№288 от 13.02.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 647856
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
Приказы по основной деятельности по агентству Вн. Приказ № 288 от 13.02.2025

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
13 февраля 2025 г.
288
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _3 » ф_1_эа_>1_____2025 г. № ___
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1. |
Весы вагонные электронные |
ВЖД-Д |
79548-20 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
2. |
Весы автомобильные электронные |
ВАТ-Д |
78731-20 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
3. |
Гири класса M1 |
62331-15 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа | |
4. |
Дозаторы весовые дискретного действия |
«ДТР» |
78720-20 |
Общество с ограниченной ответственностью «Южно-Уральский |
453500,Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» |
Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
(ООО «ЮУВЗ»), г. Уфа | ||||||
5. |
Весы вагонные электронные |
ВЖД |
55380-13 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
6. |
Весы автомобильные электронные |
ВАТ |
55381-13 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453500,Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
7. |
Весы платформенные электронные |
ВЭП |
55382-13 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
8. |
Весы крановые электронные |
ВКЭ |
55383-13 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453510,Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
9. |
Датчики весоизмерительные тензорезисторные |
ST, SHB |
68154-17 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа | |
10. |
Весы платформенные электронные |
ВЕР-TORG |
91821-24 |
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
453510,Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
11. |
Датчики весоизмерительные тензорезисторные |
BR |
92363-24 |
Общество с ограниченной ответственностью |
453510,Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 |
Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» |
«Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа |
(ООО «ЮУВЗ»), г. Уфа |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 4
Регистрационный № 62331-15
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Гири класса M1
Назначение средств измеренийГири класса M1 (далее - гири) предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью, и использования с весами.
Описание средств измеренийГири изготавливаются из серого чугуна или другого материала, прочность и коррозионная стойкость которого такие же или лучше, чем у серого чугуна. Гири могут иметь специальное покрытие для улучшения коррозионной стойкости.
Гири номинальной массой 5 кг изготавливаются в форме цилиндра. Гири номинальной массой от 10 кг до 2000 кг изготавливаются в форме цилиндра или параллелепипеда.
Гири оснащаются подгоночной полостью, которая закрывается резьбовой пробкой или жесткими элементами конструкции. В качестве материала для заполнения подгоночной полости используется стружка металлов или техническая дробь из чугуна.
Для удобства использования и манипуляции гири могут иметь приспособления для захвата: головки, рукояти, выступы, проушины.
Примеры общего вид гирь приведены на рисунках 1 - 4.


Рисунок 1 - Общий вид гирь в форме цилиндра с рукояткой и посадочными местами для штабелирования (слева) и головкой (справа)


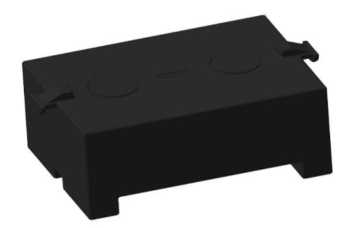

Рисунок 2 - Общий вид гирь в форме параллелепипеда с рукоятью и посадочными местами для штабелирования

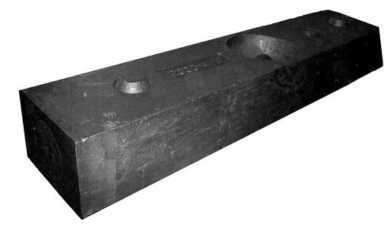

Рисунок 4 - Общий вид гирь в форме параллелепипеда с посадочными местами для штабелирования
Рисунок 3 - Общий вид гирь в форме цилиндра с осью (слева) и с проушинами и посадочными местами для штабелирования (справа)

Заводской номер (в виде цифрового обозначения, состоящего из арабских цифр) наносится путем ударного нанесения на тело гири. Буквенно-цифровое обозначение номинальной массы и класса точности наносятся методом литья на поверхность гири в соответствии с ГОСТ OIML R 111-1-2009.
Для предотвращения несанкционированного изменения метрологических характеристик, уплотнительный диск подгоночной полости пломбируется свинцовой или алюминиевой пломбой.

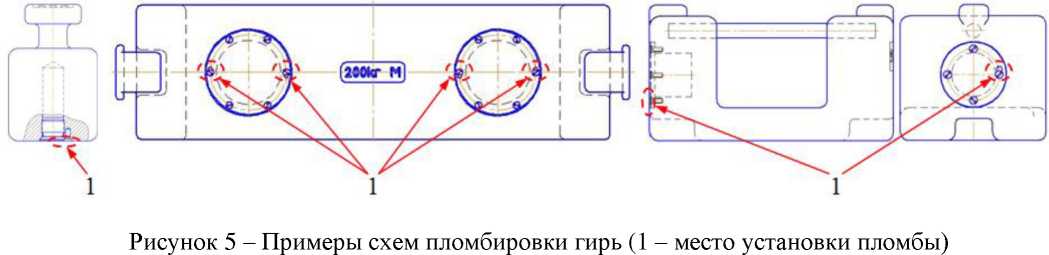

Примеры схем пломбировки гирь приведены на рисунке 5.

Знак поверки на гирю наносится в виде оттиска на пломбу подгоночной полости по ГОСТ OIML R 111-1-2009.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||
Класс гирь по ГОСТ OIML R 111-1-2009 |
Ml | ||||||||
Номинальное значение массы гирь, кг: |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
2000 |
Пределы допускаемой погрешности гирь ± 5m, мг |
250 |
500 |
1000 |
2500 |
5000 |
10000 |
25000 |
50000 |
100000 |
Таблица 2 - Основные технические
Наименование характеристики |
Значение |
Диапазон допускаемых значений плотности материала гирь, кг^м-3 |
> 4,4^103 |
Максимальная остаточная магнитная индукция р-оМ, мкТл |
250 |
Температура окружающей среды, С° |
от - 50 до + 50 |
Изменение температуры окружающего воздуха, °С/ч, не более |
± 3 |
Относительная влажность воздуха, % |
от 30 до 80 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Гиря |
- |
1 шт. |
«Гири класса Mi. Руководство по эксплуатации. Паспорт» |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в п.1 «Руководство по эксплуатации. Паспорт».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 111-1-2009, «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1: Метрологические и технические требования»;
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376 Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6 Адрес места осуществления деятельности: Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1 Тел. /факс +7(34792) 4-71-08, 4-71-09
453510, Россия, Республика
E-mail: zavod@uuvz.ru
Web-сайт: www.uuvz.ru
Испытательный центрпредприятие «Всероссийский метрологической службы»
Федеральное государственное унитарное научно-исследовательский институт
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 3
Регистрационный № 68154-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные ST, SHB
Назначение средства измеренийДатчики весоизмерительные тензорезисторные ST, SHB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измеренийКонструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.
Внешний вид датчиков показан на рисунке 1.




модификация
ST-M-A11
модификация
ST-M-B21
модификация
SHB-M-C12
модификация
ST-M-A22
Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных ST, SHB
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение:
Х - М - Н(К)(Р)-В, где:
Х - тип датчика (ST или SHB);
М - максимальная нагрузка, т;
Н - условное обозначение внутреннего сопротивления (А, В, С);
К - условное обозначение расположения кабельного ввода:
-
1 - по центру датчика;
-
2 - в верхней части датчика;
Р - исполнение устройства от проворачивания датчика:
-
1 - штифт;
-
2 - проточка на теле датчика;
В - взрывозащищённое исполнение, в случае не взрывозащищённого исполнения индекс отсутствует.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Характеристика |
Значение | |
ST |
SHB | |
Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000) |
C3 | |
Максимальное число поверочных интервалов («max) |
30 |
00 |
Максимальная нагрузка (Emax), т |
30; 50 |
5; 10 |
Минимальный поверочный интервал (Vmin) |
Emax / 10000 | |
Минимальная статическая нагрузка (Emin), % отЕтах |
0 | |
Предел допустимой нагрузки (Eiim), % отЕтах |
150 | |
Доля от пределов допускаемой погрешности весов (pLc) |
0,7 | |
Входное сопротивление, Ом | ||
исполнение с индексом A |
1000±20 | |
исполнение с индексом B |
700±15 | |
исполнение с индексом C |
350±10 | |
Выходное сопротивление, Ом | ||
исполнение с индексом A |
1140±10 | |
исполнение с индексом B |
840±10 | |
исполнение с индексом C |
490±10 | |
Выходной сигнал, мВ/В |
2 | |
Предельные значения температуры,°С |
от -50 до +50 | |
Классификация по влажности |
CH | |
Габаритные размеры, не более, мм: | ||
высота |
150 |
64 |
диаметр |
80 |
100 |
Масса, не более, кг: |
3,7 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 2 - Комплектность
Наименование |
Обозначение |
Количество |
Датчик |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.631-2013 (OIMLR 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний;
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы;
ТУ 427378-023-15285126-16 Датчики весоизмерительные тензорезисторные ST, SHB. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика
Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Тел./факс: (34792) 4-71-08, (34792) 4-71-09, (34792) 4-70-97
E-mail: zavod@uuvz.ru
Web-сайт: http://www.uuvz.ru
Испытательный центрпредприятие «Всероссийский метрологической службы»
Федеральное государственное унитарное научно-исследовательский институт
(ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495) 437 55 77 / (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35, 36
Телефон: (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 8
Регистрационный № 78720-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые дискретного действия «ДТР»
Назначение средства измеренийДозаторы весовые дискретного действия «ДТР» (далее - дозаторы) предназначены для определения массы (весового дозирования) сыпучих материалов в составе технологических линий предприятий различных отраслей промышленности.
Описание средства измерений
Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого материала в электрический аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого материала. Этот сигнал подвергается аналого-цифровому преобразованию весоизмерительным преобразователем (индикатором) с дальнейшим определением значения массы.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования сыпучих материалов.
Конструктивно дозаторы состоят из одного или нескольких грузоприёмных устройств (далее - ГПУ), одного или нескольких весовых устройств и системы управления и контроля.
ГПУ дозатора может быть выполнено в виде грузоприемного бункера, воронки, элементами
пространственной рамы, платформы, патрубка заполнения клапанного мешка с фиксации тары.
нескольких и силовым
Весовое устройство (далее - ВУ) состоит из одного или тензорезисторных весоизмерительных датчиков, установленных между ГПУ каркасом дозатора, либо на пол (специальное основание) рабочего помещения, а также индикатора.
Система управления включает в себя многофункциональный шкаф автоматики (далее - МША), шкаф пневматики (далее - ШП), шкаф силовой (далее - ШС) и может быть интегрирована в состав другой системы управления технологическим процессом. Возможно также объединение ШП и ШС с МША.
В дозаторах применяется весовой индикатор КВ-007КМ, КВ-107КС, изготовитель ООО «Южно-Уральский Весовой Завод».
Индикатор монтируется в МША или отдельно.
Управление дозатором осуществляются при помощи кнопок, расположенных на лицевой панели индикатора и дверце МША, или с выносного пульта управления (кнопочного поста).
Подача продукта в тару может осуществляться с помощью различных питателей, их сочетаний и количества в зависимости от свойств дозируемых материалов (самотёком через заслонку или клапан, шнеком, ленточным или вибрационным питателем и т.п.).
В дозаторах могут использоваться следующие датчики:
- датчики весоизмерительные тензорезисторные ST,
SHB, модификации SHB-M-C12, ST-M-A22, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68154-17, изготовитель ООО «Южно-Уральский Весовой Завод», г.Уфа;
-
- датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4, Т24АМ2,
Т40А, Т60АМ1, Т50М1; (регистрационный номер 53838-13), изготовитель
ЗАО «Весоизмерительная компания Тензо-М», пос. Красково;
-
- датчики весоизмерительные тензорезисторные Н2 и Н11 мод. Н2-1-С1, Н2-2-С1,
Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3, модификации Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С3, Н11-1-С3 (регистрационный номер 55200-13), изготовитель
ЗАО «Весоизмерительная компания Тензо-М», пос. Красково;
-
- датчики весоизмерительные тензорезисторные HLC, BLС, ELC (регистрационный номер 21177-13), изготовитель фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;
-
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA, BSS, HBS, BCA (регистрационный номер 51261-12), изготовитель фирма «CAS Corporation», Корея.
Дозаторы выпускаются в различных модификациях и конструктивных исполнениях, отличающихся метрологическими характеристиками и имеющих обозначение:
ДТР-Н-К,
где Н - наибольший предел (Мах), кг;
К - класс точности в соответствии с ГОСТ 8.610-2012.
На МША прикрепляется маркировочная табличка, содержащая следующую информацию:
-
- наименование и товарный знак изготовителя;
-
- наименование и тип дозатора;
-
- наибольший предел, Мах;
-
- обозначение модификации дозатора;
-
- наименьший предел, Min;
-
- класс точности, Х(х);
-
- цена деления шкалы, d;
-
- регистрационный номер;
-
- напряжение электропитания, В;
-
- частота переменного тока электропитания, Гц;
-
- заводской номер;
-
- дата изготовления;
-
- знак утверждения типа средства измерений;
-
- диапазон рабочих температур °С.

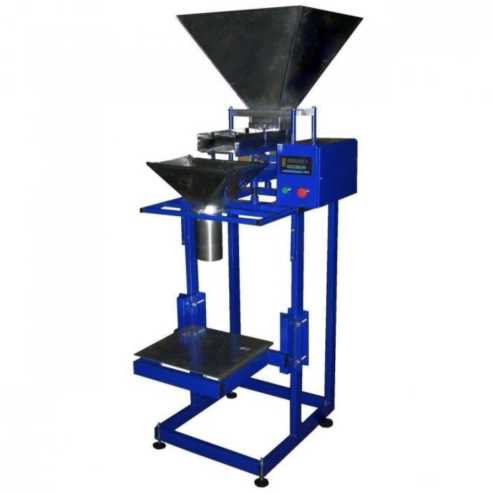

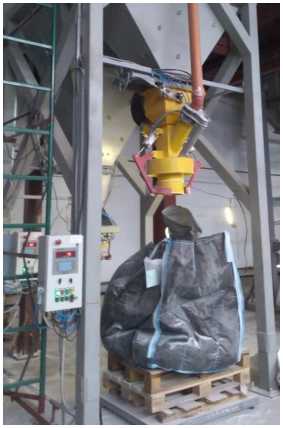

Общий вид различных ГПУ дозаторов показан на рисунках 1, 2. Общий вид индикаторов показан на рисунке 3.

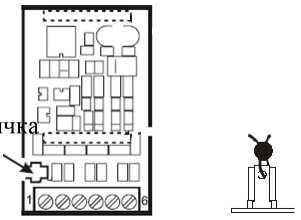

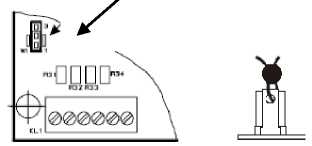

Схема пломбировки контроллера от несанкционированного доступа показана на рисунке 4.

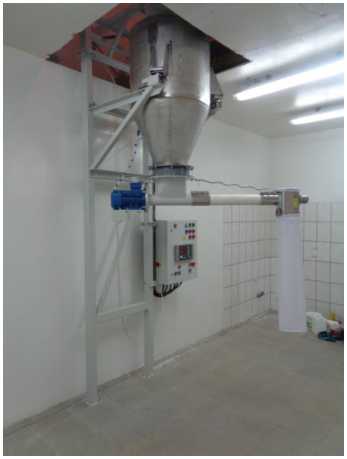

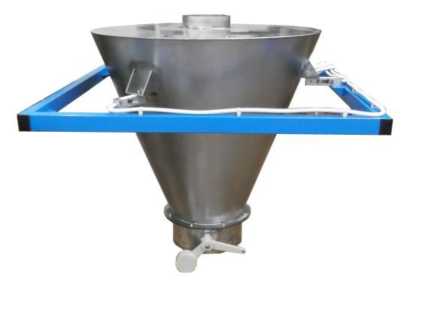

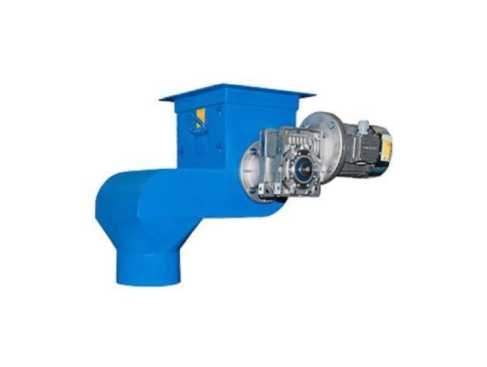

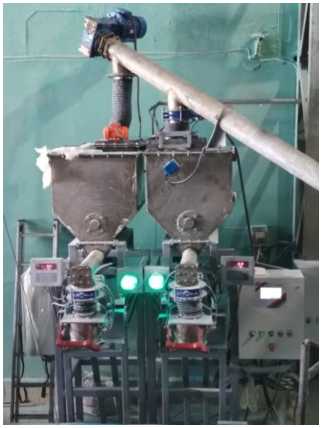

Рисунок 1 - Внешний вид ГПУ дозаторов «ДТР»

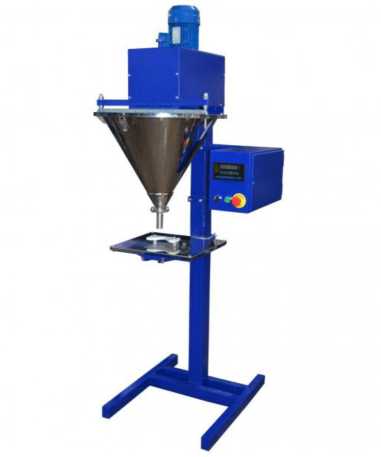

Рисунок 2 - Внешний вид ГПУ дозаторов «ДТР»

КВ-007КМ

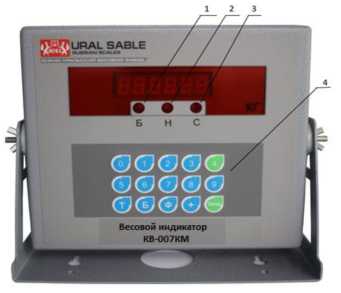

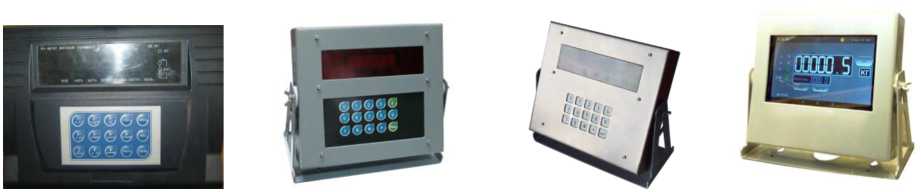

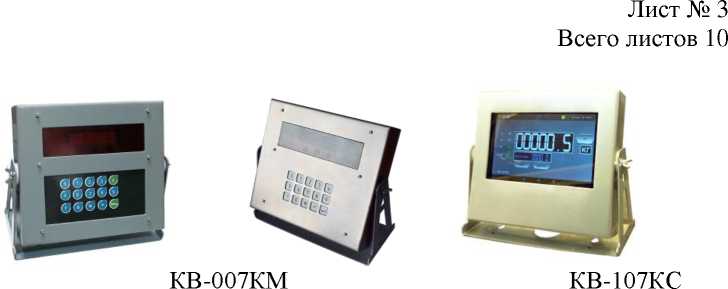

Рисунок 3 - Общий вид весовых индикаторов

КВ-107КС
КВ-007КМ

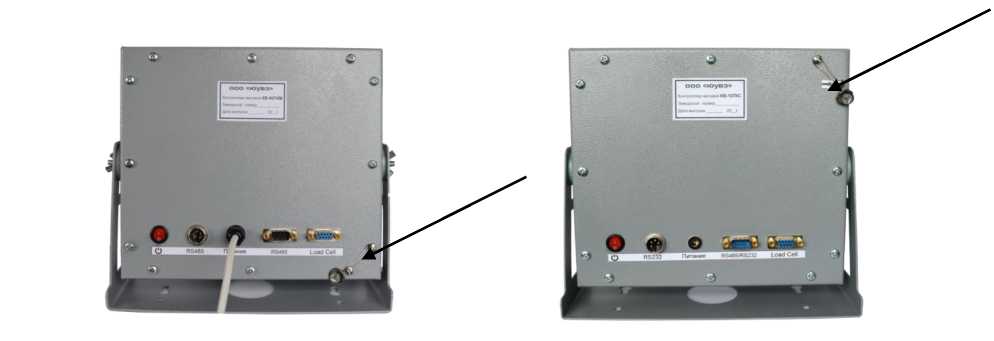

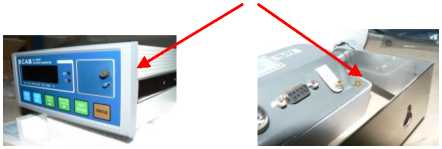

Рисунок 4 - Схема пломбировки индикаторов от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части индикаторов.
ПО индикаторов КВ-107КС включает в себя метрологически значимую и не значимую части.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении дозатора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО дозаторов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется перемычка, расположенная на печатной плате внутри пломбируемого корпуса, а так же пароль ограничивающий доступ к настройкам;
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значения для контроллера | |
КВ-007КМ |
КВ-107КС | |
Идентификационное наименование ПО |
не применяется |
не применяется |
Номер версии (идентификационный номер) ПО |
U01E, U02E |
V03.xy 1) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Не применяется |
Не применяется |
1) х, у Метрологически не значимая часть, принимают значения от 0 до 9. |
Метрологические и технические характеристики
Номинальное значение класса точности по ГОСТ 8.610-2012 .............................. Ref(1).
Класс точности по ГОСТ 8.610-2012 ........................................................................... Х( 1 ).
Примечание - Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначен дозатор.
Значения Мах, Min, d, максимальная производительность и допустимое значение номинальной минимальной дозы (Minfill) по ГОСТ 8.610-2012 модификаций представлены в таблице 2.
Таблица 2 - Метрологические характеристики
Модификация дозатора |
Наименование характеристики | |||
Мах, кг |
Min, кг |
d, кг |
Минимально допустимое значение номинальной минимальной дозы (Minfill), по ГОСТ 8.610-2012, Minfill, кг | |
ДТР-3 |
3 |
0,011 |
0,001 |
0,011 |
ДТР-5 |
5 |
0,022 |
0,002 |
0,022 |
ДТР-10 |
10 |
0,11 |
0,005 |
0,11 |
ДТР-25 |
25 |
0,33 |
0,01 |
0,33 |
ДТР-30 |
30 |
0,33 |
0,01 |
0,33 |
ДТР-50 |
50 |
1,34 |
0,02 |
1,34 |
ДТР-70 |
70 |
1,34 |
0,02 |
1,34 |
ДТР-100 |
100 |
3,35 |
0,05 |
3,35 |
ДТР-150 |
150 |
3,35 |
0,05 |
3,35 |
ДТР-200 |
200 |
6,7 |
0,1 |
6,7 |
ДТР-300 |
300 |
6,7 |
0,1 |
6,7 |
ДТР-500 |
500 |
20 |
0,2 |
20 |
ДТР-750 |
750 |
50 |
0,5 |
50 |
ДТР-1000 |
1000 |
50 |
0,5 |
50 |
ДТР-2000 |
2000 |
100 |
1 |
100 |
ДТР-3000 |
3000 |
100 |
1 |
100 |
ДТР-5000 |
5000 |
200 |
2 |
200 |
ДТР-10000 |
10000 |
500 |
5 |
500 |
Максимально допустимое отклонение каждой дозы от среднего значения MPD приведены в таблице 3.
Таблица 3 - Максимально
значения
отклонение каждой дозы от
Значение массы дозы, F, г |
Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(1) | |
Первичная поверка |
В эксплуатации | |
1000 < F < 10000 |
1,2 % |
1,5 % |
10000 < F < 15000 |
120 г |
150 г |
15000 < F |
0,8 % |
1 % |
Примечание - Максимально допускаемая погрешность заданного значения (погрешность установки) (MPSE) не должна превышать 0,25 максимально допустимого отклонения каждой дозы от среднего значения, как указано в таблице 2 для поверки в эксплуатации |
Таблица 4 - Основные технические
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от -10 до +40 |
Параметры электропитания от сети переменного тока: - напряжение, В: - для ШС (МША, объединенного с ШС) и силовых цепей |
от 343 до 418 |
- для МША |
от 195,5 до 253 |
- частота, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
50 |
Время прогрева, мин, не менее |
10 |
Габаритные размеры ГПУ, мм, не более: - длина |
от 300 до 30000 |
- ширина |
от 300 до 10000 |
- высота |
от 40 до 1200 |
Габаритные размеры индикаторов КВ-007КМ, КВ-107КС, мм: - ширина |
240 |
- высота |
210 |
- толщина |
50 |
Масса ГПУ, кг, не более |
25000 |
наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным или другим износозащитным способом на маркировочную табличку, расположенную на МША дозатора.
Комплектность средства измеренийТаблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
Дозатор |
ДТР * |
1 шт. |
Руководство по эксплуатации на дозатор |
РЭ 28.29.39-027-15285126-2019 |
1 экз. |
Руководство по эксплуатации на весовой индикатор КВ-007КМ или КВ-107КС |
- |
1 экз. |
* - Обозначение модификации в соответствии с заказом |
Сведения о методиках (методах) измерений изложены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Метрологические и технические требования. Методы испытаний;
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки;
ТУ 28.29.39-027-15285126-2019 Дозаторы весовые дискретного действия «ДТР». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Телефон: +7 (34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 7
Регистрационный № 78731-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные ВАТ-Д
Назначение средства измерений
Весы автомобильные электронные ВАТ-Д (далее - весы)
предназначены для измерений полной массы ТС и нагрузок на отдельные оси или группы осей в движении.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести оси взвешиваемого автотранспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-485 передается на внешнее устройство (персональный компьютер и т.п.). Персональный компьютер (далее - ПК) служит для отображения результатов взвешивания, хранения информации и управления весами.
Конструктивно весы состоят грузоприемного устройства (далее - ГПУ) и электронной части (аналого-цифрового преобразователя, аппаратуры отображения и регистрации). ГПУ состоит из одной или двух платформ, которые опираются на весоизмерительные тензорезисторные датчики (от 4 до 8 шт.). ГПУ устанавливается на железобетонном фундаменте.
В качестве аналого-цифрового преобразователя (устройства обработки аналоговых данных) используется преобразователь ДП-4, ДП-8, изготовитель - ООО «ЮУВЗ».
Преобразователь предназначен для питания тензометрических датчиков, преобразования аналогового сигнала датчиков в цифровой код и обмена информацией с ПК по последовательному интерфейсу RS-485.
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
-
- датчики весоизмерительные тензорезисторные ST, SHB, изготовитель -ООО «ЮУВЗ», Россия; (регистрационный № 68154-17);
-
- датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель -«BIGMA Messtechnik GmbH», Германия; (регистрационный № 68746-17);
-
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный № 67871-17);
-
- датчики весоизмерительные тензорезисторные WBK, изготовитель -
«CAS Corporation Ltd», Республика Корея (регистрационный № 56685-14);
-
- датчики весоизмерительные тензорезисторные ZS, изготовитель -
«Keli Sensing Technology (Ningbo) Co, Ltd», Китай (регистрационный № 75819-19);
-
- датчики весоизмерительные сжатия RC3, изготовитель - «Flintec GmbH», Германия (регистрационный № 50843-12).
Весы выполняют следующие функции:
-
- полуавтоматическое устройство установки на нуль;
-
- устройство первоначальной установки на нуль;
-
- сигнализация о перегрузке;
-
- хранение результатов измерений и составление отчетных документов по типам взвешенных ТС и грузов за определенные промежутки времени.
Весы выпускаются в модификациях: ВАТ-Д-20-10, ВАТ-Д-20-20 ВАТ-Д-20-50, ВАТ-Д-30-10, ВАТ-Д-30-20, ВАТ-Д-30-50, отличающихся максимальной нагрузкой, ценой деления и габаритными размерами ГПУ.
Весы при заказе имеют обозначения вида ВАТ-Д-Н-Х-К-О,
где ВАТ-Д - обозначение типа;
Н - максимальная нагрузка, Max, т: 20, 30;
Х - действительная цена деления, кг: 10; 20; 50;
К - класс точности по ГОСТ 33242-2015 для определения полной массы ТС:.......1; 2
О - класс точности по ГОСТ 33242-2015 для определения нагрузки на одиночную ось или нагрузка на группу осей..................................................................В; С; D, Е
Маркировка весов производится на маркировочную табличку, расположенную на ГПУ весов, на которой нанесено:
-
- товарный знак изготовителя;
-
- тип весов;
-
- направление движения при взвешивании;
-
- напряжение питания, В;
-
- частота переменного тока, Гц;
-
- диапазон температур;
-
- номер версии ПО;
-
- класс точности при определении полной массы ТС;
-
- класс точности при определении нагрузки на единичную ось;
-
- класс точности при определении нагрузки на группу осей;
-
- максимальная нагрузка, Max = .. кг или т;
-
- минимальная нагрузка для взвешивания в движении, Min = ... кг или т;
-
- цена деления (действительная цена деления), d = . кг или т;
-
- максимальная рабочая скорость, Vmax = . км/ч;
-
- минимальная рабочая скорость, Vmin = . км/ч;
-
- знак утверждения типа.

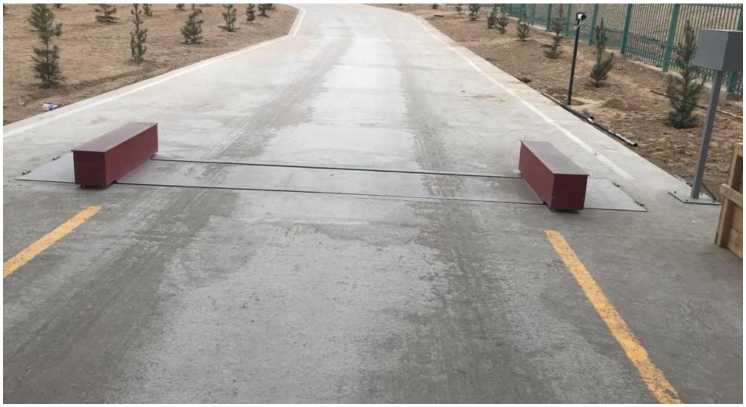

Внешний вид ГПУ весов показан на рисунке 1.


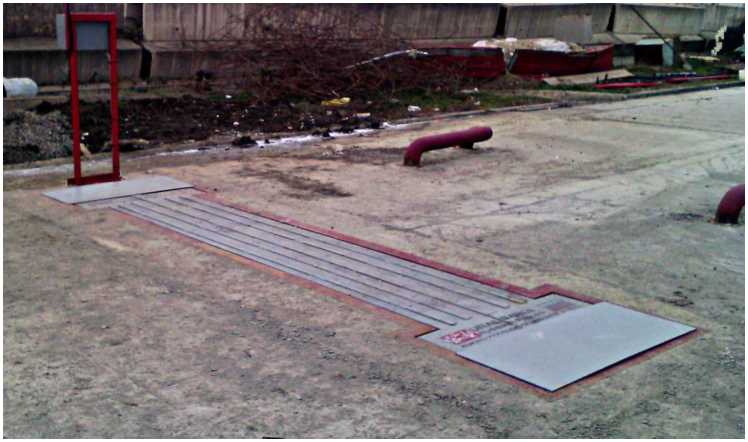

Рисунок 1 - Общий вид ГПУ весов

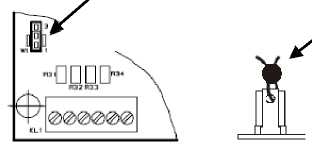

Схема пломбировки преобразователя от несанкционированного доступа представлена на рисунке 2.
Место нанесения мастичной пломбы

Рисунок 2 - Схема пломбировки корпуса преобразователя
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы при выборе вкладки «помощь», затем «версия программы». Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы
по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается паролем доступа. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик (электронное клеймо).
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VAD UU |
Номер версии (идентификационный номер ПО), не ниже | |
Цифровой идентификатор ПО |
- |
1) Х - обозначение, не относящееся к метрологически значимой части ПО |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики | |||||
Обозначение модификации |
Мах, т |
Min, т |
d, кг |
Класс точности при определении полной массы ТС по ГОСТ 33242-2015 |
Класс точности при определении нагрузки на одиночную ось или на группу осей по ГОСТ 33242-2015 |
ВАТ-Д-20-10 |
20 |
0,2 |
10 |
0,5 |
B, C |
ВАТ-Д-20-20 |
20 |
0,4 |
20 |
1 |
B, C, D |
ВАТ-Д-20-50 |
20 |
1,0 |
50 |
2 |
С, D, E |
ВАТ-Д-30-10 |
30 |
0,2 |
10 |
0,5 |
B, C |
ВАТ-Д-30-20 |
30 |
0,4 |
20 |
1 |
B, C, D |
ВАТ-Д-30-50 |
30 |
1,0 |
50 |
2 |
С, D, E |
Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 3.
Таблица 3 -
Класс точности при определении полной массы ТС |
Нагрузка m, выраженная в ценах деления d |
Пределы допускаемых погрешностей, кг | |
при первичной поверке |
при периодической поверке | ||
0,5 |
От 0 до 500 включ. |
±5 |
±10 |
Св. 500 до 2000 включ. |
±10 |
±20 | |
Св. 2000 до 5000 включ. |
±15 |
±30 | |
1 |
От 0 до 500 включ. |
±10 |
±20 |
Св. 500 до 2000 включ. |
±20 |
±40 | |
Св. 2000 до 5000 включ. |
±30 |
±60 | |
2 |
От 0 до 50 включ. |
±25 |
±50 |
Св. 50 до 200 включ. |
±50 |
±100 | |
Св. 200 до 1000 включ. |
±75 |
±150 |
МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:
а) рассчитанному в соответствии с таблицей 5 и округленного до ближайшего значения цены деления;
б) l^d^n - при первичной поверке, 2^d^n - при периодической поверке,
где n - число осей при суммировании.
Таблица 4 - Метрологические характеристики
Класс точности при определении полной массы ТС по ГОСТ 33242-2015 |
Процент от условно истинного значения полной массы ТС | |
при первичной поверке |
при периодической поверке | |
0,5 |
+0,25 |
±0,5 |
1 |
±0,5 |
±1,0 |
2 |
±1,0 |
±2,0 |
Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 5, округленного до ближайшего значения цены деления;
б) 1-d - при первичной поверке, 2^d - при периодической поверке.
Таблица 5 -
Класс точности при определении нагрузки на одиночную ось по ГОСТ 33242-2015 |
Процент от условно истинного значения статической эталонной нагрузки на одиночную ось | |
при первичной поверке |
при периодической поверке | |
В |
±0,5 |
±1,0 |
C |
±0,75 |
±1,5 |
D |
±1,0 |
±2,0 |
E |
±2,0 |
±4,0 |
Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 6, округленного до ближайшего значения цены деления;
б) 1^d^n - при первичной поверке, 2^d^n - при периодической поверке,
где n - число осей в группе, для одиночных осей n = 1.
Таблица 6 - Метрологические характеристики
Класс точности при определении нагрузки на одиночную ось или группу осей по ГОСТ 33242-2015 |
Процент от скорректированного среднего значения нагрузки на одиночную ось или скорректированного среднего значения нагрузки на группу осей | |
при первичной поверке |
при периодической поверке | |
В |
±1,0 |
±2,0 |
C |
±1,5 |
±3,0 |
D |
±2,0 |
±4,0 |
E |
±4,0 |
±8,0 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Минимальная рабочая скорость (Vmin) ТС, км/ч, |
2 |
Максимальная рабочая скорость (Vmax) ТС, км/ч |
6 |
Направление движения при взвешивании |
двустороннее |
Диапазон температур для ГПУ, °C: | |
- для ГПУ с датчиками ST, SHB, BGS, BGM, С |
от - 50 до + 50 |
- для ГПУ с датчиками WBK |
от - 40 до + 50 |
- для ГПУ с датчиками ZS |
от - 40 до + 40 |
- для ГПУ с датчиками RС3, YBS |
от - 10 до + 40 |
- относительная влажность при температуре 35 °С, % |
95 |
Диапазон температур для Д,П-4, ДИ-8 |
от - 10 до + 50 |
Диапазон температур для ДП-4, ДП-8 (при установке в термошкафу), °C |
от - 50 до + 50 |
Диапазон температур для ПК, °C |
от +10 до + 40 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
200 |
Время прогрева весов, мин, не менее |
30 |
Габаритные размеры весоизмерительной платформы ГПУ, мм, не более: | |
- длина |
3000 |
- ширина |
6000 |
Масса весоизмерительной платформы ГПУ, кг, не более |
1500 |
наносится ударным способом на металлическую маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы автомобильные электронные (модификация по заказу) |
ВАТ-Д |
1 шт. |
Руководство по эксплуатации. Паспорт |
РЭ 28.29.31-026-15285126-2019 |
1 экз. |
Строительное задание |
- |
1 экз. |
Сведения о методиках (методах) измерений изложены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний;
ТУ 28.29.31-026-15285126-2019 «Весы автомобильные электронные ВАТ-Д. Технические условия».».
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика
Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Телефон: +7 (34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 7
Регистрационный № 79548-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные электронные ВЖД-Д
Назначение средства измеренийВесы вагонные электронные ВЖД-Д (далее - весы) предназначены для измерений массы железнодорожных транспортных средств путем:
-
- поосного или потележечного взвешивания в движении порожних и груженых вагонов и составов из них с любыми грузами, а также жидкими с кинематической вязкостью не менее 59 мм2/с;
-
- повагонного взвешивания в движении и в режиме статического взвешивания с расцепкой или без расцепки порожних и груженых вагонов и составов из них с любыми грузами.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого железнодорожного транспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей персонального компьютера (далее - ПК).
может состоять из одной или двух секций, каждая из которых опирается на весоизмерительных тензорезисторных датчика (далее - датчик). Сигнальные датчиков подключены к аналого-цифровому преобразователю, где аналоговый датчика преобразуется в цифровой. Информация о массе взвешиваемого
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), которое четыре кабели сигнал груза по последовательному интерфейсу RS-485 передается на ПК. ПК служит для отображения результатов взвешивания, хранения измерительной информации и управления весами.
Весы имеют два режима работы: статическое взвешивание неподвижных вагонов и взвешивание вагонов в движении.
В качестве аналого-цифрового преобразователя (устройства обработки аналоговых данных) используется преобразователь (ДП-4 или ДП-8), изготовитель ООО «ЮУВЗ».
Преобразователь устанавливается в термошкафу, в котором поддерживается температура, соответствующая условиям эксплуатации преобразователя.
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
-
- датчики весоизмерительные тензорезисторные ST, SHB, модификации ST-M-A11, ST-M-B21, SHB-M-C12, ST-M-A22 изготовитель - ООО «Южно-Уральский Весовой Завод», Россия; (регистрационный № 68154-17);
-
- датчики весоизмерительные тензорезисторные BGS, BGM, модификации BGS-M-A11-0, BGS-M-B21-0, BGM-M-C12, BGS-M-B21-T, BGS-M-A11-T, изготовитель -«BIGMA Messtechnik GmbH», Германия; (регистрационный № 68746-17);
-
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный № 67871-17);
-
- датчики весоизмерительные тензорезисторные WBK, изготовитель -«CAS Corporation Ltd», Республика Корея (регистрационный № 56685-14);
-
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSF, ZSFB, ZSFY, изготовитель - «Keli Sensing Technology (Ningbo) Co, Ltd», Китай (регистрационный № 75819-19);
-
- датчики весоизмерительные сжатия RC3, изготовитель - «Flintec GmbH», Германия (регистрационный № 50843-12).
Весы снабжены следующими устройствами и функциями:
а) в режиме взвешивания в движении:
-
- определение направления и расчет скорости движения каждого вагона;
-
- определение положения локомотива с последующим исключением из результатов взвешивания;
-
- сигнализация о превышении предела допускаемой скорости движения.
б) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство полуавтоматической установки на нуль (T.2.7.2.3).
Весы могут быть оснащены последовательными интерфейсами RS-485, RS-232, Ethernet или USB 2.0 для связи с периферийными устройствами (например, принтеры, вторичный дисплей).
Обозначение модификаций имеет вид:
ВЖД-Д(Х)-Н-К,
где Х - конструктивное исполнение ГПУ (О - для поосного взвешивания, Т -для потележечного взвешивания, В - для повагонного взвешивания);
Н - максимальная нагрузка, т:..............................................30, 50, 100, 150, 200;
К - класс точности по ГОСТ 8 . 647-20 1 5................................................................. 0 , 5; 1; 2.
Маркировка весов производится на маркировочную табличку, расположенную на ГПУ весов, на которой нанесено:
-
- товарный знак изготовителя;
-
- тип весов;
-
- заводской номер весов;
-
- максимальная скорость проезда;
-
- температурный диапазон;
-
- класс точности по ГОСТ 8.647-2015;
-
- максимальная нагрузка для взвешивания в движении, Мах кг или т;
-
- минимальная нагрузка для взвешивания в движении, М1п=^кг или т;
-
- максимальная рабочая скорость, Vmax=^ км/ч;
-
- минимальная рабочая скорость, Vmin=^ км/ч;
-
- класс точности по ГОСТ OIML R-76-1-2011;
-
- поверочный интервал(е) для статического взвешивания;
-
- максимальная нагрузка для статического взвешивания, Maxs= кг или т;
-
- минимальная нагрузка для статического взвешивания, М1п^=^кг или т;
-
- знак утверждения типа.

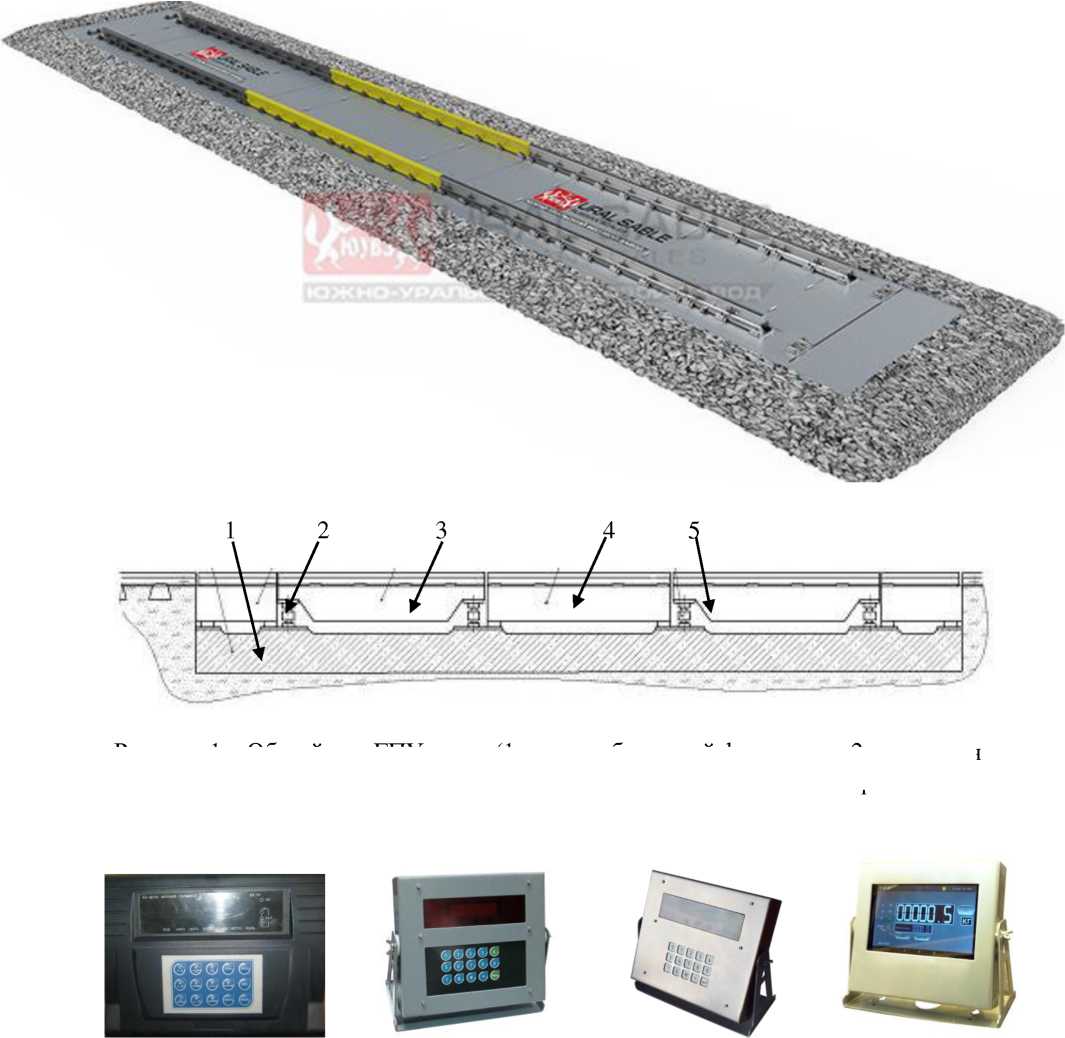

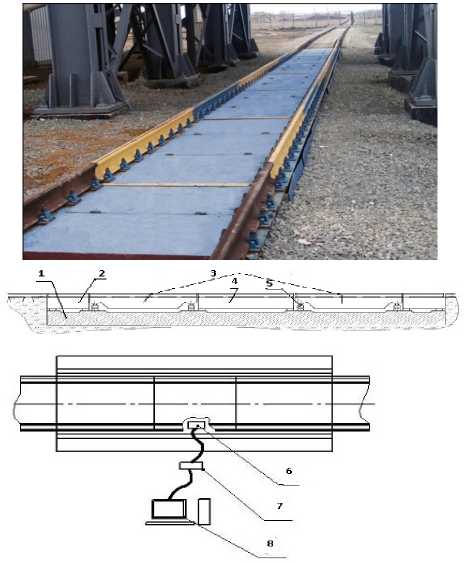

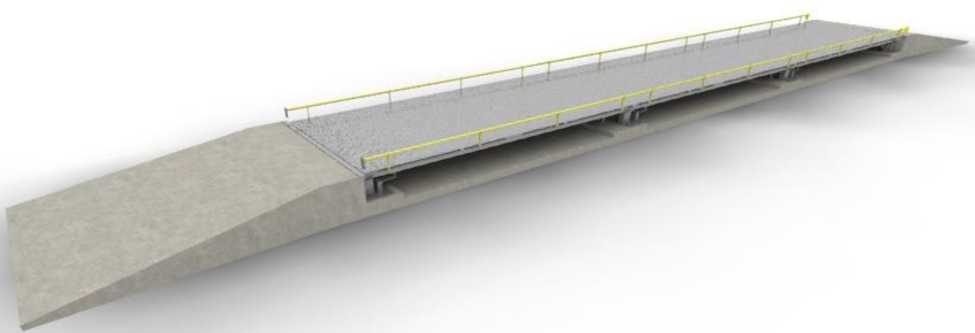

Общий вид ГПУ и схематичное изображение весов представлены на рисунке 1.

Рисунок 1 - Общий вид ГПУ и схематичное изображение весов (1 - железобетонный фундамент; 2 - въездная секция; 3 - секция ГПУ, 4 - промежуточная секция; 5 - датчик;
6 - ДП-4 (ДП-8); 7 - адаптер интерфейсный; 8 - ПК)

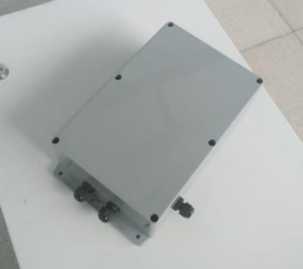

Рисунок 2 - Общий вид преобразователя ДП-4 (ДП-8)
Место нанесения мастичной пломбы

Рисунок 3 - Схема пломбировки корпуса преобразователя
Программное обеспечение
Программное обеспечение (далее - ПО) весов, является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы при выборе вкладки «помощь», затем «версия программы». Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО, тогда как пломбировка корпуса термошкафа ограничивает доступ к ДП-4 (ДП-8). При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся в энергонезависимой памяти фиксированным значением.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью измерения ПО без применения специализированного оборудования производителя. Кроме того защита от несанкционированного доступа к настройкам и данным измерений обеспечивается паролем доступа. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
обеспечения
Таблица 1 -
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VZD Dyn |
Идентификационное наименование ПО |
Весы ВЖД-Д |
Номер версии (идентификационный номер) ПО |
1.0.12.X 1) |
Цифровой идентификатор ПО |
- |
Примечание: 1) Х - обозначение, не относящееся к метрологически значимой части ПО. |
Статическое взвешивание
Класс точности по ГОСТ OIML R 76-1-2011 .................................средний (Ш).
Значения (Мах), (Min), (d), (е), интервалов нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) при поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Модификации |
Мах, т |
Min, т |
d = е, кг |
m, т |
mpe, кг |
n |
ВЖД-ДВ-100 |
100 |
1 |
50 |
От 1 до 25 включ. |
±25 |
2000 |
Св. 25 до 50 включ. |
±50 | |||||
ВЖД-ДВ-150 |
150 |
1 |
50 |
От 1 до 25 включ |
±25 |
3000 |
Св. 25 до 100 включ. |
±50 | |||||
Св 100 до 150 включ |
±75 | |||||
ВЖД-ДВ-200 |
200 |
2 |
100 |
От 2 до 50 включ. |
±50 |
2000 |
Св. 50 до 200 включ. |
±100 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 2, для массы нетто при любом значении массы тары, соответственно.
Таблица 3 -
Наименование характеристики |
Значение |
Точность устройства установки нуля |
±0,25е |
Показания индикации массы, кг, не более |
Мах+9е |
Диапазон выборки массы тары (Т-), % от Max |
от 0 до 100 |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
Взвешивание в движении
Значения максимальной нагрузки (Max), максимальной массы вагона, максимальной нагрузки на платформу (Махп), минимальной массы вагона, минимальной нагрузки на платформу (Minn) по ГОСТ 8.647-2015 для модификаций ВЖД-ДО, ВЖД-ДТ, ВЖД-ДВ представлены в таблице 4.
Таблица 4 - Нагрузки весов для модификаций
Исполнение |
Максимальная масса вагона, Max, т |
Максимальная нагрузка на платформу Махп, т |
Минимальная масса вагона, Min, т |
Минимальная нагрузка на платформу Minn, т |
ВЖД-ДО-30 |
- |
30 |
- |
1 |
ВЖД-ДТ-50 |
- |
50 |
- |
1 |
ВЖД-ДВ-100 |
100 |
- |
1 |
- |
ВЖД-ДВ-150 |
150 |
- |
1 |
- |
ВЖД-ДВ-200 |
200 |
- |
2 |
- |
Действительная цена деления в зависимости от максимальной нагрузки и классов точности приведены в таблице 5.
Таблица 5 - Действительная цена деления для классов точности весов в зависимости от максимальной нагрузки и классов точности
Мах, т |
Класс точности | ||
0,5 |
1 |
2 | |
Действительная цена деления, кг | |||
30 |
50 |
50 |
50 |
50 |
50 |
50 |
100 |
100 |
50 |
100 |
200 |
150 |
100 |
200 |
500 |
200 |
100 |
200 |
500 |
Пределы допускаемой погрешности при взвешивании в движении вагона при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 6.
Таблица 6 - Пределы допускаемой погрешности при взвешивании в движении вагона
Класс точности |
Пределы допускаемой погрешности в диапазоне | |
от Min до 35 % Max включ., % от 35 % Max |
св. 35 % Max, % от измеряемой массы | |
0,5 |
+0,25 |
±0,25 |
1 |
±0,50 |
±0,50 |
2 |
+1,00 |
±1,00 |
Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 6.
При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 6, но не должны превышать пределы допускаемой погрешности в эксплуатации.
Пределы допускаемой погрешности весов при взвешивании в движении состава из (n) вагонов в целом при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 7.
Таблица 7 - Пределы допускаемой погрешности весов при взвешивании в движении состава из (n) вагонов в целом
Класс точности |
Пределы допускаемой погрешности в диапазоне | |
от Min • n до 35 % Max • n включ., % от 35 % Max • n |
св. 35 % Max^n, % от измеряемой массы | |
0,5 |
+0,25 |
±0,25 |
1 |
±0,50 |
±0,50 |
2 |
+1,00 |
±1,00 |
где n - количество контрольных вагонов в составе |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Минимальная рабочая скорость (Vmin), км/ч |
2 |
Максимальная рабочая скорость (Vmax), км/ч |
8 |
Направление движения при взвешивании |
двустороннее |
Диапазон температур для ГПУ, °C: | |
- для ГПУ с датчиками ST, SHB, BGS, BGM, С |
от -50 до +50 |
- для ГПУ с датчиками WBK |
от -40 до +50 |
- для ГПУ с датчиками ZS |
от -40 до +40 |
- для ГПУ с датчиками RC3 |
от -10 до +40 |
- относительная влажность при температуре 35 °С, % |
95 |
Диапазон температур для Д,П-4, ДИ-8 |
от -10 до +50 |
Диапазон температур для ДП-4, ДП-8 (при установке в термошкафу), °C |
от -50 до +50 |
Диапазон температур для ПК, °C |
от +10 до +40 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
500 |
Время прогрева весов, мин, не более |
30 |
Габаритные размеры весоизмерительной платформы ГПУ, мм, не более: | |
- длина |
25000 |
- ширина |
2500 |
Масса весоизмерительной платформы ГПУ, кг, не более |
2500 |
наносится типографским способом на титульный лист эксплуатационной документации, а также ударным способом на металлическую или термосублимационным на металлическую маркировочную табличку, расположенную на ГПУ.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
Наименование |
Кол-во |
Примечание |
Весы ВЖД-Д |
1 к-т. |
— |
Персональный компьютер |
1 шт. |
— |
Принтер формата А4 |
1 шт. |
По отдельному заказу |
Руководство по эксплуатации, совмещенное с паспортом |
1 экз. |
— |
Сведения о методиках (методах) измерений изложены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
ГОСТ 8.647-2015 ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний;
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 4274-007-15285126-2019 Весы вагонные электронные ВЖД-Д. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Телефон: +7 (34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 9
Регистрационный № 91821-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные электронные ВЕР-TORG
Назначение средства измеренийВесы платформенные электронные ВЕР-TORG (далее - средство измерений) предназначены для измерений массы.
Описание средства измеренийПринцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передана на периферийные устройства.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и имеет модульную конструкцию.
Грузоприемное устройство (далее — ГПУ) средства измерений представляет собой металлическую конструкцию, выполненную в виде платформы для размещения на ней объекта измерений. Платформа опирается на один или четыре тензорезисторных весоизмерительных датчика (далее — датчика). ГПУ оснащено узлами встройки (крепления) датчиков.
В составе ГПУ используются датчики:
-
- датчики весоизмерительные тензорезисторные BR, изготовитель - ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;
-
- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB (регистрационный № 77382-20);
-
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA (регистрационный № 51261-12);
-
- датчики весоизмерительные тензорезисторные Т, модификации Т2, Т24АМ2, Т50М1, Т50М2 (регистрационный № 53838-13).
Сигнальные кабели датчиков подключаются напрямую или через соединительную устройству (далее - прибор собой индикатор (п.Т.2.2.2
коробку к электронному весоизмерительному весоизмерительный), которое представляет ГОСТ OIML R 76-1-2011).

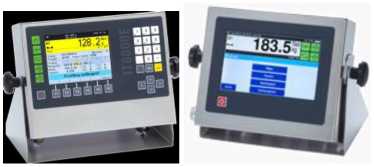

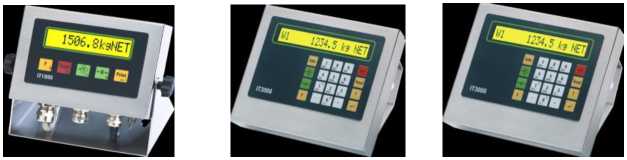

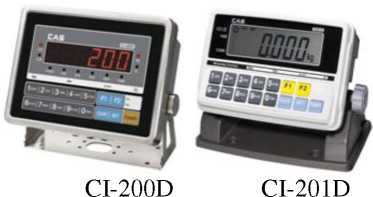

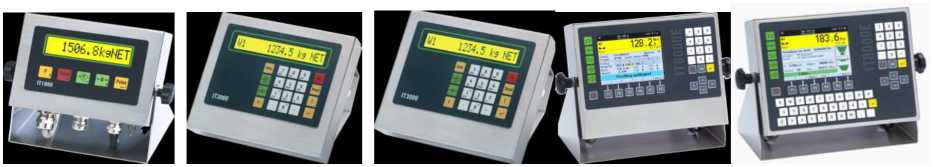

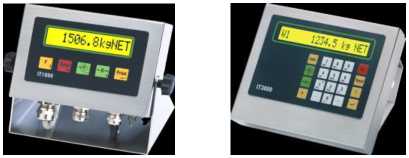

Приборы весоизмерительные представляют
результаты взвешивания и имеют клавиши управления средством измерений. В составе средства измерений, в зависимости от исполнения, могут использоваться следующие электронные весоизмерительные устройства:
-
- преобразователь весоизмерительный КВ-007КМ, изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;
-
- весовой индикатор КВ-107КС (может быть оснащен устройством обработки аналоговых данных или устройством обработки цифровых данных), изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;
-

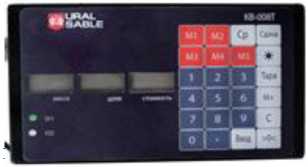

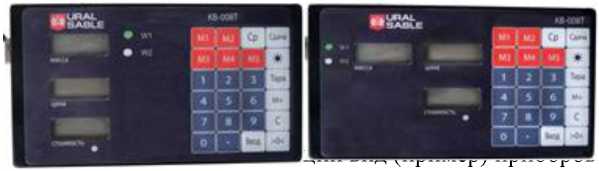

- весовой индикатор КВ-008Т, изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;
-
- преобразователь весоизмерительный ТВ-003/09, изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа.

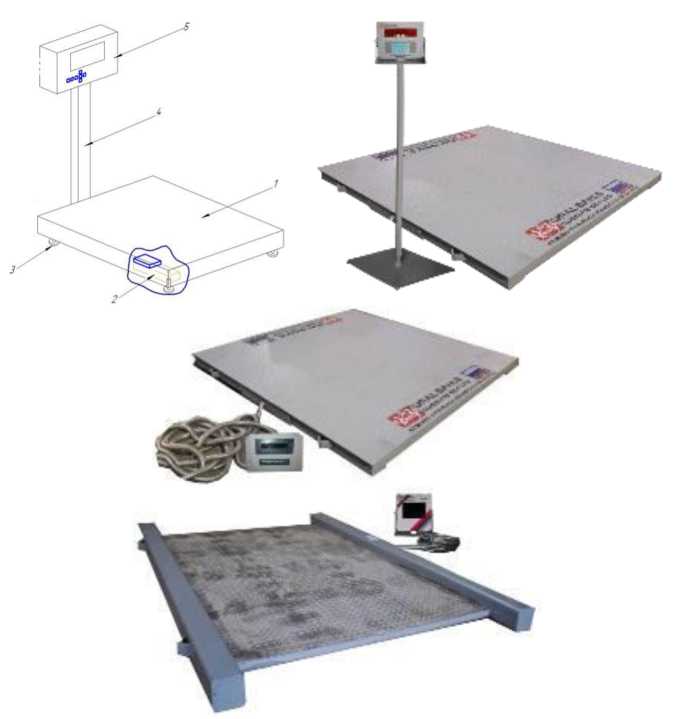

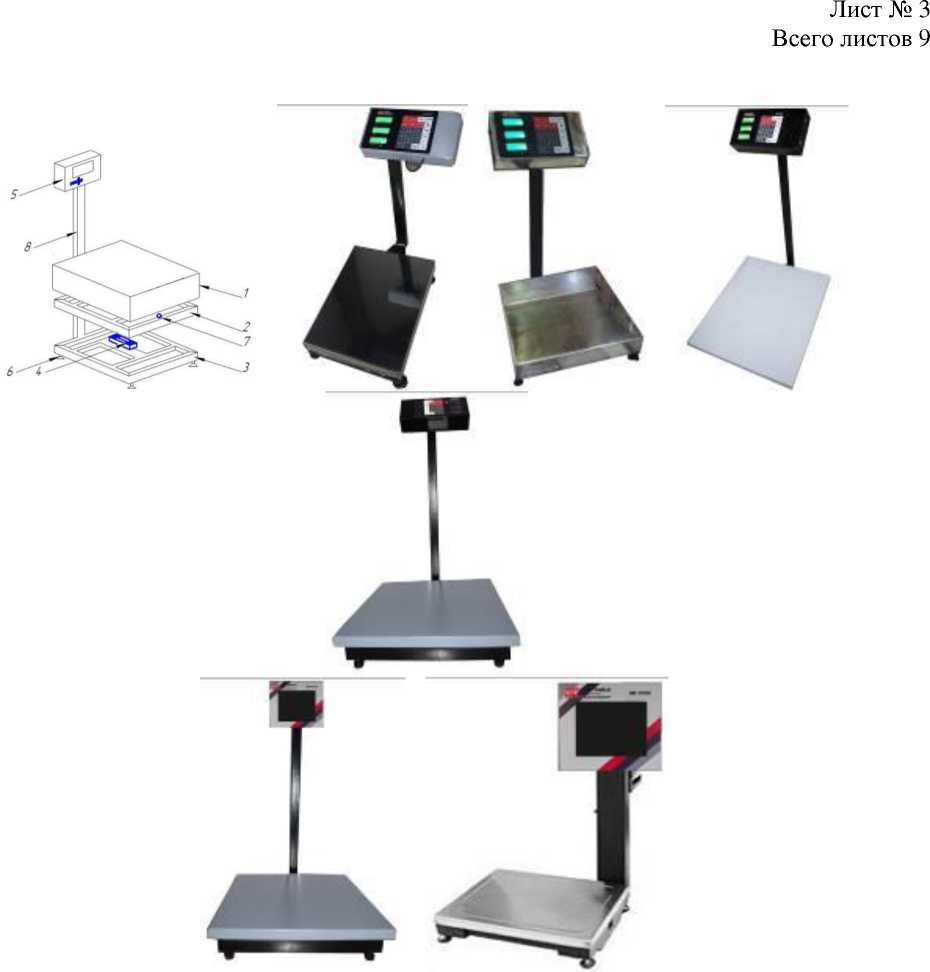

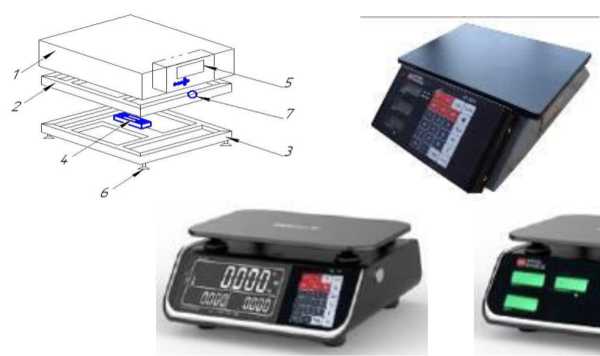

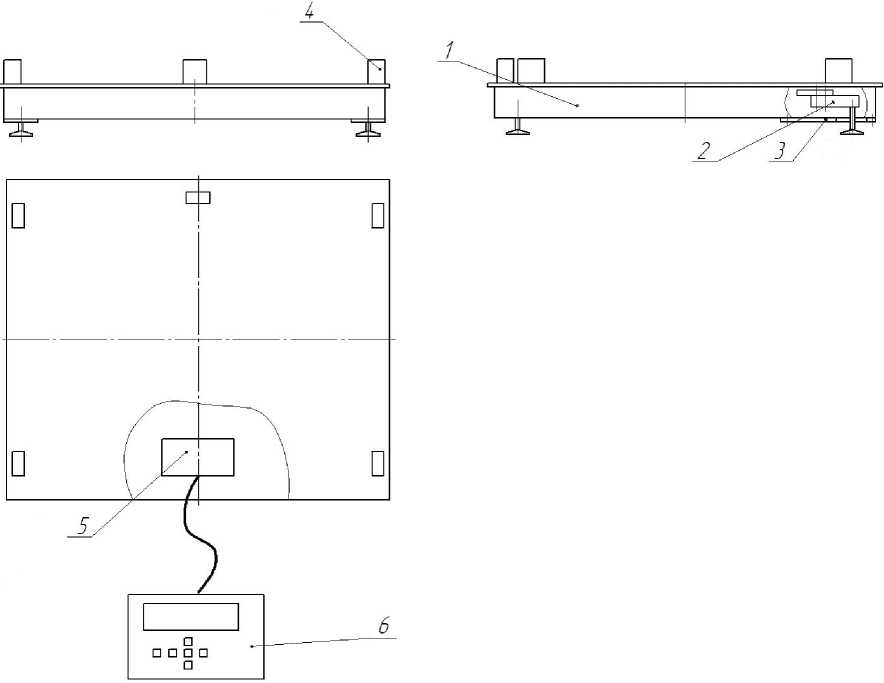

а) общий вид весов ВЕР-TORG-|M|-С-[Д] настольного исполнения с одним датчиком (1 - грузоприемная платформа; 2 - верхняя опорная рама; 3 - нижняя опорная рама;
4 - датчик; 5 - прибор весоизмерительный; 6 — регулируемая опора; 7 - пузырьковый уровень)

б) общий вид весов ВЕР-TORG-[M]-П-[Д] напольного исполнения со стойкой с одним датчиком (1 - грузоприемная платформа; 2 - верхняя опорная рама; 3 - нижняя опорная рама; 4 - датчик; 5 - прибор весоизмерительный; 6 - регулируемая опора;
7 - пузырьковый уровень; 8 - стойка)
Рисунок 1 - Общий вид (пример) весов

в) общий вид весов ВЕР-TORG-[M]-П-[Д] напольного исполнения с четырьмя датчиками (1 - грузоприемная платформа; 2 - датчик; 3 - регулируемая опора; 4 - стойка;
5 - прибор весоизмерительный)

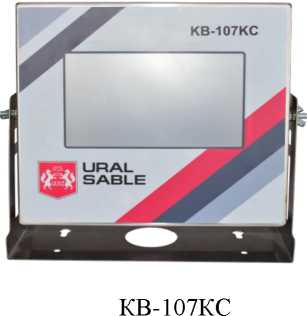

КВ-007КМ
Рисунок 2 - Общий вид (пример) весов


КВ-107КС

ТВ-003/09

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство полуавтоматической установки на нуль (T.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
-
- режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).
Средства измерений выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2, 3),
а также исполнением ГПУ и весоизмерительного прибора (могут быть выполнены из конструкционной стали, нержавеющей стали или иметь пластмассовый корпус; весы или отдельные модули могут быть выкрашены в цвет, отличный от приведенного на рисунках 1 - 3) и имеют следующие обозначения:
ВЕР-TORG-[M]-[Х]-[Д],где:
ВЕР-TORG - обозначение типа;
[М] - значение максимальной нагрузки (Max), кг: 15; 30; 40; 50; 60; 100; 150; 200; 300;
[Х] - условное обозначение исполнения ГПУ весов: С - настольные; П - напольные; [Д] - условное обозначение исполнения модификаций:
-
1 - однодиапазонные весы;
-
2 - двухдиапазонные весы.

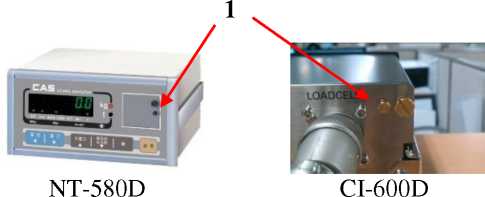

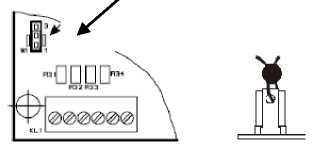

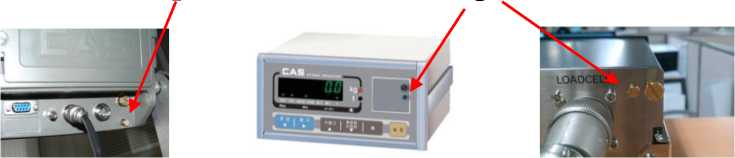

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус прибора весоизмерительного, входящего в состав средства измерений, наносится пломба с изображением знака поверки. Схема пломбировки на рисунке 4.
определяется исполнением средства измерений и приведена

1

КВ-107КС
1


1
1
Соединительная коробка

КВ-008Т

ТВ-003/09
Рисунок 4 - Схема пломбировки приборов весоизмерительных (1 - свинцовая, пластиковая или мастичная пломба)
Нанесение знака поверки на средство измерений не предусмотрено.
Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде металлической пластинки, крепится при помощи заклепок на раму ГПУ и содержит следующие основные данные, нанесенные ударным методом:
-
- адрес, наименование или товарный знак предприятия изготовителя;
-
- модификация;
-
- заводской номер (арабские цифры);
-
- класс точности весов по ГОСТ OIML R 76-1-2011;
-
- максимальная нагрузка (Мах);
-
- минимальная нагрузка (Min);
-
- поверочный интервал (e);
-
- знак утверждения типа;
-
- год выпуска;
-
- идентификационный номер программного обеспечения;
-
- диапазон выборки массы тары;
-
- диапазон температур.
ООО «Южно-Уральский Весовой Завод»
BEP-TORG-
ГОСТ OIML R 76-1
W1: Maxi____кг
W2: Мах2____кг
Диапазон температур -Т= -100% от Мах
450022, Республика Вашкортостан. г. Уфа, ул. Менлслсева, 134, корпус 6 * Тел.: (34792)4-71-08; (34792)4-71-09 ‘
Рисунок 4 - Общий вид (пример) маркировочной таблички
Программное обеспечениеПрограммное обеспечение (далее - ПО) средств измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационные данные ПО отображаются на дисплее весоизмерительного устройства при включении средства измерений.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации, используется: переключатель режима настройки, расположенный внутри пломбируемого корпуса прибора весоизмерительного.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение | |||
КВ-007КМ |
КВ-107КС |
КВ-008Т |
ТВ-003/09 | |
Наименование ПО |
- |
- | ||
Номер версии (идентификационный номер) ПО* |
U01E, U02E |
V03.xy |
u-З.ХХ |
t9-A, t9-C-A |
Цифровой идентификатор ПО |
- |
- |
- |
- |
* Обозначения «xy» или «XX» не относятся к метрологически значимой части ПО и могут принимать значения от 00 до 99.
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания (выборки) массы тары 100 % Max (100 % Maxr)
Модификации весов, максимальная нагрузка Мах (Мах/), поверочный интервал е (el), число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Обозначение модификации |
Метрологические характеристики в диапазоне взвешивания | |||||
W1 |
W2 | |||||
Maxi, кг |
e1=d1, кг |
N1 |
Max2, кг |
e2=D2, г |
N2 | |
BEP-TORG-15-1 |
15 |
0,005 |
3000 |
- |
- |
- |
BEP-TORG-15-2 |
6 |
0,002 |
3000 |
15 |
0,005 |
3000 |
BEP-TORG-30-1 |
30 |
0,01 |
3000 |
- |
- |
- |
BEP-TORG-30-2 |
15 |
0,005 |
3000 |
30 |
0,01 |
3000 |
BEP-TORG-40-1 |
40 |
0,02 |
2000 |
- |
- |
- |
BEP-TORG-40-2 |
30 |
0,01 |
3000 |
40 |
0,02 |
2000 |
BEP-TORG-50-1 |
50 |
0,02 |
2500 |
- |
- |
- |
BEP-TORG-50-2 |
30 |
0,01 |
3000 |
50 |
0,02 |
2500 |
BEP-TORG-60-1 |
60 |
0,02 |
3000 |
- |
- |
- |
BEP-TORG-60-2 |
30 |
0,01 |
3000 |
60 |
0,02 |
3000 |
BEP-TORG-100-1 |
100 |
0,05 |
2000 |
- |
- |
- |
BEP-TORG-100-2 |
60 |
0,02 |
3000 |
100 |
0,05 |
3000 |
BEP-TORG-150-1 |
150 |
0,05 |
3000 |
- |
- |
- |
BEP-TORG-150-2 |
60 |
0,02 |
3000 |
150 |
0,05 |
3000 |
BEP-TORG-200-1 |
200 |
0,1 |
2000 |
- |
- |
- |
BEP-TORG-200-2 |
150 |
0,05 |
3000 |
200 |
0,1 |
2000 |
BEP-TORG-300-1 |
300 |
0,1 |
3000 |
- |
- |
- |
BEP-TORG-300-2 |
150 |
0,05 |
3000 |
300 |
0,1 |
3000 |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Диапазон температуры для ГПУ с датчиками, °С:
|
от -30 до +40 от -10 до +40 |
Диапазон температуры приборов весоизмерительных, °C:
|
от -30 до +40 от -10 до +40 |
Параметры электропитания:
|
от 187 до 242 от 49 до 51 от 6 до 12 |
Габаритные размеры (длина/ширина) ГПУ, мм, не более |
3000/2000 |
Масса весов, кг, не более |
75 |
наносится на маркировочную табличку, расположенную на ГПУ средства измерений, и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы платформенные электронные ВЕР-TORG |
- |
1 шт. |
Руководство по эксплуатации. Паспорт |
427378-030-15285126-23 |
1 экз. |
Руководство по эксплуатации. Паспорт прибора весоизмерительного |
- |
1 экз. |
Аккумуляторная батарея (для КВ-008Т или ТВ-003/09) |
- |
1 шт. |
приведены в разделе 7 «Порядок работы» документа 427378-030-15285126-23 «Весы платформенные электронные ВЕР-TORG. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 427378-030-15285126-23 «Весы платформенные электронные ВЕР-TORG. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» ИНН 0256013376
Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, к.6
Телефон/факс: +7(34792) 4-71-08, 4-71-09
адрес электронной почты: zavod@uuvz.ru
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Адрес отправки корреспонденции: 453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Телефон/факс: +7(34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
Web-сайт: www.uuvz.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Регистрационный № 92363-24
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные BR
Датчики весоизмерительные тензорезисторные BR (далее - средство измерений) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Принцип действия средства измерений основан на изменении электрического сопротивления соединенных по мостовой схеме тензорезисторов при возникновении деформации упругого элемента средства измерений под действием прилагаемой нагрузки. При подаче внешнего напряжения изменение электрического сопротивления вызывает сигнала напряжения, изменяющегося
появление в диагонали моста пропорционально нагрузке.
Средство измерений
электрического
весоизмерительные
собой датчики
сжатие и/или растяжение
представляет
по ГОСТ 8.631-2013 (вид прикладываемой нагрузки
для модификаций BR-S и изгиб для модификаций BR) и включает в себя следующие основные части, заключённые в герметичный кожух:
-
- упругий элемент, выполненный из алюминия или нержавеющей стали, и наклеенные на него тензорезисторы, соединенные по мостовой схеме, элементы температурной компенсации;
-
- элементы электрического соединения тензорезисторов и сигнального кабеля. Модификации средства измерений имеют обозначения вида:
где:
BR - обозначение типа датчиков;
-
- условное обозначение формы исполнения датчика:
S - S-образная форма (вид прикладываемой нагрузки - сжатие или растяжение); обозначение отсутствует для модификаций в форме балки (вид прикладываемой изгиб);
-
- значение максимальной нагрузки, т: в соответствии с таблицей 2;
-
- условное обозначение модификаций во взрывозащищённом исполнении: Ex - модификации во взрывозащищённом исполнении;
[1]
нагрузки -
[2]
[3]
обозначение отсутствует для модификаций, выполненных не во взрывозащищенном исполнении.
Общий вид средств измерений приведен на рисунке 1.



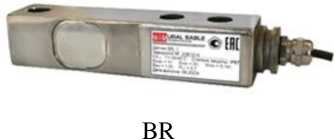

Рисунок 1 — Общий вид средств измерений (примеры)
Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде наклейки, разрушаемой при снятии, наносится на корпус средства измерений и содержит следующие основные данные:
-
- наименование, торговую марку изготовителя;
-
- обозначение модификации;
-
- заводской (серийный) номер (в цифро-буквенном формате);
-
- обозначение класса точности по ГОСТ 8.631-2013;
-
- значение максимальной нагрузки (Етах), т;
-
- значение минимальной нагрузки (Emin), т;
-
- значение минимального поверочного интервала (vmin), кг;
-
- предельные значения температуры;
-
- обозначение вида нагрузки, прикладываемой к датчику;
-
- знак утверждения типа;
-
- дата выпуска.
Датчик BR-_______________
Заводской № _________
СЗ ; Т=-30/40С Степень защиты: IP67
Етах=____т; Emin=0T; Vmin=____кг;
Elim=_____т; Plc=0,7
Дата выпуска:
АО «НИЦ «ТЕХНОПРОГРЕСС» ’----'
Сертификат № ЕАЭС RU C-RU НА67.В.00461/23 Ех-маркировка ОЕх la IIB Тб Ga X; ОЕх ia ИС Тб Ga X Датчик BR-_____;В №_________
СЗ i Т=-30/40’С Степень защиты: IP67
Етах=____т; Eintn= От; Vmin=____кг; EiifT>=____т; Plc=0.7
Ui=10 В. li=0.5 А, Pi=5 Вт, Ci=4 нФ, Li=0 мГн
Дата выпуска: _______________20___г.
BR-S-[2]
Рисунок 2 - Общий вид (пример) маркировочных табличек средств измерений
20 г.
BR-[2]
BR-[2]-Ex
Пломбировка средств измерений и нанесение на них знака поверки не предусмотрены.
Метрологические и технические характеристикиТаблица 1 -
Наименование характеристики |
Значение | |
BR |
BR-S | |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
С | |
Максимальное число поверочных интервалов («max) |
3000 | |
Максимальная нагрузка (Emax), т |
0,1; 0,25; 0,5; 1; 2; 3, 5; 7,5; 10; 20 |
0,1; 0,25; 0,5; 1; 2; 3, 5; 10; 15; 20 |
Минимальный поверочный интервал (Vmin) |
Emax / 10000 | |
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |
Предел допустимой нагрузки (Ецт), % от Emax |
150 | |
Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z |
3000 | |
Доля от пределов допускаемой погрешности весов (plc) |
0,7 |
Таблица 2 - Основные технические
Наименование характеристики |
Значение |
Входное сопротивление, Ом |
от 340 до 360 |
Номинальное выходное сопротивление, Ом |
от 345до 355 |
Номинальный выходной сигнал при Emax, мВ/В |
2 |
Максимальное входное знакопеременное напряжение или напряжение (питания) постоянного тока, В |
10 |
Схема подключения средств измерений |
четырех- или шестипроводная |
Предельные значения температуры, °С |
от -30 до +40 |
Классификация (маркировка) по влажности |
СН |
Маркировка взрывозащиты |
ОЕх ia IIB Тб Ga X, OEx ia lie Тб Ga X |
Таблица 3 - Основные технические ха
Модификации |
Г абаритные размеры (высота/ширина/длина) мм, не более |
Масса, кг, не более |
BR-0,1; BR-0,25; BR-0,5; BR-1; BR-2 |
32/30/133 |
1,5 |
BR-3; BR-5 |
38/38/172 |
2,5 |
BR-7,5; BR-10 |
51/51/226 |
5 |
BR-20 |
83/70/318 |
14 |
BR-S-0,1; BR-S-0,25; BR-S-0,5; BR-S-1 |
64/25/70 |
1,5 |
BR-S-2; BR-S-3; BR-S-5 |
108/25/95 |
2,5 |
BR-S-10 |
178/51/130 |
9 |
BR-S-15; BR-S-20 |
190/60/160 |
14 |
наносится на маркировочную табличку, расположенную на корпусе средства измерений, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Датчик весоизмерительный тензорезисторный |
BR-[l]-[2]-[3] |
1 шт. |
Руководство по эксплуатации. Паспорт |
РЭ 427378-024-15285126-22 |
1 экз. |
приведены в разделе 10 документа РЭ 427378-024-15285126-19 «Датчики весоизмерительные тензорезисторные BR. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
ТУ 427378-024-15285126-22 «Датчики весоизмерительные тензорезисторные BR. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа,
ул. Менделеева, д. 134, к. 6
Телефон/факс: +7(34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа,
ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика Башкортостан,
г. Белорецк, ул. Мост БЖД, д. 88/1
Телефон/факс: +7(34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
Web-сайт: www.uuvz.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 9
Регистрационный № 55380-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные электронные ВЖД
Назначение средства измеренийВесы вагонные электронные ВЖД (далее - весы) предназначены для измерений массы железнодорожных транспортных средств на узкой или широкой колее.
Описание средства измеренийКонструктивно весы состоят из модулей.
Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять из одной или двух грузоприемных платформ. Каждая платформа опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик).
Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

КВ-107КС
КВ-007КП
КВ-007КМ
Преобразователи весоизмерительные КВ
Рисунок 1 - Общий вид ГПУ весов (1 - железобетонный фундамент, 2 - концевая секция ГПУ, 3 - секция ГПУ, 4 - промежуточная секция, 5 - весоизмерительный тензорезисторный датчик)

IT1000
IT3000AP
IT3000M

IT6000E


IT8000E

CI-200D
IT6000ET
Приборы весоизмерительные IT


CI-600D
CI-201D
Терминалы весоизмерительные CI, NT


IT8000ET

NT-580D
CI-2001A С1-6000А
Приборы весоизмерительные CI
Рисунок 2 - Общий вид электронных весоизмерительных устройств
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого железнодорожного транспорта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
-
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57674-14);
-
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);
-
- датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);
-
- датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14)
-
- датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);
-
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - Фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (Госреестр № 67871-17);
-
- датчики весоизмерительные сжатия RC3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12);
-
- датчики весоизмерительные тензорезисторные ST, SHB, изготовитель -ООО «Южно-Уральский Весовой Завод», г.Уфа; (Госреестр № 68154-17);
-
- датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - Фирма «BIGMA Messtechnik GmbH», Германия; (Госреестр № 68746-17).
Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).
В качестве индикатора используются:
-
- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-2001A, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);
-
- преобразователь весоизмерительный КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;
-
- приборы весоизмерительные IT, модификации IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);
В качестве терминала используются:
-
- приборы весоизмерительные IT, модификации IT3000M, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);
-
- приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI-600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13)
Общий вид электронных весоизмерительных устройств приведен на рисунке 2.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, Т.2.7.2.3.);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).
Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).
Модификации весов вагонных электронных ВЖД имеют обозначение:
Весы вагонные электронные ВЖД-Н-В, где:
[Н] - Максимальная нагрузка (Max), т: 20; 30; 40; 50; 60; 80; 100; 150; 200;
[В] - Условное обозначение весов во взрывозащищенном исполнении (для весов, выполненных не во взрывозащищенном исполнении, индекс отсутствует).
Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.
Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4 (1 - свинцовая пломба, 2 - мастичная пломба). 1

Рисунок 3 - Схема пломбировки соединительной коробки

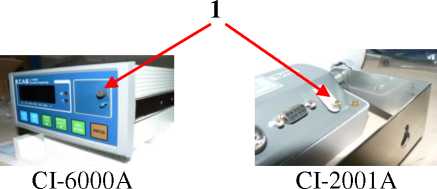

1

CI-6000A CI-2001A
Приборы весоизмерительные CI
1 1

CI-600D
CI-200D, CI-201D NT-580D
Терминалы весоизмерительные CI, NT
1


или

Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)
Перемычк
W1


Пломбировка
W1
Для IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET перемычка устанавливается на плате АЦП
Перемычка
W1

Пломбировка
W1
X
Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств
Для IT3000M Приборы весоизмерительные IT
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через меню (только для весоизмерительных приборов CI).
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:
-
- в индикаторах CI-6000A, CI-2001A, КВ - переключатель юстировки, расположенный внутри пломбируемого корпуса;
-
- в терминалах CI-200D, CI-201D, NT-580D, CI-600D - переключатель юстировки, расположенный внутри пломбируемого корпуса;
-
- в приборах весоизмерительных IT3000M - переключатель юстировки,
расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к настройкам;
-
- в приборах весоизмерительных IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) в зависимости от электронного весоизмерительного устройства |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО |
CI-6000A |
CI-6000 series firmware |
1.01, 1.02, 1.03 |
- |
CI-2001A |
CI-2000 series firmware |
1.00, 1.01, 1.02 |
- |
CI-200D, CI-201D |
CI-200D series firmware |
2.02, 2.03, 2.04, 2.05, 2.06 |
- |
NT-580D |
NT-580D firmware |
2.03, 2.04, 2.05, 2.06, 2.07 |
- |
CI -600D |
CI-600D firmware |
1.00, 1.01, 1.02, 1.03, 1.04 |
- |
КВ-007 |
не применяется |
U01E, U02E |
- |
КВ-107КС |
не применяется |
V03. xy 1) |
- |
IT1000 |
не применяется |
V1. xy 1) |
- |
IT3000M |
не применяется |
V4. xy 1) |
- |
IT3000AP |
не применяется |
V2.xy 1) |
- |
IT6000E(T) |
не применяется |
V4. xy1) |
- |
IT8000e(t) |
не применяется |
V4. xy 1) |
- |
Примечание: 1) xy - обозначение номера версии метрологически незначимой части ПО. |
Таблица 2 -
весов
Метрологическая ха- |
Модификация весов | ||||||||
ВЖД |
ВЖД |
ВЖД- |
ВЖД- |
ВЖД- |
ВЖД- |
ВЖД- |
ВЖД- |
ВЖД- | |
рактеристика |
-20 |
-30 |
40 |
50 |
60 |
80 |
100 |
150 |
200 |
Класс точности по | |||||||||
ГОСТ OIML |
III (средний) | ||||||||
R76-1-2011 | |||||||||
Максимальная нагрузка (Max), т |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
150 |
200 |
Поверочный интервал е, и действительная цена деления d, (e=d), т |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,05 |
0,05 |
0,05 |
0,1 |
Число поверочных интервалов (п) |
2000 |
3000 |
2000 |
2500 |
3000 |
1600 |
2000 |
3000 |
2000 |
Диапазон | |||||||||
уравновешивания тары |
100 % от Max |
Таблица 3 - Технические
весов
Наименование характеристики |
Значение характеристики |
Диапазон температуры для ГПУ, °С: - при использовании датчиков ST, SHB |
от -50 до +50 |
- при использовании датчиков BGS, BGM |
от -50 до +50 |
- при использовании датчиков С16А и C16i |
от -50 до +50 |
- при использовании датчиков MB-150 |
от -50 до +50 |
- при использовании датчиков WBK |
от -40 до +50 |
- при использовании датчиков WBK-D |
от -40 до +50 |
- при использовании датчиков ZSF, YBS |
от -10 до +40 |
- при использовании датчиков QS |
от -10 до +40 |
- при использовании датчиков RC3 |
от -10 до +40 |
Диапазон температуры для индикатора (терминала), °С: - при использовании КВ-007КП(КМ) |
от -30 до +40 |
- при использовании КВ-107КС |
от -10 до +40 |
- при использовании IT |
от -10 до +40 |
- при использовании CI-200D, CI-201D, NT-580D, CI-600D |
от -10 до +40 |
Параметры электропитания от сети переменного тока: - напряжение, В |
220 +10% 220 _15% |
- частота, Гц |
50±1 |
Параметры электропитания от сети постоянного тока (аккумуляторной батареи): - напряжение, В |
6; 12 |
наносится на маркировочные таблички, расположенные на индикаторе или терминале и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы вагонные электронные |
ВЖД |
1 шт. |
Руководство по эксплуатации. Паспорт |
- |
1 экз. |
Руководство по эксплуатации. Паспорт на электронное весоизмерительное устройство |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;
ТУ4274-005-15285126-12 «Весы вагонные электронные ВЖД».
ИзготовительОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика
Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Тел./факс: (34792)4-71-08 / (34792)4-71-09
E-mail: zavod@uuvz.ru
Испытательный центр«Всероссийский
службы»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологической
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77 / (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
разработок
Общество с ограниченной ответственностью «Испытательный центр в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35, 36
Телефон: (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 8
Регистрационный № 55381-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные ВАТ
Назначение средства измеренийВесы автомобильные электронные ВАТ (далее - весы) предназначены для измерений массы автотранспортных средств.
Описание средства измеренийКонструктивно весы состоят из модулей.
Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может иметь 1 - 6 секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). При этом соседние секции имеют две общие точки опоры (датчика).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.

Рисунок 1 - Общий вид ГПУ весов

КВ-107КС
КВ-007КП
КВ-007КМ
Преобразователи весоизмерительные КВ

IT1000
IT3000AP

IT3000M

IT6000E

IT8000E
IT6000ET
Приборы весоизмерительные IT

IT8000ET

CI-200D


CI-600D
CI-201D
Терминалы весоизмерительные CI, NT

NT-580D


CI-2001A С1-6000А
Приборы весоизмерительные CI
Рисунок 2 - Общий вид электронных весоизмерительных устройств
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автомобиля, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
-
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57674-14);
-
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);
- датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);
- датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14);
- датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);
-
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (Госреестр № 67871-17);
-
- датчики весоизмерительные сжатия RС3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12);
-
- датчики весоизмерительные тензорезисторные ST, SHB, изготовитель -ООО «Южно-Уральский Весовой Завод», г. Уфа (Госреестр № 68154-17);
-
- датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - фирма «BIGMA Messtechnik GmbH», Германия (Госреестр № 68746-17).
Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2
ГОСТ OIML R 76-1-2011).
В качестве индикатора используются:
-
- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-2001A, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);
-
- преобразователи весоизмерительные КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;
-
- приборы весоизмерительные IT, модификации IT1000, 1Т3000АР, 1Т6000Е, 1Т8000Е, IT6000ЕT, IT8000ЕT изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16).
В качестве терминала используются:
-
- приборы весоизмерительные IT, модификации IT3000М, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);
-
- приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI-600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13).
Общий вид электронных весоизмерительных устройств приведен на рисунке 2.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).
Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).
Модификации весов автомобильных электронных ВАТ имеют обозначение:
Весы автомобильные электронные ВАТ-[H]-[X]-[П]-[К]-[В]-[Ц], где:
[H] - Максимальная нагрузка (Max), т: 20; 25; 30; 40; 50; 60; 80; 100; 150; 200; 300.
[П] - Условное обозначение для весов без капитального фундамента (для весов с фундаментом индекс отсутствует);
[X] - Длина ГПУ, м: 4 - 30;
[К] - Количество секций ГПУ, ед.: 1; 2; 3; 4; 5; 6;
[В] - Условное обозначение весов во взрывозащищенном исполнении (для весов, выполненных не во взрывозащищенном исполнении индекс отсутствует);
[Ц] - Условное обозначение для весов с цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует);
Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.
Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4 (1 - свинцовая пломба, 2 - мастичная пломба).

Рисунок 3 - Схема пломбировки соединительной коробки

Приборы весоизмерительные СХ

CI-200D, CI-201D



CI-600D
Терминалы весоизмерительные СХ, NT
1 1


или
Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)
Перемычка W1


Пломбировка
W1
Для IT1000, 1Т3000АР, 1Т6000Е, 1Т8000Е, 1Т6000ЕТ, 1Т8000ЕТ перемычка устанавливается на плате АЦП
Перемычка
W1

Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств
Для 1Т3000М Приборы весоизмерительные IT
Пломбировка
W1
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через меню (только для весоизмерительных приборов CI).
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:
юстировки,
-
- в индикаторах CI-6000A, CI-2001A, КВ-007 - переключатель расположенный внутри пломбируемого корпуса;
-
- в терминалах CI-200D, CI-201D, NT-580D, CI-600D - переключатель расположенный внутри пломбируемого корпуса;
юстировки,
юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к настройкам;
- в приборах весоизмерительных IT1000, 1Т3000АР, 1Т6О00Е, 1Т8000Е, 1Т6000ЕТ, 1Т8000ЕТ - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.
-
- в приборах весоизмерительных 1Т3000М - переключатель
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) в зависимости от электронного весоизмерительного устройства |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО |
CI-6000A |
CI-6000 series firmware |
1.01, 1.02, 1.03 |
- |
CI-2001A |
CI-2000 series firmware |
1.00, 1.01, 1.02 |
- |
CI-200D, CI-201D |
CI-200D series firmware |
2.02, 2.03, 2.04, 2.05, 2.06 |
- |
T-580D |
NT-580D firmware |
2.03, 2.04, 2.05, 2.06, 2.07 |
- |
CI -600D |
CI-600D firmware |
1.00, 1.01, 1.02, 1.03, 1.04 |
- |
КВ-007КП(КМ) |
не применяется |
U01E, U02E |
- |
КВ-107КС |
не применяется |
V03. xy 1) |
- |
IT1000 |
не применяется |
V1. xy 1) |
- |
1Т3000М |
не применяется |
V4. xy 1) |
- |
1Т3000АР |
не применяется |
V2.xy 1) |
- |
1Т6000Е(Т) |
не применяется |
V4. xy1) |
- |
1Т8000е(т) |
не применяется |
V4. xy 1) |
- |
Примечание: 1) xy - обозначение номера версии метрологически незначимой части ПО. |
Метрологические и технические характеристики
Таблица 2
Метрологическая характеристика |
Модификация весов | |||||||||
ВАТ- 20-(П) |
ВАТ- 25-(П) |
ВАТ- 30-(П) |
ВАТ- 40-(П) |
ВАТ- 50-(П) |
ВАТ- 60-(П) |
ВАТ- 80-(П) |
ВАТ- 100-(П) |
ВАТ- 150 |
ВАТ- 200 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | |||||||||
Максимальная нагрузка (Max), т |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
150 |
200 |
Поверочный интервал е, и действительная цена деления d, (e=d), т |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,05 |
0,05 |
0,05 |
0,1 |
Число поверочных интервалов (п) |
2000 |
2500 |
3000 |
2000 |
2500 |
3000 |
1600 |
2000 |
3000 |
2000 |
Диапазон уравновешивания тары |
100 % от Max |
Диапазон температуры для ГПУ, °С:
.. от минус 50 до плюс 50;
.... от минус 50 до плюс 50;
.. от минус 50 до плюс 50;
-
- при использовании датчиков ST, SHB......
-
- при использовании датчиков BGS, BGM ..
-
- при использовании датчиков С16А и C16i
... от минус 50 до плюс 50; ... от минус 40 до плюс 50;
_ от минус 40 до плюс 40; ... от минус 10 до плюс 40; ... от минус 10 до плюс 40; .... от минус 10 до плюс 40.
-
- при использовании датчиков MB-150............................
-
- при использовании датчиков WBK.............................
-
- при использовании датчиков WBK-D..........................
-
- при использовании датчиков ZSF, YBS.........................
-
- при использовании датчиков QS.................................
-
- при использовании датчиков RC3 ..............................
Диапазон температуры для индикатора (терминала), °С:
-
- при использовании КВ-007КП(КМ)....................................
-
- при использовании КВ-107КС,............................................
-
- при использовании IT,............................................................
-
- при использовании CI-200D, CI-201D, NT-580D, CI-600D Параметры электропитания от сети переменного тока:
напряжение, В..............................................
частота, Гц...................................................
Параметры электропитания от сети постоянного тока (аккумуляторной батареи): напряжение, В...........................................................................
от минус 30 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40.
220 +10% ; . 220 _15% ;
.....50±1.
6, 12.
Знак утверждения типананосится на маркировочные таблички, расположенные на индикаторе или терминале и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийВесы 1 шт.
Руководство по эксплуатации. Паспорт 1 экз.
Руководство по эксплуатации. Паспорт на электронное весоизмерительное 1 экз.
устройство
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования измеренийГОСТ OIML R 76-1-2011 Весы неавтоматического Метрологические и технические требования. Испытания;
ГОСТ 8.021-2015 Государственная система обеспечения единства Государственная поверочная схема для средств измерений массы;
ТУ 4274-002-15285126-12 Весы автомобильные электронные ВАТ.
действия.
Часть 1.
измерений.
-
Изготовитель
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика
Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Тел.: (34792)4-71-08
Факс: (34792)4-71-09
E-mail: zavod@uuvz.ru
Испытательный центр«Всероссийский
службы»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологической
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77 / (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
разработок
Общество с ограниченной ответственностью «Испытательный центр в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35, 36
Телефон: (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 10
Регистрационный № 55382-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные электронные ВЭП
Назначение средства измеренийвесы) предназначены
Весы платформенные электронные ВЭП (далее для измерений массы грузов.
Описание средства измеренийКонструктивно весы состоят из грузоприемного устройства и весоизмерительного прибора.
Грузоприемное устройство (далее - ГПУ), в зависимости от модификации, может состоять из одной, двух или трех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика.
Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

Рисунок 1 - Общий вид весов (1 - платформа; 2 - весоизмерительный тензорезисторный датчик; 3 - крышка; 4 - элементы для установки перил; 5 - соединительная коробка;
6 - электронное весоизмерительное устройство)

КВ-007КП

Преобразователи весоизмерительные КВ

ТВ003/09
Преобразователь весоизмерительный ТВ

IT1000
IT3000AP
IT3000M
IT8000E
IT6000E
Приборы весоизмерительные IT


CI-600D
Терминалы весоизмерительные CI, NT

NT-580D

Прибор весоизмерительный CI-2001A
Рисунок 2 - Общий вид электронных весоизмерительных устройств
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в цифровой или аналоговый электрический сигнал, пропорциональный его массе.
Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57674-14);
-
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);
-
- датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);
-
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай (Госреестр № 67871-17);
-
- датчики весоизмерительные тензорезисторные ST, SHB, изготовитель -ООО «Южно-Уральский Весовой Завод», г.Уфа; (Госреестр № 68154-17);
-
- датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - Фирма "BIGMA Messtechnik GmbH", Германия; (Госреестр № 68746-17);
-
- датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);
-
- датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14);
-
- датчики весоизмерительные сжатия RC3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12).
Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах весоизмерительные устройства представляют ГОСТ OIML R 76-1-2011).
аналоговых датчиков электронные
собой индикатор (Т.2.2.2
В качестве индикатора используются:
В качестве индикатора используются:
и PDI, модификации CI-2001A,
-
- приборы весоизмерительные CI, BI, NT изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);
-
- преобразователь весоизмерительный ТВ-003/09 изготовитель -
ООО «Южно-Уральский Весовой Завод» г. Уфа;
-
- преобразователь весоизмерительный КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;
-
- приборы весоизмерительные IT, модификации IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16).
В качестве терминала используются:
-
- приборы весоизмерительные IT, модификации IT3000M, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);
-
- приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI-600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13).
Общий вид электронных весоизмерительных устройств приведен на рисунке 2.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).
Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).
Модификации весов платформенных электронных ВЭП имеют обозначение:
ВЭП-Н-(Х)-(В)(П)-И, где:
Н - Максимальная нагрузка (Max), т.: 0,5; 1; 2; 3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 80.
Х - индекс эксплуатационного назначения весов (Н-платформенные
низкопрофильные, П-напольные, В-врезные, С-для взвешивания скота);
В - взрывозащищенное исполнение электротехнических устройств весов;
П - противоударные (для весов, выполненных не в противоударном исполнении индекс отсутствует);
Y - условное обозначение материала (К- конструкционная сталь, Н-нержавеющая сталь);
Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.
Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4 (1 - свинцовая пломба, 2 - мастичная пломба).

Рисунок 3 - Схема пломбировки соединительной коробки
1

Прибор весоизмерительный CI-2001A

CI-200D, CI-201D

Терминалы весоизмерительные CI, NT


1

или
Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)

1
ТВ-003/09
Преобразователи весоизмерительные
W1

Пломбировка
W1
к
Для IT1000, IT3000AP, IT6000E, IT8000E перемычка устанавливается на плате АЦП
Перемычка
W1

Пломбировка
W1
X
Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств
Для IT3000M Приборы весоизмерительные IT
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через меню (только для весоизмерительных приборов CI).
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:
юстировки,
-
- в индикаторах CI-2001A, ТВ-003/09, КВ-007 - переключатель расположенный внутри пломбируемого корпуса;
-
- в терминалах CI-200D, CI-201D, NT-580D, CI-600D - переключатель расположенный внутри пломбируемого корпуса;
юстировки,
переключатель
юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к настройкам;
- в приборах весоизмерительных IT1000, IT3000AP, IT6000E, IP8000ET -переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
-
- в приборах весоизмерительных IT3000M
Таблица 1
Идентификационные данные (признаки) в зависимости от электронного весоизмерительного устройства |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО |
CI-2001A |
CI-2000 series firmware |
1.00, 1.01, 1.02 |
- |
CI-200D, CI-201D |
CI-200D series firmware |
2.02, 2.03, 2.04, 2.05, 2.06 |
- |
NT-580D |
NT-580D firmware |
2.03, 2.04, 2.05, 2.06, 2.07 |
- |
CI -600D |
CI-600D firmware |
1.00, 1.01, 1.02, 1.03, 1.04 |
- |
КВ-007 |
не применяется |
U01E, U02E |
- |
КВ-107КС |
не применяется |
V03. xy 1) |
- |
ТВ-003/09 |
не применяется |
t9-A, t9-C-A |
- |
IT1000 |
не применяется |
V1. xy 1) |
- |
IT3000M |
не применяется |
V4. xy 1) |
- |
IT3000AP |
не применяется |
V2.xy 1) |
- |
IT6000E(T) |
не применяется |
V4. xy1) |
- |
IT8000e(t) |
не применяется |
V4. xy 1) |
- |
Примечание: 1) xy - обозначение номера версии метрологически незначимой части ПО. |
Таблица 2
Метрологическая характеристика |
Модификация весов | ||||||
ВЭП-0,5 |
ВЭП-1 |
ВЭП-2 |
ВЭП-3 |
ВЭП-5 |
ВЭП-10 |
ВЭП-15 | |
Класс точности по ГОСТ OIML R 76 1-2011 |
III (средний) | ||||||
Максимальная нагрузка (Max), т |
0,5 |
1 |
2 |
3 |
5 |
10 |
15 |
Поверочный интервал е, и действительная цена деления d, (e=d), кг |
0,2 |
0,5 |
1 |
1 |
2 |
5 |
5 |
Число поверочных интервалов (п) |
2500 |
2000 |
2000 |
3000 |
2500 |
2000 |
3000 |
Диапазон уравновешивания тары |
100 % от Max |
Таблица 3
Метрологическая характеристика |
Модификация весов | ||||||
ВЭП-20 |
ВЭП-25 |
ВЭП-30 |
ВЭП-40 |
ВЭП-50 |
ВЭП-60 |
ВЭП-80 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | ||||||
Максимальная нагрузка (Max), т |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
Поверочный интервал е, и действительная цена деления D, (e=d), кг |
10 |
10 |
10 |
20 |
20 |
20 |
50 |
Число поверочных интервалов (п) |
2000 |
2500 |
3000 |
2000 |
2500 |
3000 |
1600 |
Диапазон уравновешивания тары |
100 % от Max |
Диапазон температуры для ГПУ, °С,
.от минус 50 до плюс 50; от минус 50 до плюс 50; .от минус 50 до плюс 50; .от минус 50 до плюс 50; .от минус 40 до плюс 50; .от минус 40 до плюс 40; .от минус 10 до плюс 40; от минус 10 до плюс 40; .от минус 10 до плюс 40.
от минус 30 до плюс 40; .от минус 10 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40.
-
- при использовании датчиков ST, SHB..................................
-
- при использовании датчиков BGS, BGM.............................
-
- при использовании датчиков С16А и C16i...........................
-
- при использовании датчиков MB-150..................................
-
- при использовании датчиков WBK.......................................
-
- при использовании датчиков WBK-D..................................
-
- при использовании датчиков ZSF, YBS...............................
-
- при использовании датчиков QS...........................................
-
- при использовании датчиков RC3.........................................
Диапазон температуры для индикатора (терминала), °С:
-
- при использовании КВ-007КП(КМ), ТВ-003/09..................
-
- при использовании КВ-107КС...............................................
-
- при использовании CI, IT.........................................
-
- при использовании CI-200D, CI-201D, NT-580D, CI-600D
Параметры электропитания от сети переменного тока:
220 +10% ;
.... 220 _15% ;
.........50±1;
6.
напряжение, В.............................................................................
частота, Гц.................................................................................
Параметры электропитания от сети постоянного тока (аккумуляторной батареи):
напряжение, В..............................................................................
Знак утверждения типананосится на маркировочные таблички, расположенные на индикаторе или терминале и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийВесы 1 шт.
Руководство по эксплуатации. Паспорт 1 экз.
Руководство по эксплуатации. Паспорт на электронное весоизмерительное
устройство 1 экз.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического Метрологические и технические требования. Испытания»;
ГОСТ 8.021-2005 «Государственная система обеспечения Государственная поверочная схема для средств измерений массы»;
действия. Часть 1.
единства измерений.
ТУ 4274-001-15285126-12 «Весы платформенные электронные ВЭП».
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134,
к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика
Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Тел./факс: (34792) 4-71-08 / (34792) 4-71-09
E-mail: zavod@uuvz.ru
Испытательный центр«Всероссийский
службы»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологической
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77 / (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
разработок
Общество с ограниченной ответственностью «Испытательный центр в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35, 36
Телефон: (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» февраля 2025 г. № 288
Лист № 1
Всего листов 6
Регистрационный № 55383-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы крановые электронные ВКЭ
Назначение средства измеренийВесы крановые электронные ВКЭ (далее - весы) предназначены для измерений массы грузов, транспортируемых краном, тельфером и другими подъемными устройствами.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и имеет модульную конструкцию.
Конструктивно весы состоят из грузоприемного устройства, индикатора, аккумуляторной батареи, защитного корпуса и пульта дистанционного управления.
Грузоприемное устройство (далее - ГПУ) представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса. Верхний элемент подвеса может иметь осевую конструкцию и выполнен в виде серьги. Нижний элемент подвеса также может иметь осевую конструкцию или конструкцию с крюком, с возможностью поворота крюка вокруг вертикальной оси или без нее.
В составе ГПУ используются датчики весоизмерительные тензорезисторные серии DF, модификации DF, DFF, DFFB фирмы «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай.
Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. В составе весов, в зависимости от исполнения, могут использоваться следующие электронные весоизмерительные устройства:
-
- в качестве индикатора (Т.2.2.2 ГОСТ OIML R 76-1-2011) - контроллер весовой КВ-002, изготовитель ООО «ЮУВЗ», г. Уфа, встроен в ГПУ весов;
-
- встроенный в ГПУ весов весовой преобразователь ВП-004, изготовитель ООО «ЮУВЗ», г. Уфа, совместно с переносным терминалом ТП-1, изготовитель ООО «ЮУВЗ», г. Уфа.
Управление весами может осуществляться с помощью дистанционного пульта, дублирующего клавиатуру КВ-002. Весы могут быть оснащены радиопередатчиком для связи с периферийными устройствами (например, ПК).


ВКЭ- БИ-[1

ВКЭ-БИ-[Н]

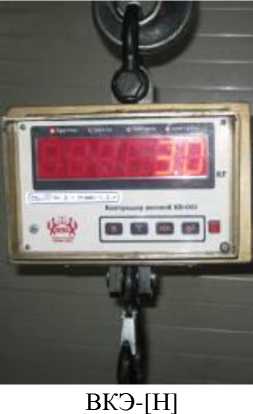

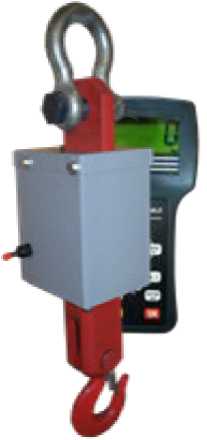

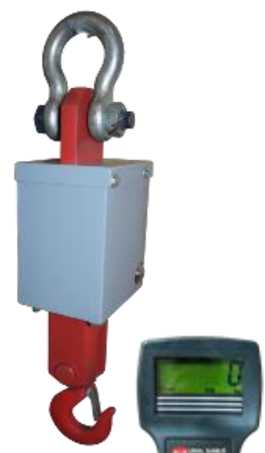

Рисунок 1 - Общий вид (пример) весов
Весы снабжены следующими устройствами и функциями (в скобках укаЗаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство полуавтоматической установки на нуль (T.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).
Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2, 3), а также исполнением ГПУ и электронного весоизмерительного устройства и имеют следующие обозначения: ВКЭ-[БИ]-[Н],
где:
ВКЭ - обозначение типа;
[БИ] - условное обозначение исполнения электронного весоизмерительного устройства:
-
- БИ - для исполнений весов с весовым преобразователем ВП-004 и переносным терминалом ТП-1;
-
- обозначение отсутствует для исполнений весов с индикатором КВ-002;
[Н] - значение максимальной нагрузки (Max), т: 1; 2; 3; 5; 10; 15; 20; 30; 50.
Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на защитный корпус ГПУ весов наносится пломба с изображением знака поверки. Схема пломбировки определяется исполнением весов и приведена на рисунке 2.

1
ВКЭ-[Н]

1
Рисунок 2 - Схема пломбировки весов (1 - свинцовая или пластиковая пломба)
Нанесение знака поверки на весы не предусмотрено.
Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится при помощи заклепок на защитный корпус ГПУ и содержит следующие основные данные, нанесенные методом полноцветной цифровой металлографии и ударным способом:
-
- наименование изготовителя;
-
- обозначение типа и модификации весов;
-
- знак утверждения типа;
-
- класс точности по ГОСТ OIML R 76-1-2011;
-
- максимальная нагрузка (Мах);
-
- минимальная нагрузка (Min);
-
- поверочный интервал (e);
-
- рабочий диапазон температур;
-
- идентификационный номер ПО;
-
- год выпуска;
-
- заводской номер (арабские цифры).
ООО «Южио-Уральский Весовой Завод»
___________________________Зав Ne____________
ГОСТ OIML R 76-1 Класс точности
Мах______т Min______т в_____хг
Диапазон температур -_____‘С ♦_____’С
Т= -100% от Мах ПО______
Год выпуска 20___г.
Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационные данные ПО отображаются на дисплее весоизмерительного устройства при включении весов.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации, используется: переключатель режима настройки, расположенный внутри пломбируемого корпуса.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение | |
кв-002 |
ТП-1 | |
Наименование ПО |
- |
- |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) ПО* |
ПО.01.04 |
3.Xd |
Цифровой идентификатор ПО |
- |
- |
* обозначения «Х» и «d» не относятся к метрологически значимой части ПО, могут принимать значения от 0 до 9
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания (выборки) массы тары 100 % Max
Модификации весов, значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблице 2.
Таблица 2 - Метрологические характеристики весов
Обозначение модификации |
Мах, т |
е = D, кг |
N |
ВКЭ-[БИ]-1 |
1 |
0,5 |
2000 |
ВКЭ-[БИ]-2 |
2 |
1 |
2000 |
ВКЭ-[БИ]-3 |
3 |
1 |
3000 |
ВКЭ-[БИ]-5 |
5 |
2 |
2500 |
ВКЭ-[БИ]-1О |
10 |
5 |
2000 |
ВКЭ-[БИ]-15 |
15 |
5 |
3000 |
ВКЭ-[БИ]-2О |
20 |
10 |
2000 |
ВКЭ-[БИ]-3О |
30 |
10 |
3000 |
ВКЭ-[БИ]-5О |
50 |
20 |
2500 |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от -30 до +40 |
Параметры электропитания от сети постоянного тока: - напряжение, В |
12 |
Габаритные размеры (высота/ширина/длина) ГПУ весов, мм, не более: |
1300/450/430 |
Масса весов, кг, не более |
75 |
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
Зарядное устройство |
- |
1 шт. |
Руководство по эксплуатации. Паспорт |
РЭ 4274-006-15285126-12 |
1 экз. |
Запасная аккумуляторная батарея |
- |
1 шт. |
приведены в разделе 7 «Порядок работы» документа РЭ 4274-006-15285126-12 «Весы крановые электронные ВКЭ. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ4274-006-15285126-12 «Весы крановые электронные ВКЭ. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Россия, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Тел. /факс +7(34792) 4-71-08, 4-71-09
E-mail: zavod@uuvz.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
