Лист № 1 Регистрационный № 80092-20 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные портативные «БЛИЗАР CDT»Назначение средства измерений
Хроматографы жидкостные портативные «БЛИЗАР CDT» (далее по тексту -хроматографы) предназначены для определения органических веществ в жидких средах методом высокоэффективной жидкостной хроматографии в изократическом режиме.
Описание средства измерений
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы флуориметрическим детектором. Выходными сигналами хроматографа являются время удерживания, высота и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.
Конструктивно хроматографы выполнены в едином корпусе, в его состав входят следующие узлы: флуориметрический детектор; изократический насос; ручной кран-дозатор; кран «промывка/готовность линии»; термостат колонок.
Хроматографы могут использоваться как в лабораторных условиях, так и в передвижных лабораториях, с выездом на место анализа.
Общий вид хроматографов, с указанием расположения основных узлов, приведён на рисунке 1.
Задняя панель хроматографа с указанием мест нанесения знака утверждения типа и защитной наклейки (места пломбирования) представлена на рисунке 2.
Ручной кран-дозатор
Кран «промывка/ готовность линии»
Изократически й насос
к к к
Крышка доступа к флуоримет рическому детектору
Термостат колонок

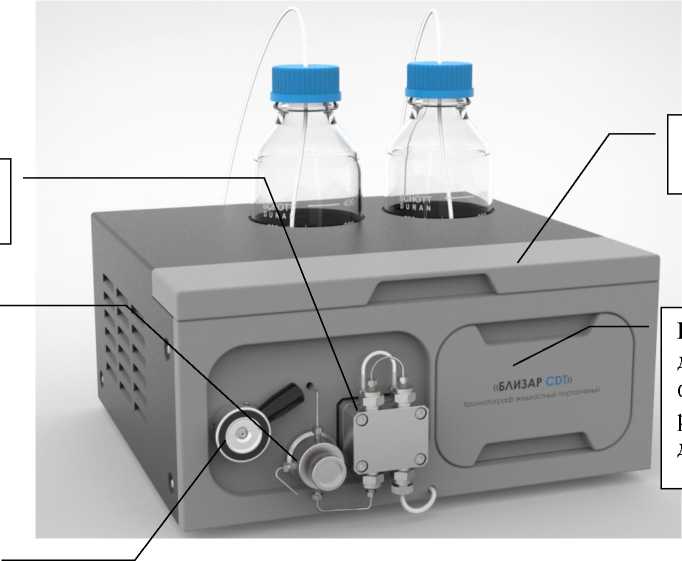

Рисунок 1 - Общий вид хроматографа
|
п II | ||
|
А |
О |
u и |
|
.®Ла | ||
«близар <
Хром ИО '
Место нанесения знака утверждения
Место пломбировки от несанкциониро ванного
доступа

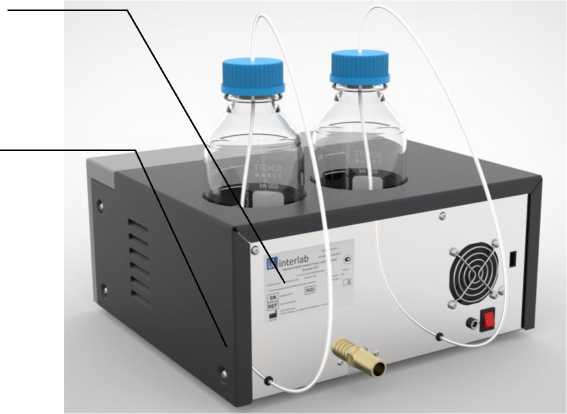

Рисунок 2 - Задняя панель хроматографа
Хроматографы оснащены автономным программным обеспечением (ПО) для персонального компьютера, который управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Флурен |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Детектор |
Флуориметрический с фиксированной длиной волны возбуждения |
|
Предел детектирования массовой доли антрацена, % (г/см3), не более |
10-4 (10-6) |
|
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
0,5 |
|
Дрейф нулевого сигнала, мВ/ч, не более |
±1,0 |
|
Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала, %: по времени удерживания по высоте пика по площади пика |
2 3,5 5 |
|
Пределы допускаемого значения относительного изменения выходных сигналов за 4 часа непрерывной работы, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
120 |
|
Напряжение питания, В |
24 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
305 |
|
- ширина |
331 |
|
- высота |
155 |
|
Масса, кг, не более |
11 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации, паспорта и на заднюю панель хроматографа в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный портативный «БЛИЗАР CDT» |
26.51.53-003-14267540-2020 ТУ |
1 шт. |
|
Комплект установочный |
Программное обеспечение «Флурен» |
1 шт. |
|
ПЭВМ в комплекте с клавиатурой, манипулятором «мышь» и монитором |
- |
1 шт.* |
|
Руководство по эксплуатации |
26.51.53-003-14267540-2020 РЭ |
1 экз. |
|
Паспорт |
26.51.53-003-14267540-2020 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* определяется договором на поставку | ||
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измерений
26.51.53-003-14267540-2020 ТУ Хроматограф жидкостный портативный «БЛИЗАР CDT». Технические условия
Изготовитель
Общество с ограниченной ответственностью «ИНТЕРЛАБ»
(ООО «ИНТЕРЛАБ»)
ИНН 7743082052
Адрес места осуществления деятельности: 143441, Московская обл., г. Красногорск, д. Гаврилково, кв-л 5 (ЭЖК Эдем тер.), влд. 12
Юридический адрес: 125315, г. Москва, Ленинградский пр-кт, д. 76, к. 2, кв. 91
Телефон (факс): +7(495) 788-09-83; +7 (495) 755-77-61
Web-сайт: www.interlab.ru
E-mail: interlab@interlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ «_ » сентябре 2025 Г. № 2001Лист № 1 Регистрационный № 85274-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи ВТ-00ХНазначение средства измерений
Вибропреобразователи ВТ-00Х (далее - вибропреобразователи) предназначены для измерений параметров вибрации (виброускорение) в контролируемых точках оборудования и других объектов.
Описание средства измерений
Вибропреобразователи являются преобразователями инерционного типа. Принцип действия основан на генерации выходного электрического заряда чувствительного элемента, пропорционального воздействующему ускорению. Вибропреобразователи имеют встроенный усилитель заряда.
Конструктивно вибропреобразователи состоят из инерционной массы, пьезоэлемента и основания, жестко между собой соединенными, и закрытого корпуса.
К настоящему типу средств измерений относятся вибропреобразователи ВТ-00Х следующих исполнений ВТ-002, ВТ-003, ВТ-005, которые отличаются друг от друга диапазонами измерений СКЗ виброускорения, номинальным значением коэффициента преобразования, частотным диапазоном и конструктивным исполнением корпуса.
Вибропреобразователи исполнения ВТ-00Х-Ех допускают применение
во взрывоопасных зонах помещений и наружных установках (далее - взрывоопасные зоны).
Вибропреобразователи исполнения ВТ-00Х-Т имеют в своем составе встроенный датчик температуры, характеристика не нормируется.
Вибропреобразователи исполнения ВТ-00Х-К имеют встроенный кабель.
Нанесение знака поверки на вибропреобразователь не предусмотрено.
Маркировка вибропреобразователей наносится на корпус способом гравировки в буквенно-числовом формате и включает в себя наименование предприятия-изготовителя, наименование исполнения, год выпуска, знак утверждения типа, степень защиты и взрывозащиты (для исполнения -Ex), в числовом формате заводской номер вибропреобразователя.

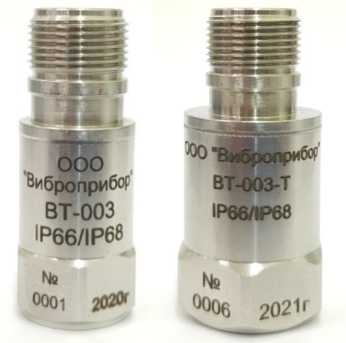

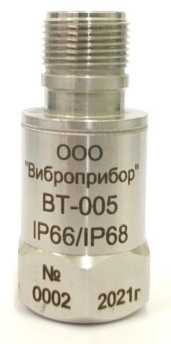

Общий вид вибропреобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид вибропреобразователей
Пломбирование вибропреобразователей не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ВТ-002, ВТ-003 |
ВТ-005 | |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 0,1 до 784 |
от 0,1 до 98 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
10,2 |
51 |
|
Относительное отклонение действительного значения коэффициента преобразования от номинального, % |
±10 | |
|
Пределы допускаемой основной относительной погрешности | ||
|
преобразования на базовой частоте 160 Гц, % | ||
|
Рабочий диапазон частот, при неравномерности АЧХ 10 %, Гц |
от 0,7 до 10000 |
от 0,2 до 5000 |
|
Рабочий диапазон частот, при неравномерности АЧХ 3 дБ, Г ц |
от 0,4 до 15000 |
от 0,1 до 10000 |
|
Нелинейность амплитудной характеристики в диапазоне измерений СКЗ виброускорения, %, не более |
1,0 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
5,0 | |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
26 |
16 |
|
Пределы допускаемой дополнительной относительной погрешности действительного значения коэффициента преобразования при изменении температуры окружающей среды в диапазоне, %: | ||
|
от -55 °С до -10 °С включ. |
±15 | |
|
св. -10 °С до +50 °С включ. |
±5 | |
|
св. +50 °С до +125 °С |
±15 | |
|
Нормальные условия измерений: | ||
|
- температура окружающей среды, °С |
от +18 до +25 | |
|
- относительная влажность, % |
от 30 до 80 | |
Таблица 2 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
ВТ-00Х | |
|
Напряжение питания от источника стабилизированного тока с диапазоном от 2 до 20 мА, В |
от 18 до 30 |
|
Масса, кг, не более, для: ВТ-002, ВТ-002-Т, ВТ-002-Ех; |
0,1 |
|
ВТ-002-К, ВТ-002-Т-К, ВТ-002-Ех-К; |
0,12 |
|
ВТ-003, ВТ-003-Ех; |
0,065 |
|
ВТ-003-К, ВТ-003-Ех-К; |
0,08 |
|
ВТ-005, ВТ-005-Т, ВТ-005-Ех, ВТ-003-Т; |
0,09 |
|
ВТ-005-К, ВТ-005-Т-К, ВТ-005-Ех-К, ВТ-003-Т-К |
0,11 |
|
Габаритные размеры, мм, не более, для: (длина х ширина х высота) ВТ-002, ВТ-002-Т, ВТ-002-Ех; |
44х32х30 |
|
ВТ-002-К, ВТ-002-Т-К, ВТ-002-Ех-К; |
48х32х30 |
|
(диаметр х высота) ВТ-003, ВТ-003-Ех; |
21х48 |
|
ВТ-003-К, ВТ-003-Ех-К; |
21х52 |
|
ВТ-005, ВТ-005-Т, ВТ-005-Ех, ВТ-003-Т; |
27х52 |
|
ВТ-005-К, ВТ-005-Т-К, ВТ-005-Ех-К, ВТ-003-Т-К |
27х56 |
|
Выходное динамическое сопротивление вибропреобразователей, Ом, не более |
100 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
12 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +125 |
|
Диапазон преобразования температуры, для вибропреобразователей исполнения Т, °С |
от -40 до +120 |
|
Коэффициент преобразования температуры, для вибропреобразователей исполнения Т, мВ/°С |
10 |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529) |
IP66/IP68 |
|
Маркировка взрывозащиты для вибропреобразователей исполнения Ex (кроме исполнения ВТ-00Х-Т) |
0Ex ia IIC T4 Ga |
наносится на паспорт типографским способом и на корпус вибропреобразователя способом гравировки.
Комплектность средства измеренийТаблица 3 - Комплектность вибропреобразователя ВТ-00Х
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь ВТ-00Х |
исполнение по заказу |
1 шт. |
|
Паспорт |
исполнение по заказу |
1 шт. |
|
ВТ.08.00.000 ЗИ ВТ-00Х Комплект ЗИП |
ВТ.08.00.000 ЗИ ВТ-00Х |
1 шт. |
|
Руководство по эксплуатации |
ВТ.08.00.000 РЭ ВТ-00Х |
1 экз. на партию |
|
Сертификат соответствия ТР ТС (только для Ex исполнения) |
- |
1 экз. на партию |
раздел 2 «Использование по назначению» руководства по эксплуатации ВТ.08.00.000 РЭ «Вибропреобразователи ВТ-00Х».
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТУ 4277-006-61196017-20 Вибропреобразователи серии ВТ-00Х. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор»)
ИНН 7604155176
Юридический адрес: 150008, Ярославская обл., г.о., г. Ярославль, ул. 2-я Ляпинская, д. 28Д
Адрес производства: 347900, г. Таганрог, Ростовской обл., ул. Лесная Биржа, д. 2, к. 3 Филиал ООО «Виброприбор» - ТКБ «Виброприбор»
Телефон: +7 (4852) 26-64-82
Web-сайт: vibropribor.ru
E-mail: general@vibropribor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 18 » сен_^б__ 2025 г. № _01Лист № 1 Регистрационный № 53507-13 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики виброскорости с токовым выходом ДВСТНазначение средства измерений
Датчики виброскорости с токовым выходом ДВСТ (далее ДВСТ или датчики) предназначены для измерения среднеквадратических значений (СКЗ) виброскорости.
Описание средства измерений
Принцип действия ДВСТ основан на преобразовании среднеквадратических значений (СКЗ) виброскорости при помощи чувствительного элемента и электронного модуля в унифицированный сигнал постоянного тока, пропорциональный измеряемой величине.
Конструктивно датчики состоят из вибропреобразователя и кабеля. В состав вибропреобразователя входят чувствительный элемент и электронный модуль, для обеспечения взрывозащиты заключенный в эпоксидный компаунд.
Маркировка взрывозащиты 0Ex ia IIC T5 Ga Х.
Электронный модуль содержит в себе интегратор, электрический полосовой фильтр и детектор среднеквадратического значения сигнала, обеспечивающие рабочий диапазон частот датчика в соответствии с требованиями ГОСТ ISO 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Требования к средствам измерений».
Съем информации о виброскорости и преобразование в электрический сигнал осуществляется пьезоэлектрическим или интегральным вибропреобразователем.
ДВСТ изготавливаются в четырёх модификациях ДВСТ-1, ДВСТ-2, ДВСТ-3 и ДВСТ-4, отличающихся габаритными размерами и массой. Датчики ДВСТ-1, ДВСТ-2 и ДВСТ-4 имеют выход сигнала постоянного тока от 4 до 20 мА по ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные» (далее - аналоговый интерфейс). Датчики ДВСТ-3 дополнительно имеют выходной сигнал в цифровой форме (далее - цифровой интерфейс), физически совмещённый с аналоговым интерфейсом, обеспечивающий двусторонний обмен командами и данными с вторичной аппаратурой. Каждая из модификаций ДВСТ может отличаться диапазоном преобразования виброскорости, длиной кабеля и видом соединительного наконечника. Модельный ряд, наименования, условные обозначения и исполнения датчиков приведены в таблицах 4 - 7.
Обозначение датчиков при заказе:
Датчик виброскорости с токовым выходом ДВСТ-[А]-[В]-[Х]-^]-[Е]-[С], где:
-
[A] - принадлежность к модификации (1, 2, 3 или 4);
-
[B] - верхний предел измерений СКЗ виброскорости, мм/с; (10, 20, 30 или 50)
[X] - значение длины собственной соединительной линии, м;
-
[D] - вид соединительного наконечника (Р или К);
-
[E] - применение альтернативного основному исполнению кабеля (Г или М);
-
[C] - обозначение морозостойкого исполнения (С или отсутствие).
Пример условного обозначения датчика:
ДВСТ-1-20-2-Р-Г ТУ 4277-003-61196017-12.

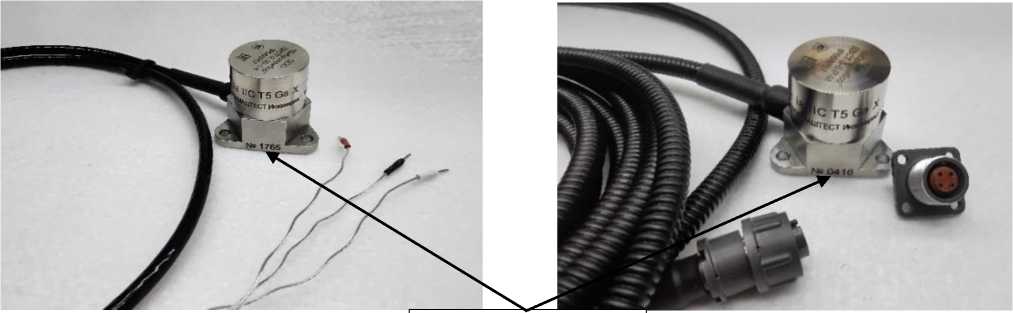

Общий вид ДВСТ представлен на рисунке 1.
Заводские номера ДВСТ в виде цифрового обозначения, состоящие из арабских цифр, наносятся на корпус датчиков методом гравирования. Пломбирование датчиков не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводск ого номера

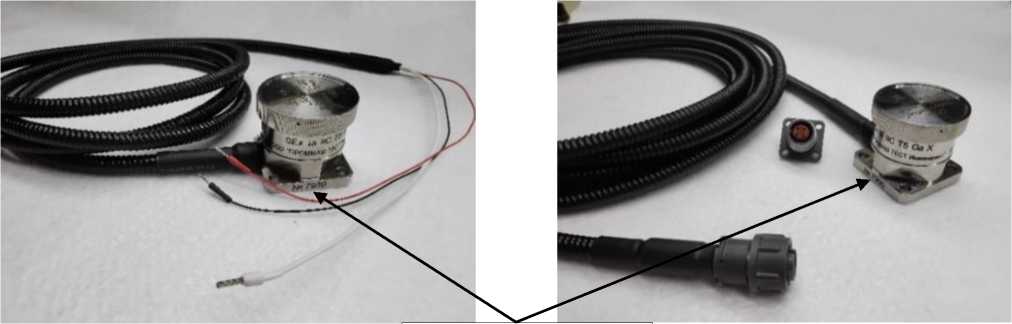

а) Датчики виброскорости с токовым выходом ДВСТ-1
Место нанесения заводск ого номера

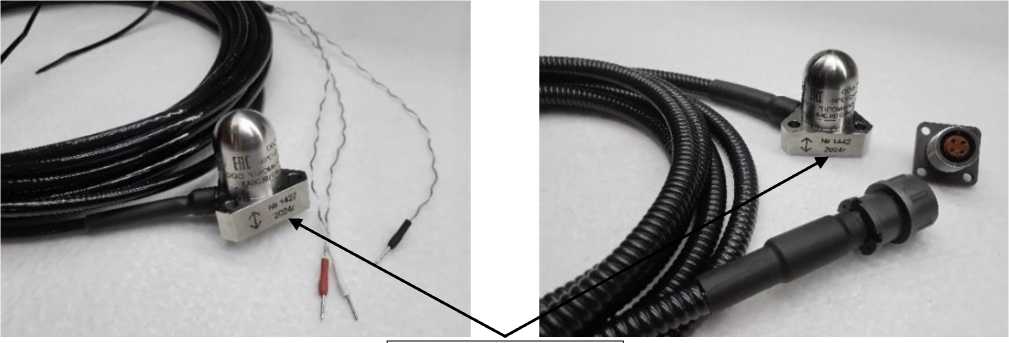

б) Датчики виброскорости с токовым выходом ДВСТ-2 и ДВСТ-3
Место нанесения заводского номера
в) Датчики виброскорости с токовым выходом ДВСТ-4
Рисунок 1 - Общий вид датчиков виброскорости с токовым выходом ДВСТ
Программное обеспечениеПрограммное обеспечение (ПО) ДВСТ-3 представляет собой встроенное ПО, является неотъемлемой частью изделия и предназначено для измерения аналоговых сигналов, их обработки и представления значений измеренных величин. Данное ПО реализовано только в модификации ДВСТ-3, в остальных модификациях программная обработка не проводится.
ПО ДВСТ-3 реализует контроль и оценку измеренных величин, хранение измеренных величин, управление прибором при проведении измерений. Внутреннее ПО загружается в долговременную оперативную память датчика на предприятии-изготовителе.
ПО, необходимое для функционирования программы, находится в энергонезависимой памяти микропроцессора.
ПО написано на языке С в среде CodeVision.
ПО ДВСТ-3 реализует следующие функции:
-
• получение от АЦП цифровых отсчетов сигналов с последующей обработкой и вычислением численных значений измеряемых параметров;
-
• переключение диапазонов измерения виброскорости;
-
• сравнение измеренных значений с заданными пороговыми значениями;
-
• передача измеренных значений по цифровому интерфейсу Bell-202;
-
• передача измеренных значений по аналоговому интерфейсу (4 - 20) мА.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО ДВСТ-3 |
|
Номер версии (идентификационный номер) ПО |
01 |
|
Цифровой идентификатор ПО |
ОхВFВС |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-16 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения СКЗ виброскорости, мм/с, для:
|
от 0,5 до 10 от 1 до 20 от 1,5 до 30 от 2,5 до 50 |
|
Пределы допускаемой основной относительной погрешности преобразования СКЗ виброскорости на калибровочной частоте 79,4 Гц, % |
±5 |
|
Рабочий диапазон частот, Гц |
от 10 до 1000 |
|
Номинальное значение коэффициента преобразования СКЗ виброскорости в ток для подключения вторичных регистрирующих приборов, мА^с/мм:
|
1,6 0,8 0,533 0,32 |
|
Частотная характеристика в диапазоне частот от 2,5 до 4000 Гц |
в соответствии с ГОСТ ISO 2954-2014 |
|
Диапазон значений выходного тока, мА |
от 4 до 20 |
|
Сопротивление нагрузки, Ом, не более |
500 |
|
Допускаемый максимальный коэффициент амплитуды входного сигнала |
3 |
|
Относительный коэффициент поперечного преобразования, в диапазоне частот от 10 Гц до 1000 Гц, %, не более |
5 |
|
Относительная погрешность преобразования, в течение времени непрерывной работы 8 ч, %, не более |
±5 |
|
Коэффициент влияния магнитного поля частотой 50 Гц напряженностью 100 А/м, %-м/А, не более |
0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более (без кабеля): | |
|
- ДВСТ-1-[В]-[Х]-|га-[Е]-[С] |
0,25 |
|
- ДВСТ-2-[B]-[X]-[D]-[E]-[C], ДВСТ-3-CBHXHDHEHC] |
0,18 |
|
- ДВСТ-4-[B]-[X]-[D]-[E]]-[C] |
0,1 |
|
Габаритные размеры, мм, не более: | |
|
- ДВСТ-1-[В]-[Х]-^]-[Е]-[С] (длинахширинахвысота) |
44х44х42 |
|
- ДВСТ-2-[B]-[X]-[D]-[E]-[C], ДВСТ-3-CBHXHDHEHC] |
054x41 |
|
- ДВСТ-4-[B]-[X]-[D]-[E]]-[C] |
040x41 |
|
Рабочие условия эксплуатации: | |
|
- диапазон температур (для исполнения C), °С: |
от -40 до +80 (от -60 до +80) |
|
- относительная влажность воздуха при температуре 35 °С, %, не более |
95 |
|
Степень защиты по ГОСТ 14254 |
IP66/IP67 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017) |
0Ex ia IIC T5 Ga Х |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Вероятность безотказной работы за время 2000 ч, не менее |
0,93 |
Таблица 5 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-1
|
Обозначение исполнения |
Краткое наименование исполнения |
Способ механической защиты собственной соединительной линии |
Способ соединения с вторичной аппаратурой |
|
ВТ.01.00.000-01 |
ДВСТ-1-10-[Х]-Р |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.01.00.000-02 |
ДВСТ-1-10-[Х]-Р-Г |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.01.00.000-03 |
ДВСТ-1-10-[Х]-К |
МРПИнг |
Наконечники НТТТВИ |
|
ВТ.01.00.000-04 |
ДВСТ-1-10-[Х]-К-Г |
КГ | |
|
ВТ.01.00.000-05 |
ДВСТ-1-20-[Х]-Р |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.01.00.000-06 |
ДВСТ-1-20-[Х]-Р-Г |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.01.00.000-07 |
ДВСТ-1-20-[Х]-К |
МРПИнг |
Наконечники НТТТВИ |
|
ВТ.01.00.000-08 |
ДВСТ-1-20-[Х]-К-Г |
КГ | |
|
ВТ.01.00.000-09 |
ДВСТ-1-30-[Х]-Р |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.01.00.000-10 |
ДВСТ-1-30-[Х]-Р-Г |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.01.00.000-11 |
ДВСТ-1-30-[Х]-К |
МРПИнг |
Наконечники НТТТВИ |
|
ВТ.01.00.000-12 |
ДВСТ-1-30-[Х]-К-Г |
КГ | |
|
ВТ.01.00.000-13 |
ДВСТ-1-50-[Х]-Р |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.01.00.000-14 |
ДВСТ-1-50-[Х]-Р-Г |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.01.00.000-15 |
ДВСТ-1-50-[Х]-К |
МРПИнг |
Наконечники НТТТВИ |
|
ВТ.01.00.000-16 |
ДВСТ-1-50-[Х]-К-Г |
КГ |
Таблица 6 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-2
|
Обозначение исполнения |
Краткое наименование исполнения |
Способ механической защиты собственной соединительной линии |
Способ соединения с вторичной аппаратурой |
|
ВТ.04.00.000-01 |
ДВСТ-2-10-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.04.00.000-02 |
ДВСТ-2-10-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.04.00.000-03 |
ДВСТ-2-10-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.04.00.000-04 |
ДВСТ-2-10-[Х]-К-М |
МРПИнг | |
|
ВТ.04.00.000-05 |
ДВСТ-2-20-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.04.00.000-06 |
ДВСТ-2-20-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.04.00.000-07 |
ДВСТ-2-20-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.04.00.000-08 |
ДВСТ-2-20-[Х]-К-М |
МРПИнг | |
|
ВТ.04.00.000-09 |
ДВСТ-2-30-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.04.00.000-10 |
ДВСТ-2-30-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.04.00.000-11 |
ДВСТ-2-30-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.04.00.000-12 |
ДВСТ-2-30-[Х]-К-М |
МРПИнг | |
|
ВТ.04.00.000-13 |
ДВСТ-2-50-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.04.00.000-14 |
ДВСТ-2-50-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.04.00.000-15 |
ДВСТ-2-50-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.04.00.000-16 |
ДВСТ-2-50-[Х]-К-М |
МРПИнг |
Таблица 7 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-3
|
Обозначение исполнения |
Краткое наименование исполнения |
Способ механической защиты соединительной линии |
Способ соединения с вторичной аппаратурой |
|
ВТ.05.00.000-01 |
ДВСТ-3-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.05.00.000-02 |
ДВСТ-3-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.05.00.000-03 |
ДВСТ-3-[Х]-К |
КГ |
Наконечники НТТТВИ |
|
ВТ.05.00.000-04 |
ДВСТ-3-[Х]-К-М |
МРПИнг |
Таблица 8 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-4
|
Обозначение исполнения |
Краткое наименование исполнения |
Способ механической защиты соединительной линии |
Способ соединения с вторичной аппаратурой |
|
ВТ.07.00.000-01 |
ДВСТ-4-10-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.07.00.000-02 |
ДВСТ-4-10-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.07.00.000-03 |
ДВСТ-4-10-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.07.00.000-04 |
ДВСТ-4-10-[Х]-К-М |
МРПИнг | |
|
ВТ.07.00.000-05 |
ДВСТ-4-20-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.07.00.000-06 |
ДВСТ-4-20-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.07.00.000-07 |
ДВСТ-4-20-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.07.00.000-08 |
ДВСТ-4-20-[Х]-К-М |
МРПИнг | |
|
ВТ.07.00.000-09 |
ДВСТ-4-30-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.07.00.000-10 |
ДВСТ-4-30-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.07.00.000-11 |
ДВСТ-4-30-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.07.00.000-12 |
ДВСТ-4-30-[Х]-К-М |
МРПИнг | |
|
ВТ.07.00.000-13 |
ДВСТ-4-50-[Х]-Р |
КГ |
Соединитель FQ14-4TJ-6 |
|
ВТ.07.00.000-14 |
ДВСТ-4-50-[Х]-Р-М |
МРПИнг |
Соединитель 2РМТ14КПЭ4 |
|
ВТ.07.00.000-15 |
ДВСТ-4-50-[Х]-К |
КГ |
Наконечники НШВИ |
|
ВТ.07.00.000-16 |
ДВСТ-4-50-[Х]-К-М |
МРПИнг |
Примечания:
МРПИнг - использован металлорукав герметичный в ПВХ изоляции МРПИнг 6; - КГ - использован кабель геофизический КГ-3х0,2-0-80.
Знак утверждения типананосится на корпус датчиков ДВСТ-1, ДВСТ-2, ДВСТ-3, ДВСТ-4 методом гравирования и титульный лист эксплуатационной документации методом типографской печати.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик виброскорости с токовым выходом ДВСТ |
ВТ.01.00.000 ВТ.04.00.000 ВТ.05.00.000 ВТ.07.00.000 |
в соответствии с заказом |
|
Паспорт |
ВТ.01.00.000 ПС ВТ.04.00.000 ПС ВТ.05.00.000 ПС ВТ.07.00.000 ПС |
1 экз. на каждый датчик |
|
Руководство по эксплуатации |
ВТ.05.00.000 РЭ |
1 экз. на партию |
|
Методика поверки |
- |
1 экз. на партию |
приведены в разделе 2 «Использование по назначению» документа ВТ.05.00.000 РЭ «Датчики виброскорости с токовым выходом ДВСТ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений ТУ 4277-003-61196017-12 Датчики виброскорости с токовым выходом ДВСТ.
Технические условия (с изменениями от 09.04.2018)
Изготовитель
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор»)
ИНН 7604155176 Юридический адрес: 150008, Ярославская обл., г.о. город Ярославль, г. Ярославль, ул. 2-я Ляпинская, д. 28Д
Адрес места осуществления деятельности: 347900, Ростовская обл., г. Таганрог, ул. Лесная Биржа, д. 2, к. 3 (Филиал ООО «Виброприбор» - ТКБ «Виброприбор»)
Телефон (факс): (4852) 26-64-82, (8634) 32-79-53
\\ч'Ь-сайт:1шр: //www.vibropribor.ru
E-mail: general@vibropribor.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области»
(ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173 Телефон: (863) 264-19-74, 290-44-88, факс: (863) 291-08-02, 290-44-88
Web-сайт: http://rostcsm.ru
E-mail: info@rostcsm.ru, techotd@rostcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30042-13
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия»
(ФБУ «Тест-С.-Петербург») Адрес: 190020, г. Санкт-Петербург, вн. тер. г. м.о. Екатерингофский, ул. Курляндская, д. 1, литера А
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75 Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.311484
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_8 » ______ 2025 г. № 2001Лист № 1 Регистрационный № 79393-20 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода турбинные НТМНазначение средства измерений
Преобразователи расхода турбинные НТМ (далее - ПР) предназначены для измерений объема жидкости в напорных трубопроводах, а также для передачи размера единицы объема при поверке, калибровке и градуировке преобразователей расхода жидкости в составе эталонных расходомерных установок, поверочных измерительных комплексов.
Описание средства измерений
Принцип действия ПР основан на преобразовании частоты вращения геликоидного ротора в значение объемного расхода, при этом количество импульсов пропорционально объему жидкости, протекающей через ПР.
ПР состоит из следующих основных частей:
-
- корпус с фланцами;
-
- геликоидный ротор, установленный в картридже;
-
- стопорное кольцо, фиксирующее картридж в корпусе;
-
- сенсор.
При эксплуатации ПР поток жидкости через внутреннюю полость ПР вызывает вращение геликоидного ротора. Число оборотов ротора пропорционально объёму жидкости, прошедшей через ПР. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле сенсора, в чувствительном элементе сенсора наводится электродвижущая сила, преобразуемая сенсором в последовательность электрических импульсов, количество которых может быть измерено и пересчитано в значение объема жидкости измерительно-вычислительным комплексом, счетчиком импульсов или другими средствами обработки информации, утвержденных типов.
ПР выпускаются следующих моделей: НТМ01, НТМ015, НТМ02, НТМ03, НТМ04, НТМ06, НТМ08, НТМ10, НТМ12, НТМ16, НТМ18, НТМ20 отличающихся диаметром условного прохода, монтажной длиной.
По заказу ПР может комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять не менее 7 DN. Длина прямого участка трубопровода без струевыпрямительной секции должна составлять не менее 10 DN. Длина прямого участка после ПР должна составлять не менее 5 DN.
Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ASME B16.5 (ANSI 150, ANSI 300, ANSI 600 и др.) и ГОСТ 33259-2015.

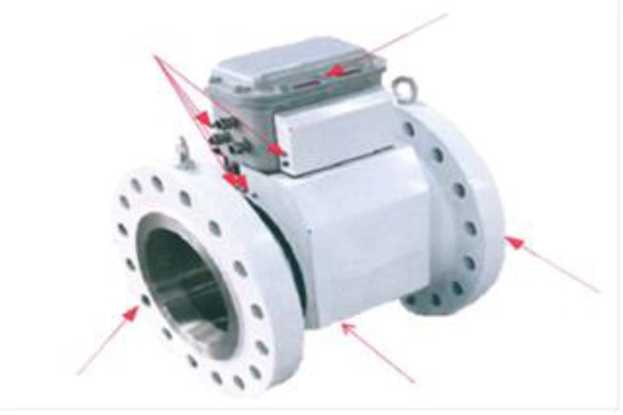

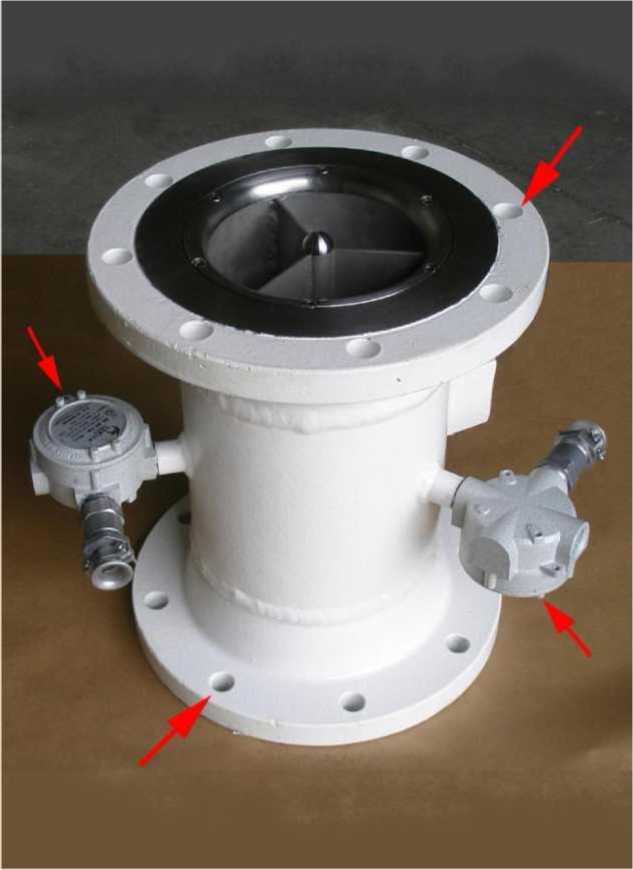

Общий вид ПР с указанием мест пломбирования приведен на рисунке 1.
Рисунок 1 - Общий вид ПР с указанием мест пломбирования
Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.
Метрологические и технические характеристикиприменения ПР. Нижний предел измерений диапазона расходов зависит от вязкости рабочей среды и согласовывается с изготовителем при заказе ПР.
2) ПР с пределом допускаемой относительной погрешности ±0,10 % изготавливаются по специальному заказу
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для моделей ПР | |||||||||||
|
НТМ01 |
НТМ015 |
НТМ02 |
НТМ03 |
НТМ04 |
НТМ06 |
НТМ08 |
НТМ10 |
НТМ12 |
НТМ16 |
НТМ18 |
НТМ20 | |
|
Диаметр условного прохода, мм (дюйм) |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
450 |
500 |
|
(1) |
(1,5) |
(2) |
(3) |
(4) |
(6) |
(8) |
(10) |
(12) |
(16) |
(18) |
(20) | |
|
Диапазон измерений расхода (возможные |
от 0,5 |
от 3,4 |
от 6 |
от 15 |
от 30 |
от 60 |
от 120 |
от 200 |
от 300 |
от 400 |
от 500 |
от 600 |
|
варианты в зависимости от заказа), м3/ч 1) |
до 14 |
до 34 |
до 60 |
до 150 |
до 300 |
до 600 |
до 1200 |
до 2000 |
до 3000 |
до 4000 |
до 5000 |
до 6000 |
|
от 0,54 |
от 3,6 |
от 6,4 |
от 16 |
от 32 |
от 64 |
от 128 |
от 214 |
от 321 |
от 428 |
от 535 |
от 642 | |
|
до 15 |
до 36,4 |
до 64 |
до 160 |
до 320 |
до 640 |
до 1280 |
до 2140 |
до 3210 |
до 4280 |
до 5885 |
до 6420 | |
|
Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, % |
±0,10; ±0 |
,15 2) | ||||||||||
|
Пределы допускаемой относительной | ||||||||||||
|
погрешности при измерении объема в |
±0,10 | |||||||||||
|
точке диапазона расхода, % | ||||||||||||
|
Среднее квадратичное отклонение | ||||||||||||
|
случайной составляющей погрешности, %, не более |
0,02 | |||||||||||
1) Допускается сужение диапазонов измерений расхода в соответствии с опросным листом или требованиями, определяющими назначение и область
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для моделей ПР | |||||||||||
|
НТМ01 |
НТМ015 |
НТМ02 |
НТМ03 |
НТМ04 |
НТМ06 |
НТМ08 |
НТМ10 |
НТМ12 |
НТМ16 |
НТМ18 |
НТМ20 | |
|
Напряжение питания постоянного тока, В |
от 6 до 30 | |||||||||||
|
Потребляемая мощность, Вт, не более |
0,5 | |||||||||||
|
Частота выходного сигнала, Гц, не более |
500 | |||||||||||
|
Условия эксплуатации: | ||||||||||||
|
- рабочая среда |
вода, н |
ефть, нефтепродукты, химикаты, промышленные жидкости | ||||||||||
|
- давление рабочей среды, МПа, не более |
10; 15; 25 |
10; 15 |
10 | |||||||||
|
- диапазон температуры рабочей среды, °С |
от -40 до +150 | |||||||||||
|
- диапазон кинематической вязкости | ||||||||||||
|
рабочей среды, сСт |
до 150 (по специальному заказу до 1500) | |||||||||||
|
- диапазон температуры окружающего |
от -55 до +60 | |||||||||||
|
воздуха, °С | ||||||||||||
|
Монтажная длина, мм, не более |
140 |
165 |
165 |
254 |
305 |
356 |
406 |
508 |
610 |
813 |
914 |
1016 |
|
Масса 2), кг, не более - с фланцами ANSI 150 |
8,0 |
12,0 |
15,0 |
25,0 |
38,0 |
42,0 |
74,0 |
108,0 |
182,0 |
289,0 |
385,0 |
460,0 |
|
- с фланцами ANSI 300 |
9,0 |
14,0 |
16,5 |
29,0 |
51,0 |
59,0 |
98,0 |
147,0 |
234,0 |
392,0 |
- |
620,0 |
|
- с фланцами ANSI 600 |
10,0 |
15,5 |
19,0 |
33,0 |
63,0 |
83,0 |
139,0 |
224,0 |
304,0 |
489,0 |
- |
- |
|
Средний срок службы, лет |
10 | |||||||||||
|
Средняя наработка на отказ, ч |
70000 | |||||||||||
|
1) Диапазон кинематической вязкости рабочей |
среды согласовывается с изготовителем при заказе ПР. | |||||||||||
|
2) Масса ПР с фланцами других типов уточняется при изготовлении ПР. | ||||||||||||
наносится на титульный лист руководства по эксплуатации типографским способом и на ПР в виде наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность ПР
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода турбинный |
НТМ |
1 шт. |
|
Секция струевыпрямительная |
— |
1 шт. по заказу |
|
Комплект запасных частей и принадлежностей |
- |
Состав комплекта по заказу |
|
Руководство по эксплуатации |
E 1690.00 РЭ |
1 экз. в один адрес |
|
Паспорт |
E 1690.00 ПС |
1 экз. |
Приказ Росстандарта от 26.09.2022 г. № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.63-003-09827511-2019 Преобразователи расхода турбинные HTM. Технические условия
ПравообладательОбщество с ограниченной ответственностью «НефтеГазМетрология»
(ООО «НГМ»)
ИНН 3123370374
Юридический адрес: РФ, 308009, г. Белгород, ул. Волчанская, д. 167
Телефон: (4722) 402-111
Телефон/факс: (4722) 402-112
Web-сайт: www.oilgm.ru
E-mail: info@oilgm.ru
ИзготовительОбщество с ограниченной ответственностью «НефтеГазМетрология»
(ООО «НГМ»)
ИНН 3123370374
Адрес: РФ, 308009, г. Белгород, ул. Волчанская, д. 167
Телефон: +7 (4722) 402-111
Телефон/факс: +7 (4722) 402-112
Web-сайт: www.oilgm.ru
E-mail: info@oilgm.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: +7 843 272 46 11
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310592
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77/437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « 18 » сентябр5 2025 Г. № 2001Лист № 1 Регистрационный № 79419-20 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LVНазначение средства измерений
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - ПР) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах, а также для применения в составе эталонных расходомерных установок, поверочных измерительных комплексов.
Описание средства измерений
Принцип действия ПР основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости по направлению движения и против него. Разность этих времен пропорциональна средней скорости движения жидкости. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.
ПР состоит из следующих основных частей:
-
- первичный преобразователь;
-
- электронный блок;
-
- струевыпрямительная секция, устанавливаемая на входном прямолинейном участке (по заказу).
Первичный преобразователь состоит из цилиндрического измерительного участка с установленными ультразвуковыми датчиками, образующими акустические каналы, и присоединительных фланцев.
При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений интервалов времени электронный блок вычисляет среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По значению средней скорости электронный блок вычисляет объемный расход и объем измеряемой среды. Опционально, для вычисления объемного расхода и объема измеряемой среды дополнительно может применяться значение вязкости измеряемой среды, информация о котором в непрерывном режиме в цифровом виде через коммуникационный интерфейс RS485 должна поступать в электронный блок ПР.
Измеренное значение объема рабочей среды может быть передано электронным блоком ПР в виде частотно-импульсного сигнала для дальнейшей обработки измерительновычислительному комплексу, счетчику импульсов или другому средству обработки информации утвержденного типа.
Для передачи измеренных и вычисленных величин на внешние средства обработки информации, а также для конфигурирования электронного блока ПР может быть использован Ethernet IEEE 802.3 порт или (опционально) другие средства передачи цифровой информации.
ПР выпускаются следующих типоразмеров: DFX04, DFX06, DFX08, DFX10, DFX12, DFX14, DFX16, DFX18, DFX20, DFX24, DFX26, DFX28, DFX30, DFX32, отличающихся диаметром условного прохода, монтажной длиной.
Все типоразмеры ПР выпускаются в двух модификациях, отличающихся количеством установленных ультразвуковых датчиков: DFX-ММ и DFX-LV. В ПР модификации DFX-ММ установлены 16 ультразвуковых датчиков, образующих 32 акустических канала; в ПР DFX-LV - 10 ультразвуковых датчиков, образующих 15 акустических каналов.
По заказу ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять DN10. Длина прямого участка трубопровода без струевыпрямительной секции определяется Изготовителем при заказе ПР. Длина прямого участка после ПР должна составлять не менее DN5.
Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ГОСТ, ASME, DIN.
Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.
Общий вид ПР с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид ПР с указанием мест пломбировки
Программное обеспечениеПР имеют встроенное ПО, которое производит обработку результатов измерений и их передачу на внешние устройства.
Встроенное ПО записывается на заводе-изготовителе. Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Meter-Firmware |
|
Номер версии (идентификационный номер) ПО |
Не ниже 115.1110 |
|
Цифровой идентификатор ПО |
- |
Идентификация встроенного ПО проводится только техническими специалистами завода-изготовителя с помощью специализированного программного обеспечения. ПО вместе с расходомерами не поставляется.
Влияние ПО на метрологические характеристики ПР учтено при нормировании метрологических характеристик ПР. Уровень защиты ПО ПР «высокий» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью ПР.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для типоразмеров ПР | |||||||||||||
|
DFX04 |
DFX06 |
DFX08 |
DFX10 |
DFX12 |
DFX14 |
DFX16 |
DFX18 |
DFX20 |
DFX24 |
DFX26 |
DFX28 |
DFX30 |
DFX32 | |
|
Диаметр условного прохода, мм |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
800 |
|
(дюйм) |
(4) |
(6) |
(8) |
(10) |
(12) |
(14) |
(16) |
(18) |
(20) |
(24) |
(26) |
(28) |
(30) |
(32) |
|
Диапазон измерений расхода 1), м3/ч | ||||||||||||||
|
- ПР модификации DFX-ММ |
от 15 |
от 30 |
от 60 |
от 90 |
от 130 |
от 160 |
от 200 |
от 250 |
от 350 |
от 500 |
от 600 |
от 700 |
от 900 |
от 1000 |
|
до 380 |
до 800 |
до 1400 |
до 2200 |
до 3200 |
до 3800 |
до 5000 |
до 6200 |
до 7800 |
до 11000 |
до 13000 |
до 16000 |
до 18000 |
до 20000 | |
|
- ПР модификации DFX-LV |
от 17 |
от 40 |
от 70 |
от 110 |
от 160 |
от 190 |
от 250 |
от 310 |
от 390 |
от 550 |
от 650 |
от 800 |
от 900 |
от 1000 |
|
до 380 |
до 800 |
до 1400 |
до 2200 |
до 3200 |
до 3800 |
до 5000 |
до 6200 |
до 7800 |
до 11000 |
до 13000 |
до 16000 |
до 18000 |
до 20000 | |
|
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема ПР модификации DFX-ММ |
[, % | |||||||||||||
|
Пределы допускаемой | ||||||||||||||
|
относительной погрешности при |
±0,102); ±0,15; ±0,203) | |||||||||||||
|
измерении объема в диапазоне измерений расхода, % | ||||||||||||||
|
Пределы допускаемой | ||||||||||||||
|
относительной погрешности при измерении объема в точке |
±0,10 | |||||||||||||
|
диапазона расхода, % | ||||||||||||||
|
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема ПР модификации DFX-LV, % | ||||||||||||||
|
Пределы допускаемой | ||||||||||||||
|
относительной погрешности при |
±0,154); ±0.40 | |||||||||||||
|
измерении объема в диапазоне измерений расхода, % | ||||||||||||||
|
Примечания: | ||||||||||||||
|
1) Допускается сужение диапазонов измерений расхода в соответствии с опросным |
листом |
или требованиями, определяющими назначение | ||||||||||||
|
и область применения ПР. | ||||||||||||||
|
2 ПР с пределом допускаемой относительной погрешности ±0,10 % изготавливаются по специальному заказу. | ||||||||||||||
|
3) При поверке по поверочной установке и нескольким компараторам объема (массы). |
ПР с пределом допускаемой относительной погрешности | |||||||||||||
|
±0,15 % для условий поверки по ПУ и нескольким компараторам объема (массы) изготавливаются по специальному заказу. | ||||||||||||||
|
4) ПР с пределом допускаемой относительной погрешности ±0,15 % изготавливаются по специальному заказу. | ||||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для типоразмеров ПР | |||||||||||||
|
DFX04 |
DFX06 |
DFX08 |
DFX10 |
DFX12 |
DFX14 |
DFX16 |
DFX18 |
DFX20 |
DFX24 |
DFX26 |
DFX28 |
DFX30 |
DFX32 | |
|
Параметры электрического питания: | ||||||||||||||
|
- напряжение питания переменным током, В |
от 85 до 264 | |||||||||||||
|
- напряжение питания постоянным током, В |
от 18 до 32 | |||||||||||||
|
- частота напряжения переменного тока, Гц |
от 47 до 63 | |||||||||||||
|
- потребляемая мощность, Вт, не более а) ПР модификации DFX-ММ б) ПР модификации DFX-LV |
10 15 | |||||||||||||
|
Монтажная длина, мм | ||||||||||||||
|
- ПР модификации DFX-ММ |
406 |
457 |
508 |
559 |
610 |
711 |
813 |
914 |
1016 |
1220 |
1321 |
1422 |
1524 |
1626 |
|
- ПР модификации DFX-LV |
406 |
457 |
508 |
559 |
610 |
711 |
813 |
914 |
1016 |
1220 |
1321 |
1422 |
1524 |
1626 |
|
Масса, кг, не более | ||||||||||||||
|
- ПР модификации DFX-ММ |
79 |
192 |
215 |
300 |
394 |
352 |
448 |
442 |
504 |
721 |
866 |
1035 |
1192 |
1322 |
|
- ПР модификации DFX-LV |
75 |
146 |
234 |
259 |
318 |
474 |
654 |
443 |
535 |
645 |
- |
- |
- |
- |
таблицы 3
|
Наименование характеристики |
Значение для типоразмеров ПР |
|
DFX04 DFX06 DFX08 DFX10 DFX12 DFX14 DFX16 DFX18 DFX20 DFX24 DFX26 DFX28 DFX30 DFX32 | |
|
Условия эксплуатации: | |
|
- рабочая среда |
вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат |
|
- давление рабочей среды, МПа, не более |
10 |
|
- диапазон температуры рабочей среды, °С |
от -55 до +120 |
|
- диапазон кинематической вязкости рабочей среды, сСт а) ПР модификации DFX-ММ б) ПР модификации DFX-LV |
до 600 (по специальному заказу до 1500)1) до 20 (по специальному заказу до 300)1) |
|
- диапазон температуры окружающего воздуха, °С а) ПР модификации DFX-ММ б) ПР модификации DFX-LV |
от -55 до +55 от -40 до +55 |
|
- диапазон плотности рабочей среды, кг/м3 |
от 400 до 1500 |
|
Выходные каналы |
Частотно-импульсные (2 шт.) |
|
Коммуникационные порты |
10/100BASE-T IEEE 802.3 Ethernetlink RJ45, IEEE 802.11 b/g, RS-485, оптоволокно |
|
Протоколы |
HTTP, HTTPS, TELNET, SNMP, Modbus TCP |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
70000 |
|
1) Диапазон кинематической вязкости рабочей среды согласовывается с изготовителем при заказе ПР. | |
наносится на титульный лист паспорта и руководства по эксплуатации ПР типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность преобразователей расхода жидкости ультразвуковых DFX-ММ, DFX-LV
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь расхода жидкости ультразвуковой DFX-ММ, DFX-LV |
_ |
1 комплект | |
|
Струевыпрямительная секция |
- |
1 комплект |
По требованию заказчика |
|
Комплект запасных частей и принадлежностей |
- |
1 комплект |
По требованию заказчика |
|
Руководство по эксплуатации |
Е 1688.00 РЭ |
1 экз. | |
|
Паспорт |
Е 1688.00 ПС |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
По требованию заказчика |
Приказ Росстандарта от 26.09.2022 г. № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.63-002-09827511-2019 «Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «НефтеГазМетрология»
(ООО «НГМ»)
ИНН 3123370374
Юридический адрес: РФ, 308009, г. Белгород, ул. Волчанская, д. 167
Телефон: (4722) 402-111
Телефон/факс: (4722) 402-112
Web-сайт: www.oilgm.ru
E-mail: info@oilgm.ru
ИзготовительОбщество с ограниченной ответственностью «НефтеГазМетрология» (ООО «НГМ»)
ИНН 3123370374
Адрес: РФ, 308009, г. Белгород, ул. Волчанская, д. 167
Телефон: (4722) 402-111
Телефон/факс: (4722) 402-112
Web-сайт: www.oilgm.ru
E-mail: info@oilgm.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: +7 843 272 46 11
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77/437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
18 сентября 2025 г.
2001
Москва
О внесении изменений в сведения об утвержденных типах
средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления
содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от «_8 »
и метрологии
сентябр; 2025 г. № 2°°_
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Хроматографы жидкостные портативные |
«БЛИЗАР CDT» |
80092-20 |
Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ») Адрес места осуществления деятельности: 143441, Московская обл., г. Красногорск, д. Гаврилково, кв-л 5 (ЭЖК Эдем тер.), влд. 12 Юридический адрес: 125212, г. Москва, ул. Адмирала Макарова, д. 21, кв. 33 |
Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ») Адрес места осуществления деятельности: 143441, Московская обл., г. Красногорск, д. Гаврилково, кв-л 5 (ЭЖК Эдем тер.), влд. 12 Юридический адрес: 125315, г. Москва, Ленинградский пр-кт, д. 76, к. 2, кв. 91 |
Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ»), г. Москва | ||
|
Телефон (факс): +7(495) 788-09-83; +7 (495) 755-77-61 Web-сайт: www.interlab.ru E-mail: interlab@interlab.r u |
Телефон (факс): +7(495) 788-09-83; +7 (495) 755-77-61 Web-сайт: www.interlab.ru E-mail: interlab@interlab.ru | |||||||
|
2. |
Вибропреобразователи |
ВТ-00Х |
85274-22 |
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор») Адрес: 150000, г. Ярославль, ул. Республиканская, д. 75, корп. 2, оф. 42 Адрес производства: 347900, г. Таганрог, Ростовской обл., ул. Лесная Биржа, д. 2, к. 3 Филиал ООО «Виброприбор» -ТКБ «Виброприбор» Телефон: +7 (4852) 26-64-82 Web-сайт: vibropribor.ru E-mail: general@vibroprib or.ru |
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор») Юридический адрес: 150008, Ярославская обл., г.о. город Ярославль, г. Ярославль, ул. 2я Ляпинская, д. 28Д Адрес производства: 347900, г. Таганрог, Ростовской обл., ул. Лесная Биржа, д. 2, к. 3 Филиал ООО «Виброприбор» -ТКБ «Виброприбор» Телефон: +7 (4852) 26-64-82 Web-сайт: vibropribor.ru E-mail: general@vibropribor .ru |
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор»), г. Ярославль |
|
3. |
Датчики виброскорости с токовым выходом |
ДВСТ |
53507-13 |
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор») Юридический адрес: 150000, г. Ярославль, ул. Республиканская, д. 75, корп. 2, оф. 42 Адрес места осуществления деятельности: 347900, Ростовская обл., г. Таганрог, ул. Лесная Биржа, д. 2, к. 3 (Филиал ООО «Виброприбор» -ТКБ «Виброприбор») Телефон (факс): (4852) 26-64-82, (8634) 32-79-53 |
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор») Юридический адрес: 150008, Ярославская обл., г.о. город Ярославль, г. Ярославль, ул. 2я Ляпинская, д. 28Д Адрес места осуществления деятельности: 347900, Ростовская обл., г. Таганрог, ул. Лесная Биржа, д. 2, к. 3 (Филиал ООО «Виброприбор» -ТКБ «Виброприбор») Телефон (факс): (4852) 26-64-82, (8634) 32-79-53 |
Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор»), г. Ярославль | ||
|
Web-cairrhttp: |
Web-cairrhttp: | |||||||
|
E-mail: general@vibroprib |
E-mail: general@vibropribor |
|
4. |
Преобразователи расхода турбинные |
HTM |
79393-20 |
Общество с ограниченной ответственностью «НефтеГазМетрологи я» (ООО «НГМ») Юридический адрес: РФ, 308009, г. Белгород, ул. Волчанская, д. 167 Телефон: (4722) 402111 Телефон/факс: (4722) 402-112 Web-сайт: www.oilgm.ru E-mail: info@oilgm.ru |
Общество с ограниченной ответственностью «НефтеГазМетрология» (ООО «НГМ»), г. Белгород | |||
|
5. |
Преобразователи расхода жидкости ультразвуковые |
DFX-MM, DFX-LV |
79419-20 |
Общество с ограниченной ответственностью «НефтеГазМетрологи я» (ООО «НГМ») Юридический адрес: РФ, 308009, г. Белгород, ул. Волчанская, д. 167 Телефон: (4722) 402111 Телефон/факс: (4722) 402-112 Web-сайт: www.oilgm.ru E-mail: info@oilgm.ru |
Общество с ограниченной ответственностью «НефтеГазМетрология» (ООО «НГМ»), г. Белгород |
