Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 424984
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 626 от 23.03.2023

2023 год
месяц March
сертификация программного обеспечения

1227 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 626

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение

типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Станции

комплексные радиотехнические аэродромные метеорологические

КРАМС-4

№ 11001

16175-13

МП 2551-0105-2013 с изменением

№ 1

МП 2551-0105-2022

25.01.

2023

Общество с ограниченной ответственностью «Институт радарной метеорологии» (ООО «ИРАМ»), Ленинградская обл., и. Воейково

ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург

2.

Контроллеры програм-мируемые логические

REGUL

R500S

Представле иные образцы от ООО «Прософт-Системы»: 11220335, 12226407, 12226409, 12226408, 12226406.

77285-20

ПБКМ.42435

9.004-02 МП

МП-115-2023

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург

22.09.

2022

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-

Системы»), г. Екатеринбург

ООО

«ПРОММАШ ТЕСТ

Метрология», г. Чехов

Представле иные образцы от ООО «Ре гЛаб»: 01221127, 12226411, 12226413, 12226412, 12226410.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 626

Лист № 1 Регистрационный № 16175-13 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4

Назначение средства измерений

Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4 (далее станции КРАМС-4) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, количества осадков.

Описание средства измерений

Принцип действия станций КРАМС-4 основан на дистанционном измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральное устройство, где результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются и формируются метеорологические сообщения.

Принцип действия первичных измерительных преобразователей:

- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;

- при измерении атмосферного давления основан на изменении емкости конденсатора (емкостной преобразователь) или изменении частоты вибрационно-частотного преобразователя (вибрационно-частотный преобразователь) в зависимости от изменения атмосферного давления;

- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);

- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота или ультразвуковым преобразователем;

- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);

- при измерении высоты облаков основан на измерении времени необходимого для прохождения импульса света до отражающей или рассеивающей среды;

- при измерении метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (импульсный фотометрический преобразователь).

Конструктивно станции КРАМС-4 построены по модульному принципу.

Станции КРАМС-4 состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования. Общий вид станций КРАМС-4 представлен на рисунке 1.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (далее - ПИП) и вспомогательного оборудования, размещенных по схемам, приведенным в эксплуатационной документации.

Модуль преобразователей измерительных состоит из преобразователей измерительных (контроллеров) и линий связи, размещенных совместно с ПИП метеорологических параметров.

Модуль центрального устройства состоит из ПЭВМ, линий связи, модемов, автономного программного обеспечения (ПО «Ки.ИТАВ.00005-02») и вспомогательного коммуникационного оборудования, размещенных в помещении служб метеорологического обеспечения аэродромов.

Станции КРАМС-4 выпускаются с различным количеством измерительных каналов. Количество измерительных каналов зависит от типа аэродрома (вертодрома), количества взлетно-посадочных полос. Количество измерительных каналов конкретной станции КРАМС-4 указывается в ее формуляре.

Станции КРАМС-4 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции КРАМС-4 имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.

Нанесение знака поверки на станции КРАМС-4 не предусмотрено. Заводской номер, состоящий из 5 арабских цифр, наносится на корпус центрального устройства в виде наклейки.

Общая схема станций КРАМС-4 с указанием мест расположения ПИП представлена на рисунке 1. Места нанесения заводского номера и знака утверждения типа на корпус станций КРАМС-4 представлены на рисунке 2.

Пломбировка не предусмотрена, для защиты станций КРАМС-4 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

Приказ Росстандарта №626 от 23.03.2023, https://oei-analitika.ru

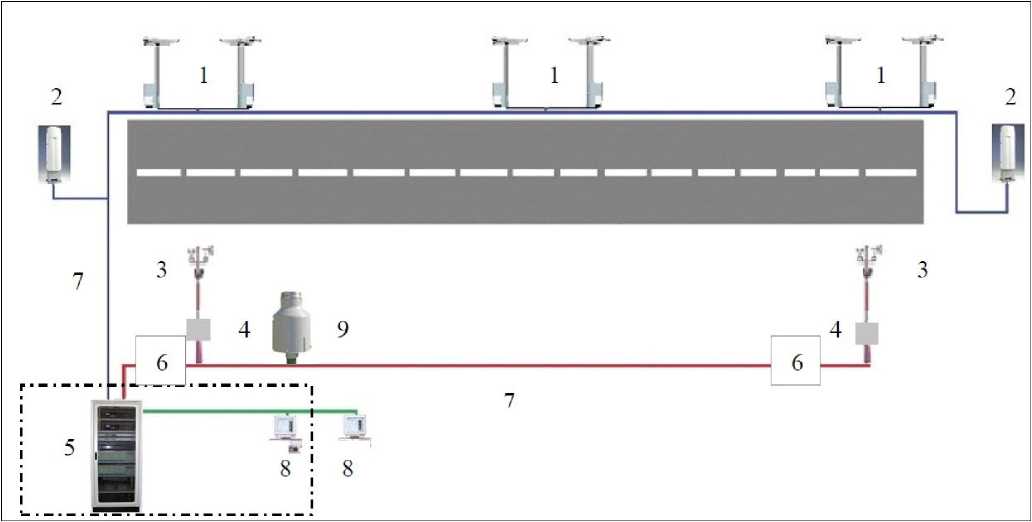

Рисунок 1 - Общая схема станций КРАМС-4 с указанием мест расположения ПИП:

1 - ПИП метеорологической оптической дальности, 2 - ПИП высоты облаков, 3 - ПИП скорости и направления воздушного потока, 4 - ПИП температуры и влажности воздуха, 5 - модуль центрального устройства, 6 - модуль преобразователей измерительных, 7 - линии связи, 8 - ПИП атмосферного давления, 9 - ПИП количества осадков

Место нанесения заводского номера и знака утверждения типа

Приказ Росстандарта №626 от 23.03.2023, https://oei-analitika.ru

Замки на

корпусе

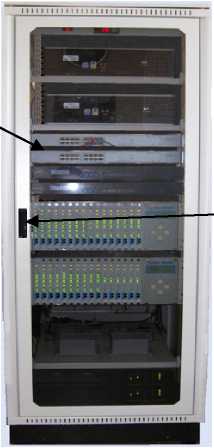

Рисунок 2 - Схема расположения замков станции КРАМС-4

Измерительные каналы станции КРАМС-4 комплектуются первичными измерительными преобразователями из таблицы 1.

Таблица 1 - Перечень первичных измерительных преобразователей метеорологических параметров станции КРАМС-4

Наименование канала измерений

Первичные измерительные преобразователи

Канал измерений влажности и температуры воздуха

HMP45D

HMP155 ИТВВ

ТГА

ДТВВ-01

Канал измерений атмосферного давления

PMT16A

PTB200

PTB330

БРС-1М

БА-01

ДАДС-1

BARO-1

Канал измерений скорости воздушного потока

WAA151/252 WMT700 WM30/ WMS302m ИПВ-01 Ветромер-1 ДВВ ДСНВ

Пеленг СФ-03

Канал измерений направления воздушного потока

WAV151/252

WMT700

WM30/ WMS302m ИПВ-01

Ветромер-1 ДВВ ДСНВ Пеленг СФ-03

Канал измерений высоты нижней границы облаков

CL31/CL31m

CT25K

ДВО-2

РВО-5 СД-02-2006 SKYDEX-15

ДОЛ-2

Наименование канала измерений

Первичные измерительные преобразователи

Канал измерений метеорологической оптической дальности

LT31

MITRAS

FD12/FD12P

FS11/FS11P

PWD/PWD22m

ФИ-3

ИМДВ-1

FD70

ДМДВ

ОХТА

ФИ-4

Пеленг СФ-01

Пеленг СЛ-03

Канал измерений количества осадков

RG13/RG13H

OTT Pluvio2

Преобразователи измерительные

QML201/QML 201 (Сайма)

WT серии 500 QLI50 WAC155 TMA155

Программное обеспечение

Станции КРАМС-4 имеют автономное программное обеспечение «Ли.ИТАВ.00005-02», которое является полностью метрологически значимым. Автономное ПО «Ли.ИТАВ.00005-02» обеспечивает прием, обработку, отображение, анализ и архивирование результатов измерений, создание метеорологических сообщений, проверку состояния станций.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RU.HTAB.00005-02

Номер версии (идентификационный номер) ПО

Krams.exe

не ниже 13.01

Port.exe

не ниже 13.01

Priem4.exe

не ниже 13.01

TelgEdit.exe

не ниже 13.01

View arx.exe

не ниже 13.01

AB6.exe

не ниже 13.01

View sens.exe

не ниже 13.01

Sens arx.exe

не ниже 13.01

Diag.exe

не ниже 13.01

Graphics.exe

не ниже 13.01

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК атмосферного давления

PMT16A,

РТВ330,

РТВ220,

БРС-1М,

BARO-1

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

ДАДС-1

Диапазон измерений атмосферного давления, гПа

от 500 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,5

БА-01

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,33

ИК

температуры воздуха

HMP45D

Диапазон измерений температуры, °С

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне св. -30 °С до +50 °С включ.;

  • - в диапазоне от -40 °С до -30 °С включ. и в диапазоне св. +50 °С до +60 °С

±0,2

±0,4

HMP155

Диапазон измерений температуры, °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне св. -30 °С до +50 °С включ.;

  • - в диапазоне от -60 °С до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК

температуры воздуха

ИТВВ

Диапазон измерений температуры, °C

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °C:

  • - в диапазоне св. -30 °С до +60 °С;

  • - в диапазоне от -60 °С до -30 °С включ.

±0,2

±0,3

ДТВВ-01

Диапазон измерений температуры, °C

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0,4

ТГА

Диапазон измерений температуры, °C

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры,°С:

  • - в диапазоне от -60 °С до +20 °С включ.

  • - в диапазоне св. +20 °С до +60 °С

±(0,226-0,0028Ч*1)

±(0,055+0,0057-t*1)

ИК относительной влажности воздуха

HMP45D,

HMP155

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:

  • - в диапазоне от 0 % до 90 % включ.;

  • - в диапазоне св. 90 % до 100 %

±3

±4

ИТВВ

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерении относительной влажности, %:

  • - в диапазоне св. 20 % до 90% включ.;

  • - в диапазоне от 0 % до 20% включ.; и в диапазоне св. 90 % до 100 %

н- н-

ИК относительной влажности воздуха

ДТВВ-01

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерении относительной влажности, %

  • - в диапазоне св. 10 % до 90 % включ.;

  • - в диапазоне от 0 % до 10 % включ.; и в диапазоне св. 90 % до 100 %

±2

±5

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК

относительной влажности воздуха

ТГА

Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от -40 °С до +60 °С), %

от 1 до 98

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:

  • - при температуре от +15 °С до +25 °С включ.

  • - при температуре от -40 °С до -10 °С;

  • - при температуре от -10 °С до 0 °С;

  • - при температуре от 0 °С до +15 °С и св. +25 °С до +40 °С включ.;

  • - при температуре св. +40 °С до +60 °С

±3

±7,0

±4,0 ±(3+0,008^*2)

±(3+0,012^*2)

ИК скорости воздушного потока

ИПВ-01,

WAA151,

WAA252,

WMT700,

WM30/ WMS302m, ДВВ, ДСНВ

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: -в диапазоне от 0,5 до 5 м/с включ.; -в диапазоне св. 5 до 60 м/с

±0,5

±(0,3-0,04А'*3)

Пеленг СФ-03

Диапазон измерений скорости воздушного потока, м/с

от 1 до 55

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:

-в диапазоне от 1 до 5 м/с включ.; -в диапазоне св. 5 до 55 м/с

±0,5

±(0,3-0,04А'*3)

Ветромер-1

Диапазон измерений скорости воздушного потока, м/с

от 0,7 до 55

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,3+0,05V3)

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК направления воздушного потока

WAV151,

WAV252,

WMT700,

WM30/

WMS302m,

Ветромер-1

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±3°

Пеленг СФ-03

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±5°

ИПВ-01

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока:

-в диапазоне от 0,5 до 1 м/с включ.;

- в диапазоне св. 1 м/c до 60 м/с

±10°

±3°

ДВВ, ДСНВ

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

СД

ИК высоты нижней границы облаков

CL31, ДОЛ-2,

SKYDEX-15

Диапазон измерений высоты нижней границы облаков, м

от 10 до 7600

Пределы допускаемой погрешности измерений высоты нижней границы облаков:

  • - абсолютной, в диапазоне от 10 до 100 м включ., м;

  • - относительной, в диапазоне св. 100 до 7600 м, %

±10

±10

CL31m,

CT25k,

СД-02-2006,

РВО-5,

ДВО-2

Диапазон измерений высоты нижней границы облаков, м

от 10 до 3000

Пределы допускаемой погрешности измерений высоты нижней границы облаков:

  • - абсолютной, в диапазоне от 10 до 100 м включ., м;

  • - относительной, в диапазоне св. 100 до 3000 м, %

±10

±10

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК метеорологической оптической дальности

LT31, MITRAS

Диапазон измерений метеорологической оптической дальности, м

от 10 до 10000

Пределы допускаемой относительной погрешности               измерений

метеорологической         оптической

дальности, %:

  • - в диапазоне от 10 до 2000 м включ.;

  • - в диапазоне св. 2000 до 4500 м включ.;

  • - в диапазоне св. 4500 до 6500 м включ.;

  • - в диапазоне св. 6500 до 10000 м

±5

±10

±15

±20

ФИ-4

Диапазон измерений метеорологической оптической дальности: м:

  • - при измерительной базе 35 м;

  • - при измерительной базе 100 м

от 20 до 6000 от 45 до 10000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

  • - в диапазоне от 20 до 250 м включ.;

  • - в диапазоне св. 250 до 3000 м включ.;

  • - в диапазоне св. 3000 до 10000 м

±15

±10

±20

ФИ-3,

Пеленг СФ-01, ИМДВ-1

Диапазон измерений метеорологической оптической дальности, м:

  • - при измерительной базе 50 м;

  • - при измерительной базе 70 м;

  • - при измерительной базе 100 м

от 30 до 4000 от 40 до 6000 от 60 до 8000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

  • - в диапазоне от 30 до 200 м включ.;

  • - в диапазоне св. 200 до 400 м включ.;

  • - в диапазоне св. 400 до 1500 м включ.;

  • - в диапазоне св. 1500 до 3000 м включ.;

  • - в диапазоне св. 3000 до 8000 м

±15

±10

±7

±10

±20

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК метеорологической оптической дальности

FS11/FS11P,

FD12/FD12P, PWD/PWD22m,

Пеленг СЛ-03

Диапазон измерений метеорологической оптической дальности, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

-в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 20000 м

±10

±20

FD70

Диапазон измерений метеорологической оптической дальности, м

от 10 до 50000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

  • - в диапазоне от 10 до 600 м включ.;

  • - в диапазоне св. 600 до 10000 м включ.;

  • - в диапазоне св. 10000 до 50000 м

±8

±10

±20

ДМДВ,

ОХТА

Диапазон                 измерений

метеорологической        оптической

дальности, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

  • - в диапазоне от 10 до 600 м включ.;

  • - в диапазоне св. 600 до 10000 м включ.;

  • - в диапазоне св. 10000 до 20000 м

±8

±10

±20

ИК

количества

осадков

RG13, RG13H

Диапазон измерений количества осадков, мм

от 0,2 до 200

Пределы допускаемой абсолютной погрешности измерений количества осадков, мм

±(0,2+0,05^X*4)

Pluvio2

Диапазон измерений количества осадков, мм

от 0,2 до 1500

Пределы допускаемой абсолютной погрешности измерений количества осадков, мм

±(1+0,0bX*4)

Примечание:

*1t - измеренное значение температуры, °С;

*2

ф - измеренное значение относительной влажности воздуха, %; *3V - измеренное значение скорости воздушного потока, м/с; *4

X - измеренное значение количества осадков, мм

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В

220+22

-частота переменного тока, Гц

50+1

Потребляемая мощность, В^А, не более

2500

Габаритные размеры, масса

длина,

ширина,

высота,

диаметр,

масса,

мм,

мм,

мм,

мм,

кг,

не более

не более

не более

не более

не более

Центральное устройство станции КРАМС-4

2100

700

1900

686

Измерители влажности и температуры HMP45D

235

24

0,35

Измерители влажности и температуры HMP155

235

24

0,18

Термогигрометр авиаметеорологический ТГА: -датчик HMP155

240

25

0,18

-пульт управления

230

185

85

1,3

-модуль связи

150

150

60

1,3

-модуль сопряжения

200

200

120

2,8

Датчик влажности-температуры ДТВВ-01

330

70

35

0,25

Измеритель температуры и влажности воздуха ИТВВ

265

25

0,1

Преобразователи скорости воздушного потока

WAA151/252

240/270

90/90

0,57/0,85

Преобразователи направления воздушного потока

WAV151/252

240/260

90/90

0,57/0,80

Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700

250

350

285

2,00

Преобразователи скорости и направления воздушного потока WM30

300/355

90/90

0,66/0,85

Анеморумбометры «Ветромер-1»:

Преобразователь скорости и направления воздушного

потока

410

240

460

2

Пульт дистанционный

240

130

50

0,3

Блок питания

110

75

75

0,5

Измерители параметров ветра ИПВ-01

500

300

2,50

Датчик скорости и направления ветра ДВВ:

550

173

37

1,1

Датчик скорости и направления ветра ДСНВ: -диаметр флюгарки

330

3,4

-высота

375

Анеморумбометр Пеленг СФ-03:

-анемометр

375

325

325

1,1

-румбометр

554

626

87

1,6

-блок питания

155

300

230

4,6

-блок измерения (с траверсой)

125

890

165

4,0

Наименование характеристики

Значение

Габаритные размеры, масса

длина,

ширина,

высота,

диаметр,

масса,

мм,

мм,

мм,

мм,

кг,

не более

не более

не более

не более

не более

Датчики давления PMT16A

82

25

14

0,9

Барометры цифровые серии PTB200

120

145

65

0,95

Барометры цифровые PTB330

183

116

77

1,5

Барометры рабочие сетевые БРС-1М

205

180

65

2,0

Барометр авиаметеорологический БА-01

185

230

85

1,39

Датчик атмосферного давления ДАДС-1

134

117

93

от 0,75 до 1,05

Датчик давления BARO-1

30

5

50

0,50

Измерители высоты облаков CL31

245

220

1190

18,5

Измерители высоты облаков CL31m

298

219

670

16,4

Измерители облачности Пеленг СД-02-2006

1300

700

350

50,0

Датчики высоты облаков CT25K

378

447

1335

18,5

Измерители высоты облаков ДВО-2: Приемник

610

570

600

70,0

Передатчик

610

570

600

70,0

Блок измерительный

490

495

170

9,0

Пульт дистанционный

240

190

90

3,5

Регистраторы высоты облаков РВО-5: Приемник

540

740

530

30,0

Передатчик

540

675

530

33,0

Блок сопряжения

275

330

40

10,0

Пульт дистанционный

250

250

80

2,0

Прибор измерения высоты облачности SKYDEX-15

855

530

45

Датчик облаков лазерный ДОЛ-2: -устройство приемопередающее

360

510

960

41,0

-блок управления

330

260

140

4,5

Трансмиссометры LT31

Приемник

1022

420

2685

85,0

Передатчик

1022

420

2685

82,0

Трансмиссометры MITRAS Приемник

Передатчик

980

225

390

35,0

Измерители дальности видимости ФИ-3: Блок фотометрический

240

270

820

16,0

Блок отражательный

210

215

500

7,0

Блок индикации

185

85

220

2,5

Шит сетевой

180

220

120

5,0

Наименование характеристики

Значение

Габаритные размеры, масса

длина,

ширина,

высота,

диаметр,

масса,

мм,

мм,

мм,

мм,

кг,

не более

не более

не более

не более

не более

Измерители метеорологической дальности видимости

ИМДВ-01:

Излучатель

1186

370

1548

53,0

Приемник

1186

370

1548

53,5

Блок электроники

255

386

470

15,5

Блок сопряжения

265

186

94

0,9

Блок управления и индикации

330

275

40

10,0

Нефелометры FD12/FD12P

980

1650

2100

20,0

Нефелометры FS11

900

2800

37,0

Нефелометры PWD/ PWD22m

404

695

199

3,0

Нефелометр FD70 -измерительный блок

883

551

354

6

-интерфейсный блок

320

380

885

25

Датчик метеорологической дальности видимости ДМДВ

385

780

152

4

Датчик метеорологической дальности видимости ОХТА

385

780

152

4

Измеритель дальности видимости ФИ-4: -БФ

250

270

820

17,0

-БО

115

356

200

4,0

-БУ

330

270

150

4,5

Прибор для измерения метеорологической дальности видимости Пеленг СФ-01:

-блок электроники с кожухом

470

250

386

15,0

-блок сопряжения

115

262

188

1,0

-блок защиты модема

33

88

45

0,07

-излучатель с колонкой

1640

1206

375

53,0

-приемник с колонкой

1640

1206

375

53,5

Нефелометр Пеленг СЛ-03

500

820

2600

45

Осадкомеры RG13/RG13H

390

300

2,5

Датчики атмосферных осадков Pluvio2

850

480

15

Преобразователи измерительные: QML201/QML201 (Сайма);

191

96

54

0,5

WT500;

57

125

80

0,4

QLI50;

207

138

62

1,2

TMA155

127

82

58

1,5

Наименование характеристики

Значение

Средняя наработка до отказа, ч

10000

Срок службы, лет

10

Условия эксплуатации центрального устройства:

-температура воздуха, °C

-относительная влажность воздуха, %

от +5 до +40

-атмосферное давление, гПа

от 0 до 100

Условия эксплуатации измерительных каналов и

от 600 до 1100

оборудования, размещаемого на открытом воздухе:

-температура воздуха, °C

от -50 до +50

-относительная влажность воздуха, %

от 0 до 100

-атмосферное давление, гПа

от 600 до 1100

Знак утверждения типа

наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации ИТАВ.416311.005РЭ.

Комплектность средства измерений

Таблица 5 - Комплектность станции КРАМС-4

Наименование

Обозначение

Количество

Станция комплексная радиотехническая аэродромная метеорологическая

КРАМС-4*

1 шт.

Руководство по эксплуатации

ИТАВ.416311.005РЭ

1 экз.

Формуляр

ИТАВ.416311.005ФО

1 экз.

*Количество и состав измерительных каналов конкретной станции КРАМС-4 указывается в ее формуляре.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Описание и работа составных частей станции КРАМС-4» Руководства по эксплуатации ИТАВ.416311.005РЭ.

Нормативные и технические документы, устанавливающие требования к станциям комплексным радиотехническим аэродромным метеорологическим КРАМС-4

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-101 - V107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г.№ 2900;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г.№ 2815;

Технические условия ИТАВ.416311.005-01ТУ «Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4. Технические условия.»

Изготовитель

Общество с ограниченной ответственностью «Институт радарной метеорологии» (ООО «ИРАМ»)

ИНН 4703149837

Адрес: 188685, Ленинградская обл., Всеволожский р-н, п. Воейково, д. 15

Телефон (факс): 8(81370) 75-171

Web-сайт: www.iram.ru

E-mail: iram@iram.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 626

Лист № 1 Регистрационный № 77285-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические REGUL R500S

Назначение средства измерений

Контроллеры программируемые логические REGUL R500S (далее по тексту -контроллеры) предназначены для преобразований напряжения и силы постоянного тока, а также для воспроизведения силы и напряжения постоянного тока.

Описание средства измерений

Принцип действия контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процесса, обработки цифрового кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.

Контроллеры реализуют следующие функции: поддержку «горячей» замены модулей и подключения крейтов расширения; возможность резервирования модулей; самодиагностику в фоновом режиме; индикацию состояния модуля и наличия входных/выходных сигналов; усреднение и интегрирование аналоговых входных сигналов; последовательный опрос дискретных каналов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием по встроенным интерфейсам RS-232, RS-485, Ethernet; сохранение полученных данных в энергонезависимой памяти; автоматический перезапуск контроллера при сбоях в работе.

Контроллеры соответствуют требованиям стандартов ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ IEC 61508-3-2018, ГОСТ Р МЭК 61508-4-2012, ГОСТ Р МЭК 61508-5-2012, ГОСТ Р МЭК 61508-6-2012, ГОСТ Р МЭК 61508-7-2012 и пригодны для использования в условиях необходимости обеспечения уровня полноты функциональной безопасности.

Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источника питания, центрального процессора, аналогового и дискретного ввода/вывода.

Типы модулей аналогового ввода/вывода приведены в таблице 1.

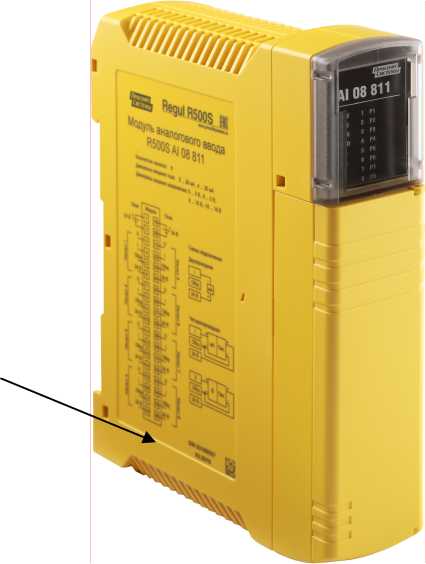

Общий вид модулей из состава контроллеров представлен на рисунке 1. Заводской номер контроллеров, состоящий из восьми арабских цифр, печатается в паспорте контроллеров и наносится методом лазерной гравировки на боковую часть корпуса контроллера. Место расположения            заводского            номера            указано            на

рисунке 1.

Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры. Пломбирование контроллеров не предусмотрено.

Заводской номер

Приказ Росстандарта №626 от 23.03.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид модулей аналогового ввода/вывода из состава контроллера.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей ЦП. ПО модулей ЦП, в свою очередь, состоит из системного ПО и прикладного ПО.

ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.

Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.

Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

RegulRTS

Номер версии (идентификационный номер) ПО среды исполнения

не ниже 3.5.6.1

Номер версии (идентификационный номер) ПО модулей ввода/вывода

не ниже 1.0.3.4

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Тип модуля

Количество каналов

Диапазоны преобразований/ воспроизведений аналоговых сигналов

Пределы допускаемой приведенной (к диапазону преобразования/воспроизведе-ния) погрешности

основной

дополнительно й на 1 °C

Модуль аналогового ввода AI XX 88Y

от 1 до 16

от 0 до 20 мА

от 4 до 20 мА поддержка HART-протокола

±0,1 %

±0,002 %

Модуль аналогового ввода

AI XX 84Y

от 1 до 16

от 0 до 20 мА от 4 до 20 мА

±0,05 %

±0,002 %

Модуль аналогового ввода AI XX 85Y

от 1 до 16

от -5 до +5 В

от 0 до +5 В от -10 до +10 В от 0 до +10 В

±0,1 %

±0,002 %

Модуль аналогового ввода AI XX 86Y

от 1 до 16

от -5 до +5 В

от 0 до +5 В от -10 до +10 В от 0 до +10 В

±0,05 %

±0,002 %

Модуль аналогового вывода AO XX 83Y

от 1 до 16

от 4 до 20 мА

±0,3 %

±0,0025 %

от -10 до +10 В от 0 до +10 В

±0,1 %

Примечания

  • 1. «XX» - количество каналов, «Y» - номер разработки.

  • 2. При расчете погрешности контроллеров при рабочих условиях основная и дополнительная

погрешности суммируются алгебраически.

Таблица 3 - Технические характеристики

Наименование параметра

Значение

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -40 до +60

Параметры электрического питания: а) от источника постоянного тока - напряжение постоянного тока, В

24+12 ; ??0+150

^-6 ’ z-z-v_100

б) от сети переменного тока

220+145

- напряжение питания от источника переменного тока, В

-135

- частота переменного тока, Г ц

50±1

Степень защиты, обеспечиваемая корпусом

IP 20

Время готовности к работе, с, не более

60

Масса модулей, кг, не более

0,5

Среднее время наработки модулей на отказ, ч, не менее

200000

Средний срок службы, лет, не менее

20

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средств измерений_______________________________________

Наименование

Обозначение

Количество

Контроллер         программируемый

логический REGUL R500S*

nBKM.424359.004.05S

1 шт.

Руководства по эксплуатации

nBKM.424359.004.05S РЭ

1 экз.

Паспорт на каждый модуль

nBKM.424359.004.05S ПСХХ**

1 экз.

Примечания

* - состав контроллера определяется в зависимости от заказа; ** - XX - условный номер модуля

Сведения о методиках (методах) измерений

приведены в пункте 1 «Описание и работа» руководства по эксплуатации nBKM.424359.004.05S РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ IEC 61508-3-2018 Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 3. Требования к программному обеспечению;

ПБКМ.424359.004 ТУ Контроллеры программируемые логические REGUL RX00. Технические условия.

Изготовители

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес юридического лица: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37 Телефон: (343) 356-51-11

Факс: (343) 310-01-06

E-mail: info@prosoftsystems.ru

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб») ИНН 6658551752

Адрес юридического лица: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Испытательный центр

Общество с ограниченной ответственностью «испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.31190.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.




Приказ Росстандарта №626 от 23.03.2023, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

23 марта 2023 г.

626

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

метрологические характеристики, согласно приложению к настоящему приказу, измерений,

  • 2. Утвердить измененные описания прилагаемые к настоящему приказу.

  • 3. Распространить действие методик установленных согласно приложению

типов средств

поверки средств к настоящему

измерений, приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906,

  • 5. Контроль за исполнением ианилщсто1 приказа иыавлякчза собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Е.РЛазаренко

Сертификат: 646O7OCB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 ДО 14.03.2024

\______—_______




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
