Лист № 1 Регистрационный № 89310-23                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахографы цифровые Drive (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS одновременно; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS одновременно.

К настоящему типу средств измерений относятся тахографы следующих модификаций: Smart, Online, Pro, X, Base, которые отличаются друг от друга наличием или отсутствием GSM модема, возможностью подключения дополнительного переферийного оборудования, а также оснащением интерфейсными разъемами, цифровыми и аналоговыми портами ввода/вывода общего назначения.

Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1 блоком СКЗИ, а также подсчете электрических импульсов от датчика движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах осуществляется в соответствии с руководством по эксплуатации.

Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенны. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт.

Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.

Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.

Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:

• - количество импульсов на один километр пройденного пути: от 2500 до 64255;

• - амплитуда логической единицы не менее 3,8 В (максимальное значение указано в паспорте тахографа);

• - минимальная длительность импульса не менее 200 мкс;

• - амплитуда логического нуля не более 1 В (минимальное значение указано в паспорте тахографа);

• - время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;

• - джиттер (среднее квадратическое значение) фронта не более 10 мкс.

Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного типа, имеющими сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.

Таблица 1 - Метрологические и технические характеристики блоков СКЗИ

После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия.

Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.

Таблица 2 - Дискретности выдачи тахографами измеренных данных

Серийный номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр или из арабских цифр и букв латинского языка, наносится на информационную табличку корпуса тахографов типографским способом в местах, указанных на рисунках 1-9.

Знак поверки на корпус тахографов не наносится.

Общий вид тахографов, выпускаемых под товарным знаком «АТОЛ», представлен на рисунках 1-4.

Общий вид тахографов, выпускаемых под товарным знаком «НРД», представлен на рисунках 5-9.

Обозначение мест нанесения знака утверждения типа, серийного номера, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1-9.

Место нанесения серийного номера

Место нанесения знака утверждения типа

Место пломбировки (под резиновой заглушкой)

Рисунок 1 - Общий вид тахографов модификации Smart, выпускаемых под товарным знаком «АТОЛ»

Место нанесения серийного номера

Место нанесения знака утверждения типа

Место пломбировки (под резиновой заглушкой)

Рисунок 2 - Общий вид тахографов модификации Online, выпускаемых под товарным знаком «АТОЛ»

Место нанесения знака утверждения типа

Место пломбировки

Место нанесения серийного номера

Место пломбировки (под резиновой заглушкой)

Место нанесения знака утверждения типа

Место пломбировки

Место нанесения серийного номера

Место пломбировки (под резиновой заглушкой)

Рисунок 4 - Общий вид тахографов модификации Х, выпускаемых под товарным знаком «АТОЛ»

Место пломбировки

Рисунок 5 - Общий вид тахографов модификации Base, выпускаемых под товарным знаком «НРД»

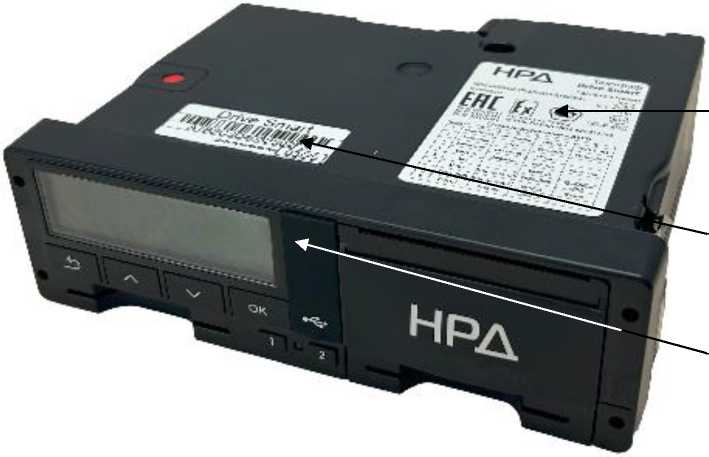

Рисунок 6 - Общий вид тахографов модификации Smart, выпускаемых под товарным знаком «НРД»

Место пломбировки (под резиновой заглушкой)

Место нанесения знака утверждения типа

Место нанесения серийного номера

Рисунок 7 - Общий вид тахографов модификации Online, выпускаемых под товарным знаком «НРД»

Место нанесения знака утверждения типа

Место пломбировки

Место нанесения серийного номера

Место пломбировки (под резиновой заглушкой)

Рисунок 8 - Общий вид тахографов модификации Pro, выпускаемых под товарным знаком «НРД»

Место нанесения знака утверждения типа

Место пломбировки

Место нанесения серийного номера

Место пломбировки (под резиновой заглушкой)

Рисунок 9 - Общий вид тахографов модификации Х, выпускаемых под товарным знаком «НРД»

Тахографы работают под управлением специализированного программного обеспечения (ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция тахографов исключает возможность несанкционированного влияния на ПО тахографов и измерительную информацию.

Метрологические и технические характеристики

аблица 4 - Метрологические характеристики

аблица 5 - Основные технические характеристики

наносится на корпус тахографов в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

аблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в п. 11 «Особенности работы» документа «Тахограф цифровой Drive. Руководство по эксплуатации».

Приказ Министерства транспорта Российской Федерации от 28 октября 2020 № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 3 п.47, п.п. 7 п.47, п.п. 9 п.47, п.п. 11 п.47, п.п. 12 п.47, п.п. 13 п.47)

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТУ 29.32.30-001-28887602-2021. Тахограф цифровой Drive. Технические условия

Общество с ограниченной ответственностью «НОВЫЕ РЕШЕНИЯ ДРАЙВА»

(ООО «НОВЫЕ РЕШЕНИЯ ДРАЙВА»)

ИНН 9715317732

Адрес юридического лица: 127015, г. Москва, Внутригородская территория муниципальный округ Бутырский, Большая Новодмитровская ул., д. 14, стр. 7, этаж 2, пом. III, ком. 34

Телефон: + 7(495) 909-74-20

Web-сайт: https://nrdrive.ru/

E-mail: i@nrdrive.ru

Общество с ограниченной ответственностью «НОВЫЕ РЕШЕНИЯ ДРАЙВА»

(ООО «НОВЫЕ РЕШЕНИЯ ДРАЙВА»)

ИНН 9715317732

Адрес: 127015, г. Москва, Внутригородская территория муниципальный округ Бутырский, Большая Новодмитровская ул., д. 14, стр. 7, этаж 2, пом. III, ком. 34

Адреса мест осуществления деятельности:

127015, г. Москва, Внутригородская территория муниципальный округ Бутырский, Большая Новодмитровская ул., д. 14, стр. 7, этаж 2, пом. III, ком. 34;

124498, г. Москва, г. Зеленоград, проезд 4922-й, дом 4, стр. 5

Телефон: + 7(495) 909-74-20

Web-сайт: https://nrdrive.ru/

E-mail: i@nrdrive.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц 30002-13
