Об утверждении Государственной поверочной схемы для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915, от 25 августа 2023 г. № 1739, от 26 сентября 2023 г. № 1957), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую редакцию Государственной поверочной схемы для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц теплопроводности и теплового сопротивления (ГЭТ 59-2016), прослеживаемых к нему эталонов и средств измерений теплопроводности, теплового сопротивления и температуропроводности и вводится в действие с 15 декабря 2023 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.140-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К» (далее - ГОСТ 8.140-2009) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.140-2009, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.140-2009, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.140-2009 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному унитарному предприятию «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора

Федерального  агентства  по  техническому  регулированию  и  метрологии

обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального  агентства  по  техническому  регулированию  и  метрологии

в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации №  206 «Эталоны

и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.140-2009 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляюза собой

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

  Е.Р.Лазаренко

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\______—______

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2418

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ, ТЕПЛОВОГО СОПРОТИВЛЕНИЯ И ТЕМПЕРАТУРОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 90 ДО 1100 K

• 1.1 Настоящая Государственная поверочная схема (далее - ГПС) распространяется на средства измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 K и устанавливает порядок передачи единиц теплопроводности, теплового сопротивления и температуропроводности твердых тел от государственного первичного эталона единиц теплопроводности и теплового сопротивления рабочим эталонам и высокоточным средствам измерений, а также средствам измерений при помощи рабочих эталонов и эталонов, заимствованных из других государственных поверочных схем, с указанием погрешностей и основных методов передачи единицы.

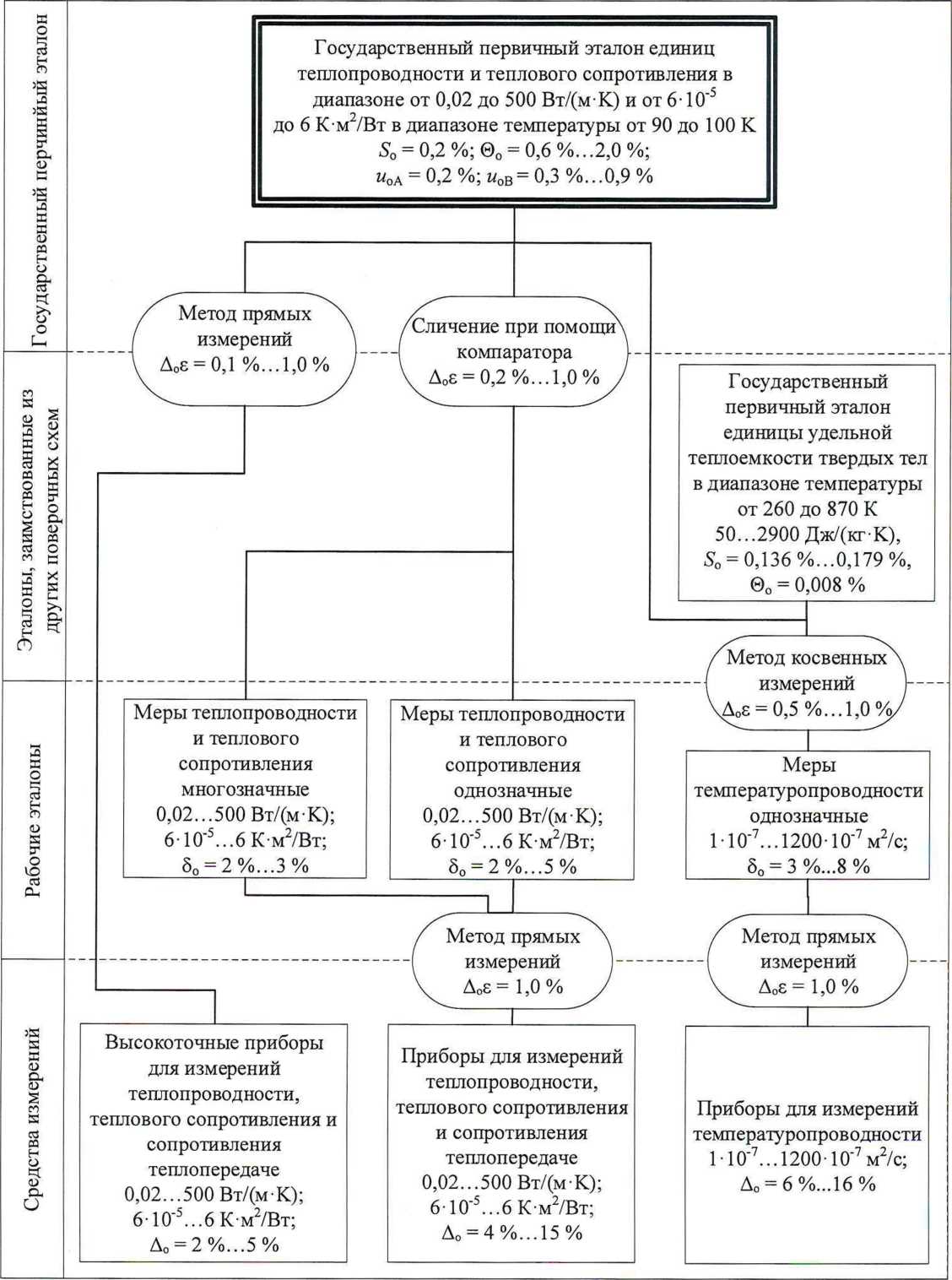

• 1.2 Графическая часть ГПС для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 K представлена в приложении А.

• 2.1 В настоящем документе применены следующие сокращения:

ГПЭ - государственный первичный эталон;

НСП - неисключенная систематическая погрешность.

РЭ - рабочий эталон;

СКО - среднее квадратическое отклонение.

• 2.2 В настоящем документе применены следующие обозначения:

5о - СКО результатов измерений;

0_о - относительная НСП;

и_оА - стандартная неопределенность измерений, оцениваемая по типу А; и_оВ - стандартная неопределенность измерений, оцениваемая по типу В; иос - суммарная стандартная неопределенность;

и_о - расширенная неопределенность;

Р - доверительная вероятность;

k - коэффициент охвата;

8_о - доверительные границы относительной погрешности;

v_о - нестабильность ГПЭ;

Д_о - предел допускаемых относительных погрешностей средства измерений;

Д_ое - относительная погрешность передачи размера единицы величины.

• 3.1 Государственный первичный эталон единиц теплопроводности и теплового сопротивления ГЭТ 59 предназначен для воспроизведения, хранения и передачи высокоточным средствам измерений единиц теплопроводности и теплового сопротивления твердых тел в диапазоне температуры от 90 до 1100 K, а также передачи размера единиц при помощи рабочих эталонов средствам измерений, применяемым с целью обеспечения единства измерений в стране.

• 3.2 ГПЭ состоит из комплекса следующих средств измерений:

установка А1 - в диапазоне от 0,02 до 0,2 Вт/(м-К) и от 0,05 до 6 Юм²/Вт при температуре от 250 до 350 К;

установка А2 - в диапазоне от 0,1 до 5 Вт/(м-К) и от 0,004 до 0,02 Юм²/Вт при температуре от 90 до 500 К;

установка А3 - в диапазоне от 5 до 20 Вт/(м-К) и от 0,003 до 0,01 Юм²/Вт при температуре от 300 до 1100 К;

установка А4 - в диапазоне от 0,02 до 0,2 Вт/(м-К) и от 0,05 до 2,5 Юм²/Вт при температуре от 310 до 570 К;

установка А5 - в диапазоне от 10 до 500 Вт/(м-К) и от 640^-5 до 640^-1 Юм²/Вт при температуре от 230 до 350 К;

набор однозначных мер теплопроводности и теплового сопротивления МТО 01.01.001...МТО 01.01.013;

набор многозначных мер теплопроводности и теплового сопротивления МТМ 01.01.001...МТМ 01.01.005.

• 3.3 Диапазон значений теплопроводности и теплового сопротивления, в котором ГПЭ воспроизводит, хранит и передает единицы теплопроводности и теплового сопротивления от 0,02 до 500 Вт/(м^К) и от 640^-5 до 6 Юм²/Вт соответственно в диапазоне температуры от 90 до 1100 K.

• 3.4 ГПЭ обеспечивает воспроизведение, хранение и передачу единиц теплопроводности и теплового сопротивления со следующими характеристиками:

СКО результатов измерений в относительной форме 5_о не превышает 0,2 % при пяти независимых измерениях.

НСП в относительной форме 0_о не превышает 0,6 % для установок А1, А4, А5 и 2 % для установок А2 и А3.

Стандартная неопределенность измерений, оцениваемая по типу А, и_оА не превышает 0,2 % при пяти независимых измерениях.

Стандартная неопределенность измерений, оцениваемая по типу В, и_оВ не превышает 0,3 % для установок А1, А4, А5 и 0,9 % для установок А2 и А3.

Суммарная стандартная неопределенность иос не превышает 0,4 % для установок А1, А4, А5 и 1,0 % для установок А2 и А3.

Расширенная неопределенность и_о не превышает 0,8 % для установок А1, А4, А5 и 2,0 % для установок А2 и А3 при k=2.

Нестабильность ГПЭ v_о за один год не превышает 0,3 %.

• 3.5  Для обеспечения воспроизведения единиц теплопроводности и теплового сопротивления с указанной точностью должны соблюдаться правила содержания и применения ГПЭ, утвержденные в установленном порядке.

• 3.6 Меры из состава ГПЭ применяют для периодического контроля метрологических характеристик ГПЭ и передачи единиц теплопроводности и теплового сопротивления твердых тел высокоточным приборам для измерений теплопроводности, теплового сопротивления и сопротивления теплопередаче методом прямых измерений.

• 3.7 ГПЭ применяют для передачи единиц теплопроводности и теплового сопротивления твердых тел в диапазоне температуры от 90 до 1100 К рабочим эталонам сличением с помощью компаратора и средствам измерений методом прямых измерений.

• 3.8 Показатели точности методов прямых измерений и сличения при помощи компаратора не превышают 1 % от значений показателей точности эталона.

• 4.1 Эталон, заимствованный из других государственных поверочных схем, применяют для передачи единицы температуропроводности косвенным методом, которая вычисляется как отношение единицы теплопроводности к произведению единицы удельной теплоемкости, переданной от ГПЭ единицы удельной теплоемкости твердых тел, на плотность.

• 4.2 Показатели точности метода косвенных измерений не превышают 1 % от значений показателей точности эталонов.

• 4.3 В качестве эталона, заимствованного из других государственных поверочных схем, используют ГПЭ единицы удельной теплоемкости твердых тел в диапазоне температуры от 260 до 870 К в диапазоне удельной теплоемкости от 50 до 2900 Дж/(кг^К), СКО результатов измерений при воспроизведении единицы удельной теплоемкости 5_о составляет от 0,136 % до 0,179 % при пятидесяти измерениях, НСП воспроизведения единицы удельной теплоемкости 0)_о составляет 0,008 %.

• 5.1 РЭ единиц теплопроводности и теплового сопротивления

  • 5.1.1 В качестве РЭ единиц теплопроводности и теплового сопротивления применяют однозначные и многозначные меры теплопроводности и теплового сопротивления в диапазоне от 0,02 до 500 Вт/(м^К) и от 640^-5 до 6 Юм²/Вт соответственно в диапазоне температуры от 90 до 1100 К.

  • 5.1.2 Доверительные границы относительных погрешностей РЭ единиц теплопроводности и теплового сопротивления 8_о при доверительной вероятности Р=0,95 составляют от 2 % до 5 %.

  • 5.1.3 Показатели точности метода прямых измерений не превышают 1 % от значений показателей точности РЭ единиц теплопроводности и теплового сопротивления.

• 5.2 РЭ единицы температуропроводности

  • 5.2.1 Единица температуропроводности - квадратный метр на секунду (м²/с) - вычисляется как отношение единицы теплопроводности к произведению единицы удельной теплоемкости, переданной от ГПЭ единицы удельной теплоемкости твердых тел, на плотность.

  • 5.2.2 В качестве РЭ единицы температуропроводности применяют однозначные меры температуропроводности в диапазоне от 1 • 10^-7 до 1200 • 10^-7 м²/с в диапазоне температуры от 260 до 870 К.

  • 5.2.3 Доверительные границы относительной погрешности РЭ единицы температуропроводности 8_о  при доверительной вероятности Р=0,95

составляют от 3 % до 8 %.

• 5.2.4 Показатели точности метода прямых измерений не превышают 1 % от значений показателей точности РЭ единицы температуропроводности.

6.1 В качестве средств измерений применяют:

высокоточные приборы для измерений теплопроводности, теплового сопротивления и сопротивления теплопередаче в диапазоне температуры от 90 до 1100 К с пределом допускаемой относительной погрешности измерений Д_о от 2 % до 5 % в диапазоне от 0,02 до 500 Вт/(м^К) и от 640^-5 до 6 1<лг/В'г/(\г1<) соответственно;

приборы для измерений теплопроводности, теплового сопротивления и сопротивления теплопередаче в диапазоне температуры от 90 до 1100 К с пределом допускаемой относительной погрешности измерений До от 4 % до 15 % в диапазоне от 0,02 до 500 Вт/(м-К) и от 640^-5 до 6 Юм²/Вт соответственно;

приборы для измерений температуропроводности в диапазоне температуры от 260 до 870 К с пределом допускаемой относительной погрешности измерений До от 6 % до 16 % в диапазоне от Г10^-7 до 1200 •Ю^-7 м²/с.

Государственная поверочная схема для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К
