ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа малогабаритные бытовые СГМБ (далее - счетчик) предназначены для измерений объема и температуры газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), с приведением к нормальным условиям по ГОСТ 2939-63 по температуре.

Принцип действия счетчиков основан на применении струйного автогенератора, представляющего собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления. В струйном автогенераторе используется эффект колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком. В рабочей камере счетчика вместе с струйным автогенератором установлен термопреобразователь сопротивления¹, преобразующий температуру газа в электрическое сопротивление, пропорциональное температуре газа, измеряемое электронным блоком.

Электронный блок, производит формирование и усиление импульсов счета, измерение электрического сопротивления¹, с последующим вычислением объема газа (температуры и объема газа, приведенного к нормальным условиям по температуре¹), прошедшего через счетчик, и индикацией результатов измерения на жидкокристаллическом индикаторе (далее -индикаторное устройство).

На индикаторном устройстве цифры слева до точки показывают:

- объем газа в кубических метрах, а три цифры после точки соответственно десятые, сотые и тысячные доли кубического метра.

- объем газа, приведенный к нормальным условиям по температуре¹⁾, в кубических метрах, а три цифры после точки соответственно десятые, сотые и тысячные доли кубического метра.

Счетчик состоит из:

- струйного автогенератора;

- электронного блока;

- литиевой батареи или литиевой резервной и основной щелочной батареи питания электронного блока ²;

- корпуса;

- крышки корпуса;

- крышки счетчика с пломбировочным кольцом;

- встроенного запорного клапана (в зависимости от исполнения).

Основная батарея электропитания электронного блока может располагаться или на плате электронного блока внутри корпуса (литиевая), рисунок 1 - базовое исполнение корпуса счетчика, или в батарейном отсеке (щелочная), рисунок 1 - исполнение корпуса счетчика с батарейным отсеком (Б).

При размещении основной батареи электропитания электронного блока в батарейном отсеке последний дополнительно пломбируется (рисунок 1 и рисунок 2).

При оснащении счетчиков резервной литиевой батареей питания (устанавливается на плате электронного блока внутри корпуса счетчика) батарейный отсек с основной щелочной батареей питания электронного блока не пломбируется для удобства замены элемента питания, рисунок 1 - исполнение корпуса счетчика с резервной батареей питания.

Счетчик предназначен для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно - вычислительных комплексов контроля и учета энергоресурсов.

Для передачи результатов измерений и информации во внешние измерительные системы, связи со счетчиком в процессе эксплуатации, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности: радиоканал; импульсное выходное устройство, цифровое проводное выходное устройство.

Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

Изготавливаются следующие модели счетчиков:

• - СГМБ-1,6 Xi Х2 X3 Х4 Х5 Хб Х7 ³ - с максимальным объемным расходом газа 1,6 м³/ч;

• - СГМБ-2,5 Xi X2 Хз Х4 Х5 Хб Х7 ³ - с максимальным объемным расходом газа 2,5 м³/ч;

• - СГМБ-3,2 X1 X2 X3 Х4 Х5 Х6 Х7 ³ - с максимальным объемным расходом газа 3,2 м³/ч;

• - СГМБ-4 X1 X2 X3 Х4 Х5 Х6 Х7 ³ - с максимальным объемным расходом газа 4,0 м³/ч.

• - СГМБ-6 X1 X2 X3 Х4 Х5 Х6 Х7³ - с максимальным объемным расходом газа 6,0 м³/ч.

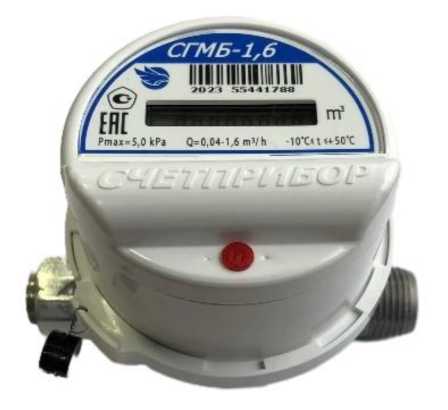

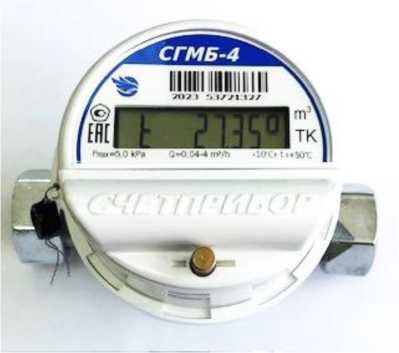

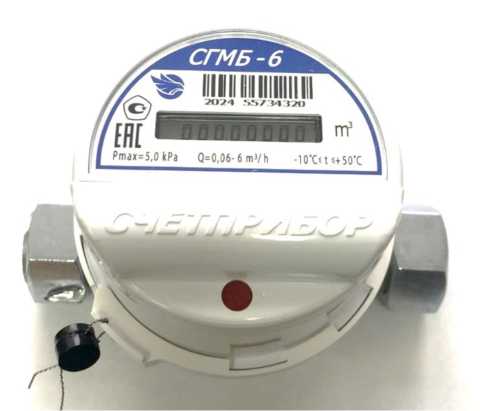

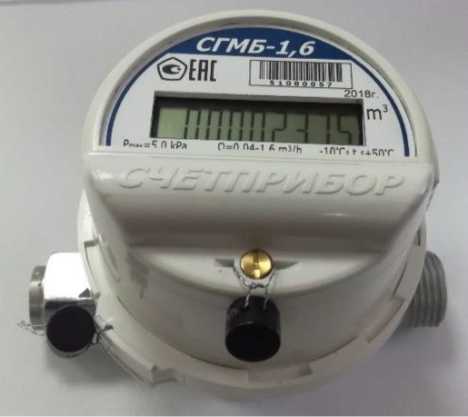

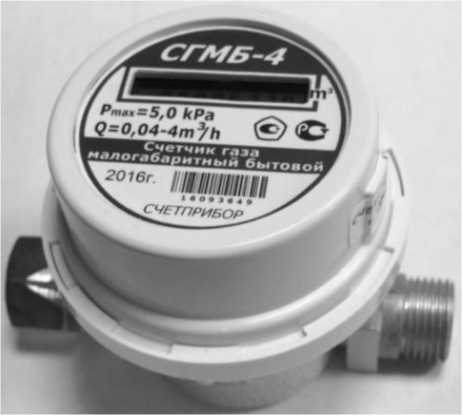

Общий вид счетчиков показан на рисунке 1.

Базовая модификация

Модификация с батарейным отсеком (Б) пломбируемым навесной пломбой

Исполнение корпуса счетчика с батарейным отсеком (Б), пломбируемым пломбой-заглушкой

Исполнение корпуса счетчика с резервной батареей питания

Рисунок 1 - Общий вид счетчиков

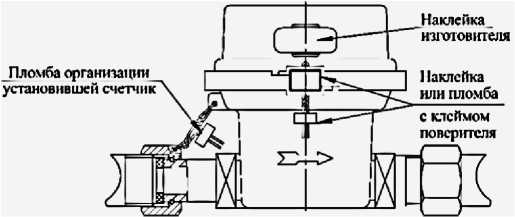

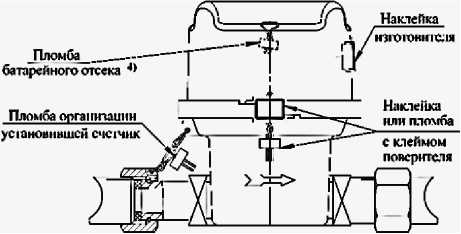

Защита от несанкционированного доступа осуществляется с помощью пломбирования. Схемы пломбирования средства измерений приведена на рисунке 2.

Базовая модификация⁴

Модификация с батарейным отсеком (Б)

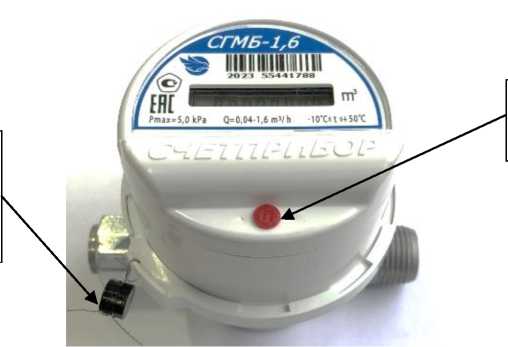

Место нанесения знака поверки

Пломба-

заглушка ⁴⁾

Рисунок 2 - Схема пломбирования

и места нанесения знака поверки на корпус средства измерений

Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 3. Заводской номер наносится любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.

Знак поверки наносится на корпус средств измерений наносится в местах, указанных на рисунке 2.

• ⁴⁾ В счетчиках с резервной батареей питания пломба не устанавливается.



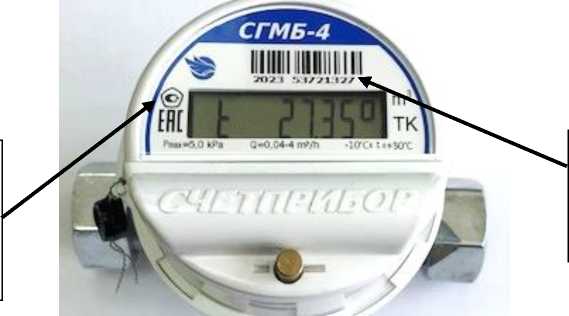

Место нанесения знака утверждения типа средств измерений

Ме сто нанесения заводского номера

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

ПО защищено от преднамеренных изменений с помощью специальных средств (механическое опечатывание (пломбирование). Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 высокий.

Таблица 2 - Метрологические характеристики

Для счетчиков, укомплектованных температурным корректором.

Таблица 3 - Основные технические характеристики

По заказу счетчик модификации СГМБ-6 может иметь фланцевое присоединение к

процессу.

Для счетчиков, укомплектованных импульсным выходом.

наносится на лицевую часть корпуса методом печати или гравировки в соответствии с рисунком 3 и на титульный лист руководства по эксплуатации типографским способом.

Лист № 8 Всего листов 8 Комплектность средства измерений

Таблица 4 - Комплектность средств измерений

приведены в документе СПЭФ.407279.005 РЭ в разделе 2.

Приказ Федерального агентства по техническому регулированию и метрологии от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

СПЭФ.407279.005 ТУ Счетчики газа малогабаритные бытовые СГМБ. Технические условия

Закрытое акционерное общество «Счетприбор»

(ЗАО «Счетприбор»)

ИНН 5753039951

Адрес: 302005, г. Орел, ул. Спивака, 74 А.

тел./факс: (4862) 72 44 81

Web-сайт: http:/www.schetpribor.ru

E-mail: sekretar@schetpribor.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 311313
