Р Е Е к приказу Федерального агентства по техническому регулированию

и метрологии

июня     2025 г. №

от «__ »

Сведения об утвержденном типе средства измерений, подлежащие изменению в части сведений об интервале между поверками

аименование типа

__________2__________

Термопреобразователи сопротивления

Обозначение типа

3 ТСМ012, ТСП 012

Заводской номер

___________4___________ Исполнение ТСП 012.03B.Cn(01)-Exi-Pt100-B-2-2-128-6-H-O-О-О-П(-196/120 °С) зав. №№ 1372, 1375, 1376, 1377, 1378, 1379, 1382, 1383, 1385, 1386, 1388, 1390, 1392, 1393, 1394, 1395, 1396, 1398, 1399, 1400, 1401, 1764, 1765, 1767, 1769, 1770, 1771, 1772, 1774, 1775, 1776, 1777, 1778, 1779, 1781, 1782, 1783, 1784, 1785, 1786, 1787, 2409, 2410, 2411, 2412, 2413, 2414, 2415, 2416, 2417, 2418, 2419, 2420, 2421, 2422, 2423, 2424, 2425, 2426, 2427, 2428, 2429, 2430

Регистрационн ый номер в ФИФ

5

60966-15

Правообладател

станавливаемый интервал между

поверками

7

Заявитель

ридическое лицо, проводившее испытания

ТС 012: 3 года; 2 года

• - для ТС классов В, С с диапазоном измерений температуры от +150 до

180 °С;

ТСП 012: 3 года; 2 года

• - для ТС класса АА; 5 лет - для ТС классов А,

В, С с диапазоном измерений температуры от -60 до +200 °С; 20 лет

• - для исполнений ТСП 012.03В.Сп(01)-Оп

и ТСП 012.03В.Сп(01)-Exi с условным обозначением НСХ преобразования по

ГОСТ 6651-2009 - Pt100, класс допуска «В» и имеющих диапазон измерений температуры от минус 196 до плюс 120 °С

Закрытого акционерного общества Специализированное конструкторское бюро «Термоприбор» (ЗАО СКБ «Термоприбор»), г. Москва

_________9_________ ФГБУ «ВНИИМС», г. Москва

Регистрационный № 60966-15

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТСМ 012, ТСП 012

Термопреобразователи сопротивления ТСМ 012, ТСП 012 (далее по тексту - ТС) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус ТС, температуры поверхности твердых тел, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, НС групп Т1, Т2, Т3, Т4, Т5, Т6 по ТР ТС 012/2011.

Принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.

Модели ТС отличаются друг от друга типом установленного в них ЧЭ, способом контакта с измеряемой средой, видом взрывозащиты, виброустойчивостью.

В зависимости от способа контакта с измеряемой средой изготавливают погружаемые ТС и поверхностные ТС (далее по тексту - ТС.П). Погружаемые ТС имеют модели с соединительным кабелем (далее по тексту - ТС.К) и модели для измерения температуры окружающей среды (воздуха) (далее по тексту - ТСп).

ТС изготавливают в общепромышленном (далее по тексту и во взрывозащищенном (далее по тексту - ТС-Ех) исполнениях.

ТС-Оп)

Взрывозащищенность ТС-Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемые оболочки “d”» (далее по тексту - ТС-Exd), либо «взрывозащита вида «п» (далее по тексту - ТС-Exn), либо для ТС, относящихся к простому электрооборудованию, - «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exi) или «взрывонепроницаемые оболочки “d”» плюс «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exdi).

Все ТС изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008.

Все ТС имеют модели, предназначенные для применения в условиях стандартных для этих моделей вибрационных нагрузок.

Погружаемые ТС с монтажной частью защитного корпуса с длинами включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные в условиях особо высоких вибрационных нагрузок (модели ТС.ОВ).

Погружаемые ТС с монтажной частью защитного корпуса с длинами включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные в условиях высоких вибрационных нагрузок (модели ТС.В).

до для

до для

160 мм работы

500 мм работы

Модели ТС имеют исполнения, отличающиеся друг от друга по диапазону измерений температуры, по конструкции ЧЭ, по виду номинальной статической характеристики (далее по тексту - НСХ) преобразования, по количеству ЧЭ, по схеме соединения внутренних проводов с ЧЭ, по виду установочного устройства, по конструкции и материалу защитного корпуса, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по типу и материалу клеммной головки, по виду крепления соединительного кабеля с защитным корпусом и клеммной головкой, по материалу и длине соединительного кабеля.

ТС состоят из ЧЭ, защитного корпуса с монтажными элементами или без них и либо клеммной головки, либо соединительного кабеля и клеммной головки, либо разъема, либо соединительного кабеля.

ЧЭ выполнены на основе либо микропровода, либо пленочных терморезисторов, а их токовыводы - на основе либо одножильных медных проводов, либо многожильных медных проводов во фторопластовой изоляции, либо кабелей КНМСН и КНМСМ.

Защитный корпус погружаемых ТС выполнен либо на основе трубы с приварным дном или цельноточеным из нержавеющих сталей 12Х18Н10Т или 10Х17Н13М2Т или аналогичных им, либо кабелей КНМСН, КНМСМ с приварным дном.

Защитный корпус поверхностных ТС выполнен или нержавеющей стали с плоским дном или дном, соответствующий диаметру на объекте измерений.

Клеммная головка либо нержавеющей стали, либо поликарбоната.

В патрубок клеммной головки может быть установлен кабельный ввод, входящий в комплект поставки, или адаптер для установки кабельного ввода потребителем.

Кабельный ввод клеммной головки обеспечивает возможность подключения ТС к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве, кабелем в броне и в металлорукаве или кабелем в трубе.

Соединительный кабель выполнен либо на основе многожильных во фторопластовой изоляции, которые защищены внешними оболочками из:

• - фторопластовой трубки;

• - оплетки из металлических проволок и фторопластовой трубки, фторопластовой

поверхностных с плоским дном или поверхности, на которую

ТС выполнена из либо либо стеклонаполненного

из алюминиевого сплава имеющим радиус кривизны, защитный корпус устанавливается

литьевого алюминиевого сплава, полиамида, либо прессматериала,

медных проводов

• - оплетки из металлических в полихлорвиниловой изоляции,

• - оплетки

металлорукава,

• - оплетки

металлорукава,

• - оплетки в металлической оболочке, либо в комбинации указанных материалов.

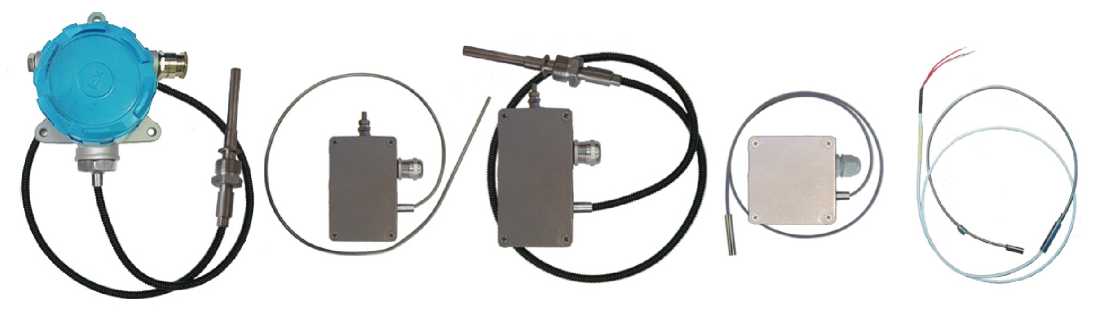

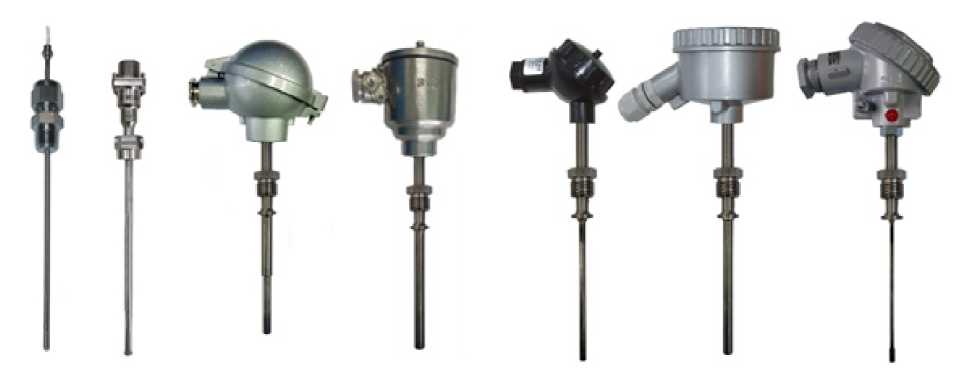

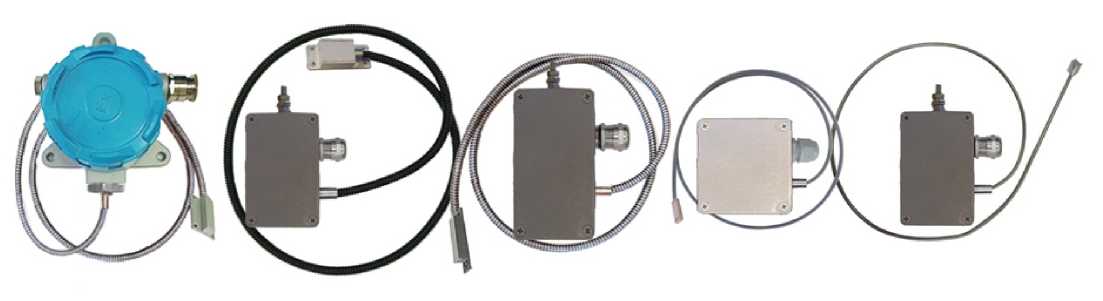

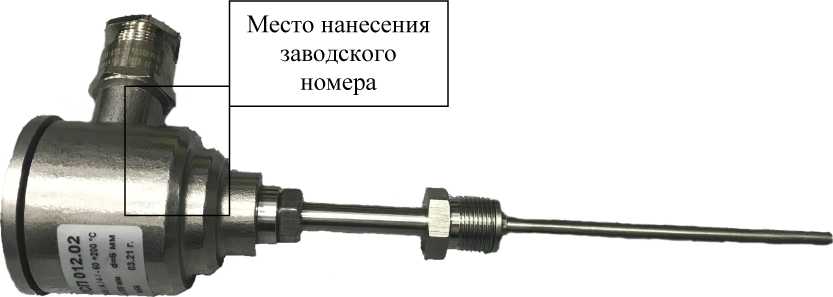

Фотографии общего вида ТС представлены на рисунках 1 - 8.

из металлических

из металлических

проволок,

проволок,

проволок,

фторопластовой

фторопластовой

трубки

трубки

трубки

металлорукава

оцинкованного

нержавеющего

из металлических проволок, либо на основе кабелей КНМСН, КНМСМ

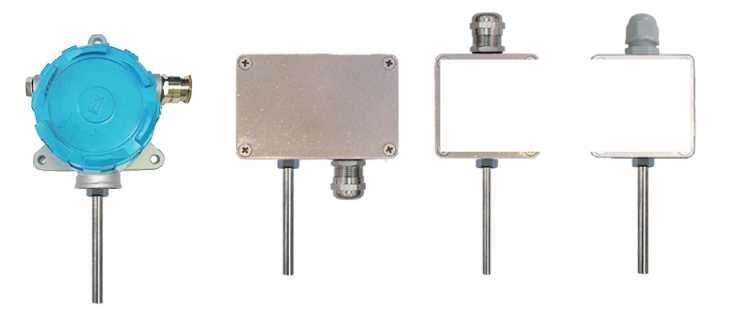

Рисунок 4 - Общий вид общепромышленных ТСп-Оп и взрывозащищенных ТСп-Exi для измерения температуры окружающей среды (воздуха)

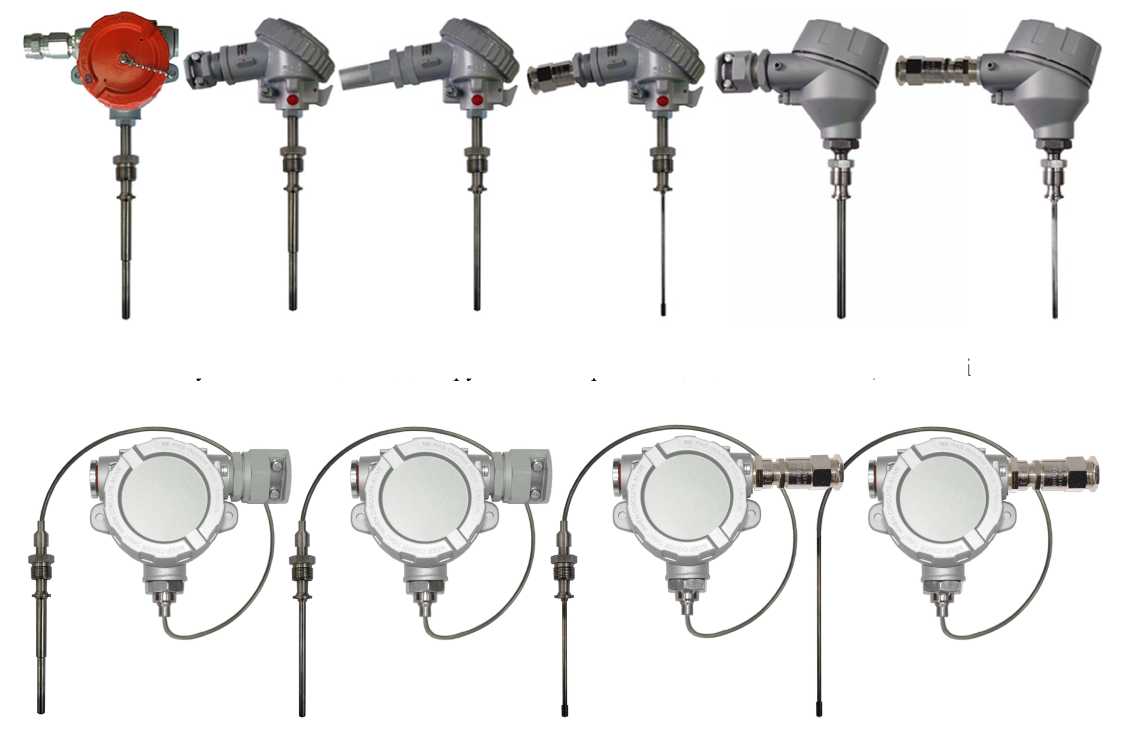

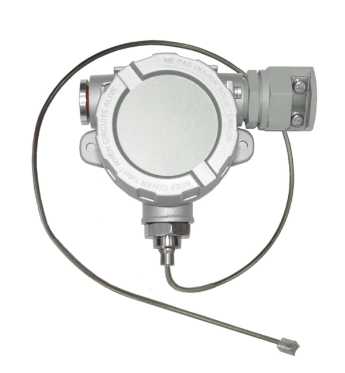

Рисунок 6 - Общий вид погружаемых взрывозащищенных ТС.К-Exd, ТС.К-Exdi с соединительным кабелем

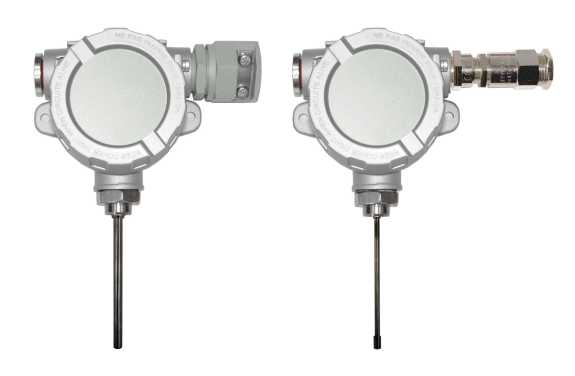

Рисунок 5 - Общий вид погружаемых взрывозащищенных ТС-Exd, ТС-Exdi

ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ ТСП 322М, ТСМ 323М, ТСП 323М. Технические условия.
