ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики перепада давления серий QBM3, QBM4 Назначение средства измерений

Датчики перепада давления серий QBM3, QBM4 (далее - датчики) предназначены для непрерывных измерений дифференциального давления (разности давлений) и преобразования измеренного значения давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока.

Описание средства измерений

Принцип действия датчиков основан на пьезорезистивном методе преобразования давления в электрический сигнал.

В качестве преобразователя давления в датчиках используется пьезорезисторный чувствительный элемент. Деформация, вызванная воздействием давления на диафрагму из силиконового каучука, передается на сформированные на ней пьезорезисторы. В результате изменяется величина сопротивления этих резисторов. Это изменение сопротивления преобразуется в электрический сигнал. Сигнал обрабатывается встроенным микроконтроллером, для получения линейного выхода сигнала напряжения или силы постоянного тока с компенсацией по температуре, представляющего собой измеряемое значение разности давлений.

В зависимости от модификации датчики отличаются: диапазоном измерений перепада давления, наличием дисплея, типом выходного сигнала.

Датчики представляют пластиковый корпус с монтажным кронштейном, интегрируемым 3-жильным коннектором и откидной крышкой с герметизированным предохранительным винтом. Внутри корпуса расположены напорная камера с диафрагмой и керамическим рычагом, печатная плата. На лицевой стороне датчиков (в зависимости от модификации) расположен цифровой жидкокристаллический дисплей (далее по тексту - ЖК дисплей).

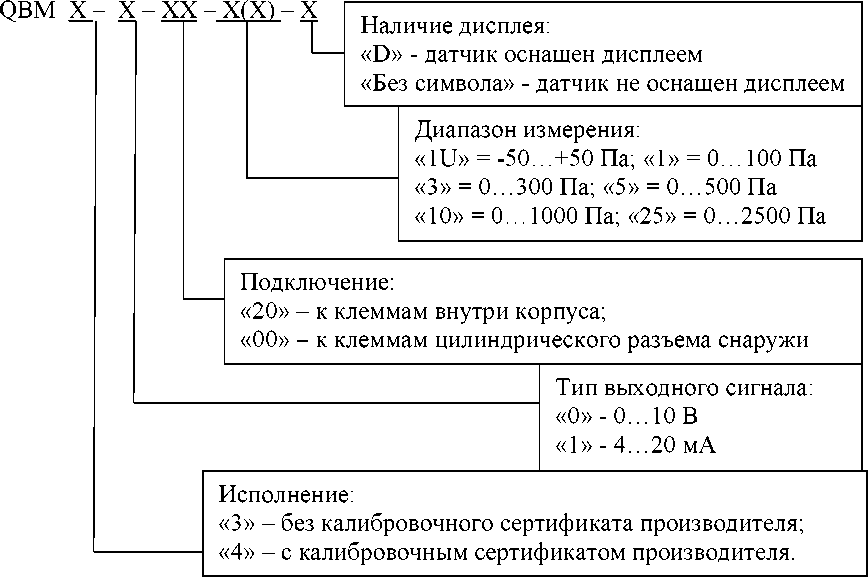

Схема обозначения модификации датчиков:

Приказ Росстандарта №1288 от 03.06.2019, https://oei-analitika.ru

Рабочее положение датчиков - вертикальное.

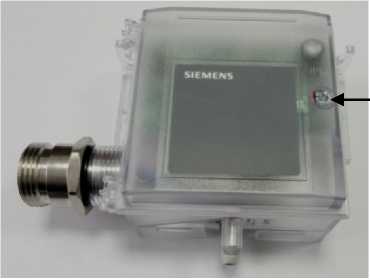

Общий вид датчиков и места пломбировки от несанкционированного доступа представлены на рисунке 1.

Приказ Росстандарта №1288 от 03.06.2019, https://oei-analitika.ru

а)

Приказ Росстандарта №1288 от 03.06.2019, https://oei-analitika.ru

б)

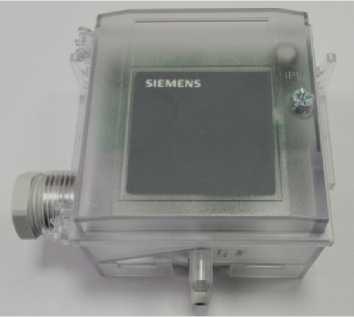

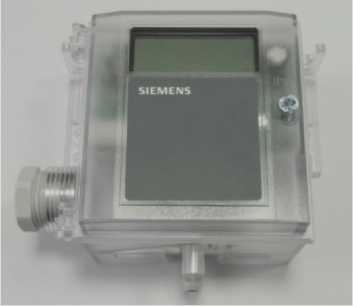

Место пломбировки от несанкционированного доступа а) модификации QBM4 б) модификация QBM3 (пломбированию не подвергается) в) модификация с ЖК дисплеем

Приказ Росстандарта №1288 от 03.06.2019, https://oei-analitika.ru

в)

Рисунок 1 - Общий вид датчиков и места пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

QBM3

QBM4

Диапазон измерений дифференциального давления,

Па*

от -50 до +50

от 0 до 100

от 0 до 300

от 0 до 500 от 0 до 1000 от 0 до 2500

Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений у, %*

±0,7

±1,0

±0,7

±1,0

±3,0

Выходной сигнал:

  • - напряжения постоянного тока, В

  • - силы постоянного тока, мА

от 0 до 10

от 4 до 20

Вариация выходного сигнала, не более:

  • -      для датчиков со значением |у|<1,0

  • -      для датчиков со значением |у|>1,0

м

0,75-|у|

Напряжение питания, В:

  • - от сети переменного тока с частотой 50 Гц

  • - от источника постоянного тока

24±3,6

от 13,5 до 33

Потребляемая электрическая мощность, В^А, не более

0,5

Габаритные размеры (длинахширинахвысота), мм, не более

92х49х86

Масса, кг, не более

  • - без ЖК дисплея

  • - с ЖК дисплеем

0,183

0,196

0,250

0,263

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от 0 до +70

90

Средний срок службы, лет

10

Примечание - * - в зависимости от модификации датчика, указывается в паспорте.

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений Комплектность датчиков представлена в таблице 3.

Таблица 3 - Комплектность

Наименование

Количество

Датчик

1 шт.

Коннектор Lumberg RKC 30/11*

1 шт.

ПВХ трубка, 2м.

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз.

Примечание - * - комплектуется только для датчиков модификаций QBM4

Поверка

осуществляется по документу МП 67936-17 «Датчики перепада давления серий QBM3, QBM4. Методика поверки», утверждённому ООО «ИЦРМ» 17.03.2017 г.

Основные средства поверки:

- калибратор давления портативный «ЭЛЕМЕР-ПКД-160» (регистрационный номер в Федеральном информационном фонде 52356-13).

- преобразователь давления эталонный ПДЭ-020 (регистрационный номер в Федеральном информационном фонде 58668-14).

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

- мановакууметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы, устанавливающие требования к датчикам перепада давления серий QBM3, QBM4

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «Siemens Building Technologies AG», Швейцария Адрес: Switzerland, Gubelstrasse 22, CH6301, Zug

Телефон/факс: +41417243368
