МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 декабря 2019 г.

Москва

О внесении изменений в описание типа на измерители комбинированные М800 с каналом мутности

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Меттлер-Толедо Восток» от 14 ноября 2019 г. № б/н приказываю:

• 1. Внести изменения в описание типа на измерители комбинированные М800 с каналом мутности, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 57698-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководите ip-

сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» декабря 2019 г. № 2960

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители комбинированные M800 с каналом мутности

Измерители комбинированные М800 с каналом мутности (далее - измерители) предназначены для измерений рН, удельной электрической проводимости жидких сред, массовой концентрации кислорода в жидких средах, массовой концентрации растворенного озона, мутности, массовой концентрации общего органического углерода, массовой концентрации растворенного углекислого газа и расхода жидкости с одновременным измерением температуры и температурной компенсацией результатов измерений.

Принцип действия канала измерения pH основан на измерении ЭДС электродной системы, образуемой pH-электродами.

Принцип действия канала измерения удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).

Принцип действия каналов измерения массовой концентрации растворенного кислорода и массовой концентрации растворенного озона основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).

Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.

Принцип измерения мутности растворов основан на измерении обратного рассеяния света, отраженного от частиц раствора.

Канал измерения расхода жидкости действует по принципу вихревых и лопастных расходомеров.

Принцип измерения растворенного углекислого газа основан на катарометрии -изменении теплопроводности газа.

Измерители состоят из микропроцессорного блока с жидкокристаллическим дисплеем с подсветкой и сенсорной клавиатурой, и соответствующих первичных преобразователей (далее - электродов/датчиков), позволяющих проводить отдельное или одновременное измерение рН, удельной электрической проводимости, концентрации растворенного кислорода, температуры, расхода жидкости, концентрации растворенного озона и общего органического углерода в любой комбинации. Количество одновременно измеряемых параметров - до двух. К измерителю можно подключать как аналоговые, так и цифровые датчики. В последнем случае к маркировке измерителя добавляется надпись «ISM».

Измерители имеют до восьми свободно программируемых аналоговых токовых выходных сигналов от (0)4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; до восьми программируемых релейных контактов: максимум, минимум, аварийная сигнализация, промывка.

Измерители поставляются в исполнении для настенного монтажа.

Общий вид измерителя и первичных преобразователей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2

Лист № 2

Всего листов 8

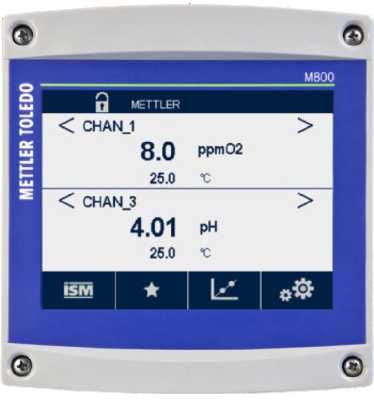

Рисунок 1а - Общий вид измерителя комбинированного М800 с каналом мутности

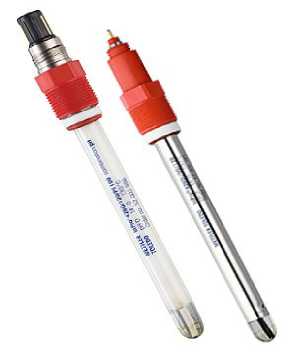

Рисунок 1 б - Датчик

InPro325xi/426xi/480xi/310x i/200xi/pHUre

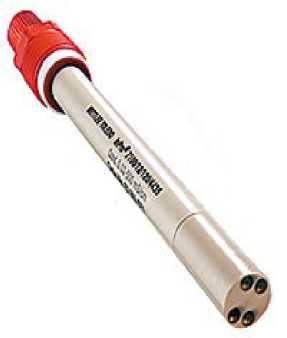

Рисунок 1в - Датчик Uni-

Cond2e

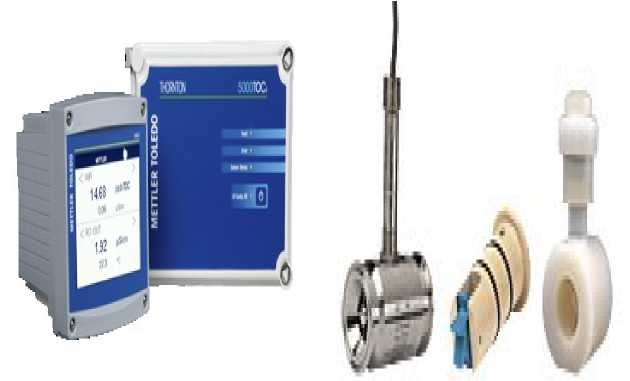

Рисунок 1е - Датчик In-Line

Paddlewheel Flow, Flat Paddlewheel, Vortex Flow

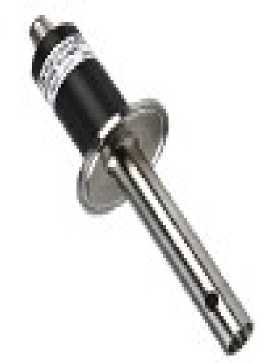

Рисунок 1ж - Датчик мутности InPro8200

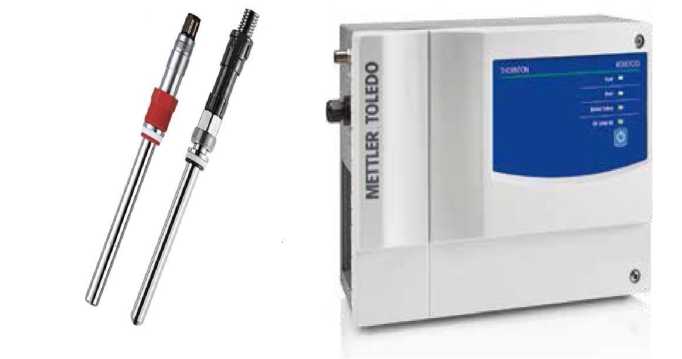

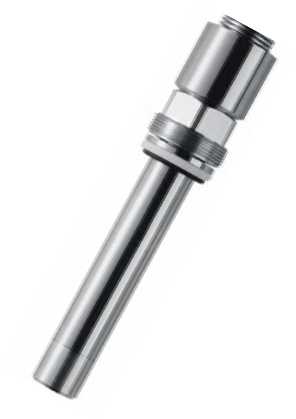

Рисунок 1з - Датчик мут-      Рисунок 1и - Датчик

ности InPro8100              6000TOCi

с

Место нанесе

ния пломбы

\_________________

знака поверки

к________________

Место нанесения

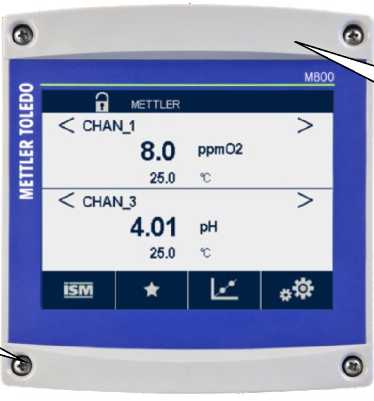

Рисунок 2 Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки измерителя комбинированного М800 с каналом мутности

Измерители имеют встроенное программное обеспечение:

• - ПО «SW» специально разработанное для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и сохранения результатов измерений, имеет функцию Intelligent Sensor Management (ISM) автоматического распознавания датчика и считывания сохраненных данных калибровки, типа датчика, времени и даты со встроенного в датчик модуля памяти.

• - ПО для датчиков типа ISM «InLab ISM» для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики измерителей учтено при нормировании метрологических характеристик.

Лист № 5 Всего листов 8 Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

осуществляется по документам МП-242-1335/1-2014 «Измерители комбинированные M800 с каналом мутности. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 15.04.2014 г.

Основные средства поверки:

• - рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99, рег. № 45142-10;

• - рабочие эталоны удельной электрической проводимости 2-го разряда - эталонные растворы по ГОСТ 8.457-2000, ГСО 7374-97, ГСО 7375-97, ГСО 7376-97, ГСО 7377-97, ГСО 7378-97;

• - ГСО 7271-96, Мутность (формазиновая суспензия);

• - набор поверочных газовых смесей (ПГС) по ТУ 6-16-2956-92;

• - вода дистиллированная по ГОСТ 6709-72;

• - натрий сернистокислый, ч.д.а. по ГОСТ 195-77;

• - серная кислота, х.ч. по ГОСТ 4204-77;

• - калий йодистый, ч.д.а. по ГОСТ 4342-77;

• - крахмал растворимый по ГОСТ 10163-76;

• - натрий серноватистокислый (стандарт-титр) по ТУ 609-2540-87;

• - салициловая кислота по ТУ 25.11.1136-75;

• - сахароза, ч.д.а. по ГОСТ 5833-75;

• - весы аналитические, наибольший предел взвешивания 200 г, погрешность не более 0,1 мг, рег. № 26554-04;

• - термометр лабораторный ТЛ-4 класс точности 1, рег № 303-91.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на измерители, как указано на рис. 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ № 2771 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH

ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Приказ Минприроды России от 07.12.2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружаю-

Лист № 8

Всего листов 8 щей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Техническая документация фирмы «Mettler-Toledo AG», Швейцария

Фирма «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай

Адрес: 589 Gui Ping Road, Cao He Jing 200233 Shanghai, Peoples Republic of China Телефон: 862164850435

E-mail: ad@mt.com

Web-сайт: http://www.mt.com/

Фирма «Mettler-Toledo Thornton, Inc.», США Адрес: 36 Middlesex Turnpike, Bedford, MA 01730, USA Телефон: +1 781 301-8600

Web-сайт: http://www.us.mt.com

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, офис 6

Телефон: +7 (495) 777-7077 Факс: +7 (495) 777-70-77

E-mail: inforus@mt.com

Web-сайт: www.mt.com

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541
