ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Роотадарт)

Моокм

О переоформлении свидетельства об утверждении типа средства измерений № 36922/1 «Счетчики активной электрической энергии однофазные СЕ 200» и внесении изменений в описание типа

Во исполнение приказа Министерства промышленности и торговли •Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и ‘ метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями АО «Энергомера» от 17 марта 2016 г. № 1410 и от 27 апреля 2016 г. № 6200 приказываю:

• 1.  Внести изменения в описание типа на счетчики активной электрической энергии однофазные СЕ 200, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 31721-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 36922/1 «Счетчики активной электрической энергии однофазные СЕ 200», зарегистрированное в Федеральном йнформационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 31721-09 и срока действия до 26 ноября 2019 г. в связи с изменением наименования предприятия-изготовителя с ЗАО «Энергомера» на АО «Энергомера».

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин)

обеспечить в соответствии с Административным регламентом оформление свидетельства с описаю                                    выдачу его

4. Контроль за исполь

собой.

юридическому лицу или ин

Федерального агентства                                       С.С.Голубев

Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии от «26» мая 2016 г. № 629

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии однофазные СЕ 200

Счетчики активной электрической энергии однофазные СЕ 200 (в дальнейшем -счетчики) предназначены для измерения активной энергии в однофазных двухпроводных цепях переменного тока.

Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока по методу сигма - дельта модуляции с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим отсчетным устройством или микроконтроллером дает количество активной энергии, отображаемое на барабанах электромеханического или на экране (ЖКИ) отсчетного устройства. Счетчики имеют две цепи тока, поэтому учитывается ток, имеющий большее значение.

Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, кроме этого счетчик с ЖКИ имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра измерительной информации. В случае выхода из строя средства отображения (ЖК-дисплея), информацию можно считать после установки исправного ЖК-дисплея.

Кожух счетчика пломбируется оттиском поверительного клейма установленной формы на определенных для этого местах. Крышка зажимов пломбируется оттиском клейма энергоснабжающей организации.

В корпусе счетчика размещены: модуль измерительный (преобразователь мощности в частоту импульсов), выполненный на печатной плате и два датчика тока (шунты или трансформаторы тока).

Зажимы для подсоединения счетчика к сети и телеметрический выход закрываются пластмассовой крышкой.

Структура условного обозначения приведена на рисунке 1.

Фото общего вида счетчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2, 3, 4, 5, 6, 7.

СЕ 200ХХХХХХХХХ

Ч---------------------Дополнительные исполнения:

Z1 - расширенный диапазон рабочих температур (от минус 40 до 80 °C);

Z2-IP54;

Z3 - прозрачный кожух;

Z4 - прозрачная клеммная крышка.

Тип отсчетного устройства: --------------------------Мб - шестиразрядный механический;

М7 - семиразрядный механический;

-ЖКИ ----------------------------Базовый (максимальный) ток:

• 4 - 5(50) А

• 5 - 5(60) А

8-10(100) А -----------------------------Номинальное напряжение:

4-230 В -----------------------------------Класс точности по ГОСТ 31819.21 -2012:

1-1;

2-2 ----------------------------------Тип корпуса:

R5 - для установки на рейку;

S4, S6, S8, S10 - для установки на щиток;

R5.1 - для установки на рейку или щиток.

Рисунок 1 - Структура условного обозначения счетчиков

Рисунок 2 - Общий вид счетчика СЕ 200 R5

Рисунок 4 - Общий вид счетчика СЕ 200 S6

Рисунок 6 - Общий вид счетчика СЕ 200 S10

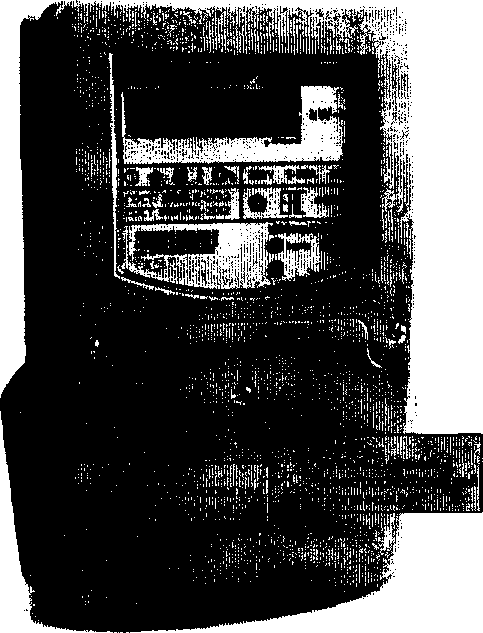

Рисунок 7 - Общий вид счетчика СЕ 200 R5.1

Метрологические и технические характеристики

Таблица 1

нормируют для информативных значений входного сигнала:

напряжение - (0,75 - 1,15) С/_Ном;

частота измерительной сети - (50+2,5) Гц или (60+3) Гц.

наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

В комплект поставки входит:

• - счетчик активной электрической энергии однофазный СЕ 200 (одно из исполнений);

• - руководство по эксплуатации (одно из исполнений);

• - формуляр (одно из исполнений).

По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки (ИНЕС.411152.080 Д1), руководство по среднему ремонту и каталог деталей.

осуществляется по документу ИНЕС.411152.080 Д1 «Счетчики активной электрической энергии однофазные СЕ 200. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.08.2010 г.

Основное поверочное оборудование:

• - установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0 (Госреестр №25472-10);

• - универсальная пробойная установка УПУ-10: испытательное напряжение до 10 кВ, погрешность установки напряжения ±4%;

• - секундомер СО спр-2б: 60 с, 60 мин, класс точности 2.

Знак поверки наносится на кожух счетчика (рисунки 2-7).

Сведения о методиках (методах) измерений

Методика измерений на счетчики активной электрической энергии однофазные СЕ 200 приведена в документе: «Счетчики активной электрической энергии однофазные СЕ 200. Руководство по эксплуатации» (одно из исполнений).

• 1  ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

• 2  ГОСТ 31818.11 -2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

• 3 ТУ 4228-056-22136119-2006 Счетчики активной электрической энергии однофазные СЕ 200. Технические условия

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

355029, Россия, г. Ставрополь, ул. Ленина, 415.

Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия; Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия; E-mail: concem@energomera.ru; Сайт: http://www.energomera.ru.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
