МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

29 мая 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                   Е.Р.Лазаренко

f                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » __________ 2024 г. № 1_^2

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1312

Регистрационный № 77915-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы безбумажные Мультиграф-Сталь

Регистраторы безбумажные Мультиграф-Сталь (далее - приборы) предназначены для измерительных аналого-цифровых преобразований сигналов силы и напряжения постоянного тока, частоты переменного тока, сигналов от термопар и термопреобразователей сопротивления; цифро-аналоговых преобразований заданного цифрового кода в сигналы силы постоянного электрического тока.

Приборы преобразуют аналоговые сигналы от первичных измерительных преобразователей технологических процессов в цифровые и, тем самым, обеспечивают контроль, регистрацию и анализ параметров жидкого металла, температуры и активности кислорода, массы раскислителя, прогнозируемых значений содержания углерода, алюминия в сталеплавильных агрегатах при выплавке различных сталей, а также воспроизводят аналоговые сигналы для контроля параметров технологических процессов и осуществления позиционного регулирования.

Приборы обеспечивают контроль, регистрацию и анализ параметров технологических процессов и могут применяться в системах регулирования и управления в различных отраслях промышленности: металлургической, нефтеперерабатывающей, химической, в энергетике и других.

Конструктивно приборы представляют собой электронные устройства в металлическом корпусе с сенсорным дисплеем. С обратной стороны корпуса приборов расположены колодки для подключения электропитания, входных сигналов, цепей сигнализации, устройств, осуществляющих передачу информации по интерфейсам RS-485, RS-232, Ethernet и USB. На передней панели прибора также имеются разъемы для подключения USB-устройств и SD-карт.

Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью программного обеспечения (ПО) верхнего уровня. Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.

Приборы осуществляют:

• - измерение контролируемых технологических параметров, представленных сигналами

от термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или     четы

рехпроводной схеме, от термопар (ТП) с компенсацией температуры свободных концов, силы и напряжения постоянного тока, частотно-импульсными сигналами, силы постоянного тока с HART-сигналами;

• - позиционное регулирование;

• - регистрацию, отображение и архивирование результатов измерений аналоговых сигналов, состояния цифровых входов и системных сообщений;

• - представление результатов измерений в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;

• - дополнительные математические вычисления по дополнительным математическим каналам;

• - обмен данными с внешними устройствами по протоколу Profibus DP, Modbus RTU, Modbus TCP;

• - вычисление параметров технологических процессов (температура жидких металлов (чугуна, стали, меди и др.), активность кислорода, масса раскислителя, прогнозируемые значения содержания углерода, алюминия в сталеплавильных агрегатах и т.д.) на основании полученных сигналов от первичных измерительных преобразователей.

Общий вид приборов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунках 2-3. Пломбировка осуществляется путём нанесения гарантийной наклейки на болты крепления корпуса приборов.

I

MUlTiGRAPH

ГРУППА ТЕХНОЛОГИИ

S

10:05:29

09 11 20*5

Рисунок 1 - Общий вид приборов Мультиграф-Сталь

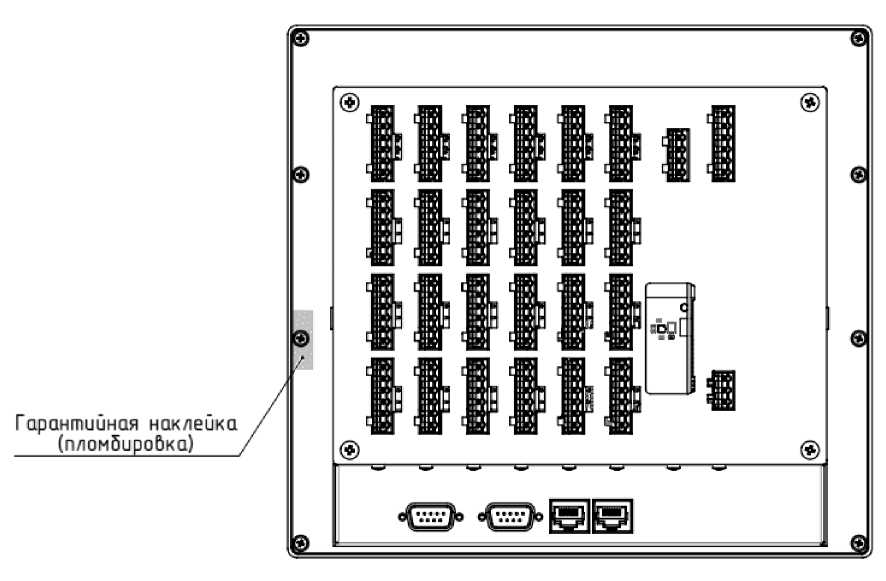

Рисунок 2 - Вид сзади приборов Мультиграф-Сталь с указанием места пломбировки прибора в виде гарантийной наклейки

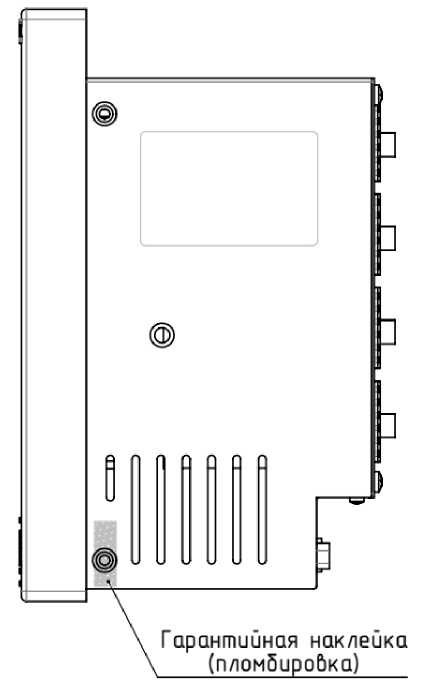

Рисунок 3 - Вид справа приборов Мультиграф-Сталь с указанием места пломбировки прибора в виде гарантийной наклейки

ПО приборов состоит из внутреннего ПО и ПО верхнего уровня.

Программа верхнего уровня FieldSafe Manager (FSM), работающая в комплекте с приборами Мультиграф-СТАЛЬ, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки прибора для работы с конкретным входным сигналом: тип датчика, диапазоны измерений, уставки, настройка времени и даты, и считывать результаты измерений. Программа верхнего уровня FSM позволяет считывать архив из внутренней памяти приборов Мультиграф-Сталь по всем каналам. Формат данных в архиве имеет закрытый вид, результаты измерений невозможно изменить, но возможно вывести на экран компьютера или распечатать на принтере. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.

Внутреннее ПО устанавливается в память микропроцессора прибора на заводе-изготовителе. Защита внутреннего ПО от изменений обеспечивается на этапе программирования микропроцессора нестандартным программатором и специальной программой. После записи рабочей программы становится невозможно прочитать или изменить какую-либо её часть. Физический доступ к внутреннему интерфейсу (вскрытие корпуса прибора) ограничивается нанесением гарантийной наклейки на корпус прибора.

Идентификационные данные ПО приборов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО приборов

Защита ПО верхнего уровня от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Защита внутреннего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические характеристики приборов при измерении входных сигналов приведены в таблице 2, при преобразовании выходных сигналов приведены в таблице 3.

входных сигналов

Таблица 2 -

в

Примечания:

• 1 В том числе с сигналом по HART протоколу;

• 2 Параметры сигнала частоты переменного тока:

длительность импульса, мкс, не менее                                               40;

низкий уровень, мА                                                         от 0 до 7;

высокий уровень, мА                                                   от 13 до 20.

• 3 Пределы допускаемой погрешности сигналов от термопар приведены с учетом погрешности внутренней компенсации температуры холодного спая. Допускается выпуск с другими диапазонами измерений, лежащими внутри указанных. Д - разница между верхним и нижним пределами диапазона измерений. * - погрешность нормируется от 0 °С.

• 4 Указаны пределы погрешность при 4-х проводной схеме подключения.

Пределы абсолютной дополнительной погрешности при трехпроводной схеме подключения ±0,8 °С.

Таблица 3 - Метрологические характеристики приборов при воспроизведении выходных сигналов

Таблица 4 - Основные технические

в

наносится на маркировочную табличку прибора методом трансферной печати и на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность

в

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 4217-105-00226253-2019 Регистраторы безбумажные Мультиграф-Сталь. Технические условия.

Общество с ограниченной ответственностью    «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36

Телефон: (351) 725-75-64

Web-сайт: www.tpchel.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1312

Регистрационный № 45782-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТПП-1к-П, ТПП-2к-П, ТПР-1к-П, ТПР-2к-

П, ТХА-1к-П, ТХА-2к-П, ТНН-1к-П, ТНН-2к-П, ТПП-П, ТНН-П, ТХА-П

Преобразователи термоэлектрические ТПП-1к-П, ТПП-2к-П, ТПР-1к-П, ТПР-2к-П, ТХА-1к-П, ТХА-2к-П, ТНН-1к-П, ТНН-2к-П, ТУ 4211-071-00226253-2009 (далее ТП), ТПП-П, ТНН-П, ТХА-П ТУ 4211-036-00226253-2009 (далее ТП-П) общепромышленного применения предназначены для измерения температуры сред, не разрушающих защитную арматуру.

Принцип действия основан на явлении возникновения в цепи термопреобразователя термоэлектродвижущей силы при разности температур между его рабочим и свободными концами и зависимости величины термоэлектродвижущей силы от этой разности температур.

ТП состоит из чувствительного элемента (ЧЭ) (ТПП- 1к-П, ТПП-2к-П - проволока ПР-10/ПлТ в электроизоляционной огнеупорной керамике; ТПР-1к-П, ТПР-2к-П - проволока ПР-30/ПР-6 в электроизоляционной огнеупорной керамике; ТХА-1к-П, ТХА-2к-П, ТНН-1к-П, ТНН-2к-П - термопарный кабель), заключенного в жаростойкую металлическую арматуру или керамический чехол в зависимости от исполнения, предохраняющую ЧЭ от механических повреждений и вредного воздействия измеряемой среды. В конструкции пр едусмотрена специальная головка для подсоединения проводов от вторичного измерительного прибора. В конструкции ТП имеется канал для установки преобразователя термоэлектрического ТПП-П, ТНН-П, ТХА-П (диаметром 3 мм) или аналогичного по техническим характеристикам, предназначенного для периодического контроля значений температуры ТП на месте их установки.

ТП-П состоит из чувствительного элемента ЧЭ (термопарный кабель диаметром 3 мм) и присоединительной части к вторичному прибору: специальный корпус, разъем или соединительные провода в зависимости от исполнения.

ТП изготавливаются следующих моделей: ТПП-1к-П, ТПП-2к-П, ТПР-1к-П, ТПР-2к-П, ТХА-1к-П, ТХА-2к-П, ТНН-1к-П, ТНН-2к-П, отличающихся метрологическими характеристиками и конструктивным исполнением. Каждая модель имеет исполнения в зависимости от материала защитной арматуры и длины монтажной части.

ТП-П изготавливаются следующих моделей: ТПП-П, ТНН-П, ТХА-П, отличающихся метрологическими характеристиками и конструктивным исполнением. Каждая модель в зависимости от термопарного кабеля и длины монтажной части имеет исполнения.

ТП стационарно устанавливают на объекте, ТП имеют канал для установки одного из ТП-П, предназначенных для периодического контроля значений температуры ТП без демонтажа.

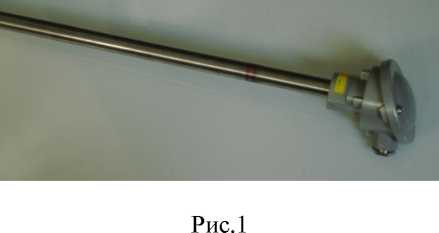

Фотография внешнего вида датчиков представлена на рисунке 1.

Исполнения ТП, ТП-П, диапазоны измеряемых температур, номинальное значение температуры применения в зависимости от исполнения ТП и ТП-П приведены в таблице 1, основные технические характеристики - в таблице 2.

Таблица 1

Таблица 2

Климатическое исполнение ТП, ТП-П: С4 по ГОСТ 52931-2008, но при верхнем значении температуры окружающего воздуха до 85 ^оС; Т3 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха до 85 ^оС и верхнем значении относительной влажности воздуха 98 % при 35 ^оС и более низких температурах с конденсацией влаги.

По защите от воздействия пыли и воды ТП, ТП-П соответствуют исполнениям IP54, IP5X по ГОСТ 14354-96.

наносится типографским способом на титульные листы эксплуатационной документации и на паспортную табличку, наклеенную на головку датчика.

Преобразователь термоэлектрический (ТП) - 1 шт.

Преобразователь термоэлектрический (ТП-П) - 1 шт. (или иное количество в зависимости от заказа)

Паспорт и руководство по эксплуатации (ТП) - 1 экз.

Руководство по эксплуатации (ТП-П) - 1 экз.

содержатся в документах: 2.821.135 РЭ «Преобразователи термоэлектрические ТПП-1к-П, ТПП-2к-П, ТПП-1к-П-01, ТПП-2к-П-01, ТПР-1к-П, ТПР-2к-П, ТПР-1к-П-01, ТПР-2к-П-01. Руководство по эксплуатации», 2.821.136 РЭ «Преобразователи термоэлектрические ТХА-1к-П, ТХА-2к-П, ТНН-1к-П-01, ТНН-2к-П-01. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТПП-1к-П, ТПП-2к-П, ТПР-1к-П, ТПР-2к-П, ТХА-1к-П, ТХА-2к-П, ТНН-1к-П, ТНН-2к-П, ТПП-П, ТНН-П, ТХА-П

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ТУ 4211-071-00226253-2009 Преобразователи термоэлектрические типа ТПП-1к-П, ТПП-2к-П, ТПР-1к-П, ТПР-2к-П, ТХА-1к-П, ТХА-2к-П, ТНН-1к-П, ТНН-2к-П;

ТУ 4311-036-00226253-2009 Преобразователи термоэлектрические типа ТПП-П, ТНН-П, ТХА-П;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью    «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36

Телефон: (351) 725-75-64

Web-сайт: www.tpchel.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний

(ФБУ «Челябинский ЦСМ»)

Адрес: 454048, г. Челябинск, ул. Энгельса, д. 101

Тел. (351) 261-08-72, факс (351) 232-04-01

Web-сайт: www.chelcsm.ru

Е-mail: stand@chel.surnet.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311280.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1312

Регистрационный № 45386-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи нормирующие НП-03, 2000Н, 2000НМ

дальнейшем -преобразователи, предназначены для преобразования в токовый выходной сигнал сигналов от термопар по ГОСТ Р 8.585-2001, термопреобразователей сопротивления по ГОСТ 6651-2009, сигналов постоянного напряжения и тока по ГОСТ 26.011-80.

Преобразователи НП-03, 2000Н, 2000НМ отличаются схемотехническими решениями и конструкцией:

- 2000НМ: зависимость выходного сигнала от преобразуемого может быть линейной или с корнеизвлечением, с гальванической развязкой, монтаж на DIN-рейку 35 мм или на стену; имеют устройство сигнализации с релейным выходом и обеспечивают изменение состояния контактов и светодиода при выходе контролируемого параметра за допустимые пределы;

-    2000Н: зависимость выходного сигнала от входного линейная, монтаж на DIN-рейку 35 мм или на стену;

-    НП-03: зависимость выходного сигнала от преобразуемого линейная, с

гальванической развязкой, щитовое исполнение.

Преобразователи по ГОСТ 13384-93 являются одноканальными.

Выходным сигналом преобразователей является непрерывный электрический сигнал 05 или 4-20 мА. Входной сигнал от датчика усиливается усилителем и преобразуется в стандартный токовый выходной сигнал.

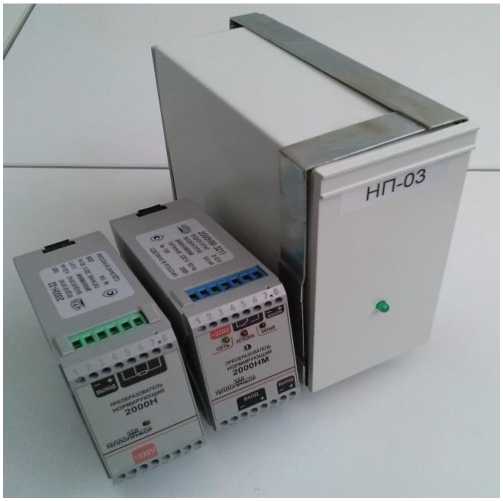

Внешний вид преобразователей нормирующих представлен на рисунке 1.

Рисунок 1 - Внешний вид преобразователей нормирующих

Программное обеспечение отсутствует.

Формулы для определения номинальной статической характеристики (НСХ) канала преобразования приведены в таблице 1.

Таблица 1

где I - текущее значение выходного сигнала, мА;

Ih, Ib - соответственно нижний, верхний пределы диапазона изменения выходного сигнала, мА;

X - текущее значение входного сигнала, мВ, В, мА, Ом;

Хн, Хв - соответственно нижний, верхний пределы диапазона изменения входного сигнала, мВ, В, мА; Ом;

Z - текущее значение преобразуемого параметра, °С, мВ, В, мА;

ZH, ZB - - соответственно нижний, верхний пределы диапазона преобразования, °С, мВ, В, мА; Ом;

Диапазоны преобразования приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

Суммарное сопротивление линии связи и внутреннего сопротивления термопары не должно превышать 250 Ом.

Подключение термопреобразователей сопротивления может осуществляться по трех-или четырехпроводной схеме. Сопротивление каждого провода линии связи при трехпроводном подключении не более 25 Ом; при четырехпроводном не более 250 Ом.

Характеристики выходного сигнала канала преобразования должны соответствовать приведенным в таблице 4.

Таблица 4

Пределы допускаемой основной приведенной погрешности, %, приведены в таблице 5.

Таблица 5

Рабочие условия применения:

Преобразователи имеют следующие климатические исполнения по ГОСТ 15150-69:

а) УХЛ4.2, но для работы при температурах окружающей среды:

- 2000НМ от минус 10 до плюс50 °С;

- 2000Н, НП-03 от 5 до 50 °С

при верхнем значении относительной влажности 80 % при 35 °С и более низких температурах без конденсации влаги;

б) 04.2 (кроме НП-03), но для работы при температуре окружающей среды:

- 2000НМ от минус 10 до плюс 50 °С;

- 2000Н от 5 до 50 °С

при верхнем значении относительной влажности 95 % при 35 °С и более низких температурах без конденсации влаги.

Входное сопротивление преобразователей должно соответствовать значениям, приведенным в таблице 6.

Таблица 6

наносится на паспортную табличку, наклеенную на корпус преобразователя, методом термотрансферной печати и на титульные листы эксплуатационной документации (РЭ и ПС) типографским способом.

Комплектность средства измерений

В комплект поставки входит:

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения, электрические непрерывные входные и выходные;

12.2.007.0-75 ССБТ. Изделия электротехнические.

Общество с ограниченной ответственностью    «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36

Телефон: (351) 725-75-64

Web-сайт: www.tpchel.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454048, г. Челябинск, ул. Энгельса, д. 101

Тел./факс (351) 232-04-01

Е-mail: stand@chel.sumet.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311280.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2024 г. № 1312

Регистрационный № 45499-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

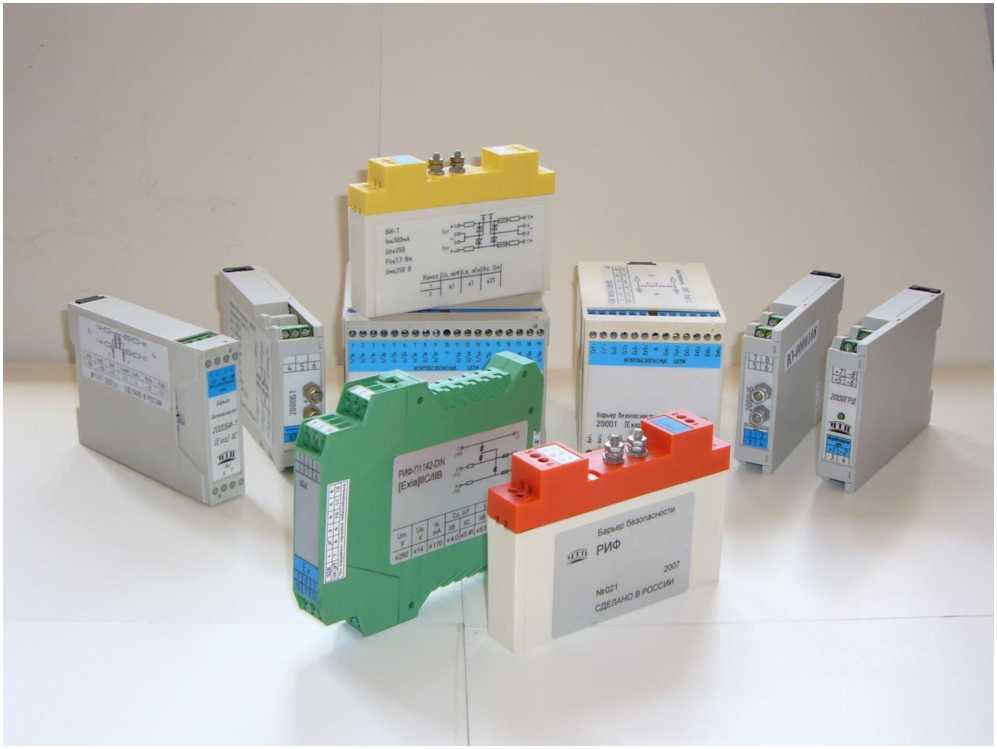

Барьеры безопасности РИФ

Барьеры безопасности РИФ представляют собой промежуточные измерительные преобразователи с номинальным коэффициентом преобразования, предназначенные для: измерительного преобразования сигналов датчиков с выходными унифицированными сигналами силы и напряжения постоянного тока, сопротивления, расположенных во взрывоопасной зоне, в унифицированный сигнал силы постоянного тока для восприятия вторичной частью измерительных систем во взрывоопасной зоне; защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от попадания недопустимо большой электрической мощности из безопасной зоны при развитии аварии во вторичной части измерительной системы, расположенной в безопасной зоне. Используются на объектах нефтедобычи, нефтепереработки, химического производства, энергетики, металлургии и машиностроения и других отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ и продуктов.

Датчики состоят из двух групп:

• - РИФ-А - активные барьеры (требующие питания от дополнительного источника);

• - РИФ-П - пассивные барьеры (не требующие питания от дополнительного источника).

Группа барьеров РИФ-А содержит подгруппу РИФ-АГ, имеющих гальваническую развязку: питание - вход - выход.

Барьеры имеют вид взрывозащиты «искробезопасная электрическая цепь» и выполнены в соответствии с требованиями, предъявляемыми к взрывозащищенному оборудованию подгрупп IIC, IIB, IIA по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

Барьеры предназначены для размещения вне взрывоопасных помещений.

Барьеры РИФ-П измерительной расположенных в опасной зоне, в безопасную зону для воспроизведения вторичной частью измерительной системы. РИФ-П обеспечивают взрывозащищенность благодаря ограничению электрической мощности, подаваемой во взрывоопасную зону по цепям связи с электрооборудованием.

Барьеры РИФ-П содержат следующие однотипные функциональные элементы и узлы: ограничительные резисторы, определяющие ток короткого замыкания; группу ограничительных стабилитронов и диодов, определяющих максимальное значение напряжения холостого хода в искробезопасной цепи; диодно-резистивные или резистивные цепочки, содержащие последовательно включенный плавкий предохранитель, служащие для отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасном входе или выходе соответствующего типа барьера.

Барьеры РИФ-А содержат следующие однотипные функциональные элементы

и узлы:

- ограничительные резисторы, определяющие ток короткого замыкания;

- группу ограничительных стабилитронов и диодов, определяющих максимальное значение напряжения холостого хода в искробезопасной цепи и служащих для ограничения напряжения и тока на искробезопасном выходе или входе барьера до безопасных уровней в аварийных ситуациях;

- диодно-резистивные или резистивные цепочки, содержащие последовательно включенный плавкий предохранитель, служащий для отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасном входе или выходе соответствующего типа барьера;

• - стабилизатор с выходным напряжением Ucm (во всех барьерах); обеспечивает организацию питания двухпроводных датчиков, а также активных элементов самой схемы барьера;

• - преобразователь напряжения в ток, подаваемый в цепь нагрузки (в РИФ-А1, РИФ-А 1- DIN и РИФ-А2), предназначенный для формирования выходного токового сигнала 0-5, 0-20 или 4- 20 мА (в зависимости от исполнения барьера) с заданной нагрузочной способностью, а также обеспечивающий переход от двухпроводного вида сигнала к трех- или четырехпроводному с возможностью подключения сопротивления нагрузки к одной общей шине внешнего источника питания;

• - преобразователь входных токов в выходной ток I Ех, подаваемый в искробезопасную цепь (в РИФ-АЗ, РИФ-АЗ-DIN и РИФ-А4), обеспечивающий формирование двухпроводного сигнала от источников и задатчиков сигналов постоянного тока с естественным нулем, например, преобразование сигнала 0-5 мА в сигнал 4-20 мА;

• - элемент гальванического разделения, выполненный на базе электромеханического реле К (в РИФ-А5, РИФ-А5-DIN и РИФ-А6);

• - усилитель с регулируемым опорным напряжением (только в РИФ-А7), формирующий в реостатных или потенциометрических датчиках напряжение питания заданного уровня, подаваемое через искробезопасную цепь барьера.

Барьеры РИФ-АГ содержат следующие однотипные функциональные элементы и узлы: ограничительные резисторы; ограничительные стабилитроны; резистивные цепочки, включающие слаботочные плавкие предохранители; импульсный источник питания с двумя выходными гальванически разделенными цепями; преобразователь постоянного тока в импульсное напряжение; преобразователь импульсного напряжения в постоянный ток; гальваническая развязка сигнала импульсного напряжения.

Ограничительные резисторы и стабилитроны обеспечивают ограничение тока и напряжения на искробезопасных входах (выходах) барьеров до безопасных уровней в аварийных ситуациях. Для повышения надежности барьеров цепочки стабилитронов продублированы.

Резистивные цепочки с предохранителями служат для ограничения тока через стабилитроны и отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасных входах (выходах) барьеров.

Принцип действия барьеров основан на преобразовании входных сигналов постоянного тока в импульсный сигнал, с последующей передачей его через схему гальванической развязки в выходной каскад, где происходит обратное преобразование.

Внешний вид барьеров безопасности РИФ представлен на рисунке 1.

Рисунок 1 - Внешний вид барьеров безопасности РИФ.

Основные технические характеристики барьеров приведены в таблицах 1 и 2.

Таблица 1 - Активные

: исполнения, основные

Примечания

• 1  RKOHT - допускаемое сопротивление электроконтактного датчика, замыкающего искробезопасную цепь;

• 2  НЗК - размыкающий контакт реле, НРК - замыкающий контакт реле;

• 3  Все барьеры, имеющие в обозначении «DIN» выполнены в корпусе, предназначенном для монтажа на DIN-рейку, не имеющие - для монтажа на шину заземления. Барьеры РИФ-А1-DIN, РИФ-АЗ-DIN и РИФ-А5-DIN также могут монтироваться на шину заземления;

• 4  Барьеры РИФ-АГ2-DIN имеют исполнения с корнеизвлечением

Таблица 2 - Пассивные

: исполнения, основные

Примечания

• 1 Все барьеры, имеющие в обозначении «DIN» выполнены в корпусе, предназначенном для монтажа на DIN-рейку, не имеющие - для монтажа на шину заземления.

• 2 Нижний предел диапазона изменения сигнала равен нулю, В, мА.

  Пределы допускаемой основной приведенной погрешности барьеров, выраженной в процентах от разности верхнего и нижнего предельных значений:

  • - для активных барьеров, кроме барьеров РИФ-AГ2-DIN и РИФ-АГ4-DIN, ± 0,1 или ± 0,2;

  • - для активных барьеров РИФ-АГ2-DIN и РИФ-АГ4-DIN

  с линейным преобразованием

  • - для активных барьеров РИФ-AГ2-DIN с корнеизвлечением

  в диапазоне входного сигнала от 10 до 100 %

  • - для активных барьеров РИФ-АГ2-DIN с корнеизвлечением

  в диапазоне входного сигнала от 0 до 10 %

  ± 0,25;

  ± 0,30;

  ± 2,0;

- для пассивных барьеров                                ± 0,05 или ± 0,1.

Пределы допускаемой дополнительной приведённой погрешности пассивных барьеров и активных барьеров, вызванной изменением температуры окружающего воздуха от (20     2) °С до верхнего (нижнего) рабочего значения на каждые 10 °С

изменения температуры:

• -    ± 0,1 % от диапазона изменения выходного сигнала активных барьеров, кроме барьеров РИФ-АГ2-DIN и РИФ-АГ4-DIN (± 0,25 % для барьеров РИФ-АЗ и РИФ-А4);

• -    пределов основной погрешности - для пассивных барьеров и барьеров РИФ-АГ2-DIN и РИФ-АГ4- DIN.

Рабочие условия применения:

Барьеры имеют следующие климатические исполнения по ГОСТ 15150:

- УХЛЗ, но для работы при температуре окружающей среды:

- от минус 50 до 60 °С (пассивные барьеры);

- от минус 20 до 60 °С (активные барьеры);

и верхнем значении относительной влажности 80 % при 25 °С и более низких температурах без конденсации влаги;

- ТЗ, но для работы при температуре окружающей среды от минус 20 до 60 °С и верхнем значении относительной влажности 98 % при 35 °С без конденсации влаги.

Температура транспортирования от минус 50 до + 50 °С.

Степень защиты барьеров IP30 по ГОСТ 14254. Габаритные размеры - в зависимости от модификации.

Масса барьеров, не более:

• - для РИФ-Птб-DIN      - 200 г;

• - для РИФ-П 1196-DIN      - 280 г;

• - для остальных барьеров    - 135 г.

Средний срок службы барьеров не менее 12 лет.

Знак утверждения типа наносится на паспортную табличку, наклеенную на корпус барьера, методом термотрансферной печати и на титульные листы эксплуатационной документации (РЭ и ПС) типографским способом.

В комплект поставки входит:

-     барьер РИФ;

-     руководство по эксплуатации;

-      паспорт.

Содержатся в документах 2.087.044-00 РЭ Барьеры безопасности РИФ-П, 2.087.044-01 РЭ Барьеры безопасности РИФ-А, 2.087.044-02 РЭ Барьеры безопасности РИФ-АГ2/АГ4.

Нормативные и технические документы, устанавливающие требования к барьерам безопасности РИФ

Общество с ограниченной ответственностью    «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36

Телефон: (351) 725-75-64

Web-сайт: www.tpchel.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
