МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

21 ноября 2018 г.                                            „   2422

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 43631/1 «Анализаторы дымовых газов Testo-340» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Тэсто Рус» от 02 октября 2018 г. № ТП-170 приказываю:

• 1. Внести изменения в описание типа на анализаторы дымовых газов Testo-340, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47581-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП РТ 1486-2010 «ГСИ. Анализаторы дымовых газов Testo-340. Методика поверки» с Изменением № 1. утвержденному ФБУ «Ростест-Москва» 30 марта 2018 г., и распространить действие документа на анализаторы дымовых газов Testo-340, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 43631/1 «Анализаторы дымовых газов Testo-340», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 47581-11, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» ноября 2018 г. № 2422

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы дымовых газов Testo-340

Анализаторы дымовых газов Testo-340 предназначены для измерения объёмной доли кислорода (О₂), оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂), диоксида серы (SO₂), расчёта и индикации содержания диоксида углерода (СО₂) в выбросах. Анализаторы дымовых газов Testo-340 опционально могут комплектоваться дополнительными зондами для измерения объёмной доли оксида углерода (СО) и диоксида углерода (СО₂) в воздухе атмосферы. Анализаторы дымовых газов Testo-340 предназначены также для контроля параметров газовых сред, в частности для измерения разряжения и избыточного давления в точке отбора пробы.

Принцип действия анализаторов дымовых газов Testo-340 основан на использовании:

• - электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота, диоксида серы;

• - встроенного сенсора дифференциального давления.

Анализатор дымовых газов Testo-340 собран в корпусе из пластика, имеет жидкокристаллический дисплей и клавиатуру на передней панели.

Анализаторы дымовых газов Testo-340 могут опционально комплектоваться разными наборами измерительных газовых сенсоров, газозаборных зондов и других внешних датчиков.

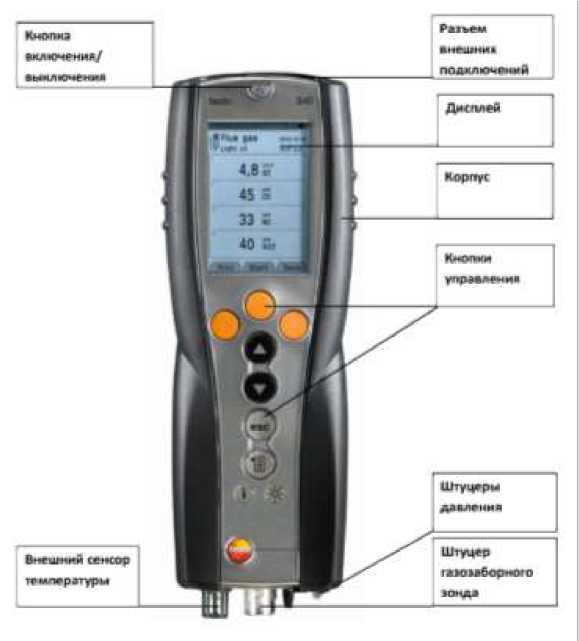

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Возможные варианты комплектации представлены в таблице 1.

Таблица 1 - Варианты комплектации анализатора

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде наклейки.

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

осуществляется по документу МП РТ 1486-2010 «ГСИ. Анализаторы дымовых газов Testo-340. Методика поверки» с Изменением №1, утверждённому ФБУ «Ростест-Москва» 30 марта 2018 г.

Основные средства поверки:

• 1) По каналам содержания газовых компонентов:

• - стандартные образцы состава искусственной газовой смеси O₂-N₂, СО-№₂, NO-N₂, NO₂-N₂, SO₂-N₂, СО₂-№₂ (ГСО №10546-2014) в баллонах под давлением.

• 2) По каналу дифференциального давления:

• - калибратор давления пневматический «Метран-505 Воздух» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42701-09), класс точности 0,015 с диапазоном воспроизведения избыточного давления от 5 до 25000 Па;

• - термогигрометр ИВА-6А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46434-11), диапазон измерения температуры от минус 40 до плюс 50 °С, абсолютная погрешность ±0,5 °С, диапазон измерения относительной влажности от 0 до 98 %, абсолютная погрешность ±3 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 440⁴ Па

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

Техническая документация изготовителя «Testo SE & Co. KGaA»

Фирма «Testo SE & Co. KGaA», Германия

Адрес: Testo-StraBe 1, 79853 Lenzkirch, Deutschland

Телефон: +49 7653 681-0, +49 7653 681-100

E-mail: info@testo.de

Web-сайт: www.testo.de,www.testo.com

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)

Адрес: 115054, г. Москва, Б. Строченовский переулок, д. 23 В, стр. 1

Телефон: +7 (495) 221-62-13, факс: +7 (495) 221-62-16

Е-mail: info@testo.ru

Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.
