МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

03 августа 2026 г.

1539

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

    4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

    ( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

    регулированию и метрологии

    СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

    Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    августа   2026 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие

методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Уровнемеры радарные

ЭМИС-

ПУЛЬС 530

92949-24

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»),

г. Челябинск

МП-701/09-2023

РТ-МП-1711-208-

2025 для вновь изготавливаемых средств измерений в дополнение к МП-701/09-2023

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск

ФБУ «НИЦ ПМ -Ростест», г. Москва

2.

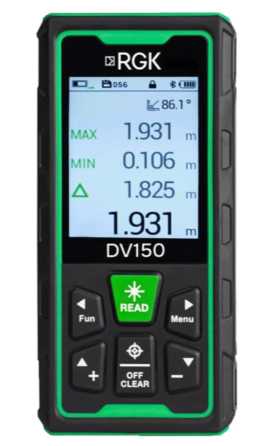

Дальномеры лазерные

RGK

97292-25

«SNDWAY

TECHNOLOGY (GUANGDONG)

CO., LTD.», Китай

МП-27/20-2025

МП-27/20-2025 с изменением № 1 для вновь изготавливаемых средств измерений в дополнение к МП-27/20-2025

Общество с ограниченной ответственностью «РУСГЕОКОМ» (ООО

«РУСГЕОКОМ»), г. Москва

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

1539

от «00 »   авгуоа  2026 г. №

Лист № 1 Регистрационный № 92949-24                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные ЭМИС-ПУЛЬС 530 Назначение средства измерений

Уровнемеры радарные ЭМИС-ПУЛЬС 530 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов) и сыпучих материалов при атмосферном и избыточном давлении.

Описание средства измерений

Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя разность частот излучаемого и принимаемого сигналов, вычисляется значение уровня измеряемой среды.

Уровнемеры состоят из первичного преобразователя (антенны) и электронного блока (далее - ЭБ), размещенного внутри односекционного или двухсекционного корпуса.

В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся типом взрывозащиты, корпусом, антенной, диапазонами и погрешностями измерений, способом присоединения.

Уровнемеры имеют следующие исполнения:

  • - по типам корпусов: односекционный и двухсекционный;

  • - по типам антенн: коническая, параболическая, противокоррозионная, планарная, линзовая;

  • - по метрологическим характеристикам токового выходы: стандартное и исполнение «ТА»;

  • - по присоединению электронного блока: интегральное или дистанционное;

  • - по типу присоединения: резьбовым и фланцевым присоединением;

  • - по типу взрывозащиты: общепромышленное и взрывозащищенное;

  • - по температуре измеряемой среды: стандартное и высокотемпературное. ЭБ в зависимости от конфигурации обеспечивает:

  • - обработку сигнала с первичного преобразователя (антенны);

  • - вычисление уровня поверхности продукта;

  • - вычисление массы и объёма измеряемой среды в резервуаре на основании измеренного уровня и параметров резервуара, внесённых в память ЭБ;

  • - вычисление расхода жидкости в открытых каналах и безнапорных трубопроводах;

  • - отражение показаний на дисплее и формирование аналогового, дискретного или цифрового сигналов;

  • - хранение в энергонезависимой памяти необходимых для работы параметров и результатов измерений;

  • - самодиагностику неисправностей и их индикацию;

  • - программное подавление ложных эхо-сигналов.

Условное обозначение уровнемера:

ЭМИС-ПУЛЬС 530 X1-X2-X3-X4-X5-X6-X7-X8-X9-X10-X11-X12-X13-X14-X15-X16-X17-X18-X19-X20.

  • XI - конструктивное исполнение по виду взрывозащиты;

Х2 - измеряемая среда (Ж - жидкость, С - сыпучий продукт, СГ - сжиженный газ);

X3 - значение верхнего предела измерений;

Х4 - значение абсолютной погрешности измерений уровня; Х5 - максимальное давление измеряемой среды;

Х6 - температурный диапазон измеряемой среды;

X7, Х8, Х9 - способ присоединения; Х10 - тип антенны;

  • XII - материал антенны;

X12 - размещение электронного блока;

X13 - исполнение корпуса;

X14 - материал корпуса;

X15 - параметры электрического питания;

X16 - выходные интерфейсы;

X17 - наличие дисплея;

X18,19 - кабельный ввод №1,2;

X20 - поверка - заводская калибровка; ХХ - дополнительный код заказа.

Наименование уровнемеров, их заводские номера, основные технические характеристики указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр нарастающим итогом по системе нумерации предприятия изготовителя. Маркировочные таблички крепятся на корпусе электронного блока. Общий вид (схема) маркировочной таблички представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 3.

Общий вид уровнемеров представлен на рисунке 2.

ЭМИС Уровнемер радарный ЭМИС-ПУЛЬС 530   [Ц[

|[у

°С| Питание I в] IP66/IP68 LA МПа| Зав.№ |     | Дата ВЫП.[^

~~м] Траб [ мм| Ртах[

■I ОС ООО "ПРОММАШ ТЕСТ Инжиниринг"

J СС №ЕАЭС RU C-RU.AX58.В.04701/23

Рисунок 1 - Пример маркировочной таблички

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru
Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru
Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

а)

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru
Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru
Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru
Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

е)

г)

д)

а) с параболической антенной; б) с конической антенной; в) с противокоррозионной антенной; г) с планарной антенной; д) с линзовой антенной;

е) высокотемпературное исполнение

Рисунок 2 - Общий вид уровнемеров

Место пломбирования

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

Рисунок 3 - Место нанесения защитной пломбы

Программное обеспечение

Уровнемеры имеют встроенное микропрограммное обеспечение, имеющее метрологически значимую часть. Уровнемеры поддерживают работу с программным обеспечением (далее - ПО) «ЭМИС-Интегратор», устанавливаемым на внешний персональный компьютер, и предназначенным для конфигурирования уровнемеров на объекте эксплуатации. ПО «ЭМИС-Интегратор» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть ПО.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные микропрограммного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EP530

Номер версии (идентификационный номер) ПО

1.Х*

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

* «Х» принимает значения от 0 до 9.

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, мХ)

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений уровня, мм2)

  • - при Hmin < Низм < Нпер

  • - при Нпер < Низм < Hmax

±2; ±3; ±5; ±10; ±15; ±20 ±1; ±2; ±3; ±5;

Пределы допускаемой приведенной к диапазону изменений выходного аналогового сигнала погрешности преобразования измеренного значения уровня в выходной аналоговый сигнал, %2)

±0,03; ±0,05; ±0,1; ±0,2

  • 1) Указан максимальный диапазон измерений, указывается в паспорте.

  • 2) Фактические значения указываются в паспорте.

фактический диапазон измерений

Примечание - Приняты следующие сокращения: Низм - измеренное значение уровня, мм;

Нпер - значение переходного уровня (указывается в паспорте), мм; Hmax - значение наибольшего уровня, мм;

Hmin - значение наименьшего уровня, мм.

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы

аналоговый токовый, мА

от 4 до 20

цифровой

HART, WirelessHART, Modbus RTU, Modbus ASCII, Modbus TCP/IP, LoRaWan, Foundation Fieldbus, Profibus

дискретный

сухой контакт, открытый коллектор

Параметры электрического питания:

напряжение постоянного тока, В

от 18 до 32

напряжение переменного тока, В

от 187 до 242

частота переменного тока, Гц

50±1

П Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

температура окружающей среды, °С

от -60 до +85

относительная влажность (при температуре +40 °С), %,

не более

95

Параметры измеряемой среды1):

42

избыточное давление, МПа, не более температура, °С

от -196 до +445

Габаритные размеры, мм, не более:

длина

250

ширина

250

высота

620

Масса, кг, не более

20

Маркировка взрывозащиты для взрывоопасных газовых сред:

исполнение ExiaC

0Ex ia IIC T6...T1 Ga X

исполнение ExiaB

0Ex ia IIB T6...T1 Ga X

исполнение Exd

1Ex db IIC T6...T1 Gb X

исполнение Exdia

1Ex db ia IIC T6...T1 Gb X

Маркировка взрывозащиты для взрывоопасных пылевых сред:

исполнение ExiaC

Ex ia IIIC T80°.T450°C Da X

исполнение ExiaB

Ex ia IIIB T80°.T450°C Da X

исполнение Exd

Ex tb IIIC T80°...T450°C Db X

Степень защиты, обеспечиваемая оболочкой

IP66/IP67, IP66/IP68

1) Указан максимальный диапазон, фактический диапазон измерений указывается

в паспорте.

аблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Средняя наработка на отказ, ч, не менее

130 000

Знак утверждения типа

наносится методом печати на маркировочной табличке, прикрепленной на корпус уровнемера.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Уровнемер радарный*

ЭМИС-ПУЛЬС 530

1 шт.

Инструкция по работе с ПО «ЭМИС-Интегратор»

-

по заказу

Руководство по эксплуатации

ЭП-530.000.00 РЭ

1 экз.

Паспорт

ЭП-530.000.00 ПС

1 экз.

* - модификация определяется договором поставки

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Уровнемеры радарные ЭМИС-ПУЛЬС 530. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459

ТУ 26.51.52.120-100-14145564-2023 Уровнемеры радарные ЭМИС-ПУЛЬС 530. Технические условия

Правообладатель

Акционерное общество «Электронные и механические измерительные системы»

(АО «ЭМИС»)

ИНН 7729428453

Адрес юридического лица: 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Телефон: +7 (351) 729-99-12

E-mail: inform@emis-kip.ru

Изготовитель

Акционерное общество «Электронные и механические измерительные системы»

(АО «ЭМИС»)

ИНН 7729428453

Адрес юридического лица: 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Адреса мест осуществления деятельности:

456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1;

454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Телефон: +7 (351) 729-99-12

E-mail: inform@emis-kip.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

1539

от «____»   ______  2026 г. №

Лист № 1

Регистрационный № 97292-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дальномеры лазерные RGK Назначение средства измерений

Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона, относительно горизонта.

Описание средства измерений

Принцип измерения расстояний основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучения лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, устанавливается и направляется на блок, где происходят измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.

Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных границах измерения.

Результаты измерений расстояний и углов записываются во внутреннюю память дальномера, выводятся на дисплей дальномера и могут быть переданы на внешние устройства.

Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномеров осуществляется при помощи клавиш. В основании корпуса дальномеров имеется USB-разъём (тип Type-C) для зарядки встроенного аккумулятора.

Питание дальномеров осуществляется от встроенного Li-ion аккумулятора.

Дальномеры изготавливаются в следующих модификациях: DX50, DX70, DX100, DX50G, DX70G, DX100G, DV100, DV150, которые отличаются внешним видом, цветом лазера, метрологическими и техническими характеристиками.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование дальномеров от несанкционированного доступа не производится. ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.

Общий вид дальномеров представлен на рисунке 1.

Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на пластике на задней панели корпуса дальномеров. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

а) модификации DX50, DX70, DX100,

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

DX50G

□□

ф

□□

ЕдИзм

в1®

ВЫКЛ СБРОС

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

в) модификации DV100, DV150

б) модификации DX50G, DX70G, DX100G

Рисунок 1 - Общий вид дальномеров лазерных RGK

Место нанесения заводского номера

Приказ Росстандарта №1539 от 03.08.2026, https://oei-analitika.ru

Место нанесения знака утверждения типа

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Для управления дальномерами используется встроенное микропрограммное обеспечение, которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.

Разделение на метрологически значимое и не значимое МПО не произведено.

Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р.50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

DX50

DX50G

DX70

DX70G

DX100

DX100G

DV100

DV150

Диапазон измерений расстояний 1), м

от 0,1 до 50

от 0,1 до 70

от 0,1 до 100

от 0,1 до 150

Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), мм:

  • - в поддиапазоне от 0,1 до 100 м включ.

  • - в поддиапазоне св. 100 до 150 м

±(1,5+105<D) 2)

±10

Диапазон измерений угла наклона

±90°

Пределы допускаемой абсолютной погрешности измерений угла наклона

±0,3°

  • 1) измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет), низкая фоновая освещенность;

  • 2) D - измеряемое расстояние, мм

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Лазерное излучение:

для модификаций: DX50, DX70, DX100 - мощность, мВт, не более

1

- длина волны, нм

от 620 до 690

- класс по ГОСТ 31581-2012

II

для модификаций: DX50G, DX70G, DX100G, DV100

DV150

- мощность, мВт, не более

1

- длина волны, нм

от 515 до 535

- класс по ГОСТ 31581-2012

II

Дискретность измерений:

для модификаций DX50 DX50G, DX70, DX70G, DX100

DX100G, DV100

- расстояния, м

0,001

- угла наклона

0,1°

для модификации DV150

- расстояния, м от 0,1 до 99,9 м

0,001

от 100 до верхнего предела измерений

0,01

- угла наклона

0,1°

Источник электропитания

встроенный Li-ion аккумулятор

Напряжение электропитания постоянного тока, В

3,7

Диапазон рабочих температур, °С

от -20 до +70

Габаритные размеры (Д*Ш*В) мм, не более

115х54х28

- для модификаций DX50 DX50G, DX70, DX70G, DX100

DX100G

- для модификаций DV100, DV150

130x64x32

Продолжение таблицы 2

Наименование характеристики

Значение

Масса, кг, не более

- для модификаций DX50 DX50G, DX70, DX70G, DX100

0,11

DX100G

- для модификаций DV100, DV150

0,20

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномера.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт. (экз.)

Дальномер лазерный^

RGK

1 шт.

Сумка для переноски

1 шт.

Петелька на руку

1 шт.

Отражательная пластина

1 шт.

Кабель USB Type-C

1 шт.

Руководство по эксплуатации

1 экз.

1) модификация определяется договором поставки

Сведения о методиках (методах) измерений

приведены в:

  • - п. 5 «Работа с прибором», п. 7 «Измерение по камере» документа «Лазерный дальномер RGK DV100, DV 150. Руководство по эксплуатации»;

  • - п. 4 «Работа с прибором» документа «Лазерный дальномер RGK DX50, DX50G, DX70, DX70G, DX100, DX100G. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 г. №  1374 «Об утверждении Государственной поверочной схемы

для координатно-временных средств измерений»

Стандарт предприятия «SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.»

Правообладатель

«SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.», Китай

Адрес: SNDWAY SCIENCE AND TECHNOLOGY PARK, 58 TUANJIE ROAD, DANING COMMUNITY, 523928 HUMEN, DONGGUAN, GUANGDONG, CHINA

E-mail: market@sndway.com

Изготовитель

«SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.», Китай

Адрес: SNDWAY SCIENCE AND TECHNOLOGY PARK, 58 TUANJIE ROAD,

DANING COMMUNITY, 523928 HUMEN, DONGGUAN, GUANGDONG, CHINA

E-mail: market@sndway.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13 Телефон: +7 (495) 223-69-92, факс: +7 (495) 225-66-46

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314
