№1358 от 04.06.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 564769
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1358 от 04.06.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
04 июня 2024 г.
1358
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства
измерений в части конструктивных изменений, не влияющих
на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений,
установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
< >
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от « 04 » ию^я 2024 г. № 12^58
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплексы спектрометрические |
«МУЛЬТИРАД- гамма» |
68925-17 |
АЖНС.41213 1.003МП |
РТ-МП-5348-03- 2023 |
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва, г. Зеленоград |
ФБУ «Ростест-Москва», Московская обл., Солнечногорский р-н, рп. Менделеево |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2023 г. № 1358
Регистрационный № 68925-17
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы спектрометрические «МУЛЬТИРАД-гамма»
комплексы) предназначены для измерений энергии гамма- и рентгеновского излучений, испускаемых радионуклидами.
Принцип действия комплексов основан на преобразовании энергии ионизирующих излучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО), установленном на персональном компьютере (далее - ПК).
Комплекс состоит из:
-
- сцинтилляционного блока детектирования со встроенным в него или выносным цифровым многоканальным анализатором USB-4K, вакуумным ФЭУ и электронной частью;
-
- программного обеспечения «ПРОГРЕСС-5»;
-
- свинцовой защиты СЗГ-15.
Блоки детектирования выпускаются в двух исполнениях:
-
- блок детектирования сцинтилляционный детектор на
5 мм;
-
- блок детектирования
БДКС-25-02-1А (далее - блок детектирования) содержит основе монокристалла CsI(Tl) диаметром 25 мм и высотой
БДКС-25-02-2А содержит сцинтилляционный детектор
на
основе монокристалла NaI(Tl) диаметром 25 мм и высотой 10 мм.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений системе нумерации предприятия-изготовителя, наносится типографским способом
по
на
табличку, расположенную на торцевой поверхности блоков детектирования. Формат нанесения заводского номера: «Зав. № XY 20__г», где Х - число от 0 до бесконечности, Y -число от 0 до 9, год выпуска указывается в полном формате.

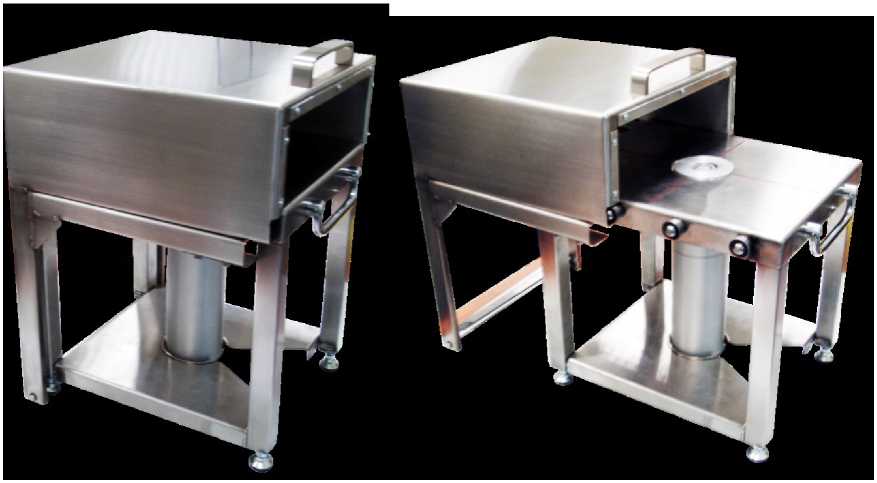

Общий вид комплекса представлен на рисунке 1, а блока детектирования на рисунке

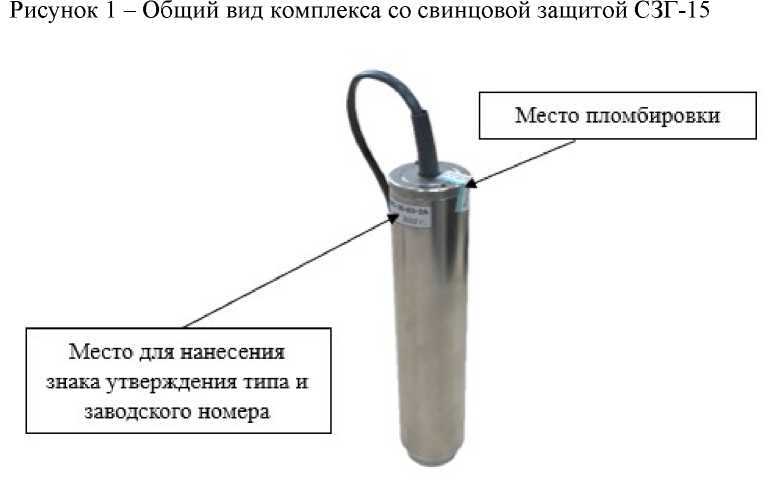

Рисунок 2 - Общий вид блока детектирования
Программное обеспечениеКомплексы работают под управлением программного обеспечения (ПО) «ПРОГРЕСС-5», которое позволяет последовательно выполнять следующие операции:
-
- энергетическая калибровка;
-
- измерение фона;
-
- измерение пробы;
-
- вывод отчета.
Структура программного обеспечения выражена в системе меню, выполняющей различные функции:
-
- запуск набора спектра измеряемого источника, остановка, очистка спектра;
-
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
-
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение пробы;
-
- отображение записи рабочего журнала с результатами измерений и вывод их в виде отчета;
-
- настройка режимов отображения, сохранения спектра и других опций программы.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены таблице 1.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ПРОГРЕСС-5» |
|
Номер версии (идентификационный номер) ПО |
V. 13Х |
|
Цифровой идентификатор ПО |
- |
|
* Х - метрологически незначимая часть | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергии регистрируемого излучения, кэВ: - для блока детектирования БДКС-25-02-1А |
от 10 до 250 |
|
- для блока детектирования БДКС-25-02-2А |
от 30 до 1500 |
|
Функция преобразования - линейная во всем диапазоне энергии регистрируемого излучения. Предел допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), %, не более |
1,0 |
|
Абсолютное энергетическое разрешение, кэВ, не более: - в пике полного поглощения 59,54 кэВ (241Am) |
15 |
|
- в пике полного поглощения 121,78 кэВ (152Eu) |
22 |
|
Относительное энергетическое разрешение для блока детектирования БДКС-25-02-2А в пике полного поглощения 661,7 кэВ, %, не более |
8,0 |
|
Относительная эффективность регистрации, не менее: - для блока детектирования БДКС-25-02-1А в пике полного поглощения 59,54 кэВ (241Am) |
0,30 |
|
в пике полного поглощения 121,78 кэВ (152Eu) |
0,20 |
|
- для блока детектирования БДКС-25-02-2А в пике полного поглощения 59,54 кэВ (241Am) |
0,30 |
|
в пике полного поглощения 121,78 кэВ (152Eu) |
0,20 |
|
в пике полного поглощения 661,7 кэВ (137Cs) |
0,10 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Нестабильность градуировочной характеристики преобразования |
±2,0 |
|
за 8 ч непрерывной работы (после установления рабочего режима), % |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания ПК от сети переменного тока, В |
220+З43 |
|
- частота, Гц |
50,0±0,5 |
|
- напряжение питания измерительного тракта от источника |
5 ОО+О^^ |
|
постоянного тока, В |
-0,75 |
|
Потребляемая мощность, В^А, не более - совместно с ПК |
400 |
|
- без ПК |
0,5 |
|
Габаритные размеры, мм, не более - БДКС-25-02-1А (диаметрхвысота) |
70x260 |
|
- БДКС-25-02-2А (диаметрхвысота) |
45x270 |
|
- свинцовая защита СЗГ-15 (длина^ширина^высота) |
300x300x390 |
|
Масса, кг, не более - БДКС-25-02-1А |
5,5 |
|
- БДКС-25-02-2А |
1,0 |
|
- свинцовая защита СЗГ-15 |
26,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при +30 °С и более низких температурах без конденсации влаги, % |
до 75 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
8000 |
наносится на специальные таблички на блоки детектирования фотоспособом и на титульные листы руководств по эксплуатации АЖНС.412131.003РЭ и паспорта АЖНС.412131.003ПС типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс спектрометрический «МУЛЬТИРАД-гамма» в составе: |
1 шт. | |
|
- сцинтилляционный блок детектирования БДКС-25-02-1А БДКС-25-02-2А |
* * | |
|
- цифровой многоканальный анализатор USB-4K |
** | |
|
- защита свинцовая СЗГ -15 |
* | |
|
- калибровочный источник | ||
|
ПК |
* | |
|
Программное обеспечение «ПРОГРЕСС-5» на CD |
1 шт. | |
|
Программное обеспечение спектрометрических и радиометрических измерительных комплексов ПРОГРЕСС-5. Руководство оператора |
1 экз. | |
|
Руководство по эксплуатации |
АЖНС.412131.003РЭ |
1 экз. |
|
Паспорт |
АЖНС.412131.003ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Паспорта на калибровочные источники | ||
|
Примечания: * поставляется по требованию Заказчика ** поставляется при отсутствии встроенного в блок детектирования | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АЖНС.412131.003РЭ.
Нормативные документы, устанавливающие требования к средству измерений средств измерений и плотности потока
ГОСТ 8.033-2023 «Государственная поверочная схема для активности радионуклидов, удельной активности радионуклидов, потока альфа-, бета-частиц и фотонов радионуклидных источников»;
Общие технические
ГОСТ 27451-87 Средства измерений ионизирующих излучений. условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия;
ТУ 26.51.41-007-18615825-2016 Комплексы спектрометрические «МУЛЬТИРАД-гамма». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда») ИНН 7735092057
Адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Телефон: + 7 (495) 777-13-59, факс: +7 (495) 777-13-58
Web-сайт: www.amplituda.ru
E-mail: info@amplituda.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 141570, Московская обл., р-н Солнечногорский, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 24 Телефон/факс +7 (495) 546-45-00, +7 (495) 546-45-01
Web-сайт: http://www.rostest.ru
Е-mail: info.mdl@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.
