№1796 от 17.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268972
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1796 от 17.08.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «17» августа 2021 г. № 1796 Сведения
об утвержденном типе средства измерений
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правооблада тель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1. |
Системы центровки и измерения взаимного расположения поверхностей |
Easy- Laser ХТ |
С |
82695-21 |
Мод. Easy-Laser XT440: детекторы XT40-M (зав. №152048) и XT40-S (зав. №152028); мод. Easy-Laser XT660: детекторы XT60-M (зав. №150955) и XT60-S (зав. №150975); мод. Easy-Laser XT660: детекторы XT60-M (зав. №149902) и XT60-S (зав. №149922); мод. Easy-Laser XT770 Geo Kit: детекторы XT70-M (зав. №143448) и XT70-S (зав. №143468), лазерные излучатели XT22 (зав. № 145905) и XT26 (зав. № 140843) |
Easy-Laser AB, Швеция |
Easy-Laser AB, Швеция |
ОС |
МП № 203 59-2020 |
1 год |
Общество с ограниченной ответственностью "Изи-Лазер СНГ" (ООО "Изи-Лазер СНГ"), г. Санкт- Петербург |
ФГУП "ВНИИМС", г. Москва |
21.12.2020 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «17» августа 2021 г. № 1796
Лист № 1 Регистрационный № 82695-21 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ
Назначение средства измеренийСистемы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ (далее системы) предназначены для измерений несоосности валов и других узлов промышленных агрегатов, и контроля отклонений от плоскости, прямолинейности, перпендикулярности и параллельности, взаимного углового положения шпинделей.
Описание средства измеренийПринцип действия систем Easy-Laser ХТ основан на измерении взаимного положения измерительных блоков (далее - детекторов) относительно друг друга. Один детектор крепится на вал по одну сторону муфты, а второй детектор на другой вал по другую сторону муфты, подлежащего центровке с первым. Лазерный луч направляется на приемник блока детектора. На приемнике излучения определяется положение луча на плоскости приемника. Система вычисляет и отображает на дисплее необходимые значения отклонений в зависимости от выбранной программы измерений.
Принцип измерения выверки геометрии: плоскостность, перпендикулярность, прямолинейность и параллельность с помощью системы Easy-Laser XT состоит в том, что лазерный излучатель устанавливается неподвижно и относительно него перемещается измерительный блок по поверхности, который фиксирует вертикальное и горизонтальное отклонение.
Система Easy-Laser ХТ состоит из двух детекторов, дисплейного блока или мобильного устройства (на базе Android или iOS) и набора креплений.
Системы Easy-Laser XT выпускаются в 12 модификациях, в состав которых входит:
Easy-Laser XT190 - детектор XT BTA Detector и лазерный излучатель XT BTA Laser;
Easy-Laser XT440 - детекторы XT40-M и XT40-S;
Easy-Laser XT550 EX - детекторы XT50-M ЕХ и XT50-S ЕХ;
Easy-Laser XT660 - детекторы XT60-M и XT60-S;
Easy-Laser XT770 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S];
Easy-Laser XT770 Geo Kit - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] + один из лазерных излучателей: D26, XT26, D22 или XT22;
Easy-Laser XT950 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] или XT7 или XT9 + один из лазерных излучателей: D25, XT25, D75 или XT75;
Easy-Laser XT960 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] или XT7 или XT9 + один из лазерных излучателей: D25, XT25, D75 или XT75;
Easy-Laser XT970 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] или детектор XT7 + один из лазерных излучателей: D26, XT26, D22 или XT22 + угловая призма;
Easy-Laser XT975 -детектор E2 или XT2 + цифровой уровень XT290+ один из лазерных излучателей: D26, XT26, D22 или XT22;
Easy-Laser XT980 - детектор XT5 и один из лазерных излучателей: D23 или XT23;
Easy-Laser XT Geo - включает в себя несколько вышеперечисленных модификаций. Детекторы имеют конструктивные различия (Рисунок 2):
-
- XT40-M, XT40-S оснащены линейным лазером и однокоординатным детектором;
-
- XT50-M ЕХ, XT50-S ЕХ оснащены точечным лазер и однокоординатном детектором;
-
- XT60-M, XT60-S оснащены точечным лазером и однокоординатным детектором;
-
- XT70-M, XT70-S, XT70H-M и XT70H-S оснащены точечным лазером и
двухкоординатным детектором;
-
- XT5, XT7 и XT9 оснащены двухкоординатным детектором без лазера.
-
- E2 и XT2 оснащены двумя двухкоординатными детектороми.
-
- XT BTA Detector оснащен тремя однокоординатными детекторами.
Также системы могут оснащаться лазерными излучателями: XT20, D22, XT22, D25, XT25, D26, XT26, D75, XT75, D146, XT146, E30, XT BTA Laser; угловой призмой и цифровым уровнем XT290 (Рисунок 3).
Дисплейный блок изготавливается двух исполнений: стандартном XT11 и планшетном ЕСОМ Tab-Ex ЕХ.
Опломбирование систем от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке.
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-1.jpg)

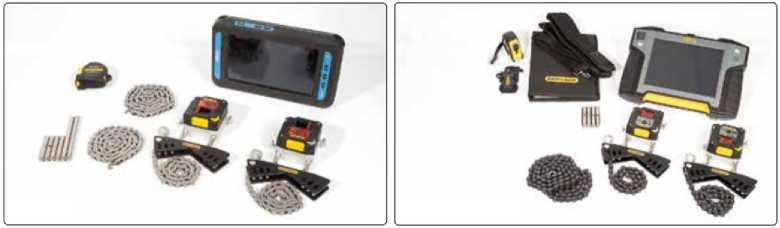

Рисунок 1 - Общий вид системы
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-2.jpg)

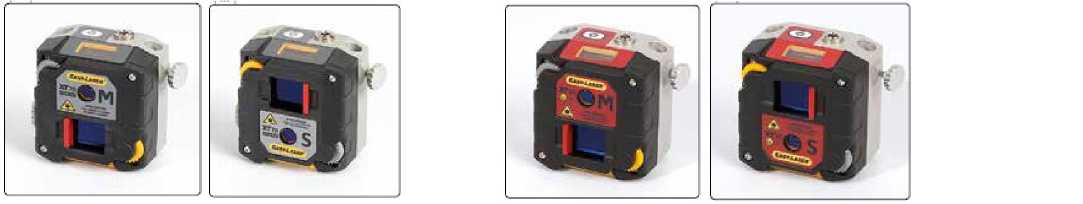

а) Детекторы XT40-M, XT40-S б) Детекторы XT60-M, XT60-S
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-3.jpg)

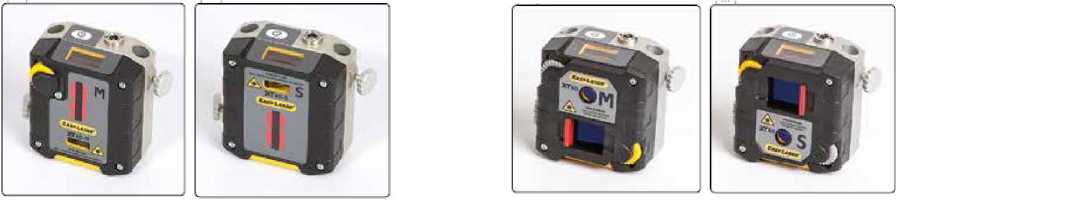

в) Детекторы XT70-M, XT70-S, XT70H-M, XT70H-S
г) Детекторы XT50-M ЕХ, XT50-S ЕХ
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-4.jpg)

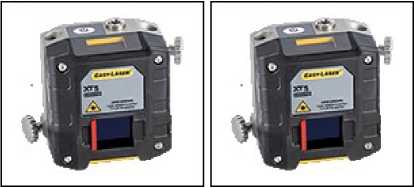

д) Детекторы XT5, XT7
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-5.jpg)
е) Детекторы E2, XT2
а)
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-6.jpg)
ж) Детектор XT9
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-7.jpg)
з) XT BTA Detector
Рисунок 2 - Общий вид измерительных блоков
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-8.jpg)
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-9.jpg)
Лазерные излучатели D26, XT26
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-10.jpg)

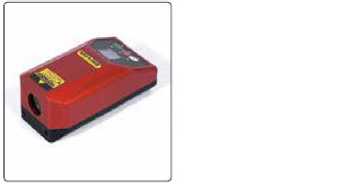

в) Лазерные излучатели D23, XT23
б) Лазерные излучатели XT20, D22, XT22
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-11.jpg)

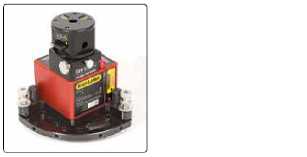

г) Лазерные излучатели D146, XT 146
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-12.jpg)
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-13.jpg)
е) Лазерные излучатели D75, XT75
д) Лазерные излучатели D25, XT25
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-14.jpg)
ж) Лазерный излучатель E30
Рисунок 3 - Общий вид лазерных излучателей
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-15.jpg)
з) XT BTA Laser
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-16.jpg)
а) Дисплейный блок XT11
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-17.jpg)

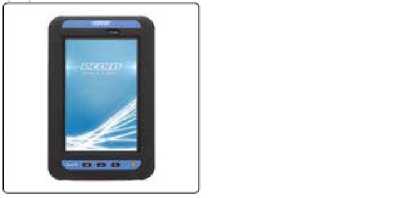

б) Дисплейный блок ЕСОМ Tab-Ex ЕХ
Рисунок 4 - Общий вид дисплейного блока
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-18.jpg)
Рисунок 5 - Угловая призма
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644463_files/1629217644463-19.jpg)

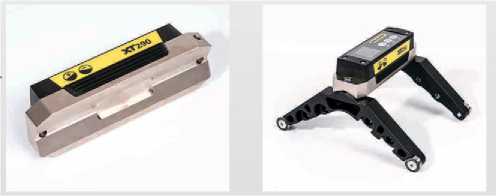

Рисунок 6 - Цифровой уровень XT290
ПО Easy-Laser XT представляет собой ПО для выполнения настроек систем и обеспечения взаимодействия компонентов и узлов лазерных центровщиков.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-
2014. Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО |
Easy-Laser XT |
Номер версии (идент. номер) ПО, не ниже |
2.0.0.0 |
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики детекторов
Характеристика |
XT40-M, XT40-S |
XT50-M ЕХ, XT50-S ЕХ |
XT60-M, XT60-S |
XT70-M, XT70-S |
XT70H-M, XT70H-S |
XT5, XT7 и XT9 |
XT BTA Detector |
Диапазон измерений линейного перемещения, мм |
±10,0 |
±5,0 |
±5,0 |
±5,0 |
±5,0 |
±5,0 |
±3,0 |
Пределы допускаемой относительной погрешности измерений линейного перемещения*, % |
±1 |
±1 |
±1 |
±1 |
±0,5 |
±1 |
±1 |
Максимальное расстояние между детекторами, м |
10 |
20 |
20 |
20 |
20 |
- |
- |
Разрешающая способность по линейному перемещению, мм |
0,001 |
0,001 |
0,001 |
0,001 |
0,0001 |
0,001 |
0,01 |
Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 95 % |
Таблица 3 - Общие технические характеристики системы
Характеристика |
Значение |
Тип лазера |
диодный |
Длина волны, нм |
635 - 680 |
Мощность лазера, не более, мВт |
0,6 |
Степень опасности генерируемого излучения |
2 класс по ГОСТ IEC 60825-1-2013 |
Разрешающая способность цифрового уровня XT290 и детекторов E2, XT2, мм/м |
0,01 |
Таблица 4 - Технические характеристики детекторов
Характеристика |
Значение | |||||
XT40-M, XT40-S |
XT50-M ЕХ, XT50-S ЕХ |
XT60-M, XT60-S, XT70-M, XT70-S, XT70H-M, XT70H-S, XT5, XT7 |
XT9 |
XT2, E2 |
XT BTA Detector | |
Размер измерительного окна, мм |
30 |
20х20 |
45х10 | |||
Масса, г, не более: |
245 |
316 |
272 |
180 |
530 |
190 |
Габаритные размеры, мм, не более: | ||||||
- длина |
76 |
100 |
116 |
95 | ||
- ширина |
45,9 |
45 |
60 |
95 | ||
- высота |
76 |
45 |
57 |
36 | ||
Тип питания |
Встроенный литий-ионный перезаряжаемый аккумулятор |
Таблица 5 - Технические характеристики лазерных излучателей
Характеристика |
Значение | ||||||||
D26, XT26 |
XT20 |
D75, XT75 |
D25, XT25 |
D22, XT22 |
D23, XT23 |
E30 |
D146, XT146 |
XT BTA Laser | |
Максимальное рабочее расстояние, м |
40 |
200 |
20 |
3 | |||||
Масса, г, не более |
2760 |
2600 |
780 |
2124 |
2650 |
620 |
470 |
270 | |
Габаритные размеры, мм, не более | |||||||||
- длина |
142 |
139 |
60 |
137 |
139 |
145 |
20 |
145 | |
- ширина |
184 |
169 |
60 |
137 |
169 |
72 |
20 |
86 | |
- высота |
139 |
139 |
120 |
150 |
139 |
56,8 |
60 |
30 | |
Тип питания |
Батарея |
Батарея R14(C)1,5 |
Встроенный литий-ионный |
Батарея | |||||
R14(C)1,5 V - |
1шт. |
V - 2шт. |
перезаряжаемый аккумулятор |
R6(AA)1, |
5 V - 1шт. |
Таблица 6 - Технические характеристики дисплейных блоков
Характеристика |
Значение | |
ХТ11 |
ЕСОМ Tab-Ex ЕХ/АТХ | |
Масса, г, не более: |
1450 |
1250 |
Габаритные размеры, мм, не более: - длина |
274 |
256 |
- ширина |
44 |
33 |
- высота |
190 |
162 |
Тип питания |
Встроенный литий-ионный перезаряжаемый аккумулятор |
Таблица 7 - Степень защиты от воздействия окружающей среды
Наименование |
Значение |
Степень защиты от воздействия окружающей среды | |
Детекторы XT60-M, XT60-S, XT70-M, XT70-S XT40-M, XT40-S, XT50-M ЕХ, XT50-S ЕХ, XT70H-M, XT70H-S, XT5, XT7, XT9 |
IP66, IP67 |
Детекторы E2 и XT2 |
IP67 |
Угловая призма Angular Prism и Цифровой уровень XT290 |
IP66, IP67 |
Лазерный излучатель E30 |
IP66, IP67 |
Дисплейные блоки ХТ11 и ЕСОМ Tab-Ex ЕХ |
IP66, IP67 |
Таблица 8 - Условия эксплуатации
Характеристика |
Значение |
Диапазон рабочих температур, °С | |
Детекторы XT40-M, XT40-S, XT60-M, XT60-S, XT70-M, XT70-S, XT50-M ЕХ, XT50-S ЕХ, XT70H-M, XT70H-S, XT5, XT7, XT9, E2, XT2 и XT BTA Detector |
от -10 до +50 |
Лазерные излучатели XT20, D22, XT22, D23, XT23, D25, XT25, D26, XT26, D75, XT75,D146, XT146, E30, XT BTA Laser и цифровой уровень XT290 |
от 0 до +50 |
Дисплейный блок ХТ11 |
от -10 до +50 |
Дисплейный блок ЕСОМ Tab-Ex ЕХ |
от -20 до +50 |
Относительная влажность воздуха, %, без конденсата |
от 10 до 95 |
наносится на руководство по эксплуатации типографским методом.
Комплектность средства измерения
Таблица 9 - Комплектность
№ |
Наименование |
Количество |
Примечание |
1 |
Системы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ |
1 шт. |
Модификация в соответствии с заказом |
2 |
Комплектующие |
1 компл. |
В соответствии с модификацией |
3 |
Руководство по эксплуатации |
1 экз. |
В электронном виде |
4 |
Методика поверки МП № 203-59-2020 |
1 экз. |
приведены в разделе «Значения» руководства по эксплуатации «Системы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ».
Нормативные и технические документы, устанавливающие требования к системам центровки и измерения взаимного расположения поверхностей Easy-Laser XTТехническая документация Easy-Laser AB, Швеция.
ИзготовительEasy-Laser AB, Швеция
Адрес: Alfagatan 6,SE- 43167, Molndal, Sweden
Телефон: +46 31 7086300
Факс: +46 31 70863 50
E-mail: info@easylaser.com
Web-сайт: www.easylaser.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы (ФГУП ВНИИМС)»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7(495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
![Приказ Росстандарта №1796 от 17.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629217644569_files/1629217644569-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
№ _17_96_ ......
_____17 ЯRгустя 70?-1 Г.
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
(-----------------------------
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
