УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1742
Регистрационный № 65072-16
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные трубопоршневые Сапфир
Назначение средства измеренийУстановки поверочные трубопоршневые Сапфир предназначены для хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Описание средства измеренийПринцип действия установок поверочных трубопоршневых Сапфир заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных трубопоршневых Сапфир. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки поверочной трубопоршневой Сапфир.
Установки поверочные трубопоршневые Сапфир являются стационарными и однонаправленными.
Установки поверочные трубопоршневые Сапфир состоят из следующих основных узлов: пусковой камеры, калиброванного участка, сигнализаторов (детекторов), расширителя (приемной камеры), выходного трубопровода, свободно перемещающегося шарового поршня, крана-манипулятора, привода (ручного или электрического). В состав установок поверочных трубопоршневых Сапфир могут входить следующие средства измерений: преобразователи давления измерительные 3051, датчики давления Метран, преобразователи давления измерительные EJX, преобразователи измерительные Rosemount 644, Rosemount 3144P, манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ, термометры ртутные стеклянные лабораторные ТЛ-4, термопреобразователи сопротивления серии W.
Установки поверочная трубопоршневые Сапфир имеют модификации 50, 100, 300 и 500 в соответствии с максимальным объемным расходом жидкости.
Общий вид установок поверочных трубопоршневых Сапфир приведен на рисунке 1.

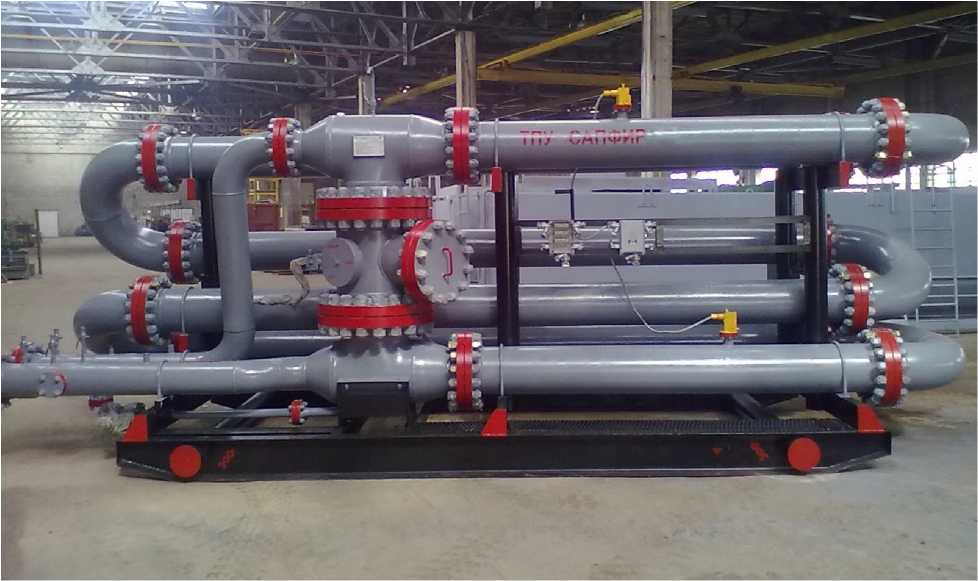

Рисунок 1 - Общий вид установок поверочных трубопоршневых Сапфир
Пломбировка установок поверочных трубопоршневых Сапфир осуществляется свинцовыми (пластмассовыми) пломбами, установленными на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и через отверстия в шпильках, уставленных противоположно на всех фланцах присоединительных калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.

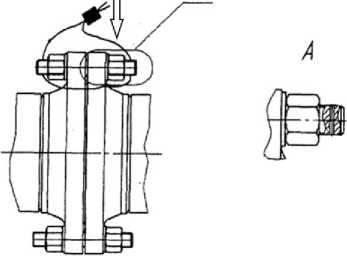

Рисунок 2 - Места пломбировки фланцевых соединений калиброванного участка установок поверочных трубопоршневых Сапфир

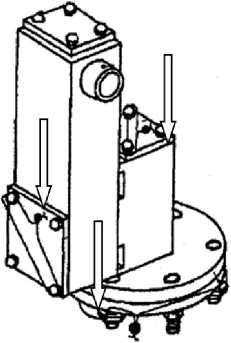

Рисунок 3 - Места пломбировки сигнализаторов положения шарового поршня установок поверочных трубопоршневых Сапфир
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики установок поверочных трубопоршневых Сапфир приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
|
Характеристика |
Значение | |||
|
Модификации |
50 |
100 |
300 |
500 |
|
Максимальный объемный расход жидкости, м3/ч |
50 |
100 |
300 |
500 |
|
Минимальный объемный расход жидкости, м3/ч |
5 |
10 |
30 |
50 |
|
Диаметр калиброванного участка, мм |
96 |
143 или 147 |
203 |
305 |
Продолжением таблицы 1 - Метрологические и технические характеристики
|
Пределы допускаемой относительной погрешности измерений вместимости калиброванного участка, % |
±0,05 ±0,09 | |||
|
Измеряемая среда |
нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, вода | |||
|
Давление измеряемой среды, Мпа, не более |
1,6; 2,5; 4,0; 6,3 | |||
|
Температура измеряемой среды, оС |
от +5 до +90 | |||
|
Плотность измеряемой среды, кг/м3 |
от 800 до 1200 | |||
|
Вязкость кинематическая измеряемой среды, м2/с |
от 0,5540-6 до 15040-6 | |||
|
Наличие свободного воздуха в измеряемой среде |
не допускается | |||
|
Условия эксплуатации:
|
от -50 до +50 от 30 до 90 от 84 до 107 | |||
|
Габаритные размеры, мм, не более |
4800х 1620х 1500 |
6700х 2000х 2200 |
6900х 2120х 2500 |
7200х 2500х 2700 |
|
Масса, кг, не более |
1900 |
3100 |
5400 |
9700 |
|
Параметры питания:
|
380±10% 24 | |||
|
Потребляемая мощность, В •А, не более |
500 | |||
|
Средняя наработка на отказ, ч |
20000 | |||
|
Средний срок службы, лет |
10 | |||
наносится на маркировочные таблички, закрепленные на корпусах установок поверочных трубопоршневых Сапфир, фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измерений-
- Установка поверочная трубопоршневая Сапфир - 1 шт.;
-
- Комплект ЗИП - 1 экз.;
-
- Руководство по эксплуатации - 1 экз.;
-
- Паспорт - 1 экз.;
-
- Методика поверки - 1 экз.
Метод измерений изложен в руководстве по эксплуатации на установку поверочную трубопоршневую Сапфир.
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым СапфирГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ТУ 4213-04-48673174-2015 Установки поверочные трубопоршневые Сапфир. Технические условия
ИзготовительОбщество с ограниченной ответственностью «НЕФТЕГАЗИНТЕЛЛЕКТ» (ООО «НГИ»)
ИНН 1642210765
Адрес: 452600, Республика Башкортостан, г. Октябрьский, ул. Трудовая, соор 1/10, пом. 5
Почтовый адрес: 452613, Россия, Республика Башкортостан, г. Октябрьский, а/я 75. тел. +7 347 226 44 65, neftegazintellekt.ru.
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А тел.:(843) 272-70-62, факс: (843) 272-00-32 e-mail: office@vniir.org, сайт: www.vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
