МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

28 ноября 2023 г.

№     2525_____

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии

__222)22___2023 г. № 2522

от «28 » Сведения об утвержденных типах средства измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-ства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Резервуары горизонтальные стальные цилиндрические

РГС

Е

90567-23

РГС-25 зав.№ 3,

РГС-30 зав.№ 5,

РГС-50 зав.№ 4

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"), Республика

Саха (Якутия), Булунский улус, п. Тикси

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси

ООО фирма "Метролог", г. Казань

02.06.2023

2.

Резервуары горизонтальные стальные цилиндрические

РГС-50

Е

90568-23

1, 2, 3, 4, 5

Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК"), Республика Саха (Якутия), п. Жатай

Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК"), Республика Саха (Якутия), п. Жатай

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси

ООО фирма "Метролог", г. Казань

02.06.2023

3.

Резервуары горизон-

РГС-50

Е

90569-23

10, 11, 12

Акционерное общество "Са-

Акционерное общество "Са-

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Са-

ООО фирма "Метролог",

02.06.2023

тальные стальные цилиндрические

хаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси

хаэнерго" (АО "Сахаэнерго"), Республика

Саха (Якутия), Булунский улус, п. Тикси

хаэнерго" (АО "Сахаэнерго"), Республика

Саха (Якутия), Булунский улус, п. Тикси

г. Казань

4.

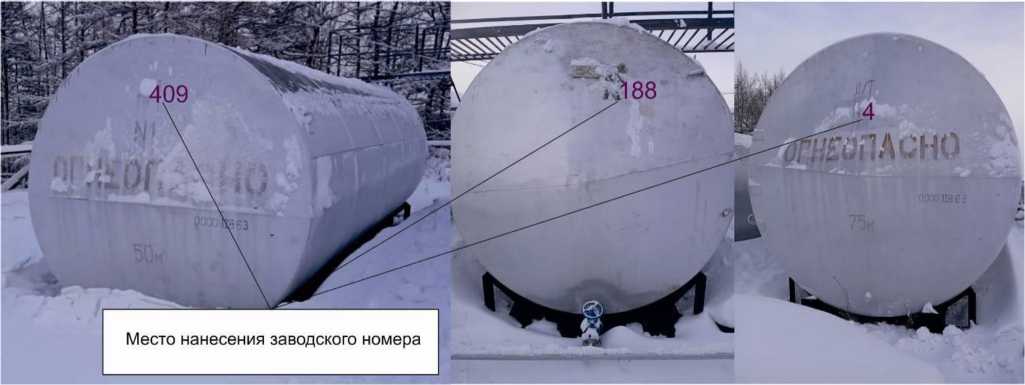

Резервуары горизонтальные стальные цилиндрические

РГС

Е

90570-23

РГС-50 зав.№ 409,

РГС-60 зав.№ 188,

РГС-75 зав.№ 4

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"),

Республика Саха (Якутия), Булунский улус, п. Тикси

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"),

Республика Саха (Якутия), Булунский улус, п. Тикси

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"),

Республика Саха (Якутия), Булунский улус, п. Тикси

ООО фирма "Метролог", г. Казань

02.06.2023

5.

Резервуары вертикальные стальные цилиндрические

РВС

Е

90571-23

РВС-500 зав.№ 2,

РВС-1000 зав.№ 9

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"),

Республика Саха (Якутия), Булунский улус, п. Тикси

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"),

Республика Саха (Якутия), Булунский улус, п. Тикси

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Са-хаэнерго" (АО "Сахаэнерго"),

Республика Саха (Якутия), Булунский улус, п. Тикси

ООО фирма "Метролог", г. Казань

02.06.2023

6.

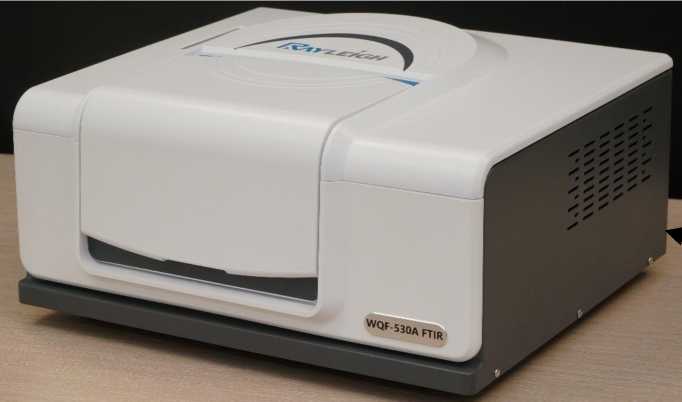

Фурье-спектрометры инфракрасные

WQF-

530A

С

90572-23

22500160, 22500164

BEIJING

BEIFEN-RUILI ANALYTICAL INSTRUMENT (GROUP) CO., LTD, Китайская Народная Республика

BEIJING

BEIFEN-RUILI

ANALYTICAL INSTRUMENT (GROUP) CO., LTD, Китайская Народная

Республика

ОС

МП

025.Д4-23

1 год

Общество с ограниченной ответственностью "Группа Ай-Эм-Си" (ООО "Группа Ай-Эм-Си"),

г. Москва

ФГБУ

"ВНИИОФИ",

г. Москва

14.07.2023

7.

Резервуар горизонтальный стальной цилиндрический

РГ20(10/

10)

Е

90573-23

3076

Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург

Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Южный Метрологический Центр" (ООО "ЮМЦ"), г. Ростов-на-

Дону

ООО "Метро-КонТ", г. Казань

02.10.2023

8.

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-400

Е

90574-23

056

Акционерное общество "Белкамнефть" имени А.А.Волкова (АО "Белкам-нефть" им. А.А.Волкова),

г. Ижевск

Акционерное общество "Белкамнефть" имени А.А.Волкова (АО "Белкам-нефть" им. А.А Волкова), г. Ижевск

ОС

МП 00742023

5 лет

Акционерное общество "Белкамнефть" имени А.А.Волкова (АО "Белкам-нефть" им.

А.А. Волкова), г. Ижевск

ООО "Метро-

КонТ",

г. Казань

02.10.2023

9.

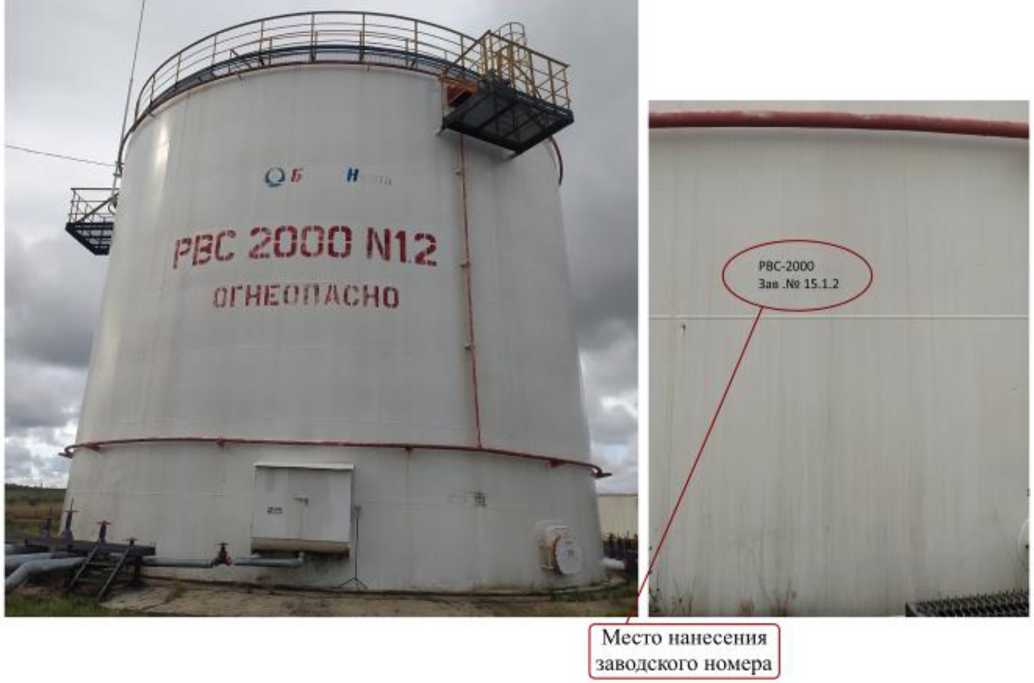

Резервуар стальной вертикальный цилиндрический

РВС-2000

Е

90575-23

15.1.2

Акционерное общество "Белкамнефть" имени А.А.Волкова (АО "Белкам-нефть" им. А.А.Волкова),

г. Ижевск

Акционерное общество "Белкамнефть" имени А.А.Волкова (АО "Белкам-нефть" им. А.А.Волкова), г. Ижевск

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Белкамнефть" имени А.А.Волкова (АО "Белкам-нефть" им. А.А.Волкова), г. Ижевск

ООО "Метро-КонТ", г. Казань

02.10.2023

10.

Резервуары стальные вертикальные цилиндрические

РВС-2000

Е

90576-23

4, 5

Общество с ограниченной ответственностью "Татнефть -АЗС Центр" Бавлинский филиал (ООО "Татнефть -АЗС Центр" Бавлинский филиал), Республика Татарстан, г. Альметьевск

Общество с ограниченной ответственностью "Татнефть -АЗС Центр" Бавлинский филиал (ООО "Татнефть -АЗС Центр" Бавлинский филиал), Республика Татарстан, г. Альметьевск

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "Татнефть -АЗС Центр" Бавлинский филиал (ООО "Татнефть -АЗС Центр" Бавлинский филиал), Республика Татарстан, г. Альметьевск

ООО "Метро-КонТ", г. Казань

02.10.2023

11.

Резервуары стальные вертикальные цилиндрические

РВС-3000

Е

90577-23

1, 2, 3, 6

Общество с ограниченной ответственностью "Татнефть -АЗС Центр" Бавлинский филиал (ООО

Общество с ограниченной ответственностью "Татнефть -АЗС Центр" Бавлинский филиал (ООО

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "Татнефть -АЗС Центр" Бавлинский филиал (ООО

ООО "Метро-КонТ", г. Казань

02.10.2023

"Татнефть -АЗС Центр" Бавлинский филиал), Республика Татарстан, г. Альметьевск

"Татнефть -АЗС Центр" Бавлинский филиал), Республика Татарстан, г. Альметь

евск

"Татнефть -АЗС Центр" Бавлинский филиал), Республика Татарстан, г. Альметьевск

12.

Резервуары стальные вертикальные цилиндрические

РВС-

1000

Е

90578-23

1, 2

Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ"), г. Самара

Открытое акционерное общество "Самарский резервуарный завод" (ОАО "СРЗ"), г. Самара

ОС

ГОСТ

8.570-2000

5 лет

Правобережная теплоэлектроцентраль (ТЭЦ-5) филиал "Невский" Публичное акционерное общество "Территориальная генерирующая компания № 1" (Правобережная ТЭЦ (ТЭЦ-5) филиал "Невский" ПАО "ТГК-1"), г. Санкт-Петербург

ООО "Метро-КонТ",

г. Казань

06.10.2023

13.

Резервуар стальной вертикальный цилиндрический с понтоном

РВСП-

5000

Е

90579-23

82

Акционерное общество "АП Саратовский завод резервуарных метал-локонструк-ций" (АО "АП РМК"), г. Саратов

Акционерное общество "АП Саратовский завод резервуарных метал-локонструк-ций" (АО "АП РМК"), г. Саратов

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Сызранский нефтеперерабатывающий завод" (АО "СНПЗ"), Самарская обл., г. Сызрань

ООО "Метро-КонТ",

г. Казань

06.10.2023

14.

Резервуары стальные горизонтальные ци-

линдриче-

РГС

Е

90580-23

мод. РГС-25: зав. №№ 2, 3; мод. РГС-30: зав. №№ 1, 4

Общество с ограниченной ответственностью "ТАИФ-НК

Общество с ограниченной ответственностью "ТАИФ-НК

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК

ООО "Метро-КонТ",

г. Казань

10.10.2023

ские

АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

15.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

90581-23

1, 2, 3,4

Общество с ограниченной ответственностью "ТАИФ-НК

АЗС" (ООО "ТАИФ-НК

АЗС"),

г. Казань

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК

АЗС" (ООО "ТАИФ-НК

АЗС"),

г. Казань

ООО "Метро-КонТ",

г. Казань

10.10.2023

16.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

90582-23

1, 2, 3, 4, 5

Общество с ограниченной ответственностью "ТАИФ-НК

АЗС" (ООО "ТАИФ-НК

АЗС"),

г. Казань

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"),

г. Казань

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК

АЗС" (ООО "ТАИФ-НК

АЗС"),

г. Казань

ООО "Метро-КонТ",

г. Казань

10.10.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1

Всего листов 4

Регистрационный № 90574-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар  стальной  вертикальный цилиндрический теплоизолированный

РВС-400

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-400 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 400 м3.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр и обеспечивающий идентификацию резервуара, нанесен на информационную табличку резервуара (рисунок 1). Табличка крепится к измерительному люку.

Резервуар РВС-400 с заводским номером 056 расположен на территории ПСП «Малая Пурга» по адресу: Удмуртская Республика Малопургинский район.

Общий вид резервуара РВС-400 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

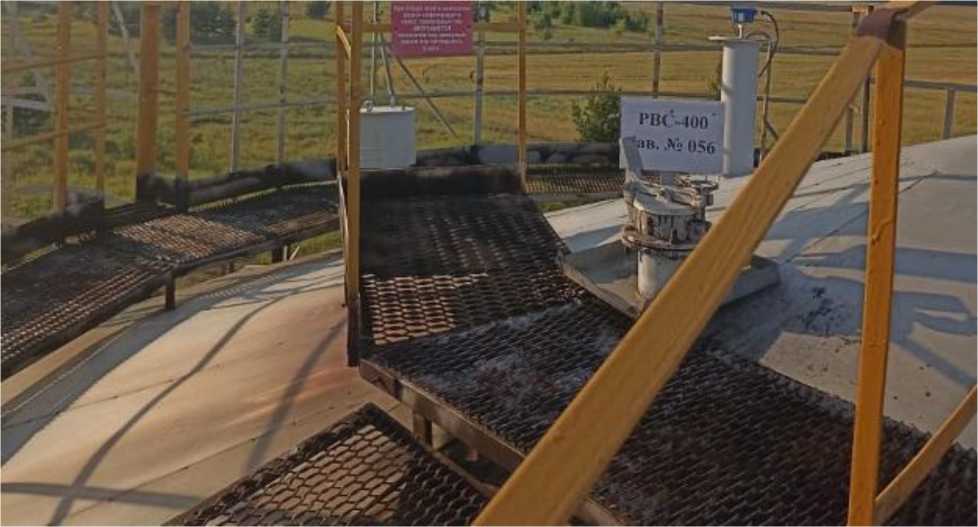

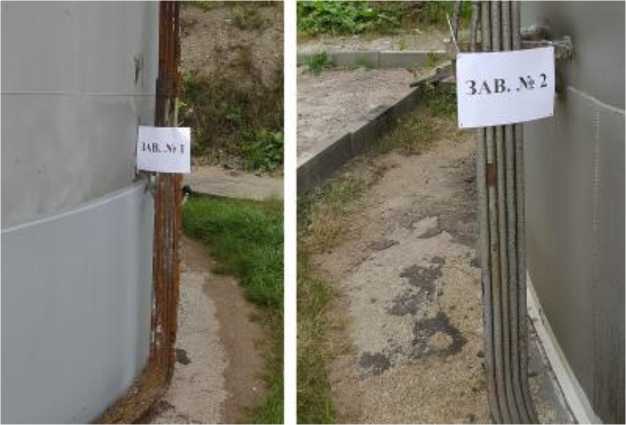

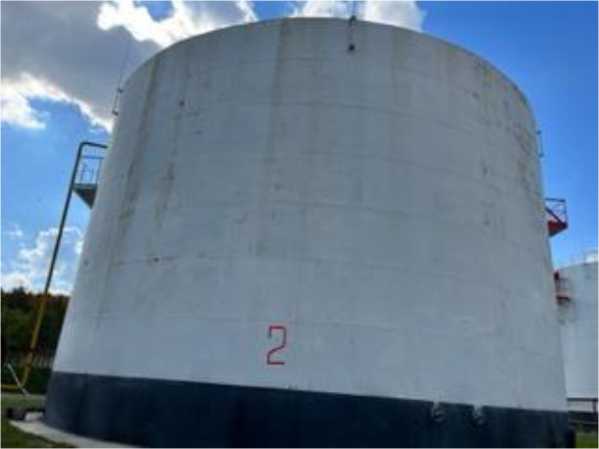

Рисунок 1 - Место нанесения заводского номера

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

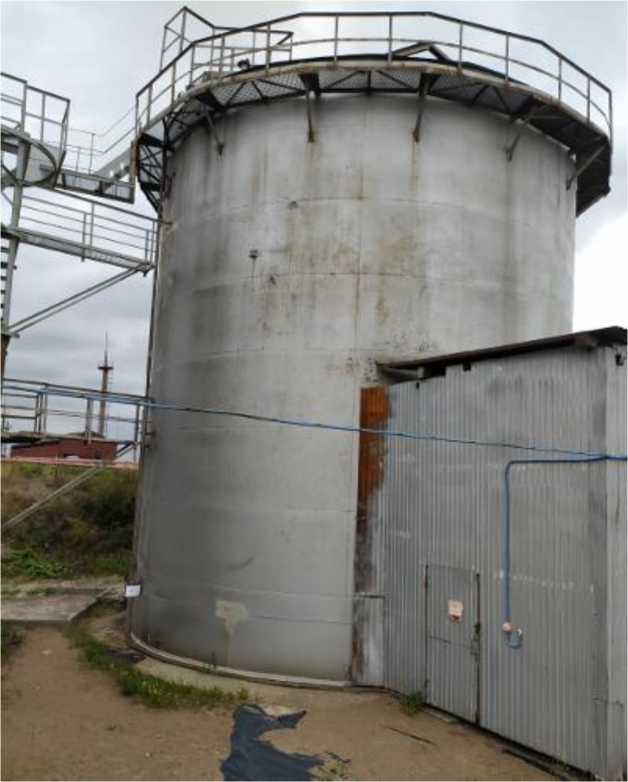

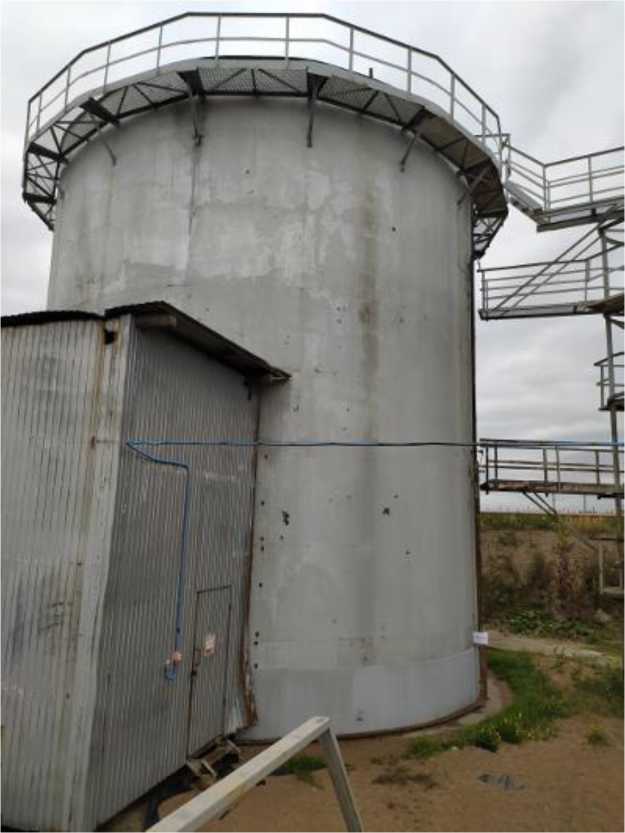

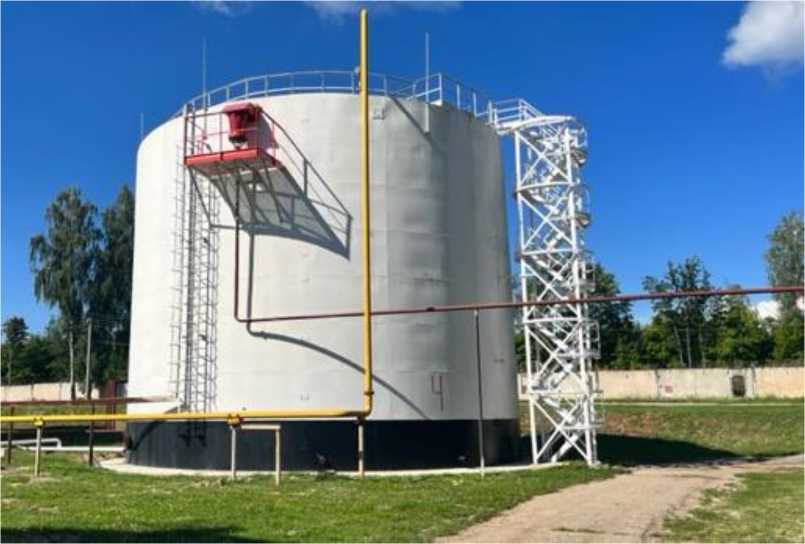

Рисунок 2 - Общий вид резервуара РВС-400

Пломбирование резервуара РВС-400 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

400

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-400

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)

ИНН 0264015786

Юридический адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100 Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com Изготовитель

Акционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)

ИНН 0264015786

Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90575-23                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-2000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 2000 м3.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр и обеспечивающий идентификацию резервуара, нанесен аэрографическим способом на цилиндрическую стенку резервуара.

Резервуар РВС-2000 с заводским номером 15.1.2 расположен на территории ППСН Юськинского месторождения нефти по адресу: Удмуртская Республика, Завьяловский район.

Общий вид резервуара РВС-2000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

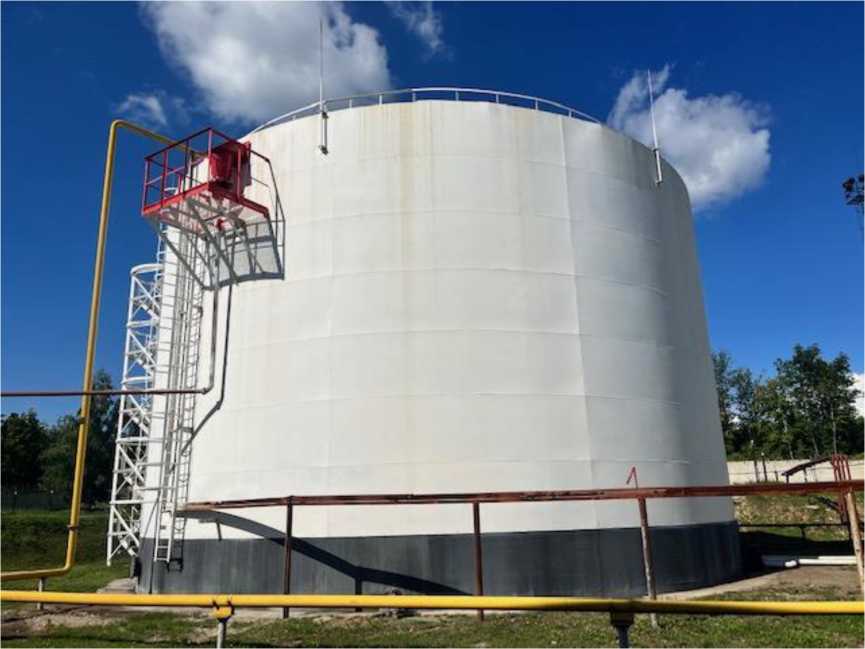

Рисунок 1 - Общий вид резервуара РВС-2000 №15.1.2

Пломбирование резервуара РВС-2000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

2000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-2000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)

ИНН 0264015786

Юридический адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com

Изготовитель

Акционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)

ИНН 0264015786

Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90576-23                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-2000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные  вертикальные цилиндрические, номинальной

вместимостью 2000 м3.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.

Резервуары РВС-2000 с заводскими номерами 4, 5 расположены на территории нефтебазы ООО «Татнефть - АЗС Центр» Бавлинский филиал по адресу: Республика Татарстан, Бавлинский муниципальный район, Исергаповское с.п., тер. Промышленный блок.

Общий вид резервуаров РВС-2000 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РВС-2000 №4

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид резервуара РВС-2000 №5

Пломбирование резервуаров РВС-2000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

2000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-2000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Татнефть - АЗС Центр» Бавлинский филиал (ООО «Татнефть - АЗС Центр» Бавлинский филиал)

ИНН 1644040195

Юридический адрес:   423458, Республика Татарстан, Альметьевский    р-н,

г. Альметьевск, ул. Ризы Фахретдина, д. 37

Изготовитель

Общество с ограниченной ответственностью «Татнефть - АЗС Центр» Бавлинский филиал (ООО «Татнефть - АЗС Центр» Бавлинский филиал)

ИНН 1644040195

Адрес места осуществления деятельности: 423941, Республика Татарстан, Бавлинский муниципальный р-н, Исергаповское с.п., тер. Промышленный блок, зд. 1 Юридический адрес:   423458, Республика Татарстан, Альметьевский    р-н,

г. Альметьевск, ул. Ризы Фахретдина, д. 37

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90577-23                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-3000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные  вертикальные цилиндрические, номинальной

вместимостью 3000 м3.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.

Резервуары РВС-3000 с заводскими номерами 1, 2, 3, 6 расположены на территории нефтебазы ООО «Татнефть - АЗС Центр» Бавлинский филиал по адресу: Республика Татарстан, Бавлинский муниципальный район, Исергаповское с.п., тер. Промышленный блок.

Общий вид резервуаров РВС-3000 представлен на рисунках 1, 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РВС-3000 №1

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид резервуара РВС-3000 №2

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуара РВС-3000 №3

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

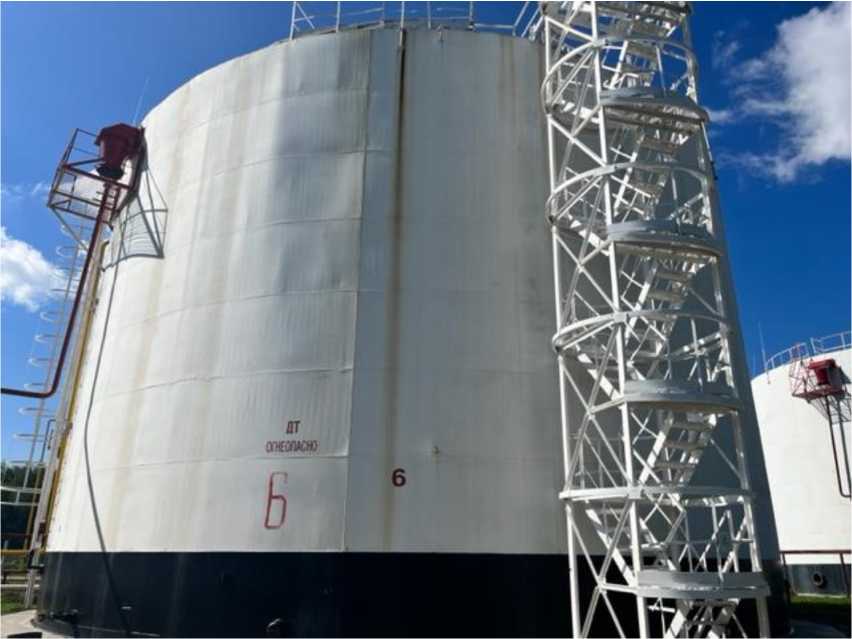

Рисунок 4 - Общий вид резервуара РВС-3000 №6 Пломбирование резервуаров РВС-3000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

3000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-3000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Татнефть - АЗС Центр» Бавлинский филиал (ООО «Татнефть - АЗС Центр» Бавлинский филиал)

ИНН 1644040195

Юридический адрес:   423458, Республика Татарстан, Альметьевский    р-н,

г. Альметьевск, ул. Ризы Фахретдина, д. 37

Изготовитель

Общество с ограниченной ответственностью «Татнефть - АЗС Центр» Бавлинский филиал (ООО «Татнефть - АЗС Центр» Бавлинский филиал)

ИНН 1644040195

Адрес места осуществления деятельности: 423941, Республика Татарстан, Бавлинский муниципальный р-н, Исергаповское с.п., тер. Промышленный блок, зд. 1 Юридический адрес:   423458, Республика Татарстан, Альметьевский    р-н,

г. Альметьевск, ул. Ризы Фахретдина, д. 37

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90578-23                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 1000 м3.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара (рисунок 1). Табличка крепится к стенке резервуара.

Резервуары РВС-1000 с заводскими номерами 1, 2 расположены на территории Правобережной ТЭЦ (ТЭЦ-5) филиала «Невский» ПАО «ТГК-1» по адресу: 193079, г. Санкт-Петербург, Октябрьская набережная, 108.

Общий вид резервуаров РВС-1000 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

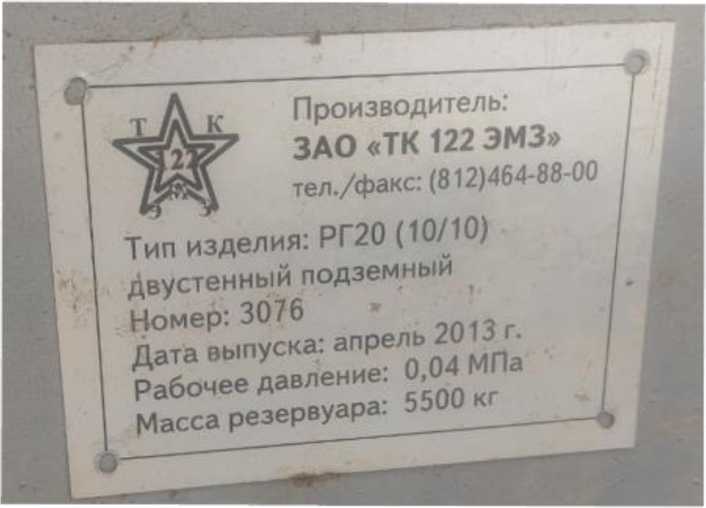

Рисунок 1 - Таблички резервуаров

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

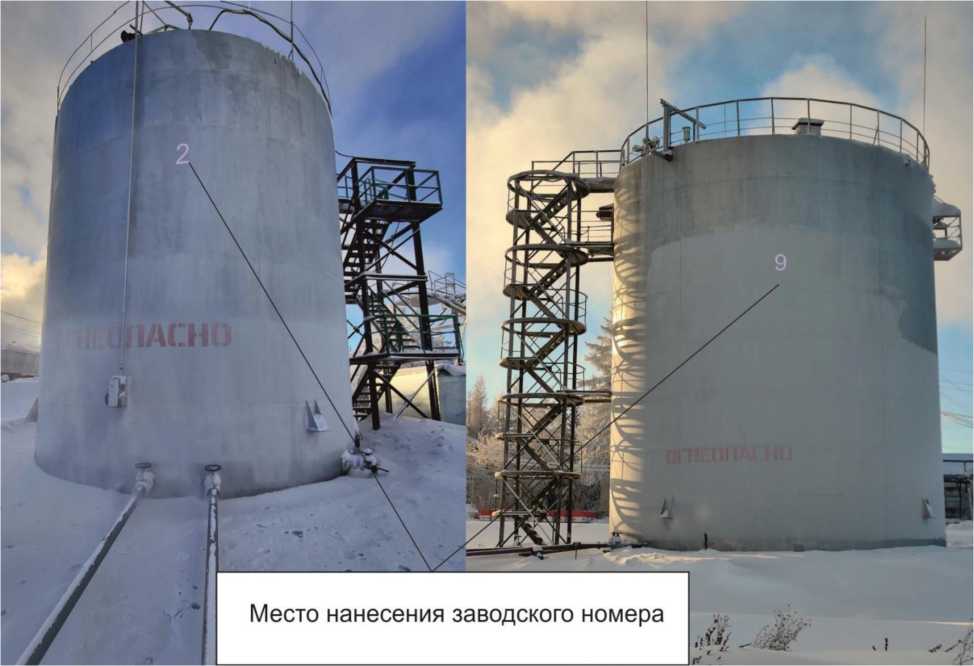

Рисунок 2 - Общий вид резервуара РВС-1000 №1

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуара РВС-1000 №2

Пломбирование резервуаров РВС-1000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

1000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-1000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Открытое акционерное общество «Самарский резервуарный завод» (ОАО «СРЗ»)

ИНН 6317126596

Юридический адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д.1

Изготовитель

Открытое акционерное общество «Самарский резервуарный завод» (ОАО «СРЗ») (Резервуары изготовлены в 1993 г.)

ИНН 6317126596

Адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д. 1

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1

Всего листов 3

Регистрационный № 90579-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический с понтоном, номинальной вместимостью 5000 м3.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара.

Резервуар РВСП-5000 с заводским номером 82 расположен на территории АО «СНПЗ» по адресу: Самарская область, г. Сызрань, ул. Астраханская, 1.

Общий вид резервуара РВСП-5000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

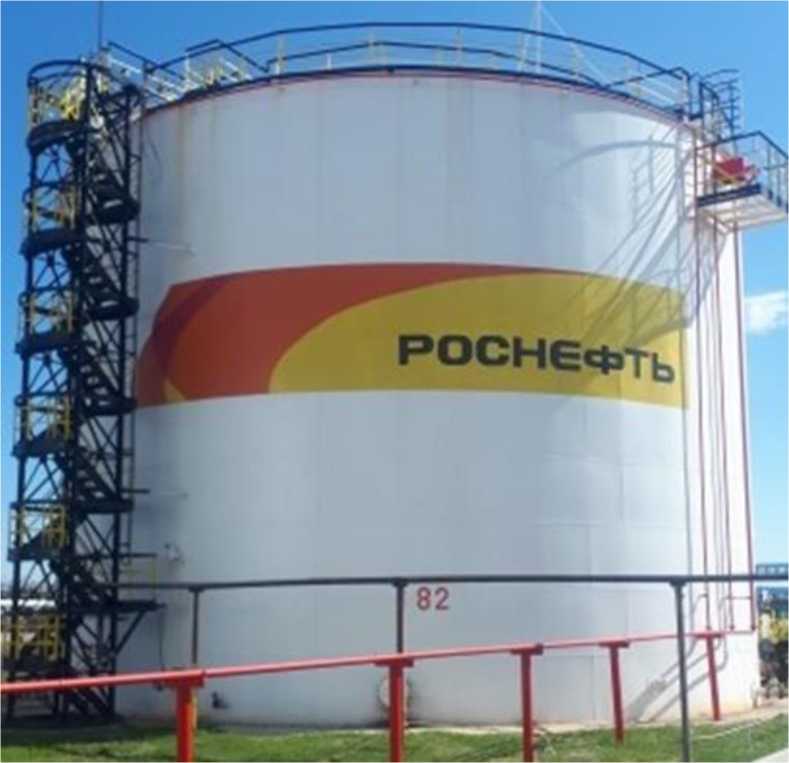

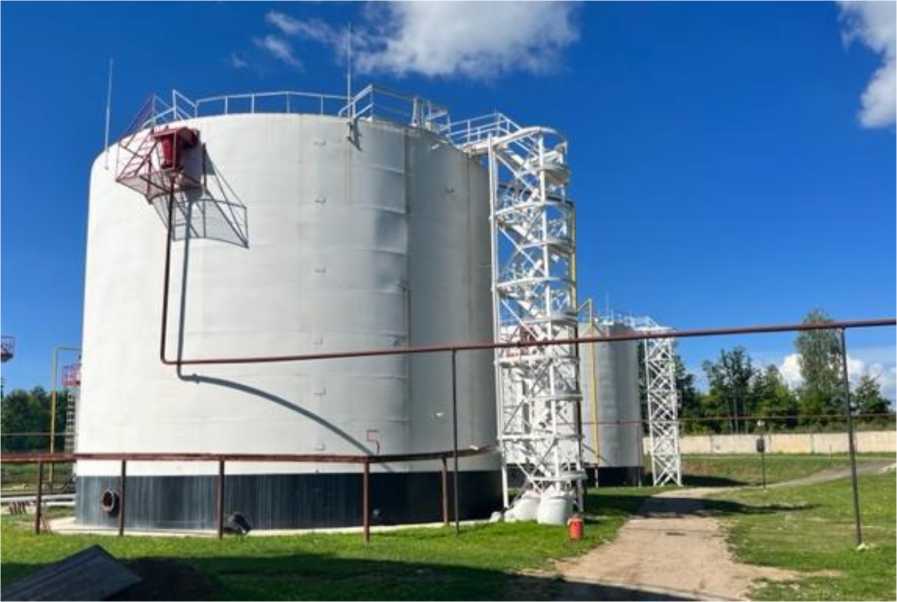

Рисунок 1 - Общий вид резервуара РВСП-5000 №82

Пломбирование резервуара РВСП-5000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический с понтоном

РВСП-5000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Юридический адрес: 410052, Саратовская обл., г. Саратов, пр-кт им. 50 лет Октября, д. 134

Телефон/ факс: +7 (8452) 63-33-77

Web-сайт: www.rmk.ru

E-mail: rulon@rmk.ru

Изготовитель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Адрес: 410052, Саратовская обл., г. Саратов, пр-кт им. 50 лет Октября, д. 134 Телефон/ факс: +7 (8452) 63-33-77

Web-сайт: www.rmk.ru

E-mail: rulon@rmk.ru О

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90580-23                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-25 с заводскими номерами 2, 3, РГС-30 с заводскими номерами 1, 4.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 2, 3, РГС-30 с заводскими номерами 1, 4 расположены на территории АЗС №501, ООО «ТАИФ-НК АЗС» по адресу: Республика Татарстан, г. Бугульма, ул. Ягофарова, д. 32.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

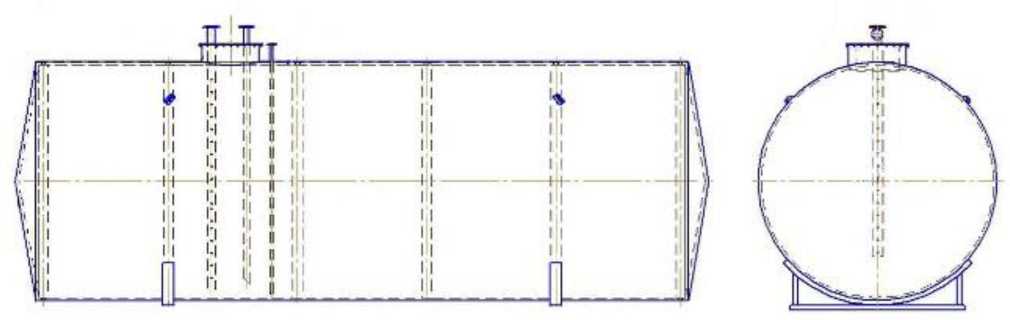

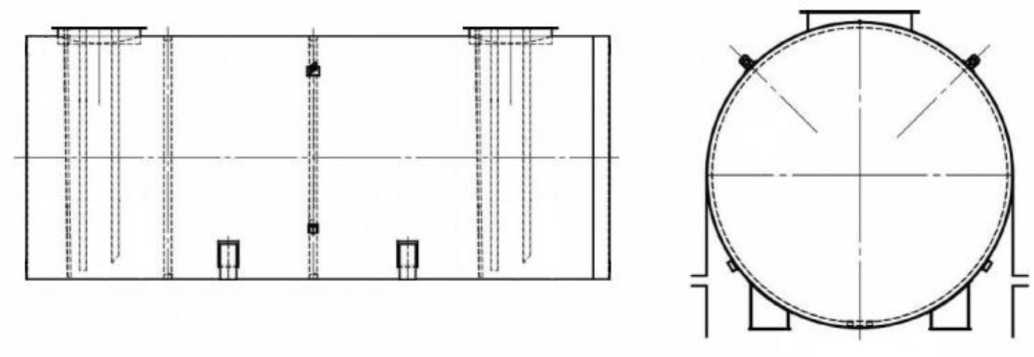

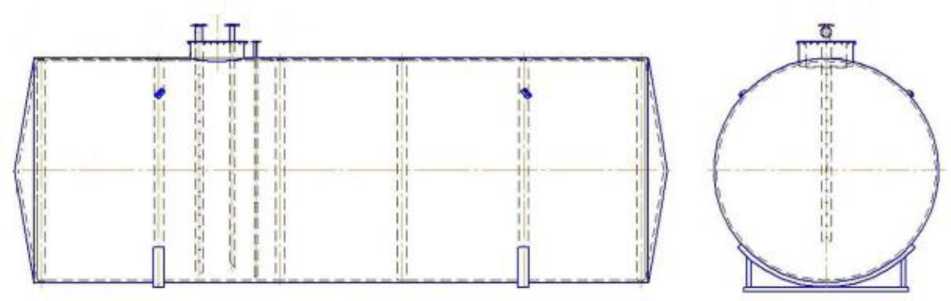

Рисунок 1 - Эскиз общего вида резервуаров

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

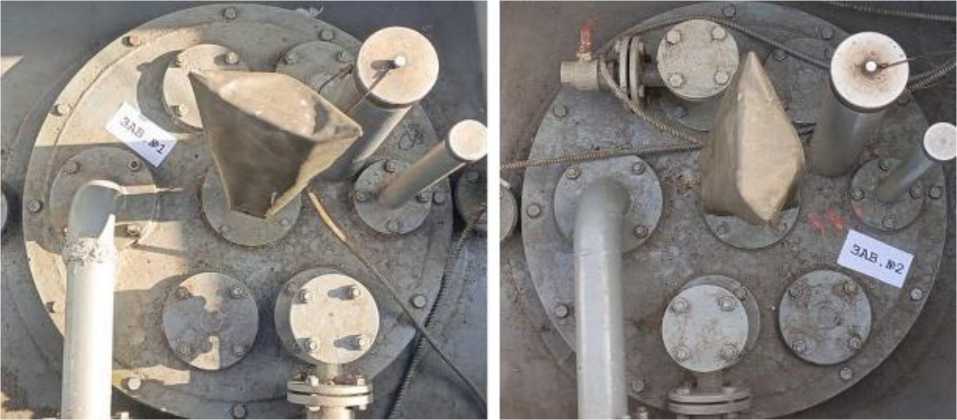

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№2, 3

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

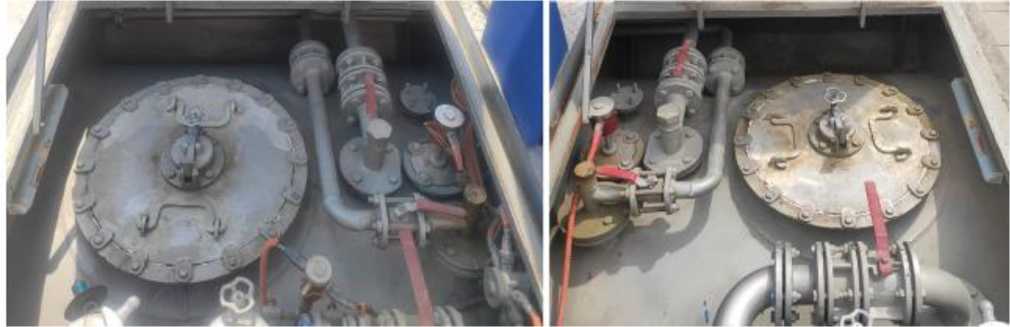

Рисунок 3 - Горловины резервуаров РГС-30 зав.№№1, 4

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-25

РГС-30

Номинальная вместимость, м3

25

30

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-30

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90581-23                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №505, ООО «ТАИФ-НК АЗС» по адресу: Республика Татарстан, г. Альметьевск, ул. Базовая, 9А.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

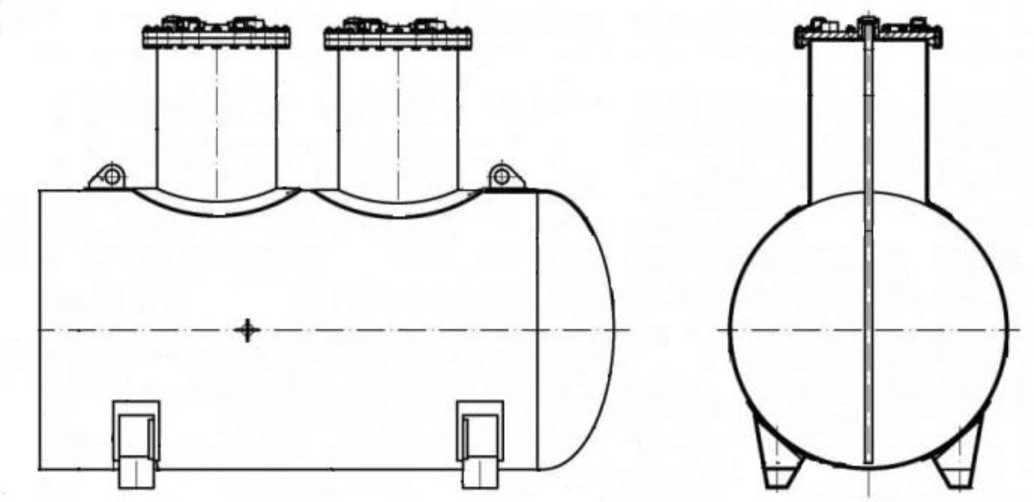

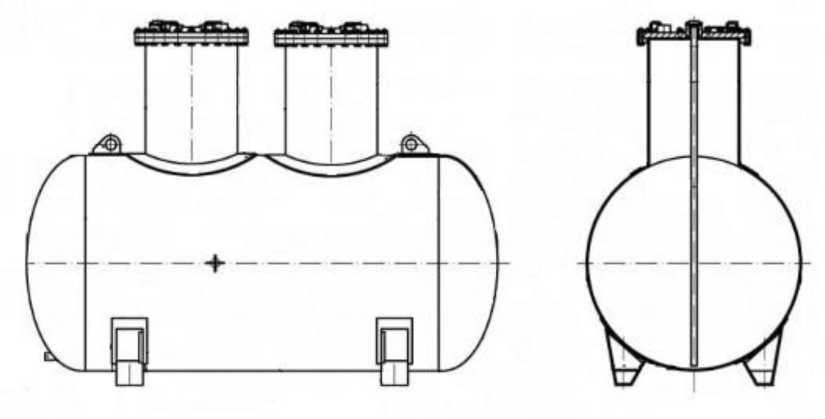

Рисунок 1 - Эскиз общего вида резервуаров

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

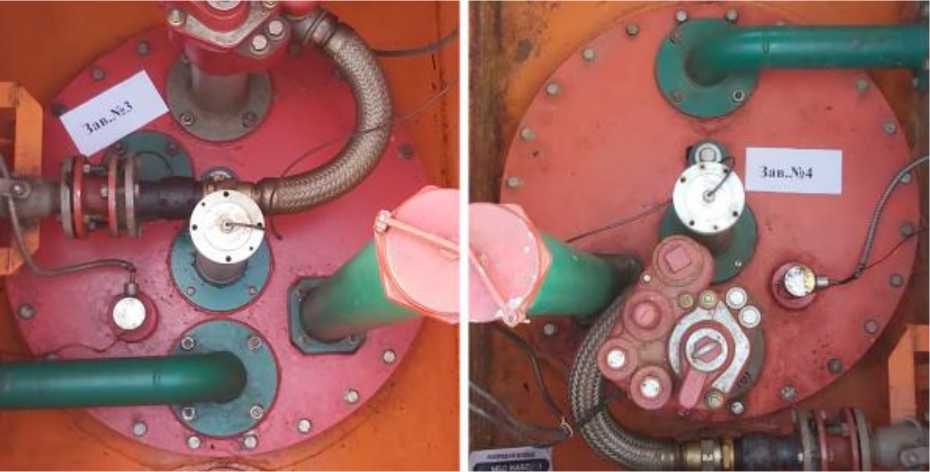

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 3, 4

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

АЗС»

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90582-23                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4, 5 расположены на территории АЗС №511, ООО «ТАИФ-НК АЗС» по адресу: Республика Татарстан, г. Азнакаево, автодорога Азнакаево-Ютазы (в районе автосалона «Теплый Стан»).

Эскиз общего вида резервуаров приведен на рисунках 1, 2. Фотографии горловин приведены на рисунках 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС-25 зав.№№ 1, 2, 3

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 2 - Эскиз общего вида резервуаров РГС-25 зав.№№ 4, 5

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

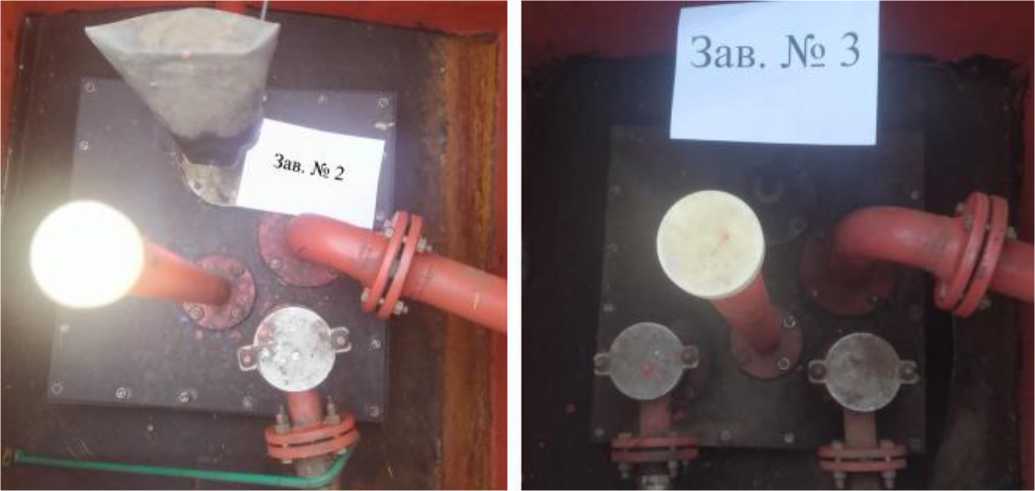

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 1, 2

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

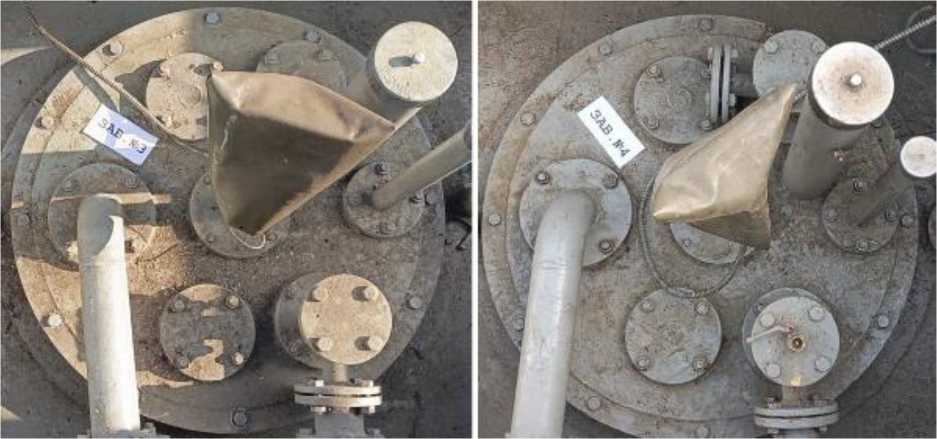

Рисунок 4 - Горловины резервуаров РГС-25 зав.№№ 3, 4

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

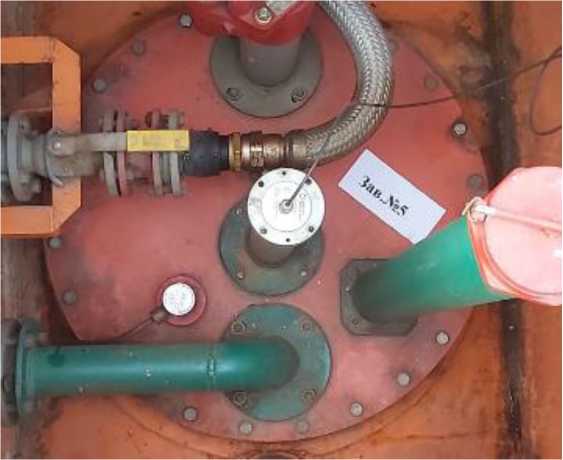

Рисунок 5 - Горловина резервуара РГС-25 зав.№ 5

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1

Всего листов 3

Регистрационный № 90567-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-25, РГС-30, РГС-50 и представляют собой стальные горизонтальные конструкции цилиндрической формы наземного расположения с номинальными вместимостями 25, 30 и 50 м3 соответственно, заводские номера и типы днищ резервуаров представлены в таблице 1.

Таблица 1 - Модификации, заводские номера и типы днищ резервуаров

Модификации

Заводские номера

Типы днищ

РГС-25

3

Плоские

РГС-30

5

Плоские

РГС-50

4

Конические

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на днища резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Момский улус (район), с. Сасыр, территория склада ГСМ ДЭС с. Сасыр, Момский РЭС.

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

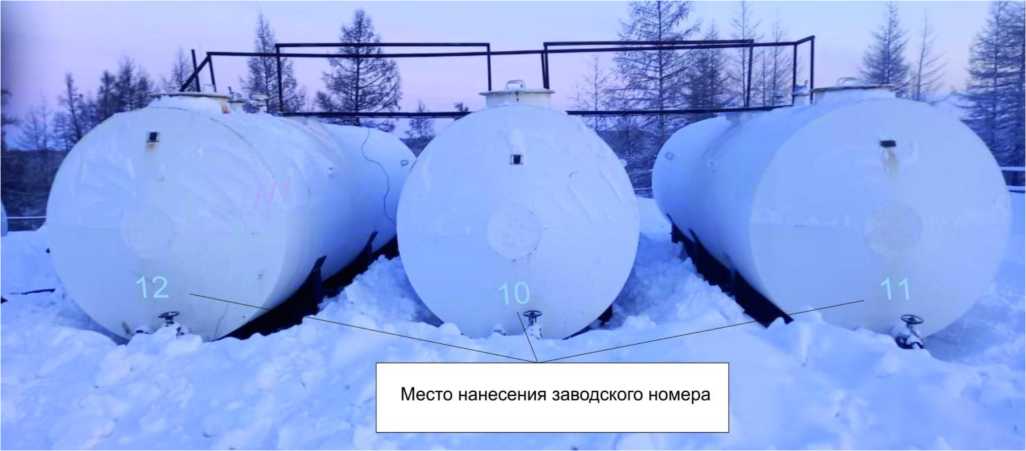

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Модификация

РГС-25

РГС-30

РГС-50

Номинальная вместимость, м3

25

30

50

Пределы допускаемой относительной погрешности определения        вместимости        резервуаров

(геометрический метод), %

±0,25

Средний срок службы, лет, не менее

50

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -55 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 паспорта

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Изготовитель Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, д. 2

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90568-23                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС-50

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары   представляют   собой стальные горизонтальные конструкции

цилиндрической формы с усеченно-коническими днищами наземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на днища резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары с заводскими номерами 1, 2, 3, 4, 5, расположенные по адресу: Республика Саха (Якутия), Усть-Майский улус (район), с. Усть-Миль, территория склада ГСМ ДЭС с. Усть-Миль, Производственный центр.

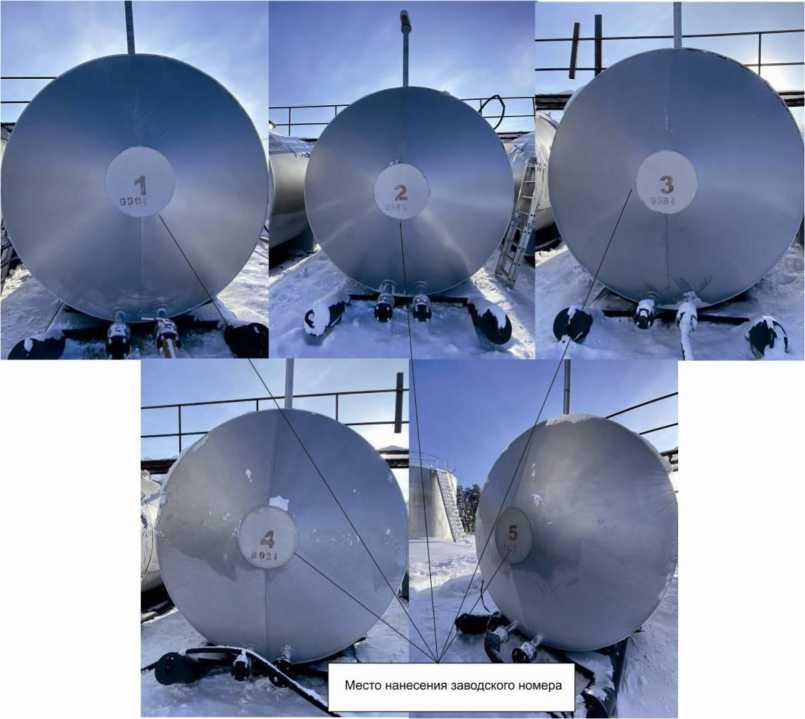

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Тип резервуаров

РГС-50

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %

±0,25

Средний срок службы, лет, не менее

50

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -55 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)

ИНН: 1435236821

Юридический адрес: 677902, Республика Саха (Якутия), п. Жатай, ул. Северная, д. 19,

к. 1, кв. 63

Тел.: +7(924) 765-09-95

E-mail: gzmk2011@yandex.ru

Изготовитель

Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)

ИНН: 1435236821

Юридический адрес: 677902, Республика Саха (Якутия), п. Жатай, ул. Северная, д. 19,

к. 1, кв. 63

Адрес места осуществления деятельности: 677902, Республика Саха (Якутия), п. Жатай, ул. Строда, д. 12/3

Тел.: +7(924) 765-09-95

E-mail: gzmk2011@yandex.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д.13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90569-23                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС-50

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары   представляют   собой стальные горизонтальные конструкции

цилиндрической формы с усеченно-коническими днищами наземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесены на днища резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары с заводскими номерами 10, 11, 12, расположенные по адресу: Республика Саха (Якутия), Жиганский улус (район), с. Кыстатыам, территория склада ГСМ ДЭС с. Кыстатыам, Жиганский РЭС.

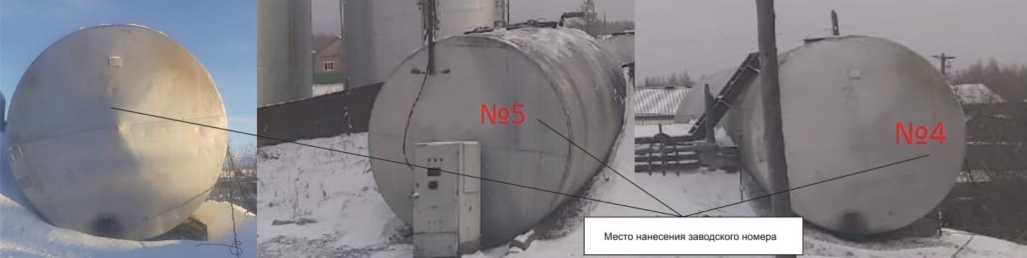

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Тип резервуаров

РГС-50

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %

±0,25

Средний срок службы, лет, не менее

50

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -55 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 паспорта

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, д. 2

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1

Всего листов 3

Регистрационный № 90570-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-50, РГС-60, РГС-75 и представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами наземного расположения с номинальными вместимостями 50, 60 и 75 м3 соответственно.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на днища резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары РГС-50 зав.№ 409, РГС-60 зав.№ 188, РГС-75 зав.№ 4, расположенные по адресу: Республика Саха (Якутия), Жиганский улус (район), с. Бестях, территория склада ГСМ ДЭС с. Бестях, Жиганский РЭС.

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Модификация

РГС-50

РГС-60

РГС-75

Номинальная вместимость, м3

50

60

75

Пределы допускаемой относительной погрешности определения        вместимости        резервуаров

(геометрический метод), %

±0,25

Средний срок службы, лет, не менее

50

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -55 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, д. 2

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90571-23                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РВС-500, РВС-1000 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 500 и 1000 м3 соответственно.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары РВС-500 зав.№ 2, РВС-1000 зав.№ 9, расположенные по адресу: Республика Саха (Якутия), Жиганский улус (район), с. Жиганск, территория склада ГСМ ДЭС с. Жиганск, Жиганский РЭС.

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Модификация

РВС-500

РВС-1000

Номинальная вместимость, м3

500

1000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,20

Средний срок службы, лет, не менее

50

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -55 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВС

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН: 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, д. 2

Телефон: +7 (4112) 21-01-15, 49-74-21

E-mail: mail@sakhaenergo.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1 Регистрационный № 90572-23                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Фурье-спектрометры инфракрасные WQF-530A

Назначение средства измерений

Фурье-спектрометры инфракрасные WQF-530A (далее - спектрометры) предназначены для измерений оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.

Описание средства измерений

Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного лазера.

Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Cпектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются программным обеспечением «MainFTOS Suite».

Конструктивно спектрометр выполнен в виде автоматизированного настольного прибора с внешним персональным компьютером (ПК) с операционной системой Windows (версия XP и выше). Спектрометр состоит из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. В состав спектрометра входит универсальный держатель образцов 50x75 мм, позволяющий измерять оптические спектры пропускания. Спектрометр имеет возможность подключения внешних приставок, предоставляемых по требованию заказчика, которые позволяют определять спектры нарушенного внутреннего отражения (НПВО), спектры зеркального отражения, спектры диффузного отражения, а также спектры газов в газовых кюветах.

Пломбирование спектрометров не предусмотрено.

Серийный номер в виде цифрового обозначения наносится методом гравировки на шильдик, расположенный на задней поверхности корпуса спектрометров.

Общий вид и схема маркировки спектрометров представлены на рисунке 1.

Нанесение знака поверки на спектрометры не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид и схема маркировки спектрометра

Место нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) «MainFTOS Suite», установленное на ПК, содержит функции для настройки параметров измерений, проверки рабочего состояния прибора, построения графиков, обработки, печати и сохранения результатов измерений.

Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные (признаки) спектрометра

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MainFTOS Suite

Номер версии (идентификационный номер) ПО, не ниже

1.14.2022.913

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Спектральный диапазон измерений по шкале волновых чисел, см-1

от 3100 до 537

Пределы   допускаемой   абсолютной   погрешности

измерений по шкале волновых чисел, см-1

±2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Спектральное разрешение, см-1, не более

1,0

Спектральное разрешение без аподизации, см-1, не более

0,85

Спектральный диапазон показаний по шкале волновых чисел, см-1

от 7800 до 350

Отношение сигнал/шум, не менее

33000

Наименование характеристики

Значение

Диапазон показаний:

- оптической плотности, Б

от -5 до 5

- спектрального коэффициента направленного

пропускания (СКНП), %

от 0 до 100

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Габаритные размеры, мм, не более:

- длина

490

- ширина

420

- высота

290

Масса, кг, не более

25

Условия эксплуатации:

- температура окружающей среды, оС

от +10 до +30

- относительная влажность, %, не более

60

- атмосферное давление, кПа

от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

№№

п/п

Наименование

Обозначение

Количество

Основной комплект поставки

1

Фурье-спектрометр инфракрасный

WQF-530A

1 шт.

2

Кабель Ethernet

-

1 шт.

3

Сетевой шнур

-

1 шт.

4

Flash носитель с программным обеспечением «MainFTOS Suite»

-

1 шт.

5

Руководство по эксплуатации

-

1 экз.

Дополнительное оборудование, поставляемое по требованию заказчика

6

Приставка однократного НПВО

-

1 шт.

7

Приставка многократного НПВО

-

1 шт.

8

Приставка зеркального отражения

-

1 шт.

9

Приставка диффузного отражения

-

1 шт.

10

Газовая кювета

-

1 шт.

11

Набор для пробоподготовки жидких, твердых и газообразных проб

-

1 шт.

12

Иышь и клавиатура

-

1 шт.

13

Компьютер

-

1 шт.

14

Принтер

-

1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Фурье-спектрометры инфракрасные WQF-530A. Руководство по эксплуатации» глава 4 «Основные рабочие операции».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия BEIJING BEIFEN-RUILI ANALYTICAL INSTRUMENT (GROUP) CO., LTD.

Правообладатель

BEIJING BEIFEN-RUILI ANALYTICAL INSTRUMENT (GROUP) CO., LTD, Китайская

Народная Республика

Адрес: No. 160 Beiqing Road, Haidian District, Beijing 100095, P.R. China

Телефон: 86-10-62404195

Факс: 86-10-64377039

Web-сайт: http://www.bfrl.com.cn

Изготовитель

BEIJING BEIFEN-RUILI ANALYTICAL INSTRUMENT (GROUP) CO., LTD, Китайская

Народная Республика

Адрес: No. 160 Beiqing Road, Haidian District, Beijing 100095, P.R. China

Телефон: 86-10-62404195

Факс: 86-10-64377039

Web-сайт: http://www.bfrl.com.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: 8 (495) 437-56-33

Факс 8 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2525

Лист № 1

Всего листов 4

Регистрационный № 90573-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГ20(10/10)

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический РГ20(10/10) (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуара РГ20(10/10) - подземная.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом сублимации на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.

Резервуар РГ20(10/10) с заводским номером 3076 расположен на территории №2 ФГКУ «Санаторий «Анапа» по адресу: 353456, Краснодарский край, г. Анапа, Пионерский проспект, 72.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительных люков приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 1 - Маркировочная табличка резервуара

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 2 - Эскиз общего вида резервуара

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Рисунок 3 - Горловины и измерительные люки резервуара РГ20(10/10) зав.№ 3076 Пломбирование резервуара РГ20(10/10) не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20

Номинальная вместимость секции №1, м3

10

Номинальная вместимость секции №2, м3

10

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГ20(10/10)

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

2 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)

ИНН 7805204056

Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Изготовитель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)

ИНН 7805204056

Адрес места осуществления   деятельности:   195027, г.  Санкт-Петербург,

ул. Магнитогорская, д. 51, лит. Ж

Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №2525 от 28.11.2023, https://oei-analitika.ru

Ссылки на другие приказы Росстандарта

  • №1429 от 30.09.2016
  • №1316 от 13.07.2021
  • №505 от 10.03.2017
  • №3144 от 18.12.2019
  • №990 от 15.05.2017
  • №1483 от 17.10.2016
  • №732 от 16.03.2010
  • №1085 от 12.08.2016
  • №201 от 06.02.2020
  • №2779 от 08.12.2021
  • №1636 от 12.06.2007
  • №2959 от 24.11.2022
  • №2853 от 14.12.2021
  • №2808 от 01.09.2008
  • №1239 от 28.12.2012
  • №510 от 22.03.2018
  • №901 от 07.04.2022
  • №4924 от 06.12.2010
  • №967 от 06.11.2012
  • №1951 от 18.09.2017
  • №4648 от 23.11.2010
  • №1553 от 17.07.2017
  • №1084 от 01.06.2018
  • №268 от 20.03.2013
  • №795 от 05.06.2014
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
