МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ » ________2024 г. № бз_

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» марта 2024 г. № 636

Лист № 1 Регистрационный № 18012-09 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С

Назначение средства измерений

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С предназначена для измерений:

• - виброскорости и виброперемещений;

• - осевых и радиальных перемещений;

• - относительных линейных перемещений роторов;

• - абсолютных перемещений цилиндров;

• - угловых перемещений статора или фундамента;

• - частоты вращения.

Описание средства измерений

Принцип действия аппаратуры технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С (в дальнейшем аппаратура) состоит в приеме и измерении напряжений электрических сигналов от первичных измерительных преобразователей - вибропреобразователей и тахометрических преобразователей (датчиков частоты вращения), а также от источников напряжения контролируемых электрических машин.

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С состоит из:

-преобразователей для преобразования измеряемых параметров в пропорциональный электрический сигнал;

-блоков измерений для отображения измеренных величин; -соединительных кабелей.

Преобразователи линейного виброперемещения типа ПЛП состоят из токовихревых датчиков и блоков электронных, преобразователи линейной виброскорости типа ПЛВ состоят из пьезоэлектрических датчиков типа МВ-43 или АК317-25 и блоков электронных. Датчики размещаются в реперных точках контролируемых механизмов. Сигнал с датчика поступает на блок электронный преобразователей, где происходит преобразование механических величин параметров состояния контролируемых энергоагрегатов в электрические сигналы и передача их в блок измерений типа ИВВ-03С и блок измерений механических величин типа ИВ-208 с встроенными индикаторами. Полученная информация о значениях механических величин обрабатывается с помощью встроенной микро-ЭВМ и отображается на жидкокристаллическом дисплее блока измерений ИВВ-03С в удобной для восприятия оператором форме (графической или цифровой) или на цифровом индикаторе для блоков измерений ИВ-208.

Кроме визуальной информации на дисплее блоки измерений имеют аналоговые и цифровые выходы этих же параметров, которые могут использоваться для внешних исполнительных и регистрирующих устройств.

В состав аппаратуры для удобства пользователей могут входить выносные индикаторы типа ВИ-208, ВИ-210, которые обеспечивают индикацию значений параметров, отображаемых блоком измерения, при размещении на расстоянии до 100 м (ВИ-208) или 300 м (ВИ-210) от блока измерения.

Конструктивно аппаратура построена по блочно-модульному исполнению. Количество измерительных каналов выбирается из условий решаемой задачи.

Аппаратура ЛМЗ-97.09С имеет встроенную систему самотестирования, результаты которой отображаются на дисплее.

Аппаратура ЛМЗ-97.09С имеет предупредительную и аварийную сигнализацию, обеспечивает мониторинг уровней измеряемых виброхарактеристик и, в случае превышения предварительно заданных предельных значений (общие уровни вибрации), вырабатывает предупредительный и аварийный сигналы и выдает их на разъем СИГНАЛИЗАЦИЯ блока измерения и на соответствующие индикаторы световой сигнализации.

В аппаратуре есть возможность изменения предупредительных и аварийных уставок в пределах от 10 до 90 % диапазона измерений параметров.

Пломбирование аппаратуры не предусмотрено.

Нанесение знака поверки на аппаратуру не предусмотрено.

Маркировка на аппаратуру наносится способом металлографики на передней панели блока измерений, которая содержит знак утверждения типа, наименование средства измерений, на задней панели блока измерений наносится заводской номер в цифровом формате (рисунок 1).

На рис.2 представлены: блоки измерений типа ИВВ-03С с преобразователями типа ПЛП, ПЛВ и преобразователем уклона ПУ-03.2М; блок измерений типа ИВ-208 с преобразователями типа ПЛП и ПУ-03.2М.

Внешний вид аппаратуры ЛМЗ-97.09С приведен на рисунке 2.

заводской номер

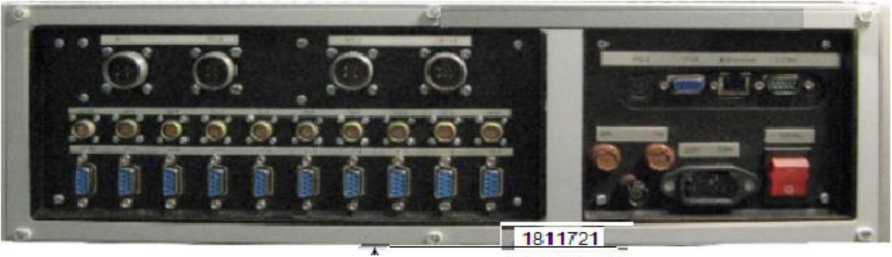

Рисунок 1 - нанесение заводского номера на заднюю панель измерительного блока аппаратуры.

БЛОК ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН ИВВ-03С/М1

Рисунок 2 -Внешний вид аппаратуры ЛМЗ-97.09С

Программное обеспечение

У аппаратуры ЛМЗ-97.09С имеется программное обеспечение (далее - ПО), встроенное в каждый модуль измерительного блока аппаратуры.

ПО модулей обеспечивает математическую обработку сигналов от первичной аппаратуры с целью измерения величин основных и дополнительных параметров в цифровом коде и обеспечивает вырабатывание предупредительных сигналов (команд) в случаях, когда результаты измерений достигают установленных предельных значений (уставок). Полученные в модуле результаты измерений (расчетов) передаются через кросс-плату в центральный процессор (ЦП) измерительного блока аппаратуры. ЦП поддерживает функции обработки информации, поступающей из модулей: обеспечивает регистрацию данных, отображение текущих и архивных данных на экране в различных форматах, дополнительные управляющие функции в отношении модулей. Встроенное ПО является метрологически значимым. Конструкция измерительного блока исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.

Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики аппаратуры

Продолжение таблицы 2

Таблица 3 — Основные технические характеристики аппаратуры

Продолжение таблицы 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на лицевую панель всех блоков измерений методом металлографики.

Комплектность средства измерений

Комплектность аппаратуры приведена в таблице 4

Таблица 4

Продолжение таблицы 4

Продолжение таблицы 4_________________________________________________________

Состав аппаратуры (количество измерительных каналов, тип и количество преобразователей, тип блоков измерения) определяется Заказчиком при заключении договора на поставку и согласовывается с изготовителем.

* Конструктивное исполнение блоков измерения определяется Заказчиком при заключении договора на поставку и согласовывается с изготовителем.

** Количество определяется Заказчиком при заключении договора на поставку и согласовывается с изготовителем.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации «Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С» ЯШМИ.402243.201 РЭ

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772;

Государственная поверочная схема для средств измерений угловой скорости и частоты вращения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183;

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Технические условия 4277-016-39419502-08 ТУ. «Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С».

Изготовитель

Закрытое акционерное общество «Энергоприбор» (ЗАО «Энергоприбор»)

Адрес юридический: 191167, г. Санкт-Петербург, ул. Атаманская, д. 3

Адрес фактического местонахождения: 197136, г. Санкт-Петербург, ул. Всеволода Вишневского, д. 8 тел/факс: (812) 346-36-29, 346-49-23, 346-31-97

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» марта 2024 г. № 636

Лист № 1 Регистрационный № 68690-17                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные «СЕВЕР»

Назначение средства измерений

Колонки топливораздаточные «СЕВЕР» (далее - колонки) предназначены для измерений объёма светлых нефтепродуктов (бензин, керосин, дизельное топливо и др., далее - топливо), с вязкостью от 0,55 до 40 мм²/с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Описание средства измерений

Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через шланг с раздаточным краном, поступает в бак транспортного средства.

В колонках реализован прямой метод измерений - непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.

Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом индикаторе (шкале) которого индицируется количество отпущенного топлива, его цена и стоимость.

Колонки осуществляют прием (подачу) топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана и/или при включении насоса перед выдачей дозы колонки.

Колонки состоят из:

- рамы;

- гидравлического блока;

- отсчетного устройства:

- Север-4К, производства ООО «АЗС СПЕЦСЕРВИС», Россия;

- ЭКО (ЭКО-2, ЭКО-4, ЭКО-6, ЭКО-8), производства ООО «АМС», Россия;

- стрелочного, производства ООО «АЗС СПЕЦСЕРВИС», Россия;

- крана раздаточного. Гидравлический блок состоит из:

- насоса НП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;

- газоотделителя ГП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;

- моноблока ZYB-50A, ZYB-80A, производства «Zhejiang Maide Machine Co., Ltd.», Китай;

- генератора импульсов FBCGQ-3, производства «Zhejiang Datian Machine Co., Ltd.», Китай;

- датчика импульсов МЕ 01-05-05 и МЕ 01-08, производства «ELTOMATIC», Дания;

- измерителя объема Bennett RSJ-50, производства «Zhejiang Maide Machine Co., Ltd.», Китай и ПЖ 4х125, производства ООО «АЗС СПЕЦСЕРВИС», Россия;

- электромагнитного клапана:

- mSF-20 или mSF-25, производства «Zhejiang Maide Machine Co., Ltd.», Китай;

- DV1050Ex, производства «Zhejiang Maide Machine Co., Ltd.», Китай;

- ASCO, производства «ASCO NUMATICS», США.

Структурная схема обозначения колонок в других документах и при заказе: Колонка топливораздаточная «СЕВЕР» Х1Х2Х3-Х4 Х5, где «СЕВЕР» - обозначение типа колонки;

Xi - конструктивная модель колонки:

• 1 - в прямоугольном корпусе однорукавная;

• 2 - в корпусе L типа однорукавная;

• 4 - в прямоугольном корпусе двухрукавная;

• 5 - в корпусе L типа многорукавная;

8 - корпус H типа;

Х2 - количество раздаточных рукавов: от одного до десяти;

Х3 - исполнение гидравлической части:

1 - самовсасывающая;

0 - напорная;

Х4 - номинальный расход колонки, л/мин:

50;

80;

160;

Х5 - вид отсчетного устройства:

СДИЭ - ЭКО со светодиодными индикаторами;

СДИС - Север-4К со светодиодными индикаторами;

ЖКИЭ - ЭКО с жидкокристаллическими индикаторами;

ЖКИС - Север-4К с жидкокристаллическими индикаторами;

МС - со стрелочным индикатором.

Корпус средств измерений данного типа окрашивают в цвета по заказу заказчика. Пример условного обозначения колонки при заказе:

Колонка топливораздаточная «СЕВЕР» 210-80 СДИЭ по ТУ 26.51.52-005-31862095-2017.

Колонка в корпусе L-типа, один раздаточный рукав, напорная, с номинальным расходом 80 л/мин и отсчетным устройством ЭКО со светодиодными индикаторами.

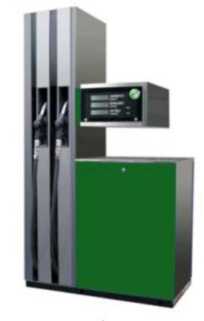

Общий вид колонок представлен на рисунках 1 и 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.

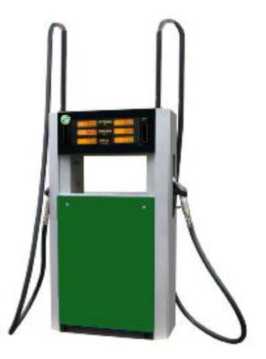

Рисунок 1 - Общий вид колонок

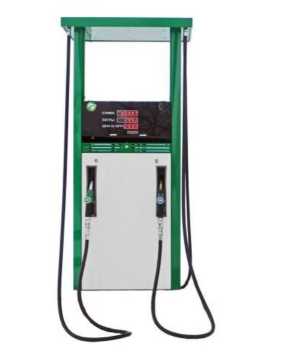

Рисунок 2 - Общий вид колонок

Места пломбирования для нанесения знака поверки

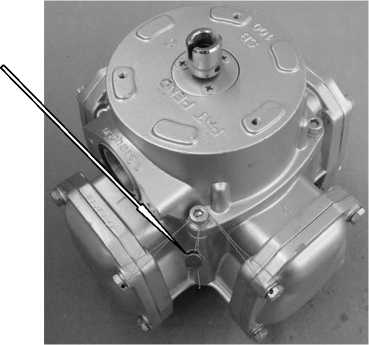

Рисунок 3 - Схемы пломбировки объемного счетчика жидкости типа RSJ-50 и нанесения знака поверки

Места пломбирова-

ния для нанесения знака поверки

Рисунок 4 - Схема пломбировки измерителя объема ПЖ4х125 и генератора импульсов и

нанесения знака поверки

Места пломбирования для нанесения знака поверки

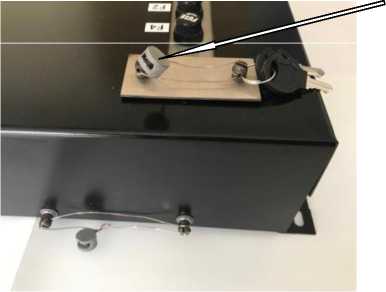

Рисунок 5 - Схемы пломбировки отсчетного устройства Север-4К и ЭКО и нанесения знака поверки

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом лазерной гравировки на маркировочную табличку, приведенную на рисунке 6. Маркировочная табличка устанавливается на боковую стенку корпуса колонки заклепочным соединением.

Коломсо толлибороматомиоя

О    ООО”АЗС СПЕЦСЕРВИС" о

142207, Моообсжв ебмстм *С«с*»ро^ 1>»*нре>ма»а м». д2Э тел: (496)739 - 82- 70 e-mcc azsserpOgmoa сот

Место нанесения знака — утверждения типо

PmQy Ю.ЛМ'io

Место понесения заводского номера

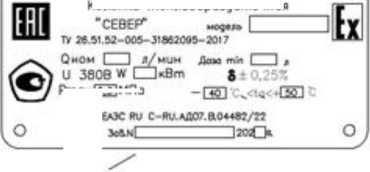

Рисунок 6 - Маркировочная табличка

Программное обеспечение

Колонки имеют встроенное программное обеспечение (далее - ПО), которое осуществляет подсчет и индикацию количества выданного топлива на указателе разового учёта.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки, защищен пломбой (для отсчетного устройства Север-4К) или стикером (для отсчетного устройства ЭКО), паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Таблица 4 - Габаритные размеры и масса

Знак утверждения типа

наносится на маркировочную табличку колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделах 1 «Описание и работа», 2 «Использование по назначению» документа ДРПЦ 2 .833.300.00 РЭ «Колонки топливораздаточные «СЕВЕР». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52-005-31862095-2017 «Колонки топливораздаточные «СЕВЕР». Технические условия».

Изготовитель

Общество с ограниченной ответственностью «АЗС СПЕЦСЕРВИС» (ООО «АЗС СПЕЦСЕРВИС»)

ИНН 5043051425

Адрес: 142207, Московская обл., г. Серпухов, Центральный пер., д. 29 Телефон: +7 (496) 739-82-70

Испытательный центр

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» марта 2024 г. № 636

Лист № 1 Регистрационный № 78110-20 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ООО «АМИЛКО», ООО «Мика Авто», ООО «Торговый комплекс», ООО «Овощи Краснодарского края», ПАО «Агрокомбинат «Тепличный», АО фирма «Агрокомплекс» им. Н.И. Ткачева, ООО «Птицекомбинат»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ООО «АМИЛКО», ООО «Мика Авто», ООО «Торговый комплекс», ООО «Овощи Краснодарского края», ПАО «Агрокомбинат «Тепличный», АО фирма «Агрокомплекс» им. Н.И. Ткачева, ООО «Птицекомбинат») предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и многофункциональные счетчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер HP ProLiant DL180 G6 ООО «КЭС» (сервер АИИС КУЭ), устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УСВ-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (Рег. №) 41681-10, а так же совокупность аппаратных, каналообразующих и технических средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».

АИИС КУЭ обеспечивает:

• - автоматическое выполнение измерений активной и реактивной электрической энергии и мощности (прямого и обратного направления) с заданой дискретностью 30 мин.;

• - сбор и передачу журналов событий счектчиков в базу данных ИВК;

- автоматическое выполнение измерений времени и ведение единого времени в составе СОЕВ АИИС КУЭ;

- периодический (не реже 1 раза в сутки) и (или) по запросу автоматический сбор привязанных к единому календарному времени результатов измерений (приращений электроэнергии прямого и обратного направления) с заданной дискретностью 30 мин.;

- хранение в базе данных АИИС КУЭ результатов измерений информации о состоянии средств измерений («Журнал событий»);

• - обработка, формирование и передачу результатов измерений в XML-формате по электронной почте (с электронной подпистю);

• - по запросу коммерческого оператора дистанционный доступ к результатам измерений, данным журналов событий на всех уровнях АИИС КУЭ;

• - диагностику и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - расчет потерь электроэнергии от точки измерений до точки поставки;

• - автоматический сбор результатов измерений после восстановления работы каналов связи и восстановления питания.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, по интерфейсу RS-485 с последующим преобразованием в формат пакетных данных посредствам сотовой GSM связи (GPRS соединение), где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со 2-го уровня настоящей системы.

Сервер АИИС КУЭ имеет возможность принимать измерительную информацию от АИИС КУЭ ЕНЭС ПС 220 кВ Староминская Рег. № 75227-19 и других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени UTC по сигналам глобальных навигационных систем ГЛОНАСС/GPS, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При любом расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 001 наносится на корпус сервера в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ООО «АМИЛКО», ООО «Мика Авто», ООО «Торговый комплекс», ООО «Овощи Краснодарского края», ПАО «Агрокомбинат «Тепличный», АО фирма «Агрокомплекс» им. Н.И. Ткачева, ООО «Птицекомбинат»).

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ (активная энергия и мощность)

П р и м е ч а н и я

• 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

• 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

• 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

Продолжение таблицы 4

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Продолжение таблицы 5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера (серверного шкафа);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени:

• - в счетчиках (функция автоматизирована);

• - в сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «КЭС» (ООО «АМИЛКО», ООО «Мика Авто», ООО «Торговый комплекс», ООО «Овощи Краснодарского края», ПАО «Агрокомбинат «Тепличный», АО фирма «Агрокомплекс» им. Н.И. Ткачева, ООО «Птицекомбинат»)», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН: 3329074523

Адрес: 600026, г. Владимир, ул. Тракторная, д. 7А Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15 Телефон: (4922) 60-43-42

Web-сайт: autosysen.ru

E-mail: info@autosysen.ru

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» марта 2024 г. № 636

Лист № 1 Регистрационный № 54418-13                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2

Назначение средства измерений

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 (далее счетчики), предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СанПиН 2.1.4.2496-09 систем теплоснабжения протекающей по трубопроводу в жилых домах, других промышленных зданиях при учетных операциях, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Описание средства измерений

Счетчик воды состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом и счетного механизма.

Счетный механизм установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство - 8 разрядов последовательных цифр, девятый разряд стрелочный.

Вращение крыльчатки через магнитную муфту передается на счетный механизм. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объём измеренной воды.

В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.

При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.

Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй - чистые контакты геркона (цепь Геркон).

Для обеспечения работы счетчиков в составе систем беспроводного автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР) в счетчиках вместо обычной стрелки долей использована стрелка долей в форме полукруга. Для оптического распознавании вращения стрелка долей изготовлена из оптически контрастного пластика, для магнитоиндукционного метода распознавания вращения стрелка долей изготовлена с металлическими вставками.

Внешний вид счетчиков представлен на рисунках 1-9.

Места пломбирования счетчиков приведены на рисунке 1. Нанесение знака поверки на расходомеры не предусмотрено.

Внешний вид исполнения счетчиков с защитой корпуса IP68 представлен на рисунке 2.

На счетчики со стрелкой, изготовленной с металлическими вставками, может устанавливаться электронный модуль в крышке-накладке, который обеспечивает распознавание направления вращения стрелки, подсчет числа оборотов за установленный период времени и передачу данных в систему АСКУЭР по проводным каналам: M-Bus, RS485 или по

Лист № 2 Всего листов 7 беспроводным каналам связи: радио 868,95 МГц, LoRaWAN, Nb-IOT и т.д. Внешний вид этих счетчиков изображен на рисунке 3.

Счетчики могут выпускаться с изображением на маркировочной пластине товарных знаков САНТЕХСЕТЬ, Danfoss (исполнение для горячей воды имеет обозначение Danfoss WMTW, исполнение для холодной воды имеет обозначение Danfoss WMTK), GIBAX, ДТРД и МОСОБЛЕИРЦ. Внешний вид этих счетчиков изображен на рисунке 4 - 8.

Счетчики могут выпускаться в пластиковом корпусе, габаритные и присоединительные размеры которых полностью идентичны корпусу из латуни. Внешний вид этих счетчиков изображен на рисунке 9.

Счетчики соответствуют техническим требованиям ГОСТ Р 50193.1-92 при воздействии внешних магнитных полей, создаваемых подковообразным магнитом по МИ 29852006.

Счетчики выпускаются в следующих модификациях:

• 1) WFK20.xxxx, WFW20.xxxx - счетчики без удаленного считывания сигнала, степень защиты

IP54 ГОСТ 14254-2015;

• 2) WFK23.хххх, WFW23.хххх - счетчики удаленного считывания сигнала Намур, степень

защиты IP54;

• 3) WFK24.хххх, WFW24.хххх - счетчики удаленного считывания сигнала Геркон, степень

защиты IP54.

• 4) WFK20.хххх. IP68, WFW20.ххххIP68, WFK23.хххх.IP68, WFW23.хххх. IP68, WFK24.хххх. IP68, WFW24.хххх. IP68 - счетчики водозащищенные, степень защиты IP68.

• 5) WFK25.хххх. WFW25.хххх. - счетчики с установленным электронным модулем для

дистанционной передачи данных.

• 6) WFK26.хххх., WFW26.хххх. - счетчики с подготовкой для оптического или магнито

индуктивного способа считывания со стрелки долей, без электронного модуля

• 7) WFK27.хххх., WFW27.хххх. - счетчики с подготовкой для оптического или магнито

индуктивного способа считывания со стрелки долей без крышки и электронного модуля.

Запись обозначения исполнения счетчика образуется на основании условных обозначений:

WFX 2Х.Х ХХХ Х X ХХ. IPXX, ХХХХ

"[ Г" Г             рОЕМ товарный знак на шильде при его наличии:

Danfoss: WMTK хол. вода, WMTW гор. вода, САНТЕХСЕТЬ: ST, GIBAX: GB, ДТРД: DT, МОСОБЛЕИРЦ: ME.

_____степень защиты IP по ГОСТ 14254-2015,

68 - водозащищенный; 54 - обычное исполнение.

__________ исполнения удаленного считывания:

Проводной интерфейс Намур или Геркон:

01 - 1 имп/литр; 10 - 1 импульс на 10 литров; RS -RS485; МВ - модуль M-bus .

Беспроводной интерфейс: LW1 - модуль LoraWAN исполнение 1; LW2 - модуль LoraWAN исполнение 2; NB - Модуль NB-IoT.

Комбинированный парный интнрфейс в составе: TW1 -кабельный считыватель; TW2 - считыватель-передатчик.

______________материал корпуса расходомерной камеры;

P - полимерный, L - латунный

________________исполнение стрелки долей под считывание;

1 - короткий для оптики 2 - длинный для оптики; 3 -короткий с магнитом; 4 - высокий с магнитом

___________________Установочная длина в мм;

080 - 80мм; 110 - 110мм; 130 - 130 мм

_____________________Условный диаметр

D - 15 мм; Е - 20 мм ________________________модификация;

20- без удаленного считывания;

• 23- с удаленным считыванием (Намур),

• 24- с удаленным считыванием (Геркон),

• 25 - с модулем передачи данных (LoraWAN; NB-IoT)

• 26 -для оптического или магнитоиндуктивного считывания и крышкой для электронного модуля;

• 27 -для оптического или магнитоиндуктивного способа считывания без крышки в комплекте;

______________________________тип счетчика;

WF- счетчик крыльчатый, К - для измерения холодной воды; W - для измерения горячей воды.

Заводские номера наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки. Места нанесения заводских номеров показаны на рисунке 10.

счетному механизму защелки крышки разрушаются

При попытке доступа к

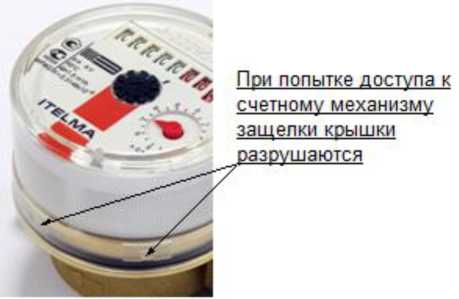

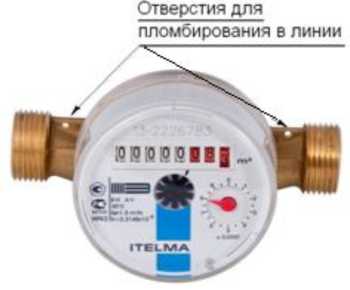

Рисунок 1 - Внешний вид и места пломбирования счетчиков

Рисунок 2 - Внешний вид счетчиков с защитой IP68

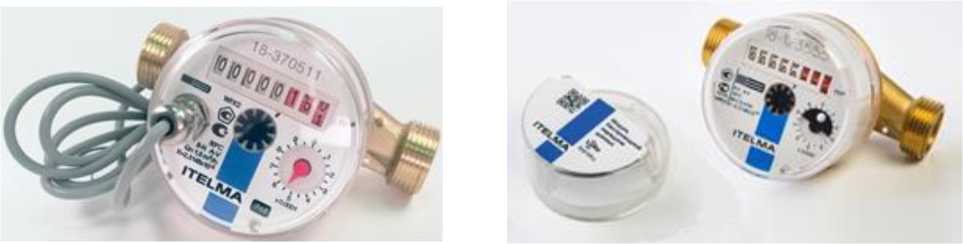

Рисунок 3 - Внешний вид счетчиков с модулем электронного считывания.

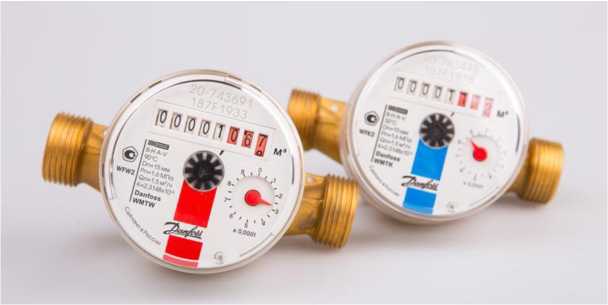

Рисунок 4 - Внешний вид счетчиков с изображением товарного знака Danfoss.

ITBLMA

L CAHlEXCETb @

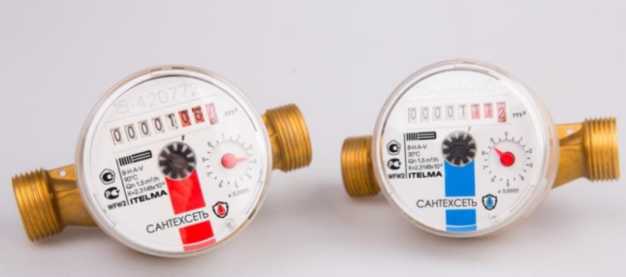

Рисунок 5 - Внешний вид счетчиков с изображением товарного знака САНТЕХСЕТЬ.

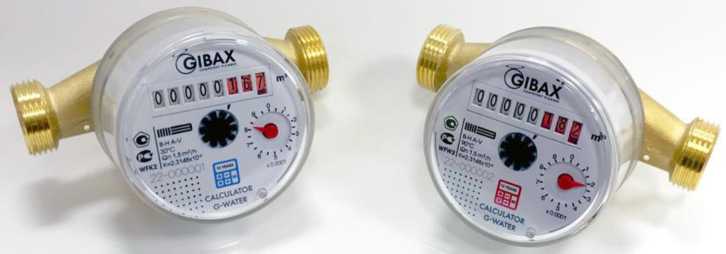

Рисунок 6 - Внешний вид счетчиков с изображением товарного знака GIBAX.

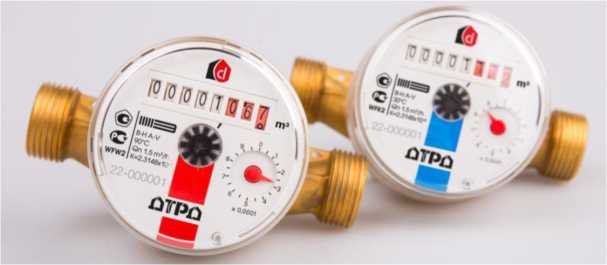

Рисунок 7 - Внешний вид счетчиков с изображением товарного знака ДТРД.

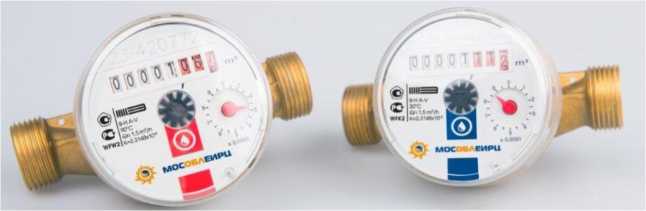

Рисунок 8 - Внешний вид счетчика с изображением товарного знака МОСОБЛЕИРЦ.

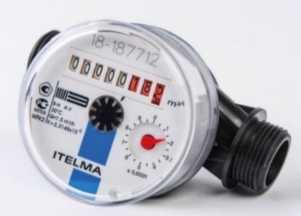

Рисунок 9 - Внешний вид счетчиков в пластиковом корпусе

утверждения типа заводского номера

Рисунок 10 - Места нанесения заводского номера и знака утверждения типа

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

По метрологическим характеристикам счетчики относятся к классу В при горизонтальной установке, к классу А при вертикальной установке по ГОСТ Р 50193.1-92.

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на шкалу счетного механизма методом тампопечати и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе паспорта «4. Устройство и принцип действия»

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования»;

ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»;

ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия»

ТУ 4213-001-817331698-2013 «Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Научно- производственное предприятие

«ИТЭЛМА Билдинг Системс» (ООО «НПП «ИБС»)

ИНН 7724869373

Адрес: 115230, Г. МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ НАГАТИНО-САДОВНИКИ, ПР-Д НАГАТИНСКИЙ 1-Й, Д. 10, СТР. 1, ОФ. 511

Телефон/факс: (495) 933-38-97 / (495) 933-38-96

E-mail: info@i-bs.ru

Сайт: www.i-bs.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
