Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» марта 2020 г. № 586
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в жидкости СГЖ-102 Назначение средства измеренийУстановки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в жидкости СГЖ-102 (далее по тексту - СГЖ) предназначены для измерений объёмной активности гамма-излучающих радионуклидов в жидкости.
Описание средства измеренийРабота СГЖ основана на регистрации гамма-излучения контролируемой среды, находящейся в измерительной камере, полупроводниковым гамма-детектором на основе особо чистого германиевого кристалла (далее - ОЧГ).
Конструктивно СГЖ включают в себя шкаф пробоподготовки (далее - TTI1111), шкаф измерительный (далее - ШИ) и шкафы управления (шкаф управления для ШПП, шкаф управления для ШИ и центральный шкаф управления - ЦШУ).
T11 представляет собой металлический шкаф, содержащий: трубопроводную арматуру (далее - ТА), шаровые клапаны с электроприводами, датчики потока, камеру выдержки (далее -КВ), блок детектирования БДКГ-17 (далее - БД производства компании «АТОМТЕХ», используемый для выбора коллиматора), КВ и БД экранированы свинцовой защитой толщиной 50 мм во всех направлениях для уменьшения влияния на внешний фон, герметичный поддон и датчики протечки. Гидравлическая схема Ш11 обеспечивает: подачу контролируемой среды в КВ и перелив в ШИ, подачу химически обессоленной воды (далее - ХОВ, для промывки КВ и ТА), подачу сжатого воздуха (далее - СВ) для продувки КВ и ТА. Гидравлическая схема включает в себя шаровые клапаны с электроприводами и датчики потока для контроля заполнения КВ контролируемой средой и ХОВ.
ШИ представляет собой металлический шкаф, содержащий: ТА, шаровые клапаны с электроприводами, датчики потока, измерительную камеру (далее - ИК), блок полупроводникового детектора с электроохлаждением (далее - 11Д). ИК и 11Д экранированы свинцовой защитой толщиной 100 мм во всех направлениях для уменьшения влияния внешнего фона на измерение, герметичный поддон и датчики протечки. Свинцовая защита в своей конструкции содержит подъемный коллиматор-шторку (далее - 1КШ) и представляет собой свинцовый брус толщиной 80 мм, шириной 110 мм, длиной 450 мм. 1КШ ограничивает видимый объем ИК для 11Д и обеспечивает измерения активности в трех поддиапазонах через цилиндрические отверстия диаметром 60, 10 и 2 мм. Гидравлическая схема Ш11 обеспечивает подачу контролируемой среды из Ш11 в ИК, ХОВ и СВ для промывки и продувки ИК и ТА. Гидравлическая схема включает в себя клапаны с электроприводами и датчики потока для контроля заполнения ИК контролируемой средой и ХОВ.
Ш11 и ШИ оборудованы потолочными холодильными агрегатами для обеспечения внутреннего микроклимата и нормальных условий работы измерительных устройств.
КВ и ИК представляют собой цилиндрические колбы объемом 1 литр (одинаковые и взаимозаменяемые) с обтекаемой внутренней поверхностью, что исключает образование застойных зон. Материал КВ и ИК обладает минимальной сорбирующей способностью и допускает промывку дезактивирующими растворами. КВ и ИК располагаются вертикально и окружены свинцовой защитой.
На время выдержки КВ заполнена контролируемой средой без режима протока. На время измерения ИК заполнена контролируемой из КВ средой без режима протока.
В СГЖ используются один ППД и один БД на основе счетчика Мюллера-Гейгера, каждый из которых состоит из детектора и блока электроники и помещены в герметичный металлический корпус. Блок электроники представляет собой микропроцессорную сборку, которая осуществляет преобразование сигналов от ОЧГ и газоразрядной трубки в цифровой формат, хранит набранные спектры, осуществляет самодиагностику. Связь ППД, БД и шкафов управления реализована по стандарту Ethernet и RS-485 (интерфейсы только для внутренних взаимосвязей устройств).
При выпуске из производства СГЖ настроены на индикацию результата измерений радионуклидов 131I, 132I, 133I, 134I, 135I.
В случае необходимости индикации результата измерений объёмной активности других гамма-излучающих радионуклидов в диапазоне энергий от 50 до 3000 кэВ (например, радионуклидов 134Cs, 137Cs, 138Cs, 140Ва, 139Ва, 138Хе, 135Хе, 133Хе, 103Ru, 138Cs, 88Kr, 87Kr, 85mKr, 24Na, 42K, 41Ar, 89Rb, 91Sr, 92Sr, 51Cr, 54Mn, 56Mn, 58Co, 60Co, 59Fe, 99Мо, 95Zr, 239Np, 95Nb, 110mAg, 187W) СГЖ необходимо настроить на индикацию результата измерений требуемых радионуклидов - настройка осуществляется заводом-изготовителем.
Датчики протока используются для контроля поступления жидкости по трубопроводам и процесса заполнения КВ и ИК.
Шкаф управления содержит промышленный компьютер и набор модулей ввода/вывода на элементной базе WAGO. ЦШУ оснащен сенсорным экраном для вывода оперативной информации о работе СГЖ.
Результаты измерений с БД и ППД отображаются на дисплее.
Общий вид СГЖ с указанием мест пломбировки, защиты от несанкционированного доступа (замки), знаков утверждения типа и поверки приведены на рисунках 1, 2 и 3.
Места знаков утверждения типа
еста пломбирования, размещения замков и знаков утверждения типа
|
i 1 | |||||
|
1. ] | |||||
|
■ |
.....Л |
|
■ | |
|
г |
— |
Замки и места пломбирования
Рисунок 1 - М

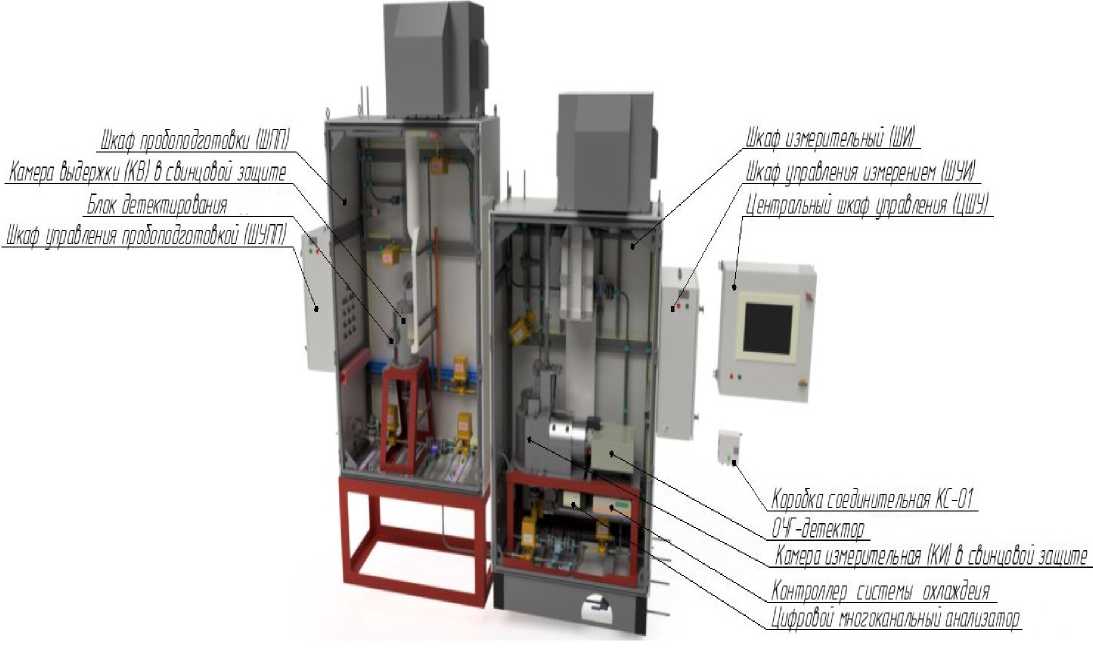

Рисунок 2 - Общий вид СГЖ

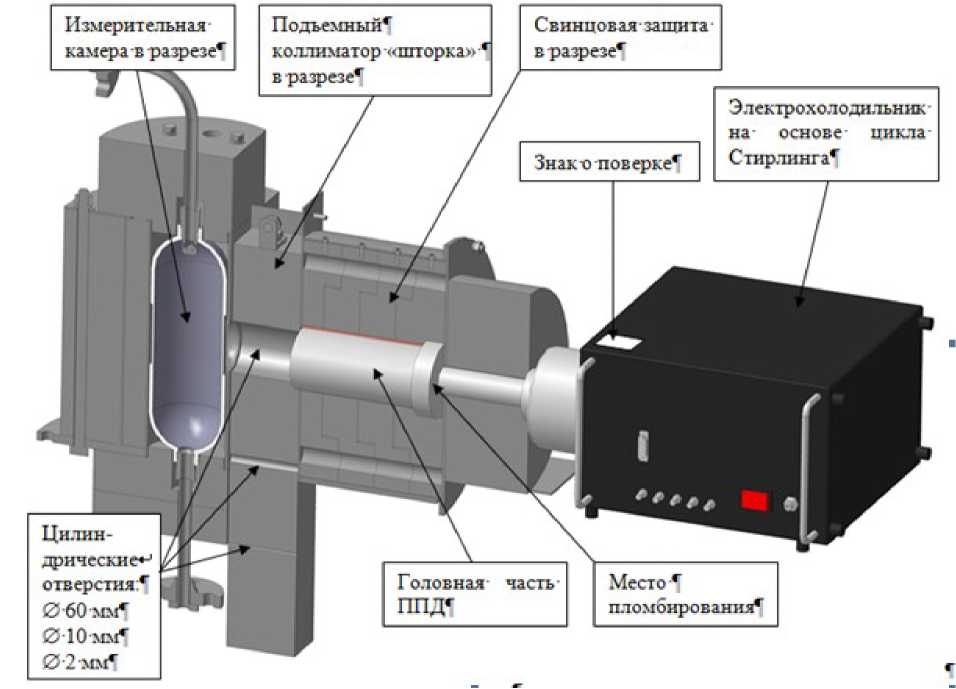

Рисунок 3 - Внешний вид блока детектирования
Программное обеспечениеСГЖ является автоматизированной установкой со встроенным ПО.
ПО обрабатывает данные с ППД и БД, датчиков потока, датчиков протечки и управляет открытием/закрытием клапанов в соответствии с заложенным в ПО алгоритмом.
Таблица 1 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО СГЖ-102 |
|
Номер версии (идентификационный номер) ПО |
1.4.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
ПО идентифицируют при нажатии кнопки «О программе...». На дисплее кратковременно отображается номер версии ПО. Производителем не предусмотрен иной способ идентификации ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий гамма-излучения, кэВ |
от 50 до 3000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Энергетическое разрешение, кэВ, не более: - для линии с энергией 122 кэВ |
0,85 |
|
- для линии с энергией 1332 кэВ |
1,80 |
|
- для линии с энергией 2614 кэВ |
3,50 |
|
Общий диапазон измерений объёмной активности радионуклидов* в диапазоне энергий гамма-излучающих радионуклидов от 50 до 3000 кэВ в измерительном объеме 1 литр, плотность жидкости 1,0 г/см3, Бк/м3 |
от 3,7404 до 2,0^101Х |
|
Поддиапазон измерений объёмной активности для коллиматора диаметром 60 мм, Бк/м3: - в диапазоне энергий гамма-излучающих от 50 до 100 кэВ |
от 2,0406 до 2,74010 |
|
- в диапазоне энергий гамма-излучающих от 100 до 1500 кэВ |
от 3,7404 до 1,34010 |
|
- в диапазоне энергий гамма-излучающих от 1500 до 3000 кэВ |
от 6,7404 до 3,24010 |
|
Пределы допускаемой основной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов для коллиматора диаметром 60 мм, % |
±15 |
|
Поддиапазон измерений объёмной активности для коллиматора диаметром 10 мм, Бк/м3: - в диапазоне энергий гамма-излучающих от 50 до 100 кэВ |
от 6,2408 до 2,040П |
|
- в диапазоне энергий гамма-излучающих от 100 до 1500 кэВ |
от 4,0407 до 2,040П |
|
- в диапазоне энергий гамма-излучающих от 1500 до 3000 кэВ |
от 4,6406 до 9,54010 |
|
Пределы допускаемой основной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов для коллиматора диаметром 10 мм, % |
±25 |
|
Поддиапазон измерений объёмной активности для коллиматора диаметром 2 мм, Бк/м3: - в диапазоне энергий гамма-излучающих от 600 до 1000 кэВ |
от 2,7409 до 2,040П |
|
- в диапазоне энергий гамма-излучающих от 1000 до 1500 кэВ |
от 2,5408 до 2,040П |
|
- в диапазоне энергий гамма-излучающих от 1500 до 3000 кэВ |
от 3,9407 до 5,84010 |
|
Пределы допускаемой основной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов для коллиматора диаметром 2 мм, % |
±40 |
|
Отношение чувствительности регистрации источников в геометрии измерительной камеры к чувствительности регистрации в пике полного поглощения для точечных источников нуклидов 133Ba, 137Cs, 60Co по линиям с энергиями 356, 662, 1332 кэВ в фиксированной геометрии штатного держателя, 1/м3, не менее: - для коллиматора диаметром 60 мм для линии с энергией 356 кэВ |
9650 |
|
для линии с энергией 662 кэВ |
7920 |
|
для линии с энергией 1332 кэВ |
6210 |
|
- для коллиматора диаметром 10 мм для линии с энергией 356 кэВ |
1,483.106 |
|
для линии с энергией 662 кэВ |
0,672.106 |
|
для линии с энергией 1332 кэВ |
0,155.106 |
|
- для коллиматора диаметром 2 мм для линии с энергией 662 кэВ |
6,245 107 |
|
для линии с энергией 1332 кэВ |
0,502 106 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности отношения чувствительности регистрации источников в геометрии измерительной камеры к чувствительности регистрации в пике полного поглощения для точечных источников нуклидов 133Ba, 137Cs, 60Co по линиям с энергиями 356, 662, 1173 кэВ в фиксированной геометрии штатного держателя для всех коллиматоров, % |
±10 |
|
Максимальная загрузка БД, с-1, не менее |
5.104 |
|
Предел допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), % |
0,05 |
|
Долговременная нестабильность энергетической градуировки за 24 ч непрерывной работы, %, не более |
0,025 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов при изменении температуры окружающего воздуха от 0 до 15 °С и от 25 до 50 °С, на каждые 10 °С изменения, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов в условиях влажности окружающего воздуха до 80 % при температуре окружающего воздуха от 20 до 30 °С, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов при изменении напряжения сети от номинального значения 220 В, % |
±4 |
|
* Фоновые значения мощности амбиентного эквивалента дозы гамма-излучения не более 0,3 мкЗв/ч (условия измерения одинаковы для всех поддиапазонов), время измерений нижнего значения диапазона 1 час | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания от сети переменного тока:
|
от 187 до 242 от 47 до 53 до 5 |
|
Потребляемая мощность, В^А, не более |
1060 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Режим работы |
непрерывный круглосуточный |
|
Нестабильность показаний за 24 часа непрерывной работы (после установления рабочего режима), % |
±5 |
|
Средняя наработка на отказ, ч, не менее |
24000 |
|
Средний срок службы, лет, не менее |
20 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 80 от 84,0 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от 0 до +50 |
|
более низких температурах без конденсации влаги, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: - ШПП (со шкафом управления и холодильным агрегатом) | |
|
длина |
1500 |
|
ширина |
625 |
|
высота |
2825 |
|
- ШИ (со шкафом управления и холодильным агрегатом) | |
|
длина |
1550 |
|
ширина |
625 |
|
высота |
2420 |
|
- ЦШУ | |
|
длина |
660 |
|
ширина |
300 |
|
высота |
625 |
|
Масса, кг, не более: - ШПП (то шкафом управления и холодильным агрегатом) |
550 |
|
- ШИ (то шкафом управления и холодильным агрегатом) |
870 |
|
- ЦШУ |
75 |
наносится в виде наклейки на ШПП, ШИ и типографским способом на титульные листы формуляра и руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - Комплектность СГЖ
|
Наименование |
Обозначение |
Количество, шт. |
|
Установка спектрометрическая для измерения объёмной активности гамма-излучающих радионуклидов в жидкости |
СГЖ-102 |
1 |
|
Руководство по эксплуатации |
ВШКФ.414743.004РЭ |
1 |
|
Методика поверки |
ВШКФ.414743.004МП |
1 |
|
Формуляр |
ВШКФ.414743.004ФО |
1 |
|
Комплект ЗИП |
- |
1* |
|
* Состав ЗИП формируется по требованию заказчика | ||
осуществляется по документу ВШКФ.414743.004 МП «Установки спектрометрические для измерения объемной активности гамма-излучающих радионуклидов в жидкости СГЖ-102. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 сентября 2016 г.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г, регистрационный номер 44591-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СГЖ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки в виде наклейки или оттиска повелительного клейма и на корпус детектора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам спектрометрическим для измерения объемной активности гамма-излучающих радионуклидов в жидкости СГЖ-102
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования ВШКФ.414743.004 ТУ Установка спектрометрическая для измерения объемной активности гамма-излучающих радионуклидов в жидкости СГЖ-102. Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)
ИНН 4025049439
Адрес: 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Телефон: +7 (48439) 4-97-16, +7 (48439) 4-97-18 Факс: +7 (48439) 4-97-68
Web-сайт: www.radico.ru
E-mail: main@radico.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии А.В. Кулешов
М.п.
«20» марта 2020 г.
