Приложение к свидетельству №_____________ Лист № 1

об утверждении типа средств измерений Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы ИСК-Р предназначены для измерений импульсной мощности СВЧ сигналов и счета импульсов.

Конструктивно прибор ИСК-Р выполнен в виде моноблочного прибора, объединяющего в своем составе узел управления, узел индикации, высокочастотную нагрузку (узел ВЧН-25), узел аттенюаторов (АТДС), детекторную секцию (узел ДСЗМ), модули питания.

Принцип действия приборов ИСК-Р основан на ослаблении входных СВЧ импульсов и их детектировании с последующей оцифровкой значений амплитуды огибающей СВЧ импульсов.

В приборах предусмотрен режим счета числа импульсов одновременно по двум независимым каналам и режим измерений частоты следования импульсов до 3 МГц. Внешний вид прибора ИСК-Р и место для наклеек приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

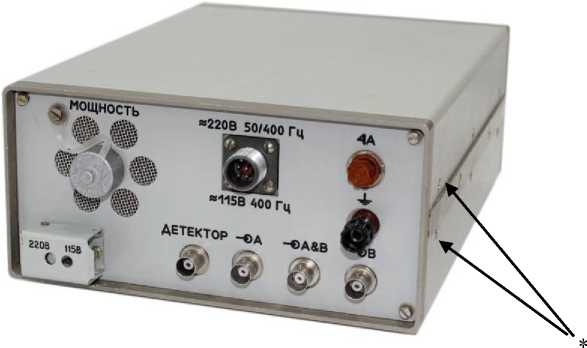

Рисунок 1

_*

Примечание * - знак утверждения типа в виде наклейки

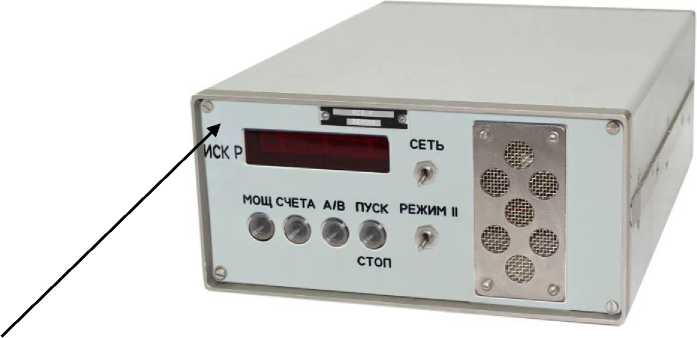

Рисунок 2

Примечание ** - пломбировка от несанкционированного доступа

Метрологические и технические характеристики

Основные технические и метрологические характеристики приборов ИСК-Р приведены в таблице 1.

Таблица 1

наносится в виде наклейки на переднюю панель прибора ИСК-Р и типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений

Комплектность прибора ИСК-Р должна соответствовать таблице 2.

Таблица 2

Поверка осуществляется по документу «Инструкция. Приборы ИСК-Р. Методика поверки. ИМКЛ.468166.001-01МП», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в апреле 2015 года.

Основные средства поверки:

- генератор импульсов Г5-60 (рег. № 5463-76), диапазон установки длительностей импульсов от 10 нс до 1 с; пределы допускаемой абсолютной погрешности установки длительности импульсов ± (0,1т + 3 нс), где т - установленная длительность импульсов, нс; диапазон установки периода повторения импульсов от 0,1 мкс до 10 с; пределы допускаемой относительной погрешности установки периода повторения ± 140"⁶Т, где Т -установленный период повторения, с;

- измеритель комплексных коэффициентов передачи и отражения Обзор-304/1 (рег. № 37556-08), диапазон частот от 0,3 до 3200 МГц, пределы допускаемой относительной погрешности установки частоты источника выходного сигнала ± 540"⁶;

Приложение к свидетельству №_______________ Лист № 4

об утверждении типа средств измерений Всего листов 4

- осциллограф цифровой DSO9254A (рег. № 45686-10), полоса пропускания 2,5 ГГц, диапазон установки коэффициентов отклонения от 1-10^-3 до 5 В/дел, пределы допускаемой относительной погрешности установки коэффициентов отклонения ± 2,0 %.

Прибор ИСК-Р. Руководство по эксплуатации ИМКЛ.468166.001-01 РЭ.

Прибор ИСК-Р. Технические условия ИМКЛ.468166.001-01 ТУ.

Акционерное общество «Казанский электротехнический завод» (АО «КЭТЗ»).

ИНН 1659052901.

Юридический (почтовый) адрес: 420054, г. Казань, ул. Модельная, 19.

Телефон: (843) 278-49-25; факс: (843) 278-42-73.

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации № 30018-10 от 05.08.2011 г.

Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Заместитель Руководителя

Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

02 сентября 2020 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений №59712 «Приборы ИСК-Р» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «КЭТЗ» от б/д №б/н, приказываю:

• 1.  Продлить срок действия свидетельства об утверждении типа №59712 «Приборы ИСК-Р» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа №59712 «Приборы ИСК-Р», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61517-15, в связи с переименованием изготовителя с «Закрытое акционерное общество «Казанский электротехнический завод» (ЗАО «КЭТЗ»), г.Казань, на «Акционерное общество «Казанский электротехнический завод» (АО «КЭТЗ»), г.Казань.

• 3.  Внести изменения в описание типа на приборы ИСК-Р, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 61517-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину),

ФГУП «ВНИИМС»   (А.Ю.Кузину)   обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                            Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕЭП

Сертификат: 00E1036E1807E0FB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020
