ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы многокомпонентные электрохимические АДГ
Назначение средства измеренийГазоанализаторы многокомпонентные электрохимические АДГ (далее газоанализаторы) предназначены для контроля и автоматического измерения объемной концентрации оксида углерода, оксида азота, диоксида азота, диоксида серы и кислорода в отходящих газах топливосжигающих установок.
Описание средства измеренийПринцип действия газоанализаторов - электрохимический.
Газоанализаторы представляют собой многоканальные, многокомпонентные, автоматические стационарные показывающие приборы непрерывного действия с принудительной подачей контролируемой среды.
Газоанализаторы выпускаются в четырех модификациях в зависимости от измеряемых компонентов и от конструктивного исполнения (стоечное и настенное).
Газоанализаторы могут комплектоваться блоком пробоподготовки и зондом (подогревным шлангом).
Газоанализаторы снабжены микроконтроллером, разъемом интерфейса RS232, токовым выходом. Информация на дисплее измерительного блока включает в себя текущее значение концентрации измеряемого компонента, дату и время измерения.
Общий вид газоанализаторов и места нанесения знака поверки представлены на рисунках 1 и 2.
Место для нанесения знака поверки
Рисунок 1 - Общий вид газоанализаторов АДГ настенного исполнения
Место для нанесения знака поверки

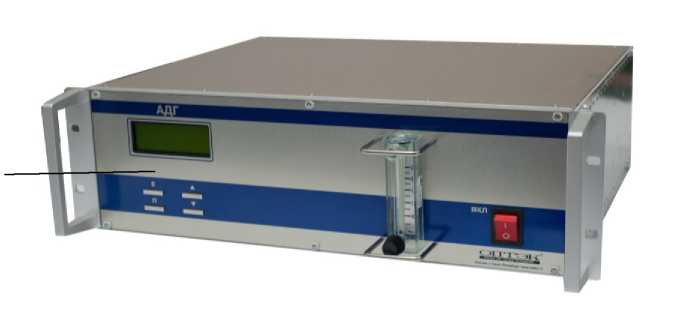

Рисунок 2 - Общий вид газоанализаторов АДГ стоечного исполнения
Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки на два винта, удерживающие верхнюю крышку измерительного блока. Наклейка имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлено на рисунке 3.

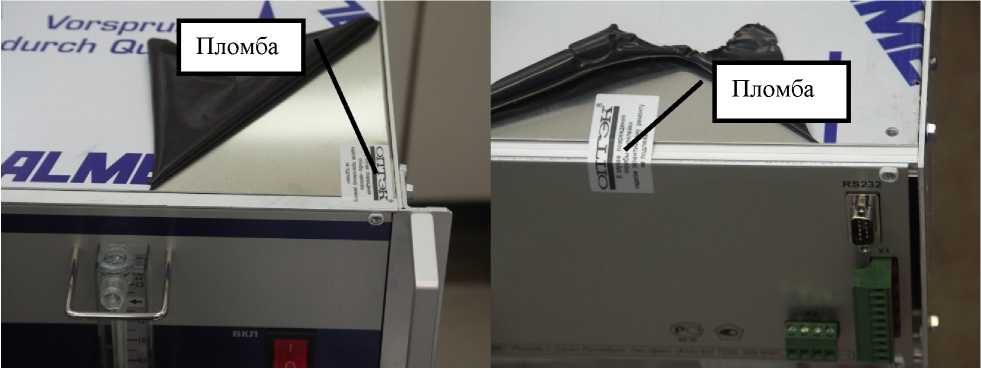

Рисунок 3 - Схема пломбировки газоанализаторов
Программное обеспечениеПрограммное обеспечение (ПО) предназначено для управления процессом измерений и выполнения функций по настройке прибора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АДГ |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.00 |
|
Цифровой идентификатор ПО |
7a5af990 |
Уровень защиты программного обеспечения от преднамеренных непреднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
АДГ-304 и АДГ-304Н |
АДГ-305 и АДГ-305Н | |
|
Диапазон измерений концентрации оксида углерода, млн-1 |
от 0 до 5000 |
от 0 до 1000 |
|
Пределы допускаемой основной погрешности измерений концентрации оксида углерода в поддиапазонах: от 0 до 200 включ. млн-1, млн-1 |
±20 | |
|
св. 200 до 5000 млн-1, % (отн.) |
±10 |
- |
|
Пределы допускаемой основной погрешности измерений концентрации оксида углерода в поддиапазонах: от 0 до 100 включ. млн-1, млн-1 |
±10 | |
|
св. 100 до 1000 млн-1, % (отн.) |
- |
±10 |
|
Диапазон измерений концентрации оксида азота, млн-1 |
- |
от 0 до 1000 |
|
Пределы допускаемой основной погрешности измерений концентрации оксида азота в поддиапазонах: от 0 до 100 включ. млн-1, млн-1 |
±15 | |
|
св. 100 до 1000 млн-1, % (отн.) |
±15 | |
|
Диапазон измерений концентрации диоксида азота, млн-1 |
от 0 до 100 | |
|
Пределы допускаемой основной погрешности измерений концентрации диоксида азота, млн-1 |
±15 | |
|
Диапазон измерений концентрации диоксида серы, млн-1 |
от 0 до 2000 |
- |
|
Пределы допускаемой основной погрешности измерений концентрации диоксида серы в поддиапазонах: от 0 до 200 включ. млн-1, млн-1 |
±30 | |
|
св. 200 до 2000 млн-1, % (отн.) |
±15 |
- |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 21 | |
|
Пределы допускаемой основной погрешности измерений объемной доли кислорода в поддиапазонах: от 0 до 4 включ. %, % |
±0,4 | |
|
св. 4 до 21 %, % (отн.) |
±10 | |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, доля от предела допускаемой основной погрешности |
0,5 | |
|
Предел допускаемой вариации показаний, доля от предела допускаемой основной погрешности, не более |
0,5 | |
|
Предел допускаемого изменения показаний за 30 суток непрерывной работы, доля от предела допускаемой основной погрешности, не более |
0,5 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
АДГ-304, АДГ-305 |
АДГ-304Н, АДГ-305Н | |
|
Время прогрева, ч, не более |
2 | |
|
Время установления показаний по уровню Т0,9, мин, не более |
3 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
АДГ-304, АДГ-305 |
АДГ-304Н, АДГ-305Н | |
|
Параметры электрического питания: напряжение, В |
от 187 до 242 | |
|
частота, Гц |
от 49 до 50 | |
|
Потребляемая мощность, В^А, не более |
35 | |
|
Габаритные размеры, мм, не более: ширина |
410 |
160 |
|
высота |
135 |
460 |
|
длина |
485 |
300 |
|
Масса, кг, не более |
8 |
10 |
|
Условия эксплуатации: температура окружающей среды, °С |
от +5 до +40 | |
|
относительная влажность при температуре 30°С, %, не более |
95 | |
|
атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
температура анализируемой газовой пробы, °С, не более |
600 | |
|
состав анализируемой газовой среды (кроме измеряемых компонентов), не более: азот, % (об. доли) |
100 | |
|
метан, % (об. доли) |
0,1 | |
|
диоксид углерода, % (об. доли) |
20 | |
|
пыль, мг/м3 |
40 | |
|
Средняя наработка на отказ (без учета датчика), ч, не менее |
8000 | |
|
Средний полный срок службы (без учета датчика), лет, не менее |
8 | |
наносится типографским способом на титульный лист эксплуатационной документации и на табличку, расположенную на задней панели газоанализатора.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
АДГ |
1 шт. |
|
Руководство по эксплуатации с Приложением А «Газоанализаторы многокомпонентные электрохимические АДГ. Методика поверки» с изменениями №1 |
ИРМБ.413416.022. РЭ |
1 экз. |
|
Паспорт |
1 экз. | |
|
Подогревной шланг (по дополнительной заявке) |
1 шт. | |
|
Блок пробоподготовки (по дополнительной заявке) |
1 шт. |
осуществляется в соответствии с документом «Газоанализаторы многокомпонентные электрохимические АДГ. Методика поверки» с изменениями №1, изложенными в Приложении к документу ИРМБ.413416.022РЭ «Газоанализаторы многокомпонентные электрохимические АДГ. Руководство по эксплуатации», утвержденным ФБУ «Тест-С.-Петербург» 12.08.2019 г.
Основные средства поверки:
-
- генератор газовых смесей ГГС-03-03 (регистрационный № 62151-15);
-
- поверочные газовые смеси (регистрационный № 10532-2014 (CO+N2, O2+N2), № 10538-2014 (SO2+N2), № 10547-2014 (NO2+N2, NO+N2);
-
- вольтметр универсальный цифровой В7-38, от 10-5 до 2±03 мА, ПГ ±(0,5+0,05 In/Ix) мА (регистрационный № 50970-12);
-
- ротаметр РМ-А-0,063Г УЗ, ВПИ 0,063 м3/ч, ПГ ±4 % (регистрационный № 19325-12);
-
- мановакуумметр двухтрубный МВ-6000 от 0 до 6000 Па, ПГ ±40 Па (регистрационный № 1846-93);
-
- секундомер механический СОПпр, емкость шкалы 60 с, ц.д. 0,2 с; 30 мин, ц.д. 1 мин КТ2 (регистрационный № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в разделе «Свидетельство о приемке» руководства по эксплуатации, при периодической поверке в виде наклейки - на лицевую сторону газоанализатора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам многокомпонентным электрохимическим АДГПриказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ИРМБ.413416.022ТУ Газоанализаторы многокомпонентные электрохимические АДГ. Технические условия
ИзготовительАкционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д. 58, литер А, пом. 20Н Телефон/факс: 8 (812)325-5567, 8 (812)327-7222
E-mail: info@optec.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-6228, 8 (812) 244-1275
Факс: 8 (812) 244-1004
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.
