МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 ноября 2020 г.

Москва

О продлении срока действия утвераденного типа средства измерений и внесении изменений в описание типа на нивелиры 4Н-ЗКЛ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ПО «УОМЗ» от 31 августа 2020 г. № 232002/03/01/012/68 и № 232002/03/01/012/67 приказываю:

L Продлить срок действия утвержденного типа средства измерений на нивелиры 4Н-ЗКЛ на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на нивелиры 4Н-ЗКЛ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 29846-15, изложив его в новой редакции согласно приложению к настоящему приказу,

• 3. ФГУП «ВИИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11,2020 до 23.11.2021

\__________—_________z

Приложение № к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2020 г. № 1919

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нивелиры 4Н-3КЛ

Нивелиры 4Н-3КЛ с самоустанавливающейся визирной осью (далее по тексту -нивелиры) предназначены для геометрического нивелирования - определения разности высот точек на местности с помощью визирного луча, автоматически устанавливающегося горизонтально.

Нивелир 4Н-3КЛ относится к нивелирам технической точности. Нивелир выполнен в виде единого оптико-механического блока, включающего в себя зрительную трубу прямого изображения с нитяным дальномером, самоустанавливающийся компенсатор, автоматически приводящий визирную ось зрительной трубы в горизонтальное положение, лимб для измерения горизонтальных углов и жидкостный уровень для установки прибора в рабочее положение. Нивелир и составные части комплекта укладывают в футляр.

Схема

4Н-3КЛ от

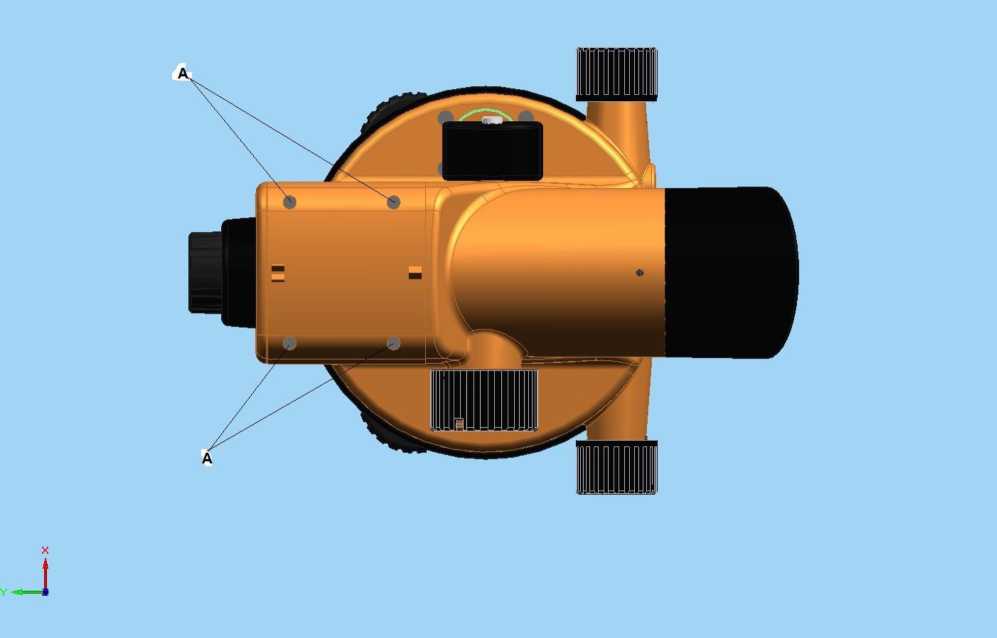

Рисунок 1 - Нивелир 4Н-3КЛ (вид сверху)

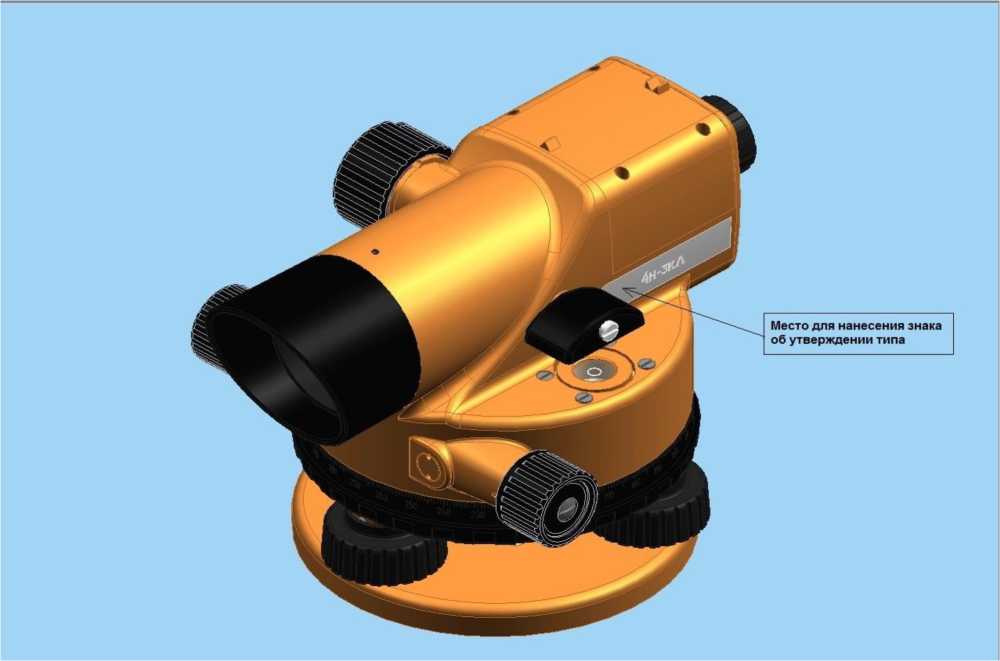

Рисунок 2 Общий вид нивелира 4Н-3КЛ

Для предотвращения несанкционированного доступа к внутренним частям нивелира 4Н-3КЛ при выпуске из производства пломбируют винты «А» крышки корпуса, а также футляры с уложенными частями комплекта.

Знак поверки наносится на свидетельство о поверке.

Таблица 1

наносится фотолитографическим способом на шильдике, расположенном на боковой поверхности корпуса нивелира, печатным способом в верхнем правом углу титульного листа паспорта.

Комплектность средства измерений

Таблица 2

осуществляется в соответствии с разделом 11 «Методы и средства поверки» паспорта 4Н-3КЛ-сб0 ПС, утвержденным ФБУ «УРАЛТЕСТ» в декабре 2015 г.

Основные средства поверки:

- коллиматор универсальный УК1-01 ТУ 4484-78-07539541-2004;

- рейки нивелирные по ГОСТ 10528-90;

- стенд полевой по ГОСТ 10528-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Методика измерений приведена в паспорте 4Н-3КЛ-сб0 ПС «Нивелиры 4Н-3КЛ»

ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

ГОСТ 10528-90 «Нивелиры. Общие технические условия»;

Приказ Росстандарта от 26 ноября 2018 г. № 2482 Об утверждении Государственной поверочной схемы для средств измерений плоского угла;

ТУ 4433-081-07539541-2004. Нивелиры 4Н-3КЛ. Технические условия.

Паспорт 4Н-3КЛ-сб0 ПС «Нивелиры 4Н-3КЛ»

Акционерное общество «Производственное объединение «Уральский оптико-механический завод» имени Э.С. Яламова» (АО «ПО «УОМЗ»);

ИНН: 6672315362

Россия, 620100, г. Екатеринбург, ул. Восточная, 33-б

Телефон: +7 (343) 229-82-32, факс: +7 (343) 254-81-08;

E-mail: trank@uomz.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Россия, 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: +7 (343) 236-30-15, факс: +7 (343) 350-40-81; E-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-08 от 21.10.2013.
