МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

10 сентября 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 августа 2024 г. № 1847 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункты 13 и 20 приложения к приказу от 12 августа 2024 г. № 1847 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов средств измерений, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» сентября 2024 г. № 2191

Регистрационный № 72830-18

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Теплосчетчики ЭМИС-ЭСКО 2210

Теплосчетчики ЭМИС-ЭСКО 2210 (далее - теплосчетчик) предназначены для измерения количества тепловой энергии, расхода, объема, массы, температуры и давления теплоносителя (жидкость и пар) в открытых и закрытых системах теплоснабжения (в том числе в системах коммерческого учета), системах охлаждения и в отдельных трубопроводах.

Принцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.

Теплосчетчики являются комплексами учета энергоносителей и представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема); температуры теплоносителя; давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя; количества теплоносителя; тепловой энергии; тепловой мощности) ИК.

Теплосчетчики конструктивно состоят из вычислителя, первичных измерительных преобразователей температуры и расхода утвержденного типа (далее - ПИП) согласно таблицам 1 - 3, а также ПИП абсолютного или избыточного давления, удовлетворяющие метрологические характеристики теплосчетчика согласно таблице 4. В случае удаленного расположения ПИП от вычислителя, допускается включить в состав дополнительный вычислитель для приема и преобразования выходных сигналов с ПИП и передачи их в основной вычислитель в виде цифрового сигнала.

Таблица 1 - Типы применяемых вычислителей

Таблица 2 - Типы

в составе ИК

теплоносителя

Таблица 3 - Типы применяемых ПИП в составе ИК температуры и ИК разности температур теплоносителя

Вычислители предназначены для приема и измерения сигналов ПИП и преобразования их в соответствующие физические величины, измеряемые ПИП с последующим расчетом, объема и массы теплоносителей, а также расчет тепловой энергии, произведенную или потребленную в элементе системы теплоснабжения по результатам определения массы, температуры и давления среды в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97, МИ 2451-98 и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ № 1034 от 18.11.2013 г. Вычислитель также обеспечивает ведение архива значений тепловой энергии и параметров теплоносителя.

ПИП предназначены для измерения параметров теплоносителя и передачи результатов измерений в вычислитель с помощью кабелей связи.

В зависимости от вычислителя, входящего в состав теплосчетчика, может производиться коррекция внутренних часов.

Связь между вычислителем и ПИП осуществляется:

• - с ПИП ИК объемного расхода (объема) теплоносителя: выходным число-импульсным (частотным) сигналом в диапазоне от 0,0001 до 10000 л/импульс; (от 0,002 до 5000 Гц); выходным сигналом постоянного тока в диапазоне (0 - 5) мА; (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи;

• - с ПИП ИК температуры и ИК разности температур теплоносителя с номинальной статической характеристикой по ГОСТ 6651-2009; (4 - 20) мА; цифровые сигналы связи;

- с ПИП ИК давления: выходной сигнал постоянного тока в диапазоне (0 - 5) мА, (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи.

Теплосчетчики выпускаются в исполнениях, которые отличаются типами вычислителей, а также типами и количеством ПИП входящими в состав. Количество ПИП входящих в состав теплосчетчика зависит от типа вычислителя.

Теплосчетчик осуществляет:

- регистрацию массы теплоносителя, полученного по подающему трубопроводу, т;

- регистрацию массы теплоносителя, возвращенного по обратному трубопроводу (в случае установки двух расходомеров), т;

- регистрацию среднего значения температуры теплоносителя за час, °C;

- регистрацию среднего значения давления теплоносителя за час, МПа;

- регистрацию массы теплоносителя, использованного на подпитку, т;

- регистрацию времени работы теплосчетчика в штатном и нештатном режимах, час;

- вычисление, индикацию и накопление количества тепловой энергии (нарастающим итогом), Гкал;

- вычисление, индикацию тепловой мощности (мгновенные значения), Гкал/ч;

- измерение, индикацию и накопление (нарастающим итогом) объема (массы) теплоносителя в трубопроводах, м³ (т);

- измерение, индикацию и накопление (нарастающим итогом) объемного (массового) расхода теплоносителя в трубопроводах, м³ (т);

- измерение и индикацию температуры в отдельных трубопроводах и разности температур в подающем и обратном трубопроводах, °С;

• - значение средневзвешенных значений температуры;

• - измерение и индикацию давления, МПа;

• - измерение и индикацию времени работы, ч;

• - периодическое фиксирование параметров во внутренней энергонезависимой памяти вычислителя;

• - ведение архивов, глубина архива, зависит от конкретного вычислителя и составляет не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;

• - передачу данных по цифровым интерфейсам связи.

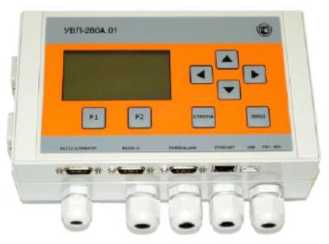

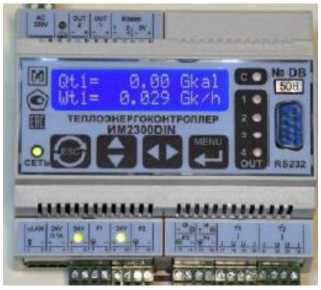

Общий вид составных частей теплосчетчика приведен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки в соответствии с эксплуатационной документацией на составные части теплосчетчика.

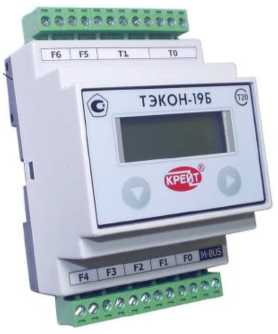

а) Преобразователи расчетноизмерительные ТЭКОН-19Б

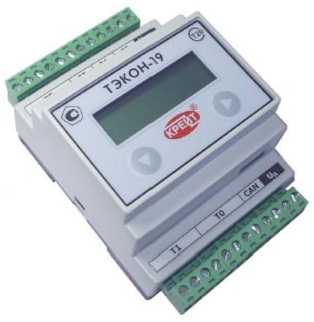

б) Преобразователи расчетноизмерительные ТЭКОН-19

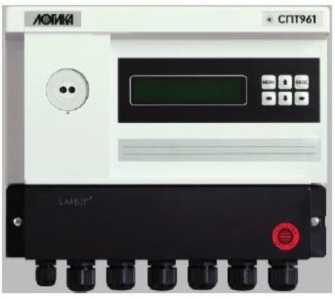

в) Тепловычислители СПТ961

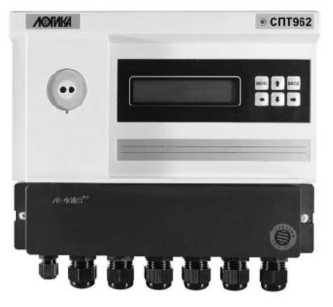

г) Тепловычислители СПТ962

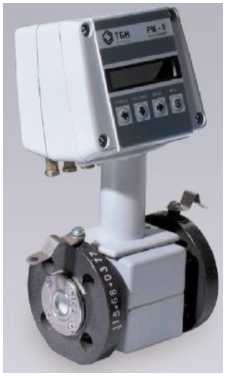

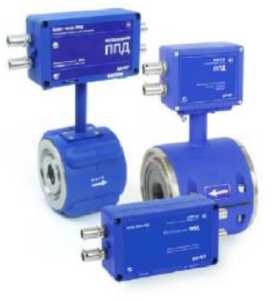

в) Счетчики-расходомеры электромагнитные РМ-5

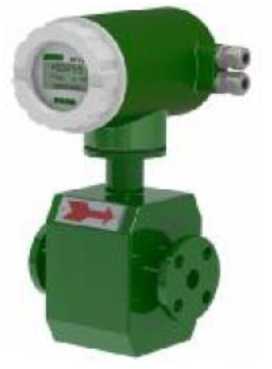

д) Расходомеры электромагнитные ЭМИС-МАГ 270

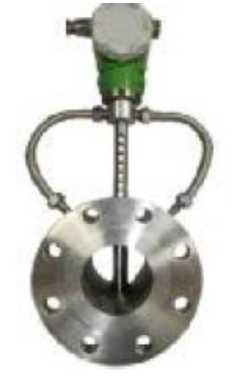

г) Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200(ЭВ 200)» ж) Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ

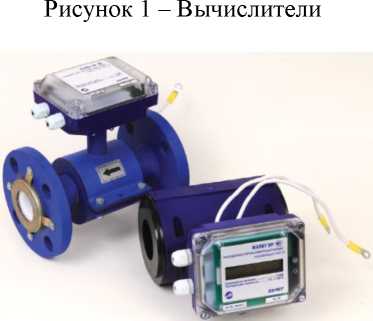

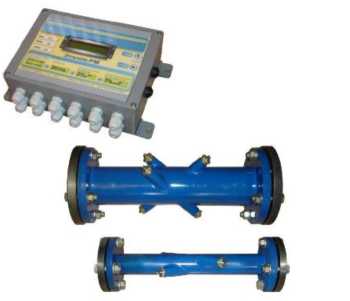

з) Теплосчетчики ВИС.Т3 исполнение ВС (счетчик-расходомер)

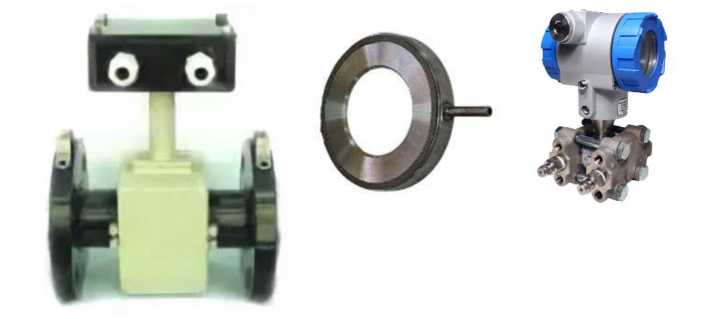

и) Диафрагмы по

ГОСТ 8.586.2-2005 в комплекте с преобразователем давления измерительным АИР-20/М2-Н-ДД

Рисунок 2

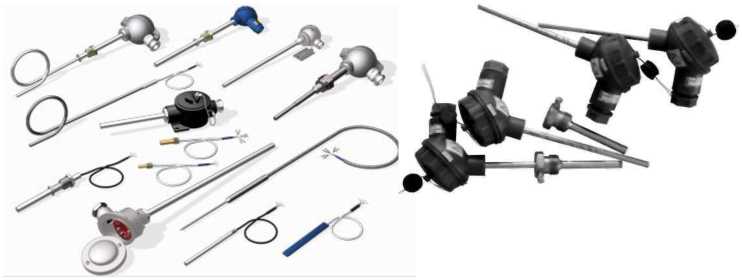

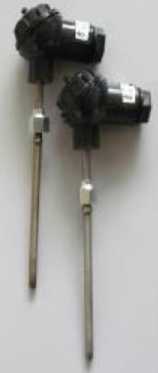

а) Комплекты термометров сопротивления из платины технически разностных

КТПТР-01, КТПТР-03,

КТПТР-06, КТПТР-07, КТПТР-08 б) Комплекты термометров сопротивления из платины технически разностных

КТПТР-04, КТПТР-05, КТПТР-05/1

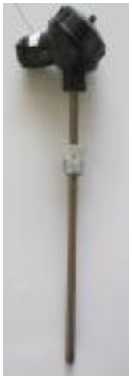

в) Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р

е)

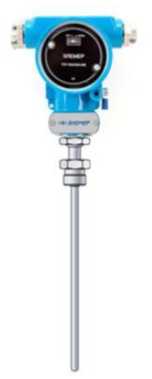

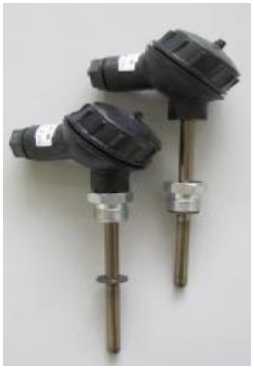

Термопреобразователи с унифицированным выходным сигналом

ТПУ 0304

Рисунок 3 - ПИП в составе ИК температуры и ИК разности температур

Программное обеспечение (далее - ПО) теплосчетчиков реализовано на программном обеспечении вычислителя, входящего в состав теплосчетчика.

Конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации, а также уровень защиты ПО в соответствии с Р 50.2.077-2014 и идентификационные данные указаны в эксплуатационной документации на конкретный вычислитель.

Таблица 4 - Метрологические характеристики Наименование характеристики

Диаметры условного прохода DN, мм

Диапазон измерения объемного расхода, м³/ч

Диапазон измерения температур, ^оС

Значение

соответствует DN, указанным в описаниях _____типа, соответствующих ПИП_____ соответствует диапазонам, указанным в описаниях типа, соответствующих ПИ^1 соответствует диапазонам, указанным в описаниях типа, соответствующих вычислителей и ПИП

Продолжение таблицы 4_________________

Пределы допускаемой относительной погрешности измерений времени за сутки, %

* - указан максимальный диапазон измерения. Конкретный диапазон в соответствии с эксплуатационной документацией на теплосчетчик и входящие в него ПИП.

** - где       - предел допускаемой относительной погрешности вычислителя при

измерении входного сигнала при рабочих условиях, %; 5b(G) - предел допускаемой относительной погрешности вычислителя при расчете расхода, объема и массы при рабочих условиях, %; 5n(G) - предел допускаемой относительной погрешности ПИП ИК объемного расхода (объема) при рабочих условиях, %; SfiP) - предел допускаемой относительной погрешность измерения разности давления, %;

*** - t - значение температуры теплоносителя в трубопроводе, °С, At - значение разности температур в подающем и обратном трубопроводах, °С, Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С, G - значение расхода м³/ч; Gmax - максимальное нормированное значение расхода, м³/ч

**** - где Увх(Р) - пределы допускаемой приведенной погрешности вычислителя при допускаемой приведенной погрешности ПИ^1 ИК давления при рабочих условиях, %.

наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и формуляра типографским способом.

Таблица 5 - Комплектность теплосчетчика

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;

Приказ Минстроя России от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;

ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования;

МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя;

МИ 2451-98 Рекомендация. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя;

МИ 2553-99 ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения. Рекомендация;

ТУ 26.51.52-083-14145564-2018 Теплосчетчики ЭМИС-ЭСКО 2210. Технические условия.

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Юридический адрес:    454112, Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7 Телефон: +7 (351) 729-99-12

E-mail: sales@emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Web-сайт: http://www.kip-mce.ru

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

а) интегральное исполнение

Г

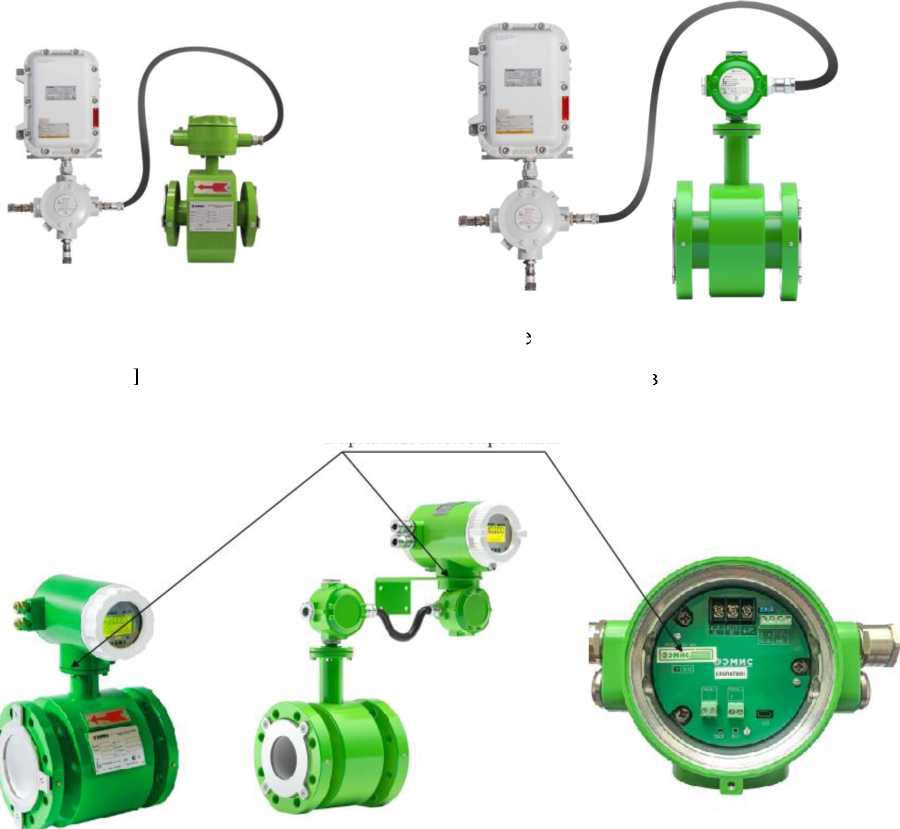

Рисунок 2 - Варианты пломбирования счетчиков-расходомеров

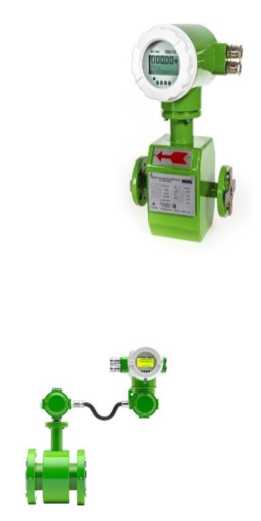

Рисунок 1 - Общий вид расходомеров-счетчиков

(-------------------------------------------------Т---------

Q                  СЧЕТЧИКИ-РАСХОДОМЕРЫ ЭЛЕКТРОМАГНИТНЫЕ       |||[ Q

Рисунок 3 - Пример маркировочной таблички

Знак поверки счетчиков-расходомеров наносится в паспорт счётчика и (или) свидетельство.

Счетчики-расходомеры имеют встроенное программное обеспечение (ПО) ЭМИС-МАГ 270, устанавливаемое в электронный блок, а также внешнее ПО «ЭМИС-Интегратор», устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере. Внешнее ПО служит для диагностики и настройки.

Встроенное ПО устанавливается в энергонезависимую память электронного блока предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен.

Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО счётчиков приведены в таблице 2.

Таблица 2 - Индикационные данные ПО

Метрологические и основные технические характеристики счетчиков-расходомеров приведены в таблицах 3 - 4.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3____

1

Пределы допускаемой приведенной к диапазону измерений погрешности преобразования измеренной величины объемного расхода в токовый выходной сигнал стандартного исполнения, %__________________

Метрологический коэффициент (r)

• 1) При имитационной поверке пределы допускаемой относительной погрешности для классов точности: 0,15; 0,18; 0,2; 0,3; 0,35 соответствует 2^50; для классов точности 0,5; 1; 2; 5 соответствует 50.

• 2) Qmin - значение наименьшего объемного расхода, м³/ч;

Qmax - значение наибольшего объемного расхода, м³/ч;

50 - пределы допускаемой относительной погрешности измерений объемного расхода (численно равны классу точности);

Qn - значение переходного объемного расхода (в соответствии с эксплуатационной документации), м³/ч;

v - скорость потока: v = (4^Q)/(^^n^D²), м/с, где Q - измеряемый объемный расход, м³/ч; D - диаметр проточной части, м; к - коэффициент, 3600 с/ч.

Таблица 4 - Основные технические

- дистанционного исполнения Ext:

■ первичный преобразователь расхода

■ электронный преобразователь

- исполнение РВ

наносится на маркировочные таблички на корпус счетчика-расходомера методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика-расходомера

согласно таблице 5

Таблица 5 - Комплектность средства измерений

приведены в разделе 1.2 эксплуатационного документа ЭМ-270.000.000.000.00 РЭ «Счётчики-расходомеры электромагнитные ЭМИС-МАГ 270. Руководство по эксплуатации».

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52-098-14145564-2021 Счетчики-расходомеры электромагнитные ЭМИС-МАГ 270. Технические условия.

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Юридический адрес:   454112, Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Юридический адрес:   454112, Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Адрес места осуществления деятельности: 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1, оф. 301/2

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 495-437-55-77 (+7 495-55-66)

Web-сайт: http: www.vniims.ru

Е-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
