Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «17» июня 2020 г. № 1076

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые типа АКВА

Счетчики холодной и горячей воды крыльчатые типа АКВА (далее - счетчики) предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения, в жилых домах, а также в промышленных зданиях при учетных операциях.

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик. Вода из трубопровода через защитную сетку поступает внутрь измерительной камеры преобразователя расхода и приводит во вращение крыльчатку. Число оборотов крыльчатки за один и тот же отрезок времени пропорционально объему воды, прошедшему через счетчик. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной связи. Счетный механизм имеет датчик электронного преобразования количества оборотов крыльчатки в импульс. Импульсы поступают на микропроцессорное устройство, которое вычисляет объем воды, прошедшей через счетчик. Значение объема индицируется на жидкокристаллическом индикаторе.

Конструктивно счетчики состоят из:

• - корпуса (проточной части);

• - счетного механизма с индикаторным устройством.

Счетчики компонуются радиопередатчиком нелицензируемого диапазона частот для дистанционной передачи данных о потреблении воды. Радиопередатчик встроен в счетчик в виде дополнительных электронных компонентов и антенны на единой печатной плате устройства. Радиопередатчик обеспечивает передачу данных в программно-технический комплекс. Программно-технический комплекс обеспечивает отображение данных в личном кабинете пользователя.

Основные узлы счетчика изготовлены из пластмассы, а его конструкция обеспечивает устойчивость к влиянию внешнего постоянного магнитного поля. Возможно использование различных цветов внутренних элементов счетчиков.

Счетчики выпускаются в следующих модификациях и исполнениях:

АКВА L D

Общий вид счетчиков приведен на рисунке 1.

Защита от несанкционированного доступа к внутренним элементам счетчика обеспечивается конструкцией (неразъемное крепление счетного механизма к корпусу), либо предусмотрен защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. Схема пломбировки счетчиков с защитным кожухом приведена на рисунке 2.

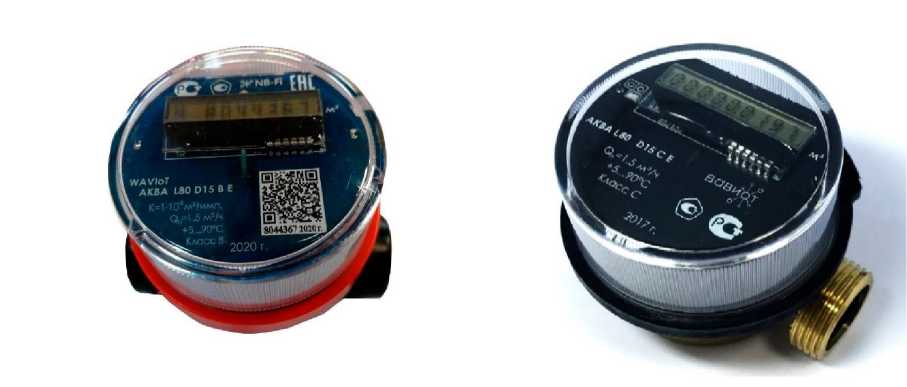

Рисунок 1 - Общий вид счетчиков холодной и горячей воды крыльчатых типа АКВА

' ПЛОМБА

Рисунок 2 - Схема пломбировки счетчиков c защитным кожухом

Счетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО приведены в таблице 1.

ПО предназначено для сбора, преобразования, обработки и отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы и программно-технические комплексы результатов измерений и диагностической информации.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния

ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и на верхнюю (лицевую) часть счетчика любым технологическим способом, обеспечивающим четкое изображение этого знака, стойкость к внешним воздействующим факторам и сохраняемость.

Таблица 4 - Комплектность счетчиков

осуществляется по документу МП 26.51.52.110-001-05534663-2017 «Счетчики холодной и горячей воды крыльчатые типа АКВА. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.06.2017 г.

Основные средства поверки:

• - рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер 27362-04);

• - рабочий эталон 2-го разряда (транспортируемый) по ГОСТ 8.374-2013 (установка поверочная переносная Каскад-2П, регистрационный номер 25742-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится в паспорт и/или на бланк свидетельства о поверке счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ТУ 26.51.52.110-001-05534663-2017 Счетчики холодной и горячей воды крыльчатые типа АКВА. Технические условия

Общество с ограниченной ответственностью «Телематические Решения»

(ООО «Телематические Решения»)

ИНН 7725339890

Адрес: 117587, г. Москва, Варшавское шоссе, дом 125, строение 1, 2 этаж, секция 11, помещение XIV, подъезд №12

Юридический адрес: 121205, г. Москва, территория Сколково Инновационного Центра, Большой Бульвар, дом 42, строение 1, часть пом. 334, раб. место 1, этаж 1

Телефон: +7(499) 557-04-65

Е-mail: info@waviot.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2020 г.

Москва

О внесении изменений в описание типа на счетчики холодной и горячей воды крыльчатые типа АКВА

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Телематические решения» от 17 февраля 2020 г. № ТР-54 приказываю:

• 1. Внести изменения в описание типа на счетчики холодной и горячей воды крыльчатые типа АКВА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68350-17, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                         ......... \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036E1B07E0FB80EAU8900BCB6O090 Кому выдан: Голубее Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
