№642 от 05.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31615
О внесении изменений в описание типа на преобразователи давления измерительные 3051S
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 апреля 2018 г. № 642
Москва
О внесении изменений в описание типа на преобразователи давления измерительные 3051S
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «ПГ «Метран» от 19 января 2018 г. № 6/сс приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные 3051S, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66525-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
г
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
________—________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «05» апреля 2018 г. №642
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 3051S
Назначение средства измеренийПреобразователи давления измерительные 3051S (далее - преобразователи) предназначены для измерения абсолютного давления, избыточного давления, разности давлений, гидростатического давления жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы. Некоторые модели преобразователей также предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня и плотности жидкости, расхода жидкости, пара или газа.
Описание средства измеренийОсновным элементом измерительного механизма преобразователей является измерительная ёмкостная ячейка или тензорезистивный сенсор. Под воздействием давления измерительный механизм преобразователей формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передаётся на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция преобразователей позволяет подключать к ним различные типы фланцев, применять в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе с сужающими устройствами и осредняющими напорными трубками. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя.
Два преобразователя избыточного или абсолютного давления могут быть объединены в систему с помощью функциональной платы ERS («система ERS™»), предназначенной для измерений разности давлений, уровня, границы раздела сред.
С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки.
Преобразователи имеют следующие модели, различающиеся по метрологическим характеристикам, геометрическими размерами и видами технологических соединений, а также видом измеряемого давления:
-
- 3051Sxxxx - преобразователи абсолютного и избыточного давления разности давлений;
-
- 3051SALxxxx - преобразователи гидростатического давления (уровня), фланцевое подключение к процессу. Могут применяться для исполнения ERS;
-
- 3051SAMxxxx - преобразователи для исполнения ERS абсолютного, избыточного давления, штуцерное или фланцевое подключение к процессу,
где первый знак х обозначает подгруппу в зависимости от значения погрешности: 1 - Ultra, 2 - Classic, 3 - Ultra for Flow (не используется для системы ERS), 4 - Enhanced (только для системы ERS);
второй знак х обозначает вид технологического соединения (для моделей 3051S: С - подсоединение к процессу фланцем Coplanar, Т - штуцерное подсоединение к процессу) или тип конфигурации преобразователя (для моделей 3051SAL 3051SAM: Р - первичный преобразователь системы ERS, S - вторичный преобразователь системы ERS, С - измерение уровня жидкости (только для модели 3051 SAL));
третий знак х обозначает вид измеряемого давления (для моделей 305IS: G - избыточное давление, А - абсолютное давление, D - разности давлений) или вид измеряемого давления и вид технологического соединения (для моделей 3051 SAL 305ISAM: G, A, D - избыточное, абсолютное давление, разность давлений и подсоединение к процессу фланцем Coplanar, Т, Е - избыточное, абсолютное давление и штуцерное подсоединение к процессу);
четвёртый знак х обозначает код диапазона измерений (см. таблицу 2).
Общий вид средства измерений представлен на рисунке!.

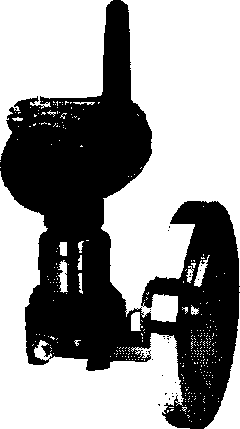

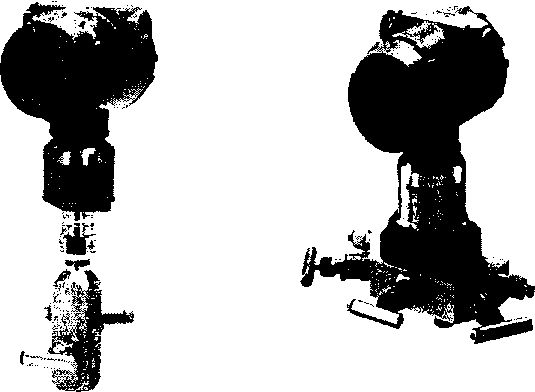

а) штуцерное подсоединение к б) подсоединение к процессу в) фланцевое подключение к процессу фланцем Coplanar процессу
Рисунок 1 - Общий вид преобразователей давления измерительных 3051S
Пломбирование преобразователей не предусмотрено
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствие с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
ПО HART |
ПО Wireless HART |
ПО ERS |
ПО Advanced Diagnostics II |
ПО Foundation Fieldbus | ||
|
Идентификационное наименование ПО |
sm.dev. 7.3.а90 |
3051sw.a 90 |
3051ers-prod.hex |
hdpt rel. a90 |
03151-3613- 0003.a90 |
305IS Fieldbus 2. 002_001_002.s2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 3 |
не ниже 57 |
не ниже 12 |
не ниже 20 |
не ниже 2.1.2 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Метрологические характеристики приведены в таблицах 2-5, основные технические характеристики приведены в таблице 6.
Таблица 2 - Диапазоны измерений
|
Наименование характеристики |
Значения | ||||||
|
Код диапазона измерений |
Максимальный верхний предел измерений, Ртах, кПа |
Нижний предел измерений, кПа |
Минимальный диапазон измерений, Pmin, кПа |
Максимальный коэффициент перенастройки 2> | |||
|
- разности давления (модели 3O51SxCD, 3051SALxCD) |
Ultra |
Classic |
Ultra for flow | ||||
|
Код диапазона 0 |
+0,745 |
-0,745 |
0,025 |
0,025 |
- |
30 | |
|
Код диапазона 1 |
+6,2 |
-6,2 |
0,125 |
0,125 |
- |
50 | |
|
Код диапазона 2 |
+62,0 |
-62,0 |
0,32 |
0,42 |
- |
200 | |
|
+62,0 |
0 |
- |
- |
0,32 |
200 | ||
|
Код диапазона 3 |
+248,0 |
-248,0 |
1,25 |
1,7 |
- |
200 | |
|
+248,0 |
0 |
- |
- |
1,25 |
200 | ||
|
Код диапазона 4 |
+2068,0 |
-2068,0 |
10,4 |
13,8 |
- |
200 | |
|
Код диапазона 5 |
+13789,0 |
-13789,0 |
69,0 |
92,0 |
- |
200 | |
|
- абсолютного давления (модели 3051SxCA, 3051SALxxA4), 3051SAMxxA4)) |
Ultra |
Classic | |||||
|
Код диапазона 0 |
34,0 |
0 |
1,2 |
1,2 |
30 | ||
|
Код диапазона 1 |
206,0 |
0 |
2,1 |
2,1 |
100 | ||
|
Код диапазона 2 |
1034,0 |
0 |
5,2 |
6,9 |
200 | ||
|
Код диапазона 3 |
5515,0 |
0 |
27,6 |
36,8 |
200 | ||
|
Код диапазона 4 |
27579,0 |
0 |
138,0 |
183,9 |
200 | ||
|
- абсолютного давления (модели 3051SxTA, 3051SALxxE, ЗС |
>51SAMxxE) |
Ultra |
Classic | ||||
|
Код диапазона 1 |
206,0 |
0 |
2,1 |
2,1 |
100 | ||
|
Код диапазона 2 |
1034,0 |
0 |
5,2 |
6,9 |
200 | ||
|
Код диапазона 3 |
5515,0 |
0 |
27,6 |
36,8 |
200 | ||
|
Код диапазона 4 |
27579,0 |
0 |
138,0 |
183,9 |
200 | ||
|
Код диапазона 5 |
68947,0 |
0 |
6895,0 |
13789,6 |
10 | ||
|
- избыточного давления (модели 3051SxTG, 3051SALxxT, ЗС |
>51SAMxxT) |
Ultra |
Classic | ||||
|
Код диапазона 1 |
+206,0 |
-101,33) |
2,1 |
2,1 |
100 | ||
|
Код диапазона 2 |
+1034,0 |
-101,33) |
5,2 |
6,9 |
200 | ||
|
Код диапазона 3 |
+5515,0 |
-101,33) |
27,6 |
36,8 |
200 | ||
|
Код диапазона 4 |
+27579,0 |
-101,33) |
138,0 |
183,9 |
200 | ||
|
Код диапазона 5 |
+68947,0 |
-101,33) |
6895,0 |
13789,6 |
10 | ||
|
- избыточного давления (модели 3051SxCG, 3051SALxxGs), 3O51SAMxxG5)) |
Ultra |
Classic | |||||
|
Код диапазона 1 |
+6,2 |
-6,2 |
0,125 |
0,125 |
50 | ||
|
Код диапазона 2 |
+62,0 |
-62,0 |
0,32 |
0,42 |
200 | ||
|
Код диапазона 3 |
+248,0 |
3,45 абсолютного |
1,25 |
1,7 |
200 | ||
|
Код диапазона 4 |
+2068,0 |
3,45 абсолютного |
10,4 |
13,8 |
200 | ||
|
Код диапазона 5 |
+13789,0 |
3,45 абсолютного |
69,0 |
92,0 |
200 | ||
Продолжение таблицы 2
Диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений.
-
2) Максимальный коэффициент перенастройки равен отношению Р max/P min
-
3) Преобразователи могут перенастраиваться в пределах от -101,3 кПа до Ртах, при этом предполагается, что атмосферное давление равно +101,3 кПа. Предел измерений -101,3 кПа меняется с изменением атмосферного давления.
-
4) Преобразователи имеют код диапазона 1, 2, 3 и 4.
-
5) Преобразователи имеют код диапазона 2, 3, 4 и 5.
Примечание - В соответствии с заказом допускается настройка преобразователей на любой диапазон изменений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального диапазона измерений Pmin.
Таблица 3 - Погрешность измерений
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной приведённой погрешности Ultra и Classic, % от диапазона измерений |
±0,025; ±0,030 (только для Ultra); ±0,035; ±0,040; ±0,045; ±0,050; ±0,055; ±0,060; ±0,065; ±0,070; ±0,075; ±0,080; ±0,090; ±0,10; ±0,15; ±0,20; ±0,25; ±0,30; ±0,35; ±0,40; ±0,45; ±0,50; ±0,55; ±0,60; ±0,65; ±0,70; ±0,80; ±0,90; ±1,0; ±1,1; ±1,2; ±1,3; ±1,4; ±1,5 1 |
|
Пределы допускаемой основной относительной погрешности Ultra for flow |
±0,04 % от измеренного значения (в диапазоне измерений > Ртах/8), ±[0,04 + 0,0023 (Ртах/измеренное значение)] % (в диапазоне измерений Ртах/200 < измеренное значение < Ртах/8) **> |
|
Пределы допускаемой основной приведённой погрешности разности давлений системы ERS Ultra и Classic, выраженной в % от диапазона измерений перепада давлений |
±№ + гг\ где yi - допускаемая основная погрешность первого преобразователя, выраженная в % от диапазона измерений перепада давлений; Y2 - допускаемая основная погрешность второго преобразователя, выраженная в % от диапазона измерений перепада давлений. |
|
Пределы допускаемой приведённой погрешности для Enhanced ERS в диапазоне рабочих температур от -40 до +85°С, % от максимального верхнего предела измерений перепада давлений |
±0,035; ±0,036; ±0,060; ±0,075; ±0,080; ±0,085; ±0,108; ±0,180 |
|
Нормальные условия измерений:
|
от +21 до +25 80 от 84 до 106,7 |
|
Ряд погрешностей в зависимости от диапазона измерений и модели преобразователя. **) Если измеренное значение давления лежит в диапазоне < Ртах/200, то допускаемая основная погрешность в этом диапазоне будет постоянна и равна допускаемой основной погрешности, вычисленной в точке Ртах/200. Примечания
| |
Таблица 4 - Погрешность измерений, вызванная изменением температуры окружающего воздуха
|
Наименование характеристики |
Значения | |
|
1 |
2 | |
|
Пределы допускаемой дополнител] температуры окружающего воздуха рабочих температур от -4С |
зной приведённой погрешности, вызванной изменением от нормальной в диапазоне от +21 до +25 °C, в диапазоне до +85 °C, % от диапазона измерений на 10 °C | |
|
Модель |
Ultra |
Classic |
|
305 lSxCD, 3051 SxCG код диапазона 0 |
±(0,0893 Ртах/Рв + 0,0179) ДЛЯ Ре > Ртах/30 |
±(0,0893 Ртах/Рв + 0,0179) ДЛЯ Pg > Ртах/30 |
|
305lSxCD, 3051 SxCG код диапазона 1 |
±(0,0357 Рт<а/Р. + 0,0893) ДЛЯ Р, > Ртах/50 |
±(0,0357 Ртах/Рв + 0,0893) ДЛЯ Рд> Ртах/50 |
|
3051SxCD, 3051 SxCG, 3051SAMxxG код диапазона 2-5 |
±(0,0032 Ртах/Рв + 0,0089) ДЛЯ Рв>Ртах/10 ±(0,0064 Ртах/Рв + 0,0286) ДЛЯ Рв<Ртах/10 |
±(0,0045 Ртах/Рв + 0,0223) ДЛЯ Рв>Ртах/5 ±(0,0089 Ртах/Рв + 0,0446) ДЛЯ Рд<Ртах/5 |
|
305 lSxTA, 3051 SxTG, 3051SAMxxE, 3051SAMxxT код диапазона 1 |
±(0,0045 Рщах/Рв + 0,0223) ДЛЯ Рв^Ртах/5 ±(0,0089 Ртах/Рв + 0,0446) ДЛЯ Рв< Ртах/5 |
±(0,0045 Ртах/Рв + 0,0223) ДЛЯ Рв^Ртах/5 ±(0,0089 Ртах/Рв + 0,0446) ДЛЯ Рд< Ртах/5 |
|
305lSxTA, 3051 SxTG, 3051SAMxxE, 3051SAMxxT код диапазона 2-4 |
±(0,0032 Ртах/Рв + 0,0089) для Рв>Ртах/10 ±(0,0064 Ртах/Рв + 0,0286) ДЛЯ Рв<Ртах/10 |
±(0,0045 Ртах/Рв + 0,0223) ДЛЯ Рв > Ртах/5 ±(0,0089 Ртах/Рв + 0,0446) ДЛЯ Рд^ Ртах/5 |
|
305lSxTA, 3051 SxTG, 3051SAMxxE, 3051SAMxxT код диапазона 5 |
±(0,0179 Ртах/Рв + 0,0268) ДЛЯ Рв^Рmax/10 |
±(0,0179 Ртах/Рв + 0,0268) ДЛЯ Рд>Ртах/5 |
|
3051SxCA код диапазона 0 |
±(0,0357 Ртах/Рв + 0,089) ДЛЯ Рв>Ртах/30 |
±(0,0357 Ртах/Рв + 0,0893) ДЛЯ Рд>Ртах/30 |
|
3051SxCA, 3051SAMxxA код диапазона 1 |
±(0,0045 Ртах/Рв + 0,0223) ДЛЯ Рв>Ртах/5 ±(0,0089 Ртах/Рв + 0,00446) ДЛЯ РРтах/5 |
±(0,0045 Ртах/Рв + 0,0223) ДЛЯ Рв>Ртах/5 ±(0,0089 Ртах/Рв + 0,00446) ДЛЯ Ре< Ртах/5 |
|
3051SxCA, 3051SAMxxA код диапазона 2-4 |
±(0,0045 Ртах/Рв + 0,0223) ДЛЯ Рв>Ртах/5 ±(0,0089 Ртах/Рв + 0,00446) ДЛЯ Рд< Ртах/5 |
±(0,0045 P™/Pe +0,0223) ДЛЯ Рв>Ртах/5 ±(0,0089 Ртах/Рв + 0,00446) ДЛЯ Рд< Ртах/5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной в диапазоне от +21 до +25 °C, в диапазоне рабочих температур от -40 до +85 °C, % | ||
|
Ultra for flow |
±0,13 (в диапазоне измерений > Ртах/8), ±[0,13 + 0,0187 (Ртах/измеренное значение)] (в диапазоне измерений Ртах/ЮО < измеренное Значение< Ртах/8) | |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха, в диапазоне рабочих температур от -40 до -60°С, % от диапазона измерений на 10°С (спецзаказ для исполнения Classic) | ||
|
305lSxCD, 3051 SxCG код диапазона 1 |
±(0,1071 Ртах/Рв + 0,2678) ДЛЯ Рв> Ртах/50 | |
|
305lSxCD, 3051 SxCG код диапазона 2-5 |
±(0,0134 Ртах/Рв + 0,0669) ДЛЯ Рв>Ртах/5 ±(0,0268 Ртах/Рв + 0,1339) ДЛЯ Рв<Ртах/5 | |
Продолжение таблицы 4
|
1 |
2 |
|
305 ISxTA, 3051 SxTG код диапазона 1 -4 |
±(0,01 34 Ртах/Рв + 0,0669) ДЛЯ Рв > Ртах/5 ±(0,0268 Ртах/Рв ± 0,1339) ДЛЯ Рв < Ртах/5 |
|
3051SxTA, 3051 SxTG код диапазона 5 |
±(0,0536 Ртах/Рв + 0,0804) ДЛЯ Рв>Ртах/5 |
|
Пределы допускаемой дополнительной приведённой погрешности системы ERS Ultra и Classic, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от -40 до ±85°С, % от диапазона измерений перепада давлений на каждые 10°С |
“ 5 где уц - допускаемая дополнительная погрешность от изменения температуры окружающей среды первого преобразователя, выраженная в % от диапазона измерений перепада давлений; Yt2 - допускаемая дополнительная погрешность от изменения температуры окружающей среды второго преобразователя, выраженная в % от диапазона измерений перепада давлений. |
|
Примечания: Ртах - максимальный верхний предел измерений; Рв - верхний предел или диапазон измерений, на который настроен преобразователь. | |
Таблица 5 - Статическое давление для преобразователей разности давлений
|
Наименование характеристики |
Значение | ||
|
Пределы статического давления для преобразователей разности давлений модели 3051SxCD, кПа |
от 3,45 (абсолютного) до 42000 | ||
|
Пределы допускаемой дополнительной приведённой погрешности преобразователей разности давлений 3051SxCD, вызванной изменением статического давления | |||
|
Код диапазона |
Статическое давление Рраб, МПа | ||
|
Рраб<13,8 |
Рраб>13,8 | ||
|
Код диапазона 0 |
±0,125 % от Ртах/0,69 МПа |
- | |
|
Код диапазона 1 |
±0,25 % от Ртах/6,9 МПа |
- | |
|
Код диапазона 2-3 (исполнение, Ultra, Ultra for Flow) |
±0,025 % от Ртах/6,9 МПа |
±(0,05±0,0145-(Рраб -13,8)) % от Ртах/6,9 МПа | |
|
Код диапазона 2-3 (исполнение Classic) |
±0,05 % ОТ Ртах/6,9 МПа |
±(0,1 ±0,0145 (Рраб -13,8)) % ОТ Ртах/6,9 МПа | |
|
Код диапазона 4-5 |
±0,10 % ОТ Ртах/6,9 МПа |
±(0,2±0,029-(Рраб -13,8)) % от Ртах/6,9 МПа | |
|
Примечания: Ртах - максимальный верхний предел измерений; Рраб - рабочее статическое давление; Рв - верхний предел или диапазон измерений, на который настроен преобразователь. | |||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Выходные сигналы:
|
от 4 до 20 HART; Wireless HART; Foundation Fieldbus |
Продолжение таблицы 6
|
1 |
2 |
|
Параметры электрического питания: - напряжение постоянного тока, В
|
от 10,5 до 42,4 от 9 до 32 7,2 |
|
Потребляемая мощность, ВА, не более |
1,1 |
|
Габаритные размеры преобразователя, длинах ширинах высота, мм, не более |
150x170x250 |
|
Масса в зависимости от конструктивного исполнения, кг |
от 0,62 до 17 |
|
Условия эксплуатации:
|
от -40 до +85 от -60 до +85 (спецзаказ) до 100 от 84 до 106,7 |
|
Маркировка взрывозащиты |
Ga/Gb Ex d ПС Т6...Т4Х, ОЕх ia ПС Т4 Ga X Ex tb IIIC T105°C T5oo 95°С Db X Ex ta IIIC T105°C T500 95°C Da X |
наносится на табличку, прикреплённую к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь |
1 шт. 2 шт. (для системы ERS) | |
|
Руководство по эксплуатации **) |
00809-0107-4801 00809-0207-4801 00809-0107-4804 00809-0207-4802 |
1 экз.*) |
|
Краткое руководство по установке **) |
00825-0107-4801 00825-0107-4805 00825-0307-4801 00825-0107-4804 00825-0207-4802 |
1 экз.*) |
|
Паспорт **> |
СПГК.5266.000.00 ПС СПГК.5266.000.00-01 ПС |
1 экз. |
|
Методика поверки |
МП 207.2-005-2016 |
1 экз.*) |
|
*) Допускается:
**) В зависимости от исполнения преобразователя | ||
осуществляется по документу МП 207.2-005-2016 «Преобразователи давления измерительные 3051S». Методика поверки», утверждённому ФГУП «ВНИИМС» 29.08.2016 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Мультиметр HP Agilent 3458А (Регистрационный № 25900-03).
Мера электрического сопротивления МС3050 (Регистрационный № 28926-05).
Калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 3051SГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г106 Па.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 -104 Па.
Техническая документация фирмы «Rosemount Inc.», США.
ТУ 4212-076-51453097-2015 Преобразователи давления измерительные 3051S. Технические условия.
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: (351) 799-51-52, факс: 799-55-90
E-mail: info.metran@emerson.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
