Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1146

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные для взвешивания в движении ВТДВ

Весы вагонные для взвешивания в движении ВТДВ предназначены измерения массы железнодорожных вагонов и составов из них при поосном взвешивании в движении.

Описание средства измерений

Весы состоят из грузоприемного устройства (ГПУ), аналого-цифрового преобразователя и персонального компьютера (ПК). ГПУ состоит из одной весовой платформы, опирающейся на четыре тензодатчика.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензодатчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Первичную обработку выходного сигнала выполняет аналого-цифровой преобразователь ПВ-15 (расположен непосредственно возле ГПУ) производства ООО «ИЦ «АСИ», г. Кемерово или WTM-300 (расположен в помещении весовой) производства ф. «CAS Corporation», Республика Корея. Далее цифровые сигналы поступают в ПК с установленным внешним программным обеспечением «Динамика вагон», где осуществляется окончательная обработка измерений, хранения информации в базах данных и формирования отчетных форм.

В весах применяются датчики весоизмерительные тензорезисторные WBK (регистрационный №56685-14, производство ф. «CAS Corporation», Республика Корея).

Виды грузов: сухие сыпучие, твердые, а также жидкие с кинематической вязкостью не менее 59 мм²/с.

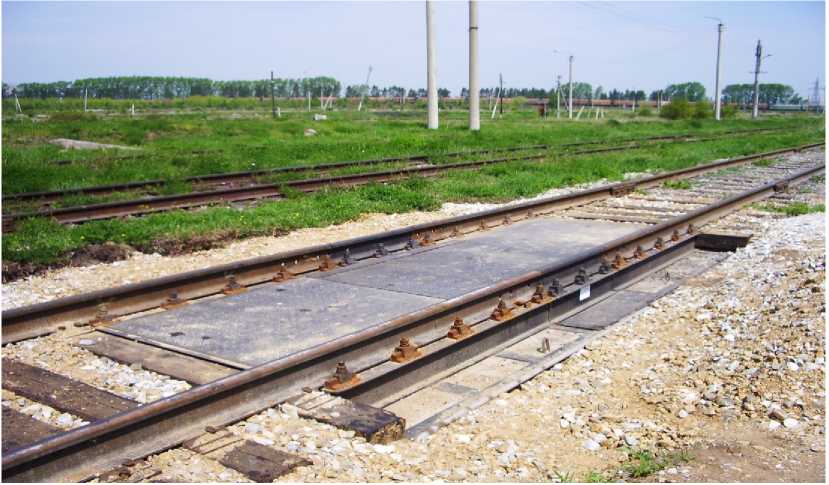

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов ВТДВ

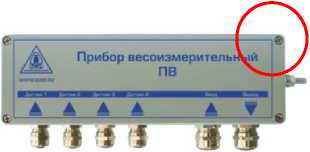

Общий вид преобразователей и место пломбировки представлены на рисунке 2.

WTM-300

Место пломбировки пломбой или разрушаемой наклейкой

ПВ-15

Рисунок 2 - Общий вид преобразователей

Пломбировка преобразователя WTM-300 не требуется. WTM-300 имеет программную защиту (PIN-код) доступа к регулировке чувствительности, включающую несрабатываемый счетчик входов в данный режим.

Требования к участку железнодорожного пути, на котором размещены весы:

• - длина прямых участков пути с каждой стороны от ГПУ должна быть не менее 20 м;

• - радиус кривой, сопрягаемой с прямым участком пути, должен быть не менее 150 м;

• - весы должны располагаться на участке пути на расстоянии, не менее 4 м от стыков рельсов.

ПО СИ представлено автономным ПО «Динамика вагон», выполняющимся на внешней ЭВМ, и встроенным ПО аналого-цифровых преобразователей (АЦП) ПВ-15 или WTM-300 (в зависимости от комплекта поставки).

Автономное ПО «Динамика вагон» представлено исполняемым файлом OneAxeWeighter3.exe и динамически подключаемой библиотекой wDLL.dll. Основные функции ПО «Динамика вагон» сводятся к приему по интерфейсу RS-232 результатов измерений, поступающих от АЦП, и их обработки в режиме реального времени (вычисление масс вагонов; скоростей проезда).

Метрологически значимая часть ПО «Динамика вагон» идентифицируется по контрольной сумме CRC32, которая отображается при запуске в нижней части окна приветствия программы. Редактирование метрологически значимого ПО не возможно без доступа к исходным кодам, которые являются собственностью разработчика. Все изменения исходного кода приводят к изменению контрольной суммы. Просмотр журнала возможен с правами оператора.

Метрологически незначимый компонент ПО «Динамика вагон» позволяет сохранять в базах данных результаты взвешивания, выполнять просмотр архивов и оформлять результаты взвешивания по различным параметрам запроса.

Таблица 1 - Идентификационные данные ПО

Уровень защищённости встроенного ПО АЦП ПВ-15 и WTM-300 соответствует высокому уровню по Р 50.2.077-2014. Уровень защищённости автономного ПО «Динамика вагон» и метрологически значимых данных соответствует среднему уровню по Р 50.2.0772014.

Метрологические и технические характеристики

Метрологические и технические характеристики, включая показатели точности:

Таблица 2 - Метрологические характеристики весов

Таблица 3 - Взвешивание в движении вагона в составе без расцепки при первичной поверке

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведённым в табл. 3.

При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в табл. 3, но не должны превышать пределы допускаемой погрешности в эксплуатации.

При взвешивании вагонов в составе без расцепки общей массой свыше 1000 т абсолютные значения пределов допускаемой погрешности при первичной поверке и в эксплуатации увеличивают на 200 кг на каждую дополнительную 1000 т общей массы состава.

Таблица 4 - Взвешивание в движении состава из вагонов в целом при первичной поверке

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведённым в табл. 4.

Таблица 5 - Основные технические характеристики весов

Окончание табл. 5

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

осуществляется по ГОСТ Р 8.598-2003 «Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки».

Основные средства поверки - рабочие эталоны единицы массы 5-го разряда по Государственной поверочной схеме для средств измерения массы (контрольные весы неавтоматического действия); испытательный состав из контрольных вагонов, сформированный в соответствии с требованиями ГОСТ Р 8.598-2003.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 30414-96 Весы для взвешивания транспортных средств в движении. Общие технические требования

ГОСТ Р 8.598-2003 Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.)

Общество с ограниченной ответственностью «Автоматизированные системы управления» (ООО «АСУ»)

ИНН 3821004385

Адрес: 666033, г. Шелехов Иркутской обл., ул. Щорса, д.102

Тел/факс 8 (3952) 55-07-92

E-mail: asu-irkutsk@mail.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

Адрес: 630004, Новосибирск, пр. Димитрова, 4

Тел.: 8 (383) 210-08-14, факс: 8 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.        «29» июня 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений Xs 59555 «Весы вагонные для взвешивания в движении ВТДВ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «АСУ» от 28 апреля 2020 г. № 102, п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на весы вагонные для взвешивания в движении ВТДВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61376-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 59555 «Весы вагонные для взвешивания в движении ВТДВ» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием
