МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

27 ноября 2020 г.

Москва

1915

О внесении изменений в описание типа на системы аэродромные метеорологические информационно-измерительные АМИС-РФ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ИГП» от б/д № б/н приказываю:

  • 1. Утвердить новую редакцию описания типа на системы аэродромные

метеорологические       информационно-измерительные       АМИС-РФ,

зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 17011-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу МП 2540-0051-2019 «ГСИ. Системы аэродромные метеорологические информационно-измерительные АМИС-РФ. Методика поверки.» с изменением № 1 и распространить действие документа на системы аэродромные метеорологические информационноизмерительные АМИС-РФ, находящиеся в эксплуатации и вновь изготавливаемые.

  • 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(------------------------------------->

Заместитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

С. С.Голубев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01C9SC9A007CACB9B24B5327C21BB4CE93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

X____________________-__________________




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2020 г. № 1915

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы аэродромные метеорологические информационно-измерительные АМИС-РФ

Назначение средства измерений

Системы аэродромные метеорологические информационно-измерительные АМИС-РФ (далее - системы АМИС-РФ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры почвы, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности, высоты нижней границы облаков, количества атмосферных осадков.

Описание средства измерений

Принцип действия систем АМИС-РФ основан на измерении измерительными преобразователями метеорологических параметров. Измеренные значения преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи и (или) радиоканалам в центральное устройство. В центральном устройстве результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются (с возможностью печати табличных и графических материалов за весь срок хранения) и автоматически формируются метеорологические сообщения.

Конструктивно системы АМИС-РФ выполнены по модульному принципу и состоят из центрального устройства, измерительных каналов, вспомогательных и связующих компонентов. Центральное устройство представляет собой ПЭВМ с автономным программным обеспечением (ПО «АМИС-РФ»), измерительный преобразователь атмосферного давления и коммуникационное оборудование. Компоненты центрального устройства установлены в телекоммуникационный шкаф и размещены в помещении служб метеорологического обеспечения. С помощью линий связи к центральному устройству подключаются измерительные преобразователи образуя измерительные каналы (далее - ИК). Измерительные преобразователи, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименование измерительных преобразователей приведен в таблице 1.

Таблица 1 - наименование измерительных . преобразователей систем АМИС-РФ

Наименование измерительного канала

Наименование применяемого компонента

Канал измерений относительной влажности и температуры воздуха

HMP155, HMP45D

Канал измерений температуры почвы

DTS12G, DTS12W, ТСПТ300

Канал измерений скорости и направления воздушного потока

WAA151, WAA252,WAV151, WAV252,

WMT700, ИПВ-01, ИПВ-У, RM Young 05103, Пеленг СФ-03, Ветромер-1

Канал измерений атмосферного давления

РТВ330, РТВ220, БРС-1М, БА-1

Канал измерений высоты нижней границы облаков

CL31, СТ25К, РВО-5, ДОЛ-2, ДВО-2, Пеленг СД-02-

2006

Наименование измерительного канала

Наименование применяемого компонента

Канал измерений метеорологической оптической дальности

LT31, FS11, FS11P, PWD22, FD12, FD12P, MITRAS, ИМДВ-1, ФИ-4, ФИ-3, Пеленг СФ-01, Пеленг СЛ-03

Канал измерений количества осадков

OTT Pluvio2 200, RG13, RG13H, «Пеленг СФ-11»

Каналы комплексные (автономные блоки)

Комплексы метеорологические с анемометрами акустическими МК-15 Метеорологический комплекс ТГБА-1

Канал преобразования сигналов

QLI50, WT501, WT511, WT521,QML201, WAC155

Системы АМИС-РФ выпускаются с различным количеством ИК каналов. Количество ИК конкретной системы АМИС-РФ указывается в ее формуляре.

Системы АМИС-РФ работают круглосуточно, имеют последовательный интерфейс RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.

Общий вид систем АМИС-РФ представлен на рисунке 1.

Пломбировка не предусмотрена, для защиты систем АМИС-РФ от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

Приказ Росстандарта №1915 от 27.11.2020, https://oei-analitika.ru

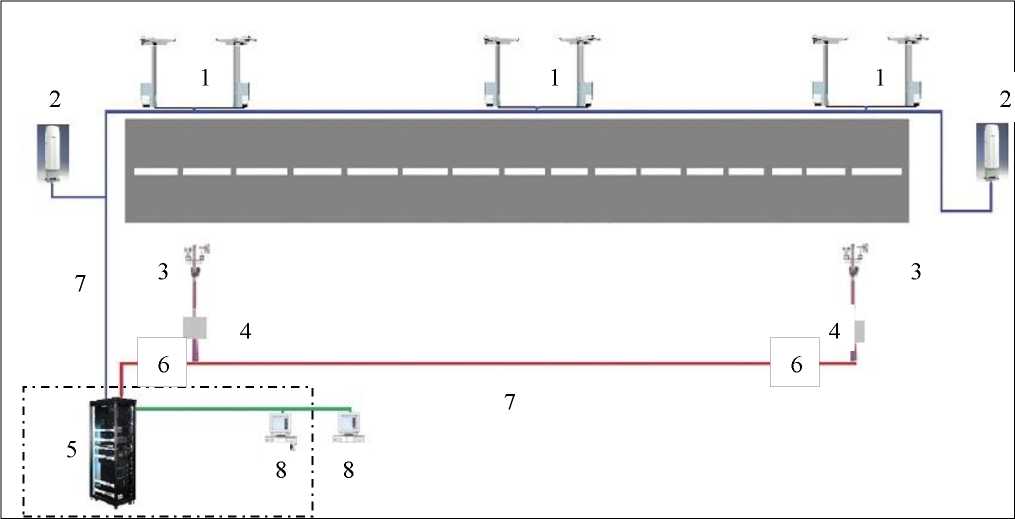

Рисунок 1 - Общий вид системы АМИС-РФ

1 - преобразователи метеорологической оптической дальности, 2 - преобразователи высоты нижней границы облаков, 3 - преобразователи скорости и направления воздушного потока, 4 - преобразователи температуры и влажности воздуха, 5 - центральное устройство с измерителями атмосферного давления и ЭВМ, 6 - модули преобразователей измерительных, 7 - линии связи, 8 - устройства отображения.

Приказ Росстандарта №1915 от 27.11.2020, https://oei-analitika.ru

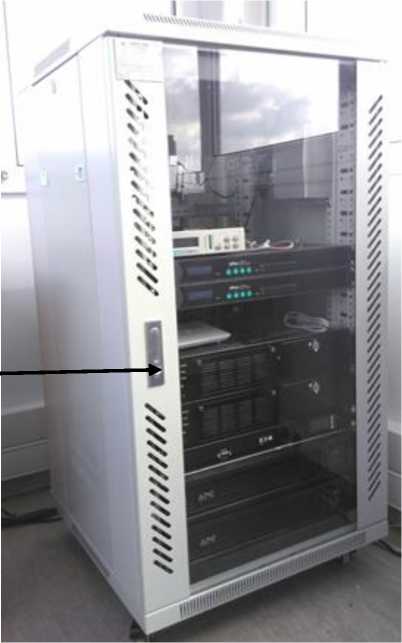

Рисунок 2 - Схема расположения замков на системе АМИС-РФ

1 - замки на корпусе

Программное обеспечение

Системы АМИС-РФ имеют программное обеспечение состоящие из встроенного ПО «АРМ АМИС-РФ».

Встроенное ПО «АРМ АМИС-РФ» установлено в центральной системы и обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров таких как точка росы, боковая скорость ветра, тенденция атмосферного давления и др., создание и передачу метеорологических сообщений, самопроверку систем. Встроенное ПО «АРМ АМИС-РФ» состоит из единого программного модуля.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«amisrf.exe»

Номер версии (идентификационный номер) ПО

не ниже 99.0.0.2

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК атмосферного давления

РТВ330

РТВ220, БРС-1М,

БА-1

Диапазон измерений, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений, гПа

±0,3

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК

температуры воздуха

HMP45D (1),

HMP155 (2)

Диапазон измерений (1), °С

от -40 до +60

Диапазон измерений (2), °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений, °С:

  • - в диапазоне св. -30 до +50 °С включ.;

  • - в диапазоне от -60 до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

ИК температуры почвы

DTS12G,

DTS12W,

ТСПТ300

Диапазон измерений, °С

от -50 до +80

Пределы допускаемой абсолютной погрешности измерений, °С

±(0,1+0,005-|t|)*

ИК относительной влажности воздуха

HMP45D,

HMP155

Диапазон измерений, %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений, %:

  • - в диапазоне от 1 до 90 % включ.;

  • - в диапазоне св. 90 до 100 %

н- н-

ИК скорости воздушного потока

ИПВ-У,

ИПВ-01,

RM Young 05103,

WAA151,

WAA252,

WMT700

Диапазон измерений, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,5 до 5 м/с, включ.;

-в диапазоне св. 5 до 60 м/с

±0,5 ±(0,3+0,04^ V)*

Пеленг СФ-03

Ветромер-1

Диапазон измерений, м/с

от 1 до 55

Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 1 до 5 м/с, включ.; -в диапазоне св. 5 до 55 м/с

±0,5 ±(0,3+0,04^ V)*

ИК направления воздушного потока

RM Young 05103,

WAV151, WAV25,

WMT700, ИПВ-У, Ветромер-1

Диапазон измерений, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений, градус

±3

Пеленг СФ-03

Диапазон измерений, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений, градус

±5

ИПВ-01

Диапазон измерений, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений, градус: -в диапазоне от 0,5 до 1 м/с включ.;

- в диапазоне св. 1 м/c до 60 м/с.

±10

±3

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК высоты облаков

CL31,

CT25k,

ДОЛ-2,

СД-02-2006,

РВО-5, ДВО-2

Диапазон измерений, м

от 10 до 3000

Пределы допускаемой погрешности измерений:

- абсолютной, в диапазоне от 10 до 100 м включ., м

-относительно в диапазоне св. 100 до 3000 м, %

±10

±10

ИК метеорологическ ой оптической

дальности

LT31, MITRAS

Диапазон измерений, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений:

  • - в диапазоне от 10 до 2000 м включ.;

  • - в диапазоне св. 2000 до 4500 м включ.;

  • - в диапазоне св. 4500 до 6500 м

включ.;

  • - в диапазоне св. 6500 до 10000 м

±5

±10

±15

±20

ФИ-4

Диапазон измерений, м:

  • - при измерительной базе 35 м;

  • - при измерительной базе 100 м:

от 20 до 6000 от 45 до 10000

Пределы допускаемой относительной погрешности измерений, %

  • - в диапазоне от 20 до 250 м включ.;

  • - в диапазоне св. 250 до 3000 м включ.;

  • - в диапазоне св. 3000 до 10000 м

±15

±10

±20

ФИ-3,

Пеленг СФ-01, ИМДВ-1

Диапазон измерений, м:

  • - при измерительной базе 50 м;

  • - при измерительной базе 70 м;

  • - при измерительной базе 100 м;

от 30 до 4000 от 40 до 6000 от 60 до 8000

Пределы допускаемой относительной погрешности измерений, %

  • - в диапазоне от 30 до 200 м включительно;

  • - в диапазоне св. 200 до 400 м включ.;

  • - в диапазоне св.400 до 1500 м включ.;

  • - в диапазоне св.1500 до 3000 м включ.;

  • - в диапазоне св.3000 до 8000 м

±15

±10

±7

±10

±20

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК метеорологическ ой оптической дальности

FS11, FS11P

FD12, FD12P

PWD

Пеленг СЛ-03

Диапазон измерений, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ.;

-в диапазоне св. 10000 до 20000 м;

±10

±20

ИК

количества

осадков

RG13, RG13H, Пеленг СФ-11

Диапазон измерений, мм

от 0,2 до 200

Пределы допускаемой абсолютной погрешности измерений, мм

±(0,2+0,05^М)*

Pluvio2

Диапазон измерений, мм

от 0,2 до 1500

Пределы допускаемой абсолютной погрешности измерений, мм

±(1+0,01-М)*

Метрологические характеристики термогигробарометра автоматизированного ТГБ А-1

Наименование характеристики

Значение

Диапазон измерений атмосферного давления, гПа

от 600 до 1080

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

Диапазон измерений температуры воздуха, °С

от -60 до +50

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С

±0,2

Диапазон измерений относительной влажности воздуха, %

от 10 до 98

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

  • - в диапазоне измерений относительной влажности от 10 до 30 % включительно, при температуре воздуха свыше 0 до 50 °С, %

  • - в диапазоне измерений относительной влажности свыше 30 до 98 %, при температуре воздуха свыше 0 до 50 °С, %

  • - в диапазоне измерений относительной влажности

свыше 30 до 98 %, при температуре воздуха свыше минус 30 до 0 °С включительно, %

  • - в диапазоне измерений относительной влажности свыше 30 до 98 %, при температуре воздуха свыше минус 30 до 0 °С включительно, %

±5

±3

±7

±5

Метрологические характеристики комплексов метеорологических с анемометрами акустическими МК-15

Наименование характеристики

Значение

Диапазон измерений атмосферного давления, гПа

от 600 до 1067

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

Диапазон измерений температуры воздуха, °С

от -60 до +50

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С

±0,2

Диапазон измерений относительной влажности воздуха, %

от 5 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

  • - в диапазоне температур свыше 0 до 50 °С включительно, %

  • - в диапазоне температур от минус 40 до 0 °С включительно, %

±3

±5

Диапазон измерений скорости воздушного потока, м/с

от 0,2 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,2+0,03^V)*

Диапазон измерений направления воздушного потока, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус

±2

*V - измеренная скорость воздушного потока, м/с, М - измеренное количество осадков, мм, |t| -абсолютное значение температуры, °C.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В

220+22

-частота переменного тока, Гц

50

Потребляемая мощность, В^А, не более

2500

Интерфейсы связи

RS-232, RS-485, Ethernet

Габаритные размеры центрального устройства системы АМИС-РФ, мм, не более:

- высота

1900

- ширина

700

- длина

900

Масса центрального устройства системы АМИС-РФ, кг, не более

150

Условия эксплуатации центрального устройства системы АМИС-РФ, размещаемого в помещении:

-температура воздуха, °C

от 10 до 40

-относительная влажность воздуха,%

от 0 до 100

-атмосферное давление, гПа

от 600 до 1100

Условия эксплуатации измерительных каналов и оборудования, размещаемого на открытом воздухе:

-температура воздуха, °C

от -50 до +50

-относительная влажность воздуха, %

от 0 до 100

-атмосферное давление, гПа

от 600 до 1100

-скорость воздушного потока, м/с

до 60

Средняя наработка на отказ, ч

10000

Срок службы, лет

10

Знак утверждения типа

наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность системы АМИС-РФ

Наименование

Обозначение

Количество

Система   аэродромная   метеорологическая

информационно-измерительная

АМИС-РФ

1 шт.

Программное обеспечение

ПО АРМ АМИС-РФ

2 шт.

Руководство по эксплуатации

ЛАЯА.416311.001 РЭ

1 экз.

Формуляр

ЛАЯА.416311.001 ФО

1 экз.

Методика поверки

2540-0051-2019 с

изменением № 1

1 экз.

Поверка

осуществляется по документу МП 2540-0051-2019 «ГСИ. Системы аэродромные метеорологические информационно-измерительные АМИС-РФ. Методика поверки.» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 23.03.2020 года.

Основные средства поверки:

Рабочий эталон 1-го разряда (аэродинамическая измерительная установка) по ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.

Гири класса точности F2, регистрационный номер в Федеральном информационном фонде (далее - регистрационный №) 23653-02.

Штангенциркуль ШЦ, регистрационный № 52058-12.

Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева», для средств измерений в метеорологической оптической дальности в диапазоне от 10 до 50000 м, относительная погрешность ±5 %.

Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева», для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, абсолютная погрешность ±0,5 м в диапазоне от 10 до 50 м включительно, относительная погрешность ±1 % в диапазоне свыше 50 до 10000 м.

Комплексы поверочные портативные КПП-1, регистрационный № 66485-17.

Комплексы поверочные портативные КПП-2, регистрационный № 66622-17.

Комплексы поверочные портативные КПП-3, регистрационный № 67967-17.

Комплексы поверочные портативные КПП-4, регистрационный № 68664-17.

Комплекс поверочный портативный КПП-6, регистрационный № 70981-18.

Комплект нейтральных светофильтров LTOF111, регистрационный № 35706-07

Комплект светофильтров КС-102, регистрационный № 9117-83.

Комплект фильтров «Пеленг СФ-05», регистрационный № 25191-14.

Комплект нейтральных светофильтров MITRAS LP, регистрационный № 22910-02.

Цилиндры «Klin» 2-го класса точности, регистрационный № 33562-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам аэродромным метеорологическим информационно-измерительным АМИС-РФ

Приказ №2900 Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1-101 до V107 Па

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. N 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Технические условия «Системы аэродромные метеорологические информационноизмерительные АМИС-РФ»

Технические условия «Системы аэродромные метеорологические информационноизмерительные АМИС-РФ»

Изготовитель

Общество с ограниченно ответственностью «Институт геофизического приборостроения», (ООО «ИГП»)

ИНН 7802015068

Адрес: 194021, г. Санкт-Петербург, ул. Карбышева, д. 7

Юридический адрес: 194223, Санкт-Петербург, ул. Курчатова, д. 10, лит. Ц, к. 32

Web-сайт: www.igptech.ru

E-mail: igp@igp.spb.ru

Телефон (факс): (812) 297-01-02

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
