УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» апреля 2024 г. № 909
Лист № 1
Всего листов 4
Регистрационный № 87288-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные WDW-100
Назначение средства измеренийМашины испытательные универсальные WDW-100 (далее по тексту - машины), предназначены для измерений силы, перемещения и деформации (удлинения) при механических испытаниях образцов на растяжение, сжатие и изгиб (сдвиг) в режиме статического нагружения.
Описание средства измеренийПринцип действия машин испытательных универсальных WDW-100 заключается в измерении силы, перемещения активного захвата и деформации (удлинения) образца при прочностных испытаниях с постоянной заданной скоростью.
Конструктивно машины состоят из электромеханической станции, силовой рамы, в которую вмонтированы нагружающее устройство, измерительный узел и блок обработки данных.
Электромеханическая станция (далее ЭС) состоит из шагового двигателя высокой точности и системы с шестернями, тягами и рычагами. ЭС предназначена для преобразования крутящего момента электродвигателя в линейное перемещение нагружающего устройства.
Нагружающее устройство вмонтировано в раму, приводится в движение при помощи ЭС, обеспечивает захват (крепление) и приложение нагрузки на образец.
Силовая рама выполнена в виде двухколонной конструкции, жестко закрепленной на неподвижном основании, обеспечивающая перемещения активного захвата нагружающего устройства в вертикальном направлении.
Измерительный узел (далее узел) состоит из датчиков силы, перемещения и деформации. Узел измеряет: усилие, приложенное к испытуемому образцу; линейное перемещение активного захвата; деформацию образца. Узел обеспечивает прием электрических сигналов с первичных преобразователей и последующею передачу на блок обработки данных.
Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой; хранение и анализ полученной информации; управление циклом испытаний; вывод результатов измерений на ПК.
На силовой раме машин при помощи клепок установлена маркировочная табличка с информацией об изготовителе, заводском номере. Заводской номер в виде цифрового кода наносится ударным способом.
Машины испытательные универсальные WDW-100 изготовлены в количестве 6 единиц зав. №№ 20180730, 1611007, 1611008, 1611009, 1611010, 1611011.
Пломбирование машин испытательных универсальных WDW-100 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

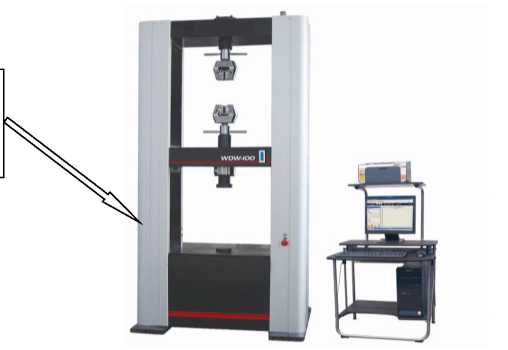

Фотография общего вида машины WDW-100, представлена на рисунке 1.
Место установки маркировочной таблички
Рисунок 1. Машина испытательная универсальная WDW-100
Программное обеспечение
Программное обеспечение машины WDW-100 защищено от преднамеренных изменений ПО и измерительную
паролем и исключает возможность несанкционированного влияния на информацию.
программирования или защиты программного
Программное обеспечение является неизменным. Средства для изменения метрологически значимых функций отсутствуют. Уровень обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Max Test |
|
Номер версии (идентификационный номер ПО) |
не ниже 1,0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование параметра |
Значение |
|
Диапазон измерений силы, кН |
от 2 до 100 |
|
Диапазон измерений перемещения активного захвата, мм |
от 0,05 до 200 |
|
Диапазон измерений деформации (удлинение) образца, мм |
от 0,3 до 60 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения активного захвата, в диапазоне от 0,05 до 1 мм включ., мм |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений перемещения активного захвата, св. 1 до 200 мм, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений деформации (удлинение) образца, в диапазоне от 0,3 до 6 мм включ., мм |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений деформации (удлинение) образца, св.6 до 60 мм, % |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон перемещения активного захвата, мм |
от 20 до 700 |
|
Диапазон рабочих скоростей перемещения активного захвата, мм/мин: - растяжение |
от 0,01 до 500 |
|
- сжатие |
от 0,01 до 480 |
|
Габаритные размеры, мм, не более - длина |
1010 |
|
- ширина |
750 |
|
- высота |
2210 |
|
Масса, кг, не более |
1500 |
|
Параметры электрического питания: - напряжение переменного тока, В |
380 ±38 |
|
- частота переменного тока, Гц |
50 ±0,4 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность машин испытательных универсальных WDW-100.
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная |
WDW-100 |
1 шт. |
|
Паспорт |
WDW-100 ПС |
1 экз. |
|
Руководство по эксплуатации |
WDW-100 РЭ |
1 экз. |
Руководство по эксплуатации «Машины испытательные универсальные WDW-100» Раздел 7.8 - выполнение измерений.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательФирма «Jinan Testing Equipment IE Corporation Yinfeng Group CO LTD», Китай Адрес: China, No 29, Xiacheng Middle Road,Hutang Town, Wujin, Changzhou, Jiangsu Province Телефон: 86-519-88868789
Web-сайт: http://www.testingequipmentie.com
E-Mail: sales@ testingequipmentie.com
ИзготовительФирма «Jinan Testing Equipment IE Corporation Yinfeng Group CO LTD», Китай Адрес: China, No 29, Xiacheng Middle Road,Hutang Town, Wujin, Changzhou, Jiangsu Province Телефон: 86-519-88868789
Web-сайт: http://www.testingequipmentie.com
E-Mail: sales@ testingequipmentie.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
ИНН 5262006584
Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д.1
Тел.: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
