МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

16 декабря 2025 г.                                                                              2782

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    _____   2025 г. № ²⁷⁸²

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Лист № 1

Регистрационный № 89681-23                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты MIB-200 A Ex (далее - барьеры) предназначены для преобразований аналоговых сигналов силы и напряжения постоянного тока, а также сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.

Барьеры представляют собой плату, помещенную в пластиковый корпус, состоящий из двух частей. На переднюю панель изделия, боковые поверхности корпуса и клеммные колодки нанесена маркировочная информация.

Принцип действия барьеров основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.

Конструктивно барьеры выполнены в пластмассовом корпусе и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены барьеров применены съемные клеммные колодки. Внешний вид барьеров приведены на рисунках 1-11.

Барьеры изготавливаются в следующих исполнениях: MIB-211 А Ex, MIB-212 А Ex, MIB-221 А Ex, MIB-222 А Ex, MIB-231 А Ex, MIB-232 А Ex, MIB-241, А Ex MIB-242 А Ex, MIB-251 А Ex, MIB-252 А Ex. Вариант исполнения определяется типом и количеством каналов, а также направлением передачи сигнала: из взрывоопасной зоны во взрывобезопасную или из взрывобезопасной во взрывоопасную.

MIB-211 A Ex имеет 1 аналоговый искробезопасный вход и 1 аналоговый выход. MIB-212 A Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода. Барьеры предназначены для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне. Также барьеры данных исполнений позволяют передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.

MIB-221 A Ex имеет 1 аналоговый искробезопасный выход и 1 аналоговый вход. MIB-222 A Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьеры предназначены для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящихся во взрывоопасной зоне. Также барьеры данного исполнения позволяют передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.

MIB-231 A Ex имеет 1 аналоговый искробезопасный вход и 1 аналоговый выход. MIB-232 A Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода.

Барьеры предназначены для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне.

MIB-241 A Ex имеет 1 аналоговый искробезопасный выход и 1 аналоговый вход. MIB-242 A Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьеры предназначены для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящимся во взрывоопасной зоне.

MIB-251 A Ex имеет 1 искробезопасный вход и 1 аналоговый выход. Барьер искрозащиты MIB-252 A Ex имеет 2 искробезопасных входа и 2 аналоговых выхода. Барьеры принимают сигналы от термопар и термопреобразователей сопротивления, от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ, от устройств с выходным сигналом электрического сопротивления в диапазоне от 0 до 4000 Ом, расположенных во взрывоопасной зоне, преобразуют их и передают в виде аналогового токового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.

Нанесение знака поверки на барьеры не предусмотрено. Для защиты от несанкционированной настройки и вмешательства на место соединения частей корпуса наносится заводская наклейка. Заводской номер наносится на маркировочную этикетку типографским способом в виде цифрового кода, представленных на рисунке 11.

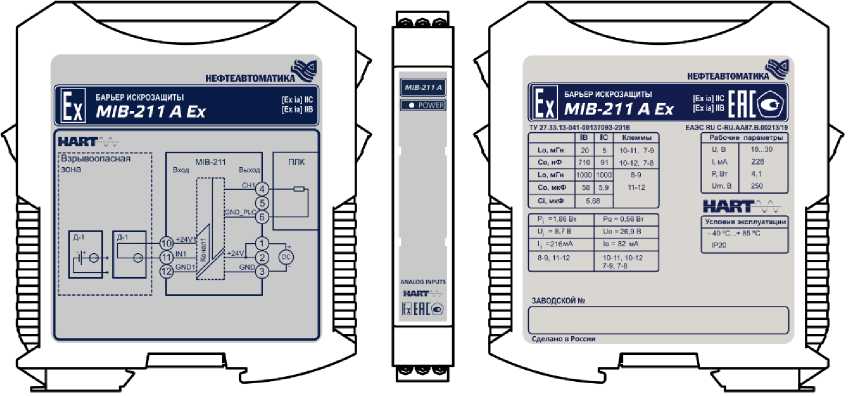

Рисунок 1 - Внешний вид исполнения MIB-211 A Ex

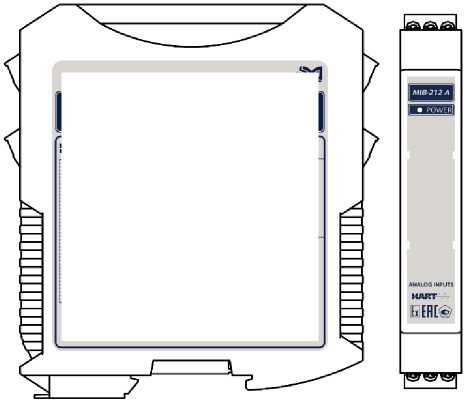

Рисунок 2 - Внешний вид исполнения MIB-212 A Ex

[Ex ia] ПС [Ex ia] IIB

ТУ 27.33.13-041 -00137093-2016

БАРЬЕР ИСКРОЗАЩИТЫ

MIB-212 A Ex

ЗАВОДСКОЙ №

Сделано в России

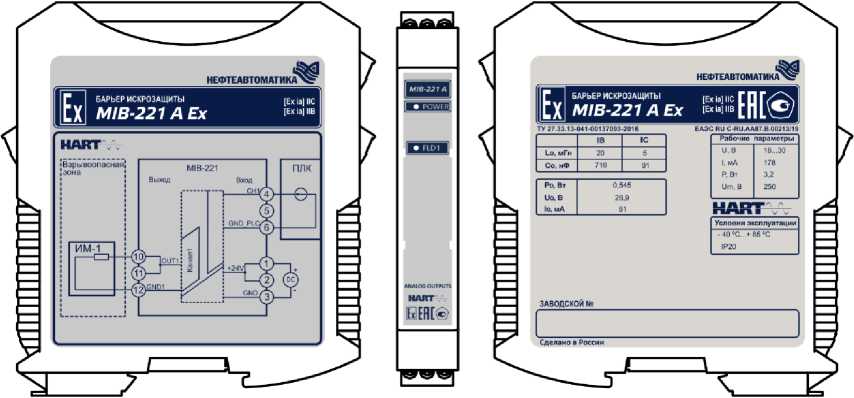

Рисунок 3 - Внешний вид исполнения MIB-221 A Ex

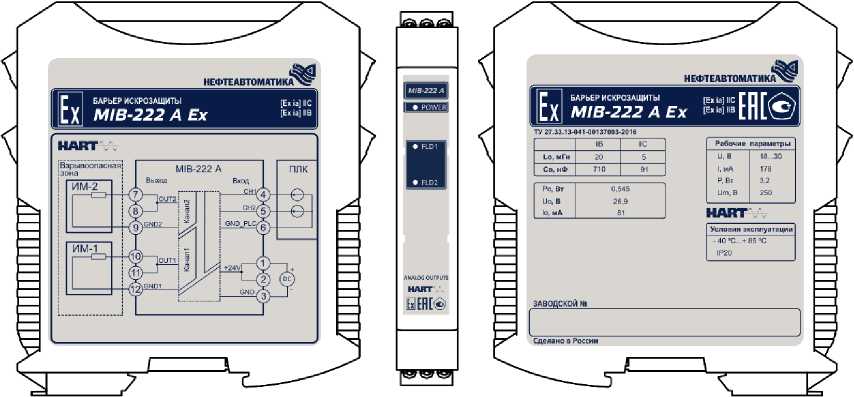

Рисунок 4 - Внешний вид исполнения MIB-222 A Ex

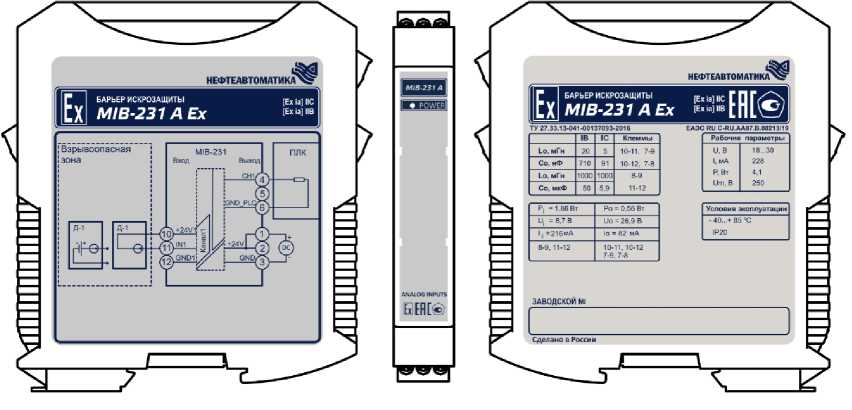

Рисунок 5 - Внешний вид исполнения MIB-231 A Ex

ICN-ОЗ-ООООЗ-А

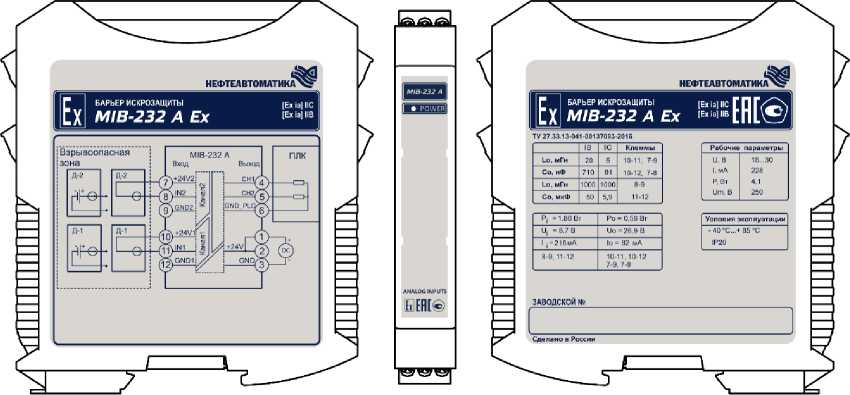

Рисунок 6 - Внешний вид исполнения MIB-232 A Ex

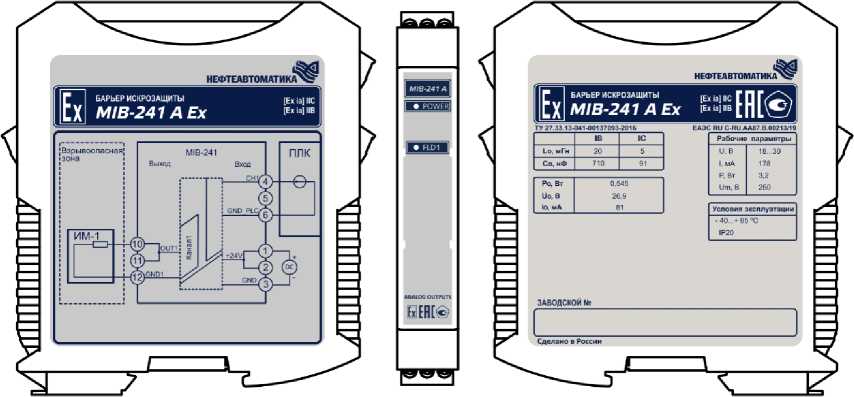

Рисунок 7 - Внешний вид исполнения MIB-241 A Ex

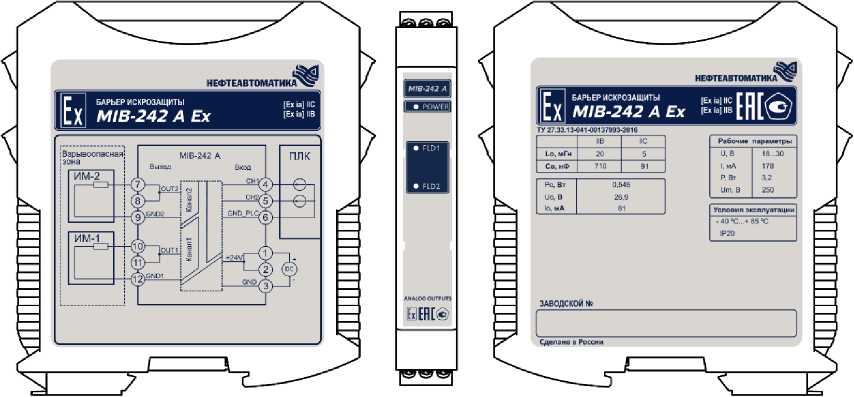

Рисунок 8 - Внешний вид исполнения MIB-242 A Ex

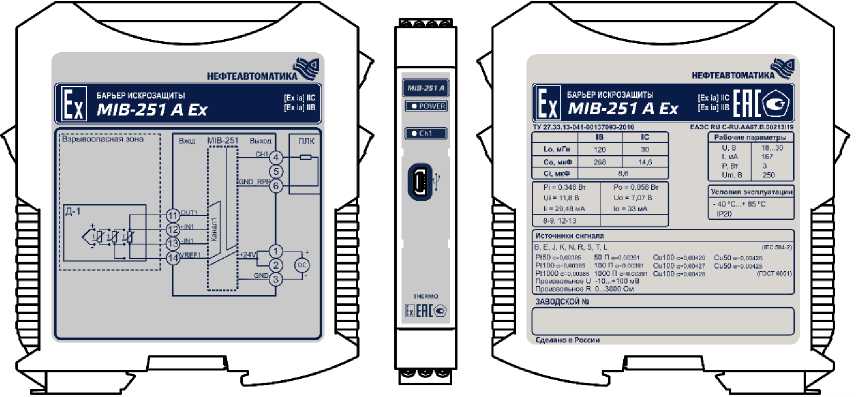

Рисунок 9 - Внешний вид исполнения MIB-251 A Ex

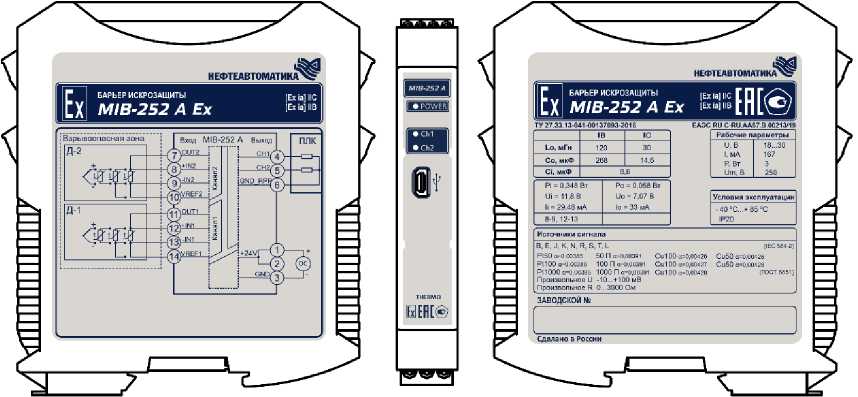

Рисунок 10 - Внешний вид исполнения MIB-252 A Ex

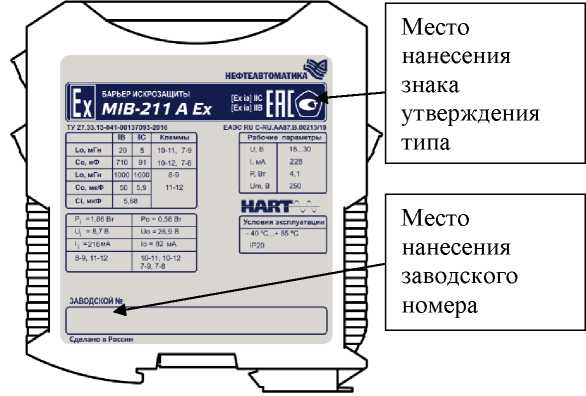

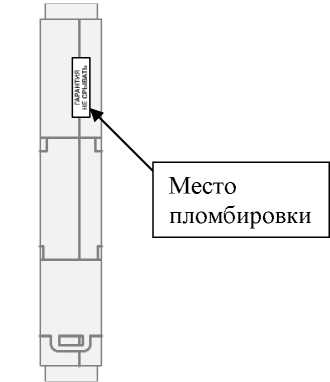

Рисунок 11 - Места нанесения знака утверждения типа, заводского номера и пломбировки

Встроенное программное обеспечение (далее - ПО) имеют MIB-251 A Ex и MIB-252 A Ex. Программное обеспечение хранится в энергонезависимой памяти барьеров. Метрологические характеристики барьеров нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО барьеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования барьеров, аппаратные интерфейсы для изменения памяти со встроенным ПО защищены механически и не доступны конечному пользователю.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики барьеров приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики MIB-211 A Ex, MIB-212 A Ex, MIB-221 A Ex,

MIB-222 A Ex, MIB-231 A Ex, MIB-232 A Ex, MIB-241 A Ex, MIB-242 A Ex

Таблица 3 - Метрологические характеристики MIB-251 A Ex, MIB-252 A Ex

Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.

Продолжение таблицы 3

Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.

Продолжение таблицы 3

Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.

Продолжение таблицы 3

Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.

Таблица 4 - Технические характеристики

наносится на корпус и титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средств измерений

приведены в п.2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации на барьеры искрозащиты MIB-200 Ex КДСА.426475.ХХХ РЭ.

ТУ 27.33.13-041-00137093-2016. Барьер искрозащиты MIB-200 Ex. Технические условия

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Телефон: +7 (347) 279-88-99, +7-800-700-78-68

Факс: +7 (347) 279-88-99, +7-800-700-78-68

Web-сайт: www.nefteavtomatika.ru

E-mail: nefteavtomatika@nefteavtomatika.ru

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1

Телефон: +7 (347) 279-88-99, +7-800-700-78-68

Факс: +7 (347) 279-88-99, +7-800-700-78-68

Web-сайт: www.nefteavtomatika.ru

E-mail: nefteavtomatika@nefteavtomatika.ru

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311366

Лист № 1 Регистрационный № 47848-11                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП (далее - мультиметры) предназначены для измерения напряжения и силы постоянного тока, сопротивления, выходных сигналов термоэлектрических преобразователей температуры и термопреобразователей сопротивления.

Мультиметры выполнены в настольном исполнении. На передней панели прибора расположены:

• - жидкокристаллический дисплей, предназначенный для отображения значений измеряемых величин: напряжения, тока, сопротивления или температуры, а также, режимов работы, контрастности и т.д;

• - клавиатура, с помощью которой выбираются режимы работы прибора и вводятся значения устанавливаемых параметров.

На задней панели расположены разъемы для подключения поверяемых приборов, разъем для подключения к 220 В, кнопка включения питания и разъем для связи с компьютером RS-232.

В состав мультиметра входят следующие элементы:

• - микропроцессорный модуль;

• - модуль с графическим жидкокристаллическим дисплеем (ЖКИ);

• - модуль аналого-цифрового преобразования (АЦП) измерений;

• - 8-ми канальный коммутатор сигналов;

• - блок питания прибора;

• - два независимых источника +24 В питания внешних датчиков.

Все измерительные каналы независимые, каждый из которых может быть переконфигурирован пользователем на:

• - измерение температуры ТП, ТС;

• - измерение параметров электрических сигналов (напряжение, ток, сопротивление).

Измеряемые электрические сигналы поступают на вход мультиплексора и далее на вход АЦП, преобразующего величину измеренного электрического сигнала в цифровой код, который обрабатывается микропроцессором.

Высокую точность измерений обеспечивают: источник опорного напряжения (ИОН), встроенные меры сопротивления и датчик температуры (ДТ), при помощи которого осуществляется термокомпенсация ИОН и измерительных цепей.

Мультиметры применяются при поверке и калибровке: датчиков температуры типа ТС, ТП и с унифицированными выходными сигналами по ГОСТ 26.011-80, а также других типов датчиков и/или преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80. При поверке датчиков температуры обеспечена возможность ввода индивидуальных градуировочных характеристик эталонных датчиков температуры.

Мультиметр также обеспечивает поверку парных ТС для теплосчетчиков.

В мультиметрах ЭЛМЕТРО-Кельвин, Метран 514-ММП применяется одинаковые технические решения, их метрологические характеристики идентичны, различаются конструктивным исполнением передней панели.

Фотографии общего вида мультиметров представлены на рисунке 1.

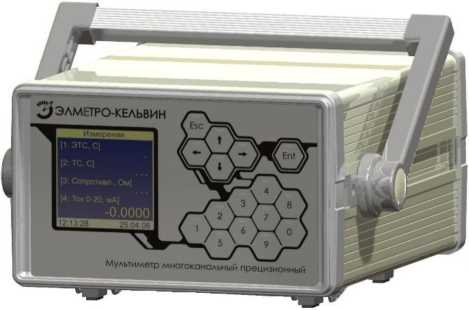

Мультиметр ЭЛМЕТРО-Кельвин

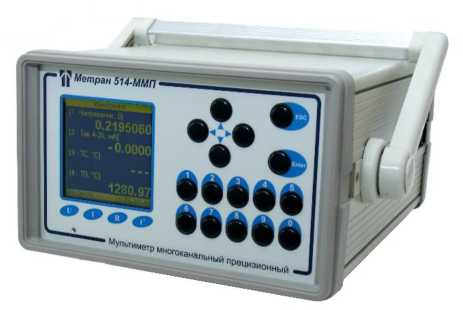

Мультиметр Метран 514-ММП

Рисунок 1 - Фотографии общего вида мультиметров

Мультиметр выполнен на базе микроконтроллера, внутреннее программное обеспечение (ПО) которого имеет идентификационные данные, приведенные в таблице 1:

Таблица 1 - Идентификационные данные метрологически значимого ПО

Метрологические характеристики мультиметров нормированы с учётом влияния на них ПО.

Информация о версии и контрольной сумме доступна через меню мультиметра.

В мультиметре отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.

Защита мультиметра от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

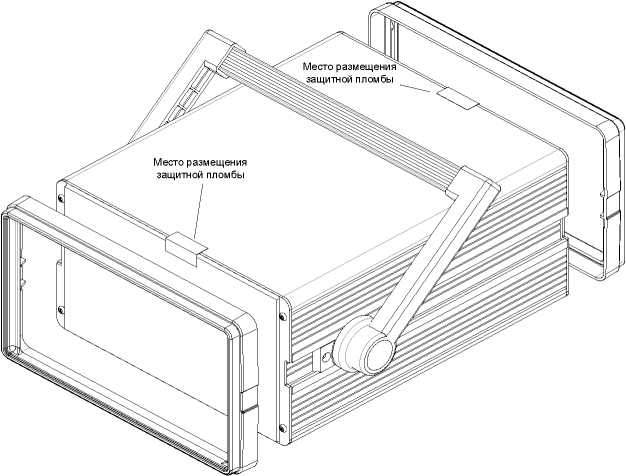

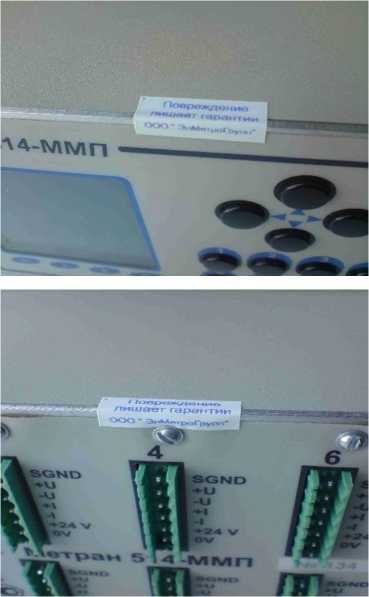

Схема и внешний вид пломбировки от несанкционированного доступа представлена на рисунке 2.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Место размещения защитной пломбы

Место размещения защитной пломбы

Рисунок 2 - Схема и внешний вид пломбировки мультиметра от несанкционированного доступа.

Диапазоны измерения и пределы допускаемой основной погрешности для соответствующей функции мультиметра приведены в таблице 2.

аблица 2

Мультиметр измеряет сигналы от термопар (далее по тексту ТП) c НСХ по ГОСТ Р 8.585 - 2001 с возможностью компенсации термо-ЭДС «холодного спая». Типы ТП, пределы допускаемой основной погрешности и диапазоны измерения сигналов термопар соответствуют значениям, приведенным в таблице 3.

Таблица 3

Примечание * - без учета допускаемой абсолютной погрешности канала компенсации холодного спая (± 0,3 °С).

Мультиметр измеряет сигналы от термопреобразователей сопротивления (ТСП, ТСМ, ТСН) с НСХ по ГОСТ 6651-2009. Типы термопреобразователей сопротивления (ТС), пределы допускаемой основной погрешности и диапазоны измерений сигналов ТС соответствуют значениям, приведенным в таблице 4.

аблица 4

Примечание

t - значение измеряемой величины в градусах Цельсия

Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды (в диапазоне температур от 5 до 15 °С и от 35 до 50 °С) ± 0,001% / °С (% от верхнего предела измерений).

Рабочие условия применения:

• - температура окружающей среды от плюс 5 до плюс 50 °С;

• - относительная влажность окружающего воздуха до 80 % при температуре + 25 °С без конденсации влаги;

• - атмосферное давление от 84 до 106,7 кПа.

Питание мультиметра осуществляется от сети переменного однофазного тока напряжением (220±22) В, частотой (50±1) Гц.

Потребляемая мощность, В^А, не более

Масса мультиметра, кг, не более

Габаритные размеры, мм, не более                              209 х 264 х 137.

Средний срок службы, лет, не менее

Знак утверждения типа наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) мультиметра типографским способом и на заднюю панель корпуса мультиметра гравировкой.

Комплект поставки мультиметров соответствует таблице 5

аблица 5

Метод измерений приведён в разделе 2 документа «Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП. Руководство по эксплуатации 3062.000 РЭ».

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.028-86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления

ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ТУ 4381-010-99278829-2011 «Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП. Технические условия»

ООО «ЭлМетро Групп»

Адрес места осуществления деятельности: 454106, г. Челябинск, ул. Неглинная, д. 21, помещ. 106

Тел. (351) 793-8028, Факс (351) 742-6884

ГЦИ СИ ФГУП «ВНИИМС»

Аттестат аккредитации - зарегистрирован в Государственном реестре под № 30004-08

Москва, 119361, ул. Озерная, д. 46

Тел. (495) 437-55-77, (495) 430-57-25, Факс (495) 437-56-66, (495) 430-57-25

E-mail: 201-vm@vniims.ru
