№2767 от 21.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132451
О продлении срока действия свидетельства об утверждении типа средства измерений № 37657 "Спектрометры эмиссионные "АРГОН-5" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2767 от 21.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» ноября 2019 г. № 2767
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные «АРГОН-5»
Назначение средства измеренийСпектрометры эмиссионные «АРГОН-5» предназначены для измерений содержания различных элементов, входящих в состав металлов и сплавов.
Описание средства измеренийВ основу работы спектрометра «АРГОН-5» (в дальнейшем спектрометр) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.
Конструктивно спектрометр выполнен в виде настольного прибора. Спектрометр состоит из системы возбуждения спектра, системы регистрации спектра, системы управления подачей аргона, а также встроенного компьютера (для модификаций «АРГОН-5», «АРГОН-5СФ»). В модификациях «АРГОН-5-ВК», «АРГОН-5СФ-ВК» и «АРГОН-5-ВКМ» применяется внешний системный блок персонального компьютера. Монитор, клавиатура и мышка, подключаются либо непосредственно к спектрометру в модификациях «АРГОН-5», «АРГОН-5СФ», либо к внешнему системному блоку персонального компьютера в модификациях «АРГОН-5-ВК», «АРГОН-5СФ-ВК» и «АРГОН-5-ВКМ». В модификациях «АРГОН-5СФ» и «АРГОН-5СФ-ВК» к спектрометру присоединяется вакуумный насос, посредством которого осуществляется откачка полихроматора. Баллон аргона спектральной чистоты присоединяется к спектрометру силиконовой трубкой.
Проба, химический состав которой надо определить, устанавливается на столик и выполняет функцию одного из электродов. Промежуток между образцом и подставным электродом продувается потоком спектрально чистого аргона. Между пробой и подставным электродом (материал подставного электрода - вольфрам) при помощи источника возбуждения спектров (униполярная низковольтная искра в атмосфере аргона) возбуждается электрический разряд. В разряде происходит испарение и возбуждение свечения атомов пробы.
Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, вогнутая нарезная дифракционная решетка (1800 штрихов/мм) и приемники излучения установлены на круге Роуланда. Диаметр круга Роуланда 330 мм. Излучение разряда фокусируется кварцевой линзой на входную щель оптического блока. В оптическом блоке излучение раскладывается в спектр при помощи дифракционной решетки. Обратная линейная дисперсия (1-й порядок спектра) не превышает 1,6 нм/мм. Разложенный спектр регистрируется посредством системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС). Конструктивно кварцевый конденсор, входная щель (ширина входной щели 20 мкм) и вогнутая нарезная дифракционная решетка (реплика) располагаются на общем основании, закрываемом крышкой оптического блока. Размер фоточувствительной области ПЗС составляет 30x0,2 мм. Минимальное время цикла накопления спектра составляет 0,05 с. В модификациях «АРГОН-5СФ» и «АРГОН-5СФ-ВК» оптический блок соединен патрубком через кран и вакуумный шланг с мембранным насосом, создающим разрежение, достаточное для регистрации спектра в области вакуумного ультрафиолета.
Система управления, реализованная на базе IBM совместимого встроенного либо внешнего персонального компьютера (ПК), обеспечивает автоматическое измерение спектров с занесением результатов измерений в базу данных, тестирование, управление всеми системами спектрометра, оптимизацию режимов измерения, математическую обработку спектральных данных, работу со спектральной базой данных, графическое представление спектров на дисплее и получение твердой копии результатов измерения на принтере.
Спектрометр эмиссионный «АРГОН-5» выпускается в 5-ти модификациях, различающихся рабочим спектральным диапазоном, что обусловлено применением 6 (модификации «АРГОН-5», «АРГОН-5-ВК», «АРГОН-5СФ», «АРГОН-5СФ-ВК»), либо 4 (модификация «АР-ГОН-5-ВКМ») фотодиодных ПЗС и вакуумного насоса в модификациях «АРГОН-5СФ» и «АР-ГОН-5СФ-ВК».

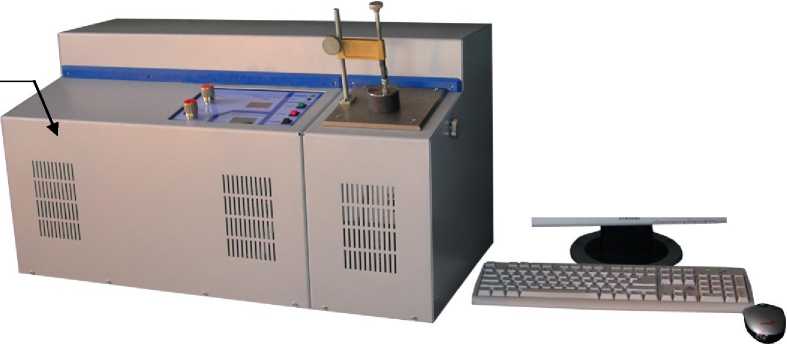

Общий вид спектрометра эмиссионного «АРГОН-5» приведен на рисунке 1.
Место нанесения
знака поверки
Рисунок 1 - Общий вид спектрометра эмиссионного «АРГОН-5»
Программное обеспечениеУправление процессом измерения, сбора, обработки, отображения, хранения и передачи информации осуществляется от IBM-совместимого компьютера с помощью специального автономного программного обеспечения ARGON-SP. К метрологически значимой части ПО ARGON-SP относится исполняемый файл SP63.EXE. Программным образом осуществляется настройка спектрометра «АРГОН-5», оптимизация его параметров, управление работой, построение градуировочных зависимостей на основе анализа стандартных образцов, обработка выходной информации, передача данных, печать и запоминание результатов анализа. Идентификационные данные программного обеспечения ARGON-SP приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ARGON-SP |
|
Номер версии (идентификационный номер) ПО |
1.63 |
|
Цифровой идентификатор ПО |
A5A59094 (по алгоритму CRC32) |
|
Цифровые идентификаторы файлов аналитических методик (по алгоритму CRC32): | |
|
Fe-ml.meth |
3C9CD2EA |
|
Fe-crni.meth |
80698363 |
|
Fe-high-mn-2-0.meth |
5ED3E444 |
|
Fe-rmk.meth |
A2718729 |
|
Al.meth |
A4684AA0 |
|
Cul.meth |
AA5400A3 |
|
Cul-tech.meth |
5237CFCB |
Влияние программного обеспечения ARGON-SP на метрологические характеристики спектрометров «АРГОН-5» учтено при нормировании метрологических характеристик спектрометров.
Уровень защиты программного обеспечения ARGON-SP от преднамеренных и непреднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий спектральный диапазон, нм | |
|
«АРГОН-5», «АРГОН-5-ВК» |
от 190 до 420 |
|
«АРГОН-5СФ», «АРГОН-5СФ-ВК» |
от 172 до 420 |
|
«АРГОН-5-ВКМ» |
от 190 до 340 |
|
Спектральное разрешение на длине волны 322,5 нм, нм ,не более |
0,050 |
|
Некомпенсированный дрейф положения спектральных линий для всей совокупности контрольных линий, нм, не более |
0,030 |
|
Пределы детектирования легирующих и примесных элементов (по критерию 3о), % при анализе углеродистых сталей |
0,0030 |
|
- углерода, хрома, никеля | |
|
- кремния, марганца |
0,0020 |
|
при анализе алюминия | |
|
- меди |
0,0050 |
|
- кремния, железа |
0,010 |
|
- цинка |
0,0030 |
|
- титана |
0,0020 |
|
при анализе меди | |
|
- цинка, олова, свинца, железа, никеля |
0,0020 |
|
Относительное среднее квадратическое отклонение выходного сигнала по шкале интенсивности в диапазоне от 10х103 до 12х106 |
3 |
|
при анализе сплавов на основе железа, алюминия, меди, %, не бо- | |
|
лее |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Система возбуждения спектра: низковольтная униполярная искра в атмосфере аргона напряжение, В |
350, 450 |
|
частота, Гц |
200, 400 |
|
емкость, мкФ |
4 |
|
сопротивление, Ом |
0,5; 3,0; 5,5; 8,0 |
|
Время установления рабочего режима, мин, не более |
20 |
|
Габаритные размеры (длина х ширина х высота), мм, не более, |
800x480x520 |
|
Масса, кг, не более, |
50 |
|
Потребляемая мощность (без ПК), ВА, не более, |
100 |
|
при горении искры, ВА, не более, |
400 |
|
Электрическое питание от сети переменного тока: диапазон напряжения, В |
от 198 до 242 |
|
частотой, Гц |
от 48 до 52 |
|
Срок службы, лет, не менее, |
7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +35 от 84 до 106,7 от 20 до 80 |
наносится на титульный лист Руководства по эксплуатации спектрометра «АРГОН-5» методом компьютерной графики и на этикетку, приклеенную на корпус прибора липкой аппликацией по ТУ 29.01-46-81
Комплектность средства измеренийТаблица 4 - Комплектность спектрометров
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный «АРГОН-5» |
1 шт. | |
|
Насос вакуумный со шлангом вакуумным длиной не менее 1,0 м (только в модификациях «АРГОН-5СФ» и «АРГОН-5СФ-ВК») |
1 шт. | |
|
Системный блок персонального компьютера (только в модификациях «АРГОН-5-ВК», «АРГОН-5СФ-ВК» и «АРГОН-5-ВКМ») |
1 шт. | |
|
Монитор |
1 шт. | |
|
Клавиатура |
1 шт. | |
|
Мышка |
1 шт. | |
|
Программное обеспечение ARGON-SP |
1 CD-диск | |
|
Кабель для подключения спектрометра к системному блоку компьютера (только в модификациях «АРГОН-5-ВК», «АРГОН-5СФ-ВК» и «АРГОН-5-ВКМ») |
1 шт. | |
|
Редуктор с трубкой длиной не менее 2 м со штуцером для подачи аргона от баллона |
1 шт. | |
|
Трубка силиконовая длиной не менее 2 м для отвода аргона |
1 шт. | |
|
Комплект ЗИП |
1 комплект | |
|
Стабилизатор сетевого напряжения/UPS |
1 шт. | |
|
Образец тестовый стали марки Ст20 по ГОСТ 1050-88 |
1 шт. | |
|
Спектрометр эмиссионный «АРГОН-5». Паспорт |
ПС 4434-004 70398719-04 |
1 экз. |
|
Спектрометр эмиссионный «АРГОН-5». Руководство по эксплуатации |
СПФ.002.00.000.04 РЭ |
1 экз. |
|
Методика поверки |
МП-242-0829-2009 |
1 экз. |
осуществляется по документу МП-242-0829-2009 «ГСИ. Спектрометр эмиссионный «АРГОН-5». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 08 сентября 2009 г.
Основные средства поверки: ГСО 4165-91П, ГСО 2489-91П/2497-91П, стандартные образцы сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф; ГСО 9423-2009, стандартные образцы состава сплавов алюминиевых литейных группы I; ГСО 10216-2013, стандартные образцы состава меди.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений спектрометр применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным «АРГОН-5»Технические условия ТУ 4434-003-70398719-04
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ИзготовительОбщество с ограниченной ответственностью «Спектрософт» (ООО «Спектрософт») ИНН 5046064849
Адрес: 108841, г. Москва, г. Троицк, ул. Полковника милиции Курочкина, д. 8, офис 509 Телефон: +7 (495) 212-15-23
E-mail: spectrosoft@bk.ru
Испытательный центрГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
21 ноября 2019 г.
№ 2767
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии £Ш2Д£Х£льства с описанием лицу
С Административным Пргттямтггпм пфпркхттАттьгА
изм! !ренййин^к«^чи®т'^и0г,егоЭГ1* юридическому г хранится в системе электретного документооборота 1 2 3 *
или индивидуальному п )едйртюмягел^
4. Контроль за исп за собой.
Сертификат: 00E1036C1B07EOFB806A1189O0BCB6DO90
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
Заместитель Руководителе
типа средства
С.С. Голубев
Москва
О продлении срока действия свидетельства об утверждении типа средства измерений № 37657 «Спектрометры эмиссионные «АРГОН-5» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Спектрософт» от 8 октября 2019 г. № 03-10/19 приказываю:
Внести изменения в описание типа на спектрометры эмиссионные «АРГОН-5», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27540-09, изложив его в новой редакции согласно приложению к настоящему
приказу.
Продлить срок действия свидетельства об утверждении типа средств измерений № 37657 «Спектрометры эмиссионные «АРГОН-5» на последующие 5 лет.
