Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2754
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы портативные многоканальные GMI модели GT и PS200 Назначение средства измеренийГазоанализаторы портативные многоканальные GMI модели GT и PS200 предназначены для измерений объемной доли кислорода и метана, довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, а также объемной доли или массовой концентрации оксида углерода и сероводорода в газовых средах.
Описание средства измеренийГазоанализаторы портативные многоканальные GMI модели GT и PS200 (далее - газоанализаторы) представляют собой автоматические приборы непрерывного действия.
Конструктивно газоанализаторы моделей GT выполнены одноблочными с выносным датчиком. Датчики газоанализатора соединяются с пластмассовым корпусом посредством гибкого держателя. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы, побудитель расхода и элементы питания. Газоанализаторы моделей GT могут иметь от одного до пяти измерительных каналов / четырех определяемых компонентов.
Газоанализаторы модели PS200 выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления, диффузионный вход сенсоров и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы, побудитель расхода (опционально) и элемент питания. Газоанализатор снабжен клипсой крепления к поясу. Газоанализаторы моделей PS200 могут иметь до четырех измерительных каналов. При этом вторая цифра в обозначении модели газоанализатора указывает на количество измерительных каналов, имеющихся в конкретном экземпляре газоанализатора, а третья цифра указывает на наличие встроенного побудителя расхода (0 - модель без побудителя расхода, 1 - модель с побудителем расхода).
Принцип действия:
-
- по каналу метана (диапазоны показаний объемной доли от 0 до 2000 млн-1 и от 0 до 10000 млн-1) - полупроводниковый;
-
- по каналу горючих газов (диапазон измерений от 0 до 100 % НКПР) - термохимический или оптический;
-
- по каналу метана (диапазон измерений объемной доли от 0 до 100 %) - термокондуктометрический;
-
- по каналам кислорода, оксида углерода и сероводорода - электрохимический.
Способ отбора пробы
-
- модель GT - принудительный за счет встроенного побудителя расхода.
-
- модель PS200 - диффузионный или принудительный за счет встроенного побудителя расхода.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатывании сигнализации для каждого измерительного канала.
Газоанализаторы обеспечивают срабатывание сигнализации по одному (модель GT), двум (модель PS200 для всех измерительных каналов за исключением кислорода) или трем (модель PS200 для измерительного канала кислорода) порогам:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы модели GT обеспечивают вывод данных на персональный компьютер при помощи ИК-порта. Газоанализаторы модели PS200 обеспечивают вывод данных на персональный компьютер при помощи интерфейса USB.
Общий вид газоанализаторов приведен на рисунке 1. Схема пломбирования приведена на рисунке 2.

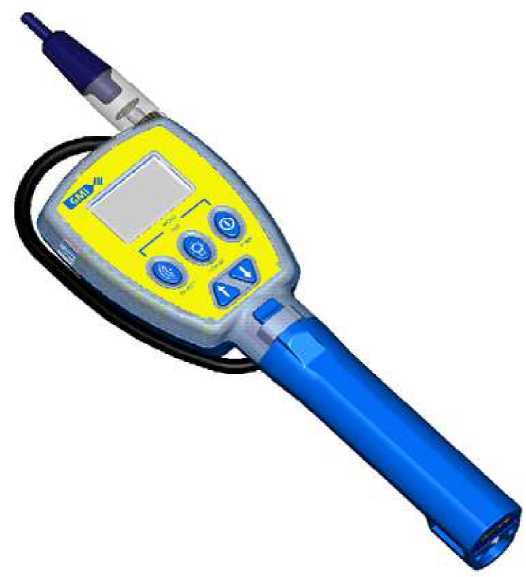

а) GT
Рисунок 1 - Общий вид газоанализаторов портативных многоканальных GMI модели GT и PS200

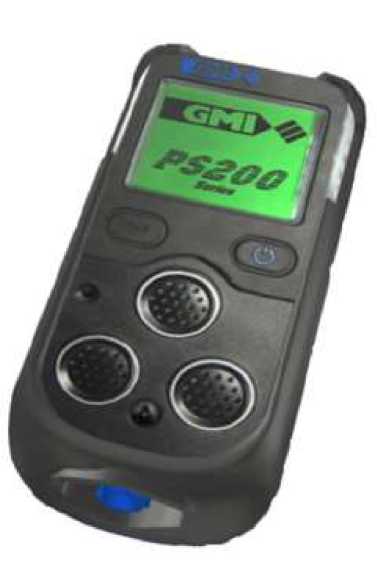

б) PS200
Место пломбирования от несанкционированного доступа

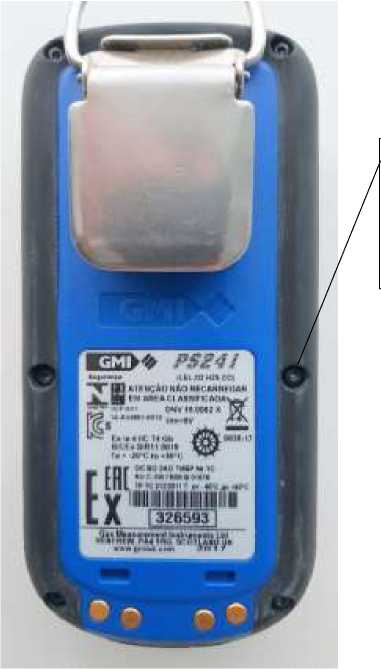

Рисунок 2 - Схема пломбирования корпуса газоанализатора от несанкционированного доступа
(на примере PS200)
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.
ПО обеспечивает:
-
- обработку и передачу измерительной информации;
-
- отображение результатов измерений на жидкокристаллическом дисплее;
-
- проведение градуировки газоанализаторов;
-
- регистрацию данных и событий;
-
- расчет средневзвешенных (за определенный промежуток времени) значений объемной доли или довзрывоопасной концентрации определяемых компонентов;
-
- срабатывание сигнализации при превышении установленных пороговых значений.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
GT |
PS200 |
|
Номер версии (идентификационный номер) ПО |
V2.05 |
V1.20 |
|
Цифровой идентификатор ПО |
0x1C830356, алгоритм CRC 32 |
0x2A0D5CDA, алгоритм CRC 32 |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Метрологические и технические характеристики
Таблица 2 - Диапазоны показаний, измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний и цена наименьшего разряда цифрового индикатора газоанализаторов модели PS200
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонен-та/довзрывоопа сной концентрации |
Диапазон измерений объемной доли определяемого компонен-та/довзрывоопас ной концентрации |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То,9д> с |
Цена наимень шего разряда цифрового индикатора |
Назначе ние | |
|
абсолютной |
отно-ситель тельной | ||||||
|
Кислород (O2) |
от 0 до 25 % |
от 0 до 25 % |
±0,6 % (об.д.) |
11 |
0,1 % |
Контроль воздуха рабочей зоны | |
|
Оксид углерода (CO) |
от 0 до 1000 -1 1) млн ’ |
от 0 до 50 млн-1 включ. |
±5 млн-1 |
- |
35 |
-т- 1 млн |
Контроль аварийных выбросов |
|
св. 50 до 1000 -1 млн |
- |
±10 % | |||||
|
Сероводород (H2S) |
от 0 до 100 -1 1) млн ’ |
от 0 до 8 млн-1 включ. |
±2 млн-1 |
- |
40 |
-г 1 млн |
Контроль аварийных выбросов |
|
св. 8 до 100 -1 млн |
- |
±20 % | |||||
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонен-та/довзрывоопа сной концентрации |
Диапазон измерений объемной доли определяемого компонен-та/довзрывоопас ной концентрации |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д> с |
Цена наимень шего разряда цифрового индикатора |
Назначе ние | |
|
абсолютной |
отно-ситель тельной | ||||||
|
Горючие газы и пары 2) |
от 0 до 100 % НКПР3) |
от 0 до 50 % НКПР |
±5 % НКПР |
10 (тер-мохими-ческий сенсор) 20 (оптический сенсор) |
0,1 % НКПР |
Контроль воздуха рабочей зоны | |
| |||||||
Таблица 3 - Диапазоны показаний, измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний и цена наименьшего разряда цифрового
индикатора газоанализаторов модели GT
|
Определяемый компонент / параметр |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д> с |
Цена наименьшего разряда цифрового индикатора |
Назначение | |
|
абсолют-ной |
относи ситель тельной | ||||||
|
Кисло род (O2) |
от 0 до 25 % (об.д.) |
от 0 до 25 % (об.д.) |
±0,6 % (об.д.) |
20 |
0,1 % |
Контроль воздуха рабочей зоны | |
|
Оксид углерода (CO) |
от 0 до 2000 млн-1 |
от 0 до 50 млн-1 включ. |
±5 -1 млн |
- |
40 |
1 млн |
Контроль аварийных выбросов |
|
св. 50 до 500 -1 млн |
- |
±10 % | |||||
|
Сероводород (H2S) |
от 0 до 100 -1 млн |
от 0 до 10 млн-1 включ. |
±2 -1 млн |
- |
40 |
1 -1 1 млн |
Контроль аварийных выбросов |
|
св. 10 до 100 -1 млн |
- |
±20 % | |||||
|
Определяемый компонент / параметр |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То^ с |
Цена наименьшего разряда цифрового индикатора |
Назначение | |
|
абсолют-ной |
относи ситель тельной | ||||||
|
Метан (CH4) |
от 0 до 2000 млн-1 |
- |
не нормированы |
- |
I -1 1 млн |
Поиск утечек | |
|
от 0 до 10000 -1 млн |
не нормированы |
I -1 1 млн |
Поиск утечек | ||||
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
15 |
1 % НКПР |
Контроль воздуха рабочей зоны | ||
|
от 0 до 100 % (об.д.) |
от 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
- |
25 |
1 % |
Контроль воздуха рабочей зоны | |
|
св. 50 до 100 % (об.д.) |
- |
±10 % | |||||
|
Давление (избыточное) |
от 0 до 150 мБар (от 0 до 60 дюймов вод.ст.) |
не нормированы |
0,1 дюйма вод. ст. |
Контроль избыточного давления при опрессовке тру бопроводов | |||
Примечании:
1 Значения НКПР для метана в соответствии с ГОСТ 30852.19-2002.
2 Сенсоры на CO, H2S, CH4 поставляются по заказу.
Таблица 4 - Диапазоны измерений, пределы допускаемой погрешности газоанализаторов модели PS200 по измерительным каналам довзрывоопасной концентрации горючих газов
|
Определяемый компонент |
Диапазон измерений довзры-воопасной концентрации определяемого компонента |
Пределы допускаемой абсолютной погрешности 1), % НКПР |
|
Горючие газы и пары 2) |
от 0 до 50 % НКПР |
±10 % НКПР |
| ||
Таблица 5 - Прочие метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализатора (по каналам кислорода, оксида углерода, сероводорода) от влияния изменения температуры окружающей и анализируемой сред в условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализатора (по каналу горючих газов) от изменения температуры относительно температуры окружающей среды +20 оС |
±10 % от диапазона измерений или ±20 % от показаний (выбирают наибольшее значение) |
|
Пределы допускаемой дополнительной погрешности газоанализатора (по каналам кислорода, оксида углерода, сероводорода) от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации (от 0 до 95 %) на каждые 10 % от влажности, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности. |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализатор а (по каналу горючих газов) от изменения относительной влажности воздуха в диапазоне от 0 до 95 % по сравнению с показанием, полученным при относительной влажности 50 % при температуре +40 °С |
±10 % диапазона измерений или ±30 % показания (выбирают наибольшее значение). |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления при значениях давления 80 и 110 кПа, относительно показания, полученного при давлении 100 кПа |
±5 % диапазона измерений или ±30 % показания (выбирают наибольшее значение). |
|
Пределы допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений: о
|
от +15 до +25 от 30 до 80 от 80 до 110 |
Таблица 6 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева газоанализатора GT, мин, не более |
2 |
|
Время прогрева газоанализатора PS200, с, не более |
40 |
|
Время непрерывной работы газоанализатора от одной полной за- | |
|
рядки аккумуляторной батареи/новых элементов питания при нор- | |
|
мальных условиях эксплуатации не менее: | |
|
- GT |
8 |
|
- PS200 |
14 |
|
- PS200 с встроенным побудителем расхода |
8 |
|
- PS200 с датчиком Low Power MEMS Pellistor SGX VQ548MP |
80 |
|
- PS200 с датчиком Low Power MEMS Pellistor SGX VQ548MP и | |
|
встроенным побудителем расхода |
20 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры газоанализатора, мм, не более: - GT | |
|
- высота |
290 |
|
- ширина |
95 |
|
- длина |
43 |
|
- PS200 | |
|
- высота |
121 |
|
- ширина |
59 |
|
- длина |
32 |
|
Масса газоанализаторов, кг, не более: - GT |
0,78 |
|
- PS200 |
0,215 |
|
- PS200 с встроенным побудителем расхода |
0,230 |
|
Электрическое питание газоанализатора осуществляется: - GT |
от трех элементов питания типоразмера С (R20, LR20 |
|
и т.д.) | |
|
- PS200 |
от встроенного Li-ионного |
|
аккумулятора | |
|
Средний срок службы датчиков, месяцев |
24 |
|
Маркировка взрывозащиты: - GT |
1 ЕХ dia IIB T3 Gb |
|
- PS200 |
1 ЕХ dia IIC T3/T4 Gb; 0Ex ia IIC T3/T4 Ga; |
|
Условия эксплуатации: о - диапазон температур окружающей среды, С: | |
|
- газоанализаторы модели GT с измерительным каналом оксида углерода |
от -20 до +40 |
|
- остальные модели газоанализаторов |
от -20 до +50 |
|
- относительная влажность воздуха при температуре +40 оС, % |
от 0 до 95 |
|
- диапазон атмосферного давления, кПа |
от 80 до 110 |
|
Степень защиты газоанализаторов от внешних воздействий по ГОСТ 14254-96: - GT |
IP 54 |
|
- PS200 |
IP 67 |
|
Примечание - В соответствии с сертификатом соответствия № TC RU C-GB. | |
|
ГБ08.В.01575 газоанализаторы PS200 допущены к применению |
в диапазонах температуры |
|
окружающей среды от -40 до +50 °C, при этом метрологические характеристики газоанализато- | |
|
ров при значениях температуры ниже -20 °C не нормированы. | |
наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплектность средства измеренийТаблица 7 Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный многоканальный GMI модели GT или PS200 |
- |
модель газоанализатора, устанавливаемые сенсоры и наличие встроенного побудителя расхода определяется при заказе |
|
Комплект ЗИП |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-1441-2012 с изменением № 1 |
1 экз. |
осуществляется по документу МП-242-1441-2012 «ГСИ. Газоанализаторы портативные многоканальные GMI модели GT и PS200. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 марта 2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси кислород - азот (ГСО 10531-2014), оксид углерода - воздух (ГСО 10531-2014), сероводород - воздух (ГСО 10537-2014, 10538-2014), метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014, ГСО 10540-2014), бутан -воздух (ГСО 10541-2014, ГСО 10540-2014), пентан - воздух (ГСО 10541-2014, ГСО 105402014), этан - воздух (ГСО 10541-2014), гексан - воздух (ГСО 10541-2014, ГСО 10540-2014), гептан - воздух (ГСО 10541-2014, ГСО 10540-2014), октан - воздух (ГСО 10541-2014, ГСО 10540-2014), водород - воздух (ГСО 10532-2014), метан - азот (ГСО 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным многоканальным GMI модели GT и PS200ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2014 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы «GMI Ltd.», Великобритания
ИзготовительФирма «Gas Measurement Instruments Ltd.» («GMI Ltd.»), Великобритания
Адрес: Inchinnan Business Park, Renfrew, PA4 9RG, United Kingdom
Телефон: +44 (0) 141 812 3211, факс: +44 (0) 141 812 7820
E-mail: sales@gmiuk.com
Web сайт: www.gmiuk.com
ЗаявительОбщество с ограниченной ответственностью «АДТ Секьюрити Солюшнз»
(ООО «АДТ Секьюрити Солюшнз»)
ИНН 7703590042
Адрес: 127422, г. Москва, ул. Тимирязевская, д. 1 эт. 5 Телефон/факс: +7 (495) 580-70-90
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
