МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

^? -                                РОССИЙСКОЙ ФЕДЕРАЦИИ

®                   ФЕДЕРАЛЬНОЕ АГЕНТСТВО

i          ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

/                                    (Госстандарт)

^ •41О'Яйваря2О18г. ■' :                                         м 18

z7 /                                   ■                           ■      ■■■.■'■       ■'     ■■■ ...

Москва

О вйесёнии изменений в описание типа на весы Платформенные PBK/PFK

Во исполнение Административного регламента по предоставлению

. ФЬДеральнЫм агентством по техническому регулированию и метрологии ' Государственной услуги по утверждению типа стандартных образцов или типа р средств измерений, утверждённого приказом Министерства промышленности

• ■ рй торговли Российской Федерации от 25 июня 2013 г, № 970 (зарегистрирован

вМинистерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) р^ОЙйеё — Административный регламент) и в связи с обращением АО «Меттлер-;р Толедо Восток» от 01 ноября 2017 г. № 07/4-LSP/17 п р и к а з ы в а ю: рр 1. Внести изменения в описание типа на весы платформенные PBK/PFK, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63002-16, изложив его в новой редакции согласно приложению к настоящему приказу.

.      2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС»

• ■ ? ■ (А.Ю.КузИн) оформить новое описание типа средства измерений.

3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и . метрологий.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780bAE0071BlB53Ct>4i

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

I -   - -             ■                 J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2018 г. №18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные PBK/PFK

Весы платформенные PBK/PFK (далее - весы), предназначены для статического измерения массы.

Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой электрический сигнал. Результаты измерения выводятся на дисплей весового терминала или передаются на компьютер.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенным датчиком с устройством электромагнитной силовой компенсации (далее -датчик) и терминала, соединенных между собой кабелем или устройств системы автоматизации - компьютера или программируемого логического контроллера, напрямую подключенных к датчику.

ГПУ представляет собой раму или рычажную систему с закрепленным на ней датчиком, производства «Меттлер-Толедо», питание которого осуществляется от терминала или через соединительный модуль ConBlock, от внешнего источника, стабилизированного питания напряжением от 12 до 24 вольт в случае прямого соединения с компьютером. На раму весов устанавливается грузоприемная платформа. Результаты взвешивания преобразуются встроенным в датчик аналого-цифровым преобразователем (АЦП) и выводятся на дисплей терминала или через интерфейсы RS422 или RS485 на компьютер или контроллер. Дополнительный интерфейс RS232 предназначен для сервисных настроек.

ГПУ имеет следующие варианты исполнения:

• - рама из литого алюминия, грузоприемная платформа из нержавеющей стали (РВК785);

• - рама и грузоприемная платформа весов выполнена из нержавеющей стали (РВК989, PFK989);

• - рама из конструкционной стали, грузоприемная платформа из нержавеющей стали (РВК987; PFK987)

• - рама из оцинкованной стали, грузоприемная платформа из оцинкованной стали (PFK988);

• - рама из оцинкованной стали, грузоприемная платформа из нержавеющей стали (PFK988);

• - с поднимающейся грузоприемной платформой (PFK989).

В зависимости от предела взвешивания, конструктивного исполнения и условий эксплуатации в весах используются различные модификации датчиков.

Модификации датчиков имеют обозначения вида:

1МР(Х1)1 (Х2)(ХЗ)-(Х4)(хх)-(Х5),

где IMP I - обозначение типа датчика;

XI - символ G (для неопасной зоны и взрывоопасной зоны 2/22, Category 3) или X (для взрывоопасной зоны 1/21, Category 2), обозначающий конструктивное исполнение датчика;

Х2 - числовое обозначение максимальной нагрузки датчика.

Возможные значения: 0,6 кг, 6000 (6кг), 0015 (15кг), 0032 (32кг), 0064 (64кг); ХЗ - символы G2 или К4, обозначающие способ обработки поверхности датчика; Х4 - символы 2D, 2Н, обозначающие способ передачи нагрузки в датчике; хх - обозначение исполнения датчика для взрывоопасной зоны 2/22, Category 3; Х5 - дополнительные служебные обозначения: SA, SPARE или SA SPARE.

Результаты измерения от датчиков передается по специальному кабелю сигналами цифрового интерфейса RS422 по протоколу SICSpro METTLER TOLEDO.

В весах используются терминалы ICS (модификаций ICS425s/ICS425i, ICS435s/ICS435i, ICS445s/ICS445i, ICS465s/ICS465i, ICS429s/ICS429i, ICS439s/ICS429i, ICS449s/ICS429i, ICS469s/ICS469i, ICS685s/ICS685i, ICS689s/ICS689i), ICS426x, ICS466x и IND (модификаций IND690, IND690xx, IND256x, IND560, IND560x, IND560xx, IND570, IND570x, IND570xx, IND780, IND890) производства «Mettler-Toledo».

При использовании терминалов IND с весовым интерфейсом типа ZDNet, подключение ГПУ осуществляется через кабельный адаптер SICSpro - IDNet для согласования протоколов передачи данных.

Терминалы отличаются наличием клавиш ввода буквенно-цифровой информации, прикладным программным обеспечением, объемом памяти, возможностью установки различных интерфейсов передачи данных (RS232, RS422/485, CL20mA, цифровыми входами/выходами, Ethernet, USB, WLAN, Bluetooth, Allen-Bradley RIO, Profinet IO, Profibus DP, ControlNet, Ethemet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключением различных периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы также различаются материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:

• - ICS425, ICS435, ICS445, ICS465, ICS685, IND570xx, ICS426x, ICS466x - IP65;

• - ICS429, ICS439, ICS449, ICS469, ICS689 - IP67/IP69k;

• - IND690, IND690xx, IND256x, IND560, IND560x, IND560xx, IND570, IND570x,

IND570xx, IND780, IND890 - IP69k.

Весы могут быть укомплектованы в соответствии с руководством по эксплуатации рольгангами, подъездными рампами или обрамлением приямка для облегчения установки весов на уровне пола, в зависимости от выбранного способа монтажа.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIMLR 76-1-2011:

• - устройство индикации отклонения от нуля (п. 4.5.5);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - устройство выборки массы тары (Т.2.7.4).

Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы.

Весы имеют два варианта исполнения:

РВК - настольное;

PFK - напольное - весы с винтовыми регулируемыми ножками (опорами).

Модификации весов имеют обозначения вида:

(PBK)(PFK) (X1)(X2)(X3)(APW)-(X4),

где РВК или PFK - обозначение типа весов (всегда присутствует одно из обозначений);

XI - символ от 0 до 9, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем больше число - тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям;

Х2 - символ от 0 до 9, условно-количественно характеризующий область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;

ХЗ - символ от 0 до 9, условно-количественно характеризующий коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию сред с повышенной влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем больше число - тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли;

APW - обозначение модификации для непосредственного подключения весов к компьютеру или контроллеру без терминала;

Х4 - буквенно-числовое обозначение размера грузоприёмной платформы, максимальная нагрузка весов (Мах). Возможные буквенные обозначения размеров ГПУ: XS (130x160) мм; SM (200x240) мм; LA (240x350) мм; А (240x300) мм; АВ (280x350) мм; В (400x500) мм; СС (600x800) мм; С (800x1000) мм; D (1000x1250) мм; Е (1250x1500) мм; ES (1500x1500) мм. Возможные значения Мах: 0,6 кг; 3 кг; 6 кг; 15 кг; 30 кг; 35 кг; 60 кг; 120 кг; 150 кг; 300 кг; 600 кг; 1500 кг; 3000 кг.

Весы, имеющее обозначение вида РВК9... и PFK9..., могут быть изготовлены во взрывозащищенном исполнении для зоны 1/21, Category 2 и зоны 2/22, Category 3. Тип взрывозащиты весов и категория опасной зоны, в которой разрешено применять весы, отображаются на маркировочной наклейке на раме весов.

Питание весов осуществляется от весового терминала через соединительный кабель. Питание весового терминала осуществляется от сети переменного тока или от встраиваемой аккумуляторной батареи.

Благодаря встроенному и предустановленному в память датчика ПО, весы имеют два режима работы:

• - SR - однодиапазонный: при этом весы имеют два вида режима SR, отличающиеся величиной действительной цены деления (d), числом поверочных интервалов (п) и пределами допускаемой погрешности при первичной поверке (шре);

• - MI - трехинтервальный.

Весы конфигурируются в необходимый режим работы на заводе-изготовителе в соответствии с предварительным заказом пользователя.

На корпусе ГПУ и на терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение Мах;

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (е);

• - значение максимальной массы тары (Т = -...);

• - знак утверждения типа средства измерений;

• - год изготовления.

Общий вид ГПУ и терминалов показан на рисунках 1-2 и 3- 4 соответственно.

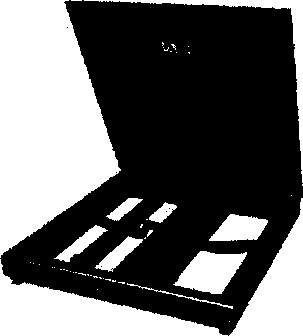

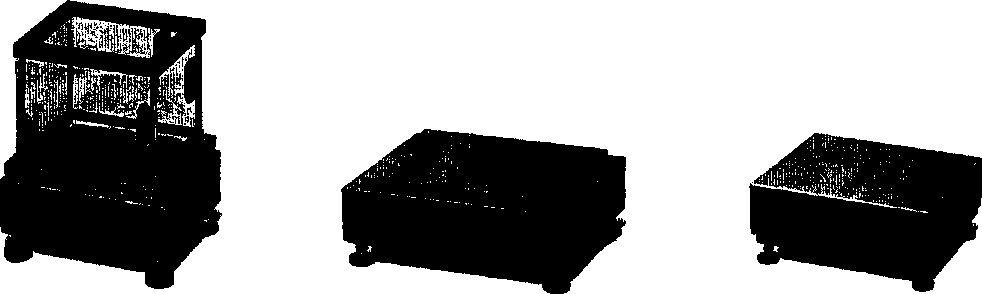

Рисунок 2 - Внешний вид ГПУ

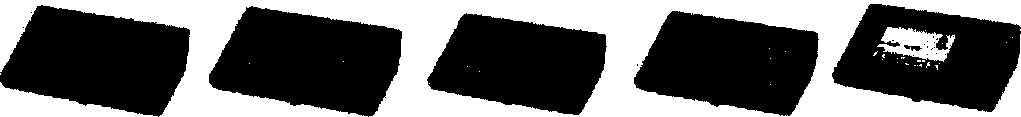

ICS425s/ICS425i ICS435s/ICS435i ICS445s/ICS445i ICS465s/ICS465i ICS685s/ICS685i

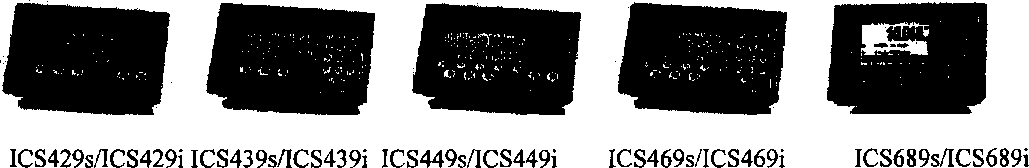

Рисунок 3 - Общий вид терминалов

ICS466x

IND570/IND570x/IND570xx

IND256X

ICS426x                                  IND890

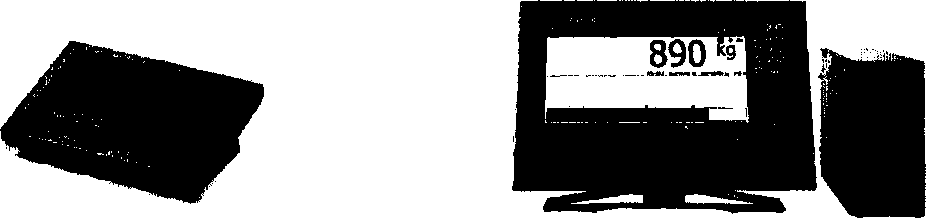

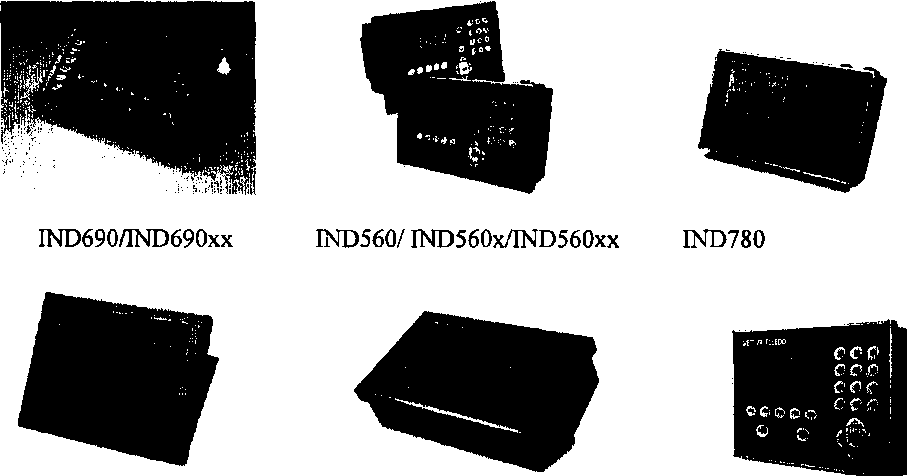

Рисунок 4 - Общий вид терминалов

Места пломбировки терминалов и ГПУ, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунках 3 и 4.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается административным паролем и невозможностью доступа без применения специализированного оборудования производителя. Производитель (сервисные службы) пломбируют пломбу, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации как показано на рисунке 5. Защита от смены датчика и от вскрытия ГПУ обеспечивается применением при монтаже верхней платформы датчика "срывного" винта. Место установки винта показано на рисунке 4.  _______________

Рисунок 6 - Место установки "срывного" винта на крышке датчика

Рисунок 5 - Места пломбирования корпуса терминалов

ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП датчика ГПУ, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы датчика, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО, приведены в таблицах 1а и 16..

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.

Таблица la - Идентификационные данные ПО

где - х, у принимают значения от 0 до 9.

*- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Таблица 16 - Идентификационные данные ПО

где - х, у принимают значения от 0 до 9.

*- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Значения Max, Min, действительной цены деления (d), е, п, шре в соответствующих интервалах нагрузки (т) и класс точности по ГОСТ OIML R 76-1-2011, в зависимости от модификации весов приведены в таблице 2

PFK989(APW)-C300

PFK989(APW)-C600

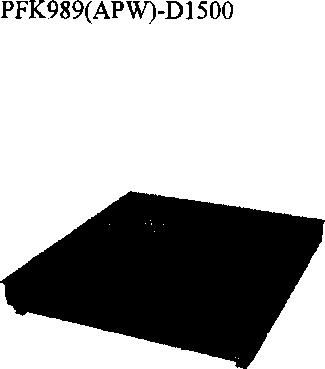

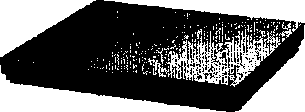

Рисунок 1 - Внешний вид ГПУ

PFK989(APW)-E3000

Таблица 2

Продолжение таблицы 3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (шре).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3- Основные технические характеристики

Габаритные размеры и масса ГПУ приведены в таблице 4.

Таблица 4 - Габаритные размеры и масса ГПУ

Окончание таблицы 4

наносится фотохимическим способом на картировочную табличку, закрепленную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).

Основные средства поверки:

- рабочий эталон единицы массы 2-го, 3-го и 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 2000 кг, класса точности Fi, F₂, Mi, по ГОСТ OIML R 111-1-2009. «ГСИ. Гири классов Ei, Е₂, Fi, F₂, Mi, Mi-2, М2, М2-3 и Мз. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы-изготовителя

Фирма «Mettler-Toledo (Albstadt) GmbH», Германия

Postfach 250 D-7470 Albstadt

Тел. +49 7431 14 214, Факс +49 7431 14 380

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, офис 6

Телефон: +7 (495) 651-98-86, Факс: +7 (499) 272-22-74

E-mail: inforus@mt.com

Web-сайт: www.mt.com

Закрытое акционерное общество Консалтинго-инжиниринговое   предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
