ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1689

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1689

Лист № 1 Регистрационный № 48408-11 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптико-эмиссионные портативные PMI-MASTER модели UVR, ASR предназначены для измерения концентрации химических элементов металлах и сплавах.

Принцип действия спектрометров оптико-эмиссионных портативных PMI-MASTER модели UVR, ASR основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры или дуги.

В режиме «Дуга» полуколичественный анализ - быстрая сортировка.

В режиме «Искра» количественный анализ, включая анализ углерода.

Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе IBM - совместимого компьютера.

Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемой пробы.

Датчик -пистолет (длина кабеля от 3 м и более) с многофункциональным адаптером и запатентованная система обтекания электрода потоком аргона JetStream позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие изделия и т.д.) без применения специальных адаптеров. Возможна работа без аргона.

Дополнительный датчик UV-PRO в спектрометрах PMI-MASTER модели UVR позволяет анализировать содержание серы, фосфора, низких концентраций углерода, а также элементов, линии которых лежат в ультрафиолетовой области спектра.

Оптическая система, собранная по схеме Паше -Рунге, предназначена для анализа и регистрации эмиссионного светового потока, и включает голографическую решетку 3000 штрихов/мм и линейную CCD систему детектора (8х3000 пикселей).

Конструктивно спектрометры расположены на тележке.

Управление процессом измерения и обработки выходной информации осуществляется от встроенного IBM-совместимого компьютера с помощью специального программного комплекса. Спектрометр оборудован функцией «Touch-screen», которая позволяет управлять прибором без использования мыши или клавиатуры. Имеется возможность подключения внешнего принтера. По программе осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление режимами работы спектрометра, обработка, сохранение и печать результатов измерения.

Нанесение знака поверки на спектрометр не предусмотрено.

Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое и буквенное обозначение.

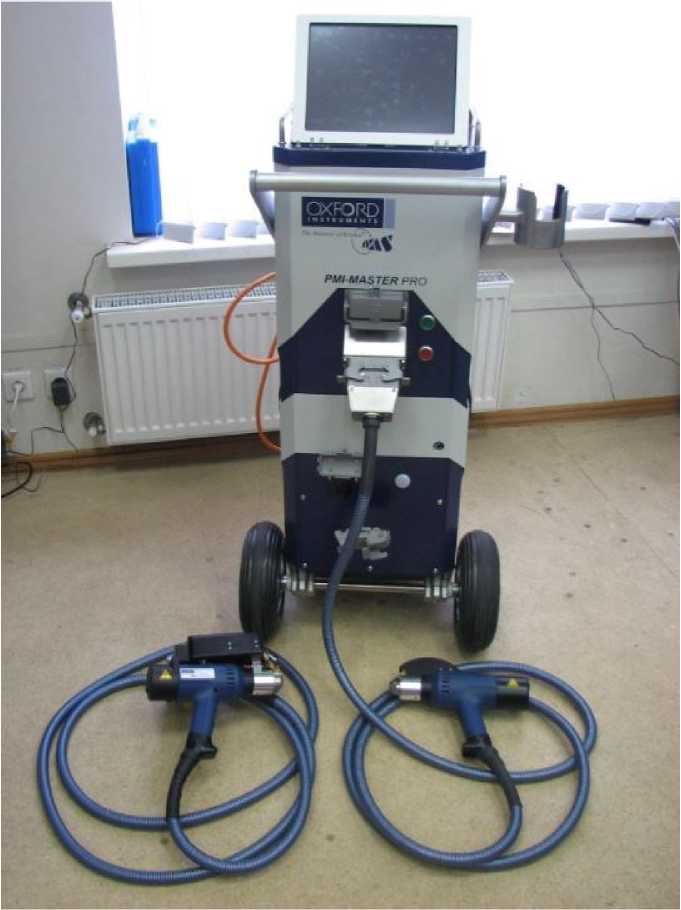

Рисунок 1 -Фото общего вида СИ

Пломбирование спектрометров оптико-эмиссионных портативных PMI-MASTER модели UVR, ASR не предусмотрено.

Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии. ПО управляет работой спектрометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. Идентификационные данные программного обеспечения спектрометров приведены в таблице 1.

Метрологически значимая часть ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью специальных программных средств. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем

установки системы защиты микроконтроллера от чтения и записи. Доступ к ПО и результатам измерений осуществляется после ввода пароля.

Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014. Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

В зависимости от того для какой матрицы предназначен спектрометр погрешность определяется по МВИ.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

Лист № 4 Всего листов 4 наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист руководства по эксплуатации спектрометра типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в Руководстве по эксплуатации п. 8 «Быстрый запуск».

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа

ГОСТ 6012-2011 Никель. Методы химико-атомно-эмиссионного спектрального анализа

Техническая документация фирмы «Oxford Instruments Analytical GmbH»

Фирма "Hitachi High-Tech Analytical Science GmbH", Германия

Адрес: Wellesweg 31, 47589 Uedem

Телефон: +49 2825 9383-0

Факс: +49 2825 9383-100

E-mail: contact@hitachi-hightech-as.com

W eb -сайт: https ://hha.hitachi -hightech. com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон (факс): +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц
