ПРИКАЗ.
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Комплекты измерительные Testo 440
Приказы по основной деятельности по агентству Вн. Приказ № 912 от 15.05.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ15 мая 2020 г. № 912
Москва
О переоформлении свидетельств об утверждении типа средства измерений № 74078 и № 74079 «Комплекты измерительные Testo 440» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Тэсто-Рус» от 10 февраля 2020 г. № исх-зс-2020-001 и № исх-зс-2020-003, приказываю:
-
1. Внести изменения в описание типа на комплекты измерительные Testo 440, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 75219-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу РТ-МП-5 73 7-442-2019 с Изменением № 1 «Комплекты измерительные Testo 440. Методика поверки» и распространить действие документа на комплекты измерительные Testo 440, находящиеся в эксплуатации.
-
3. Переоформить свидетельства об утверждении типа № 74078 и № 74079 «Комплекты измерительные Testo 440», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 75219-19, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
( \ Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат: 00E1036E1B07E0FB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.tl.2019 до 06.11.2020
V__________—_________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 912
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты измерительные Testo 440 Назначение средства измеренийКомплекты измерительные Testo 440 предназначены для измерений климатических параметров: температуры, относительной влажности, скорости воздушного потока, абсолютного давления и разности давлений, уровня освещенности, концентрации монооксида (СО) и диоксида (СО2) углерода в атмосфере.
Описание средства измеренийКомплекты измерительные Testo 440 представляют собой наборы (рисунок 1), состоящие из:
- аналоговых измерительных зондов;
- цифровых измерительных зондов;
- цифровых измерительных модулей;
- коммутационных рукояток;
- измерительных приборов Testo 440 и Testo 440 dP;
- планшета с предустановленным программным обеспечением (ПО).
Аналоговые измерительные зонды (таблица 1) состоят из одного или нескольких первичных преобразователей. Принцип действия аналоговых измерительных зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы. Для работы аналоговые измерительные зонды подключаются к измерительным приборам Testo 440 и Testo 440 dP. Аналоговые измерительные зонды отличаются друг от друга назначением, конструктивным исполнением и диапазоном измерений. Кроме этого зонды одного артикула могут выпускаться с различными диапазонами измерений.
Цифровые измерительные зонды состоят из одного или нескольких первичных преобразователей и электронного блока. Принцип действия цифровых измерительных зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающие в электронный блок, который преобразует их в цифровой сигнал для дальнейшей передачи на устройство индикации. Цифровые измерительные зонды выпускаются с пластмассовыми рукоятками, на которых располагаются световой LED-индикатор и кнопка включения/выключения.
Цифровые измерительные модули состоят из одного или нескольких первичных преобразователей и электронного блока. Принцип действия аналогичен цифровым измерительным зондам. Цифровые измерительные модули подключаются к коммутационной рукоятке.
Коммутационные рукоятки предназначены для подключения к ним цифровых измерительных модулей с целью обеспечения их электропитанием, а также передачи от них цифрового сигнала на средство индикации. Коммутационные рукоятки выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включения/выключения. Коммутационные рукоятки могут быть проводными и беспроводными с модулем Bluetooth.
Измерительные приборы Testo 440 и Testo 440 dP предназначены для измерений и индикации измеренных значений от аналоговых измерительных зондов, а также для индикации измеренных значений от цифровых измерительных зондов и цифровых измерительных
модулей. Принцип действия измерительных приборов Testo 440 и Testo 440 dP основан на преобразовании электрических сигналов, поступающих от аналоговых измерительных зондов в цифровой сигнал и преобразования цифрового сигнала в значения измеренных величин, отображаемых на экране. Измерительные приборы Testo 440 и Testo 440 dP состоят из батарейного отсека, электронного блока с кнопками управления и разъемами для подключения измерительных зондов и проводной коммутационной рукоятки, модуля Bluetooth для подключения беспроводной коммутационной рукоятки и экрана. Измерительный прибор Testo 440 dP в дополнение имеет модуль измерений разности давлений. Корпус измерительных приборов Testo 440 и Testo 440 dP пластмассовый.
Планшеты с предустановленным ПО предназначены для индикации измеренных значений от цифровых измерительных модулей через беспроводные коммутационные рукоятки с модулем Bluetooth. Кроме измерительных приборов Testo 440, Testo 440 dP и планшета, в качестве устройств индикации измеренных значений от цифровых измерительных зондов и цифровых измерительных модулей могут быть использованы другие средства измерений Testo, имеющие возможность сопряжения с указанными зондами и модулями.
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-1.jpg)
Рисунок 1 - Общий вид комплектов измерительных Testo 440
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-2.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-3.jpg)
а) в качестве отдельной наклейки или б) на информационной этикетке
Рисунок 2 - Место нанесения знака утверждения типа

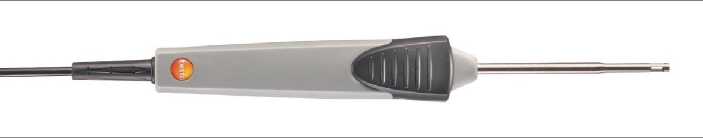

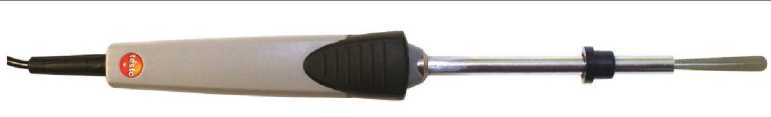

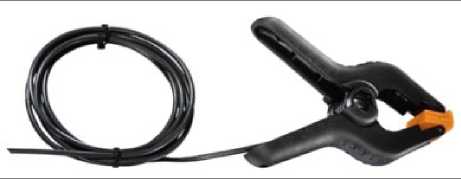

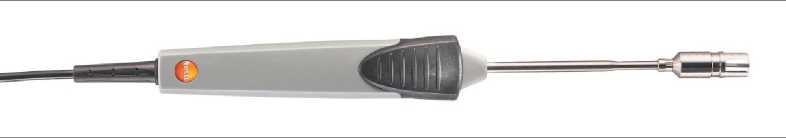

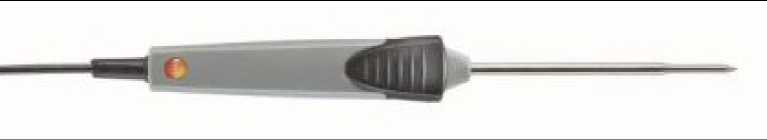

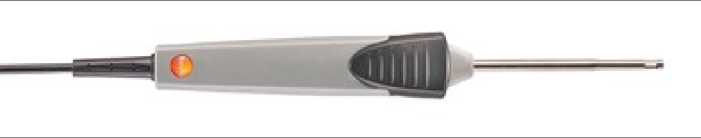

Таблица 1 - Общий вид аналоговых измерительных зондов
Артикул
0615 1212
0615 1712
0615 5505
0602 1793
0602 0393
0602 0193
Внешний вид
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-4.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-5.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-6.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-7.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-8.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-9.jpg)

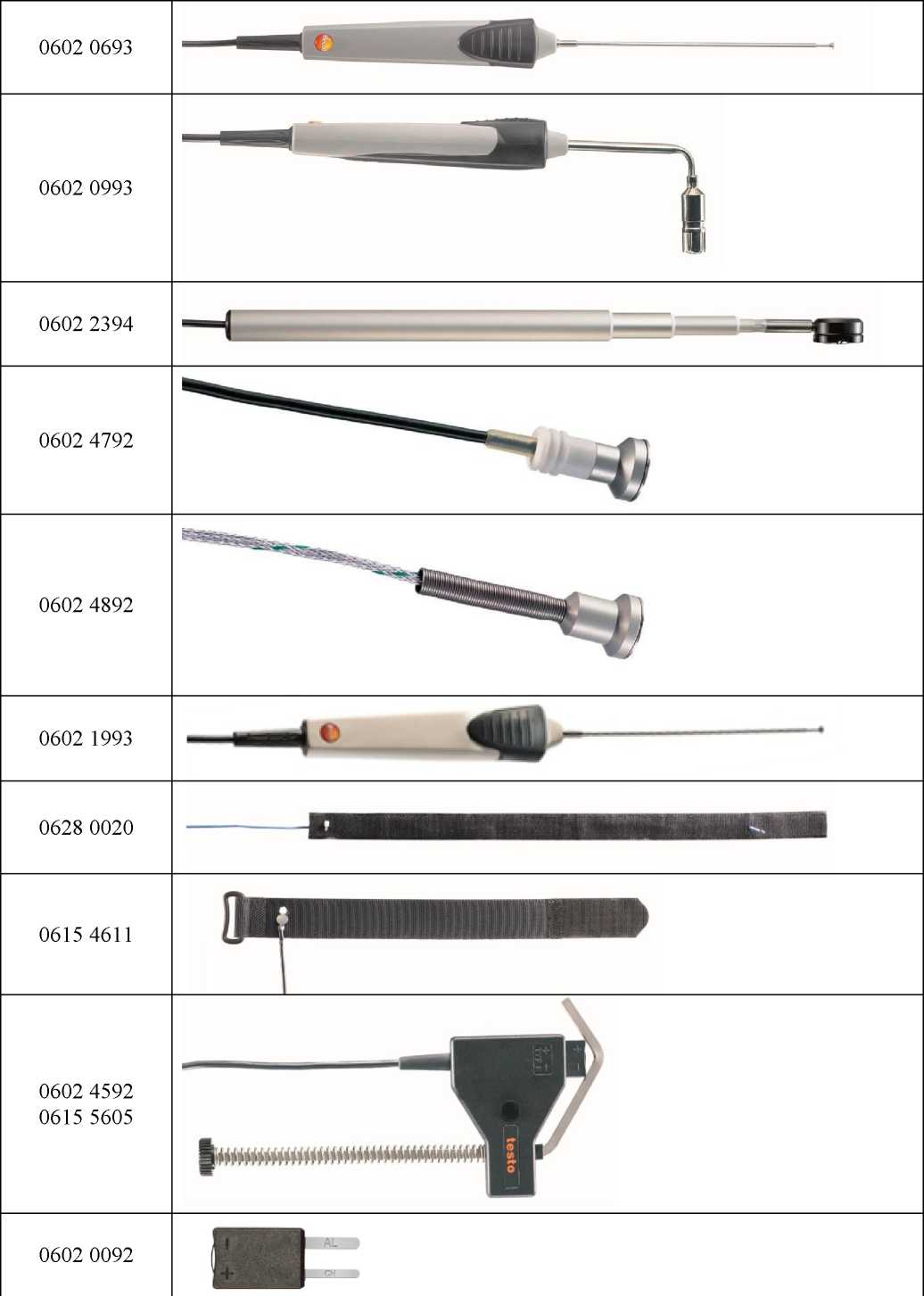

Продолжение таблицы 1
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-10.jpg)
Окончание таблицы 1
0602 4692 | |
0602 0593 | |
0602 2693 |
—--«Щ ...... |
0602 5792 0602 5793 0602 5693 | |
0602 1293 |
—---Ц < ‘“‘ЦЦ .. |
0602 0493 |
_ Э |
0602 2292 |
И Ф |
0602 0644 0602 0645 |
1 р |
0602 0646 |
D |
0602 0743 |
Ф 0 |
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-11.jpg)

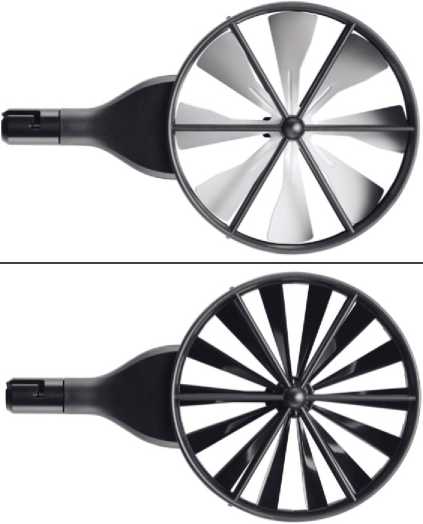

Таблица 3 - Общий вид цифровых измерительных модулей
Артикул
0632 1270
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-12.jpg)
Внешний вид
0636 9730
0636 9770
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-13.jpg)
0632 1550
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-14.jpg)
0635 9370
0635 9430
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-15.jpg)
0635 1570
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-16.jpg)
0635 9570
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-17.jpg)
![Приказ Росстандарта №912 от 15.05.2020, https://oei-analitika.ru](../kurilka/orders_html/1589558616127_files/1589558616127-18.jpg)
Пломбирование комплектов измерительных Testo 440 не предусмотрено.
Программное обеспечениеВнутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и устанавливается при изготовлении комплектов измерительных Testo 440. Пользователь не имеет возможности считывания и модификации ПО.
Таблица 4 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
single climate rel.bin |
Номер версии (идентификационный номер) ПО |
Недоступно пользователю |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Недоступно пользователю |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики комплектов измерительных Testo 440 представлены в таблицах 5-10.
Таблица 5 - Метрологические характеристики аналоговых измерительных зондов
Артикул |
Тип чувствительного элемент а |
Диапазон показаний температуры, °С |
Диапазон измерений температуры, * °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
0615 1212 |
NTC |
- |
от -50 до +150 |
±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +75 °С включ.) ±0,4 (св. +75 до +100 °С включ.) ±0,005Ъзм (св. +100 до +150 °С) |
0615 1712 |
NTC |
- |
от -50 до +125 |
±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +85 °С включ.) ±0,4 (св. +85 до +125 °С) |
0615 5505 |
NTC |
от -40 до +125 |
от -40 до +85 |
±1,0 (от -40 до +85 °С) |
0602 1793 |
Тип К |
- |
от -60 до +400 |
±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0393 |
Тип К |
от -60 до +300 |
от -50 до +300 |
±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +300 °С) |
0602 0193 |
Тип К |
- |
от 0 до +300 |
±5 (от 0 до +100 °С включ.) ±0,05Чизм (св. +100 до +300 °С) |
0602 0693 |
Тип К |
от -60 до +1000 |
от -50 до +600 |
±5 (от -50 до +50 °С включ.) ±0,1 ^зм (св. +50 до +600 °с) |
0602 0993 |
Тип К |
от -60 до +300 |
от -50 до +300 |
±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +300 °С) |
0602 2394 |
Тип К |
- |
от -50 до +250 |
±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +250 °С) |
0602 4792 |
Тип К |
- |
от -50 до +170 |
±2,5 |
0602 4892 |
Тип К |
- |
от -50 до +400 |
±5 (от -50 до +100 °С включ.) ±0,031изм (св. +100 до +400 °С) |
0602 1993 |
Тип К |
от -60 до +400 |
от -50 до +400 |
±5 (от -50 до +50 °С включ.) ±0,1Чизм (св. +50 до +400 °с) |
0628 0020 |
Тип К |
- |
от -50 до +120 |
±5 |
0615 4611 |
NTC |
- |
от -50 до +70 |
±(5+0,07 • |1изм|) |
0602 4592 |
Тип К |
от -60 до +130 |
от -50 до +130 |
±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +130 °С) |
0615 5605 |
NTC |
от -50 до +120 |
от -25 до +80 |
±2 (от -25 до +30 °С включ.) ±3 (от +30 до +50 °С включ.) ±7 (от +50 до +80 °С) |
0602 0092 |
Тип К |
от -60 до +130 |
от -50 до +130 |
±5 (от -50 до +100 °С включ.) ±0,05Чизм (св. +100 до +130 °С) |
0602 4692 |
Тип К |
- |
от -50 до +100 |
±5 |
0602 0593 |
Тип К |
- |
от -60 до +1000 |
±2,5 (от -60 до -40 °С включ.) ±1,5 (от -40 до +375 °С включ.) ±0,0041изм (св. +375 до +1000 °С) |
0602 2693 |
Тип К |
от -60 до +800 |
от -60 до +600 |
±2,5 (от -60 до -40 °С включ.) ±1,5 (от -40 до +375 °С включ.) ±0,0041изм (св. +375 до +600 °С) |
0602 5792 |
Тип К |
- |
от -200 до +1000 |
±0,035^ |1изм| (от -200 до -167 °С включ.) ±2,5 (св. -167 до -40 °С включ.) ±1,5 (св. -40 до +375 °С включ.) ±0,0041изм (св. +375 до +1000 °С) |
0602 5793 |
Тип К |
- |
от -200 до +40 |
±0,015^ |1изм| (от -200 до -167 °С включ.) ±2,5 (св. -167 до +40 °С) |
0602 5693 |
Тип К |
от -200 до +1300 |
от -90 до +1300 |
±6 (от -90 до -40 °С включ.) ±1,5 (св. -40 до +375 °С включ.) ±0,0041изм (св. +375 до +1300 °С) |
0602 1293 |
Тип К |
- |
от -60 до +400 |
±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0493 |
Тип К |
от -200 до +1000 |
от -90 до +1000 |
±6 (от -90 до -50 °С включ.) ±1,5 (св. -50 до +375 °С включ.) ±0,0041изм (св. +375 до +1000 °С) |
0602 2292 |
Тип К |
- |
от -60 до +400 |
±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0644 |
Тип К |
- |
от -50 до +400 |
±2,5 (от -50 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0645 |
Тип К |
- |
от -50 до +400 |
±2,5 (от -50 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0646 |
Тип К |
- |
от -50 до +250 |
±2,5 |
0602 0743 |
Тип К |
- |
от 0 до +120 |
±1,5 |
Примечания:
|
Таблица 6 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровыми измерительными зондами
Артикул |
Измеряемая величина (тип чувствительного элемента) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
0635 1032 |
Скорость воздушного потока (обогреваемая струна), м/с |
от 0 до 30 |
от 0,05 до 30 |
±(0,04+0,04-V™) (от 0,05 до 20 м/с включ.) ±(0,5+0,05-V™) (св. 20 до 30 м/с) |
Температура (терморезистор NTC), °С |
- |
от -20 до +70 |
±0,5 | |
Абсолютное давление, гПа |
- |
от 700 до 1100 |
±3 |
0635 9532 |
Скорость воздушного потока (крыльчатка), м/с |
- |
от 0,6 до 50 |
±(0,2+0,015- Vsm) (от 0,6 до 25 м/с включ.) ±(0,2+0,02^ V изм) (св. 25 до 50 м/с) |
0636 9775 |
Температура (терморезистор NTC), °С |
- |
от -20 до +180 |
±0,5 (от -20 до 0 °С включ.) ±0,4 (св. 0 до +50 °С включ.) ±0,5 (св. +50 до +180 °С) |
Относительная влажность (емкостный), % |
- |
от 0 до 100 |
±3 (от 0 до 10 % включ.) ±2 (св. 10 до 90 % включ.) ±3 (св. 90 до 100 %) | |
0628 0152 |
Скорость воздушного потока (обогреваемая струна), м/с |
от 0 до 5 |
от 0,05 до 5 |
±(0,03+0,04-УИЗм) |
Температура (терморезистор NTC), °С |
- |
от 0 до +50 |
±0,5 | |
Абсолютное давление, гПа |
- |
от 700 до 1100 |
±3 | |
0635 1052 |
Скорость воздушного потока (обогреваемая струна), м/с |
от 0 до 5 |
от 0,05 до 5 |
±(0,02+0,05-VB3m) |
Температура (терморезистор NTC), °С |
- |
от 0 до +50 |
±0,5 | |
Абсолютное давление, гПа |
- |
от 700 до 1100 |
±3 | |
0618 0275 |
Температура (термопреобразователь сопротивления Pt100), °С |
- |
от -80 до +300 |
±0,3 (от -80 до -40 °С включ.) ±(0,1+0,0005-|1ИЗм|) (св. -40 до -0,001 °С) ±0,05 (от 0 до +100 °С) ±(0,05+0,0005+изм) (св. +100 до +300 °С) |
0618 0073 |
Температура (термопреобразователь сопротивления Pt100), °С |
- |
от -100 до +400 |
±(0,15+0,002-^1) (от -100 до -0,01 °С) ±(0,15+0,0005+изм) (от 0 до +100 °С включ.) ±(0,15+0,002+изм) (св. +100 до +350 °С включ.) ±(0,5+0,005+изм) (св. +350 до +400 °С) |
0618 7072 |
Температура (термопреобразователь сопротивления Pt100), °С |
- |
от -50 до +400 |
±(0,3+0,003^изм|) (от -50 до +300 °С включ.) ±(0,4+0,006+изм) (св. +300 до +400 °С) |
Окончание таблицы 6
0618 0072 |
Температура (термопреобразователь сопротивления Pt100), °С |
- |
от -100 до +400 |
±(0,15+0,002-|1ИЗм|) (от -100 до -0,01 °С) ±(0,15+0,0005Ъзм) (от 0 до +100 °С включ.) ±(0,15+0,0021изм) (св. +100 до +350 °С включ.) ±(0,5+0,005Чизм) (св. +350 до +400 °С) |
0618 0071 |
Температура (термопреобразователь сопротивления Pt100), °С |
- |
от -100 до +265 |
±(0,3+0,003^изм|) |
Примечания:
|
Таблица 7 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровым измерительным зондом 0635 0551
Артикул |
Измеряемая величина (тип чувствительного элемента) |
Диапазон показаний, лк |
Диапазон измерений, лк |
Пределы допускаемой относительной погрешности измерений |
0635 0551 |
Освещенность (кремниевый фотодиод) |
от 0 до 100000 |
от 0,01 до 99999 |
±15 % |
Таблица 8 - Метрологические характеристики комплектов измерительных Testo 440 при работе с цифровыми измерительными модулями
Артикул |
Измеряемая величина (тип чувствительного элемента) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
0632 1270 |
Концентрация СО (электрохимический сенсор), млн-1 |
- |
от 0 до 500 |
Основная при tраб=+20 °С: ±(3+0,1-Сео изм) |
Дополнительная: + 100 % основной погрешности при отклонении tраб на каждые 10 °С от +20 °С | ||||
0636 9730 |
Температура (терморезистор NTC), °С |
- |
от -20 до +70 |
±0,5 |
Относительная влажность (емкостный), % |
от 0 до 100 |
от 5 до 90 |
±2 | |
0636 9770 |
Температура (терморезистор NTC), °С |
- |
от -20 до +70 |
±0,5 (от -20 до +15 °С включ.) ±0,3 (св. +15 до +30 °С включ.) ±0,5 (св. +30 до +70 °С) |
Относительная влажность (емкостный), % |
- |
от 0 до 100 |
±1 (от 0 до 90 % включ.) ±(1+0,007<ЯНизм) (св. 90 до 100 %) | |
0632 1550 |
Температура (терморезистор NTC), °С |
- |
от 0 до +50 |
±0,5 |
Относительная влажность (емкостный), % |
- |
от 5 до 95 |
±5 (от 5 до 10 % включ.) ±3 (св. 10 до 90 % включ.) ±5 (св. 90 до 95 %) | |
Концентрация СО2 (инфракрасный сенсор), млн-1 |
- |
от 0 до 10000 |
±(100+0,05^ СсО2 изм) | |
Абсолютное давление, гПа |
- |
от 700 до 1100 |
±3 | |
0635 9370 |
Скорость воздушного потока (крыльчатка), м/с |
- |
от 0,1 до 15 |
±(0,2+0,015-Vw) |
Температура (терморезистор NTC), °С |
- |
от -20 до +70 |
±0,5 | |
0635 9430 |
Скорость воздушного потока (крыльчатка), м/с |
- |
от 0,3 до 35 |
±(0,1+0,05^изм) (от 0,3 до 20 м/с включ.) ±(0,2+0,05-Vhsh) (св. 20 до 35 м/с) |
Температура (терморезистор NTC), °С |
- |
от -20 до +70 |
±0,5 | |
0635 1570 |
Скорость воздушного потока (обогреваемая струна), м/с |
от 0 до 50 |
от 0,05 до 50 |
±(0,04+0,05-Vbsh) (от 0,05 до 20 м/с) ±(0,5+0,05-Vhsh) (св. 20 до 50 м/с) |
Температура (терморезистор NTC), °С |
- |
от -20 до +70 |
±0,8 (от -20 до -0,1 °С) ±0,5 (от 0 до 70 °С) | |
Относительная влажность (емкостный), % |
- |
от 5 до 95 |
±5 (от 5 до 10 % включ.) ±3 (св. 10 до 35 % включ.) ±2 (св. 35 до 65 % включ.) ±3 (св. 65 до 90 % включ.) ±5 (св. 90 до 95 %) | |
Абсолютное давление, гПа |
- |
от 700 до 1100 |
±3 | |
0635 9570 |
Скорость воздушного потока (крыльчатка), м/с |
- |
от 0,6 до 50 |
±(0,2+0,015^изм) (от 0,6 до 25 м/с включ.) ±(0,2+0,02-Vhsh) (св. 25 до 50 м/с) |
Температура (терморезистор NTC), °С |
- |
от -10 до +70 |
±1,8 |
Окончание таблицы 8_____________________________________
Примечания:
-
1 Ссо изм — измеренное значение концентрации СО, млн-1;
-
2 Ссо2 изм — измеренное значение концентрации СО2, млн-1;
-
3 ^/изм - измеренное значение скорости воздушного потока, м/с
-
4 RH^m - измеренное значение относительной влажности, %
Таблица 9 - Метрологические характе
ристики измерительных приборов Testo 440, Testo 440 dP
Артикул
Измеряемая величина (тип чувствительного элемента)
Диапазон измерений
Пределы допускаемой абсолютной погрешности измерений
0560 4401
0560 4402
Температура
(терморезистор NTC), °С
от -50 до +150
±0,4 (от -50 до -25 °С включ.)
±0,2 (от -25 до +75 °С включ.) ±0,4 (от +75 до +100 °С включ.) ±0,005Чизм (св. +100 до +150 °С)
0560 4401
0560 4402
Температура
(термопара типа К), °С
от -200 до +1370
±(0,3+0,001' |1изм|)
0560 4402
Разность давлений, гПа
от -150 до +150
±(0,2+0,015^|Ризм|)
Примечания:
-
1 Ъпм - измеренное значение температуры, °C
-
2 Ризм - измеренное значение разности давлений, гПа
-
Таблица 10 - Основные технические характеристики комплектов измерительных Testo 440
Наименование характеристики |
Значение |
Условия эксплуатации: -температура окружающей среды, °С |
от -20 до +70 |
- аналоговые измерительные зонды | |
- измерительные приборы Testo 440 и Testo 440 dP |
от -20 до +50 |
- цифровой измерительный зонд 0635 1032 |
от -20 до +70 |
- цифровой измерительный зонд 0635 9532 |
от -10 до +70 |
- цифровой измерительный зонд 0636 9775 |
от -5 до +50 |
- цифровой измерительный зонд 0628 0152 |
от 0 до +50 |
- цифровой измерительный зонд 0635 1052 |
от 0 до +50 |
- цифровой измерительный зонд 0635 0551 |
от 0 до +50 |
- цифровой измерительный зонд 0618 0275 |
от -20 до +60 |
- цифровой измерительный зонд 0618 0073 |
от -20 до +60 |
- цифровой измерительный зонд 0618 7072 |
от -20 до +60 |
- цифровой измерительный зонд 0618 0072 |
от -20 до +60 |
- цифровой измерительный зонд 0618 0071 |
от -20 до +60 |
- цифровой измерительный модуль 0632 1270 |
от -5 до +50 |
- цифровой измерительный модуль 0636 9730 |
от -20 до +70 |
- цифровой измерительный модуль 0636 9770 |
от -20 до +70 |
- цифровой измерительный модуль 0632 1550 |
от 0 до +50 |
- цифровой измерительный модуль 0635 9370 |
от -20 до +70 |
- цифровой измерительный модуль 0635 9430 |
от -20 до +70 |
- цифровой измерительный модуль 0635 1570 |
от -20 до +70 |
- цифровой измерительный модуль 0635 9570 |
от -10 до +70 |
Температура транспортировки и хранения, °С - аналоговые измерительные зонды |
от -20 до +70 |
- измерительные приборы Testo 440 и Testo 440 dP |
от -20 до +50 |
- цифровой измерительный зонд 0635 1032 |
от -20 до +70 |
- цифровой измерительный зонд 0635 9532 |
от -10 до +70 |
- цифровой измерительный зонд 0635 9775 |
от -20 до +60 |
- цифровой измерительный зонд 0628 0152 |
от -20 до +60 |
- цифровой измерительный зонд 0635 1052 |
от -20 до +60 |
- цифровой измерительный зонд 0635 0551 |
от -20 до +50 |
- цифровой измерительный зонд 0618 0275 |
от -20 до +60 |
- цифровой измерительный зонд 0618 0073 |
от -20 до +60 |
- цифровой измерительный зонд 0618 7072 |
от -20 до +60 |
- цифровой измерительный зонд 0618 0072 |
от -20 до +60 |
- цифровой измерительный зонд 0618 0071 |
от -20 до +60 |
- цифровой измерительный модуль 0632 1270 |
от +10 до +30 |
- цифровой измерительный модуль 0636 9730 |
от -20 до +70 |
- цифровой измерительный модуль 0636 9770 |
от -20 до +70 |
- цифровой измерительный модуль 0632 1550 |
от 0 до +50 |
- цифровой измерительный модуль 0635 9370 |
от -20 до +70 |
- цифровой измерительный модуль 0635 9430 |
от -20 до +70 |
- цифровой измерительный модуль 0635 1570 |
от -20 до +70 |
- цифровой измерительный модуль 0635 9570 |
от -10 до +70 |
Элементы питания типа АА, шт. |
3 |
наносится на переднюю панель измерительных приборов Testo 440 и Testo 440 dP с помощью отдельной наклейки или на информационную этикетку, наклеенную на тыльную сторону средства измерений (рисунок 2), и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 11 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Примечание |
Комплект измерительный Testo 440 |
- |
1 шт. |
Состав в соответствии с заказом |
Элементы питания |
АА |
В соответствии с заказом |
- |
Руководство по эксплуатации |
- |
1 экз. |
на комплект (в электронном виде) |
Методика поверки |
РТ-МП-5737-442-2019 с Изменением № 1 |
1 экз. |
на комплект |
осуществляется по документу РТ-МП-5737-442-2019 с Изменением № 1 «ГСИ. Комплекты измерительные Testo 440. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 января 2020 года.
Основные средства поверки:
-
- эталонный термопреобразователь сопротивления, диапазон измерений температуры от минус 200 до плюс 600 °С, 3-й разряд по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- калибраторы температуры поверхностные КТП-1, КТП-2 (регистрационный номер в Федеральном информационном фонде 53247-13);
- калибраторы температуры JOFRA серии ATC-125 и ATC-650 (регистрационный номер в Федеральном информационном фонде 46576-11);
- калибраторы температуры CTC-1200A (регистрационный номер в Федеральном информационном фонде 18844-03);
- генератор влажного воздуха HygroGen 2 (регистрационный номер в Федеральном информационном фонде № 32405-11);
- гигрометр Rotronic модификации HygroLog NT (регистрационный номер в Федеральном информационном фонде № 64196-16);
- установки аэродинамические измерительные эталонные по Приказу Росстандарта от 25.11.2019 г. № 2815;
- измерители давления цифровые ИДЦ-2(регистрационный номер в Федеральном информационном фонде № 63682-16);
- рабочие эталоны абсолютного давления, диапазон измерений от 700 до 1100 гПа, 3 разряд по Приказу Росстандарта от 06.12.2019 г. № 2900;
-
- стандартные образцы состава искусственной газовой смеси в азоте (N2-M3-1) (регистрационный номер в Федеральном информационном фонде 10706-2015);
-
- поверочный нулевой газ (ПНГ) азот марки Б по ТУ 6-21-39-96;
-
- группа из трех эталонных светоизмерительных ламп СИС 107-1000 с цветовой температурой 2860±25 К в ранге рабочего эталона в соответствии с приказом Росстандарта от 30 декабря 2019 г. № 3460.
Допускается применение аналогичных средств поверки и стандартных образцов, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к комплектам измерительным Testo 440ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Приказ Росстандарта от 25.11.2019 г. № 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока
Приказ Росстандарта от 06.12.2019 г. № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1107 Па
Приказ Росстандарта от 30.12.2019 г. № 3460 Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений
Техническая документация Testo SE &Co. KGaA, Германия
ИзготовителиTesto SE & Co. KGaA, Германия
Адрес: Testo-Strasse 1, Lenzkirch, Deutschland, Postal Code 79853
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Testo Instruments (Shenzhen) Co. Ltd., КНР
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming NeV District, SHENZHEN Postal Code 518107 Телефон: +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
ЗаявительОбщество с ограниченной ответственностью «Тэсто Рус»
(ООО «Тэсто Рус»)
ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строченовский переулок, д. 23В, стр.1 Телефон: +7 (495) 221-62-13
Факс: +7 (495) 221-62-16
E-mail: info@testo.ru
Web-сайт: www.testo.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«12» мая 2020 г.
