№1800 от 28.08.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28738
О переоформлении свидетельства об утверждении типа средства измерений № 54338 "Датчики весоизмерительные тензорезисторные WBK" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ28 августа 2017 г.
№ 1800
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54338 «Датчики весоизмерительные тензорезисторные WBK» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского представительства «КАС КОРПОРЭЙШН» от 30 июня 2017 г. б/н приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные WBK, зарегистрированые в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56685-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 54338 «Датчики весоизмерительные тензорезисторные WBK», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56685-14, в связи с внесением изменений в документ на методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или
-
4. Контроль за исполн з| собой.
метрологии.
Заместитель Руководителя
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «28» августа 2017 г. № 1800
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные WBK
Назначение средства измеренийДатчики весоизмерительные тензорезисторные WBK (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Описание средства измеренийКонструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков WBK - сжатие. Датчики изготавливаются из нержавеющей и окрашенной стали.

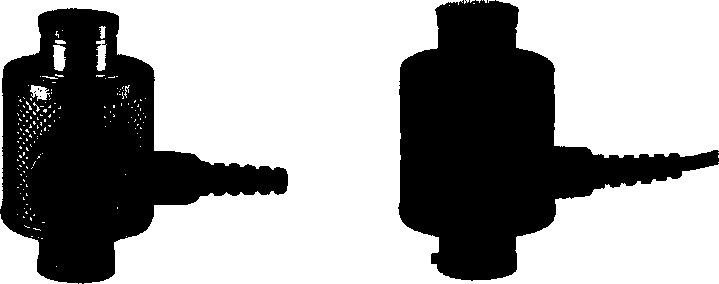

Рисунок 1 - Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков WBK имеет вид WBK-X1TX2, где:
Xi - обозначение максимальной нагрузки в тоннах;
Х2 - L (если присутствует) - входное и выходное сопротивление 1000±10 Ом. Если отсутствует -входное и выходное сопротивление 35О±3,5 Ом.
Метрологические и технические характеристикиТаблица 1
|
Модель |
WBK-10 |
WBK-20 |
WBK-25 |
WBK-30 |
WBK-50 |
|
Максимальная нагрузка диапазона измерения (Dmax), т |
10 |
20 |
25 |
30 |
50 |
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
СЗ,С4 | ||||
|
Максимальное число поверочных интервалов, nmax (Emax/v) |
3000, 4000 | ||||
|
Минимальная статическая нагрузка, (Emin), т |
0 | ||||
|
Значение поверочного интервала, v, кг |
Егпах/Птах | ||||
|
Минимальный поверочный интервал, vmjn |
Класс точности СЗ: Етах/6000 Класс точности С4: Етах/10000 | ||||
|
Номинальный относительный ВЫХОДНОЙ СИГНаЛ ПрИ Emax, мВ/В |
2 | ||||
|
Коэффициент распределения рьс |
0,7 | ||||
|
Предел допустимой нагрузки (Elim), % ОТ Етах |
150 | ||||
|
Класс влагостойкости |
СН | ||||
|
Напряжение питания, В |
10... 15 | ||||
|
Входное сопротивление, Ом |
В зависимости от исполнения: 35О±3,5 или 1000±10 | ||||
|
Выходное сопротивление, Ом |
В зависимости от исполнения: 35О±3,5 или 1000+10 | ||||
|
Особые предельные значения температуры, °C |
Класс точности СЗ: - 40 ... +50 Класс точности С4: - 20 ... +50 | ||||
|
Габаритные размеры, мм |
107x84x145 |
128x190 | |||
|
Масса, не более, кг |
4 |
7,66 | |||
Таблица 2
|
Техническая характеристика |
Значение характеристики |
|
Пределы допускаемой погрешности (шре): От 0 до 500v вкл. |
±0,35v |
|
св. 500v до 2000v вкл. |
±0,70v |
|
св. 2000v |
±l,05v |
наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
Комплектность средства измерений
-
1. Датчик.............................................................................................................................1 шт.
-
2. Дополнительные аксессуары (по заказу)..............................................................1 компл.
-
3. Паспорт............................................................................................1 экз.
Примечание. Паспорт может предоставляться в электронном виде.
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным WBKГОСТ 8.021-2015 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Техническая документация фирмы-изготовителя.
ИзготовительФирма «CAS Corporation», Республика Корея
#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
ЗаявительМОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»
Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 ИНН 9909006133
Тел/факс.: +7 (495) 784-77-47
E-mail: casrussia@globalcas.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7(495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
