УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» мая 2022 г. № 1250

Регистрационный № 83904-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные FloBoss S600+

Контроллеры измерительные FloBoss S600+ (далее - контроллеры) предназначены для измерений и преобразований электрических сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти. Контроллеры применяются в составе системы обработки информации системы измерений количества и показателей качества нефти № 1507 ПСП Пякяхинского месторождения.

Принцип действия контроллера основан на измерении и преобразовании сигналов измерительных преобразователей и расходомеров в информацию об измеряемой среде с последующим вычислением и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера (АРМ оператора).

Входные сигналы поступают в контроллер через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, другие). По полученным сигналам контроллер, с помощью заложенного в нем программного обеспечения, производит вычисления необходимых для учета и управления параметров.

Вычислительным центром контроллера являются один основной процессор и несколько вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей точкой. Это обеспечивает требуемую точность при выполнении математических операций, а целостность результирующих данных обеспечивается хранением нарастающих счетчиков в ячейках памяти с тройным резервированием (Tri-reg format).

На передней панели контроллера располагаются жидкокристаллический дисплей с подсветкой, 26-кнопочная клавиатура для локального управления контроллером и ввода данных, а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки контроллера и могут быть настроены для работы с конкретным объектом.

Контроллер позволяет осуществлять:

• - вычисление расхода по нескольким измерительным линиям;

• - расчет массы нефти по результатам прямого метода динамических измерений расхода и плотности;

• - балансирование потоков по линиям и управление общей пропускной способностью узла учета;

• - управление пробоотборным устройством;

• - управление трубопоршневой поверочной установкой (ТПУ);

- управление дозированием и загрузкой продукта;

- архивирование измеренных и вычисленных параметров в архивных базах данных произвольного типа и периодически (настраивается при конфигурировании);

- ведение журналов событий и аварий;

- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при сработке внутренних контуров самодиагностики;

- печать данных на подключенный принтер;

- управление и обмен данными с подчиненными устройствами по цифровым каналам связи;

- передачу информации в системы более высокого уровня по имеющимся интерфейсам связи.

Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.

Контроллеры содержат несколько типов памяти для хранения информации. Энергонезависимая память EPROM - для хранения операционной системы прибора, включая все функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash память - для резервного хранения конфигурации прибора. Энергонезависимая SRAM (с батарейной подпиткой) - для хранения текущей конфигурвции прибора и архивных данных. DRAM - для временного хранения информации.

К контроллерам данного типа относятся контроллеры измерительные FloBoss S600+ c заводскими номерами 20029375, 20029379.

Пломбировка контроллера осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на корпусе контроллера.

Заводской номер наносится на шильд-табличку, прикрепленную к боковой стенке корпуса контроллера.

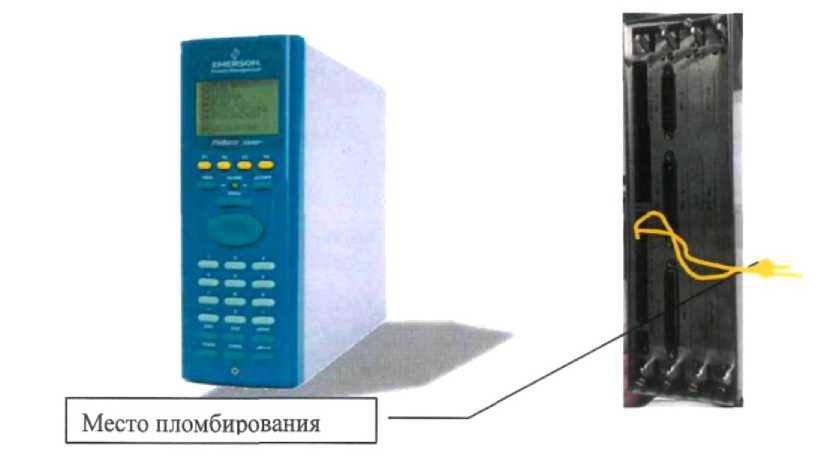

Общий вид контроллера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа

Таблица 1- Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом по нижнему краю, в центре.

Таблица 4 - Комплектность средства измерений

представлены в главе 4 документа «Контроллер измерительный FloBoss S600+. Руководство по эксплуатации».

Государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от 140^-16 до 100 А, утвержденная приказом Федерального агенства по техническому регулированию и метрологии от 01.10.2018 № 2091.

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621.

Техническая документация «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика.

Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика.

Адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725 Телефон: (860) 945-22-00

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Российская Федерация, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
