Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «5» сентября 2018 г. № 1850

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гироплатформы геодезические GYROMAT 5000

Гироплатформы геодезические GYROMAT 5000 (далее - гироплатформы) предназначена для измерений истинных азимутов ориентируемых направлений при прокладке трасс в туннелях и горных выработках, для контроля направлений при работе подземных землеройных машин, для ориентирования инерциальных, навигационных систем и других геодезических задачах, связанных с определением азимутов на широтах до 80°.

Принцип действия гироплатформ основан на свойстве главной оси маятникового гироскопа совершать под влиянием суточного вращения Земли гармонические колебания («прецессировать»), из положения равновесия, которых вычисляется плоскость истинного меридиана точки стояния гироплатформы. Положение равновесия чувствительного элемента гироскопа определяется автоматически по «точкам реверсии», в которых происходит изменение направления движения чувствительного элемента при гармонических колебаниях.

Для визуального наблюдения ориентируемых направлений на внешние цели и измерений углов между этими направлениями и направлением меридиана используются электронный тахеометр Leica серий TS11 (рег. № 46980-11), TS16, TS60 (рег. № 61950-15), TS50, TM50 (рег. № 56482-14), MS60 (рег. № 61950-15), TDRA6000 (рег. № 48063-11) (далее - тахеометр) или электронный теодолит Leica ТМ6100А (рег. № 58824-14) (далее - теодолит), закрепленный на верхней части корпуса гироплатформы. Связь между компьютером гироплатформы и тахеометром (теодолитом) осуществляется на программном уровне путем передачи сигналов через интерфейсный кабель.

Конструктивно гироплатформы собраны в корпусе цилиндрической формы, на верхнем торце которого установлен тахеометр (теодолит).

Основной частью гироплатформ является маятниковый гироскоп, с помощью которого определяется направление на истинный меридиан (направление на географический север). Маятниковый гироскоп поддерживается на ленточном подвесе внутри корпуса.

К боковой поверхности корпуса прикреплены две идентичных панели с дисплеями для отображения измерительной и служебной информации, с кнопками управления гироплатформами и двумя портами RS232 (один для соединения с тахеометром (теодолитом), другой -с персональным компьютером) и разъем для зарядки внутреннего аккумулятора.

Гироплатформы имеют встроенный компьютер для вычислений углов между направлением на север и ориентируемыми направлениями.

Гироплатформы имеют три режима измерений, отличающихся точностью определения азимута и временем измерений.

Общий вид гироплатформ геодезических GYROMAT 5000 представлен на рисунке 1.

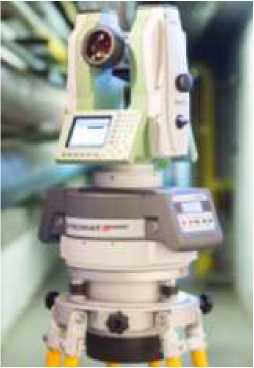

Рисунок 1 - Общий вид гироплатформ геодезических GYROMAT 5000 (с теодолитом электронным Leica ТМ6100)

Встроенное программное обеспечение (далее - ПО) предназначено для управления работой гироплатформы, включая ее внутреннее тестирование, обработки первичной измерительной информации и вычисления и индикации значений измеряемой величины.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП АПМ 12-15 «Гироплатформы геодезические GYROMAT 5000. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» 14.04.2015 г.

Основные средства поверки:

- полигон геодезический эталонный ПГЭ-СГГА (рег. № 41903-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке

приведены в эксплуатационном документе.

Техническая документация «Deutsche Montan Technologic GmbH», Германия

«Deutsche Montan Technologie GmbH», Германия

Адрес: Am Technologiepark 1, 45307, Essen, Germany

Телефон: +49 201 172 1970, факс: +49 201 172 1971

E-mail: dtm@dtm.de

Общество с ограниченной ответственности «Фирма Г.Ф.К.» (ООО «Фирма Г.Ф.К.») ИНН 7709296304

Адрес: 111524, г. Москва, ул. Перовская, д. 1, этаж 3, комн. 1 Телефон/факс: +7 (495) 232-6068

E-mail: info-gfk@leica-gfk.ru

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Телефон: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0 E-mail: info@tlogy.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1850

№______

Москва

О внесении изменений в описание типа на гироплатформы геодезические GYROMAT 5000

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Фирма Г.Ф.К.» от 16 апреля 2018 г. № 128 приказываю:

• 1. Внести изменения в описание типа на гироплатформы геодезические GYROMAT 5000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62377-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.
