Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП ЦТВ

Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП ЦТВ, (далее - анализаторы) предназначены для измерения параметров цифровых телевизионных (ТВ) передатчиков, уровня сигналов цифрового ТВ и характеристик трактов их передачи, фазовых и временных параметров сигналов цифрового транспортного потока.

Принцип измерения и анализа параметров сигналов цифрового ТВ основан на приёме высокочастотных аналоговых и цифровых сигналов и их цифровой обработке с использованием специального программного обеспечения, установленного в совместимый персональный компьютер (далее - ПК).

Анализаторы представляют собой блок высокой частоты (БВЧ), подключенный по интерфейсу USB 3.0 к совместимому персональному компьютеру (ПК). БВЧ содержит тюнер, обеспечивающий перенос сигнала на промежуточную частоту (ПЧ), его усиление и фильтрацию, аналого-цифровой преобразователь (АЦП), блок цифровой обработки сигналов реализующий квадратурную демодуляцию, приемо-передатчик и коммутатор интерфейса последовательного цифрового асинхронного (ИПЦА), термостатированный опорный генератор, ряд цифроаналоговых преобразователей (ЦАП). Передатчик ИПЦА или ЦАП-ы под управлением ПК формируют испытательные сигналы, подаваемые на модулирующий вход цифрового или аналогового ТВ передатчика соответственно. ВЧ сигналы с выхода передатчика, либо выхода канального фильтра (через направленный ответвитель), либо мониторингового выхода передатчика подаются на вход тюнера. Выходом тюнера является сигнал ПЧ, который оцифровывается с помощью АЦП. Из оцифрованного сигнала ПЧ формируются сигналы квадратурных каналов, которые передаются в ПК, где происходит дальнейшая обработка: демодуляция измерение и анализ результатов.

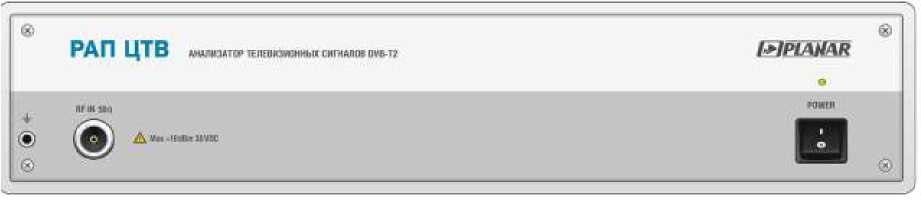

Общий вид анализаторов показан на рисунке 1.

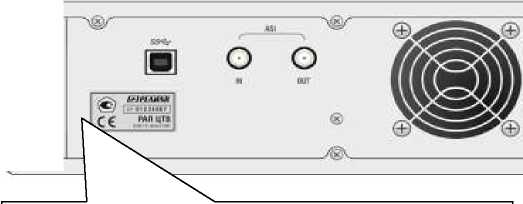

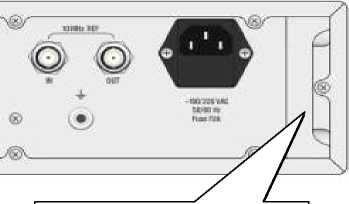

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид анализаторов

Место нанесения знака утверждения типа

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Анализаторы поставляются со встроенным программным обеспечением (ПО).

Внешний доступ к установленному ПО отсутствует. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульные листы руководства по эксплуатации и формуляра анализатора типографским способом и на заднюю панель анализатора в виде наклейки, на которой нанесены также заводской номер, год выпуска.

Таблица 4 - Комплектность средства измерений

осуществляется по документу 6684-117-21477812-2017МП «Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП ЦТВ. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16 апреля 2018 г.

Основные средства поверки:

• - тестер телерадиовещательный R&S SFE (рег. № 64298-16);

• - стандарт частоты рубидиевый FS725, (рег. № 31222-06);

• - частотомер универсальный CNT-90 (рег. № 31811-06);

• - генератор сигналов высокочастотный векторный R&S SMBV100A (рег. № 60585-15);

• - преобразователь измерительный R&S NRP-Z51 (рег. № 37008-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 55696-2013 Телевидение вещательное цифровое. Передающее оборудование для цифрового наземного телевизионного вещания DVB-T/T2. Технические требования. Основные параметры. Методы измерений

ГОСТ Р 52592-2006 Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования

Техническая документация изготовителя

Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)

ИНН 7452009474

Адрес: 454091, г. Челябинск, ул. Елькина, д. 32

Телефон: +7 (351) 72-99-777

Web-сайт: www.planarchel.ru

E-mail: welcome@planarchel.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Юридический адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7 (495) 526-63-00

Факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
