№2502 от 22.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 120941
О переоформлении свидетельства об утверждении типа средства измерений № 66714 "Системы мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL"
и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2502 от 22.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2502
22 октября 2019 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66714 «Системы мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» б/д № б/н приказываю:
-
1. Внести изменения в описание типа на системы мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68136-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 207.1-040-2016 с изменением № 1 «Системы мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 мая 2019г., и распространить действие документа на системы мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 66714 «Системы мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68136-17, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 0OE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «22» октября 2019 г. № 2502
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы мониторинга распределения температуры волоконно-оптические модульные повышенной дальности DTSXL
Назначение средства измеренийСистемы мониторинга распределения температуры волоконно-оптические модульные повышенной дальности DTSXL (далее по тексту - системы) предназначены для измерений и регистрации распределения температуры по длине одномодового волоконно-оптического кабеля типа ITU-T G.652.D или многомодового волоконно-оптического кабеля типа ITU-T G.651.1, помещенного в жидкую, газообразную или твердую среду.
Описание средства измеренийПринцип действия системы основан на эффекте Рамана или комбинационном рассеянии, которое возникает при неупругом рассеянии фотонов входного светового импульса на атомах колеблющихся молекул. В результате возникают фотоны как с меньшей энергией, чем у входного импульса, то есть с большей длиной волны, так называемые стоксовские компоненты, так и с большей энергией, то есть с меньшей длиной волны - антистоксовские. Наиболее чувствительны к изменению температуры антистоксовские компоненты, причем мерой температуры является отношение интенсивности антистоксовской компоненты к интенсивности стоксовской. Модулированный во временной области свет лазера направляется в световод кабеля, после чего в любой точке вдоль волокна возникает комбинационный рассеянный свет, излучаемый во всех направлениях. Часть комбинационного рассеянного света движется в обратном направлении к блоку формирования сигнала. Затем выполняется спектральная фильтрация света обратного рассеяния, его преобразование в измерительных каналах в электрические сигналы, усиление и электронная обработка. В качестве промежуточного результата получают кривые комбинационного обратного рассеяния, как функцию длины кабеля. Интенсивность обратного рассеяния пропорциональна интенсивности соответствующего комбинационного рассеяния. Из отношения кривых обратного рассеяния получают температуру волокна вдоль всего световодного кабеля.
Системы мониторинга распределения температуры волоконно-оптические модульные повышенной дальности DTSXL конструктивно состоят из следующих модулей и компонентов:
-
- основной модуль со встроенными функциями связи DTSX3000 (моделей DTSX3000-S, DTSX3000-N, DTSX3000-M, DTSX3000-L);
-
- базовый модуль DTSBM10, в который устанавливаются основной модуль, модуль источника питания, модуль центрального процессорного устройства (далее - ЦПУ) и модуль оптического переключателя;
-
- модуль оптического переключателя DTOS (моделей DTOS2L, DTOS4L, DTOS16L, отличающихся друг от друга количеством измерительных каналов для подключения волоконнооптического кабеля);
-
- модуль источника питания типов NFPW426, NFPW441, NFPW442, NFPW444 (модуль STARDOM, обеспечивающий питание для системы DTSXL);
-
- модуль ЦПУ типа NFCP050 (модуль STARDOM с функциями ЦПУ, опционально);
- комплект для монтажа в стойку DTRK10 (опционально);
- оптоволоконный кабель в защитной оболочке или без неё.

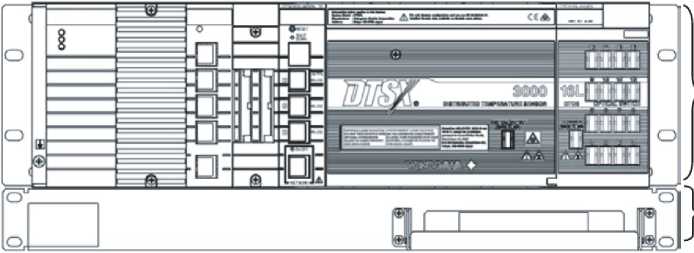

Модули, входящие в состав систем мониторинга распределения температуры волоконнооптических модульных повышенной дальности DTSXL приведены на рисунке 1.
Модуль источника питания Модуль ЦПр/ Распределенный датчик температуры DTSX3000
Модуль оптического переключателя
<-----\
Рисунок 1 - Модули, входящие в состав систем мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL
Базовый модуль
Системы мониторинга распределения температуры волоконно-оптические модульные повышенной дальности DTSXL отличаются друг от друга типами подключаемых волоконнооптических кабелей (далее - оптоволокно или датчики измерения температуры), количеством каналов для подключения волоконно-оптического кабеля, а также метрологическими и техническими характеристиками.
При наличии встроенной поддержки протокола Modbus система DTSXL может осуществлять связь с комплексами STARDOM, CENTUM и FAST/TOOLS. При подключении к базовому модулю модуля ЦПУ модуль ЦПУ может осуществлять связь с основным модулем по протоколу Modbus (Modbus последовательный или Modbus/TCP) через соединение RS-232C или Ethernet. Для выполнения дублирования, восстановления, конфигурации сети и других операций техобслуживания к системе можно получить доступ с помощью Web-браузера. Измерители имеют встроенные функции самодиагностики, обнаружения неисправности оптоволокна и др.

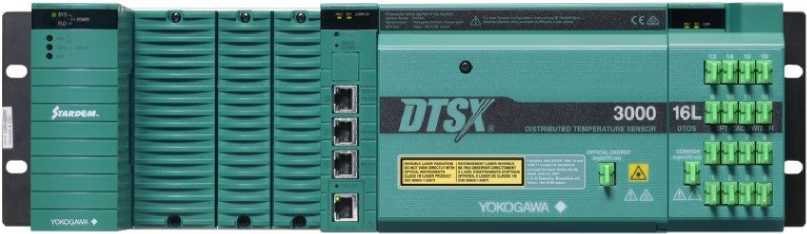

Общий вид систем мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL приведен на рисунке 2.
Пломбирование систем мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL не предусмотрено.
Рисунок 2 - Общий вид систем мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL

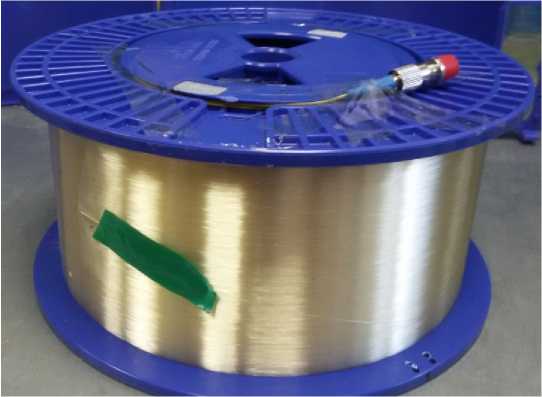

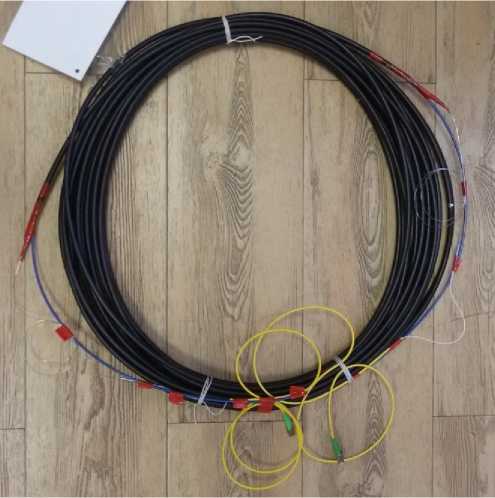

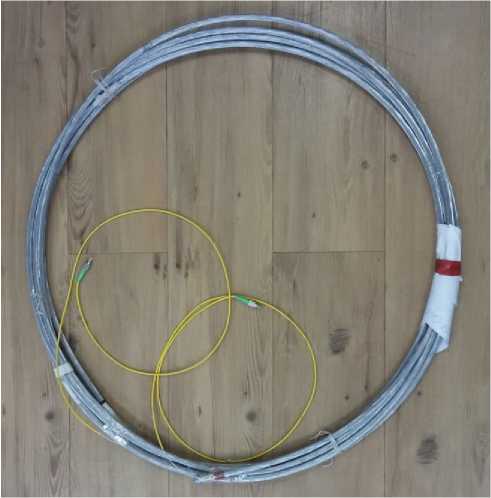

Общий вид волоконно-оптических кабелей для систем мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL приведен на рисунке 3. В зависимости от измеряемой температуры кабели могут быть выполнены в защитной оболочке, отличной от приведенных на фотографиях, но при этом, сами кабели должны соответствовать типу ITU-T G.651.1 (многомодовый кабель по стандарту МЭК 60793-2-10 A1a.1) и типу ITU-T G.652.D (одномодовый кабель по стандарту МЭК 60793-2-50 B1.3).
Рисунок 3 - Общий вид волоконно-оптических кабелей для систем мониторинга распределения температуры волоконно-оптических модульных повышенной дальности DTSXL
Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО систем распределенного датчика температуры повышенной дальности серии DTSXL приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
S9575TF |
|
Номер версии (идентификационный номер) ПО |
не ниже R1.03.01 |
|
Цифровой идентификатор программного обеспечения |
не доступен |
Автономная часть ПО состоит из двух частей: ПО для конфигурации измерений и отображения результатов измерений (DTAP3000) (опция) и ПО преобразования данных измерений в формат WITSML (DTAP3000D) (опция).
ПО DTAP3000 имеет следующие функции: измерения, обработки данных, обнаружения, управления данными, преобразования данных LAS, передачи данных, диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя. ПО DTAP3000D предназначено для конфигурации и преобразования данных в формат WITSML в процессе измерений, а также для управления данными WITSML.
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики систем мониторинга распределения температуры волоконнооптических модульных повышенной дальности DTSXL приведены в таблицах 2, 3.
Таблица 2 - Метрологические и технические характеристики системы при использовании многомодового волоконно-оптического кабеля типа ITU-T G.651.1 (по стандарту МЭК 60793-2-10 A1a.1)
|
Наименование характеристики |
Значение характеристики для моделей основного модуля | |||
|
DTSX3000-S |
DTSX3000-N |
DTSX3000-M |
DTSX3000-L | |
|
Диапазон измерений температуры, °C(1): |
от -196 до +800 | |||
|
Диапазон показаний температуры, °C: |
от -220 до +800 | |||
|
Пределы допускаемой абсолютной погрешности при времени измерений 600 с, °С: | ||||
|
- в диапазоне измерений от -40 до +80 °С включ.; |
±1 | |||
|
- в остальном диапазоне измерений |
±6 | |||
|
Разрешение выборки (в зависимости от общей длины оптоволокна), м: | ||||
|
- при длине оптоволокна до 6 км включ.; |
0,5; 1; 2 |
0,5; 1; 2 |
0,5; 1; 2 |
0,5; 1; 2 |
|
- при длине оптоволокна св. 6 до 10 км включ.; |
0,5; 1; 2 |
0,5; 1; 2 |
0,5; 1; 2 |
0,5; 1; 2 |
|
- при длине оптоволокна св. 10 до 16 км включ.; |
- |
0,5; 1; 2 |
0,5; 1; 2 |
0,5; 1; 2 |
|
- при длине оптоволокна св. 16 до 20 км включ.; |
- |
- |
1; 2 |
1; 2 |
|
- при длине оптоволокна св. 20 до 30 км включ.; |
- |
- |
1; 2 |
1; 2 |
|
- при длине оптоволокна св. 30 до 50 км |
- |
- |
- |
2 |
|
Пространственное разрешение (для диапазона измеряемого расстояния не более 16 км и разрешения выборки 0,5 м), м, не более (2) |
1 | |||
|
Пространственное разрешение (для диапазона измеряемого расстояния 16 км и разрешения выборки 0,5 м), м, не более (2) |
2 | |||
|
Пространственное разрешение (для диапазона измеряемого расстояния 30 км и разрешения выборки 0,5 м), м, не более (2) |
5 | |||
|
Пространственное разрешение (для диапазона измеряемого расстояния 50 км и разрешения выборки 0,5 м), м, не более (2) |
8 | |||
|
Наименование характеристики |
Значение характеристики для моделей основного модуля | |||
|
DTSX3000-S |
DTSX3000-N |
DTSX3000-M |
DTSX3000-L | |
|
Разрешение температуры для односторонних измерений (при +20 °С, времени измерений 600 с и в зависимости от длины оптоволокна) (3), °С: | ||||
|
°С: - при длине оптоволокна до 6 км включ.; |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
|
- при длине оптоволокна св. 6 до 10 км включ.; |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
|
- при длине оптоволокна св. 10 до 16 км включ.; |
- |
±0,06 |
±0,06 |
±0,06 |
|
- при длине оптоволокна св. 16 до 20 км включ.; |
- |
- |
±0,2 |
±0,2 |
|
- при длине оптоволокна св. 20 до 30 км включ.; |
- |
- |
±0,2 |
±0,2 |
|
- при длине оптоволокна св. 30 до 50 км |
- |
- |
- |
±2,6 |
|
Время измерений, с, не менее |
10 | |||
|
Диапазон измеряемого расстояния (длина оптоволокна), км, не более |
6; 10 |
6; 10; 16 |
6; 10; 16; 20; 30 |
6; 10; 16; 20; 30; 50 |
|
Тип оптического волокна (по стандарту МЭК 60793-2-10 A1a.1) |
ITU-T |
' G.651.1 | ||
|
Тип источника излучения |
Импульсный | |||
|
Длина волны источника излучения, нм |
1552 | |||
|
Максимальная средняя мощность излучения, Вт: |
3,8 | |||
|
Напряжение питания, В |
от 10 до 30 (постоянного тока); от 21,6 до 31,2 (постоянного тока); от 100 до 120 (переменного тока); от 220 до 240 (переменного тока) | |||
|
Частота переменного тока, Гц |
от 47 до 66 | |||
|
Мощность, Вт:
|
16 2,1 | |||
|
Диаметр оболочки оптоволокна, мкм |
от 123 до 127 | |||
|
Диаметр сердцевины, мм |
от 47 до 53 | |||
|
Габаритные размеры измерителя (ширинахвысотахглубина) без выступающих частей, мм, не более: |
197,8Х132,0Х162,2 | |||
|
Масса, кг, не более: |
2,5 | |||
|
Средняя наработка на отказ, ч |
130000 | |||
|
Расчетный срок службы, лет |
10 | |||
|
Наименование характеристики |
Значение характеристики для моделей основного модуля | |||
|
DTSX3000-S |
DTSX3000-N |
DTSX3000-M |
DTSX3000-L | |
|
Рабочие условия эксплуатации:
|
от -196 до +800 от -40 до +65(4) 80 (без конденсации) | |||
|
Примечания:
| ||||
Таблица 3 - Метрологические и технические характеристики системы с основными модулями моделей DTSX3000-S, DTSX3000-N,
DTSX3000-M при использовании одномодового волоконно-оптического кабеля типа ITU-T G.652.D (по стандарту МЭК 60793-2-50 B1.3)
|
Наименование характеристики |
Значение характеристики для моделей основного модуля | ||||
|
DTSX3000-S |
DTSX3000-N |
DTSX3000-M | |||
|
Диапазон измерений температуры, °C(1): |
от -196 до +800 | ||||
|
Диапазон показаний температуры, °C: |
от -220 до +800 | ||||
|
Пределы допускаемой абсолютной погрешности при времени измерений 600 с, °С: | |||||
|
- в диапазоне измерений от -40 до +80 °С включ. |
±1 | ||||
|
- в остальном диапазоне измерений |
±6 | ||||
|
Разрешение выборки (в зависимости от общей длины оптоволокна), м: | |||||
|
- при длине оптоволокна до 6 км включ.; |
0,5; 1; 2 | ||||
|
- при длине оптоволокна св. 6 до 10 км включ.; |
0,5; 1; 2 | ||||
|
- при длине оптоволокна св. 10 до 16 км включ.; |
0,5; 1; 2 | ||||
|
- при длине оптоволокна св. 16 до 20 км включ.; |
0,5; 1; 2 | ||||
|
- при длине оптоволокна св. 20 до 30 км включ.; |
1; 2 | ||||
|
Пространственное разрешение (для диапазона измеряемого расстояния не более 16 км и разрешения выборки 0,5 м), м, не более (2) |
1 | ||||
|
Пространственное разрешение (для диапазона измеряемого расстояния 16 км и разрешения выборки 0,5 м), м, не более (2) |
2 | ||||
|
Пространственное разрешение (для диапазона измеряемого расстояния 30 км и разрешения выборки 0,5 м), м, не более (2) |
5 | ||||
|
Разрешение температуры для односторонних измерений (при +20 °С, времени измерений 600 с) (3), °С | |||||
|
- при длине оптоволокна до 6 км включ.; |
±0,2 |
±0,2 |
±0,2 | ||
|
- при длине оптоволокна св. 6 до 10 км включ.; |
±0,2 |
±0,2 |
±0,2 | ||
|
- при длине оптоволокна св. 10 до 16 км включ.; |
- |
±0,3 |
±0,3 | ||
|
- при длине оптоволокна св. 16 до 20 км включ.; |
- |
- |
±1,2 | ||
|
- при длине оптоволокна св. 20 до 30 км включ.; |
- |
- |
±1,2 | ||
|
Время измерений, с, не менее |
10 | ||||
|
Диапазон измеряемого расстояния (длина оптоволокна), км, не более |
6; 10 |
6; 10; 16 |
6; 10; |
16; 20; 30 | |
|
Тип оптического волокна (по стандарту МЭК 60793-2-50 B1.3) |
ITU-T G.652.D | ||||
|
Тип источника излучения |
Импульсный | ||||
|
Длина волны источника излучения, нм |
1552 | ||||
|
Наименование характеристики |
Значение характеристики для моделей основного модуля |
|
DTSX3000-S DTSX3000-N DTSX3000-M | |
|
Максимальная средняя мощность излучения, Вт: |
3,8 |
|
Напряжение питания, В |
от 10 до 30 (постоянного тока); от 21,6 до 31,2 (постоянного тока); от 100 до 120 (переменного тока); от 220 до 240 (переменного тока) |
|
Частота переменного тока, Гц |
от 47 до 66 |
|
Мощность, Вт:
|
2,1 16 |
|
Диаметр оболочки оптоволокна, мкм |
от 124 до 126 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: |
197,8Х132,0Х162,2 |
|
Масса, кг, не более: |
2,5 |
|
Средняя наработка на отказ, ч |
130000 |
|
Расчетный срок службы, лет |
10 |
|
Рабочие условия эксплуатации:
|
от -196 до +800 от -10 до +60(4) 80 (без конденсации) |
|
Примечания:
| |
наносится на титульный лист Руководства по эксплуатации типографским способом или на панели прибора.
Комплектность средства измеренийКомплектность поставки систем мониторинга распределения температуры волоконнооптических модульных повышенной дальности DTSXL приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование и обозначение |
Количество |
|
Система мониторинга распределения температуры волоконно-оптическая модульная повышенной дальности DTSXL |
1 шт. (типы и количество модулей в соответствии с заказом) |
|
Волоконно-оптический кабель |
1 шт. (тип и количество в соответствии с заказом) |
|
Волоконно-оптический кабель для поверки длиной не менее 300 м |
1 шт. (количество и тип в соответствии с заказом) |
|
Диск с калибровочными значениями |
1 шт. |
|
Диск с ПО DTAP3000 (по дополнительному заказу) |
1 шт. |
|
Набор кабелей для подключения питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 207.1-040-2016 с изменением № 1 |
1 шт. |
|
Диск с ПО DTAP3000D (по дополнительному заказу) |
1 шт. |
|
Модуль NFCP050 (по дополнительному заказу) |
1 шт. |
|
Комплект DTRK10 (по дополнительному заказу) |
1 шт. |
осуществляется по документу МП 207.1-040-2016 c изменением № 1 «Системы мониторинга распределения температуры волоконно-оптические модульные повышенной дальности DTSXL.
Методика поверки», утверждённому ФГУП «ВНИИМС» 20.05.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный № 19916-10);
Рабочие эталоны 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи
термоэлектрические эталонные ТППО (регистрационный № 19254-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (регистрационный № 56927-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам мониторинга распределения температуры волоконно-оптическим модульным повышенной дальности DTSXL
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры
МЭК 61757-2-2:2016 Волоконно-оптические датчики. Часть 2-2. Измерение Температуры. Распределенные измерения
Техническая документация фирмы-изготовителя
ИзготовительYokogawa Electric Corporation, Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo, 180-8750 Japan;
Тел.: 81-422-52-5673
Web-сайт: www.yokogawa.com
ЗаявительООО «Иокогава Электрик СНГ»
ИНН: 7703152232
Адрес: 129090, г.Москва, Грохольский пер., д.13, строение 2
Тел./факс: (495) 737-78-68 / 737-78-69;
Web-сайт: www.yokogawa.ru
E-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
