МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

26 июня 2024 г.

1531

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

2. Утвердить измененные описания

прилагаемые к настоящему приказу.

3. Распространить действие методик установленных согласно приложению

на средства измерений, находящиеся в эксплуатации.

4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

5. Контроль за исполнением настоящего приказа оставляю за собой.

типов средств

поверки средств к настоящему

измерений,

приказу,

Заместитель Руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии 2024 г. № _^бб

от « _^6 »

июта

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика

поверки

Добавляемый изготовитель

_______2_______

Блоки информационноизмерительные

3 (БИИ)

4 образец блоков информационн

о-

измерительны х (БИИ), зав.

№ 4669451500003 6 (модуль аналогового

ввода

КУНИ.467439. 042-12 (TK-ABB2-2-Д200мм), зав.

№ 4674390517001 5; модуль аналогового

ввода

62585-21

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук» (АО «ЭЗАН»), Московская обл., г. Черноголовка

МП 201-001

2021

МП 201/2

009-2024

Дата утверждения акта испытаний

11 25.04. 2024

Заявитель

Акционерное общество «Экспериментальн ый завод научного приборостроения со Специальным конструкторским бюро Российской академии наук» (АО «ЭЗАН»), Московская обл., г. Черноголовка

Юридическое лицо, проводившее испытания

13 ФГБУ «ВНИИМС», г. Москва

Приказ Росстандарта №1531 от 26.06.2024, https://oei-analitika.ru

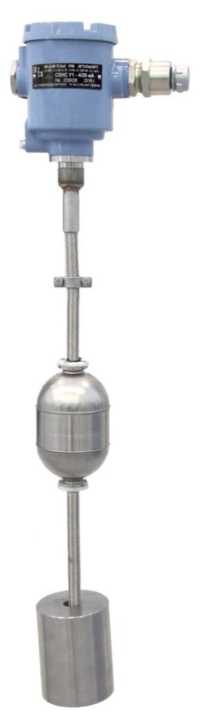

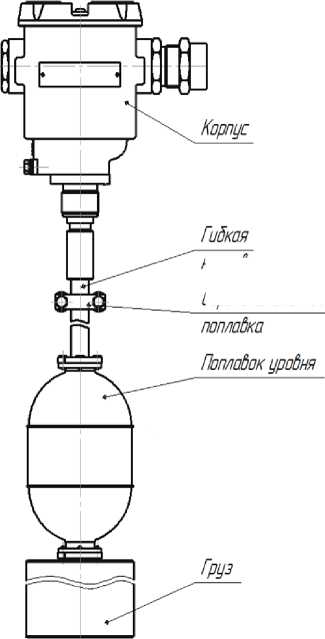

Уровнемеры

«СЕНС У»

КУНИ.467439. 042-13 (ТК-AIN2-2-D200mm), зав.

№ 4674390518000

1; преобразовате ль линейных перемещений ДОП-05, зав.

№ 002; модуль аналогового ввода КУНИ.467439.

026-01 (TK-AIN-4-20mA), зав. № 4674390170001

2) СЕНС У1 А-1D18-L25000-

D78x132xd25-

НЖ-Modbus зав. №42459, 42460

76009-19

Счетчики газа ультразвуковые с коррекцией

СГУ-Смарт

СГУ-Смарт G4 LTE NB-IoT зав. №0007996,

СГУ-Смарт G6 LoRaWAN зав.

№0007998

88131-23

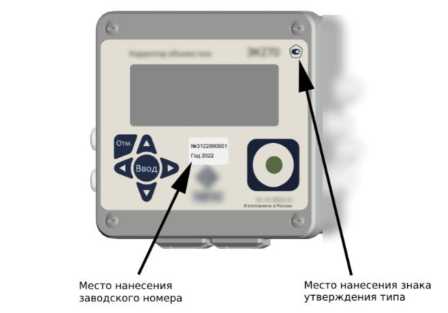

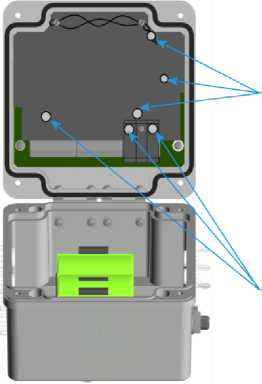

4. Корректоры объема газа

ЭК270

3123105000

88261-23

Общество с ограниченной ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл.,

г. Заречный Общество с ограниченной ответственностью «АС ТРЕЙД» (ООО «АС ТРЕЙД»), Московская обл., г. Видное

Общество с ограниченной ответственностью

МП 208-0402022

МП 1710/1

311229-2022

МП

407279.002 (с изменением

МП 208-0402022 с изменением №1

МП 1710/1311229-2022 (с изменением № 1)

МП 2203/1

311229-2024

22.04.

2024

05.03.

2024

22.03.

2024

Общество с ограниченной ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный Общество с ограниченной ответственностью «АС ТРЕЙД» (ООО «АС ТРЕЙД»), Московская обл., г. Видное

Общество с ограниченной ответственностью

ФГБУ «ВНИИМС», г. Москва

ООО ЦМ «СТП», г. Казань

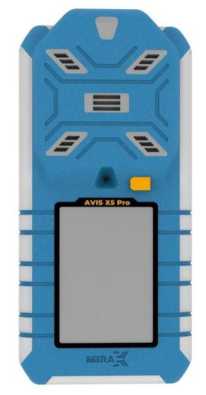

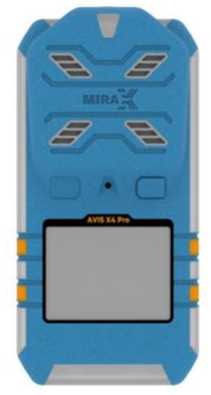

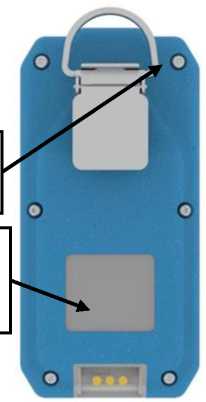

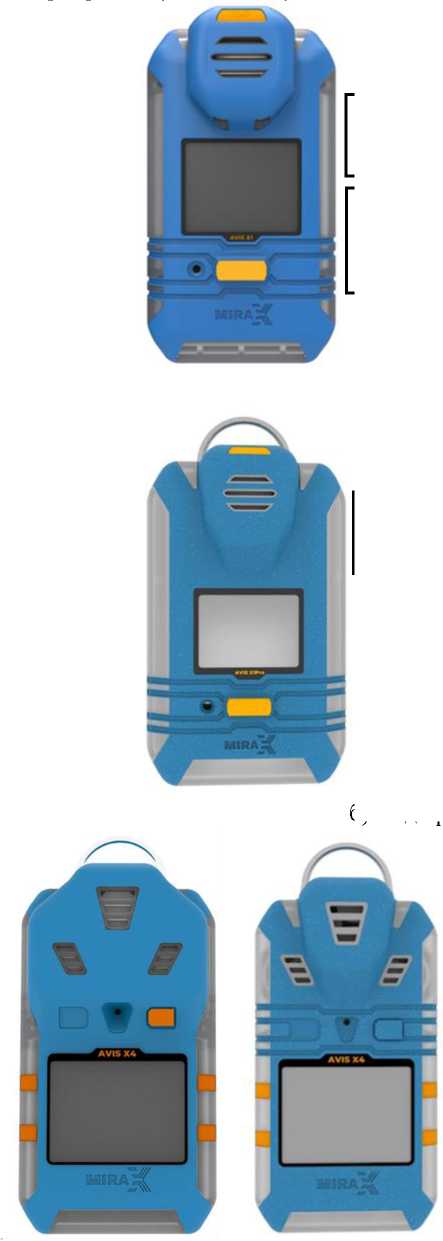

Газоанализаторы портативные

AVIS

AVIS X1, зав.

№ AVX12300099, AVIS X1, зав.

№ AVX12300130, AVIS X5 Pro, зав. № AVX5P230000 7, AVIS X4 Pro, зав. № AVX4P230027 6, AVIS X4 Pro, зав. № AVX4P230027 7, AVIS X4 Pro, зав. № AVX4P230027 8, AVIS X4 Pro, зав. № AVX4P230027 9, AVIS X4, зав. № AVX42303104, AVIS X1, зав.

№ AVX12300100, AVIS X4, зав.

№ AVX42300130

88783-23

«ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас

Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»), Пермский край, г. Чайковский

№1)

07.02.

2024

«ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г. Арзамас

Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»), Пермский край, г. Чайковский

ООО «ПРОММАШ

ТЕСТ

Метрология», Московская обл., г. Чехов

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июня 2024 г. № 1531

Регистрационный № 62585-21

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки информационно-измерительные (БИИ)

Назначение средства измерений

Блоки информационно-измерительные (далее - БИИ) предназначены для измерений и значений линейных перемещений, сигналов силы

измерительных измерительных постоянного электрического тока.

аналого-цифровых преобразований

аналого-цифровых преобразований унифицированных

Описание средства измерений

Принцип действия БИИ основан на измерении значений линейных перемещений и последующем аналого-цифровом преобразовании измеренных значений, на приеме и аналогоцифровом преобразовании унифицированных сигналов силы постоянного электрического тока, вводе/выводе дискретных сигналов, а также обработке измерительной информации и ее передаче в цифровой форме на верхний уровень автоматизированной системы управления технологическими процессами (АСУ ТП).

В состав БИИ КУНИ.466945.059 входят:

- преобразователи измерительные линейных перемещений (ПЛП) SM100, SM200, RM100 или RM200 (чувствительные элементы, с опцией температуры H до 150 °C);

- ПЛП ДОП-05 (чувствительные элементы, до 60 °C);

- модули аналогового ввода КУНИ.467439.036 (ТК-АВВ-2-100мм), КУНИ.467439.036-01 (ТК-АВВ-2-200мм), КУНИ.467439.042 (ТК-АВВ2-2-100мм), КУНИ.467439.042-01 (TK-AIN2-КУНИ.467439.042-03 (TK-AIN2-2-

КУНИ.467439.042-13 (TK-AIN2-2-

2-100mm), КУНИ.467439.042-02 (ТК-АВВ2-2-200мм),

200mm), КУНИ.467439.042-12 (ТК-АВВ2-2-Д200мм),

D200mm);

- модули аналогового ввода КУНИ.467439.026 (ТК-АВВ-4-20мА), КУНИ.467439.026-01 (TK-AIN-4-20mA);
- модули дискретного ввода;
- модули дискретного вывода;
- модуль микропроцессорный;
- модуль источника питания.

Модули из состава БИИ крепятся на DIN рейки в электротехнических шкафах программно-технических комплексов (ПТК) АСУ ТП.

Электрические сигналы от ПЛП по проводным линиям связи поступают на входы 2канальных модулей (ТК-АВВ-2-200мм), (tK-AIN2-2-100mm), КУНИ.467439.042-02 (ТК-АВВ2-2-200мм), КУНИ.467439.042-03 (ТК-AIN2-2-200mm), КУНИ.467439.042-12 (ТК-АВВ2-2-Д200мм), КУНИ.467439.042-13 (TK-AIN2-2-D200mm), в которых осуществляется последующее аналого-цифровое преобразование.

КУНИ.467439.036

КУНИ.467439.042

(ТК-АВВ-2-100мм), КУНИ.467439.036-01

(ТК-АВВ2-2-100мм), КУНИ.467439.042-01

Модули КУНИ.467439.042 отличаются от модулей КУНИ.467439.036 наличием диагностики обрыва измерительных цепей.

Печатные платы модулей КУНИ.467439.042-01 и КУНИ.467439.042-03 покрыты лаком для дополнительной защиты от внешних воздействий.

КУНИ.467439.036

КУНИ.467439.042

КУНИ.467439.036-01

КУНИ.467439.042-01

(ТК-АВВ-2-100мм),

(ТК-АВВ2-2-100мм),

(ТК-АВВ2-2-200мм), КУНИ.467439.042-03 (ТК-сигналов от ПЛП SM100, SM200, RM100 или

Модули

(ТК-АВВ-2-200мм),

(tK-AIN2-2-100mm), КУНИ.467439.042-02

AIN2-2-200mm) предназначены для приема

RM200. Модули КУНИ.467439.042-12 (ТК-АВВ2-2-Д200мм), КУНИ.467439.042-13 (TK-AIN2-2-D200mm) предназначены для приема сигналов от ПЛП ДОП-05.

Унифицированные сигналы силы постоянного электрического тока поступают на входы 4-канальных модулей КУНИ.467439.026 (ТК-АВВ-4-20мА), КУНИ.467439.026-01 (TK-AIN-4-20mA), в которых осуществляется последующее аналого-цифровое преобразование.

Модули дискретного ввода обеспечивают прием дискретных постоянного тока. Модули дискретного вывода обеспечивают вывод «сухой контакт».

Модуль микропроцессорный представляет собой устройство, опроса модулей ввода/вывода и передачи полученных данных в интерфейсам RS-485 MODBUS и Ethernet MODBUS/TCP.

сигналов напряжения дискретных сигналов предназначенное для цифровой форме по

Модуль источника питания преобразует входное напряжение 24 В постоянного тока в гальванически изолированное выходное напряжение 5 В постоянного тока, которое поступает на 10-контактный разъем локальной шины и обеспечивает питание остальных модулей.

Пломбирование БИИ не предусмотрено.

Знак поверки наносится в виде оттиска поверительного клейма на табличку, наклеиваемую на боковую сторону корпуса модуля микропроцессорного на несъемный элемент конструкции корпуса.

Заводской номер БИИ в виде цифрового обозначения наносится типографским способом на табличку, наклеиваемую на боковую сторону корпуса модуля микропроцессорного на несъемный элемент конструкции корпуса, а также указывается в паспорте. Заводские номера ПЛП и модулей из состава БИИ в виде цифрового обозначения наносятся типографским способом на таблички, наклеиваемые на боковую сторону корпуса модуля, неподвижную часть корпуса ПЛП, а также указываются в паспорте.

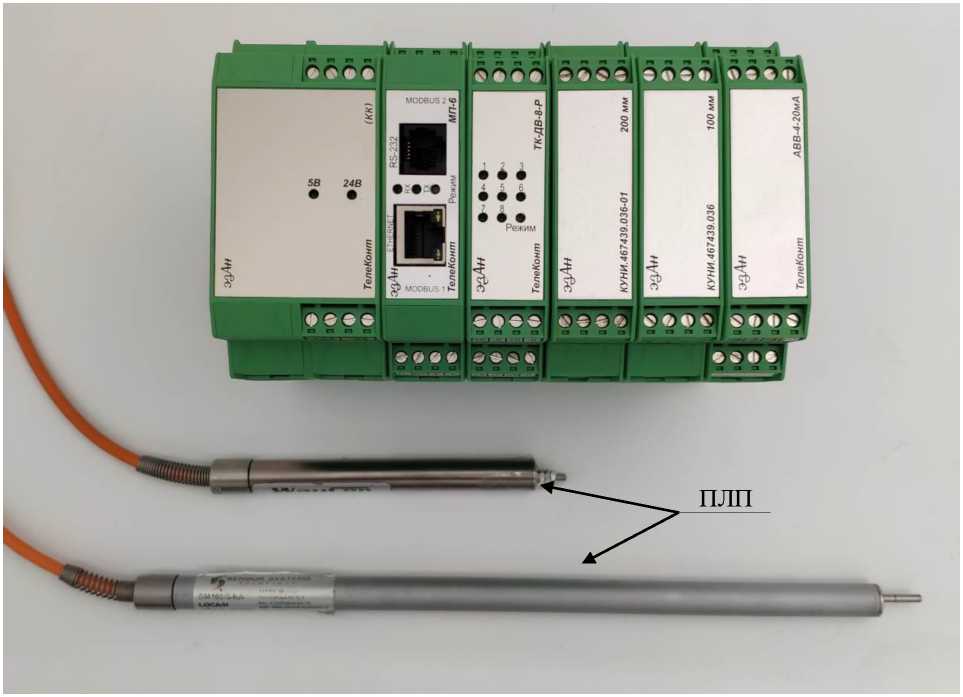

Рисунок 1 - Общий вид БИИ

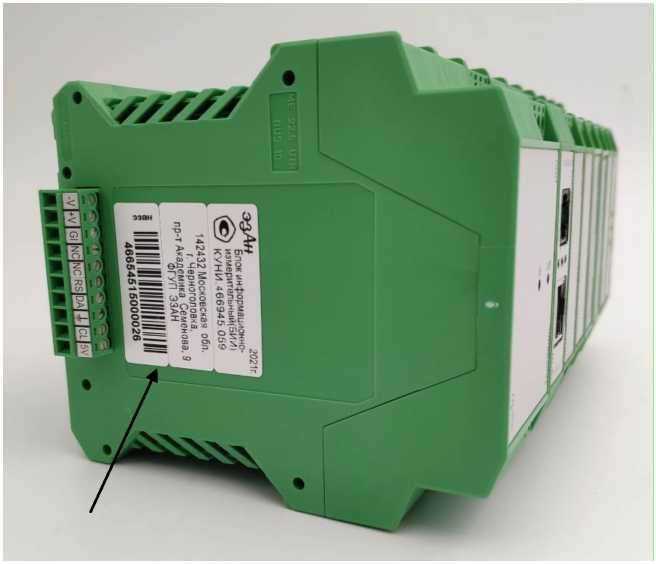

Рисунок 2 - Обозначение места нанесения заводского номера БИИ, знаков поверки и утверждения типа

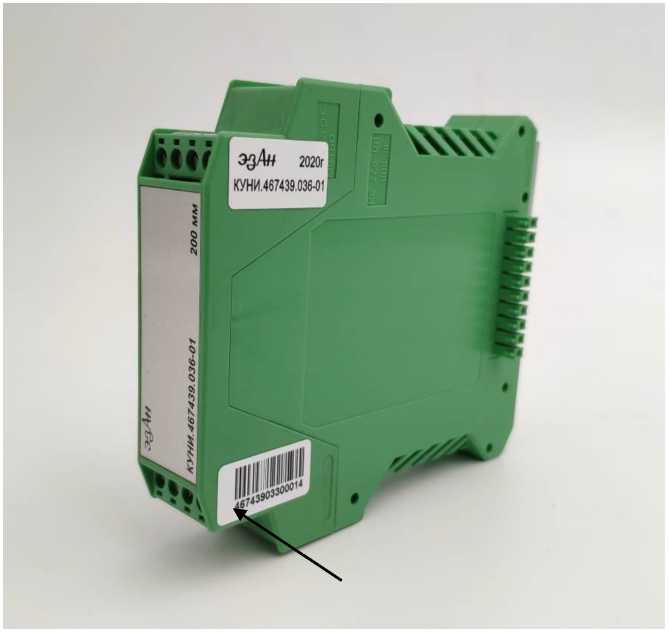

Рисунок 3 - Обозначение места нанесения заводского номера на модули из состава БИИ

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) БИИ подразделяется на встроенное ПО микроконтроллеров (далее - ВПО), установленных в модулях аналогового ввода, и ПО верхнего уровня, устанавливаемое на компьютер.

Программирование микроконтроллеров осуществляется на заводе-изготовителе (АО «ЭЗАН») специальным программатором на этапе наладки БИИ. При этом техническая возможность модификации ПО в дальнейшем отсутствует, таким образом конструкция БИИ исключает возможность несанкционированного влияния на ВПО и измерительную информацию.

ПО верхнего уровня служит для записи калибровочных данных в модули ввода и для идентификации ВПО.

аналогового

аналогового аналогового

В ПО верхнего уровня доступ к записи калибровочных данных в модули ввода осуществляется путем ввода логина и пароля, а его подключение к модулям ввода осуществляется путем демонтажа модуля с DIN рейки и установки специальной перемычки на задней панели модуля, при этом БИИ сигнализирует о выводе модуля из работы. и преднамеренных соответствии с

Степень защиты ПО верхнего уровня БИИ от непреднамеренных изменений соответствует уровню защиты «средний» в Р 50.2.077-2014.

Метрологические характеристики БИИ оцениваются с учетом компонентов, входящих в их состав.

влияния ПО всех

Таблица 1а - Идентификационные данные ПО БИИ

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВПО модулей КУНИ.467439.026 (ТК-АВВ-4-20мА), КУНИ.467439.026-01 (TK-AIN-4-20mA)	ВПО модулей КУНИ.467439.036 (ТК-АВВ-2-100мм), КУНИ.467439.036-01 (ТК-АВВ-2-200мм)	ПО технологического компьютера для калибровки измерительных каналов «TeleContTest»
Номер версии (идентификационный номер) ПО	не ниже 3	не ниже 17	не ниже 1.5.13.4
Цифровой идентификатор ПО	-	-	-
^Дру^гиеидентификационные данные	Информация о версиях ВПО содержится на главном видеокадре TeleContTest после подключения к модулям. Информация о версии TeleContTest содержится в меню помощь / о программе

Таблица 1б - Идентификационные данные ПО БИИ

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВПО модулей КУНИ.467439.042 (ТК-АВВ2-2-100мм), КУНИ.467439.042-01 (ТК-AIN2-2-100mm), КУНИ.467439.042-02 (ТК-АВВ2-2-200мм), КУНИ.467439.042-03 (ТК-AIN2-2-200mm), КУНИ.467439.042-12 (ТК-АВВ2-2-Д200мм), КУНИ.467439.042-13 (TK-AIN2-2-D200mm)
Номер версии (идентификационный номер) ПО	не ниже 1
Цифровой идентификатор ПО	-
^Дру^гиеидентификационные данные	Информация о версиях ВПО содержится на главном видеокадре TeleContTest после подключения к модулям. Информация о версии TeleContTest содержится в меню помощь / о программе

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики каналов измерений линейных перемещений

Диапазон измерений, мм	Состав канала	Пределы допускаемой абсолютной погрешности в условиях эксплуатации, мм
от 0 до 100	ПЛП SM100 (RM100) => КУНИ.467439.036 (ТК-АВВ-2-100мм) => 16 бит	±2
	ПЛП SM100 (RM100) => КУНИ.467439.042 (ТК-АВВ2-2-100мм) => 16 бит	±2
	ПЛП SM100 (RM100) => КУНИ.467439.042-01 (ТК-AIN2-2-100mm) => 16 бит	±2
от 0 до 100 от 0 до 200	ПЛП SM100/SM200 (RM100/RM200) => КУНИ.467439.036-01 (ТК-АВВ-2-200мм) => 16 бит	±2
	ПЛП SM100/SM200 (RM100/RM200) => КУНИ.467439.042-02 (ТК-АВВ2-2-200мм) => 16 бит	±2
	ПЛП SM100/SM200 (RM100/RM200) => КУНИ.467439.042-03 (ТК-Л1\2-2-200тт) => 16 бит	±2
от -100 до +100	ПЛП ДОП-05 => КУНИ.467439.042-12 (ТК-АВВ2-2-Д200мм) => 16 бит	±2
от -100 до +100	ПЛП ДОП-05 => КУНИ.467439.042-13 (ТК-ЛIN2-2-D200mm) => 16 бит	±2
Примечание - Указанный в первом столбце диапазон измерений может быть смещен относительно нуля на значение линейного перемещения, не превышающее указанную верхнюю или нижнюю границу диапазона измерений, при этом верхняя и нижняя границы указанного диапазона измерений изменяются на значение смещения

Таблица 3 - Метрологические характеристики каналов преобразования сигналов силы постоянного электрического тока

Диапазон преобразования, мА	Состав канала	Пределы допускаемой приведенной погрешности в условиях эксплуатации, % от диапазона преобразования
от 4 до 20	=> КУНИ.467439.026 (ТК-АВВ-4-20мА) => 16 бит	±0,2
от 4 до 20	=> КУНИ.467439.026-01 (TK-AIN-4-20mA) => 16 бит	±0,2

Таблица 4 - Основные технические характеристики БИИ

Наименование характеристики	Значение
Электрическая прочность изоляции цепей питания, В, не менее	500
Электрическая прочность изоляции каналов, В, не менее	500
Электрическое сопротивление изоляции, МОм, не менее	20
Параметры ввода дискретных сигналов напряжения постоянного тока
- диапазон сигнала логический «0» на входе, В	от 0 до 3
- диапазон сигнала логическая «1» на входе, В	от 18 до 48
- входной ток при входном напряжении 24 В, мА, не более	6
Параметры вывода дискретных сигналов «сухой контакт»
- коммутируемое напряжение переменного тока, В, не более	250
с частотой, Гц	50
- коммутируемый ток, А, не более	5
Питание от сети постоянного тока
- напряжение, В	от 18 до 32
Потребляемая мощность, Вт, не более	30
Условия эксплуатации:
- температура воздуха, окружающего модули БИИ, °С	от +1 до +45
- относительная влажность воздуха, окружающего модули БИИ (без конденсации влаги) при +25 °С, %	до 80
- температура воздуха, окружающего ПЛП:
для ПЛП SM100, SM200, RM100 или RM200, °С	от -40 до +150
для ПЛП ДОП-05, °С	от +1 до +60
- относительная влажность воздуха, окружающего ПЛП, %	до 100
Габаритные размеры, мм	(от 44 до 300)х99х113
Масса, кг, не более	2
Срок службы, лет, не менее	10

Знак утверждения типа

наносится печатным способом на титульный лист документа КУНИ.466945.059 РЭ «Блок информационно-измерительный (БИИ). Руководство по эксплуатации» и на модули БИИ в соответствии с рисунком 1.

Комплектность средства измерений

Таблица 5 - Комплектность БИИ

Наименование	Обозначение	Количество
Блок информационно-измерительный (БИИ) (количество модулей и ПЛП - в соответствии с картой заказа)	КУНИ.466945.059	1 шт.
Комплект документации в соответствии с ведомостью эксплуатационных документов	КУНИ.466945.059 ВЭ	1 шт.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.3 документа КУНИ.466945.059 РЭ «Блок информационноизмерительный (БИИ). Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10’¹⁶ до 100 А»;

КУНИ.466945.059 ТУ «Блоки информационно-измерительные (БИИ). Технические условия».

Правообладатель

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук» (АО «ЭЗАН») ИНН: 5031149708

Юридический адрес: 142432, Московская обл., г.о. Черноголовка,

г. Черноголовка, пр-кт академика Семенова, д. 9

Телефон: +7 (495) 993-37-57, 993-49-69, 993-49-42

Факс: +7 (496-52) 4-95-88

Web-сайт: www.ezan.ac.ru

E-mail: efse@ezan.ac.ru

Изготовитель

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук» (АО «ЭЗАН»)

ИНН: 5031149708

Адрес: 142432, Московская обл., г.о. Черноголовка, г. Черноголовка,

пр-кт академика Семенова, д. 9

Телефон: +7 (495) 993-37-57, 993-49-69, 993-49-42

Факс: +7 (496-52) 4-95-88

Web-сайт: www.ezan.ac.ru

E-mail: efse@ezan.ac.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 6

Регистрационный № 76009-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры «СЕНС У»

Назначение средства измерений

измерений уровня, и преобразования

Уровнемеры «СЕНС У» (далее - уровнемеры) предназначены для уровня раздела и температуры жидких сред в емкостях и резервуарах измеренных значений в зависимости от варианта исполнения в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART, или в цифровые кодированные сигналы на базе протоколов СЕНС и Modbus RTU.

Описание средства измерений

Уровнемеры состоят из оболочки, расположенного в ней модуля электронного, устройства крепления, поплавков с магнитами, ограничителя хода поплавка и груза. Оболочку уровнемера образует корпус уровнемера, соединенный с гибкой направляющей. На направляющей устанавливаются: устройство крепления, ограничитель хода поплавка, поплавок уровня, поплавок раздела сред (при наличии) и груз. Внутри оболочки располагается модуль электронный, состоящий из зонда, расположенного внутри направляющей, и блока обработки сигналов, расположенного в корпусе. Зонд содержит магниточувствительный элемент и интегральные датчики температуры.

Измерение уровня, уровня раздела сред основано на магнитострикционном эффекте и осуществляется следующим образом. Поплавки с магнитами свободно скользят по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня, уровня раздела сред контролируемой среды. Под действием магнитов, находящихся в поплавках, в магниточувствительном элементе зонда, возникает сигнал, соответствующий положению поплавков, т.е. соответствующие уровню, уровню раздела сред.

Измерение температуры осуществляется с помощью интегральных датчиков температуры зонда, расположенных внутри направляющей и равномерно распределенных по её длине.

Информация об уровне, уровне раздела сред и температуре контролируемой среды с зонда поступает в блок обработки сигнала, где преобразуется в соответствующие выходные сигналы уровнемера.

Уровнемеры имеют взрывозащищённое исполнение.

где В

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС У1 В-С-D-LE-F-G-H-I,

- код, определяющий материал корпуса;
- код, определяющий количество и тип кабельных вводов;
- код, определяющий вариант исполнения кабельного ввода;
- длина направляющей, в мм;
- код, определяющий пределы допускаемой основной погрешности:

0 - ±3 мм;

1 - ±2 мм;

- код, определяющий тип поплавка уровня;
- код, определяющий тип поплавка раздела сред;
- код, определяющий интерфейс (выходной сигнал) уровнемера

G

Н

I

Примечание - Коды вариантов исполнений по умолчанию не указываются.

Общий вид уровнемера представлен на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция его корпуса, устройства крепления, поплавка, ограничителей хода поплавка, груза может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено. Пломбирование уровнемеров не предусмотрено.

напраЬляющая

Ограничитель хода

Рисунок 1 - Общий вид уровнемеров

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (записывается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем.

Идентификационные данные ПО уровнемеров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	Для варианта исполнения с токовым сигналом (4 - 20) мА, совмещенным с цифровым кодированным сигналом на базе протокола HART	Для варианта исполнения с цифровыми кодированными сигналами на базе протоколов СЕНС и Modbus RTU
Идентификационное наименование ПО	-	-
Номер версии (идентификационный номер) ПО*	не ниже А170	не ниже А180
* - последний символ в номере версии сменяется по шестнадцатеричной системе счисления.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений уровня *, мм	от 0 до 25000
Пределы допускаемой основной погрешности измерений уровня измеряемой (контролируемой) среды для унифицированного токового сигнала (4 - 20) мА: - для варианта исполнения с кодом F - «1» и с диапазоном измерений уровня до 4000 мм включительно, мм	±2
- для варианта исполнения с кодом F - «0» и с диапазоном измерений уровня до 6000 мм включительно, мм - для варианта исполнения с кодом F - «1» и с диапазоном измерений уровня свыше 4000 мм, для варианта исполнения с кодом F - «0» и с диапазоном измерений уровня свыше 6000 мм, % от диа-	±3
пазона измерений.	±0,05
Пределы допускаемой основной погрешности измерений уровня измеряемой (контролируемой) среды для цифровых кодированных сигналов на базе протоколов HART, СЕНС и Modbus RTU, мм:
- для варианта исполнения с кодом F - «1»	±2
- для варианта исполнения с кодом F - «0»	±3

Наименование характеристики	Значение
Пределы допускаемой основной погрешности измерений уровня раздела сред по цифровому кодированному сигналу на базе протоколов СЕНС и Modbus RTU, мм: - для варианта исполнения с кодом F - «1» - для варианта исполнения с кодом F - «0»	±2 ±3
Вариация показаний измерений уровня измеряемой (контролируемой) среды, уровня раздела сред	не превышает пределов допускаемого значения основной погрешности
Пределы допускаемой дополнительной погрешности измерений уровня измеряемой (контролируемой) среды, уровня раздела сред на каждые 10 °С изменения температуры окружающей или температуры измеряемой (контролируемой) среды от температуры нормальных условий (20 °С) **, % от диапазона измерений: - для унифицированного токового сигнала (4 - 20) мА		±0,05
- для цифровых кодированных сигналов на базе протоколов СЕНС, Modbus RTU и HART		±0,02
Пределы допускаемой основной погрешности измерений температуры измеряемой (контролируемой) среды, °C: - в диапазоне св. минус 20 до 70 °C включ. - в диапазонах св. минус 40 до минус 20 °C включ. и св. 70 до 100 °C включ. - в диапазоне от минус 50 до минус 40 °C включ.	±0,4 ±0,5 ±0,7
* - диапазон измерений уровня зависит от заказа; ** - рассчитывается по наибольшему значению отклонения температуры.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон температур окружающей среды, °С	от -50 до +60
Диапазон температур измеряемой (контролируемой) среды, °С	от -50 до +100
Максимальное давление измеряемой (контролируемой) среды, МПа	0,05
Напряжение питания постоянного тока, В: - для варианта исполнения с унифицированным токовым сигналом (4 - 20) мА, совмещённым с цифровым кодированным сигналом на базе протокола HART - для варианта исполнения с цифровыми кодированными сигналами на базе протоколов СЕНС и Modbus RTU	от 9 до 30 от 6 до 50
Потребляемая мощность, Вт, не более: - для варианта исполнения с унифицированным токовым сигналом (4 - 20) мА, совмещённым с цифровым кодированным сигналом на базе протокола HART - для варианта исполнения с цифровыми кодированными сигналами на базе протоколов СЕНС и Modbus RTU	1 0,6
Выходные сигналы	(4 - 20) мА, HART
Выходные сигналы	СЕНС, Modbus RTU

Наименование характеристики	Значение
Габаритные размеры корпуса уровнемера, мм, не более
- длина	300
- ширина	110
- высота	150
Исполнение по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008	N1
Масса уровнемера, кг, не более	20
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015	IP66
Средняя наработка на отказ, ч, не менее	100000
Маркировка взрывозащиты: - для варианта исполнения с унифицированным токовым сигналом (4 - 20) мА, совмещённым с цифровым кодированным сигналом на базе протокола HART	0Ex ia IIB T5 Ga X
- для варианта исполнения с цифровыми кодированными сигналами на базе протоколов СЕНС и Modbus RTU	Ga/Gb Ex ia/db IIB T3 X

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4

Наименование	Обозначение	Количество
Уровнемер	СЕНС У	1 шт.
Паспорт	СЕНС.407629.ХХХ ПС*	1 экз.
Руководство по эксплуатации	СЕНС.407629.ХХХ РЭ*	1 экз.**
* - числовой шифр ХХХ определяется заказом; ** - поставляется 1 экземпляр на партию, направляемую в один адрес, и дополнительно - по
заказу.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и принцип работы» руководства по эксплуатации уровнемера.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

СЕНС.407629.003ТУ Уровнемеры «СЕНС У». Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

ИНН 5838002196

Тел/факс: (8412) 65-21-00

Е-mail: info@nppsensor.ru

http//:www.nppsensor.ru

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 6

Регистрационный № 88131-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые с коррекцией СГУ-Смарт

Назначение средства измерений

Счетчики газа ультразвуковые с коррекцией СГУ-Смарт (далее - счетчик) предназначены для измерения объема газа, приведенного к температуре плюс 20 °С, и вычисления объема газа, приведенного к стандартным условиям.

Описание средства измерений

Принцип действия счетчика основан на измерении разности времени перемещения коротких импульсов по направлению потока газа и против него между электроакустическими преобразователями, которая прямо пропорциональна средней скорости потока газа и, соответственно, объему газа, прошедшего через счетчик. Для вычисления объема газа, приведенного к температуре 20 °С, используются данные, поступающие со встроенного датчика температуры.

Счетчики имеют моноблочную конструкцию и состоят из первичного преобразователя, имеющего литой корпус из сплава ЦАМ и образующего измерительный канал с электроакустическими преобразователями, контрольного блока с платой управления, вычисления и хранения данных, жидкокристаллического индикатора (далее - ЖКИ), преобразователя температуры, запорного клапана и автономного источника питания контрольного блока в виде литиевой батареи размера D.

Контрольный блок закрыт пластмассовой панелью с прозрачным окном для считывания показаний с ЖКИ счетчика. На панели, расположены: оптический инфракрасный порт (далее - ИК порт) и кнопка управления.

Контрольный блок управляет вычислением и хранением данных, выводом данных на ЖКИ, запорным клапаном, оптическим ИК портом, калибровкой счетчика (через ИК порт), приведением объема газа к температуре плюс 20 °С, взаимодействует с коммуникационным модулем через последовательный интерфейс.

Счетчики выпускаются типоразмеров G4, G6 в зависимости от диапазона измерений объемного расхода газа.

Счетчики выпускаются с различными версиями программного обеспечения (далее -ПО), которые отличаются наличием функции коррекции по давлению. Счетчики с версией ПО от 0-3-1-4 (V.3.1.4) до 0-3-1-7 (V.3.1.7) измеряют объем газа, приведенный к температуре плюс 20 °С. Счетчики с версией ПО 0-3-1-8 (V.3.1.8) и выше измеряют объем газа, приведенный к температуре плюс 20 °С и вычисляют объем газа, приведенный к стандартным условиям, с учетом значения абсолютного давления, принятого в качестве условно-постоянной величины, которое вводится через сервер информационной системы.

В зависимости от исполнения в правой части корпуса первичного преобразователя располагается коммуникационный модуль, состоящий из модуля передачи данных по сети GSM, LTE NB-IoT, или LoRaWAN модуля передачи данных по радиоканалу малого радиуса действия на частоте 433 МГц (RF), а также второй литиевой батареи размера D.

Коммуникационный модуль предназначен для:

- дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренном значении температуры газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;
- передачи команд управления клапаном в контрольный блок счетчика через последовательный интерфейс;
- накопления архивных данных;
- информационного взаимодействия с сервером информационной системы по каналу GSM/GPRS, LTE NB-IoT, или LoRaWAN;
- передачи данных и приема команд управления по радиоканалу малого радиуса действия на частоте 433 МГц (RF).

Счетчик имеет архивную базу. Архивные записи формируются один раз в сутки в заданное в настройках счетчика время (отчетный час).

Всего счетчик может хранить до 120 суточных архивных записей за последние четыре месяца: измеренный объем газа, приведенный к температуре плюс 20 °С, параметры состояния счетчика.

На ЖКИ выводятся следующие параметры:

- номер версии метрологически значимой части программного обеспечения (контрольного блока);
- состояние клапана;
- мгновенный расход, м³/ч;
- суммарный объем газа, приведенный к температуре плюс 20 °С, м³;
- идентификационный номер (ID) счетчика;
- значение температуры;
- низкий уровень заряда батареи контрольного блока;
- режим передачи данных.

В зависимости от заказа конфигурации вывода информации через GSM-RF коммуникационные модули могут дистанционно передавать следующие параметры:

- заводской (серийный) номер;
- суммарный объем газа, м³, прошедший через счетчик и автоматически приведенный к температуре плюс 20 °С;
- температуру газа, °С;
- напряжение встроенного источника питания коммуникационного модуля, В;
- время наработки счетчика, ч;
- уровень принятого сигнала GSM;
- период передачи данных;
- состояние отсечного клапана;
- состояние счетчика;
- номер версии программного обеспечения коммуникационного модуля.

Структура условного обозначения счетчика:

СГУ-Смарт [1] [2] [3] G[4], где:

[1] - наличие встроенного клапана (V);
[2] - наличие коммуникационного модуля с технологией передачей данных GSM, или LTE NB-IoT, или LoRaWAN;
[3] - наличие коммуникационного модуля с передачей данных по радиоканалу (RF);
[4] - значения номинального расхода, м³/ч.

Заводской номер в виде арабских цифр наносится на маркировочную табличку на лицевой стороне счетчика методом термопечати или лазерной гравировки. Пломбировку осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чаше винта крепления. Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Место нанесения знака

утверждения типа

Место нанесения

заводского номера

Место нанесения знака

поверки

Место нанесения пломбы

ООО "АС-ТРЕЙД*

;.ГУ ■ Смарт V G4 ►

. t.=-WC-4«rC rm

. =0i04m/4 I, =-4ff

. =5«Пз t»=+20

Mb 0007995 1

HlintIlUUlllllllll

0212400079

поставщика

Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа, заводского номер

Программное обеспечение

Программное обеспечение контрольного блока, установленное в счетчик, обеспечивает выполняет его функции.

ПО счетчиков является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Защита ПО счетчиков имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Идентификация ПО счетчиков осуществляется путем отображения на дисплее счетчика идентификационных данных.

ИК порт и/или через интерфейс связи не часть ПО.

ПО приведены в таблице 1. Уровень защиты изменений - «высокий» в соответствии с

Команды и данные, введенные через оказывают влияния на метрологически значимую

Идентификационные данные (признаки) ПО от непреднамеренных и преднамеренных рекомендациями Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HV
Номер версии (идентификационный номер) ПО	от 0-3-1-4 (V.3.1.4) до 0-3-1-7 (V.3.1.7)	от 0-3-1-8 (V.3.1.8) и выше
Цифровой идентификатор ПО	-
Примечание - 0-3-1-Х - версия метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Типоразмер счетчика
Наименование параметра	G4	G6
Максимальный расход газа Qмакс, м³/ч	6,0	10,0
Номинальный расход газа Qном, м³/ч	4,0	6,0
Минимальный расход газа Qмин, м³/ч	0,04	0,06
Порог чувствительности, м³/ч	0,004	0,01
Пределы допускаемой относительной погрешности измерения
объема газа, приведенного к температуре плюс 20 °С, %:
- в диапазоне объемных расходов Qмин < Q < 0,1•Qном	±3,0
- в диапазоне объемных расходов 0,1•Qном < Q < Qмакс	±1,5

Таблица 3 - Основные технические

Наименование параметра	Типоразмер счетчика
	G4	G6
Допускаемая потеря давления при Qмакс, Па, не более	200	300
Максимальное избыточное рабочее давление газа, кПа	5
Емкость отчетного устройства, м³	99999,9999
Цена наименьшего разряда индикатора объема газа, м³	0,0001
Диапазон температуры измеряемой среды счетчиков, °С	от -40 до +60
Условия эксплуатации: - температура окружающей - относительная влажность, %, не более - атмосферное давление, кПа	от -40 до +60 95 при 35 °С от 84,0 до 106,7
Условия транспортирования: - температура окружающей среды, °С - относительная влажность, %, не более	от -40 до +50 95 при 35 °С
Продолжительность работы от элемента питания, лет, не менее	10
Напряжение источника питания, В	от 3,0 до 3,6
Габаритные размеры, мм, не более: - высота - ширина - длина	152 110 228
Присоединительные размеры: - межцентровое расстояние между штуцерами, мм - размеры наружной резьбы входного и выходного штуцеров	110 G1%-B
Масса (с радиомодулями GSM и RF), кг, не более	2,2

Наименование параметра	Типоразмер счетчика
	G4	G6
Средняя наработка на отказ, ч	100000
Срок службы, лет	20

Знак утверждения типа

наносится на лицевую панель счетчиков и на титульный лист паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчики газа ультразвуковые с коррекцией	СГУ-Смарт	1 шт.
Паспорт	АСТ.407251.001 ПС	1 экз.
Руководство по эксплуатации¹⁾	АСТ.407251.001 РЭ	1 экз.
Колпачок штуцера	АСТ.725112.001	2 шт.
Упаковка (индивидуальная)	АСТ. 407925.001	1 шт.
Фильтр-сетка²⁾	АСТ.305360.002	1 шт.
¹⁾ Условия поставки регламентируются договором на поставку. ²⁾ По дополнительному заказу.

Сведения о методиках (методах) измерений приведены в пункте 1.4 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 26.51.63-001-01362165-2022 (АСТ.407251.001 ТУ) «Счетчики газа ультразвуковые с коррекцией СГУ-Смарт. Технические условия»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень: пункт 6.7.1 для счетчиков с версией ПО 0-3-1-8 (V.3.1.8) и выше, пункт 6.7.2 для счетчиков с версией ПО от 0-3-1-4 (V.3.1.4) до 0-3-1-7 (V.3.1.7)).

Правообладатель

Общество с ограниченной ответственностью «АС ТРЕЙД» (ООО «АС ТРЕЙД»)

ИНН 5003114485

Юридический адрес: 142715, Московская обл., г. Видное, п. совхоза им. Ленина,

Восточная промзона, влд. 3, стр. 1

Изготовитель

Общество с ограниченной ответственностью «АС ТРЕЙД» (ООО «АС ТРЕЙД»)

ИНН 5003114485

Юридический адрес: 142715, Московская обл., г. Видное, п. совхоза им. Ленина, Восточная промзона, влд. 3, стр. 1

Адрес места осуществления деятельности: 142715, Московская обл., г. Видное, п.совхоза им. Ленина, Восточная промзона, влд. 3, стр. 6

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

Лист № 1

Всего листов 6

Регистрационный № 88261-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ЭК270

Назначение средства измерений

Корректоры объема газа ЭК270 (далее - корректор) предназначены для измерения давления, температуры и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости, а также для контроля технологических параметров (разность давлений, температура).

Описание средства измерений

Принцип действия корректора основан на измерении давления, температуры и вычислении объема газа, приведенного к стандартным условиям, с учетом вычисленных или подстановочных значений коэффициентов сжимаемости.

Корректор предназначен для работы совместно со счетчиками газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях, и обеспечивает автоматический учет потребления газа, а также контроль технологических параметров.

Корректор состоит из металлического корпуса, на лицевой панели которого расположены клавиатура, дисплей и порт оптического интерфейса. Внутри корпуса находятся преобразователь абсолютного (избыточного) давления, плата управления и батарейный источник питания. Через кабельные вводы на корпусе корректора к плате управления подключены преобразователи температуры и датчик импульсов.

Корректоры могут дополнительно комплектоваться преобразователем разности давлений и преобразователем температуры для контроля технологических параметров.

Основные функции корректоров:

- измерение и преобразование импульсных сигналов от счетчиков газа;
- измерение температуры и давления газа;
- вычисление коэффициентов сжимаемости по ГОСТ 30319.2-2015 для корректоров с версией программного обеспечения (далее - ПО) 1.ХХ;
- вычисление коэффициентов сжимаемости по ГОСТ 30319.2-2015 и ГОСТ Р 709272023 для корректоров с версией ПО 3.ХХ и корректоров, модернизированных до этой версии;
- вычисление объема газа, приведенного к стандартным условиям;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий;
- уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;
- передача измеренной и вычисленной информации по оптическому, проводному интерфейсам связи во внешнюю систему обработки результатов измерений;
- опционально измерение разности давлений и температуры для контроля технологических параметров.

Общий вид корректора приведен на рисунке 1.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели корректоров, и записывается в энергонезависимую память корректоров при выпуске из производства. Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.

Конструкция корректоров обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Винт, закрывающий кнопку, которая переводит корректоры в режим «Поверитель» и находится внутри корректоров, пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Для предотвращения несанкционированного доступа к плате управления корректоров крепежные винты, расположенные на внутренней защитной крышке, пломбируются с использованием мастичных пломб. Винтовая клемма подключения датчика импульсов пломбируется мастичной пломбой. Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb X.

Рисунок 1 - Общий вид корректора

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Место нанесения знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

ПО корректоров встроенное и является их неотъемлемой частью.

ПО управляет всеми возможностями корректоров, располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, даже в случае его обесточивания.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. ПО защищено от преднамеренных изменений.

Для защиты настроек и данных в корректоре выполнено разграничение прав доступа.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ЭК270	ЭК270
Номер версии	1.ХХ	3.ХХ
Цифровой идентификатор ПО	55519**	51694**
^* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений абсолютного давления , МПа	от 0,08 до 7,5 включ.
Диапазон измерений разности давлений^**, кПа	от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4,0 включ.; от 0 до 6,3 включ; от 0 до 10 включ.; от 0 до 16 включ.; от 0 до 25 включ.; от 0 до 40 включ.
Диапазон измерений температуры газа**, °С	от -23 до +60, от -30 до + 60
Диапазон измерений температуры для контроля технологических параметров, °С	от -40 до +60
Пределы допускаемой относительной погрешности, %: - измерения температуры газа - измерения давления - вычисления коэффициента коррекции, обусловленной реализацией алгоритмов - приведения объема газа к стандартным условиям с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции	±0,1 + 0,35 ±0,05 ± 0,37
Пределы основной приведенной к верхнему пределу измерений погрешности измерения разности давлений, %	± 0,1
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерения разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %	± 0,1
Пределы допускаемой абсолютной погрешности измерения температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С	± 1
^* Диапазон измерений абсолютного давления определяется диапазоном применяемого преобразователя давления. "Диапазон измерений выбирается при заказе.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная частота низкочастотного сигнала от счетчика газа,	8
Гц, не более
Максимальная частота высокочастотного сигнала от счетчика газа,	5
кГц, не более
Выходной импульсный сигнал:
- максимальное напряжение, В	30
- максимальный ток нагрузки, мА	100
- максимальное число одновременно подключенных каналов,
шт.	4

Наименование характеристики	Значение
Интерфейс связи	RS-232/RS-485, оптический интерфейс по ГОСТ IEC 611072011
Параметры электрического питания:
- напряжение постоянного тока (встроенное), В	7,2
- напряжение постоянного тока (внешний источник), В	9 ±0,9
Габаритные размеры, мм, не более
- длина	200
- ширина	180
- высота	110
Масса, кг, не более	3,0
Нормальные условия измерений:
- температура окружающей среды, °С	от 15 до 25
Условия эксплуатации:
- температура окружающей среды, °С:	от -40 до +60
- относительная влажность воздуха, %	до 95
- атмосферное давление, кПа	от 84 до 106,7
Маркировка взрывозащиты	1Ex ib IIB T4 Gb X
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	12

Знак утверждения типа

наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Корректор объема газа	ЭК270	1 шт.
Руководство по эксплуатации	УРГП.407229.002 РЭ*	1 экз.
Паспорт	УРГП.407229.002 ПС*	1 экз.
Преобразователь разности давлений	-	1 шт.
Преобразователь температуры для контроля технологических параметров**	-	1 шт.
Комплект монтажных частей (КМЧ)**	-	1 шт.
* В бумажном или электронном виде. **Комплектуется по заказу.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Корректоры объема газа ЭК270. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических Общие технические условия;

УРГП.407229.002 ТУ Корректоры объема газа ЭК270. Технические условия.

Правообладатель Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600 Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4 Изготовитель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600

Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. ул. Рабочий Порядок, д. 14, помещ. 4

Телефон: (831)235-70-10

E-mail: info@arzge.ru

процессов.

г. Арзамас,

Арзамас,

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

Лист № 1

Всего листов 55

Регистрационный № 88783-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные AVIS

Назначение средства измерений

Газоанализаторы портативные AVIS (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

К настоящему типу средства измерений относятся газоанализаторы следующих модификаций:

- AVIS X1 - 1 сенсор;
- AVIS X1 Pro - 1 сенсор (одновременно измерение от 1 до 2 определяемых компонентов);
- AVIS X4 - от 1 до 3 сенсоров (одновременно измерение от 1 понентов);
- AVIS X4 Pro - от 1 до 4 сенсоров (одновременно измерение компонентов (до 8 определяемых компонентов (опционально));
- AVIS X5 Pro - от 1 до 6 сенсоров (одновременно измерение компонентов (до 10 определяемых компонентов (опционально)).

до

от

определяемых ком-

до 6 определяемых

до 8 определяемых

В модификации AVIS X1 устанавливается электрохимический сенсор (EC).

В модификации AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro могут быть установлены электрохимический сенсор (EC), термокаталитический сенсор (LEL), оптический инфракрасный сенсор (IR), полупроводниковый сенсор (MEMS), фотоионизационный сенсор (PID).

Принцип действия газоанализаторов определяется типом используемого сенсора:

- термокаталитические (LEL), основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;
- электрохимические (EC), основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- оптические инфракрасные (IR), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

- фотоионизационные (PID), основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.

- полупроводниковые (MEMS), основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

Обозначения модификации сенсоров имеют постфикс:

Т - сенсор со сниженной погрешностью измерения;

Д - сенсор, имеющий дифференцированный по единицам измерения диапазон измерений, позволяющий осуществлять контроль загазованности предельно допустимых концентраций в воздухе рабочей зоны и значений довзрывоопасных концентраций.

Газоанализаторы представляют собой автоматические портативные много- (AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro) или одноканальные (AVIS X1) приборы непрерывного действия.

Конструктивно газоанализаторы состоят из электронного блока и заменяемых сенсоров, размещенных в корпусе с креплением типа «крокодил» из нержавеющей стали. Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема. Основной цвет корпуса - синий. Другие цвета по предварительному заказу.

Газоанализаторы портативные AVIS X4, AVIS X4 Pro, AVIS X5 Pro могут интегрироваться в комплекс промышленной безопасности МИРАКС СТ (MIRAX ST).

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в воздухе и отображение измеренных значений на дисплее;
- диффузионный забор пробы воздуха (в отсутствии подключенного насоса);
- принудительный забор пробы при установленном накладном моторизированном насосе с отображением индикации работы насоса и записью измеряемых значений в память прибора (опционально);
- непрерывный забор пробы воздуха при подключении ручного или моторизованного насоса на расстоянии до 30 м от места забора;
- автоматическую и принудительную настройку нуля;
- самодиагностику при включении и во время работы;
- измерение среднесменного значения ПДК с записью результатов во внутреннюю энергонезависимую память прибора;
- запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК;
- передачу данных на ПК при помощи кабеля передачи данных или ИК-приемника. Кабель подключается к компьютеру через USB порт;
- беспроводную передачу данных по стандартам (ZigBee, Bluetooth, IIoT, NB-IoT, Wi-SUN, MXair, LoRaWAN, LoRa, E-WIRE, LTE, GSM, GPRS, IEEE 802.15.4, ISA100.11a) (опционально);
- определение геолокации GPS, ГЛОНАСС (опционально);
- фотофиксацию (опционально);
- видеофиксацию (опционально);
- зарядку, настройку и BUMP-тест через DOC-станцию.

Общий вид газоанализаторов с указанием места нанесения заводского номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой или фотохимпечатным методом на маркировочную табличку в месте, указанном на рисунке 1.

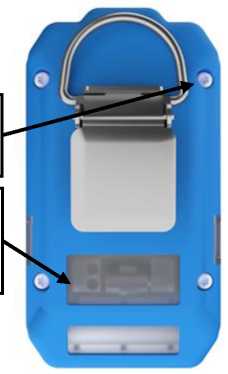

а) модификация AVIS X1

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

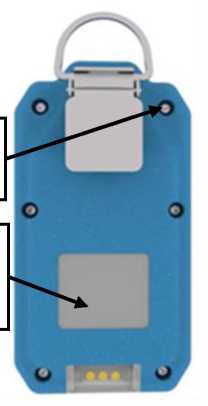

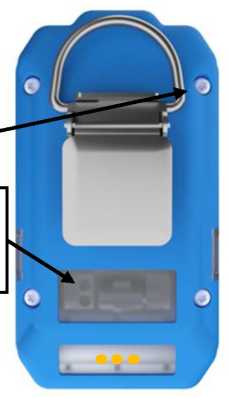

б) модификация AVIS X1 Pro в) модификация AVIS X4

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

г) модификация AVIS X4 Pro

Место нанесения заводского номера и знака утверждения типа

д) модификация AVIS X5 Pro

Рисунок 1 - Общий вид газоанализаторов портативных AVIS с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:

- цифровая индикация содержания определяемого компонента в режиме реального времени на ЖК-дисплее газоанализатора;
- цифровая индикация содержания определяемого компонента в режиме реального времени на OLED дисплее газоанализатора (опционально);
- многофункциональная подсветка ЖК-дисплея;
- диагностика чувствительного элемента (сенсора);
- подача световой, звуковой и вибросигнализации (одновременно) при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» (сигналы порогов различны по частоте, цвет светового сигнала красный, время срабатывания пороговой предупреждающей сигнализации, нормированное по поверочному компоненту (значение определяемой концентрации в 1,6 раза превышает уставку срабатывания) не более 15 секунд);
- цифровая индикация установленных порогов
- подсчет показателей STEL (максимальная средняя концентрация за заданный период времени) и TWA (среднесменное значение предельно допустимой концентрации ПДК);
- ведение и сохранение в энергонезависимой памяти архива событий. Вместимость архива до 65500 записей с перезаписью старых событий;
- обмен данными с ПК по интерфейсу USB;
- обмен данными по Bluetooth с устройствами на базе Android;
- индикация неисправностей/ ошибок работы прибора;
- индикация заряда батареи;
- выбор определяемого компонента и единиц измерений с помощью меню прибора или ПО;
- возможна интеграция прибора в систему мониторинга персонала в комплекте с персональным многофункциональным трекером, базовой станцией, радиомаяками, кнопкой SOS и специализированным ПО (опционально);
- определение падения (датчик удара) и положения (опционально);
- управление моторизированным насосом (опция).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	AVIS X1	AVIS X1 Pro	AVIS X4	AVIS X4 Pro	AVIS X5 Pro
Идентификационное наименование ПО	FW Avis X1	FW Avis X1P	FW Avis X4	FW Avis X4P	FW Avis X5P
Номер версии (идентификационный номер) ПО, не ниже	0.01
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Основные метрологические характеристики приборов приведены в таблицах 2-7.

Таблица 2 - Основные метрологические характеристики газоанализаторов для определения горючих газов с оптическим инфракрасным сенсором (IR)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	IR-CH4-I00	от 0 до 4,4 % (от 0 до 100 % НКПР) (от 0 до 29277 мг/м³)		±0,22 % (±5 % НКПР) (±1463 мг/м³)
	IR-CH4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м³)		±0,13 % (±3 % НКПР) (±878 мг/м³)
	IR-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м³)		±0,22 % (±5 % НКПР) (±1463 мг/м³)
	IR-CH4-I00 %	от 0 до 100 %	от 0 до 2,5 % включ.	±0,1%
			св. 2,5 до 100 %	±(0,1+0,029-X) %
	IR-CH4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³
	IR-CH4- 3000Д⁵⁾	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 29277 мг/м³(от 10,2 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)
	IR-CH4- 7000Д⁵⁾	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 29277 мг/м³(от 23,9 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)
Этилен C2H4	IR-C2H4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)		±0,12 % (±5 % НКПР)
	IR-C2H4-50Т	0 до 1,15 % (от 0 до 50 % НКПР)		±0,07 % (±3 % НКПР)
	IR-C2H4-50	0 до 1,15 % (от 0 до 50 % НКПР)		±0,12 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Пропан C3H8	IR-C3H8-100	0 до 1,7 % (от 0 до 100 % НКПР) (от 0 до 31393 мг/м³)		±0,085 % (±5 % НКПР) (±1569 мг/м³)
	IR-C3H8-50T	от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м³)		±0,051 % (±3 % НКПР) (±941 мг/м³)
	IR-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м³)		±0,085 % (±5 % НКПР) (±1569 мг/м³)
	IR-C3H8-100%	от 0 до 100 %		±(0,1+0,049-X) %
	IR-C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-C3H8-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-C3H8- 3000Д⁵⁾	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 31393 мг/м³(от 9,5 до 100 % НКПР)		±1569 мг/м³(±5 % НКПР)
	IR-C3H8- 7000Д⁵⁾	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 31393 мг/м³(от 22,3 до 100 % НКПР)		±1569 мг/м³(±5 % НКПР)
н-бутан C4H10	IR-C4H10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)		±0,07 % (±5 % НКПР)
	IR-C4H10-50T	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,04 % (±3 % НКПР)
	IR-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
1-бутен C4H8	IR-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
1-бутен C4H8	IR-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	IR-i-C4H10-100	от 0 до 1,30 % (от 0 до 100 % НКПР)	±0,065 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	IR-i-C4H10-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
н-пентан C5H12	IR-C5H12-1OO	от 0 до 1,1 % (от 0 до 100 % НКПР)	±0,055 % (±5 % НКПР)
	IR-C5H12-50T	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,033 % (±3 % НКПР)
	IR-C5H12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Циклопентан С5Н10	IR-C5H10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
Циклопентан С5Н10	IR-C5H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан СбН14	IR-C6H14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
	IR-C6H14-50T	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
	IR-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	IR-C6H12-1OO	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	IR-C6H12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	IR-C2H6-1OO	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
	IR-C2H6-50T	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
	IR-C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	IR-CH3OH- 50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
Метанол СНзОН	IR-CH3OH-5O	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	IR-C6H6-100	от 0 до 1,2 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Бензол СбНб	IR-C6H6-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Пропилен (пропен) СзНб	IR-СзН6-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	±0,1 % (±5 % НКПР)
Пропилен (пропен) СзНб	IR-СзН6-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	IR-С2Н5ОН- 48,3	от 0 до 1,5 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	IR-С7Н16-100	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (±5 % НКПР)
н-гептан С7Н16	IR-С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	IR-С2Н4О-100	от 0 до 2,6 % (от 0 до 100 % НКПР)	±0,13 % (±5 % НКПР)
Оксид этилена С2Н4О	IR-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-пропанон (ацетон) СзНбО	IR-C3H6O-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	IR-C5H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	IR-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	IR-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Ацетилен С2Н2	IR-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	IR-C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	IR-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	IR-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	IR-С8Н10- 37,5T	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	IR-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
2 2 4- триметилпентан (изооктан) i-C8H18	IR-i-С8Н18-100	от 0 до 0,7 % (от 0 до 100 % НКПР)	±0,035 % (±5 % НКПР)
2 2 4- триметилпентан (изооктан) i-C8H18	IR-i-С8Н18-50	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,035% (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Этилацетат С4Н8О2	IR-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Бутилацетат С6Н12О2	IR-С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	IR-С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан C2H4CI2	IR-С2Н4a2-50	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	IR-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	IR-С6Н12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (втор-бутанол) sec-C4H9OH	IR-sec- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±3 % НКПР)
Винилхлорид С2Н3С1	IR-С2HзCl-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	IR-СзH6-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Циклопропан СзНб	IR-СзH6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2НбО	IR-С2H6O-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	IR-С4H10O-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Оксид пропилена СзНбО	IR-СзH6O-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)
Хлорбензол C6H5CI	IR-СбH5Cl- 38,4T	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	±0,039 % (±3 % НКПР)
2-бутанон (метил-этилкетон) C4H8O	IR-С4H8O-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2-пропанол (третбутанол) tert-С4Н9ОH	IR-tert- С4H9OH-50	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси-2-метилпропан (ме-тилтретбутило-вый эфир) tert-С5Н12О	IR-tert- С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
1,4-диметилбензол (п-ксилол) Р-С8Н10	IR-p-С8H10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	±0,027 % (±3 % НКПР)
1,2-диметилбензол (о-ксилол) О-С8Н10	IR-o-С8H10- 20T	от 0 до 0,2 % (от 0 до 20 % НКПР)	±0,03 % (±3 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
2-пропанол (изопропанол) i-C3H7OH	IR-i-СзН7ОH- 50	от 0 до 1,0 % (от 0 до 50 % НКПР)		±0,1 % (±5 % НКПР)
Октен С8Н16	IR-С8Н16- 33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)		±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) i-C5Hl2	IR-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,065 % (±5 % НКПР)
Метантиол (ме-тилмеркаптан) CH3SH	IR-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)		±0,21 % (±5 % НКПР)
Этантиол (этил-меркаптан) C2H5SH	IR-С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)		±0,14 % (±5 % НКПР)
Ацетонитрил C2H3N	IR-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)		±0,15 % (±5 % НКПР)
Диметилдисульфид C2H6S2	IR-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		±0,055 % (±5 % НКПР)
Бензин⁶⁾⁷⁾	IR-ПНБ-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-ПНБ-3500	от 0 до 3500 мг/м³	от 0 до 100 мг/м³включ.	±25 мг/м³
			св. 100 до 3500 мг/м³	±(0,25-Х) мг/м³
Дизельное топли-во⁶⁾⁸⁾	IR-ПНД-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-ПНД-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Керосин⁶⁾⁹⁾	IR-ПНК-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-ПНК-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Уайт-спирит⁶⁾¹⁰⁾	IR-ПНУ-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-ПНУ-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Пары нефти⁶⁾¹¹⁾	IR-nHH-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-nHH-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары авиационного топлива⁶⁾¹²⁾	IR-nHA-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-nHA-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары топлива для реактивных двига-телей⁶⁾¹³⁾	IR-nHP-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-nHP-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Скипидар	IR-nHC-50	от 0 до 50 % НКПР		±5 % НКПР
Сумма углеводородов CxHy (поверочный компонент метан)	IR-CxHyCH4- 100	от 0 до 4,4 % (от 0 до 100 % НКПР)		±0,22 % (±5 % НКПР)
	IR-CxHyCH4- 50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
	IR-CxHyCH.i- 3000	от 0 до 3000	от 0 до 500 мг/м³включ.	±50 мг/м³
		мг/м³	св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyCHi- 7000	от 0 до 7000	от 0 до 500 мг/м³включ.	±50 мг/м³
		мг/м³	св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyCHi- 3000Д⁵⁾	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 29277 мг/м³(от 10,2 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)

Определяемый компонент¹	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²^{3 4} определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Сумма углеводородов CxHy (поверочный компонент метан)	IR-CxHyCH.i- 7000Д⁵	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 29277 мг/м³(от 23,9 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)
Сумма углеводородов CxHy (углеводороды алифатические предельные С2-С10) (поверочный компонент пропан)	IR-CxHyC3H8- 100	от 0 до 1,7 % (от 0 до 100 % НКПР)		±0,085% (±5 % НКПР)
	IR-CxHyC3H8- 50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)
	IR-CxHyC3H8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyC3H8- 7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 7000 мг/м³	± (0,152^X - 15,6) мг/м³
	IR-CxHyC3H8- 3000Д⁵	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 31393 мг/м³(от 9,5 до 100 % НКПР)		±1569 мг/м³ (±5 % НКПР)
	IR-CxHyC3H8- 7000Д⁵	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 31393 мг/м³(от 22,3 до 100 % НКПР)		±1569 мг/м³ (±5 % НКПР)
Нонан C9H20	IR-C9H20-50	от 0 до 0,35 % (от 0 до 50 % НКПР)		±0,035 % (±5 % НКПР)
Уксусная кислота CH3COOH	IR-C2H4O2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)		±0,2 % (±5 % НКПР)
1-Бутанол C4H9OH	IR-C4H9O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)
2-метил- 1-пропанол (изобутанол) C4H10O	IR-CiH10O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)

Окончание таблицы 2

²⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (%) и % нижнего концентрационного предела распространения пламени (%, НКПР).
³⁾ - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР;
⁴⁾ - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.
⁵⁾ - Газоанализаторы при подключенном моторизированном насосе могут использоваться в качестве течеискателя. Единицы измерения меняются автоматически в мг/м³ до 3000 (7000) мг/м³ после превышения этих значений отображаемая концентрация в % НКПР.
⁶⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор.
⁷⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.
⁸⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005.
⁹⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.
¹⁰⁾ - Уайт-спирит по ГОСТ Р 52368-2005.
¹¹⁾ - Пары нефти ГОСТ Р 51858-2002.
¹²⁾ - Пары авиационного топлива по ГОСТ 10227-86.
¹³⁾ - Топливо для реактивных двигателей по ГОСТ 10227-86.

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м³).

Таблица 2.1 - Основные метрологические характеристики газоанализаторов для определения диоксида углерода с оптическим инфракрасным сенсором (IR)

Определяемый компонент	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации¹⁾ определяемого компонента		Пределы допускаемой основной абсолютной погрешности
Диоксид углерода СО2	IR-CO2-3000	от 0 до 3000 млн^-1	от 0 до 1000 млн^-1	±100 млн^-1
			св. 1000 до 3000 млн^-1	±(0,1^X) млн^-1
	IR-CO2-5000	от 0 до 5000 млн^-1	от 0 до 1000 млн^-1	±100 млн^-1
			св. 1000 до 5000 млн^-1	±(0,1^X) млн^-1
	IR-CO2-I	от 0 до 1 %	от 0 до 0,1 % включ.	± 0,01 %
			св. 0,1 до 1,0 %	± 0,1 %
	IR-CO2-2,5	от 0 до 2,5 %	от 0 до 0,5 % включ.	± 0,05 %
			св. 0,5 до 2,5 %	± 0,1 %
	IR-CO2-5	от 0 до 5 %	от 0 до 2,5 % включ.	±0,1 %
			св. 2,5 до 5,0 %	±(0,1-X) %
	IR-CO2-20	от 0 до 20 %	от 0 до 1 % включ.	± 0,1 %
			св. 1 до 20,0 %	± (0,1-X) %
¹⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в объемных долях (%, млн^-1). X - Содержание определяемого компонента в поверочной газовой смеси, % (млн^-1).

Таблица 3 - Основные метрологические характеристики газоанализаторов с термокаталитическим сенсором (LEL)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого компонен-та³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	LEL-CH4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,13 % (±3 % НКПР)
	LEL-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
	LEL-CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6)
Метан CH4	LEL-CH4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
Этилен C2H4	LEL-C2H4-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)		±0,069 % (±3 % НКПР)
	LEL-C2H4-50	от 0 до 1,15 % (от 0 до 50 % НКПР)		±0,12 % (±5 % НКПР)
Пропан C3H8	LEL-CзH8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,051 % (±3 % НКПР)
	LEL-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)
	LEL- C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6)
	LEL-C3H8-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
н-бутан C4H10	ЕЕЕ-С4Н10-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,042 % (±3 % НКПР)
	LEL-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)
1-бутен C4H8	ЕЕЕ-С4Н8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)		±0,048 % (±3 % НКПР)
	LEL-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)		±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	LEL-i-C4H10-50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,039 % (±3 % НКПР)
	LEL-i-C4Hi0-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,065 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого компонен-та³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
н-пентан C5H12	LEL-C5H12-50Т	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,033 % (±3 % НКПР)
н-пентан C5H12	LEL-C5H12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Циклопентан С5Н10	LEL-С5Н10-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
Циклопентан С5Н10	LEL-С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан C6H14	LEL-C6H14-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
н-гексан C6H14	LEL-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	LEL-С6Н12-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Циклогексан СбН12	LEL-С6Н12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	LEL-C2H6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
Этан C2H6	LEL-C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	LEL-СНзOH-50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
Метанол СНзОН	LEL-СНзOH-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	LEL-С6Н6-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,036 % (±3 % НКПР)
Бензол СбНб	LEL-С6Н6-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен(пропен) СзНб	LEL-СзН6-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Пропилен(пропен) СзНб	LEL-СзН6-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН- 48,3Т	от 0 до 1,50 % (от 0 до 48,3 % НКПР)	±0,093 % (±3 % НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН-48,3	от 0 до 1,50 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	LEL-С7Н16-50Т	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,025 % (±3 % НКПР)
н-гептан С7Н16	LEL-С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	LEL-С2Н4О-50Т	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,078 % (±3 % НКПР)
Оксид этилена С2Н4О	LEL-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого компонен-та³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
2-пропанон (ацетон) СзНбО	LEL-CзH6O-50Т	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,075 % (±3 % НКПР)
2-пропанон (ацетон) СзНбО	LEL-C3H6O-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Водород Н2	LEL-Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,12 % (±3 % НКПР)
Водород Н2	LEL-Н2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,2 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,048 % (±3 % НКПР)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил- '1,3-бутадиен (изопрен) C5H8	LEL-C5H8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
2-метил- '1,3-бутадиен (изопрен) C5H8	LEL-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	LEL-С2Н2-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,069 % (±3 % НКПР)
Ацетилен С2Н2	LEL-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	LEL-CзHзN-50Т	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,084 % (±3 % НКПР)
Акрилонитрил C3H3N	LEL-C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	LEL-С7Н8-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Метилбензол (толуол) С7Н8	LEL-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	LEL-С8Н10-37,5T	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	LEL-С8Н18-50Т	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	LEL-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
2,2,4-триметилпентан (изооктан) i-C8H18	LEL-i-С8Н18-50Т	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,021 % (±3 % НКПР)
2,2,4-триметилпентан (изооктан) i-C8H18	LEL-i-С8Н18-50	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,035 % (±5 % НКПР)
Этилацетат С4Н8О2	LEL-С4Н8О2-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Этилацетат С4Н8О2	LEL-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого компонен-та³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Метилацетат СзНбО2	LEL-СзН6О2-50Т	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,093 % (±3 % НКПР)
Метилацетат СзНбО2	LEL-СзН6О2-50	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,16 % (±5 % НКПР)
Бутилацетат С6Н12О2	LEL-С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивиНИл) С4Н6	LEL-С4Н6-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
1,3-бутадиен (дивиНИл) С4Н6	LEL-С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан C2H4CI2	LEL-С2Н4Cl2-50Т	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,19 % (±3 % НКПР)
1,2-дихлорэтан C2H4CI2	LEL-С2Н4Cl2-50	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	LEL-C2H6S-50Т	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,066 % (±3 % НКПР)
Диметилсульфид C2H6S	LEL-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	LEL-С6Н12-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,036 % (±3 % НКПР)
1-гексен СбН12	LEL-С6Н12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (вторбутанол) sec-C4H9OH	LEL-sec-С4Н9ОН- 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±3 % НКПР)
Винилхлорид С2Н3С1	LEL-С2НзCl-50Т	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,11 % (±3 % НКПР)
Винилхлорид С2Н3С1	LEL-С2НзCl-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	LEL-СзН6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
Циклопропан СзНб	LEL-СзН6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2НбО	LEL-С2Н6О-50Т	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,081 % (±3 % НКПР)
Диметиловый эфир С2НбО	LEL-С2Н6О-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	LEL-С4Н10О-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
Диэтиловый эфир С4Н10О	LEL-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого компонен-та³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Оксид пропилена СзНбО	LEL-СзН6О-50Т	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,057 % (±3 % НКПР)
Оксид пропилена СзНбО	LEL-СзН6О-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)
Хлорбензол C6H5CI	LEL-С6Н5Cl- 38,4T	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	±0,039 % (±3 % НКПР)
2-бутанон (метил-этилкетон) C4H8O	LEL-С4Н8О-50Т	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,045 % (±3 % НКПР)
2-бутанон (метил-этилкетон) C4H8O	LEL-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	LEL-tert-С4Н9ОH- 50Т	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,054 % (±3 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	LEL-tert-С4Н9ОH- 50	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси- 2-метилпропан(мети-лтретбутиловый эфир) tert-С5Н12О	LEL-tert-С5Н12О- 50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,048 % (±3 % НКПР)
	LEL-tert-С5Н12О- 50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
1,4-диметилбензол (п-ксилол) Р-С8Н10	LEL-p-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	±0,027 % (±3 % НКПР)
1,2-диметилбензол (о-ксилол) О-С8Н10	LEL-o-С8Н10-20T	от 0 до 0,2 % (от 0 до 20 % НКПР)	±0,03 % (±3 % НКПР)
2-пропанол (изопропанол) i-СзН7ОН	LEL-i-СзН7ОH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Аммиак NH3	LEL-NНз-50Т	от 0 до 7,5 % (от 0 до 50 % НКПР)	±0,45 % (±3 % НКПР)
Аммиак NH3	LEL-NНз-50	от 0 до 7,5 % (от 0 до 50 % НКПР)	±0,75 % (±5 % НКПР)
Октен С8Н16	LEL-С8Н16-33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) i-С5Н12	LEL-i-С5Н12-50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,039 % (±3 % НКПР)
2-метилбутан (изопентан) i-С5Н12	LEL-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
Метантиол (метил-меркаптан) СНзSH	LEL-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	±0,21 % (±5 % НКПР)
Этантиол (этилмер-каптан) С2Н5SH	LEL-С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Ацетонитрил С2НзN	LEL-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
Диметилдисульфид С2Н6S2	LEL-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого компонен-та³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
_Бензин⁵⁾⁶⁾	LEL-ПНБ-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL-ПНБ-3500	от 0 до 3500 мг/м³	от 0 до 100 мг/м³включ.	±25 мг/м³
			св. 100 до 3500 мг/м³	±(0,25-Х) мг/м³
Дизельное топливо⁵⁾⁷⁾	LEL -ПНД-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНД-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
_{Керосин}⁵⁾⁸⁾	LEL -ПНК-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНК-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Уайт-спирит⁵⁾⁹⁾	LEL -ПНУ-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНУ-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
_{Пары нефти}⁵⁾¹⁰⁾	LEL -ПНН-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНН-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары авиационного топлива⁵⁾¹¹⁾	LEL -ПНА-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНА-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары топлива для реактивных двигате-лей⁵⁾¹²⁾	LEL -ПНР-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНР-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³

Определяемый ком-понент⁶	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации⁷^{8 9}определяемого компонен-та³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Уксусная кислота СНзСООН	LEL-C2H4O2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)		±0,2 % (±5 % НКПР)
1-Бутанол C4H9OH	LEL-C4H9O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)
2-метил- 1-пропанол (изобутанол) C4H10O	LEL-C4H10O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)
Сумма углеводородов СхНу (поверочный компонент метан)	LEL-CxHy CH4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,13 % (±3 % НКПР)
	LEL-CxHy CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
Сумма углеводородов СхНу (поверочный компонент метан)	LEL-CxHy CH4- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³
Сумма углеводородов CxHy (Углеводороды алифатические предельные С2-С10) (поверочный компонент пропан))	LEL-CxHy C3H8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,051 % (±3 % НКПР)
	LEL-CxHy C3H8- 50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)
	LEL-CxHy C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³

Окончание таблицы 3

⁵⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор.
⁶⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.
⁷⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005.
⁸⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.
⁹⁾ - Уайт-спирит по ГОСТ Р 52368-2005.
¹⁰⁾ - Нефть ГОСТ Р 51858-2002.
¹¹⁾ - Пары авиационного топлива по ГОСТ 10227-86.
¹²⁾ - Топливо для реактивных двигателей по ГОСТ 10227-86.

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м³).

Таблица 4 - Основные метрологические характеристики газоанализаторов с электрохимическим сенсором (ЕС)

Сероводород

H2S

Определяемый компонент¹⁾

Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾определяемого ком-понента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
Модификация сенсора			приведенной к ВПИ (верхнему пределу диа-пазона/поддиапазона измерений)	Относительной
EC-H2S-7,1T	от 0 до 7,1 млн^-1(от 0 до 10,0 мг/м³)		±5	-
EC-H2S-7,1	от 0 до 7,1 млн^-1(от 0 до 10,0 мг/м³)		±10	-
EC-H2S-20	от 0 до 20 _млн^-1(от 0 до 28,4 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 14,2 мг/м³ включ.)	±10	-
EC-H2S-20	от 0 до 20 _млн^-1(от 0 до 28,4 мг/м³)	св. 10 до 20 _млн^-1 (св. 14,2 до 28,4 мг/м³)	-	±10
EC-H2S-50	от 0 до 50 _млн^-1(от. 0 до 71 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 7,1 мг/м³включ.)	±10	-
EC-H2S-50	от 0 до 50 _млн^-1(от. 0 до 71 мг/м³)	св. 5 до 50 _млн^-1 (св. 7,1 до 71 мг/м³)	-	±10
EC-H2S-I00	от 0 до 100 _млн^-1(от 0 до 142 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 14,2 мг/м³включ.)	±10	-
EC-H2S-I00	от 0 до 100 _млн^-1(от 0 до 142 мг/м³)	св. 10 до 100 _млн^-1 (св. 14,2 до 142 мг/м³)	-	±10

Продолжение таблицы 4

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относи тельной
Сероводород H2S	EC-Н2S-200	от 0 до 200 _млн^-1 (от 0 до 284 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 28,4 мг/м³включ.)	±15	-
			св. 20 до 200 млн^-1(св. 28,4 до 284 мг/м³)	-	±15
	EC-Н2S-2000	от 0 до 2000 _млн^-1 (от 0 до 2840 мг/м³)	от 0 до 200 млн^-1включ. (от 0 до 284 мг/м³включ.)	±15	-
			св. 200 до 2000 млн^-1(св. 284 до 2840 мг/м³)	-	±15
Оксид этилена C2H4O	EC-C2H4O-20	от 0 до 20 _млн^-1(от 0 до 36,6 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 9,15 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 9,15 до 36,6 мг/м³)	-	±20
Хлористый водород HCl	EC-HCl-IO	от 0 до 10 _млн^-1 (от 0 до 15,2 мг/м³)	от 0 до 3 млн^-1 включ. (от 0 до 4,56 мг/м³включ.)	±20	-
			св. 3 до 10 млн^-1(св. 4,56 до 15,2 мг/м³)	-	±20
	EC-HCl-30	от 0 до 30 _млн^-1(от 0 до 45,6 мг/м³)	от 0 до 3 млн^-1 включ. (от 0 до 4,56 мг/м³включ.)	±20	-
			св. 3 до 30 млн^-1(св. 4,56 до 45,6 мг/м³)	-	±20
Фтористый водород HF	EC-HF-5	от 0 до 5 млн^-1(от 0 до 4,5 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,08 мг/м³включ.)	±20	-
			св. 0,1 до 5 млн^-1(св. 0,08 до 4,15 мг/м³)	-	±20
Фтористый водород HF	EC-HF-10	от 0 до 10 млн^-1	от 0 до 1 млн^-1 включ. (от 0 до 0,8 мг/м³	±20	-

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
		(от 0 до 8,3 мг/м³)	включ.)
			св. 1 до 10 млн^-1(св. 0,8 до 8,3 мг/м³)	-	±20
Озон O3	EC-O3-0,25	от 0 до 0,25 _млн^-1 (от 0 до 0,5 мг/м³)	от 0 до 0,05 млн^-1включ. (от 0 до 0,1 мг/м³включ.)	±20	-
			св. 0,05 до 0,25 млн^-1(св. 0,1 до 0,5 мг/м³)	-	±20
Моносилан (силан) SiH4	EC-SiH4-50	от 0 до 50 _млн^-1(от 0 до 67 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 13,4 мг/м³включ.)	±20	-
			св. 10 до 50 млн^-1(св. 13,4 до 67 мг/м³)	-	±20
Оксид азота NO	EC-NO-50	от 0 до 50 _млн^-1 (от 0 до 62,5 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 6,25 мг/м³включ.)	±20	-
			св. 5 до 50 млн^-1(св. 6,25 до 62,5 мг/м³)	-	±20
	EC-NO-250	от 0 до 250 млн^-1 (от 0 до 312,5 мг/м³)	от 0 до 50 млн^-1 включ. (от 0 до 62,5 мг/м³включ.)	±20	-
			св. 50 до 250 млн^-1(св. 62,5 до 312,5 мг/м³)	-	±20
Диоксид азота NO2	EC-NO2-20	от 0 до 20 _млн^-1(от 0 до 38,2 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,91 мг/м³включ.)	±20	-
			св. 1 до 20 млн^-1(св. 1,91 до 38,2 мг/м³)	-	±20
Оксиды азота NOx (поверочный компонент NO2)	EC-NOx-20	от 0 до 20 _млн^-1(от 0 до 38,2 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,91 мг/м³включ.)	±20	-
			св. 1 до 20 млн^-1(св. 1,91 до 38,2 мг/м³)	-	±20
Оксиды азота NOX (поверочный компонент NO2)	EC-NOX-2000	от 0 до 2000 _млн^-1 (от 0 до 3820 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 191 мг/м³включ.)	±20	-
			св. 100 до 2000 млн^-1	-	±20

Определяемый компонент¹⁾	Модифика ция сенсора			Пределы допускаемой основной погрешности, %
		Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
			(св. 191 до 3820 мг/м³)
Аммиак NH3	EC-NH3-I00	от 0 до 100 _млн^-1 (от 0 до 71 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 7,1 мг/м³включ.)	±20	-
	EC-NH3-I00	от 0 до 100 _млн^-1 (от 0 до 71 мг/м³)	св. 10 до 100 млн^-1(св. 7,1 до 71 мг/м³)	-	±20
	EC-NH3-500	от 0 до 500 _млн^-1 (от 0 до 355 мг/м³)	от 0 до 30 млн^-1 включ. (от 0 до 21,3 мг/м³включ.)	±20	-
	EC-NH3-500	от 0 до 500 _млн^-1 (от 0 до 355 мг/м³)	св. 30 до 500 млн^-1(св. 21,3 до 355 мг/м³)	-	±20
Аммиак NH3	EC-NH3-1000	от 0 до 1000 _млн^-1 (от 0 до 710 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 71 мг/м³включ.)	±20	-
Аммиак NH3	EC-NH3-1000	от 0 до 1000 _млн^-1 (от 0 до 710 мг/м³)	св. 100 до 1000 млн^-1(св. 71 до 710 мг/м³)	-	±20
Цианистый водород HCN	EC-HCN-10	от 0 до 10 _млн^-1 (от 0 до 11,2 мг/м³)	от 0 до 0,5 млн^-1включ. (от 0 до 0,56 мг/м³включ.)	±15	-
	EC-HCN-10	от 0 до 10 _млн^-1 (от 0 до 11,2 мг/м³)	св. 0,5 до 10 млн^-1(св. 0,56 до 11,2 мг/м³)	-	±15
	EC-HCN-15	от 0 до 15 _млн^-1 (от 0 до 16,8 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,12 мг/м³включ.)	±15	-
	EC-HCN-15	от 0 до 15 _млн^-1 (от 0 до 16,8 мг/м³)	св. 1 до 15 млн^-1(св. 1,12 до 16,8 мг/м³)	-	±15
	EC-HCN-30	от 0 до 30 _млн^-1 (от 0 до 33,6 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 5,6 мг/м³включ.)	±15	-
	EC-HCN-30	от 0 до 30 _млн^-1 (от 0 до 33,6 мг/м³)	св. 5 до 30 млн^-1(св. 5,6 до 33,6 мг/м³)	-	±15
Цианистый водород HCN	EC-HCN-100	от 0 до 100 _млн^-1 (от 0 до 112 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 11,2 мг/м³включ.)	±15	-
Цианистый водород HCN	EC-HCN-100	от 0 до 100 _млн^-1 (от 0 до 112 мг/м³)	св. 10 до 100 млн^-1(св. 11,2 до 112 мг/м³)	-	±15
Оксид углерода CO	EC-CO-200	от 0 до 200 _млн^-1 (от 0 до 232	от 0 до 15 млн^-1 включ. (от 0 до 17,4 мг/м³включ.)	±10	-

Определяемый компонент¹⁾	Модификация сенсора			Пределы допускаемой основной погрешности, %
		Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
		мг/м³)	св. 15 до 200 млн^-1(св. 17,4 до 232 мг/м³)	-	±10
	EC-CO-500	от 0 до 500 _млн^-1 (от 0 до 580 мг/м³)	от 0 до 15 млн^-1 включ. (от 0 до 17,4 мг/м³включ.)	±10	-
			св. 15 до 500 млн^-1(св. 17,4 до 580 мг/м³)	-	±10
	EC-CO-5000	от 0 до 5000 _млн^-1 (от 0 до 5800 мг/м³)	от 0 до 1000 млн^-1включ. (от 0 до 1160 мг/м³включ.)	±20	-
			св. 1000 до 5000 млн^-1(св. 1160 до 5800 мг/м³)	-	±20
Диоксид серы SO2	EC-SO2-5	от 0 до 5 млн^-1(от 0 до 13,3 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 2,66 мг/м³включ.)	±20	-
			св. 1 до 5 млн^-1(св. 2,66 до 13,3 мг/м³)	-	±20
	EC-SO2-20	от 0 до 20 _млн^-1(от 0 до 53,2 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 13,3 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 13,3 до 53,2 мг/м³)	-	±20
Диоксид серы SO2	EC-SO2-50	от 0 до 50 млн^-1(от 0 до 133 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 26,6 мг/м³включ.)	±20	-
			св. 10 до 50 млн^-1(св. 26,6 до 133 мг/м³)	-	±20
Диоксид серы SO2	EC-SO2-I00	от 0 до 100 _млн^-1(св. 0 до 266 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 26,6 мг/м³включ.)	±20	-
			от 10 до 100 млн^-1(св. 26,6 до 266 мг/м³)	-	±20
	EC-SO2-2000	от 0 до 2000 _млн^-1 (от 0 до 5320 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 266 мг/м³включ.)	±20	-
			св. 100 до 2000 млн^-1(св. 266 до 5320 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
Оксиды серы SOx (поверочный компонент SO2)	EC-SOx-20	от 0 до 20 _млн^-1 (от 0 до 53,2 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 13,3 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 13,3 до 53,2 мг/м³)	-	±20
	EC-SOx-2000	от 0 до 2000 _млн^-1 (от 0 до 5320 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 266 мг/м³включ.)	±20	-
			св. 100 до 2000 млн^-1(св. 266 до 5320 мг/м³)	-	±20
Хлор Cl2	EC-CI2-5	от 0 до 5 млн^-1(от 0 до 14,75 мг/м³)	от 0 до 0,3 млн^-1включ. (от 0 до 0,88 мг/м³) включ.)	±20	-
			св. 0,3 до 5 млн^-1(св. 0,88 до 14,75 мг/м³)	-	±20
	EC-CI2-20	от 0 до 20 _млн^-1 (от 0 до 59 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 14,7 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 14,7 до 59 мг/м³)	-	±20
Диоксид хлора ClO2	EC-CIO2-I0	от 0 до 10 _млн^-1 (от 0 до 27,9 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 2,79 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 2,79 до 27,9 мг/м³)	-	±20
Кислород О2	EC-O2-30	от 0 до 30 %	от 0 до 10 % включ.	±5	-
			св. 10 до 30 %	-	±5
	EC-O2-30T	от 0 до 30 %		±1,5	-
	EC-O2-I00	от 0 до 100 %		±1	-
Водород Н2	EC-H2-1000	от 0 до 1000 _млн^-1 (от 0 до 83,1 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 8,3 мг/м³включ.)	±10	-

Определяемый компонент¹⁾	Модификация сенсора			Пределы допускаемой основной погрешности, %
		Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
			св. 100 до 1000 млн^-1(св. 8,3 до 83,1 мг/м³)	-	±10
Водород Н2	EC-H2-10000	от 0 до 10000 _млн^-1 (от 0 до 831 мг/м³)	от 0 до 1000 млн^-1включ. (от 0 до 83,1 мг/м³включ.)	±10	-
			св. 1000 до 10000 млн^-1(св. 83,1 до 831 мг/м³)	-	±10
	EC-H2-40000	от 0 до 40000 _млн^-1 (от 0 до 3325 мг/м³)	от 0 до 1000 млн^-1включ. (от 0 до 83,1 мг/м³включ.)	±10	-
			св. 1000 до 40000 млн^-1(св. 83,1 до 3325 мг/м³)	-	±10
	EC-H2-100	от 0 до 4,0 % (от 0 до 100 % НКПР)		±5	-
	EC-H2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)		±5	-
Формальдегид СН2О	EC-CH2O-I0	от 0 до 10 _млн^-1(от 0 до 12,5 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,5 мг/м³включ.)	±20	-
			св. 0,4 до 10 млн^-1(св. 0,5 до 12,5 мг/м³)	-	±20
Несимметричный диметил- гидразин C2H8N2	EC-C2H8N2-0,5	от 0 до 0,5 _млн^-1 (от 0 до 1,24 мг/м³)	от 0 до 0,12 млн^-1включ. (от 0 до 0,3 мг/м³включ.)	±20	-
			св. 0,12 до 0,5 млн^-1(св. 0,3 до 1,24 мг/м³)	-	±20
Метанол CH3OH	EC-CH3OH-20	от 0 до 20 лн^-1(от 0 до 26,6 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 6,65 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 6,65 до 26,6 мг/м³)	-	±20
	EC-CH3OH-50	от 0 до 50 лн^-1(от 0 до 66,5 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 6,65 мг/м³включ.)	±20	-
			св. 5 до 50 млн^-1(св. 6,65 до 66,5 мг/м³)	-	±20
	EC-CH3OH-	от 0 до 200	от 0 до 20 млн^-1 включ.	±20	-

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
	200	млн^-1 (от 0 до 266 мг/м³)	(от 0 до 26,6 мг/м³включ.)
			св. 20 до 200 млн^-1(св. 26,6 до 266 мг/м³)	-	±20
	EC-CH3OH- 1000	от 0 до 1000 _млн^-1 (от 0 до 1330 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 133 мг/м³включ.)	±20	-
			св. 100 до 1000 млн^-1(св. 133 до 1330 мг/м³)	-	±20
Этантиол (этилмеркаптан) C2H5SH	EC-C2H5SH-4	от 0 до 4 млн^-1 (от 0 до 10 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 1 мг/м³включ.)	±20	-
			св. 0,4 до 4 млн^-1(св. 1 до 10 мг/м³)	-	±20
Метантиол (ме-тилмеркаптан) CH3SH	EC-CH3SH-4	от 0 до 4 млн^-1(от 0 до 8 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,8 мг/м³включ.)	±20	-
			св. 0,4 до 4 млн^-1(св. 0,8 до 8 мг/м³)	-	±20
Карбонилхло-рид (фосген) COCI2	Ec-coa2-i	от 0 до 1 млн^-1(от 0 до 4,11 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,41 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св.0,41 до 4,11 мг/м³)	-	±20
Фтор F2	EC-F2-1	от 0 до 1 млн^-1(от 0 до 1,58 мг/м³)	от 0 до 0,1 млн^-1 включ. (от 0 до 0,16 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св.0,16 до 1,58 мг/м³)	-	±20
Фосфин PH3	EC-PH3-1	от 0 до 1 млн^-1(от 0 до 1,41 мг/м³)	от 0 до 0,1 млн^-1 включ. (от 0 до 0,14 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1	-	±20

Определяемый компонент¹⁰	Модификация сенсора			Пределы допускаемой основной погрешности, %
		Диапазон и поддиапазоны измерений концентрации¹¹^{12 13} определяемого ком-_{понента}³⁾⁴⁾		приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)	относительной
			(св. 0,14 до 1,41 мг/м³)
Фосфин РНз	EC-PH3-I0	от 0 до 10 _млн^-1 (от 0 до 14,1 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,41 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св.1,41 до 14,1 мг/м³)	-	±20
Арсин AsH3	EC-AsH3-1	от 0 до 1 млн^-1(от 0 до 3,24 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,32 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св.0,32 до 3,24 мг/м³)	-	±20
Уксусная кислота C2H4O2	EC-C2H4O2- 10	от 0 до 10 _млн^-1 (от 0 до 25 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 5 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 5 до 25 мг/м³)	-	±20
Уксусная кислота C2H4O2	EC-C2H4O2- 30	от 0 до 30 _млн^-1 (от 0 до 75 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 12,5 мг/м³включ.)	±20	-
			св. 5 до 30 млн^-1(св.12,5 до 75 мг/м³)	-	±20
Гидразин N2H4	EC-N2H4-2	от 0 до 2 млн^-1(от 0 до 2,66 мг/м³)	от 0 до 0,2 млн^-1включ. (от 0 до 0,26 мг/м³включ.)	±20	-
			св. 0,2 до 2 млн^-1(св. 0,26 до 2,66 мг/м³)	-	±20

таблицы 4

Определяемый компонент¹⁾

Модификация сенсора

Диапазон и поддиапазоны измерений концентрации²⁾ определяемого ком-_{понента}³⁾⁴⁾

Пределы допускаемой основной погрешности,

приведенной к

ВПИ (верхнему пределу диапазо-на/поддиапазо на измерений)

относительной

24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 4.1 - Основные метрологические характеристики газоанализаторов для определения кислот с электрохимическим сенсором (ЕС)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон²⁾ измерений концентрации³⁾ определяемого компонента	Пределы допускаемой основной относительной погрешности, %
Серная кислота H2SO4 (поверочный компонент SO2)	EC- H2SO4-20	от 0,12 до 5 млн^-1(от 0,5 до 20 мг/м³)	±20
Азотная кислота HNO3 (поверочный компонент NO2)	EC- HNO3-40	от 0,4 до 15,3 млн^-1(от 1 до 40 мг/м³)	±20
¹⁾ - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. ²⁾ - Диапазон показаний соответствует диапазону измерений. ³⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1).

Таблица 5 - Основные метрологические характеристики газоанализаторов с фотоионизацион-ным сенсором (PID)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зо-на/поддиапазон а измерений)	относительной
Винилхлорид C2H3CI	PID-C2H3Cl- 10	от 0 до 10 млн^-1(от 0 до 26 мг/м³)	от 0 до 1,9 млн^-1включ. (от 0 до 5 мг/м³включ.)	±20	-
			св. 1,9 до 10 млн^-1(св. 5 до 26 мг/м³)	-	±20
	PID-C2H3Cl- 100	от 0 до 100 млн^-1 (от 0 до 260 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 26 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 26 до 260 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Винилхлорид C2H3C1	PID-C2H3C1- 500	от 0 до 500 млн^-1(от 0 до 1300 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 260 мг/м³включ.)	±20	-
			св. 100 до 500 млн^-1(св. 260 до 1300 мг/м³)	-	±20
Бензол СбНб	PID-C6H6-10	от 0 до 10 млн^-1(от 0 до 32,5 мг/м³)	от 0 до 4,6 млн^-1включ. (от 0 до 15 мг/м³включ.)	±20	-
			св. 4,6 до 10 млн^-1(св. 15 до 32,5 мг/м³)	-	±20
	PID-C6H6-100	от 0 до 100 млн^-1(от 0 до 325 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 32,5 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 32,5 до 325 мг/м³)	-	±20
Бензол СбНб	PID-C6H6-500	от 0 до 500 млн^-1(от 0 до 1625 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 325 мг/м³включ.)	±20	-
			св. 100 до 500 (св. 325 до 1625 мг/м³)	-	±20
Этилбензол C8H10	PID-C8H10- 100	от 0 до 100 млн^-1 (от 0 до 441 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,1 мг/м³включ.)	± 15	-
			св. 10 до 100 млн^-1(св. 44,1 до 441 мг/м³)	-	± 15
Этилбензол C8H10	PID-C8H10- 500	от 0 до 500 млн^-1(от 0 до 2205 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 441 мг/м³включ.)	± 15	-

Определяемый компонент¹⁾	Модификация сенсора			Пределы допускаемой основной погрешности, %
		Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
			св. 100 до 500 млн^-1(св. 441 до 2205 мг/м³)	-	± 15
Фенилэтилен (стирол) (винилбензол) C8H8	PID-C8H8-40	от 0 до 40 млн^-1(от 0 до 173,2 мг/м³)	от 0 до 6,9 млн^-1включ. (от 0 до 29,9 мг/м³) включ.	±20	-
			св. 6,9 до 40 млн^-1(св. 29,9 до 173,2 мг/м³)	-	±20
	PID-C8H8- 500	от 0 до 500 млн^-1(от 0 до 2165 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 433 мг/м³включ.)	±20	-
			св. 100 до 500 млн^-1(св. 433 до 2165 мг/м³)	-	±20
н-пропилацетат C5H10O2	PID- C5H10O2-I00	от 0 до 100 млн^-1(от 0 до 425 мг/м³)	от 0 до 30 млн^-1включ. (от 0 до 127,5 мг/м³включ.)	±20	-
			св. 30 до 100 млн^-1(св. 127,5 до 425 мг/м³)	-	±20
Эпихлоргидрин C3H5CIO	PID-C3H5CIO-IO	от 0 до 10 млн^-1(от 0 до 38,5 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 7,7 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 7,7 до 38,5 мг/м³)	-	±20
Хлористый бензил C7H7CI	PID-C7H7CI- 10	от 0 до 10 млн^-1(от 0 до 52,67 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 10,5 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 10,5 до 52,67 мг/м³)	-	±20
Фурфуриловый спирт C5H6O2	PID-C5H6O2- 10	от 0 до 10 млн^-1(от 0 до 40,8 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 8,6 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 8,6 до 40,8 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Этанол C2H5OH	PID- C2H5OH- 2000	от 0 до 2000 млн^-1 (от 0 до 3840 мг/м³)	от 0 до 500 млн^-1включ. (от 0 до 960 мг/м³включ.)	± 15	-
			св. 500 до 2000 _млн^-1 (св. 960 до 3840 мг/м³)	-	± 15
Моноэтанола-мин (2-аминоэтанол) C2H7NO	PID- C2H7NO-3	от 0 до 3 млн^-1(от 0 до 7,6 мг/м³)	от 0 до 0,2 млн^-1включ. (от 0 до 0,5 мг/м³включ.)	± 20	-
			св. 0,2 до 3 млн^-1(св. 0,5 до 7,6 мг/м³)	-	± 20
	PID- C2H7NO-I0	от 0 до 10 млн^-1(от 0 до 25,4 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 5,1 мг/м³включ.)	± 20	-
			св. 2 до 10 млн^-1(св. 5,1 до 25,4 мг/м³)	-	± 20
Формальдегид СН2О	PID-CH2O-10	от 0 до 10 млн^-1(от 0 до 12,5 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,5 мг/м³включ.)	± 20	-
			св. 0,4 до 10 млн^-1(св. 0,5 до 12,5 мг/м³)	-	± 20
2-пропанол (изопропанол) i-C3H7OH	PID-i- C3H7OH-I0	от 0 до 10 млн^-1 (от 0 до 25 мг/м³)	от 0 до 4 млн^-1 включ. (от 0 до 10 мг/м³включ.)	± 20	-
			св. 4 до 10 млн^-1(св. 10 до 25 мг/м³)	-	± 20
2-пропанол (изопропанол) i-C3H7OH	PID-i- C3H7OH-I00	от 0 до 100 млн^-1 (от 0 до 250 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 50 мг/м³включ.)	± 20	-
			св. 20 до 100 млн^-1(св. 50 до 250 мг/м³)	-	± 20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Уксусная кислота C2H4O2	PID-C2H4O2- 10	от 0 до 10 млн^-1 (от 0 до 25 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 5 мг/м³включ.)	± 20	-
			св. 2 до 10 млн^-1(св. 5 до 25 мг/м³)	-	± 20
	PID-C2H4O2- 100	от 0 до 100 млн^-1(от 0 до 250 мг/м³)		±20	-
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8	PID-i-C4H8- 10	от 0 до 10 млн^-1(от 0 до 23,3 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 4,6 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 4,6 до 23,3 мг/м³)	-	±20
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8	PID-i-C4H8- 100	от 0 до 100 млн^-1 (от 0 до 233 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 23,3 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 23,3 до 233 мг/м³)	-	±20
	PID-i-C4H8- 1000	от 0 до 1000 _млн^-1 (от 0 до 2330 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 233 мг/м³включ.)	±15	-
			св. 100 до 1000 млн^-1(св. 233 до 2330 мг/м³)	-	±15
	PID-i-C4H8- 6000	от 0 до 6000 _млн^-1 (от 0 до 13980 мг/м³)	от 0 до 500 млн^-1включ. (от 0 до 1165 мг/м³включ.)	±15	-
			св. 500 до 6000 млн^-1(св. 1165 до 13980 мг/м³)	-	±15

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
1-бутанол C4H9OH	PID-C4H9OH- 10	от 0 до 10 млн^-1 (от 0 до 30,8 мг/м³)	от 0 до 3,2 млн^-1включ. (от 0 до 9,9 мг/м³включ.)	±20	-
			св. 3,2 до 10 млн^-1(св. 9,9 до 30,8 мг/м³)	-	±20
	PID-C4H9OH- 40	от 0 до 40 млн^-1(от 0 до 123,3 мг/м³)	от 0 до 9,7 млн^-1включ. (от 0 до 29,9 мг/м³включ.)	±20	-
			св. 9,7 до 40 млн^-1(св. 29,9 до 123,3 мг/м³)	-	±20
Диэтиламин C4H11N	PID-C4H11N- 10	от 0 до 10 млн^-1(от 0 до 30,4 мг/м³)	от 0 до 3 млн^-1включ. (от 0 до 9,1 мг/м³включ.)	±20	-
			св. 3 до 10 млн^-1(св. 9,1 до 30,4 мг/м³)	-	±20
	PID-C4H11N- 40	от 0 до 40 млн^-1(от 0 до 121,6 мг/м³)	от 0 до 9,8 млн^-1включ. (от 0 до 29,8 мг/м³включ.)	±20	-
			св. 9,8 до 40 млн^-1(св. 29,8 до 121,6 мг/м³)	-	±20
Диметиламин C2H7N	PID-C2H7N -5	от 0 до 5 млн^-1(от 0 до 2,67 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 1,06 мг/м³включ.)	±20	-
			св. 2 до 5 млн^-1(св. 1,06 до 2,67 мг/м³)	-	±20
	PID-C2H7N - 10	от 0 до 10 млн^-1(от 0 до 5,34 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 1,06 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 1,06 до 5,34 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Метанол СНзОН	PID-CH3OH- 10	от 0 до 10 млн^-1(от 0 до 13,3 мг/м³)	от 0 до 3,75 млн^-1включ. (от 0 до 4,98 мг/м³включ.)	±15	-
			св. 3,75 до 10 млн^-1(св. 4,98 до 13,3 мг/м³)	-	±15
Метанол СНзОН	PID-СНзОН- 40	от 0 до 40 млн^-1(от 0 до 53,2 мг/м³)	от 0 до 11,2 млн^-1включ. (от 0 до 14,9 мг/м³включ.)	±15	-
			св. 11,2 до 40 млн^-1(св. 14,9 до 53,2 мг/м³)	-	±15
Метилбензол (толуол) C7H8	PID-C7H8-40	от 0 до 40 млн^-1(от 0 до 153,3 мг/м³)	от 0 до 13 млн^-1включ. (от 0 до 49,8 мг/м³включ.)	±15	-
			св. 13 до 40 млн^-1(св. 49,8 до 153,3 мг/м³)	-	±15
	PID-C7H8-I00	от 0 до 100 млн^-1 (от 0 до 383 мг/м³)	от 0 до 13 млн^-1включ. (от 0 до 49,8 мг/м³включ.)	±15	-
			св. 13 до 100 млн^-1(св. 49,8 до 383 мг/м³)	-	±15
Фенол C6H5OH	PID-C6H5OH- 3	от 0 до 3 млн^-1(от 0 до 11,74 мг/м³)	от 0 до 0,25 млн^-1включ. (от 0 до 0,98 мг/м³включ.)	±20	-
			св. 0,25 до 3 млн^-1(св. 0,98 до 11,74 мг/м³)	-	±20
	PID-C6H5OH- 10	от 0 до 10 млн^-1(от 0 до 39,1 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 7,8 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 7,8 до 39,1 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
1,3- диметилбензол (м-ксилол) m-C8H10	PID-m-C8Hi0- 100	от 0 до 100 млн^-1 (от 0 до 442 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 44,2 до 442 мг/м³)	-	±15
1,2- диметилбензол (о-ксилол) o-C8H10	PID-o-C8H10- 100	от 0 до 100 млн^-1 (от 0 до 442 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 44,2 до 442 мг/м³)	-	±15
1,4- диметилбензол (п-ксилол) P-C8H10	PID-p-C8H10- 100	от 0 до 100 млн^-1 (от 0 до 442 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 44,2 до 442 мг/м³)	-	±15
Оксид этилена C2H4O	PID-C2H4O- 10	от 0 до 10 млн^-1(от 0 до 18,3 мг/м³)	от 0 до 1,65 млн^-1включ. (от 0 до 3 мг/м³включ.)	±20	-
			св. 1,65 до 10 млн^-1(св. 3 до 18,3 мг/м³)	-	±20
Фосфин РНз	PID-PH3-I0	от 0 до 10 млн^-1(от 0 до 14,1 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,4 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 1,4 до 14,1 мг/м³)	-	±20
Нафталин С10Н8	PID-C10H8-I0	от 0 до 10 млн^-1(от 0 до 53,3 мг/м³)	от 0 до 3,7 млн^-1включ. (от 0 до 19,7 мг/м³включ.)	±20	-
			св. 3,7 до 10 млн^-1(св. 19,7 до 53,3 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Бром Вг2	PID-Br2-2	от 0 до 2 млн^-1(от 0 до 13,3 мг/м³)	от 0 до 0,2 млн^-1включ. (от 0 до 1,33 мг/м³включ.)	±20	-
			св. 0,2 до 2 млн^-1(св. 1,33 до 13,3 мг/м³)	-	±20
Аммиак NH3	PID-NH3-100	от 0 до 100 млн^-1 (от 0 до 71 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 14,2 мг/м³включ.)	±15	-
			св. 20 до 100 млн^-1(св. 14,2 до 71 мг/м³)	-	±15
	PID-NH3- 1000	от 0 до 1000 _млн^-1 (от 0 до 710 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 71 мг/м³включ.)	±15	-
			св. 100 до 1000 млн^-1(св. 71 до 710 мг/м³)	-	±15
Этантиол (этилмеркаптан) C2H5SH	PID-C2H5SH- 10	от 0 до 10 млн^-1(от 0 до 25,8 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 1 мг/м³включ.)	±20	-
			св. 0,4 до 10 (св. 1 до 25,8 мг/м³)	-	±20
Метантиол (метилмеркап-тан) CH3SH	PID-CH3SH- 10	от 0 до 10 млн^-1 (от 0 до 20 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,8 мг/м³включ.)	±20	-
			св. 0,4 до 10 млн^-1(св. 0,8 до 20 мг/м³)	-	±20
Метантиол (метилмеркап-тан) CH3SH	PID-CH3SH- 20	от 0 до 20 млн^-1 (от 0 до 40 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 4 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 4 до 40 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относительной
Этилацетат C4H8O2	PID-C4H8O2- 100	от 0 до 100 млн^-1(от 0 до 366 мг/м³)	от 0 до 13 млн^-1включ. (от 0 до 47,6 мг/м³включ.)	±20	-
			св. 13 до 100 млн^-1(св. 47,6 до 366 мг/м³)	-	±20
Бутилацетат C6H12O2	PID-C6H12O2- 100	от 0 до 100 млн^-1(от 0 до 483 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 48,3 мг/м³) включ.	±20	-
			св. 10 до 100 млн^-1(св. 48,3 до 483 мг/м³)	-	±20
Пропилен (пропен) СзНб	PID-C3H6-300	от 0 до 300 млн^-1(от 0 до 561 мг/м³)	от 0 до 50 млн^-1включ. (от 0 до 93,5 мг/м³включ.)	±15	-
			св. 50 до 300 млн^-1(св. 93,5 до 561 мг/м³)	-	±15
2,3-дитиабутан (диметилдисульфид) C2H6S2	PID-C2H6S2-2	от 0 до 2 млн^-1(от 0 до 7,8 мг/м³)	от 0 до 0,35 млн^-1включ. (от 0 до 1,37 мг/м³включ.)	±20	-
			св. 0,35 до 2 млн^-1(св. 1,37 до 7,8 мг/м³)	-	±20
2,3-дитиабутан (диметилдисульфид) C2H6S2	PID-C2H6S2- 10	от 0 до 10 млн^-1(от 0 до 39,2 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 7,8 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 7,8 до 39,2 мг/м³)	-	±20
2,5-фурандион (малеиновый ангидрид) C4H2O3	PID-C4H2O3- 3	от 0 до 3 млн^-1(от 0 до 12,2 мг/м³)	от 0 до 0,25 млн^-1включ. (от 0 до 1,02 мг/м³включ.)	±20	-
			св. 0,25 до 3 млн^-1(св. 1,02 до 12,2 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
2,5-фурандион (малеиновый ангидрид) C4H2O3	PID-C4H2O3- 10	от 0 до 10 млн^-1(от 0 до 40,8 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 8,16 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 8,16 до 40,8 мг/м³)	-	±20
Дисульфид углерода (сероуглерод) CS2	PID-CS2-I0	от 0 до 10 млн^-1(от 0 до 31,7 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 3,17 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 3,17 до 31,7 мг/м³)	-	±20
Ацетонитрил C2H3N	PID-C2H3N- 10	от 0 до 10 млн^-1(от 0 до 17,1 мг/м³)	от 0 до 6 млн^-1 включ. (от 0 до 10,2 мг/м³включ.)	±15	-
			св. 6 до 10 млн^-1(св. 10,2 до 17,1 мг/м³)	-	±15
Циклогексан СбН12	PID-C6H12- 100	от 0 до 100 млн^-1 (от 0 до 350 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 70 мг/м³включ.)	±20	-
			св. 20 до 100 млн^-1(св. 70 до 350 мг/м³)	-	±20
1,3-бутадиен (дивинил) С4Н6	PID-C4H6-500	от 0 до 500 млн^-1(от 0 до 1125 мг/м³)	от 0 до 50 млн^-1включ. (от 0 до 112 мг/м³включ.)	±20	-
			св. 50 до 500 млн^-1(св. 112 до 1125 мг/м³)	-	±20
н-гексан СбН14	PID-C6H14- 1000	от 0 до 1000 млн^-1 (от 0 до 3584 мг/м³)	от 0 до 84 млн^-1включ. (от 0 до 301 мг/м³включ.)	±20	-
			св. 84 до 1000 млн^-1(св. 301 до 3584 мг/м³)	-	±20

Определяемый компонент¹⁾	Модифика ция сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Арсин AsH3	PID-AsH3-3	от 0 до 3 млн^-1(от 0 до 9,7 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,32 мг/м³ включ.)	±20	-
			св. 0,1 до 3 млн^-1(св. 0,32 до 9,7 мг/м³)	-	±20
Диметилсуль- фид C2H6S	PID-C2H6S- 100	от 0 до 100 млн^-1(от 0 до 258 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 51,6 мг/м³включ.)	±20	-
			св. 20 до 100 млн^-1 (св. 51,6 до 258 мг/м³)	-	±20
Этилен C2H4	PID-C2H4-300	от 0 до 300 млн^-1(от 0 до 351 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 23,4 мг/м³включ.)	±20	-
			св. 20 до 300 млн^-1 (св. 23,4 до 351 мг/м³)	-	±20
	PID-C2H4- 1800	от 0 до 1800 млн^-1(от 0 до 2106 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 117 мг/м³включ.)	±20	-
			св. 100 до 1800 _млн^-1 (св. 117 до 2106 мг/м³)	-	±20
Акрилонитрил C3H3N	PID-C3H3N- 10	от 0 до 10 млн^-1(от 0 до 22,1 мг/м³)	от 0 до 0,7 млн^-1включ. (от 0 до 1,45 мг/м³включ.)	±20	-
			св. 0,7 до 10 млн^-1(св. 1,45 до 22,1 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Муравьиная кислота CH2O2	PID-CH2O2- 10	от 0 до 10 млн^-1(от 0 до 19,1 мг/м³)	от 0 до 0,5 млн^-1включ. (от 0 до 0,96 мг/м³включ.)	±20	-
			св. 0,5 до 10 млн^-1(св. 0,96 до 19,1 мг/м³)	-	±20
н-гептан С7Н16	PID-C7H16- 500	от 0 до 500 млн^-1(от 0 до 2084 мг/м³)	от 0 до 50 млн^-1включ. (от 0 до 208 мг/м³включ.)	±15	-
			св. 50 до 500 (св. 208 до 2084 мг/м³)	-	±15
	PID-C7H16- 2000	от 0 до 2000 млн^-1(от 0 до 8334 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 416 мг/м³включ.)	±15	-
			св. 100 до 2000 _млн^-1 (св. 416 до 8334 мг/м³)	-	±15
2-пропанон (ацетон) C3H6O	PID-СзНбО- 1000	от 0 до 1000 млн^-1(от 0 до 2415 мг/м³)	от 0 до 80 млн^-1включ. (от 0 до 193 мг/м³включ.)	±15	-
			св. 80 до 1000 _млн^-1 (св. 193 до 2415 мг/м³)	-	±15
1,2-дихлорэтан C2H4CI2	PID-C2H4CI2- 20	от 0 до 20 млн^-1(от 0 до 82,3 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 8,23 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 8,23 до 82,3 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Этилцелло-зольв (2-этоксиэтанол) С4Н10О2	PID-C4H10O2- 20	от 0 до 20 млн^-1(от 0 до 75 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 7,5 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1 (св. 7,5 до 75 мг/м³)	-	±20
Диметиловый эфир C2H6O	PID-C2H6O- 500	от 0 до 500 млн^-1(от 0 до 958 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 192 мг/м³включ.)	±15	-
			св. 100 до 500 млн^-1 (св. 192 до 958 мг/м³)	-	±15
2-метилпропан (изобутан) i-C4H10	PID-i-C4Hio- 1000	от 0 до 1000 млн^-1(от 0 до 2417 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 241 мг/м³включ.)	±15	-
			св. 100 до 1000 _млн^-1 (св. 241 до 2417 мг/м³)	-	±15
2-метил-1- пропанол (изобутанол) i-C4H9OH	PID-i- C4H9OH-20	от 0 до 20 млн^-1(от 0 до 61,6 мг/м³	от 0 до 3 млн^-1включ. (от 0 до 9,2 мг/м³включ.)	±20	-
			св. 3 до 20 млн^-1(св. 9,2 до 61,6 мг/м³)	-	±20
Циклогексанон СбНюО	PID-C6H10O- 20	от 0 до 20 млн^-1(от 0 до 70 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 7 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 7 до 70 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относительной
2-бутанон (ме-тилэтилкетон) C4H8O	PID-C4H8O- 500	от 0 до 500 млн^-1(от 0 до 1500 мг/м³)	от 0 до 60 млн^-1включ. (от 0 до 180 мг/м³включ.)	±15	-
			св. 60 до 500 млн^-1(св. 180 до 1500 мг/м³)	-	±15
Тетраэтилорто силикат (TEOC) C8H20O4Si	PID- C8H20O4Si-10	от 0 до 10 млн^-1(от 0 до 86,6 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 17,3 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 17,3 до 86,6 мг/м³)	-	±20
Акролеин C3H4O	PID-C3H4O- 10	от 0 до 10 млн^-1(от 0 до 24,9 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 4,98 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 4,98 до 24,9 мг/м³)	-	±20
Пары Бензина⁵⁾⁶⁾	PID-ПНБ- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары Дизельного _{топлива}⁵⁾⁷⁾	PID-ПНД- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары Керосина⁵⁾⁸⁾	PID-ПНК- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары Уайт- спирита⁵⁾⁹⁾	PID-ПНУ- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары нефти⁵⁾¹⁰⁾	PID-ПНН- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м	-	±15

Определяемый компонент¹⁴^{15 16}	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента¹⁷^{18 19 20 21 22 23 24 25}		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапазо-на/поддиапазона измерений)	относи тельной
Пары авиационного топли- ва⁵⁾¹¹⁾	PID-ПНА- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары топлива для реактивных двигателей⁵⁾¹²⁾	PID-ПНР- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15

Таблица 6 - Основные метрологические характеристики газоанализаторов для определения го-

рючих газов с полупроводниковым сенсором (		MEMS)
Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾	Пределы допускаемой основной абсолютной погрешности
Водород H2	MEMS-Н2-100	от 0 до 4,0 % (от 0 до 100 % НКПР)	±0,2 % (±5 % НКПР)
	MEMS-Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,12 % (±3 % НКПР)
	MEMS-n2-20%	от 0 до 20 %	±0,5 %
Метан CH4	MEMS-CH4-I00	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS-CH4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
	MEMS-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS-CH4-I000000	от 0,005 % до 100 % (от 50 млн^-1 до 1000000 млн^-1)	±(0,1-Х) %
Этилен C2H4	MEMS-C2H4-I00	от 0 до 2,3 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этилен C2H4	MEMS-C2H4-50	0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Пропан C3H8	MEMS-C3H8-I00	0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	MEMS-CзH8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
	MEMS-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
н-бутан C4H10	MEMS-C4H10-I00	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
н-бутан C4H10	MEMS-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1-бутен C4H8	MEMS-C4H8-I00	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
1-бутен C4H8	MEMS-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	MEMS-i-C4H10-100	от 0 до 1,30 % (от 0 до 100 % НКПР)	±0,065 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	MEMS-i-C4H10-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
н-пентан C5H12	MEMS-C5H12-100	от 0 до 1,1 % (от 0 до 100 % НКПР)	±0,055 % (±5 % НКПР)
н-пентан C5H12	MEMS-C5H12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾	Пределы допускаемой основной абсолютной погрешности
Циклопентан С5Н10	MEMS-С5Н10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
Циклопентан С5Н10	MEMS-С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан C6H14	MEMS-C6H14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
н-гексан C6H14	MEMS-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	MEMS-С6Н12-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	MEMS-С6Н12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	MEMS-C2H6-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этан C2H6	MEMS-C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	MEMS-СНзOH-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	MEMS-С6Н6-100	от 0 до 1,2 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Бензол СбНб	MEMS-С6Н6-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен (пропен) СзНб	MEMS-СзН6-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	±0,1 % (±5 % НКПР)
Пропилен (пропен) СзНб	MEMS-СзН6-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	MEMS-С2Н5ОН- 48,3	от 0 до 1,5 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	MEMS-С7Н16-100	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (±5 % НКПР)
н-гептан С7Н16	MEMS-С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	MEMS-С2Н4О-100	от 0 до 2,6 % (от 0 до 100 % НКПР)	±0,13 % (±5 % НКПР)
Оксид этилена С2Н4О	MEMS-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-пропанон (ацетон) СзНбО	MEMS-C3H6O-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	MEMS-i-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	MEMS-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил- 1,3-бутадиен (изопрен) C5H8	MEMS-C5H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
2-метил- 1,3-бутадиен (изопрен) C5H8	MEMS-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾	Пределы допускаемой основной абсолютной погрешности
Ацетилен С2Н2	MEMS-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Ацетилен С2Н2	MEMS-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	MEMS-C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	MEMS-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	MEMS-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	MEMS- С8Н10-37,5Т	от 0 до 0,3 % (от 0 до 375 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	MEMS-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Этилацетат С4Н8О2	MEMS-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Бутилацетат С6Н12О2	MEMS-С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	MEMS-С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан С2Н4С12	MEMS-С2Н4Cl2-50	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	MEMS-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	MEMS-С6Н12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (вторбутанол) sec-C4H9OH	MEMS-sec-С4Н9ОН- 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±3 % НКПР)
Винилхлорид С2Н3С1	MEMS-С2НзCl-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	MEMS-СзН6-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Циклопропан СзНб	MEMS-СзН6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2НбО	MEMS-С2Н6О-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	MEMS-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Оксид пропилена СзНбО	MEMS-СзН6О-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)
Хлорбензол C6H5CI	MEMS-С6Н5Cl- 38,4T	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	±0,039 % (±3 % НКПР)
2-бутанон (метил-этилкетон) C4H8O	MEMS-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-	MEMS-tert- С4Н9ОH-50	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация СенСора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾		Пределы допускаемой основной абсолютной погрешности
С4Н9ОН
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O	MEMS-tert-С5Н12О- 50	от 0 до 0,8 % (от 0 до 50 % НКПР)		±0,08 % (±5 % НКПР)
1,4-диметилбензол (П-КСИЛОЛ) Р-С8Н10	MEMS-p-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)		±0,027 % (±3 % НКПР)
1,2-диметилбензол (О-КСИЛОЛ) О-С8Н10	MEMS-o-С8Н10-20T	от 0 до 0,2 % (от 0 до 20 % НКПР)		±0,03 % (±3 % НКПР)
2-пропаноЛ (ИзОпрОпанОЛ) i-C3H7OH	MEMS-i-СзН7ОH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)		±0,1 % (±5 % НКПР)
Октен С8Н16	MEMS-С8Н16-33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)		±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) i-C5H12	MEMS-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,065 % (±5 % НКПР)
Метантиол (метил-меркаптан) CH3SH	MEMS-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)		±0,21 % (±5 % НКПР)
Этантиол (этилмер-каптан) С;П5SП	MEMS-С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)		±0,14 % (±5 % НКПР)
Ацетонитрил С2НзN	MEMS-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)		±0,15 % (±5 % НКПР)
2,3-дитиабутан (диметилдиСульфид) С2Н6S2	MEMS-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		±0,055 % (±5 % НКПР)
Бензин⁵⁾⁶⁾	MEMS-ПНБ-50	от 0 до 50 % НКПР		±5 % НКПР
Дизельное топливо⁵⁾⁷⁾	MEMS-ПНД-50	от 0 до 50 % НКПР		±5 % НКПР
Керосин⁵⁾⁸⁾	MEMS-ПНК-50	от 0 до 50 % НКПР		±5 % НКПР
Уайт-спирит⁵⁾⁹⁾	MEMS-ПНУ-50	от 0 до 50 % НКПР		±5 % НКПР
Сумма углеводородов CxHy (поверочный компонент метан)	MEMS - CxHyCH.i- 100	от 0 до 4,4 % (от 0 до 100 % НКПР)		±0,22 % (±5 % НКПР)
	MEMS - CxHyCHi- 50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
	MEMS - CxHyCHi- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	±50 мг/м³
	MEMS - CxHyCHi- 3000	от 0 до 3000 мг/м³	св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³
Сумма углеводородов CxHy (Углеводороды алифатические предельные	MEMS - СхНуСзН8- 100	от 0 до 1,7 % (от 0 до 100 % НКПР)		±0,085 % (±5 % НКПР)
	MEMS - СхНуСзН8- 50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)

Определяемый ком-понент²⁶

Модификация сенсора

Диапазон и поддиапазоны измерений кон-центрации²⁷ определяемого компонента²⁸^{29 30 31 32 33}

Пределы допускаемой основной абсолютной погрешности

C2-C10) (поверочный компонент пропан)

MEMS - СхНуСзН8-

3000

от 0 до 3000 мг/м³

от 0 до 500 мг/м³ включ.

±50 мг/м³

св. 500 до 3000 мг/м³

± (0,152-X - 15,6) мг/м³

Таблица 6.1 - Основные метрологические характеристики газоанализаторов для определения токсичных газов с полупроводниковым сенсором (MEMS)

Определяемый компонент	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации¹⁾определяемого компонента	Пределы допускаемой основной абсолютной погрешности
Сероводород H2S	MEMS-H2S-7,1T	от 0 до 7,1 млн^-1(от 0 до 10 мг/м³)	±0,5 млн^-1
Сероводород H2S	MEMS-H2S-I00	от 0 до 100 млн^-1(от 0 до 142 мг/м³)	±(0,1^X) млн^-1

¹⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1).

X - Содержание определяемого компонента в поверочной газовой смеси, млн^-1 или мг/м³.

Таблица 7 - Прочие метрологические характеристики

Наименование характеристики	Значение
Время установления показаний Т0,9, с, не более¹⁾
- для оптического инфракрасного сенсора	15
- для термокаталитического сенсора	10
- для электрохимического сенсора	15
- для фотоионизационного сенсора	15
- для полупроводникового сенсора	20
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от - 55 °С до +15 °С включ. и св. +25 °С до + 65 °С на каж-
дые 10 °С, в долях от предела допускаемой основной погрешности	±0,25
¹⁾ - без учета установленных защитных фильтров, а также, для фотоионизационного
сенсора, периодичности измерений концентрации (периодичность определяется при заказе и
может быть изменена пользователем).

Таблица 8 - Основные технические

Наименование характеристики	Значение
Напряжение питания от сменной батареи, В - AVIS X1	3,6
Напряжение питания от аккумуляторных батарей, В - AVIS XI Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro	3,7
Габаритные размеры (ширина x длина x высота - ШхДхВ), мм, не более:
- AVIS X1	52x112x47
- AVIS X1 Pro	60x112x47
- AVIS X4	62x120x50
- AVIS X4 Pro	65x135x50
- AVIS X5 Pro	80x155x60
Масса, кг, не более:
- AVIS X1	0,12
- AVIS X1 Pro	0,15
- AVIS X4	0,18
- AVIS X4 Pro	0,22
- AVIS X5 Pro	0,25

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа	от -40 до +60 от -55 до +65 (опция) 98 от 80 до 120
Средний срок службы¹⁾, лет, не менее	21
Средняя наработка до отказа, ч, не менее	40000
Маркировка взрывозащиты²⁾: - AVIS X1 - AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro	PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X PO Ex da ia I Ma X / 0Ex da ia IIC T4 Ga X PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X 0Ex ia IIC T4 Ga X
¹⁾ - Без учета срока службы чувствительного элемента (сенсора); ²⁾ - В зависимости от применяемого сенсора.

Знак утверждения типа

наносится на маркировочную табличку фотохимпечатным методом, а также на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор портативный AVIS	в соответствии с заказом	1 шт.
Руководство по эксплуатации - AVIS X1	РУСГ.413412.001РЭ
- AVIS X1 Pro	РУСГ.413412.003РЭ	1 экз.
- AVIS X4	РУСГ.413412.002РЭ	1 экз.
- AVIS X4 Pro	РУСГ.413412.004РЭ
- AVIS X5 Pro	РУСГ.413412.005РЭ
Паспорт - AVIS X1	РУСГ.413412.001 ПС
- AVIS X1 Pro	РУСГ.413412.003 ПС	1 экз.
- AVIS X4	РУСГ.413412.002 ПС	1 экз.
- AVIS X4 Pro	РУСГ.413412.004 ПС
- AVIS X5 Pro	РУСГ.413412.005 ПС

Сведения о методиках (методах) измерений

приведены в разделе 2 «Назначение и функции» документов «РУСГ.413412.001РЭ Газоанализаторы портативные AVIS X1. Руководство по эксплуатации», «РУСГ.413412.002РЭ Газоанализаторы портативные AVIS X4. Руководство по эксплуатации», «РУСГ.413412.003РЭ Газоанализаторы портативные AVIS X1 Pro. Руководство по эксплуатации», «РУСГ.413412.004РЭ Газоанализаторы портативные AVIS X4 Pro. Руководство по эксплуатации», «РУСГ.413412.005РЭ Газоанализаторы портативные AVIS X5 Pro. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ IEC 60079-29-1-2013 Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

Приказ Ростехнадзора от 2 декабря 2020 г. № 506 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по аэрологической безопасности угольных шахт»»;

ТУ 26.51.53-003-24060426-2022 Газоанализаторы портативные AVIS. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»)

ИНН 5920040229

Юридический адрес: 617764, Пермский край, г. Чайковский, ул. Ленина, д. 61а, оф. 501 Телефон (факс): +7 (3422) 598855

Web-сайт: www.mirax-safety.com

E-mail: info@mirax-safety.com

Изготовитель

Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»)

ИНН 5920040229

Юридический адрес: 617764, Пермский край, г. Чайковский, ул. Ленина, д. 61а, оф. 501 Адрес места осуществления деятельности: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 5

Телефон (факс): +7 (3422) 598855

Web-сайт: www.mirax-safety.com

E-mail: info@mirax-safety.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

- Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для

предварительной оценки содержания компонентов.

Газоанализаторы могут применяться для измерения концентрации других определяе

⁴

мых компонентов, указанных в руководстве по эксплуатации, при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

⁵

Поверочный компонент для горючих газов - метан или пропан, в зависимости от модификации сенсора. Коэффициент пересчета указывается в паспорте на прибор.

⁶

- Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.

Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

Поверочный компонент метан. Коэффициент пересчета указывается в паспорте на прибор.

⁷

- Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (%) и % нижнего концентрационного предела распространения пламени (%, НКПР).

⁸

- Диапазон показаний соответствует диапазону от 0 до 100 % НКПР.

⁹

- Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

¹⁰

¹¹

- Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1).

¹²

- Диапазон показаний соответствует диапазону измерений.

¹³

- Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный

¹⁴

Поверочный компонент изобутилен. Коэффициент пересчета указывается в паспорте на прибор.

¹⁵

¹⁶

- Диапазон показаний соответствует диапазону измерений.

¹⁷

¹⁸

- Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор.

¹⁹

- Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.

²⁰

- Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005.

²¹

- Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.

²²

- Уайт-спирит по ГОСТ Р 52368-2005.

²³

- Пары нефти ГОСТ Р 51858-2002.

²⁴

- Пары авиационного топлива по ГОСТ 10227-86.

²⁵

- Топливо для реактивных двигателей по ГОСТ 10227-86.

²⁶

²⁷

- Диапазон показаний для горючих газов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа.

²⁸

- Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

²⁹

³⁰

- Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.

³¹

- Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005.

³²

- Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.

³³

- Уайт-спирит по ГОСТ Р 52368-2005.

X - Содержание определяемого компонента в поверочной газовой смеси, млн^-1 или мг/м³.

Техническая поддержка

3589 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1531 от 26.06.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

3589 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1531 от 26.06.2024

Текст приказа Росстандарта № 1531 от 26.06.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
