Модули газового анализа кислородные FCX-MCxx-CH

Модули газового анализа кислородные FCX-MCxx-CH (далее «модуль», или «модуль FCX») предназначены для измерений концентрации кислорода в продуктах разделения воздуха.

Модуль FCX представляет собой автономную плату, на которой смонтирована газоаналитическая ячейка с сенсором из оксида циркония, через которую продувается анализируемый газ. Также на плате установлены электротехнические компоненты, обеспечивающие нагрев сенсора, подачу стабилизированного напряжения на него. Плата имеет монтажные отверстия для крепления и разъемы для подключения электропитания напряжением (11,5 - 28,0) В постоянного тока, для подключения калибровочного дисплея и для съема выходного сигнала. На плате установлена ячейка, внутри которой находится сенсор из оксида циркония. Ячейка сенсора оборудована штуцерами для входа и выхода анализируемого газа.

Принцип действия сенсора основан на том, что при нагревании приблизительно до 450 °С оксид циркония становится твердым электролитом и пропускает ионы кислорода. Если к электродам сенсора приложено напряжение, то ионы кислорода проникают через слой циркония, и в электрической цепи возникает ток. При постоянном давлении газа объем прошедшего через слой циркония кислорода соответствует объему кислорода, диффундирующего через капилляры в полость сенсора, причем это соотношение остается постоянным в определенных пределах приложенного к электродам напряжения. Измеренный ток сенсора пропорционален числу молекул кислорода диффундирующего через капилляры в полость сенсора, а, следовательно, и концентрации кислорода в анализируемом газе.

Номинальная функция преобразования модулей имеет вид:

I = Io + Kn C х

где I - выходной токовый сигнал модулей FCX, мА;

• I - начальный уровень выходного токового сигнала, равный 4 мА;

C - концентрация определяемого компонента на входе модуля, объемная доля О2 в %;

К_п - номинальный коэффициент преобразования для конкретного исполнения модуля, мА/объемная доля О2 в %

В зависимости от типа установленного сенсора модуль может измерять концентрацию кислорода в анализируемой пробе в различных диапазонах. Так, модуль FCX-MC25-CH предназначен для измерений в диапазоне (0,2-25,0) объемная доля О2 в %, а модуль FCX-MC95-CH - для измерений в диапазоне (1,0 -95,)0 объемная доля О2 в %.

Внешний вид модуля FCX представлен на рисунке 1.

Места пломбирования

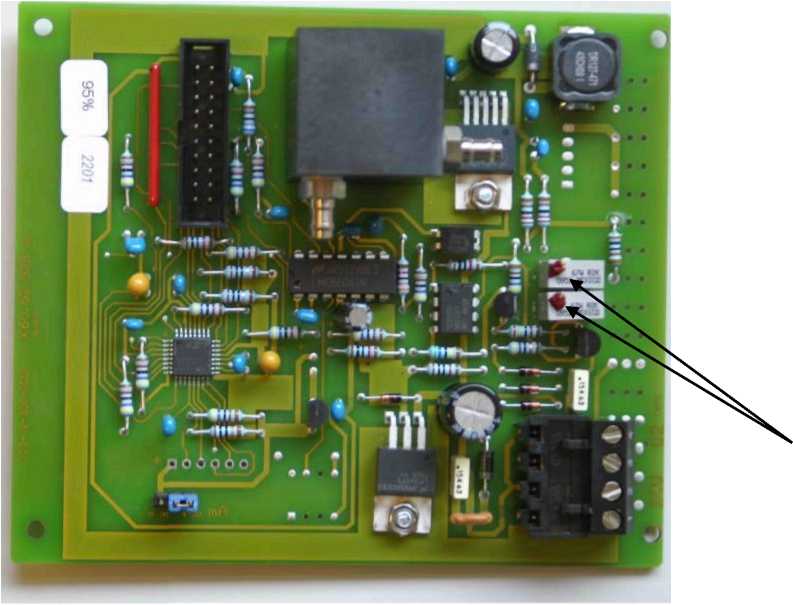

Рисунок 1 Общий вид модуля газового анализа кислородного FCX-MCxx-CH

Модули имеют заводскую защиту от несанкционированного изменения настроек путем пломбирования потенциометров настройки. Места пломбирования указаны на рисунке 1.

При выходе показателей погрешности за нормированные пределы модули подлежат перекалибровке в условиях фирмы-изготовителя.

Метрологические и технические характеристики

наносится: типографским способом на титульный лист (центр листа) Руководства по эксплуатации и на самоклеющийся стикер, помещаемый непосредственно на плате модуля.

Модуль газового анализа кислородный FCX-MC25-CH или FCX-MC95-CH  1 шт.

Каждый модуль комплектуется:

"Модуль газового анализа FCX-MCxx-CH". Руководство по эксплуатации    1 экз.

"Модуль газового анализа FCX-МСхх-СН". Методика поверки

1 шт.

Сведения о методиках (методах) измерений:

Приведены в руководстве по эксплуатации «Модули газоаналитические кислородные FCX-МСхх-СН РЭ»

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 2 ГОСТ 12.2.007.0-75 Изделия электрические. Общие требования безопасности.

• 3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
