МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

Москва

О внесении изменений в описание типа на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НЛП «ИРВИС» от 25 ноября 2016 г. № 77 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58620-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин), оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой,

  Заместитель Руководителя

г--/                    , ’Sj'

л;

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сведения о сертификат эп

Действителен: с 17.11.2016 да 17.11.2017

<_____—_____

Изменения в описание типа на расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра (далее -расходомеры-счетчики) предназначены для измерений и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), давления, температуры и вычисления объемного расхода (объема) газов, приведенного к стандартным условиям по ГОСТ 2939-63.

Принцип действия расходомеров-счетчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него. Учет знака разности времени прохождения ультразвуковых колебаний позволяет измерять расход, как в прямом, так в обратном направлениях, реверсивные потоки газа. Возбуждение импульсов производится пьезоэлектрическими преобразователями (далее- ПЭП), установленными на измерительном участке трубопровода, в котором производится измерение расхода газа.

ПЭП работают попеременно в режиме приемник-излучатель и обеспечивают излучение и прием ультразвуковых импульсов. Движение газа вызывает изменение времени полного распространения ультразвуковых сигналов по потоку и против него. Разность времени прямого и обратного прохождения ультразвуковых импульсов пропорциональна скорости движения среды.

Расходомеры-счетчики проводят расчет коэффициента сжимаемости газов для приведения измеренного объемного расхода (объема) к стандартным условиям. Для природного газа коэффициент сжимаемости вычисляется по ГОСТ 30319.2-2015, для свободного нефтяного газа ГСССД МР 113-2003, для других газов- в соответствии с нормативно-справочной документацией на эти газы, в том числе по ГСССД МР 118-2005, ГСССД МР 134-2007 и ГСССД МР135-2007.

Расходомеры-счетчики состоят из первичных преобразователей (далее - ПП), блока интерфейса и питания (далее - БИП), соединительного кабеля (далее - СК), шлюзовой камеры (далее - ШК, для модификаций ИРВИС-РС4М-Ультра-Пр и ИРВИС-РС4М-Ультра-В), а также измерительных участков (далее - ИУ) и устройства подготовки потока (далее -УПП), поставляемых по заказу. В составе расходомеров-счетчиков может быть от одного до четырех ПП.

ПП состоит из первичного преобразователя расхода (далее - ППР), первичного преобразователя давления (далее - ППД), первичного преобразователя температуры (далее -ППТ), блока преобразователя-усилителя (далее - БПУ).

БПУ, используя сигналы с ПЭП, ППТ и ППД, вычисляет температуру, давление, расход измеряемой среды при рабочих и стандартных условиях, объем при стандартных условиях и передает вычисленные значения в БИП.

БИП обеспечивает питание одного или нескольких ПП по искробезопасной цепи, прием данных об измеренных параметрах с одного или нескольких ПП, формирует архивы параметров и событий и хранит их в энергонезависимой памяти, передает информацию по интерфейсам RS232/485 на АСУТП или ПЭВМ.

БИП состоит из корпуса БИП, блока индикации БИ с кнопками управления, барьера искрозащиты БИЗ, специализированного многоканального регистратора информации РИ (далее - РИ), токового интерфейса ТИ, блока питания сетевого БПС, блока питания внешнего БПВ, адаптера внешнего питания АВП, устройства бесперебойного питания ИРВИС-УБП. Состав БИП зависит от модификации расходомеров-счетчиков.

ИУ и УПП представляют собой отрезки трубопроводов прямой или специальной формы, предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомером-счетчиком.

Расходомеры-счетчики по конструктивному исполнению ПП имеют три модификации: полнопроходную (ИРВИС-РС4М-Ультра-Пп), погружную (ИРВИС-РС4М-Ультра-Пр) и вставную (ИРВИС-РС4М-Ультра-В).

Фотографии общего вида расходомеров-счетчиков представлены на рисунке 1

ПП ИРВИС-РС4М-Ультра-Пп

БИП ИРВИС-РС4М-Ультра

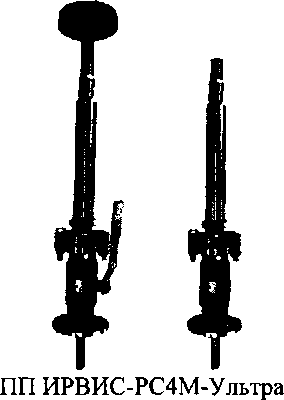

ПП ИРВИС-РС4М-Ультра-Пр

Рисунок 1 - Фотографии общего вида расходомеров-счетчиков

Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

В расходомерах-счетчиках пломбируются . крышка БПУ, клеммная коробка, кабельные вводы, фланцы ШК (для модификаций ИРВИС-РС4М-Ультра-Пр и ИРВИС-РС4М-Ультра-В), крышка БИП, защитная планка БИП.

ИРВИС-РС4М-Ультра ПП

ИРВИС-РС4М-Ультра-Пр

Ультра-В

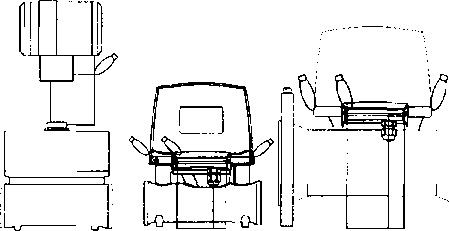

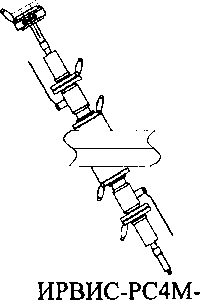

Рисунок 2 - Схема пломбировки расходомеров-счетчиков

Программное обеспечение (далее - ПО) обеспечивает реализацию функций расходомеров-счетчиков.

Защита ПО расходомеров-счетчиков от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью log-битов защиты, ведения доступного только для чтения журнала событий.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Доступ к ПО расходомеров-счетчиков для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие . результаты измерений, защищены от любых искажений путем кодирования.

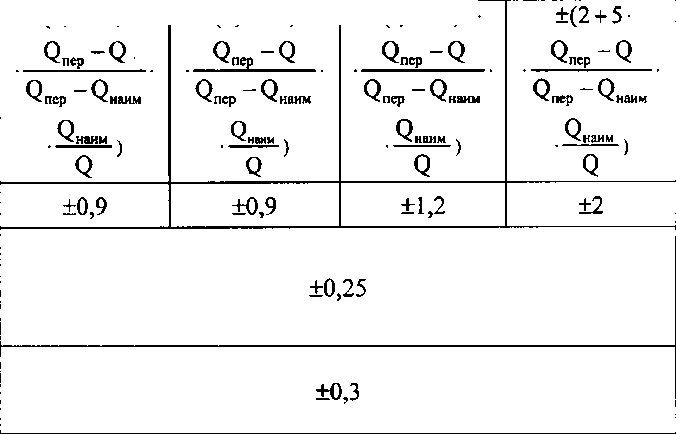

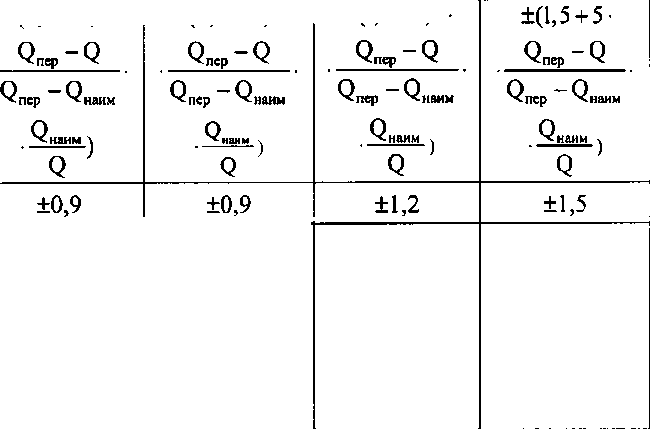

Таблица 2 - Метрологические характеристики

не нормируется

+(0,9 + 3,6-

+(0,9+2,1

±(1,2 + 5,3-

не нормируется не нормируется не нормируется не нормируется

±(0,9 + 3,6-

±(0,9 + 2,1

±(1,2 + 5,3-

Пределы относительной вычисления

допускаемой погрешности объемного

Пределы       допускаемой

основной      относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов (при имитационном методе поверки), %:

О^су <0<0^су

Vnop V ^намм

Таблица 3 - Основные технические характеристики

наносится на маркировочные таблички, прикрепляемые к ПП и БИП расходомеров-счетчиков методом лазерной гравировки (шелкографии и т.п.) и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

поверка осуществляется по документам:

-первичная по ИРВС 9100.0000.00 МП6 «Инструкция. ГСИ. Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Методика поверки с изменением № 1», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 17.06.2016 г.;

-периодическая по ИРВС 9100.0000.00 РЭ6 «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Руководство по эксплуатации. Раздел V с изменением № 1», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» в части «Методика периодической поверки» 17.06.2016 г.

Основные средства поверки:

-установка поверочная газодинамическая УПГ-10, диапазон измерения объемного расхода от 0,025 до 12000 м³/ч, пределы допускаемой относительной погрешности +0,3 %;

-частотомер электронно-счетный 43-63 ДЛИ2.721.007 ТУ, пределы измерений от 0,1 до 200 МГц, пределы допускаемой относительной погрешности по частоте опорного генератора ±5-10‘⁷ Гц;

-манометры образцовые МО, класс точности 0,15, верхние пределы измерения давления: 1 кгс/см , 6 кгс/см²,10 кгс/см²,16 кгс/см², 25 кгс/см², 40 кгс/см²,100 кгс/см²;

• - магазин сопротивлений Р4381 по ГОСТ 23737-79, диапазон сопротивлений от 0,01 до 11111,11 Ом, класс точности 0,02/2-Ю"⁶;

-мультиметр В7-53, диапазон измерений от 0 до 2 А, пределы допускаемой погрешности +(0,15+10 ед.мл.р.);

• - рулетка металлическая по ГОСТ 7502-69 с ценой деления 1 мм, класс точности 3.

• - ультразвуковой толщиномер ТУЗ-2, пределы измерений от 0,6 до 300 мм, пределы допускаемой абсолютной погрешности ±(0,1+0,005Н), мм, где - Н толщина измеряемого объекта, мм;

• - штангенциркуль ШЦЦ-Ш-500-0,01, диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,03 мм;

• - измеритель влажности и температуры, диапазон измерения влажности от 0 до 99 %, пределы абсолютной погрешности ±2%; диапазон измерения температуры от минус 45 до 60“С, пределы абсолютной погрешности ±0,2°С;

• - ПЭВМ типа IBM PC с программным обеспечением «ИРВИС-ТП».

-барометр-анероид БАММ-1, диапазон измерения от 80 до 106 кПа, пределы допускаемой абсолютной погрешности +250 Па;

-калибратор температуры КТ-1, пределы допускаемой абсолютной погрешности воспроизведения температуры ±(0,05+0,0005-|t|), где t - уставка калибратора, °C;

• - измеритель-регулятор температуры МИТ8.03, предел абсолютной погрешности измерения температуры ±(0.004+10‘⁵-t), где t - измеряемая температура, °C;

• - мегаомметр типа Ml 101М по ГОСТ 23706-93, класс точности 1,0.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на расходомеры-счетчики в соответствии с рисунком 2.

Методика измерений газа изложена в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».

Методика измерений газа расходомерами-счетчиками модификации ИРВИС-РС4М-Ультра-Пр изложена в ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы».

Методика измерений газа расходомерами-счетчиками модификации ИРВИС-РС4М-Ультра-В изложена в «Государственная система обеспечения единства измерений. Объемный расход и объем газа. Методика измерений расходомерами-счетчиками ультразвуковыми ИРВИС-РС4-Ультра. ФР. 1.29.2011.11472».

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа

ГОСТ Р 8.741-2011 ГСИ. Объем природного'газа. Общие требования к методикам измерений

Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Технические условия. ИРВС 9100.0000.00 ТУ6

Общество с ограниченной ответственностью Научно-производственное предприятие «ИРВИС» (ООО НПП «ИРВИС»)

ИНН 1659005490

Адрес: 420021, РТ, г. Казань, ул. Парижской коммуны, 25/39.

Телефон (факс): (843) 212-56-31, 212-56-30.

Web-сайт: http://www.gorgaz.ru

E-mail: l@gorgaz.ru

ГЦИ СИ ООО «Метрологический центр СТП».

Адрес: 420107, г. Казань, ул. Петербургская 50, корп. 5,

Телефон: (843)214-20-98, факс: (843)227-40-10,

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.
