Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «08» августа 2018 г. №1658

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ВИС.Т Назначение средства измерений

Теплосчетчики ВИС.Т (далее - теплосчетчики), предназначены для измерения и коммерческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя в системах теплоснабжения.

Описание средства измерений

В зависимости от модификации ВИС.Т могут использоваться как теплосчетчики и как расходомеры-счетчики в системах водяного и/или парового теплоснабжения, в том числе в системах с изменением направления движения теплоносителя, системах холодного водоснабжения и пароснабжения. В качестве теплоносителя могут быть: теплофикационная и холодная природная вода, технологические растворы, хладагенты, насыщенный, перегретый пар и конденсат водяного пара. Электронный блок теплосчетчика ВИС.Т может быть выполнен конструктивно в виде единого блока либо в виде раздельных блоков: блоков преобразования напряжения в частоту (ПНЧ) и блока измерительно-вычислительного устройства (ИВУ).

ВИС.Т имеет четыре модификации (ТС, ВС, МС, ПС).

Теплосчетчик ВИС.Т состоит из электронного блока и первичных электромагнитных преобразователей расхода полнопроходного (ПП, ППР) или погружного (ППС) типа и/ или вихревого типа. В составе теплосчетчика ВИС.Т могут применяться тахометрические преобразователи расхода (таблица 1), термопреобразователи (таблица 2), преобразователи давления (таблица 3), а также вспомогательное оборудование (принтер, модем, адаптер переноса данных и др.).

Условное обозначение теплосчетчика ВИС.Т

ВИС.Т ХХ - х - х - х - х - х - х - х - х - х - х...х

1    2 3 4 5 6 7   8   9   10   11
  • 1. Модификации: ТС - теплосчетчик; ВС - расходомер-счетчик; МС - комбинированный счетчик; ПС - паросчетчик;

  • 2.  Количество каналов измерений расхода электромагнитными преобразователями погружного типа (0 - 8);

  • 3. Количество каналов измерений расхода электромагнитными преобразователями полнопроходного типа (от 0 до 8);

  • 4. Количество каналов измерения расхода вихревого типа (от 0 до 8);

  • 5. Количество каналов измерения расхода тахометрического типа (от 0 до 8);

  • 6. Количество каналов измерения давления (от 0 до 8);

  • 7. Количество каналов измерения температуры (от 0 до 8);

  • 8. Количество тепловых систем или виртуальных приборов (от 0 до 4);

  • 9. Наличие интерфейса RS485:0 - нет; 1 - есть;

  • 10. Наличие сменного модуля интерфейса: 0 - нет; 1 - есть;

  • 11.Д- приборы с переключением диапазонов измерения расхода

Е- наличие Ethernet

Е1 - наличие встроенного телефонного модема

Е2 - наличие GSM-модема

И-приборы с электронным блоком в раздельном исполнении

К- приборы с дублированием каналов измерения

Н-приборы для рабочих сред с электропроводностью ниже 5А0-4 См/м

Н1 -приборы для рабочих сред с повышенным осадкосодержанием

Н2- приборы для сред с электропроводностью ниже 5А0-4 См/м и повышенным осадко-содержанием

П- приборы погружного типа с 3-мя преобразователями скорости

П2- приборы погружного типа с 2-мя преобразователями скорости

Р(2) - работа в системах с изменением направления потока (номер трубопровода, по умолчанию - все каналы)

C - расширенный диапазон эксплуатационных характеристик электронного блока (от минус 50 до плюс 55 °С) со стабилизацией температуры внутри корпуса электронного блока

Т - наличие токового выходного сигнала о значении расхода

У - наличие USB - интерфейса

Х-наличие HART (только для модификации ВС)

Ч - наличие частотного выходного сигнала о значении расхода

Таблица 1 - Типы применяемых термопреобразователей

Тип термопреобразователя

Регистрационный

Тип термопреобразователя

Регистрационный №

Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1

39145-08

Термопреобразователи сопротивления ТС005

14763-14

Комплекты термопреобразователей сопротивления платиновых ТСПТК

21839-12

Преобразователи термоэлектрические ТП

18524-10

Термометры сопротивления из платины технические ТПТ7, ТПТ8, ТПТ11, ТПТ12, ТПТ13, ТПТ14, ТПТ-15

39144-08

Тип применяемых комплектов термопреобразователей определяет минимальную разность температур прямого и обратного потока At, °С.

Таблица 2 - Типы применяемых преобразователей расхода и счетчиков

Тип расходомера

Регистрационный №

Тип расходомера

Регистрационный №

Преобразователи расчетноизмерительные ТЭКОН-19

24849-13

Счетчики холодной и горячей воды ВМХ и ВМГ

18312-03

Счетчики крыльчатые холодной и горячей воды СКБ

26343-08

Счетчики холодной и горячей воды турбинные WP-Dynamic

15820-07

Все исполнения с герконовыми выводами

Таблица 3 - Типы применяемых преобразователей давления.

Тип датчика давления

Регистрационный №

Тип датчика давления

Регистрационный №

Датчики давления

Метран-55

18375-08

Датчики избыточного давления МИДА-ДИ-12П и МИДА-ДИ-12П-Ех

17635-03

Датчики давленияМС20

27229-11

Преобразователи давления измерительные АИР-10

31654-14

Тип применяемых преобразователей давления определяет диапазон измеряемых давлений рабочей среды.

Значение наибольшего (максимального) объемного расхода GB для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода Gn соответствует 10% от GB, значение наименьшего (минимального) объемного расхода GH соответствует GB/DD, где DD - динамический диапазон измерений расхода: DD=250 для полнопроходных первичных преобразователей расхода с ДУ от 2,5 до 800 мм (DD=10, 100, 500, 1000, 2000 по отдельному заказу); для погружных первичных преобразователей расхода с Ду от 400 до 4000 мм - DD=25, 50, 100 (DD=250 по отдельному заказу).

Диапазоны измеряемых расходов насыщенного и перегретого пара, конденсата, хладагента и воды тахометрическими и вихревыми преобразователями расхода (счетчиками) приведены в описаниях типов соответствующих средств измерений.

Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:

  • - среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии по каждому (от одного до четырех) источнику (потребителю) с учетом направления движения теплоносителя (при использовании электромагнитных преобразователей расхода);

  • - текущие и среднечасовые значения объемного (массового) расхода, температуры и давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;

  • - суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе в обоих направлениях за все время работы (при использовании электромагнитных преобразователей расхода);

  • - времени наработки и простоя узла учета за каждый астрономический час и за все время работы;

  • - текущее астрономическое время и дату.

Глубина архивов среднечасовой информации до 90 суток. Сохранность информации при выключенном питании не менее 10 лет.

Первичные преобразователи расхода электромагнитного типа имеют степень защиты 1Р65 (по согласованию с заказчиком возможно изготовление первичных преобразователей расхода со степенью защиты 1Р67 или 1Р68). В зависимости от заказанной конфигурации электронные блоки теплосчетчика могут поставляться в металлическом или пластмассовом корпусе, со степенью защиты не ниже 1Р40 (по согласованию с заказчиком возможно изготовление электронных блоков со степенью защиты Р65).

Электронный блок непрерывно контролирует исправность первичных преобразователей расхода, температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор.

Электронный блок может поддерживать цифровые интерфейсы (стандарты) RS-232, RS485, Ethernet, M-BUS, GPRS, OPC-сервер, HART, и иметь частотный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам) (0-1000 Гц; 0-10000 Гц и др.) Электронный блок может иметь дополнительно интерфейс типа Centron^ для подключения принтера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения теплосчетчиков в локальную сеть.

Электронный блок может иметь токовый унифицированный выходной сигнал (сигналы) постоянного тока 0-5, 0-20 или 4-20 мА, пропорциональный объемному расходу в одном или нескольких трубопроводах и дискретный сигнал (сигналы) управления исполнительными механизмами.

Приказ Росстандарта №1658 от 08.08.2018, https://oei-analitika.ru

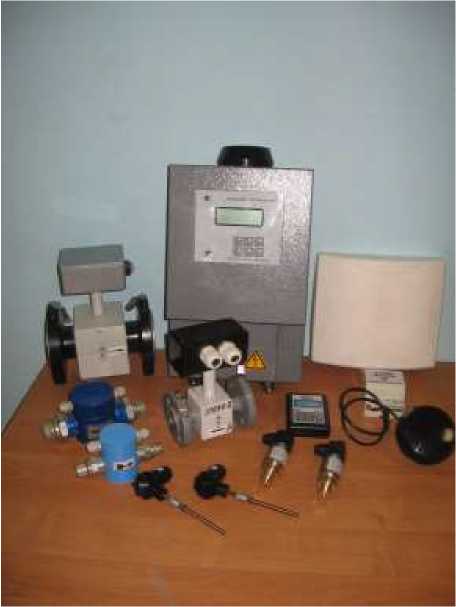

Полнопроходное исполнение

Рисунок 1 - Фотография общего вида

Приказ Росстандарта №1658 от 08.08.2018, https://oei-analitika.ru

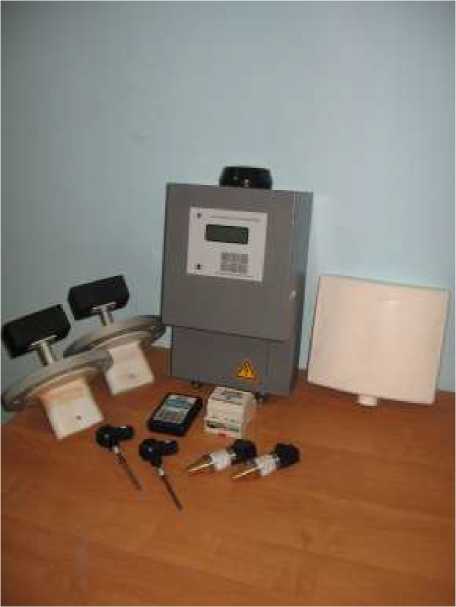

Погружное исполнение

Схема пломбирования электронного блока

пломба бумажная саморазрушающаяся

Приказ Росстандарта №1658 от 08.08.2018, https://oei-analitika.ru

пломба поверителя ..

пломба

ОТК

Схема пломбирования клеммной коробки первичного преобразователя

Навесная пломба

Приказ Росстандарта №1658 от 08.08.2018, https://oei-analitika.ru

Навесная пломба

Рисунок 2 - Схема мест пломбирования

Программное обеспечение

Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НС-А ЛС-F; HC-M; HC-N

Номер версии ПО

2.29-2.90

Цифровой идентификатор ПО

0-65535

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "Высокий".

Метрологические и технические характеристики

Таблица 5

Наименование характеристики

Значение

Диаметры условных внутренних полнопроходных (погружных) первичных преобразователей расхода, мм

2,5; 4; 6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100;

150; 200; 250; 300;

400; 500; 600; 700; 800 (от 400 до4000)

Диапазон температуры рабочей среды, °С:

  • - воды, конденсата;

  • - хладагента;

  • - пара

от 0 до +150 от - 50 до +200 от +100 до +400

Максимальное давление рабочей среды, МПа:

  • - воды, конденсата;

  • - пара

1,6; 2,5 (по заказу 40)

14,9

Пределы допускаемой относительной погрешности по показаниям при измерении объемного расхода и объема воды электромагнитными преобразователями расхода в диапазоне расходов от Gп до Gb, %:

  • - Ду от 2,5 до 800 мм

  • - Ду от 400 до 4000 мм

±0,6 (по заказу ±0,2)

±1,5

Пределы допускаемой относительной погрешности по показаниям при измерении объемного расхода и объема воды электромагнитными преобразователями расхода в диапазоне расходов от Gн до Gii, %:

  • - Ду от 2,5 до 800 мм

  • - Ду от 400 до 4000 мм

±(0,6+0,005-Ов^)±

(1,6+0,015-Ge/g)

Пределы допускаемой относительной погрешности по показаниям при измерении объемного расхода и объема пара в диапазоне расходов от Gп до Gb, %, для

  • - Ду от 12 до 300 мм

  • - Ду от 75 до 2000 мм

±1,25

±1,5

Диапазон измерений разности температур теплоносителя,°С:

  • -  воды, конденсата;

  • -  пара

от +1до+150

от +1до+400

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности по показаниям при измерении тепловой энергии в диапазоне расходов от Gn до Ge и разности температур воды At в трубопроводах Ду от 2,5 до 800 мм (Ду от 400 до 4000 мм), %, при:

  • -  1°C<At<2°C

  • -  2°C<At<10°C

  • -  10°C<At<20°C

  • - 20°C<At<149°C

±6,0 (±8,0)

±4,0 (±6,0)

±3,0 (±5,0)

±2,0 (±4,0)

Пределы допускаемой относительной погрешности каналов преобразования электронным блоком частотно-импульсных сигналов тахометрических и вихревых преобразователей расхода при DD=25, %

±0,1

Пределы допускаемой относительной погрешности по показаниям при измерении тепловой энергии в диапазоне расходов от Gh до Gn, %, для:

  • - Ду от 2,5 до 800 мм

  • - Ду от 400 до 4000 мм

±(2+4/At+0,007-GB/G)

±(3+4/At+0,02 - Gb/G)

Пределы допускаемой относительной погрешности по показаниям при измерении тепловой энергии в диапазоне расходов от Gn до Gв и разности температур пара At в трубопроводах Ду от 12 до 300 мм (Ду от 75 до 2000 мм), %, при:

  • -  1 °C<At< 2°C;

  • - 2°C<At< 10°C;

  • -  10°C<At< 20°C;

  • - 20°C<At < 399°C

±7,0 (±8,0) ±5,0 (±6,0) ±4,0(±5,0)

±3,0 (±4,0)

Пределы допускаемой относительной погрешности электронного блока при измерении тепловой энергии, %

±(1,3+1/At+

0,005Gв/G)

Пределы допускаемой приведенной погрешности при измерении давления без учета погрешности преобразователей давления (относительной погрешности с учетом погрешности преобразователей давления в диапазоне рабочих давлений), %

±0,15(±2,0)

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

Напряжение питания переменного тока, В

220 +22

Частота переменного тока, Гц

50±1

Диапазон температур окружающего воздуха, °C

от +5 до +55 (по заказу от -50)

Диапазон электропроводности воды и водных растворов при измерении расхода преобразователями магнитного типа, Cм/м

от 3А0-6 до 10

Диапазон относительной влажности окружающего воздуха, %

от 5 до95

Максимальная потребляемая мощность, В-А, не более

70

Габаритные размеры электронного блока, мм, не более

  • - высота

  • - ширина

  • - длина

380

350

135

Масса электронного блока, кг, не более

8

Cредний срок службы, лет, не менее

12

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока.

Комплектность средства измерений

Таблица 6

Наименование

Обозначение

Количество

Примечание

Теплосчетчик

ВИС.Т

1 шт.

В соответствии с заказом

Паспорт

ВАУМ.407312.114 ПС1

ВАУМ.407312.114 ПС2

1 экз.

В соответствии с заказом

Руководство по эксплуатации

ВАУМ.407312.114 РЭ1

ВАУМ.407312.114 РЭ2

1 экз.

В соответствии с заказом

Методика поверки

ВАУМ.407312.114 МП1

ВАУМ.407312.114 МП2

1 экз.

В соответствии с заказом

Поверка

осуществляется по документам ВАУМ.407312.114 МП1 "Теплосчетчики ВИС.Т (полнопроходное исполнение). Методика поверки" и ВАУМ.407312.114 МП2" Теплосчетчики ВИС.Т (погружное исполнение). Методика поверки", согласованным ФГУП "ВНИИМС" 27.06.2006 г.

Основные средства поверки:

- установка для поверки расходомеров и счетчиков жидкости ОПУС-01, диапазон расхода от 0,025 до 125 м3/ч, с относительной погрешностью ±0,2% при измерении расхода и объема методом сличения, с относительной погрешностью ±0,07% при измерении массы и массового расхода весовым методом;

- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м3/ч, с относительной погрешностью ±0,2% при измерении расхода и объема методом сличения;

- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с относительной погрешностью ±0,2%;

  • - поверочная установка METROST-112-100/160T, диапазон расхода от 0,02 до 200 м3/ч, с относительной погрешностью ±0,1%.

  • - автоматизированная поверочная установка УПСЖ 200, объемный расход от 0,01 до 200 м3/ч, с относительной погрешностью ±0,05% (весовой метод);

  • - мегомметр М1101М, диапазон измерения 0 - 500 МОм при 500 В;

  • - магазин сопротивлений Р3026, пределы отклонения сопротивления ±0,005%;

  • - нутромер микрометрический НМ 1250, диапазон измерений от 150 до 1250 мм, погрешность ±0,02 мм;

-нутромер микрометрический НМ 4000 диапазон измерений от 1250 до 4000 мм, погрешность ±0,06 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или на бланк свидетельства о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ВИС.Т

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие условия".

ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний".

ГОСТ Р 51522-99 "Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний".

ТУ 4218-001-45859091-2004 Теплосчетчики ВИС.Т. Технические условия (с изменением №1) Рекомендация МОЗММР № 75-1, 75-2.Теплосчетчики.

Изготовители

Общество с ограниченной ответственностью (ООО "НПО "ТЕПЛОВИЗОР")

ИНН 7721302674

Адрес: Рязанский проспект, дом 8а, корпус 1, строение 9, г. Москва, 109428

Тел./факс: (495)730-47-44

E-mail: mail@teplovizor.ru

Web-сайт: http://www.teplovizor.ru

Общество с ограниченной ответственностью (ООО "ТепловизорПром")

ИНН 7721302674

Адрес: Рязанский проспект, дом 8а, строение 9, г. Москва, 109428

Тел./факс: (495)730-47-44

E-mail: prom@teplovizor.ru

Web-сайт: http://www.teplovizor.ru

Заявитель

Общество с ограниченной ответственностью (ООО "НПО "ТЕПЛОВИЗОР")

ИНН 7721302674

Адрес: Рязанский проспект, дом 8а, корпус 1, строение 9, г. Москва, 109428

Тел./факс: (495)730-47-44,

E-mail: mail@teplovizor.ru

Web-сайт: http://www.teplovizor.ru

Испытательный центр

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Приказ Росстандарта №1658 от 08.08.2018, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 августа 2018 г.

1658

Москва

О внесении изменений в описание типа на теплосчетчики ВИС.Т

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «НПО «ТЕПЛОВИЗОР» от 05 июня 2018 г. № 19 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на теплосчетчики ВИС.Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20064-10, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

(---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CM1 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
