№484 от 09.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 235404
ПРИКАЗ
О внесении изменений в сведения о признании утверждения типа
и первичной поверки средств измерений секундомеров электронных Интеграл С-01
Приказы по основной деятельности по агентству Вн. Приказ № 484 от 09.04.2021
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДЛЯ ГОСУДАРСТВЕННОГО РЕЕСТРА СРЕДСТВ ИЗМЕРЕНИЙУТВЕРЖДАЮ
бликанского унитарного ятия «Белорусский ный институт метрологии» _В.Л. Гуревич
_______2020
|
СЕКУНДОМЕРЫ ЭЛЕКТРОННЫЕ «ИНТЕГРАЛ С-01» |
Внесены в Государственный реестр средств измерений Регистрационный |
Выпускают по ТУ РБ 100231303.011-2002.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯСекундомер электронный «Интеграл С-01» (далее - секундомер) предназначен для измерения длительностей интервалов времени и воспроизведения двадцати четырех часовой шкалы времени.
Область применения - научная и производственная деятельность, спорт.
ОПИСАНИЕСекундомер электронный «Интеграл С-01» - электронный прибор с автономным источником питания и жидкокристаллическим индикатором (ЖКИ).
Принцип работы секундомера электронного основан на использовании кварцевого генератора и микропроцессора, обеспечивающего работу во всех режимах и вывод измерительной информации на ЖКИ.
Секундомер электронный «Интеграл С-01» обеспечивает работу в двух режимах «секундомер» и «часы»,
В режиме «секундомер» возможно измерение интервалов времени в диапазоне от 0 до 9 ч 59 мин 59,99 с с дискретностью отсчета 0,01 с, занесение результатов измерения в память (число измерений не менее 10), считывание и стирание результатов измерений.
В режиме «часы» возможно воспроизведение двадцати четырех часовой шкалы
времени в часах, минутах и секундах.
Внешний вид секундомера представлен на рисунке 1
й ИНТЕГРАЛ C-Ot
i
I

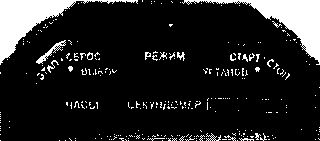

Рисунок 1 - Внешний вид секундомера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИОсновные технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты кварцевого генератора, Гц |
32768,0 |
|
Пределы допускаемой основной абсолютной погрешности измерения в режиме секундомера в нормальных условиях эксплуатации (25 ± 5) °C, с где Тх - значение измеренного интервала времени, с |
± (д.бю^-Тх+о.о!) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения в режиме секундомера, вызванной отклонением температуры окружающего воздуха от нормальных условий (25 ± 5) °C в интервале рабочих температур от минус 10 °C до плюс 50 °C на 16С изменения температуры, с |
-(2.2-Ю-6 Тх) |
|
Пределы суточного хода часов при температуре (25 ± 5) °C, с/сут |
± 1,0 |
|
Пределы суточного хода часов при температуре (23 ±2) °C, с/сут |
± 0,5 |
|
Пределы суточного хода часов в интервале рабочих температур от 1 °C до 45 вС, за исключением температурного интервала (25 ± 5) *С, с/сут |
±2,5 |
|
Пределы восстановления суточного хода, с/сут |
±0,5 |
|
Оценочное число, не более |
1,6 |
|
Ток потребления при напряжении питания 1,5 В или 3,0 В, мкА, не более |
5,0 |
|
Габаритные размеры, мм, не более |
77x58x22 |
|
Масса, г, не более |
50 |
|
Условия эксплуатации в режиме секундомера:
|
от минус 10 до плюс 50 от 1 до 45 |
|
Условия транспортирования:
|
от минус 10 ДО ПЛЮС 50 ^не более 98 % при 35 9С |
Лист 2 Листов 4
Знак утверждения типа наносится на лицевую поверхность секундомера и типографским способом в эксплуатационную документацию.
КОМПЛЕКТНОСТЬВ комплект поставки входит:
-
- секундомер электронный «Интеграл С-01» -1 шт.;
-
- элемент питания типа V386 или другой аналогичный (в составе изделия) -
1 шт.;
-
- паспорт - 1 экз.;
-
- разъем (розетка) для подключения электрических цепей управления - 1 шт.;
-
- методика поверки МП. МН 1177-2002 (поставляется по требованию заказчика);
-
- свидетельство о поверке;
-
- индивидуальная упаковка -1 шт.
ГОСТ 23350-98 «Часы наручные карманные и электронные. Общие технические условия».
ТУ РБ 100231303.011-2002 «Секундомер электронный «Интеграл С-01».
МП.МН 1177-2002 Секундомеры электронные «ИНТЕГРАЛ С-01». Методика поверки.
ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
СТБ ГОСТ Р 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
ЗАКЛЮЧЕНИЕСекундомеры электронные «ИНТЕГРАЛ С-01» соответствуют требованиям ТУ РБ 100231363.011-2002, ГОСТ 23350-98, ГОСТ 12.2.091-2002, СТБ ГОСТ Р 51522-2001.
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС BY/112 11.01. ТР020 003 41007, декларация о соответствии действительна до 20.04,2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь— не более 12 месяцев.
Научно-исследовател ьский
центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, СтарОвиленский тракт, 93, тел.: +37517 334-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
Изготовитель секундомеров:
ОАО «ИНТЕГРАЛ»-управляющая компания холдинга «ИНТЕГРАЛ»
Республика Беларусь, 220108, г. Минск, ул, Казинца ИЛ, ‘ * нага 327
одуха
Начальник Научно-исследовательского центра испытаний средств измерений и техники
I. Каминский
Генеральный директор ОАО «ИНТЕГРАП»-управляющая компания холдинга «ИНТЕГР
ист 3 Листов 4

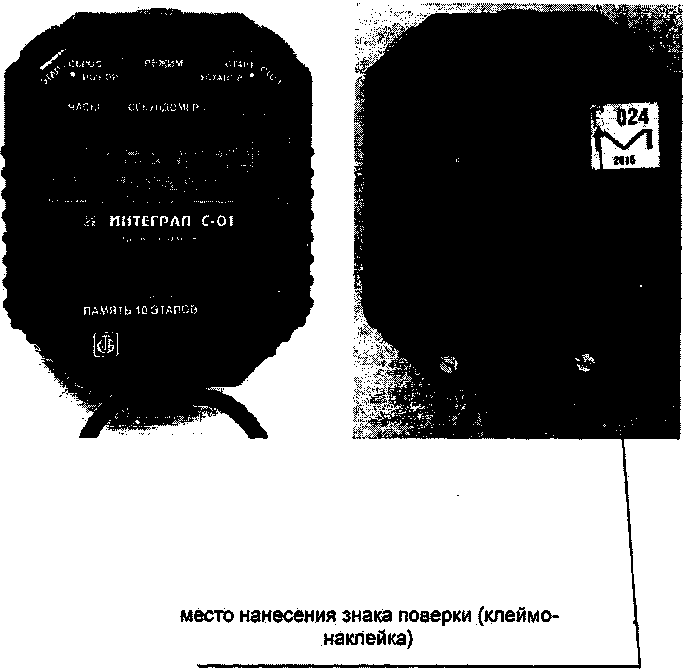

Рисунок А. 1 - Место нанесения знака поверки (клеймо-наклейка) на секундомер
Лист 4 Листов 4
В документе \
пронумеровано, прошнуровано и скреплено печатью
5 ( пять ) листов
ВЕРНО
И.о. главного инженера
ОАО «ИНТЕГР4Л»-управл\1Сл1ая компания холди
ГРАЛ» -
■ W
ЕС. Ковальчук
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
09 апреля 2021 г.
№ 484
Москва
О внесении изменений в сведения о признании утверждения типа и первичной поверки средств измерений
В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки и калибровки средств измерений в соответствии с правилами по межгосударственной стандартизации ПМГ 06-2019 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 4 февраля 2020 г. № 29-ст, приказываю:
-
1. Внести изменения в сведения о признании утверждения типа, первичной поверки средств измерений, прилагаемые к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения о признании утверждения типа, первичной поверки средств измерений, согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
к приказу Федерального агентства по техническому регулированию и метрологии от «9» апреля 2021 г. № 484
Сведения
о признании утверждения типа, первичной поверки средств измерений, в части вносимых изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Описание типа |
|
1 |
2 |
3 |
4 |
5 |
|
1. |
Секундомеры электронные |
Интеграл С-01 |
44154-20 |
Согласно приложению № 1 к приказу |
ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию и метрологии от «9» апреля 2021 г. № 484
Документ,
прилагаемый к приказу в части признания утверждения типа приборов поверки секундомеров электронных Интеграл С-01, рег. № 44154-20
Перечень входящих в приложение документов:
1. Описание типа секундомеров электронных Интеграл С-01, рег. № 44154-20 на 5 листах.
