№3034 от 18.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132551
О переоформлении свидетельства № 66781 об утверждении типа средств измерений "Системы КОМПАКС®" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3034 от 18.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 декабря 2019 г.
№ 3034
Москва
О переоформлении свидетельства № 66781 об утверждении типа средств измерений «Системы КОМПАКС®» и внесении изменений в описание типаВо исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НПЦ «Динамика», г. Омск, от 13 сентября 2019 г. №№ 423-1, 424 приказываю:
-
1. Внести изменения в описание типа на системы КОМПАКС®, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68197-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить поверку по документу КОБМ.421451.017 МП «ГСИ. Системы КОМПАКС®. Методика поверки» с Изменением №1, утвержденному ФБУ «Омский ЦСМ» 10 сентября 2019 г., и распространить действие документа на системы КОМПАКС®, находящиеся в эксплуатации.
-
3. Переоформить свидетельство № 66781 об утверждении типа систем КОМПАКС®, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 68197-17, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии._____
СЕЗЕДЕг'НИЯ О СЕРТИФИКАТЕ- ЭП
сертификат; O0E1036E1BO7E0FB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» декабря 2019 г. № 3034
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы КОМПАКС® Назначение средства измеренийСистемы КОМПАКС® (далее - системы) предназначены для измерений параметров абсолютной и относительной вибрации, линейного перемещения, избыточного давления жидкости или газа, температуры, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты вращения роторов машин и для оценки и прогнозирования технического состояния оборудования.
Описание средства измеренийПринцип действия систем основан на преобразовании физических параметров (вибрация, перемещение, давление, температура, напряжение, ток и т.д.) контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, соединенных через выносные модули с диагностической станцией.
Сигналы от первичных преобразователей (датчиков) поступают в измерительный модуль, где производится их аналоговая обработка и преобразование в цифровой вид. В цифровом виде информация обрабатывается (фильтруется, интегрируется, вычисляются характеристики) процессором измерительного модуля и передается через кабельные линии связи в диагностический контроллер (персональный компьютер).
Вся информация о техническом состоянии оборудования отображается на экране монитора в виде специального табло, где представлены количественные и качественные характеристики признаков.
Системы представляют собой программно аппаратный комплекс, состоящий из измерительных каналов с распределенной параллельно-последовательной структурой. Количество и виды измерительных каналов входящих в системы определяются проектом.
Системы выпускаются в следующих исполнениях, отличающихся набором измерительных каналов и назначением:
-
- КОМПАКС® - система диагностики и мониторинга динамического оборудования;
-
- КОМПАКС®-РПП - стендовая система вибродиагностики подшипников;
-
- КОМПАКС®-РПМ - стендовая система диагностики и оценки качества сборки роторов консольных насосов;
-
- КОМПАКС®-РПЭ - стендовая система диагностики технического состояния
электродвигателей;
-
- КОМПАКС®-РПГ - стендовая система управления проведением комплексных испытаний и диагностики насосных агрегатов в сборе, включающая подсистему вибродиагностики;
-
- КОМПАКС®-ЭКСПРЕСС-3 - бортовая система мониторинга технического состояния электропоездов;
-
- КОМПАКС®-ЭКСПРЕСС-ТР3 - система диагностики технического состояния секций электропоездов;
-
- КОМПАКС®-АЭ - система диагностики и мониторинга статического оборудования;
-
- КОМПАКС®-ПАЗ - система диагностики и мониторинга динамического
оборудования на базе противоаварийной защиты;
-
- КОМПАКС®-мобайл - мобильная система вибродиагностики динамического
оборудования;
-
- КОМПАКС®-микро - персональная система вибродиагностики динамического
оборудования.
Измерительные каналы систем построены в соответствии с одной из аппаратных платформ, приведенных в таблице 1.

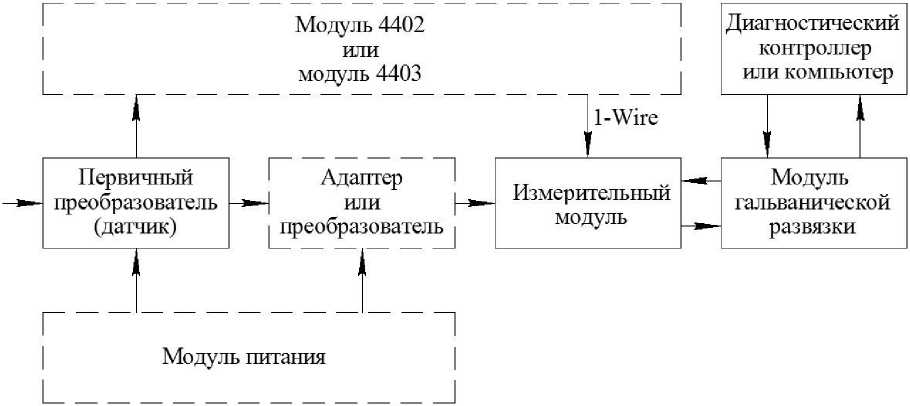

Структурная схема измерительного канала систем приведена на рисунке 1.
Рисунок 1 - Структурная схема измерительного канала
В качестве первичных преобразователей (датчиков) применяются:
-
- пьезоэлектрические виброизмерительные преобразователи (ВИП) AB-311FR, AB-311FRU, AB-311FRO, AB-320FRM, AB-321FK, AB-317-5, АВ-330, АК-3165, датчики вибрации 5128, 5129, 5131, 5136;
-
- датчик перемещения 5007;
-
- термопары с номинальной статической характеристикой ТХК (L) по ГОСТ Р 8.585-2001;
-
- трансформаторные преобразователи тока (ТПТ) ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V,
трансформаторы тока разъемные ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А,
ХН-32-250А/5А, ХН-32-300А/5А, ХН-32-400А/5А, датчики тока 5304, 5307, 5308;
-
- датчики давления 412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16;
-
- таходатчик индукционный ТДИ-1, датчик оборотов 5605, фотодатчик ФД-2,
-
- датчик линейных перемещений «КОКОС»;
-
- датчик АЭ 5703;
-
- датчик 5902.
ВИП AB-311FRU, AB-311FRО применяется совместно с преобразователем 4503 при подключении к блоку ПАЗ.
ВИП АВ-330 применяются совместно с блоком усилителей 4108 при подключении к модулю 3333.1.
Датчик перемещения 5007 применяется совместно с адаптером МР.
Фотодатчик ФД-2 применяется совместно с адаптером 4803.
Для питания датчиков давления 412 ДИ, датчиков перемещения 5007 и адаптеров МР, датчиков вибрации 5128, 5129, 5136, датчиков с напряжением питания 5 В и током потребления до 10 мА применяются модули питания датчиков 4613.
Для питания большой группы датчиков давления 412 ДИ (от 6 до 24 датчиков) или датчиков перемещения 5007 и адаптеров МР (до 18 датчиков и адаптеров) применяются модули питания 4619.
Для питания датчиков «КОКОС» применяются модули питания 4615.
Таблица 1 - Особенности аппаратных платформ систем КОМПАКС®
|
Наименование характеристики |
Наименование платформы | |||||
|
CORNET® |
CORNET®-EXPRESS |
CORNET®-2 |
КОМПАКС®-Р |
КОМПАКС®-ПАЗ |
Виброанализатор 8710 | |
|
Максимальное количество измерительных каналов: - широкополосных |
80 (на линию) |
8 (на модуль) |
128 (на сегмент) |
64 (на оптический сегмент) |
11 |
2 (1 - виброускорения 1 - частоты вращения) |
|
- из них синхронно |
1 (64 на систему) |
8 (2 на модуль 8 на систему) |
64 |
11 |
2 | |
|
- цифровых |
320 |
32 |
512 |
64 |
- |
1 (температуры) |
|
Полоса пропускания широкополосного канала, кГц, не менее |
20 |
12,6 |
14 |
280 |
30 |
20 |
|
Интерфейс |
Ethernet 10/100BASE-TX |
Ethernet 10/100BASE-TX |
Ethernet 10/100BASE-TX (взрывозащищенный) |
Ethernet 10/100BASE-TX (взрывозащищенный) и WiFi (IEEE 802/11 b/g/n) |
Ethernet 10/100BASE- TX |
WiFi (IEEE 802/11 b/g/n) и USB 2.0 |
|
Протяженность линии модулей/сегмента, м, не более |
500 |
100* |
750 |
2000** | ||
|
Протяженность линии датчика, м , не более |
500 |
500 |
500 |
100 |
300 |
1,92 |
|
Взрывозащищенное исполнение |
0ExiaIIC |
- |
0ExiaIIC |
1ExibIIB |
0ExiaIIC |
0ExiaIICT3 Ga |
|
Порядок регистрации сигналов |
последовательно -параллельный |
последовательно -параллельный |
последовательнопараллельный (распределенная обработка сигналов) |
параллельный |
параллельный |
последовательнопараллельный |
Продолжение таблицы 1
|
Наименование характеристики |
Наименование платформы | |||||
|
CORNET® |
CORNET®-EXPRESS |
CORNET®-2 |
КОМПАКС®-Р |
КОМПАКС®-ПАЗ |
Виброанализатор 8710 | |
|
Целевое назначение |
стационарные распределительны е системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
бортовые системы мониторинга в реальном времени моторвагонного подвижного состава |
стационарные, бортовые и мобильные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
многоканальные, параллельные системы диагностики и мониторинга в реальном времени динамического и статического оборудования опасных производств |
системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств на базе систем противоаварий -ной защиты |
персональные системы диагностики и мониторинга динамического оборудования опасных производств |
|
Примечания: * - определяется интерфейсом Ethernet 10/100BASE-TX, может быть увеличена за счет применения коммутаторов Ethernet; ** - определяется интерфейсом Fast Ethernet 100BASE-FX и применением многомодового волокна, может быть увеличена за счет применения соответствующих медиаконвертеров. | ||||||
В качестве измерительных модулей применяются:
-
- модуль PIM 4455 - платформа «CORNET®»;
-
- модуль PIM 4443 - платформа «CORNET®-2»;
-
- модуль PIM 4440.3 - платформа «CORNET®-EXPRESS»;
-
- модуль 3333.1 - платформа «КОМПАКС®-Р»;
-
- блок ПАЗ - платформа «КОМПАКС®-ПАЗ»;
-
- виброанализатор 8710 - платформа «Виброанализатор 8710».
Модули 4402 применяются для увеличения числа датчиков с аналоговым интерфейсом (за исключением фотодатчика ФД-2, таходатчика индукционного ТДИ-1 и датчика «КОКОС»), подключенных к измерительному модулю.
Модули 4403 применяются для увеличения числа датчиков с выходом типа «сухой контакт», подключенных к измерительному модулю.
В качестве модулей гальванической развязки применяются:
-
- модули GDM, ГР 3239 - платформа «CORNET»;
-
- контроллер полевой сети 2979 - платформы «CORNET-2»;
-
- медиаконвертер 4570- платформа «КОМПАКС-Р».
Управление модулями осуществляется диагностическим контроллером или компьютером, на базе которых должна выполняться диагностическая станция, диагностический шкаф или пульт оператора.
Внешний вид составных частей систем приведен на рисунках 2-14.
Схема пломбировки от несанкционированного доступа измерительных модулей представлена на рисунке 15.
а)
б)
в)
г)
д)
е) ж) з) и) к) л)

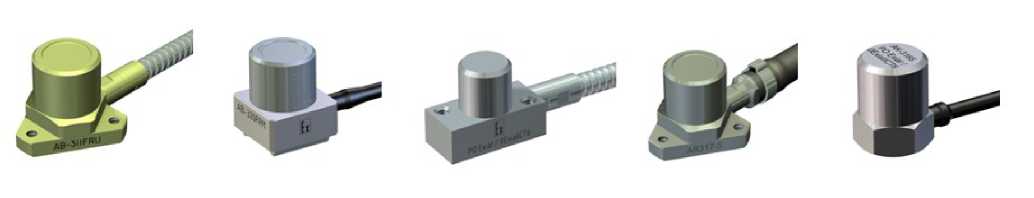

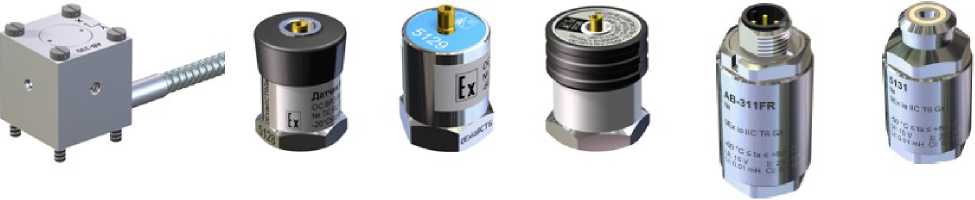

а) - AB-311FRU, AB-311FRO; б) - AB-320FRM; в) - AB-321FK; г) - AB-317-5
д) - АК-3165; е) - АВ-330; ж) - 5128; з) - 5129; и) - 5136; к) - AB-311FR; л) - 5131.
Рисунок 3 - Общий вид датчика перемещения 5007
г)
д)
е)

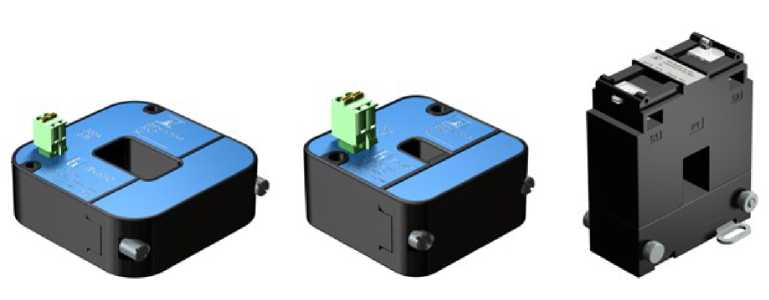

а) - ТПТ-1-1А/0.1 V;
б) - ТПТ-1-5А/0.1 V;
в) - 5304;
г) - 5307;
д) - 5308;

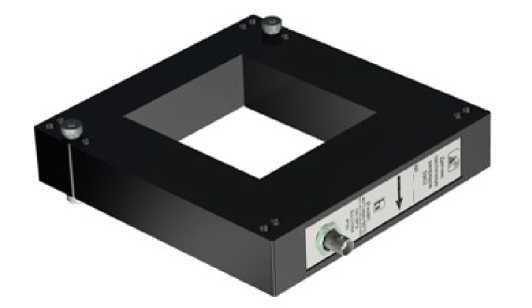

е) - трансформаторы тока разъемные
ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А,
ХН-32-2500А/5А, ХН-32-3300А/5А, ХН-32-400А/5А
Рисунок 4 - Общий вид ТПТ и датчиков тока

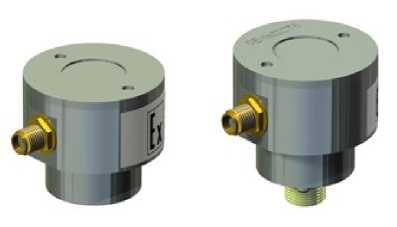

Рисунок 5 - Общий вид датчиков давления
412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16

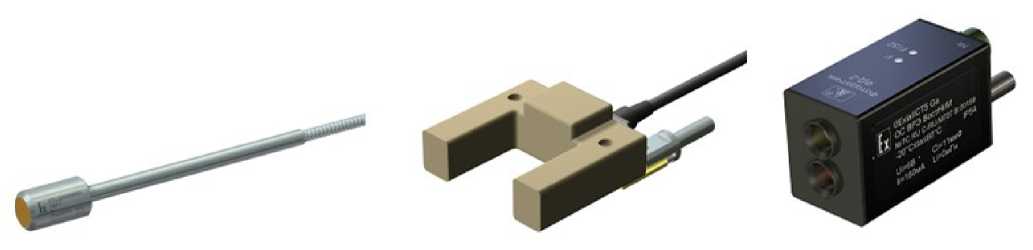

а) - таходатчик индукционный ТДИ-1;
б) - датчик оборотов 5605;
в) - фотодатчик ФД-2
Рисунок 6 - Общий вид датчиков частоты вращения

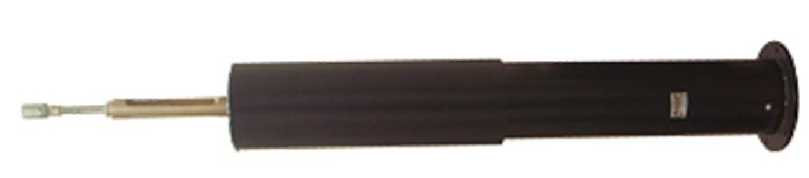

Рисунок 7 - Общий вид датчика линейных перемещений «КОКОС»
Рисунок 8 - Общий вид датчика 5902
а) б)
в) г)
д)
е)

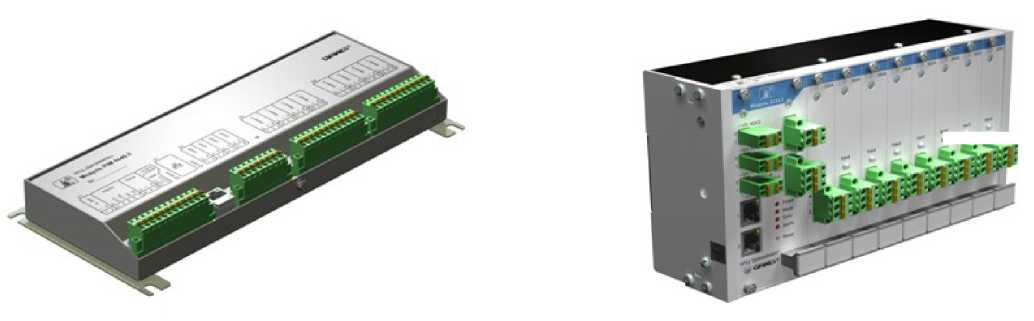

а) - PIM 4455;
б) - PIM 4443;
в) - PIM 4440.3;
г) - 3333.1;

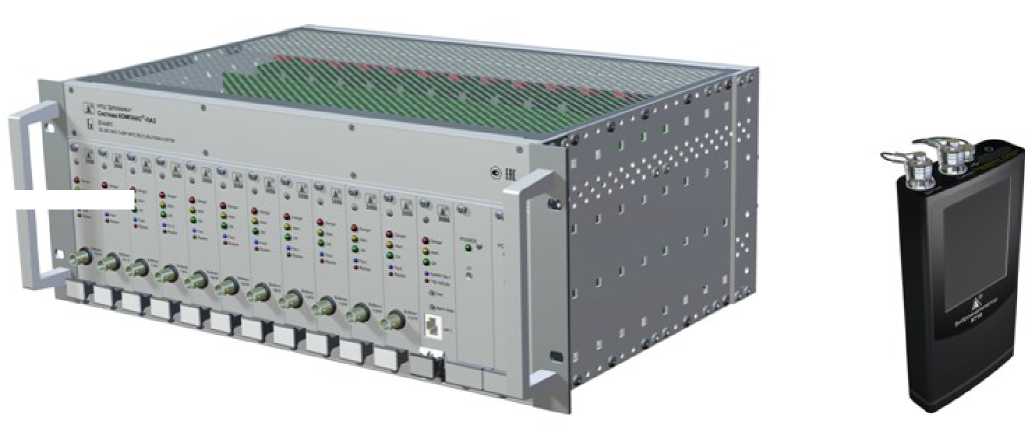

д) - блок ПАЗ;
е) - виброанализатор 8710

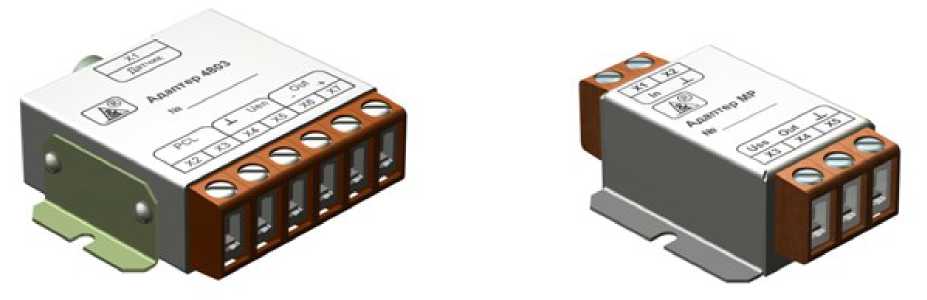

а) б)
в) г)

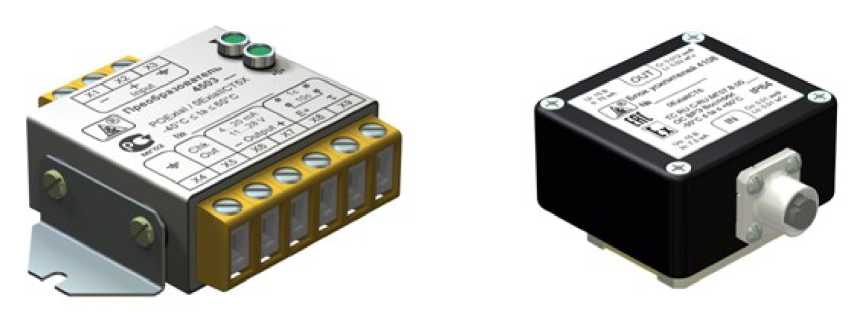

а) - 4503;
б) - 4108;
в) - 4803;
г) - МР
Рисунок 11 - Общий вид адаптеров, преобразователей и усилителей
а) б)

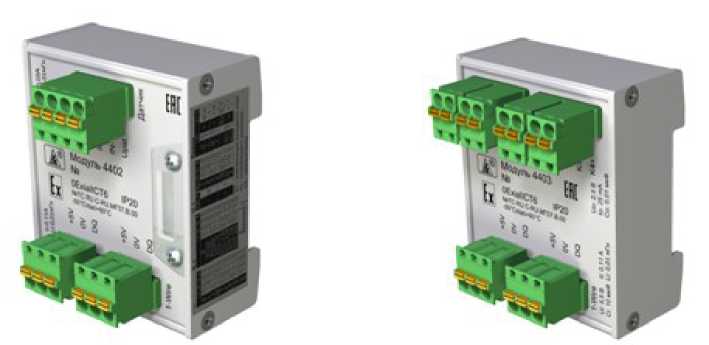

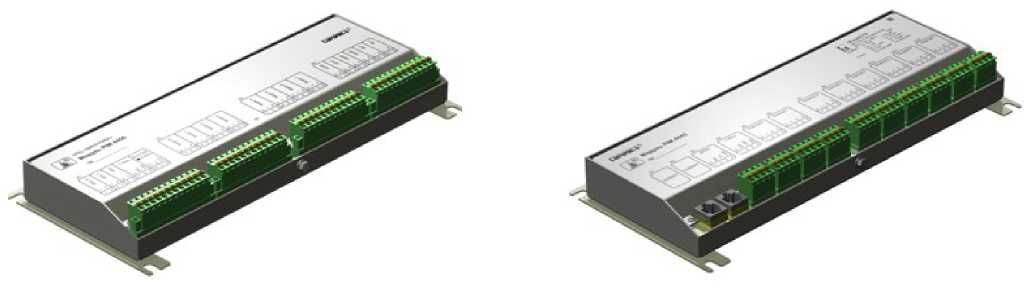

а) - 4402;
б) - 4403
а) б)
а) - 4613, 4615;
б) - 4619
Рисунок 13 - Общий вид модулей питания
в)
г)

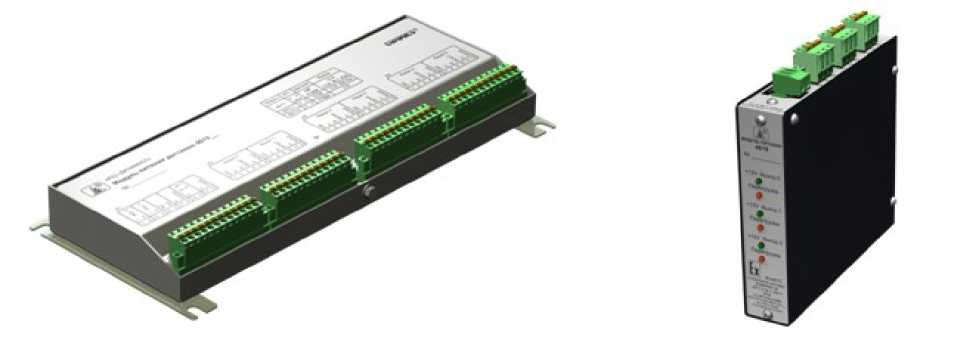

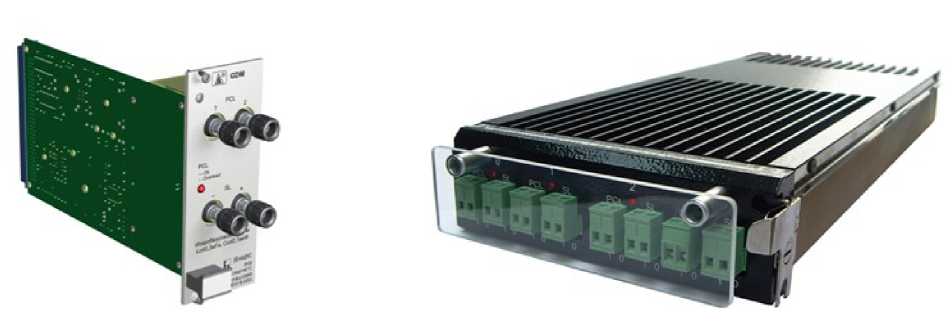

а) - GDM;
б) - ГР 3239;

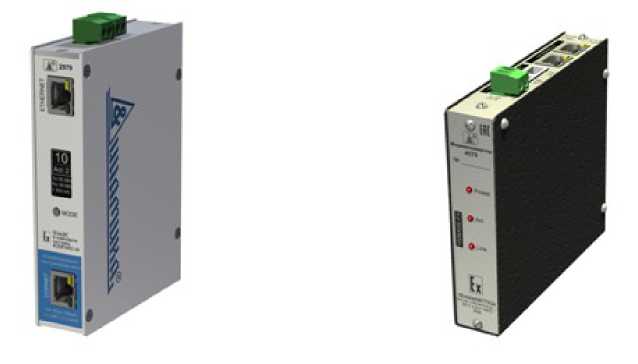

в) - контроллер полевой сети 2979
г) - медиаконвертер 4570
Рисунок 14 - Общий вид модулей гальванической развязки
б)
а)

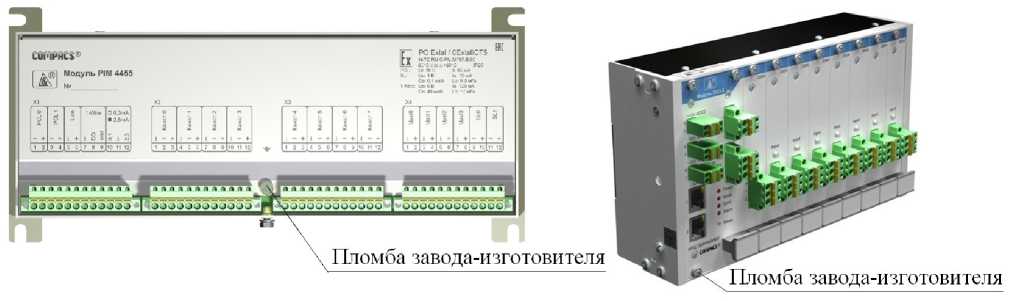

Пломба завода-изготовителя
Пломба завода-изготовителя

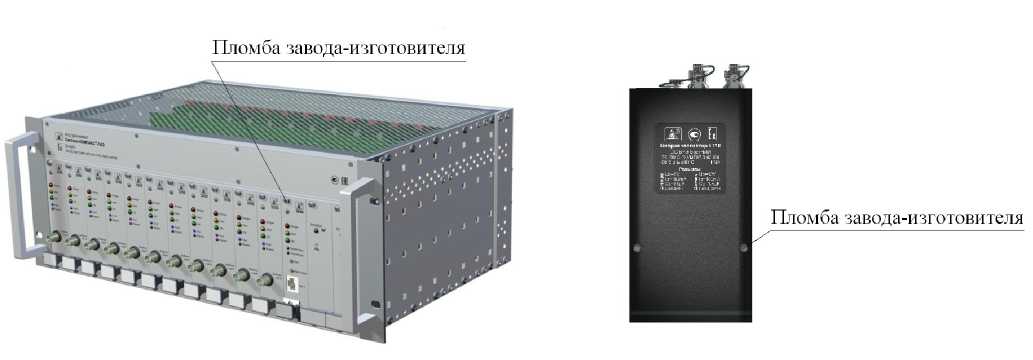

в)
г)
а) - PIM 4455, PIM 4443, PIM 4440.3;
б) - 3333.1;
в) - блок ПАЗ;
г) - виброанализатор 8710
Рисунок 15 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеСистемы и ее исполнения функционируют под управлением специального программного обеспечения (далее - ПО) записанного в измерительные модули и являющимся их неотъемлемой частью, и ПО устанавливаемом на диагностический контроллер или персональный компьютер.
ПО измерительных модулей выполняет функции измерения, преобразования измеренных значений и передачи измерительной информации в диагностический контроллер или персональный компьютер для индикации и дальнейшей обработки.
Конструкция измерительных модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО устанавливаемого на диагностический контроллер или персональный компьютер исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Модуль PIM 4455 | |
|
Идентификационное наименование ПО |
4455.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 16 |
|
Цифровой идентификатор ПО |
недоступен |
|
Модуль PIM 4443 | |
|
Идентификационное наименование ПО |
4453.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
|
Цифровой идентификатор ПО |
недоступен |
|
Модуль PIM 4440.3 | |
|
Идентификационное наименование ПО |
4440.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
|
Цифровой идентификатор ПО |
недоступен |
|
Модуль 3333.1 | |
|
Идентификационное наименование ПО |
Img3333 1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 224 |
|
Цифровой идентификатор ПО |
недоступен |
|
Блок ПАЗ | |
|
Идентификационное наименование ПО |
Img2002 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
недоступен |
|
Виброанализатор 8710 | |
|
Идентификационное наименование ПО |
8710.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
недоступен |
|
ПО КОМПАКС® | |
|
Идентификационное наименование ПО |
КОМПАКС 6 |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.2 |
|
Номер сборки (идентификационный номер) ПО |
не ниже 281 |
|
Цифровой идентификатор ПО |
недоступен |
|
Идентификационное наименование ПО |
КОМПАКС 7 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.1 |
|
Общая ревизия (идентификационный номер) ПО |
не ниже 3971 |
|
Цифровой идентификатор ПО |
недоступен |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики каналов измерений СКЗ параметров абсолютной вибрации
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 1 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с* |
от 1 до 100 |
|
Диапазон измерений СКЗ виброперемещения, мкм* |
от 4 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения, Гц: | |
|
- AB-311FR, AB-3IIFR(), 5136 |
от 2 до 3000 |
|
- 5131 |
от 2 до 10000 |
|
- AB-311FRU, AB-311FR, AB-317-5, AB-320FRM, | |
|
AB-321FK, АВ-330, 5129 |
от 10 до 3000 |
|
- AK-3165, 5128 |
от 10 до 10000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот при измерении СКЗ виброскорости, Гц |
от 10 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц |
от 10 до 200 |
|
Пределы допускаемой основной относительной погрешности в рабочем диапазоне значений (на базовой частоте) при измерении, %: - СКЗ виброускорения (159,2 Гц) |
±2,5 |
|
- СКЗ виброскорости (159,2 Гц) |
±3,5 |
|
- СКЗ виброперемещения (40 Гц) |
±4,0 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %: - СКЗ виброускорения |
±3,5 |
|
- СКЗ виброскорости |
±4,0 |
|
- СКЗ виброперемещения |
±4,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, % |
±0,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - AB-311FR, AB-311FRO, AB-311FRU, АВ317-5, AB-321FK, AK-3165 |
от -60 до +80 |
|
- AB-330 |
от -60 до +50 |
|
- 5131 |
от -50 до +80 |
|
- AB-320FRM, 5128, 5129, 5136 |
от -20 до +50 |
|
- относительная влажность при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
* измеряемые значения СКЗ виброскорости V, мм/с, и СКЗ виброперемещения S, мкм, | |
|
вычисляются по формулам: а , V а V---- 103 5 - ■ 10э = ,10е 2л/ 2л/ (2л/)3 где a - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. | |
Таблица 4 - Метрологические характеристики каналов измерений параметров относительной вибрации и расстояния до контролируемой поверхности
|
Наименование характеристики |
Значение |
|
Диапазон измерений размаха относительного виброперемещения*, мкм, при начальном зазоре 2100 мкм |
от 50 до 1400 |
|
Диапазон рабочих частот при измерении относительного виброперемещения, Гц |
от 5 до 2000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, % |
± 5,0 |
|
Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более |
± 5,0 |
|
Диапазон измерений расстояния до контролируемой поверхности, мкм |
от 1400 до 2800 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, % |
± 5,0 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
Условия эксплуатации:
|
от -60 до +80 98 от 84 до 107 |
|
* измеряемые значения размаха относительного виброперемещения S2a, мкм, вычисляются по формуле: 5„ = 2Л-(а^.-10‘. где a - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. | |
Таблица 5 - Метрологические характеристики каналов измерений температуры (без учета погрешности термопар)
|
Наименование характеристики |
Значение |
|
НСХ подключаемых термопар по ГОСТ Р 8.585-2001 |
ТХК (L) |
|
Диапазон измерений, °С |
от -50 до +800 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
± 1,0 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
0,5 |
|
Условия эксплуатации:
|
от -50 до +60 98 от 84 до 107 |
Таблица 6 - Метрологические характеристики каналов измерений силы тока
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, А: | |
|
- 5304 |
от -600 до +600 |
|
Диапазон измерений СКЗ силы переменного тока частотой 50 Гц, А: | |
|
- ТПТ-1-1А/0.1 V |
от 0 до 1 |
|
- ТПТ-1-5А/0.1 V |
от 0 до 5 |
|
- 5304 |
от 0 до 600 |
|
- 5307 |
от 0 до 300 |
|
- 5308 |
от 0 до 50 |
|
- ХН-32-100А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 100 |
|
- ХН-32-150А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 150 |
|
- ХН-32-200А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 200 |
|
- ХН-32-250А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 250 |
|
- ХН-32-300А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 300 |
|
- ХН-32-400А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 400 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
± 1,0 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений СКЗ силы переменного тока частотой 50 Гц, % |
± 1,0 |
|
Пределы допускаемой дополнительной погрешности измерений силы постоянного тока и СКЗ силы переменного тока частотой 50 Гц от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
1,0 |
|
Условия эксплуатации:
5307; 5308; ХН-32-100А/5А; ХН-32-150А/5А; ХН-32-200А/5А; ХН-32-250А/5А; ХН-32-300А/5А; ХН-32-400А/5А
%, не более
|
от -50 до +60 от 0 до +60 98 от 84 до 107 |
Таблица 7 - Метрологические характеристики каналов измерений давления
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа: - 412 ДИ-0,1 - 412 ДИ-0,6 - 412 ДИ-1,6 - 412 ДИ-2,5 - 412 ДИ-4,0 - 412 ДИ-6,0 - 412 ДИ-10 - 412 ДИ-16 |
от 0 до 0,1 от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений избыточного давления, % |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
2,0 |
|
Условия эксплуатации:
|
от -50 до +80 98 от 84 до 107 |
Таблица 8 - Метрологические характеристики каналов измерений частоты вращения и частоты следования импульсов
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, Гц:
- 5007 с адаптером МР |
от 4 до 467 от 0,1 до 200 от 0,1 до 5000 |
|
Диапазон измерений частоты следования импульсов, Гц: |
от 0,1 до 10000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты вращения и частоты следования импульсов, % |
± 0,2 |
|
Пределы допускаемой дополнительной погрешности измерений частоты вращения и частоты следования импульсов от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
0,5 |
|
Условия эксплуатации:
|
от -50 до +80 98 от 84 до 107 |
Таблица 9 - Метрологические характеристики каналов измерений напряжения
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -1000 до +1000 |
|
Диапазон измерений СКЗ напряжения переменного тока, мВ |
от 0 до 1000 |
|
Диапазон частот напряжения переменного тока, Гц |
от 2 до 20000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % |
± 0,15 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, %:
|
не нормируются ± 0,5 не нормируются |
|
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и СКЗ напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
Условия эксплуатации:
|
от -50 до +60 98 от 84 до 107 |
Таблица 10 - Метрологические характеристики каналов измерений линейного перемещения
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 300 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений линейного перемещения, % |
± 5,0 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
Условия эксплуатации:
|
от -50 до +80 98 от 84 до 107 |
Таблица 11 - Метрологические характеристики каналов измерений параметров импульсного сигнала
|
Наименование характеристики |
Значение |
|
Динамический диапазон измерений СКЗ амплитуды напряжения, дБ, не менее |
95 |
|
Динамический диапазон измерений амплитуды напряжения, дБ, не менее |
86 |
|
Динамический диапазон измерений энергии сигнала, дБ, не менее |
120 |
|
СКЗ амплитуды напряжения собственных шумов, приведенное ко входу, мкВ, не более |
13 |
|
Диапазон рабочих частот, кГц |
от 25 до 265 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ амплитуды напряжения, дБ |
± 1 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуды напряжения, дБ |
± 2 |
|
Пределы допускаемой основной относительной погрешности измерений энергии сигнала, дБ |
± 2 |
|
Неравномерность амплитудно-частотной характеристики при измерении СКЗ амплитуды напряжения в рабочем диапазоне частот, дБ, не более |
± 3 |
|
Ослабление сигнала за пределами рабочего диапазона частот, дБ на октаву, не менее |
30 |
|
Максимальная скорость обработки импульсов в одноканальном режиме, с-1, не менее |
10000 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. |
± 1 |
|
Диапазон измерений длительности импульса, мкс |
от 50 до 500000 |
|
Пределы допускаемой относительной погрешности измерений длительности импульса, мкс |
± 10 |
|
Пределы допускаемой дополнительной погрешности измерений СКЗ амплитуды напряжения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
0,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +80 98 от 84 до 107 |
Таблица 12 - Метрологические характеристики каналов измерений силы переменного тока высокой частоты
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока, мА |
от 1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
± 10 |
|
Частота повторения импульсов, Гц, не более |
10000 |
|
Пределы допускаемой основной относительной погрешности измерений частоты повторения импульсов, % |
± 2 |
|
Пределы допускаемой дополнительной погрешности измерений силы переменного тока и частоты повторения импульсов от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
0,5 |
|
Условия эксплуатации:
|
от -50 до +60 98 от 84 до 107 |
Таблица 13 - Общие технические характеристики системы
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50,0±0,5 |
|
Потребляемая мощность, В^А, не более*: | |
|
- платформа CORNET® |
200+П1 ’11+ П2^50 |
|
- платформа CORNET®-EXPRESS |
174 |
|
- платформа CORNET®-2 |
200+пэ^7 |
|
- платформа КОМПАКС®-Р |
200+ n3^60 |
|
- платформа КОМПАКС®-ПАЗ |
701 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 70,0 до 106,7 (от 525 до 800) |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
80000 |
|
* где n1 - количество модулей GDM, n2 - количество модулей ГР 3239, п3 - количество контроллеров полевой сети 2979 | |
Таблица 14 - Габаритные размеры и масса
|
Наименование составной части системы |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ВИП AB-311FRU, ВИП AB-311FR0 |
045x33 |
0,38 |
|
ВИП AB-320FRM |
29х30х36 |
0,40 |
|
ВИП AB-321FR |
45x22x30 |
0,38 |
|
ВИП AB-330 |
42х42х42 |
0,40 |
|
ВИП АВ-3НН< |
022x44 |
0,06 |
|
ВИП AX-3165 |
014x19 |
0,03 |
|
ВИП АВ-317-5 |
045x33 |
0,48 |
|
Датчик вибрации 5128 |
021,9x28,6 |
0,03 |
|
Датчик вибрации 5129 |
022,0x31,7 |
0,04 |
|
Датчик вибрации 5131 |
022x38 |
0,07 |
|
Датчик вибрации 5136 |
031,1x36,1 |
0,05 |
|
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V |
060x28 |
0,10 |
|
Трансформатор тока разъемный ХН-32 |
90х110х52 |
0,60 |
|
Датчик тока 5304 |
100х100х44 |
0,30 |
|
Датчик тока 5307 |
95х100х48 |
0,50 |
|
Датчик тока 5308 |
63х70х48 |
0,30 |
|
Датчик давления 412 ДИ |
032x80 |
0,15 |
|
Фотодатчик ФД-2 |
34x42x100 |
0,20 |
|
Таходатчик индукционный ТДИ-1 |
030x240 |
0,28 |
|
Датчик оборотов 5605 |
78х39х123 |
0,25 |
|
Датчик перемещения 5007 |
010x48 |
0,08 |
|
Датчик «КОКОС» |
0150х1013 |
18,00 |
|
Датчик АЭ 5703 |
35,0х42,3х31,3 |
0,07 |
|
Имитатор датчика АЭ 8113 |
35,0х42,3х39 |
0,10 |
|
Датчик 5902 |
176,0х198,7х49,0 |
0,60 |
|
Адаптер MP |
56,0x84,3x30,0 |
0,12 |
|
Адаптер 4803 |
88,0х85,5х27,0 |
0,30 |
|
Адаптер ДПС 4205 |
28х64х32 |
0,10 |
|
Блок усилителей 4108 |
60,0х83,5х40,2 |
0,20 |
|
Преобразователь 4503 |
116,6х86,0х35,2 |
0,30 |
|
Модуль 3333.1 |
231,9х136,2х82,1 |
1,70 |
|
Модуль PIM 4440.3 |
309,0х140,0х38,5 |
1,50 |
|
Модуль PIM 4443 |
309,0х140,0х38,7 |
2,10 |
|
Модуль PIM 4455 |
309,0х140,0х38,7 |
1,70 |
|
Модуль 4402 |
64,0х75,4х50,1 |
0,11 |
|
Модуль 4403 |
64,0х75,4х50,1 |
0,11 |
|
Модуль питания датчиков 4613 |
309,0x140,0x38,7 |
1,50 |
|
Модуль питания 4615 |
309,0x140,0x38,4 |
1,70 |
|
Модуль питания 4619 |
135х124х30 |
1,00 |
|
Модуль GDM |
50,5x128,5x195,0 |
0,40 |
|
Модуль ГР 3239 |
143,5х43,0х340,0 |
2,50 |
|
Медиаконвертер 4570 |
29,9х127,4х130,3 |
0,30 |
|
Виброанализатор 8710 |
68,0х145,5х24,0 |
0,30 |
|
Наименование составной части системы |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Блок ПАЗ 2002 |
482,6х177,0х341,7 |
10,0 |
|
Контроллер полевой сети 2979 |
270х177х280 |
4,70 |
Таблица 15 - Степень защиты, обеспечиваемая оболочкой
|
Наименование составной части |
Степень защиты |
|
ВИП AB-311FRU |
IP67 |
|
ВИП AB-320FRM | |
|
ВИП АВ-31Н;К | |
|
ВИП AB-321FK | |
|
ВИП AX-3165 | |
|
Датчик вибрации 5128 | |
|
Датчик вибрации 5131 | |
|
Датчик вибрации 5136 | |
|
Датчик АЭ 5703 | |
|
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V |
IP54 |
|
Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V | |
|
Датчик давления 412 ДИ | |
|
Фотодатчик ФД-2 | |
|
Таходатчик индукционный ТДИ-1 | |
|
Имитатор датчика АЭ 8113 | |
|
Виброанализатор 8710 | |
|
Датчик «КОКОС» |
IP44 |
|
Медиаконвертер 4570 |
IP40 |
|
Модуль ГР 3239 | |
|
Датчик 5902 |
IP20 |
|
Адаптер MP | |
|
Адаптер 4803 | |
|
Датчик тока 5307 | |
|
Датчик тока 5308 | |
|
Преобразователь 4503 | |
|
Модуль 3333.1 | |
|
Модуль PIM 4443 | |
|
Модуль PIM 4455 | |
|
Модуль PIM 4440.3 | |
|
Модуль 4402 | |
|
Модуль 4403 | |
|
Модуль GDM | |
|
Модуль питания датчиков 4613 | |
|
Модуль питания 4615 | |
|
Модуль питания 4619 | |
|
Датчик тока 5304 | |
|
Трансформатор тока разъемный ХН-32 | |
|
Блок ПАЗ 2002 | |
|
Контроллер полевой сети 2979 |
Таблица 16 - Маркировка взрывозащиты
|
Наименование оборудования |
Маркировка взрывозащиты |
|
ВИП AB-311FRU |
РО ExiaI/0ExiaIICT6 |
|
ВИП AB-320FRM | |
|
ВИП AB-321FK | |
|
ВИП AX-3165 | |
|
ВИП AB-311FR |
0Ex ia IIC T6 Ga |
|
Датчик вибрации 5128 | |
|
Датчик вибрации 5131 | |
|
Датчик вибрации 5136 | |
|
Датчик давления 412 ДИ | |
|
Таходатчик индукционный ТДИ-1 | |
|
Датчик перемещения 5007 | |
|
Датчик «КОКОС» | |
|
Датчик АЭ 5703 | |
|
Имитатор датчика АЭ 8113 | |
|
Адаптер MP | |
|
Модуль PIM 4455 | |
|
Фотодатчик ФД-2 |
0ExiaIICT5 |
|
Адаптер 4803 | |
|
Преобразователь 4503 | |
|
Модуль PIM 4443 | |
|
Медиаконвертер 4570 |
0ExiaopisIICT5 Ga |
|
Модуль 3333.1 |
0ExiaIICT4 |
|
Виброанализатор 8710 |
0ExiaIICT3 Ga |
|
Модуль GDM |
[Exia]I/[Exia]IIС |
|
Трансформаторные преобразователи тока ТПТ-1-1А/0.1 V |
[Exia^K |
|
Трансформаторные преобразователи тока ТПТ-1-5А/0.1 V | |
|
Модуль ГР 3239 | |
|
Блок ПАЗ 2002 (модуль реле монитора 3252) |
наносится на лицевой панели стойки системы фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра.
Комплектность средства измерений
Таблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Оборудование системы КОМПАКС® | ||
|
1.1 Взрывозащищенные оборудование системы КОМПАКС® | ||
|
ВИП AB-311FRU |
КОБМ.433642.001-20 |
По согласованию с заказчиком |
|
ВИП AB-3IIFR() |
КОБМ.433642.001-15 | |
|
ВИП AB-320FRM |
КОБМ.433642.002-20 | |
|
ВИП АВ-3ПFR |
КОБМ.433642.001-50 | |
|
ВИП AB-321FK |
КОБМ.433642.003 | |
|
ВИП АВ-330 |
КОБМ.433642.038 | |
|
ВИП АК-3165 |
КОБМ.433642.015 | |
|
Датчик вибрации 5128 |
КОБМ.433642.028 | |
|
Датчик вибрации 5129 |
КОБМ.433642.029 | |
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации 5131 |
КОБМ.433642.031 | |
|
Датчик вибрации 5136 |
КОБМ.433642.036 | |
|
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V |
КОБМ.434724.001-02 |
По согласованию |
|
Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V |
КОБМ.434724.001 |
с заказчиком |
|
Датчик тока 5307 |
КОБМ.434724.007 | |
|
Датчик тока 5308 |
КОБМ.434724.008 | |
|
Датчик давления 412 ДИ |
КОБМ.406233.001 | |
|
Фотодатчик ФД-2 |
КОБМ.468229.005 | |
|
Таходатчик индукционный ТДИ-1 |
КОБМ.402142.002 | |
|
Датчик перемещения 5007 |
КОБМ.402169.007 | |
|
Датчик «КОКОС» |
КОБМ.402115.001 | |
|
Датчик АЭ 5703 |
КОБМ.433633.003 | |
|
Датчик 5902 |
КОБМ.434726.002 | |
|
Адаптер MP |
КОБМ.468151.009 | |
|
Адаптер 4803 |
КОБМ.469133.003 | |
|
Имитатор датчика АЭ 8113 |
КОБМ.469153.003 | |
|
Блок усилителей 4108 |
КОБМ.468731.017 | |
|
Преобразователь 4503 |
КОБМ.735322.008 | |
|
Модуль 3333.1 |
КОБМ.466256.001-03 |
По согласованию |
|
Модуль PIM 4443 |
КОБМ.468363.069 |
с заказчиком |
|
Модуль PIM 4455 |
КОБМ.468363.055 | |
|
Модуль 4402 |
КОБМ.468212.002 | |
|
Модуль 4403 |
КОБМ.468212.003 | |
|
Модуль питания датчиков 4613 |
КОБМ.436614.013 | |
|
Модуль питания 4615 |
КОБМ.436111.010 | |
|
Модуль питания 4619 |
КОБМ.436614.019 | |
|
Модуль GDM |
КОБМ.468364.024 | |
|
Модуль ГР 3239 |
КОБМ.468363.039 | |
|
Контроллер полевой сети 2979 |
КОБМ.468364.069 | |
|
Медиаконвертер 4570 |
КОБМ.468153.070 | |
|
Виброанализатор 8710 |
КОБМ.468222.010 | |
|
Блок ПАЗ 2002 |
КОБМ.468244.002 | |
|
1.2 Оборудование системы КОМПАКС® общепромышленного исполнения | ||
|
ВИП АВ-317-5 |
КОБМ.433642.032 | |
|
Датчик тока 5304 |
КОБМ.411111.004 | |
|
Трансформатор тока разъемный ХН-32 |
КОБМ.671221.001 |
По согласованию |
|
Датчик оборотов 5605 |
КОБМ.402412.005 | |
|
Адаптер ДПС 4205 |
КОБМ.468353.005 |
с заказчиком |
|
Модуль PIM 4440.3 |
КОБМ.468363.063 | |
|
Контроллер диагностический* |
- | |
|
2 Комплекты | ||
|
Кабельные линии связи* |
- | |
|
Коробка ответвительная* |
- |
По согласованию |
|
Коробка соединительная* |
- |
с заказчиком |
|
Кожух адаптера* |
- | |
|
Наименование |
Обозначение |
Количество |
|
Кожух модуля* |
По согласованию с заказчиком | |
|
Шкаф модульный* | ||
|
Комплект датчикодержателей* | ||
|
Комплект установочных изделий* | ||
|
Комплект монтажных изделий* | ||
|
3 Документация | ||
|
Руководство по эксплуатации |
КОБМ.421451.002 РЭ** |
1 экз. |
|
Формуляр |
КОБМ.421451.002 ФО** |
1 экз. |
|
Методика поверки |
КОБМ.421451.017 МП |
1 экз. |
|
Примечания: * Тип определяются требованиями проекта по согласованию с заказчиком. ** Обозначение документа согласно обозначению исполнения системы. | ||
Поверка осуществляется по документу КОБМ.421451.017 МП «ГСИ. Системы КОМПАКС®. Методика поверки» с Изменением №1, утвержденному ФБУ «Омский ЦСМ» 10.09.2019 г.
Основные средства поверки:
-
- преобразователь пьезоэлектрический 8305 (рег. №8513-81): диапазон измерений виброускорения от 0,1 до 10000 м/с2; рабочий диапазон частот от 1 до 14000 Гц; отклонение коэффициента преобразования от номинального значения не более 0,5 % неравномерность АЧХ не более 0,5 %;
-
- усилитель заряда 2626 (рег. №7109-79): диапазон частот от 0,3 до 100000 Гц; пределы допускаемой относительной погрешности ± 0,5 %;
-
- мультиметр цифровой 34401А (рег. №54848-13): ВПИ диапазона измерений напряжения постоянного и переменного тока 10 В; пределы погрешности измерений постоянного напряжения Д: ± (1,5-10’5<D+4-10’6-E) В; пределы погрешности измерений переменного напряжения Д: ± (4Ч0-4О+3Ч0-4Н) В;;
-
- станция для калибровки преобразователей вибрации 9155D-831 (рег. №45699-10): диапазон воспроизведения СКЗ виброускорения от 1 до 100 м/с2; диапазон воспроизведения частот виброускорения от 2 до 20000 Гц;
-
- калибратор 8003 (рег. №25732-03): диапазон воспроизведения СКЗ виброускорения от 1 до 100 м/с2; диапазон воспроизведения частот виброускорения от 10 до 3000 Гц; диапазон воспроизведения НСХ термопары от -50 до +800 °С; диапазон воспроизведения напряжения постоянного тока от 0,5 до +2000 мВ;
-
- мультиметр цифровой 34410А (рег. №47717-11): ВПИ диапазона измерений напряжения постоянного тока 1 В; ВПИ диапазона измерений напряжения переменного тока 1, 10 В; пределы погрешности измерений постоянного напряжения Д: ± (3,540-5<D+740-6<E) В; пределы погрешности измерений переменного напряжения Д: ± (440-3О+8Ч0-4П) В;
-
- генератор сигналов произвольной формы 33521А (рег. №5215-12): диапазон частот выходного синусоидального сигнала от 1 мкГц до 30 МГц; диапазон частот выходного сигнала прямоугольной формы от 1 мкГц до 30 МГц; диапазон установки амплитуды выходного сигнала от 10 мВ до 10 В; пределы допускаемой погрешности установки частоты Д: ± (1-10’6-f+1,5-10_11) Гц;
-
- генератор сигналов произвольной формы АКИП-3402: диапазон частот выходного синусоидального сигнала от 1 мкГц до 50 МГц; диапазон частот выходного сигнала прямоугольной формы от 1 мкГц до 25 МГц; диапазон установки размаха напряжения выходного сигнала от 10 мВ до 10 В; пределы допускаемой погрешности установки частоты 6: ± 2Ч0-5;
- частотомер электронносчетный Ч3-57 (рег. №6081-77): диапазон измерений частот от 0,1 Гц до 500 МГц; диапазон измерений длительности импульсов от 1 мкс до 104 с;
- индикатор часового типа ИЧ-10 по ГОСТ 577-68: диапазон измерений от 0 до 10 мм; цена деления 0,01 мм;
- термометр лабораторный электронный ЛТ-300: диапазон измерений от -50 до +300 °С; пределы допускаемой абсолютной погрешности ± 0,05 °С;
-
- измеритель RLC-7821 (рег. №53914-13): диапазон измерений электрического сопротивления переменному току от 6,25 Ом до 410 кОм; пределы погрешности измерений сопротивления переменному току Д: ± [0,0340-2<R+0,0240-2<R^1+KAX1+|Q|X1+KB+Kc)] Ом;
-
- шунт измерительный стационарный взаимозаменяемый 75ШСМ.М (рег. №40474-09): номинальное падение напряжения 75 мВ; номинальный ток: 5 А; класс точности 0,5;
-
- манометр грузопоршневой (рег. №61479-15): от 1 до 60 МПа; класс точности 0,05;
-
- калибратор давления Fluke 718Ex (рег. №47783-11): от 6,89 до 2068 кПа; пределы погрешности измерений давления у: ± 0,05 %;
-
- линейка измерительная металлическая по ГОСТ 427-75: диапазон измерений от 0 до 1000 мм; цена деления 1 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится:
-
- в виде оттиска поверительного клейма в разделе «Свидетельство о поверке» формуляра на систему КОБМ.421451.002 ФО при первично поверке;
-
- в виде оттиска поверительного клейма на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам КОМПАКС®ГОСТ 16957-80 Анализаторы многоканальные амплитудные. Основные параметры и общие технические требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 53564-2009 Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Требования к системам мониторинга
КОБМ.421451.017 ТУ Система КОМПАКС®. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственный центр «Динамика»
(ООО «НПЦ «Динамика»)
ИНН 5501013916
Адрес: 644007, г. Омск, ул. Рабиновича, 108/1
Юридический адрес: 644040, г. Омск, ул. Нефтезаводская,53
Тел.: +7 (3812) 25-13-89; факс: +7 (3812) 25-43-72
Web-сайт: http://www.dynamics.ru
E-mail: post@dynamics.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Тел.: +7 (3812) 68-07-99; факс: +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311670 от 01.07.2016 г.
