Приказ Росстандарта №3259 от 23.12.2022

№3259 от 23.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 394773
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 3259 от 23.12.2022

2022 год
месяц December

7871 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2022 г. № 3259

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13

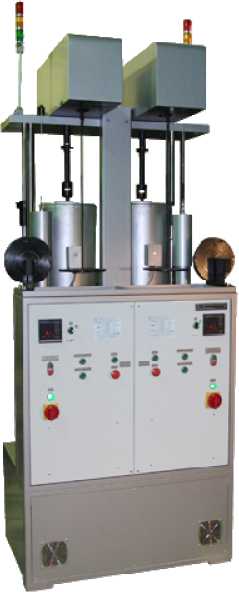

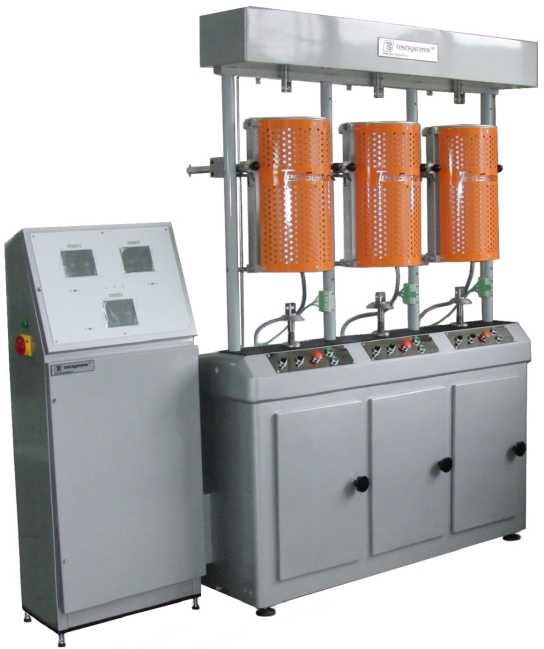

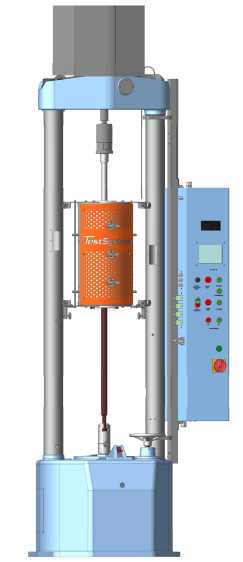

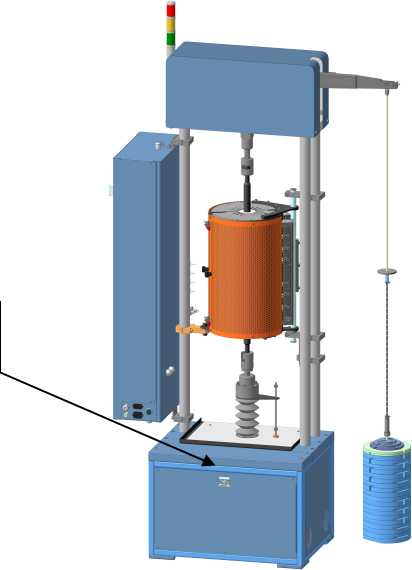

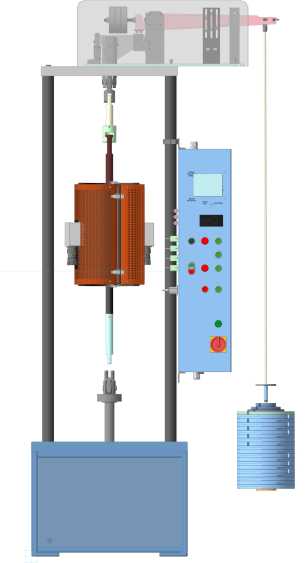

1.	Машины для испытания материалов на ползучесть и длительную прочность	УТС 1300	УТС 1300-2-30-0,5-В зав. № 27; УТС 1300-2-50-0,5-А зав. № 28	58225-14		МПТИнТ 137-2013		мп-тмс- 053/22		09.09. 2022	Общество с ограниченной ответственностью «Т естсистемы» (ООО «Тестсистемы»), г. Иваново	ООО «ТМС РУС», г. Москва
2.	Контроллеры логические программируемые	CilkPAC	481900003, 1417, 1371	67459-17		МП 67459- 17		МП-451/03-2022		13.07. 2022	Общество с ограниченной ответственностью «НГП Информ» (ООО «НГП Информ»), г. Уфа	ООО «ПРОММАШ ТЕСТ», г. Москва

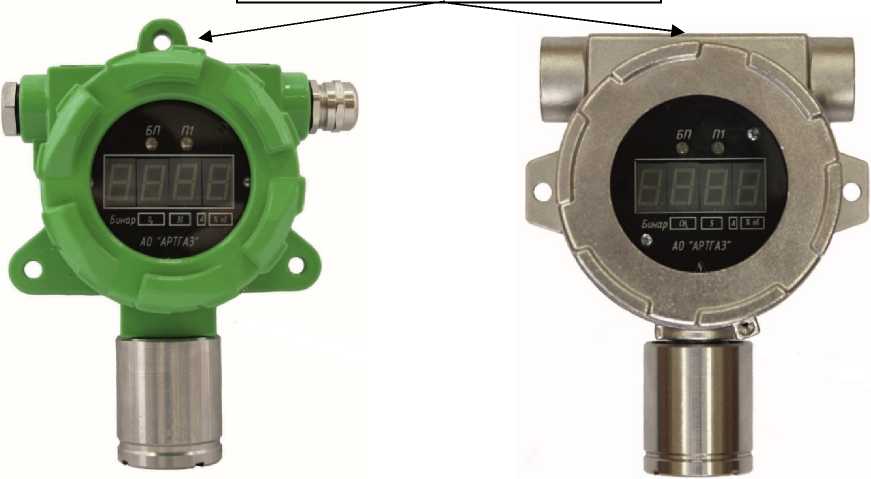

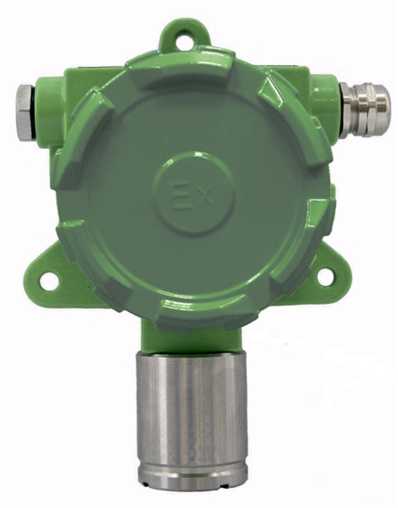

3.	Г азоанализаторы	Бинар-ХХ-ХХХ-Х	3800, 3850, 3870, 3884, 3901, 3902, 3927, 3968, 3982, 4004, 4021, 4047, 4084, 4099, 4120, 4175,4197, 4214, 4225, 4244, 4253, 4269, 4280, 4296, 4334, 4349, 4419, 4455	71645-18		МП 205-06-2018		МП-525/07- 2022		04.08. 2022	Акционерное общество «АРТГАЗ» (АО «АРТГАЗ»), г. Москва	ООО «ПРОММАШ ТЕСТ», г. Москва

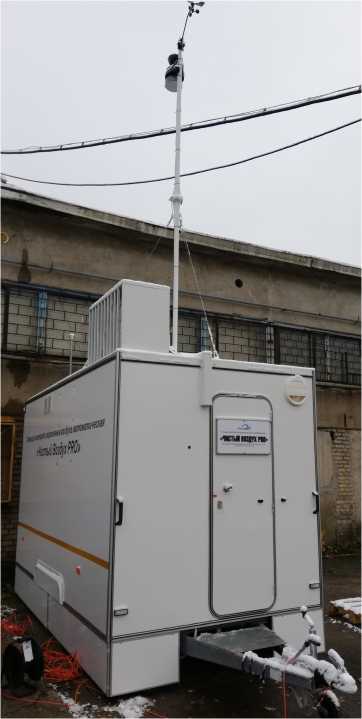

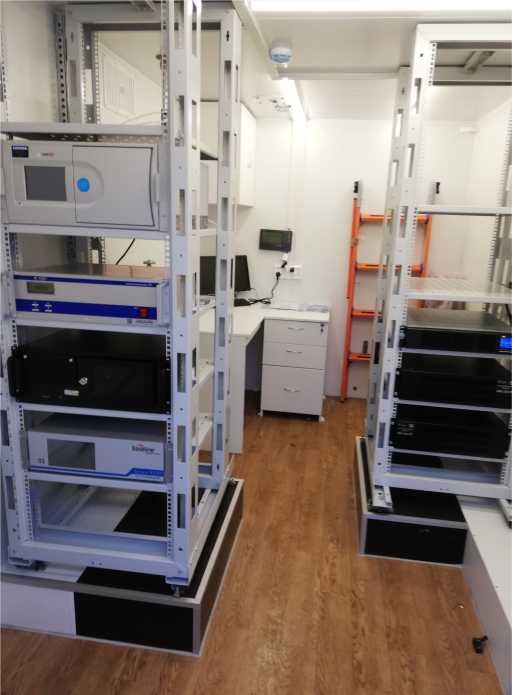

Станции контроля загрязнения атмосферного воздуха автоматические

«Чистый

воздух

PRO»

№ 220479060 (в комплекте с газоанализаторами AF22e/CH2S, сер. № 1900, AF22e сер.

№ 1629, C32e/CNH3 сер. № 1768, СО12е сер. № 1411),

№ 220478044 (в комплекте с газоанализаторами AF22e/CH2S, сер. № 1709, AF22e сер.

№ 1701, AC32e/CNH3 сер. № 1494, СО12е сер.

№ 1246), № 200000020 (в комплекте с газоанализаторами ЕТ-909, зав. № 169, ГАММА-ЕТ зав. № 369, С-105М зав. № 69-3-19, С-105СВ зав. № 68-3-19, К-100 зав. № 892-3-

19)

78044-20

МП-205-

17-2019

Приказ Росстандарта №3259 от 23.12.2022, https://oei-analitika.ru

Общество с ограниченной ответственностью «Невалайн» (ООО «Невалайн»), г. Санкт-Петербург

ФГБУ «ВНИИМС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» декабря 2022 г. № 3259

Лист № 1

Всего листов 10

Регистрационный № 67459-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры логические программируемые CilkPAC

Назначение средства измерений

Контроллеры логические программируемые CilkPAC (далее по тексту - контроллеры) предназначены для измерений силы постоянного тока и количества импульсов электрического напряжения от первичных преобразователей с аналоговыми и цифровыми выходами, преобразования их и вычисления значений физических величин (расхода, давления, температуры и др.), а также для воспроизведений силы постоянного тока.

Описание средства измерений

Принцип действия контроллеров основан на аналогово-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, и цифро-аналоговом преобразовании - по выходам, их обработке и хранении, с возможностью последующей передачи в информационные системы.

Контроллеры предназначены для работы на объектах нефтяной, газовой и нефтехимической промышленности, а также в других областях промышленности для создания автоматизированных измерительных и управляющих систем различной конфигурации.

Контроллеры осуществляют также прием и обработку сигналов, вычисление и формирование выходных сигналов для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.

Контроллеры могут включать составные части, приведенные в таблице 1

Таблица 1 - Составные части контроллеров

Наименование	Обозначение
1	2
Процессорный модуль	CilkPAC CPU
Шасси расширения на 2 платы	CilkPAC M
Шасси расширения на 4 платы	CilkPAC M4
Модуль расширения для ввода дискретных сигналов на 32 канала	CilkPAC M-DI-32
Модуль расширения для ввода аналоговых сигналов и сигналов термосопротивлений на 8 каналов	CilkPAC M-AIT-8
Модуль расширения на 4 последовательных порта RS-485	CilkPAC COM4
Плата расширения для ввода дискретных сигналов на 8 каналов	CilkPAC DI-DC-8
Плата расширения для ввода аналоговых сигналов на 4 канала	CilkPAC AI-DC-4
Плата расширения для вывода дискретных сигналов на 4 канала	CilkPAC DO-DC-4
Плата расширения для вывода аналоговых сигналов на 2 канала	CilkPAC AO-DC-2

Продолжение таблицы 1

1	2
Плата расширения для радиосвязи в нелицензируемом диапазоне на 433 МГц	CilkPAC ISMRF-433
Плата расширения для радиосвязи в нелицензируемом диапазоне на 446 МГц	CilkPAC ISMRF-446
Плата расширения для радиосвязи в нелицензируемом диапазоне на 868 МГц	CilkPAC ISMRF-868
Плата расширения радиомодема УКВ	CilkPAC HFmodem

Процессорный модуль контроллера CilkPAC CPU выполнен на печатной плате, размещенной в пластиковом корпусе. На плате размещены следующие основные компоненты:

- слоты для установки плат расширения;

- разъемы для подключения интерфейсов RS-232/RS-485, Ethernet и USB;

- разъемы для подключения сигналов ввода - вывода дискретных и аналоговых сигналов;
- процессорная плата;
- шина подключения плат и модулей расширения;
- светодиоды для индикации режимов работы;
- 2 дискретных входа, типа «сухой контакт»;
- Flash память на 8 Мб;
- энергозависимые часы;
- энергозависимое оперативное запоминающее устройство (далее - ОЗУ) на 64 кбайт, для организации хранения Retain переменных;
- разъем для сопряжения с шасси расширения и модулями расширения.

Шасси расширения CilkPAC M и CilkPAC M4 выполнены на печатной плате и размещен в пластиковом корпусе. На плате размещены следующие основные компоненты.

- слоты для установки плат расширения: 2 шт. в CilkPAC M, 4 шт. в CilkPAC M4;
- разъемы для подключения интерфейса RS-485;
- разъемы для подключения сигналов ввод-вывода дискретных и аналоговых сигналов;
- шина подключения плат расширения;
- разъем для сопряжения с процессорным модулем.

Модуль расширения CilkPAC M-DI-32 выполнен на печатной плате и размещен в пластиковом корпусе. На плате размещены следующие основные компоненты.

- разъем для подключения интерфейса RS-485;
- разъем для сопряжения с процессорным модулем;
- разъемы для подключения сигналов ввода дискретных сигналов;

Модуль расширения CilkPAC M-AIT-8 выполнен на печатной плате и размещен в пластиковом корпусе. На плате размещены следующие основные компоненты.

- разъем для подключения интерфейса RS-485;
- разъем для сопряжения с процессорным модулем.
- разъемы для подключения сигналов ввода аналоговых сигналов и термосопротивлений;

Модуль расширения CilkPAC COM4 выполнен на печатной плате и размещен в пластиковом корпусе. На плате размещены следующие основные компоненты.

- разъемы для подключения интерфейса RS-485;
- разъем для сопряжения с процессорным модулем.

Каждая плата расширения выполнена на печатной плате и предназначена для установки внутрь корпуса процессорного модуля или шасси расширения в соответствии с комплекцией.

На каждой печатной плате контроллеров, модулей и плат расширения установлен микроконтроллер с собственным программным обеспечением. При изготовлении каждой печатной плате присваивается уникальный номер (серийный номер) в формате ННГГ 00001, где НН - номер недели с начала года, ГГ - две последние цифры года, 0001 - порядковый номер в партии, начиная с 1.

Контроллеры могут комплектоваться платами и модулями расширения, перечисленными в таблице 1 позиции 4-14. При этом максимальное количество модулей CilkPAC COM4 (поз. 6) - 2 штуки, платы расширения для радиосвязи в нелицензируемом диапазоне CilkPAC ISMRF-xxx (поз. 11-13) -1 штука, плата расширения радиомодема УКВ CilkPAC HFmodem (поз.14) - 1 шт. Остальные платы и модули расширения в совокупном количестве до 32 штук. Непосредственно в процессорный модуль CilkPAC CPU в слоты с 1 по 4 может быть установлено до 4 плат ввода/вывода сигналов (поз. 7-10), в слот 5 устанавливается одна из плат расширения для радиосвязи в нелицензируемом диапазоне (поз. 11-13), в слот 6 устанавливается плата расширения радиомодема УКВ (поз. 14). Для увеличения количества обрабатываемых сигналов ввода вывода к процессорному модулю через шинный расширитель могут быть подключены шасси расширения CilkPAC M и CilkPAC M4, а также модули расширения CilkPAC M-DI-32, CilkPAC M-AIT-8. В каждое шасси расширения устанавливается от 1 до 4 плат расширения, указанные в таблице 1 позиции 7-10. При конфигурации платы CilkPAC DI-DC-8 на работу от внутреннего источника питания, данная плата осуществляет питание внешних датчиков типа «сухой контакт» напряжением 12 В.

Место нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

Заводской номер в виде цифрового кода наносится типографским методом на боковую часть контроллеров с помощью наклейки.

Знак поверки наносится в формуляр или на свидетельство о поверке в соответствии с действующим законодательством.

Схема структурного обозначения контроллеров приведена на рисунке 1.

CilkPAC -X -Х -Х -Х -Y -Z

--HF - плата расширения радиомодема УКВ.

433 - плата расширения для радиосвязи в нелицензируемом диапазоне на 433 МГц;

--------446 - плата расширения для радиосвязи в нелицензируемом диапазоне на 433/446 МГц;

868 - плата расширения для радиосвязи в нелицензируемом диапазоне на 868 МГц;

DI - плата расширения для ввода дискретных сигналов на 8 каналов;

----------------------------- AI- плата расширения для ввода дискретных сигналов на 4 канала; AO - плата расширения для вывода

дискретных сигналов на 2 канала;

DO - плата расширения для вывода

дискретных сигналов на 4 каналов;

CilkPAC М -X -Х

DI - плата расширения для ввода дискретных сигналов на 8 каналов;

AI- плата расширения для ввода ------------------------------- дискретных сигналов на 4 канала;

AO - плата расширения для вывода

дискретных сигналов на 2 канала;

DO - плата расширения для вывода

дискретных сигналов на 4 каналов;

CilkPAC М4 -X -Х -Х -Х

DI - плата расширения для ввода

дискретных сигналов на 8 каналов;

AI - плата расширения для ввода

------------------------------ дискретных сигналов на 4 канала;

AO - плата расширения для вывода

дискретных сигналов на 2 канала;

DO - плата расширения для вывода

дискретных сигналов на 4 каналов;

Рисунок 1 - Схема структурного обозначения контроллеров.

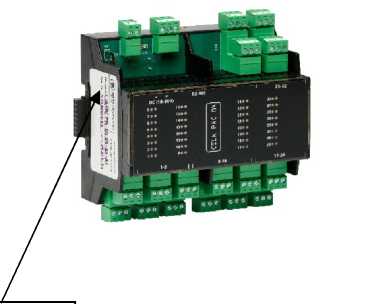

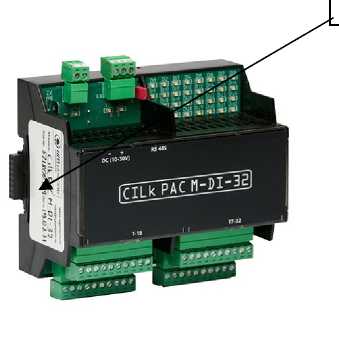

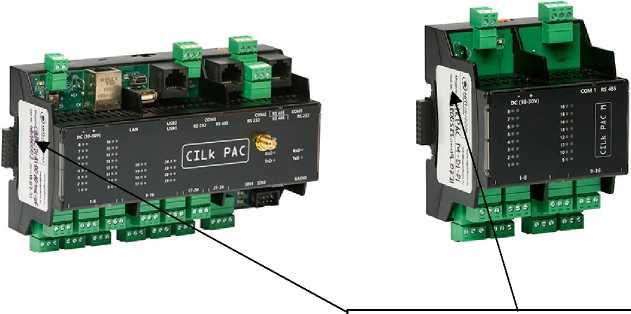

Общий вид контроллера, шасси расширения и модулей представлен на рисунке 2.

Места нанесения заводского номера и знака утверждения типа

Рисунок 2 - Общий вид контроллера, шасси расширений и модулей.

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) является встроенным в энергонезависимую память микроконтроллеров плат и модулей расширения. Влияние встроенного ПО учтено при нормировании метрологических характеристик контроллеров.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2 - Характеристики ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	CilkPAC-AO-DC-2	CilkPAC-AI-DC-4	CilkPAC-DC-DI-8	CilkPAC M-DI-32	CilkPAC M- AIT-8
Идентификационное наименование ПО	ПО для платы расширения CilkPAC			ПО для моду.) Cil	чей расширения kPAC
Номер версии (идентификационный номер ПО), не ниже	18659	18659	18659	3301	2725
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	3AD12424D3C A18F9BE924 D2059F9D524	578535904FA 898FD00E36 FEBC5372123	4B418330A1B AA42D993AC 07750B0FF08	7D6B 0232	388D 01A5
Алгоритм вычисления цифрового идентификатора ПО	MD5			CRC32

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики контроллеров и их составных частей приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики контроллеров и их составных частей

Наименование характеристики	Значение
1	2
Процессорный модуль CilkPAC CPU
Пределы допускаемой абсолютной погрешности ведения внутреннего хода часов, с/сут	±2
Плата расширения для ввода дискретных сигналов на 8 каналов CilkPAC DI-DC-8
Диапазон измерений количества импульсов	от 0 до 2³²- 1
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерения количества импульсов, %	±0,1
Диапазон частот следования импульсов по каналам 1-4, кГц	от 0 до 200
Диапазон частот следования импульсов по каналам 5-8, кГц	от 0 до 5
Плата расширения для ввода аналоговых сигналов на 4 канала CilkPAC AI-DC-4
Диапазон измерений силы постоянного тока, мА	от 0 до 20
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, %	±0,2
Плата расширения для вывода аналоговых сигналов на 2 канала CilkPAC AO-DC-2
Диапазон воспроизведений силы постоянного тока, мА	от 4 до 20
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности воспроизведений силы постоянного тока для аналоговых выходов, %	±1

Продолжение таблицы 3

1	2
Модуль расширения для ввода дискретных сигналов на 32 канала CilkPAC M-DI-32
Диапазон измерений количества импульсов	от 0 до 2³²- 1
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений количества импульсов, %	±0,1
Диапазон частот следования импульсов по каналам 1-32, Гц	от 0 до 100
Модуль расширения для ввода аналоговых сигналов и сигналов термосопротивлений на 8
каналов CilkPAC M-AIT-8
Диапазон входного сигнала, мА	от 0 до 20
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, %	±0,2
Диапазоны измерений температуры при помощи термопреобразователей сопротивления по ГОСТ 6651-2009, °C - термопреобразователь сопротивления типа Pt100	от -200 до +850
- термопреобразователь сопротивления типа 50М;	от -200 до +200
- термопреобразователь сопротивления типа 100М	от -180 до +200
- термопреобразователь сопротивления типа 50П	от -200 до +850
- термопреобразователь сопротивления типа 100П	от -200 до +850
Приведенная к полному диапазону измерений погрешность измерения температуры при помощи термопреобразователей сопротивления, %	±0,2

Таблица 4 - Технические характеристики контроллеров и их составных частей

Наименование характеристики	Значение
1	2
Плата расширения CilkPAC DI-DC-8
Максимальное амплитудное значение импульсного напряжения, В¹)	12; 24
Длительность импульсов по каналам 1 - 4, мкс, не менее	2,5
Длительность импульсов по каналам 5 - 8, мкс, не менее	100
Входной ток при замкнутом состоянии датчика, мА, не более²⁾	5
Входное сопротивление канала, кОм	5,6
Плата расширения CilkPAC AI-DC-4
Тип входа	Дифференциальный токовый
Входное сопротивление канала, Ом, не более	124
Плата расширения CilkPAC AO-DC-2
Тип входа	Дифференциальный токовый
Максимальное нагрузочное сопротивление, Ом	500
Модуль расширения CilkPAC M-DI-32
Максимальное амплитудное значение импульсного напряжения, В¹)	12; 24
Длительность импульсов по каналам 1 - 32, мс, не менее	5
Входной ток при замкнутом состоянии датчика, мА, не более²⁾	10
Входное сопротивление канала, кОм	2

Продолжение таблицы 4

1	2
Модуль расширения CilkPAC M-AIT-8
Тип токового входа	Дифференциальный
Входное сопротивление токового канала, Ом	124
Тип подключения термосопротивлений	3-х или 4-х проводный
Напряжение питания термосопротвлений, В	12±1
Максимальный ток через термосопротивление, мА	5
Примечания ¹⁾ - в зависимости от питания подключаемого первичного преобразователя; ²⁾ - при подключении первичного преобразователя с напряжением питания постоянного тока 24 В.

Таблица 5 - Общие технические характеристики

Наименование характеристики	Значение
Напряжение питания от источника постоянного тока, В:
- CilkPAC CPU	от 9 до 30
- CilkPAC M	от 9 до 30
- CilkPAC M4	от 9 до 30
- CilkPAC M-DI-32	от 10 до 30
- CilkPAC M-AIT-8	от 10 до 30
- CilkPAC COM4	от 10 до 30
- CilkPAC DI-DC-8	5
- CilkPAC AI-DC-4	5
- CilkPAC DO-DC-4	5
- CilkPAC AO-DC-2	5
- CilkPAC ISMRF-433, CilkPAC ISMRF-446, CilkPAC ISMRF-868	5
- CilkPAC HFmodem	5
Габаритные размеры, (длина^хширина^хвысота), мм, не более:
- CilkPAC CPU	161^х90^х65
- CilkPAC M	71x90x65
- CilkPAC M4	108х90х65
- CilkPAC M-DI-32	108х90х65
- CilkPAC M-AIT-8	108х90х65
- CilkPAC COM4	53х90х65
- CilkPAC DI-DC-8	42х37х15
- CilkPAC AI-DC-4	42х37х15
- CilkPAC DO-DC-4	42х37х15
- CilkPAC AO-DC-2	42х37х15
- CilkPAC ISMRF-433, CilkPAC ISMRF-446, CilkPAC ISMRF-868	42х37х15
- CilkPAC HFmodem	42x37x15

Продолжение таблицы 5

Наименование характеристики	Значение
Масса, кг, не более:
- CilkPAC CPU	0,35
- CilkPAC M	0,15
- CilkPAC M4	0,25
- CilkPAC M-DI-32	0,25
- CilkPAC M-AIT-8	0,25
- CilkPAC COM4	0,2
Рабочие условия применения:
- температура окружающего воздуха, °C	от -40 до +60
- относительная влажность воздуха (без конденсации), %	от 20 до 80
- атмосферное давление, кПа (мм рт.ст)	от 60 до 106 (от 460 до 800)
Средняя наработка на отказ, ч, не менее	70000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на наклейку с заводским номером на корпусе контроллеров, модулей расширения и на титульные листы эксплуатационной документации (формуляр и руководство по эксплуатации) типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Контроллер логический программируемый или/и платы/модули расширения	_-1)	1 шт.
Программируемый логический контроллер CilkPAC. Формуляр	АШПЛ.425200.019.020-01 ФО	1 экз.
Программируемый логический контроллер CilkPAC. Руководство по эксплуатации ²⁾	АШПЛ.425200.002-02 РЭ	1 экз.
Модуль расширения для ввода дискретных сигналов на 32 канала CilkPAC M-DI-32. Руководство по эксплуатации ²⁾	АШПЛ.421457.009-02 РЭ	1 экз.
Модуль расширения для ввода аналоговых сигналов и сигналов-термосопротивлений на 8 каналов CilkPAC M-AIT - 8. Руководство по эксплуатации ²⁾	АШПЛ.421457.019.003-01 РЭ	1 экз.
Примечания: ¹⁾ - в зависимости от комплектации соответствии с таблицей 1; ²⁾ - на партию

Сведения о методиках (методах) измерений

приведены в разделе номер 3 «Использование по назначению» документа АШПЛ. 425200.002-02 РЭ. «Программируемый логический контроллер CilkPAC. Руководство по эксплуатации», в разделе номер 3 «Использование по назначению» документа АШПЛ. 421457.009-02 РЭ. «Модуль расширения для ввода дискретных сигналов на 32 канала CilkPAC M-DI-32. Руководство по эксплуатации», в разделе номер 3 «Использование по назначению» документа АШПЛ. 421457.019-003-01 РЭ.

«Модуль расширения для ввода аналоговых сигналов и сигналов термосопротивлений на 8 каналов CilkPAC M-AIT-8. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

ТУ 4252-003-26806309-2016 «Программируемый логический контроллер CilkPAC. Технические условия».

Изготовители

Общество с ограниченной ответственностью «НГП Информ» (ООО «НГП Информ») ИНН 0274187858

Юридический адрес: 450044, г. Уфа, ул. Мира, д. 61, офис 101

Телефон (факс): 8 (347) 275-18-03, 8 (800) 222-29-91

Адрес электронной почты: info@ngpinform.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., корп. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

В части вносимых изменений:

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Лист № 1 Регистрационный № 71645-18 Всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Бинар-ХХ-ХХХ-Х

Назначение средства измерений

Газоанализаторы Бинар-ХХ-ХХХ-Х (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации компонентов в воздухе рабочей зоны и газовых средах.

Описание средства измерений

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.

Газоанализаторы могут комплектоваться сенсорами следующих типов: оптический, полупроводниковый, термокаталитический, фотоионизационный, электрохимический.

Газоанализаторы имеют диффузионный способ отбора пробы.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение объемной доли или массовой концентрации определяемого компонента;

- сигнализацию о превышении заданных пороговых значений определяемого компонента;

- самодиагностику;

- сохранение журнала событий, включая пиковые значения концентрации определяемого компонента, тип и длительность события, время, прошедшее с момента регистрации тревоги.

Газоанализаторы выпускаются в модификациях в зависимости от функционального исполнения и контролируемых газов, и имеют следующее обозначение Бинар-ХХ-ХХХ-Х, где первая цифра (-ХХ-) это обозначение измеряемого компонента согласно таблице 3, вторая цифра (-ХХХ-) функциональное исполнение прибора согласно таблице1, третья цифра (-Х-) тип корпуса (А - алюминий, Н - нержавеющая сталь).

Таблица 1 - Функциональное исполнение газоанализаторов

Обозначение	Функциональное исполнение
Бинар-ХХ-000-Х	Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
Бинар-ХХ-001-Х	Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
Бинар-ХХ-010-Х	Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
Бинар-ХХ-100-Х	Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»
Бинар-ХХ-011-Х	Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus
Бинар-ХХ-111-Х	Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»
Бинар-ХХ-110-Х	Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»
Бинар-ХХ-101-Х	Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющих контактов типа наличие управляющего контакта типа «Сухой контакт»

Газоанализатор любой модификации при производстве может быть оснащен цифровым выходом с протоколом HART.

Общий вид газоанализатора с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.

Заводской номер в виде цифро-буквенного обозначения, состоящие из арабских цифр и букв латинского алфавита, наносятся термографическим способом или лазерной гравировкой на маркировочную табличку в месте, указанном на рисунке 1.

Место нанесения заводского номера и знака утверждения типа

Рисунок 1 - Общий вид газоанализатора с указанием мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Газоанализаторы Бинар-ХХ-ХХХ-Х имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Binar
Номер версии (идентификационный номер ПО):	не ниже 7.3
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора	-

Метрологические и технические характеристики

Таблица 3 - Основные метрологические характеристики

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний То,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Аммиак (NH3)	ЭХ	120	от 0 до 100 млн^-1 (от 0 до 71 мг/м³)	от 0 до 10 млн^-1 включ.	±2 млн^-1	-
				св. 10 до 100 млн^-1	-	±20 %
Аммиак (NH3)	ФИ	40	от 0 до 100 _млн^-1 (от 0 до 71 мг/м³)	от 0 до 100 _млн^-1	±10 _млн^-1	-
Аммиак (NH3)	ЭХ	120	от 0 до 1000 млн^-1 (от 0 до 710 мг/м³)	от 0 до 100 млн^-1 включ.	±15 млн^-1	-
				св. 100 до 1000 млн^-1	-	±15 %
Аммиак (NH3)	ФИ	40	от 0 до 1000 млн^-1 (от 0 до 710 мг/м³)	от 0 до 100 млн^-1 включ.	±20 млн^-1	-
				св. 100 до 1000 млн^-1	-	±20 %
Арсин (AsHa)	ЭХ	30	от 0 до 1 млн^-1(от 0 до 3,24 мг/м³)	от 0 до 0,5 млн^-1 включ.	±0,1 млн^-1	-
				св. 0,5 до 1 млн^-1	-	±20 %
Ацетилен (С2Н2)	ФИ	60	от 0 до 200 млн^-1 (от 0 до 216,5 мг/м³)	от 0 до 50 млн^-1 включ.	±10 млн^-1	-
				св. 50 до 200 млн^-1		±20 %

Определяемый компонент	Тип применяемого сенсора¹⁾	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Ацетилен (С2Н2)	ТК, ИК	40	от 0 до 50 % НКПР		±5 % НКПР	-
Ацетилен (С2Н2)	ТК, ИК	40	от 0 до 1,15 % об. д.		±0,1 % об. д.	-
Ацетон (СзНбО)	ФИ	20	от 0 до 200 млн^-1(от 0 до 483 мг/м³)	от 0 до 50 млн^-1 включ.	±10 млн^-1	-
				св. 50 до 200 _млн^-1	-	±20 %
Ацетон (СзНбО)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Ацетон (C3H6O)	ТК, ИК	20	от 0 до 1,25 % об. д.		±0,1 % об.д.	-
Бензол (СвНв)	ФИ, ЭХ	20	от 0 до 20 млн^-1 (от 0 до 65 мг/м³)	от 0 до 5 млн^-1 включ.	±1 млн^-1	-
				св. 5 до 20 млн^-1	-	±20 %
Бензол (СвНв)	ФИ, ЭХ	20	от 0 до 200 млн^-1 (от 0 до 650 мг/м³)	от 0 до 100 млн^-1 включ.	±15 млн^-1	-
				св. 100 до 200 млн^-1	-	±15 %
Бензол (СвНв)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Бензол (СвНв)	ТК, ИК	20	от 0 до 0,6 % об. д.		±0,06 % об. д.	-
Бензол (СвНв)	ИК	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±5 % НКПР	-
				св. 50 до 100 % НКПР	-	±10 %
Бензол (СвНв)	ИК	20	от 0 до 1,2 % об. д.	от 0 до 0,6 % об. д. включ.	±0,06 % об. д.	-
				св. 0,6 до 1,2 % об. д.	-	±10 %
Бутан (С4Н10)	ТК, ИК	20	от 0 до 50 % НКПР		±3% НКПР	-
Бутан (С4Н10)	ТК, ИК	20	от 0 до 0,7 % об. д.		±0,04% об. д.	-

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Бутан (С4Н10)	ИК	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±3% НКПР	-
				св. 50 до 100 % НКПР	-	±5 %
Бутан (С4Н10)	ИК	20	от 0 до 1,4 % об.д.	от 0 до 0,7 % об. д. включ.	±0,04 % об. д.	-
				св. 0,7 до 1,4 % об. д.	-	±5 %
Водород (H2)	ЭХ	20	от 0 до 1000 млн^-1 (от 0 до 84 мг/м³)	от 0 до 100 млн^-1 включ.	±15 млн^-1	-
				св. 100 до 1000 млн^-1	-	±15 %
Водород (H2)	ЭХ	20	от 0 до 2000 млн^-1 (от 0 до 167,6 мг/м³)	от 0 до 100 млн^-1 включ.	±20 млн^-1	-
				св. 100 до 2000 млн^-1	-	±20 %
Водород (H2)	ЭХ	20	от 0 до 4000 млн^-1 (от 0 до 335 мг/м³)	от 0 до 200 млн^-1 включ.	±20 млн^-1	-
				св. 200 до 4000 млн^-1	-	±10 %
Водород (H2)	ТК, ЭХ	20	от 0 до 50 % НКПР		±5% НКПР	-
Водород (H2)	ТК, ЭХ	20	от 0 до 2 % об. д.		±0,2 % об. д.	-
Водород (H2)	ТК, ЭХ	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±5% НКПР	-
				св.50 до 100 % НКПР	-	±10 %
Водород (H2)	ТК, ЭХ	20	от 0 до 4 % об. д.	от 0 до 2% об. д.	±0,2 % об. д.	-
				св. 2 до 4 % об. д.	-	±10 %
Г ексан (СбНи)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Г ексан (СбНи)	ИК	20	от 0 до 100 % НКПР		±5 % НКПР	-

Определяемый компонент	Тип применяемого сенсора¹⁾	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Г ексан (СбНи)	ИК	20	от 0 до 1 % об. д.		±0,05 % об. д.	-
Гептан (С7Н16)	ФИ	20	от 0 до 200 млн^-1 (от 0 до 833 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 млн^-1	-	±10 %
Гептан (С7Н16)	ФИ	20	от 0 до 2000 млн^-1 (от 0 до 8330 мг/м³)	от 0 до 200 млн^-1 включ.	±20 млн^-1	-
				св.200 до 2000 млн^-1	-	±10 %
Гептан (С7Н16)	ТК, ИК	20	от 0 до 50% НКПР		±5 % НКПР	-
Гептан (С7Н16)	ТК, ИК	20	от 0 до 0,55 % об. д.		±0,05 % об. д.	-
Гептан (С7Н16)	ИК	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±5 % НКПР	-
				св. 50 до 100 % НКПР	-	±10 %
Гептан (С7Н16)	ИК	20	от 0 до 1,1 % об. д	от 0 до 0,55 % об. д.	±0,05 % об. д.	-
				св. 0,55 до 1,1 % об. д.	-	±10 %
Г орючие газы (ЕХ)²⁾	ТК, ИК	30	от 0 до 50 % НКПР		±3 % НКПР	-
Горючие газы (ЕХ)²⁾	ИК	30	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±3 % НКПР	-
				св. 50 до 100 % НКПР	-	±5 %
Диоксид азота (NO2)	ЭХ	60	от 0 до 20 млн^-1(от 0 до 38,2 мг/м³)	от 0 до 5 млн^-1 включ.	±1 млн^-1	-
				св. 5 до 20 млн^-1	-	±20 %
Диоксид азота (NO2)	ЭХ	60	от 0 до 50 млн^-1(от 0 до 95,6 мг/м³)	от 0 до 10 млн^-1 включ.	±2 млн^-1	-
				св. 10 до 50 млн^-1	-	±20 %

Определяемый компонент	Тип применяемого сенсора¹⁾	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Диоксид азота (NO2)	ЭХ	60	от 0 до 100 млн^-1 (от 0 до 190,8 мг/м³)	от 0 до 20 млн^-1 включ.	±4 млн^-1	-
				св. 20 до 100 млн^-1	-	±20 %
Диоксид азота (NO2)	ЭХ	60	от 0 до 500 млн^-1 (от 0 до 956 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св.100 до 500 млн^-1	-	±10 %
Диоксид серы (SO)	ЭХ	60	от 0 до 20 млн^-1 (от 0 до 53 мг/м³)	от 0 до 3,8 млн^-1 включ.	±0,76 млн^-1	-
				св. 3,8 до 20 млн^-1	-	±20 %
Диоксид серы (SO)	ЭХ	60	от 0 до 200 млн^-1 (от 0 до 530 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 млн^-1	-	±10 %
Диоксид углерода (СО2)	ИК	20	от 0 до 5 % об. д.	от 0 до 2,0 % об. д. включ.	±0,2 % об. д.	-
				св. 2 до 5 % об. д.	-	±10 %
Изобутан (i-C4H10)	ФИ	20	от 0 до 200 млн^-1 (от 0 до 483 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1
				св. 100 до 200 млн^-1	-	±10 %
Изобутан (i- C4H10)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Изобутан (i- C4H10)	ТК, ИК	20	от 0 до 0,65 % об. д.		±0,06 % об. д.	-
Изобутилен (i-C4H8)	ФИ	20	от 0 до 20 млн^-1(от 0 до 46,6 мг/м³)		±1 млн^-1	-
Изобутилен (i-C4H8)	ФИ	20	от 0 до 200 млн^-1 (от 0 до 466 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 млн^-1	-	±10 %
Изобутилен (i-C4H8)	ФИ	20	от 0 до 1000 млн^-1 (от 0 до 2332 мг/м³)	от 0 до 100 млн^-1 включ.	±15 млн^-1	-
				св. 100 до 1000 млн^-1	-	±15 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Изобутилен (i-C4H8)	ФИ	20	от 0 до 2000 млн^-1 (от 0 до 4665 мг/м³)	от 0 до 200 млн^-1 включ.	±30 млн^-1	-
				св. 200 до 2000 млн^-1	-	±15 %
Изобутилен (i-C4H8)	ФИ	20	от 0 до 5000 млн^-1 (от 0 до 11662 мг/м³)	от 0 до 500 млн^-1 включ.	±75 млн^-1	-
				св. 500 до 5000 млн^-1	-	±15%
Изобутилен (i-C4H8)	ФИ	20	от 0 до 10000 млн^-1 (от 0 до 23324 мг/м³)	от 0 до 1000 млн^-1 включ.	±150 млн^-1	-
				св. 1000 до 10000 млн^-1	-	±15%
Изобутилен (i-C4H8)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Изобутилен (i-C4H8)	ТК, ИК	20	от 0 до 0,9 % об. д.		±0,09 % об. д.	-
Кислород (О2)	ЭХ, ИК	40	от 0 до 30 % об. д.		±0,6 % об. д.	-
Ксилол (С6Н4(СНэ)2)	ФИ	20	от 0 до 20 млн^-1 (от 0 до 88 мг/м³)	от 0 до 5 млн^-1 включ.	±1 млн^-1	-
				св. 5 до 20 млн^-1	-	±10 %
Ксилол (С6Н4(СНэ)2)	ФИ	20	от 0 до 200 млн^-1 (от 0 до 880 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 _млн^-1	-	±10 %
Метан (CH4)	ТК, ИК	20	от 0 до 50 % НКПР		±3 % НКПР	-
Метан (CH4)	ТК, ИК	20	от 0 до 2,2 % об. д.		±0,1% об. д.	-
Метан (CH4)	ИК, ПП	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±3 % НКПР	-
				св. 50 до 100 % НКПР	-	±5 %
Метан (CH4)	ИК, ПП	20	от 0 до 4,4 % об. д.	от 0 до 2,2% об. д. включ.	±0,1% об. д.	-
				св. 2,2 до 4,4 % об. д.	-	±5 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Метанол (СНзОН)	ЭХ, ФИ	20	от 0 до 20 млн^-1(от 0 до 26,6 мг/м³)	от 0 до 5 млн^-1 включ.	±1 млн^-1	-
				св. 5 до 20 млн^-1	-	±10 %
Метанол (СНзОН)	ЭХ, ФИ	20	от 0 до 200 млн^-1 (от 0 до 266 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 _млн^-1	-	±10 %
Метанол (СНзОH)	ТК, ИК	40	от 0 до 50 % НКПР		±5% НКПР	-
Метанол (СНзОH)	ТК, ИК	40	от 0 до 3 % об. д.		±0,3 % об. д.	-
Метилмеркапта н (CH3SH)	ЭХ, ФИ	20	от 0 до 15 млн^-1 (от 0 до 30 мг/м³)	от 0 до 3 млн^-1 включ.	±0,6 млн^-1	-
				св. 3 до 15 млн^-1	-	±20 %
Метилмеркапта н (CH3SH)	ЭХ, ФИ	20	от 0 до 200 млн^-1 (от 0 до 400 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 _млн^-1	-	±10 %
Метилмеркапта н (CH3SH)	ТК, ИК	20	от 0 до 50% НКПР		±5% НКПР	-
Метилмеркапта н (CH3SH)	ТК, ИК	20	от 0 до 2,65 % об. д.		±0,3 % об. д.	-
Озон (О3)	ЭХ	60	от 0 до 1 млн^-1(от 0 до 2 мг/м³)	от 0 до 0,1 млн^-1 включ.	±0,02 млн^-1	-
				св. 0,1 до 1 млн^-1	-	±20 %
Оксид азота (NO)	ЭХ	60	от 0 до 25 млн^-1 (от 0 до 31 мг/м³)	от 0 до 10 млн^-1 включ.	±1 млн^-1	-
				св. 10 до 25 млн^-1	-	±10 %
Оксид азота (NO)	ЭХ	60	от 0 до 250 млн^-1 (от 0 до 310 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 250 млн^-1	-	±10 %

Определяемый компонент	Тип применяемого сенсора¹⁾	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Оксид углерода (СО)	ЭХ	60	от 0 до 100 млн^-1 (от0 до 116 мг/м³)	от 0 до 10 млн^-1 включ.	±1 млн^-1	-
				св. 10 до 100 млн^-1	-	±10 %
Оксид углерода (СО)	ЭХ	60	от 0 до 200 млн^-1 (от 0 до 232 мг/м³)	от 0 до 20 млн^-1 включ.	±2 млн^-1	-
				св. 20 до 200 млн^-1	-	±10 %
Оксид углерода (СО)	ЭХ	60	от 0 до 1000 млн^-1 (от 0 до 1160 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св. 100 до 1000 млн^-1	-	±10 %
Оксид углерода (СО)	ЭХ	60	от 0 до 2000 млн^-1 (от 0 до 2320 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св. 100 до 2000 млн^-1	-	±10 %
Пары нефтепродукто в (CxHy)³⁾ (по гексану)	ТК, ИК	20	от 0 до 50 % НКПР		±5% НКПР	-
Пары нефтепродукто в (CxHy)³⁾ (по гексану)	ТК, ИК	20	от 0 до 0,5 % об. д.		±0,05 % об. д.	-
Пары нефтепродукто в (CxHy)³⁾ (по гексану)	ИК	20	от 0 до 100 % НКПР		±5% НКПР	-
Пары нефтепродукто в (CxHy)³⁾ (по гексану)	ИК	20	от 0 до 1 % об. д.		±0,05 % об. д.	-
Пентан (С5Н12)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Пентан (С5Н12)	ТК, ИК	20	от 0 до 0,7 % об. д.		±5 % НКПР	-

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Пентан (С5Н12)	ИК	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±5% НКПР	-
				св. 50 до 100 % НКПР	-	±10 %
Пентан (С5Н12)	ИК	20	от 0 до 1,4 % об. д.	от 0 до 0,7 % об. д. включ.	±0,07 % об. д.	-
				св. 0,7 до 1,4 % об. д.	-	±10 %
Пропан (С3Н8)	ТК, ИК	20	от 0 до 50 % НКПР		±3 % НКПР	-
Пропан (С3Н8)	ТК, ИК	20	от 0 до 1 % об. д.		±0,07 % об. д.	-
Пропан (С3Н8)	ИК	20	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±3 % НКПР	-
				св. 50 до 100 % НКПР	-	±10 %
Пропан (С3Н8)	ИК	20	от 0 до 2 % об. д.	от 0 до 1 % об. д. включ.	±0,07 % об. д.	-
				св. 1 до 2 % об. д.	-	±10 %
Пропилен (СзНб)	ТК, ИК	20	от 0 до 200 млн^-1 (от 0 до 353,5 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св. 100 до 200 млн^-1	-	±10 %
Пропилен (СзНб)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Пропилен (С3Н6)	ИК	20	от 0 до 100 % НКПР	от 0 до 50% НКПР включ.	±5% НКПР	-
				св. 50 до 100 % НКПР	-	±10 %
Пропилен (С3Н6)	ИК	20	от 0 до 2 % об. д.	от 0 до 1 % об. д. включ.	±0,1 % об. д.	-
				св. 1 до 2 % об. д.	-	±10 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Сероводород (H2S)	ЭХ	60	от 0 до 7,1 млн^-1 (от 0 до 10 мг/м³)	от 0 до 2,5 млн^-1 включ.	±0,5 млн^-1	-
				св. 2,5 до 7,1 млн^-1	-	±20 %
Сероводород (H2S)	ЭХ	60	от 0 до 30 млн^-1 (от 0 до 43 мг/м³)	от 0 до 7,1 млн^-1 включ.	±1,4 млн^-1	-
				св. 7,1 до 30 млн^-1	-	±20 %
Сероводород (H2S)	ЭХ	60	от 0 до 200 млн^-1 (от 0 до 283 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св. 100 до 200 млн^-1	-	±10 %
Сероводород (H2S)	ЭХ	60	от 0 до 2000 млн^-1 (от 0 до 2827,7 мг/м³)	от 0 до 200 млн^-1 включ.	±20 млн^-1	-
				св. 200 до 2000 млн^-1	-	±10 %
Сероуглерод (CS2)	ФИ	20	от 0 до 15 млн^-1 (от 0 до 47 мг/м³)	от 0 до 3,1 млн^-1 включ.	±0,62 млн^-1	-
				св. 3,1 до 15 млн^-1	-	±20 %
Синильная кислота (HCN)	ЭХ	60	от 0 до 3 млн^-1(от 0 до 3,4 мг/м³)	от 0 до 0,6 млн^-1 включ.	±0,12 млн^-1	-
				св. 0,6 до 3 млн^-1	-	±20 %
Синильная кислота (HCN)	ЭХ	60	от 0 до 10 млн^-1(от 0 до 11,3 мг/м³)	от 0 до 2 млн^-1 включ.	±0,4 млн^-1	-
				св. 2 до 10 млн^-1	-	±20 %
Синильная кислота (HCN)	ЭХ	100	от 0 до 30 млн^-1 (от 0 до 34 мг/м³)	от 0 до 6 млн^-1 включ.	±1,2 млн^-1	-
				св. 6 до 30 млн^-1	-	±20 %
Стирол (C8H8)	ФИ	20	от 0 до 20 млн^-1(от 0 до 86,4 мг/м³)	от 0 до 5 млн^-1 включ.	±0,5 млн^-1	-
				св. 5 до 20 млн^-1	-	±10 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Стирол (C8H8)	ФИ	20	от 0 до 200 млн^-1 (от 0 до 864 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св. 100 до 200 млн^-1	-	±10 %
Толуол (С6Н5СН3)	ТК, ИК	20	от 0 до 20 млн^-1(от 0 до 76,6 мг/м³)	от 0 до 10 млн^-1 включ.	±1 млн^-1	-
				св. 10 до 20 _млн^-1	-	±10 %
Толуол (С6Н5СН3)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Толуол (С6Н5СН3)	ТК, ИК	20	от 0 до 0,55 % об. д.		±0,05 % об. д.	-
Фенол (С₍,1 UO)	ФИ	20	от 0 до 4 млн^-1(от 0 до 15,6 мг/м³)	от 0 до 0,8 млн^-1 включ.	±0,16 млн^-1	-
				св. 0,8 до 4 млн^-1	-	±20 %
Формальдегид (Н2СО)	ЭХ	30	от 0 до 10 млн^-1(от 0 до 12,5 мг/м³)	от 0 до 2 млн^-1 включ.	±0,4 млн^-1	-
				св. 2 до 10 млн^-1	-	±20 %
Формальдегид (Н2СО)	ЭХ	60	от 0 до 1000 _млн^-1 (от 0 до 1247 мг/м³)	от 0 до 200 _млн^-1включ.	±20 _млн^-1	-
				св. 200 до 1000 млн^-1	-	±10 %
Фосген (COCh)	ЭХ	120	от 0 до 1 млн^-1(от 0 до 4,1 мг/м³)	от 0 до 0,2 млн^-1 включ.	±0,04 млн^-1	-
				св. 0,2 до 1 млн^-1	-	±20 %
Фосфин (РН3)	ЭХ	60	от 0 до 5 млн^-1(от 0 до 7 мг/м³)	от 0 до 2 млн^-1 включ.	±0,3 млн^-1	-
				св. 2 до 5 млн^-1	-	±15 %
Фосфин (РН3)	ЭХ	60	от 0 до 20 млн^-1(от 0 до 28,3 мг/м³)	от 0 до 5 млн^-1 включ.	±1 млн^-1	-
				св. 5 до 20 млн^-1	-	±20 %

Определяемый компонент	Тип применяемого сенсора¹⁾	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Фтороводород (HF)	ЭХ	90	от 0 до 10 млн^-1(от 0 до 8,3 мг/м³)	от 0 до 2 млн^-1 включ.	±0,4 млн^-1	-
				св. 2 до 10 млн^-1	-	±20 %
Хлор (Ch)	ЭХ	60	от 0 до 10 млн^-1(от 0 до 29,5 мг/м³)	от 0 до 2 млн^-1 включ.	±0,4 млн^-1	-
				св. 2 до 10 млн^-1	-	±20 %
Хлор (Cl?)	ЭХ	60	от 0 до 50 млн^-1(от 0 до 147,5 мг/м³)	от 0 до 10 млн^-1 включ.	±2 млн^-1	-
				св. 10 до 50 млн^-1	-	±20 %
Хлороводород (HCL)	ЭХ	70	от 0 до 20 млн^-1(от 0 до 30,3 мг/м³)	от 0 до 2 млн^-1 включ.	±0,2 млн^-1	-
				св. 2 до 20 млн^-1	-	±10 %
Циклогексан (С6Н12)	ФИ	20	от 0 до 200 млн^-1 (от 0 до 686 мг/м³)	от 0 до 50 млн^-1 включ.	±10 млн^-1	-
				св. 50 до 200 _млн^-1	-	±20 %
Циклогексан (С6Н12)	ТК, ИК	20	от 0 до 50 % НКПР		± 5 % НКПР	-
Циклогексан (С6Н12)	ТК, ИК	20	от 0 до 0,6 % об. д.		±0,06 % об. д.	-
Циклопентан (C5H10)	ТК, ИК	20	от 0 до 50 % НКПР		± 5 % НКПР	-
Циклопентан (C5H10)	ТК, ИК	20	от 0 до 0,7 % об. д.		±0,07 % об. д.	-
Этан (С2Н6)	ТК, ИК	20	от 0 до 50% НКПР		±5 % НКПР	-
Этан (С2Н6)	ТК, ИК	20	от 0 до 1,25 % об. д.		±0,1 % об. д.	-
Этан (С2Н6)	ИК	20	от 0 до 100 % НКПР	от 0 до 50% НКПР включ.	±5 % НКПР	-
				св. 50 до 100 % НКПР	-	±10 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Этан (С2Н6)	ИК	20	от 0 до 2,5 % об. д.	от 0 до 1,25 % об. д. включ.	±0,1 % об. д.	-
				св. 1,25 до 2,4 % об. д.	-	±10 %
Этанол (С2Н5ОН)	ЭХ, ФИ	60	от 0 до 200 млн^-1 (от 0 до 383 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 _млн^-1	-	±10 %
Этанол (С2Н5ОН)	ИК, ТК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Этанол (С2Н5ОН)	ИК, ТК	20	от 0 до 1,55 % об.		±0,1 % об. д.	-
Этилен (С2Н4)	ЭХ, ФИ	20	от 0 до 10 млн^-1(от 0 до 11,7 мг/м³)	от 0 до 5 млн^-1 включ.	±0,5 млн^-1	-
				св. 5 до 10 млн^-1	-	±10 %
Этилен (С2Н4)	ЭХ, ФИ	20	от 0 до 1500 млн^-1 (от 0 до 1755 мг/м³)	от 0 до 250 млн^-1 включ.	±25 млн^-1	-
				св. 250 до 1500 млн^-1	-	±10 %
Этилен (С2Н4)	ТК, ИК	20	от 0 до 50 % НКПР		±5% НКПР	-
Этилен (С2Н4)	ТК, ИК	20	от 0 до 1,15 % об. д.		±0,1 % об. д.	-
Этилен (С2Н4)	ИК	20	от 0 до 100 % НКПР		±5% НКПР	-
Этилен (С2Н4)	ИК	20	от 0 до 2,3 % об. д.		±0,1 % об. д.	-
Этиленоксид (C2H4O)	ЭХ	140	от 0 до 10 млн^-1(от 0 до 18,3 мг/м³)		±0,1 млн^-1	-
Этиленоксид (C2H4O)	ЭХ	140	от 0 до 100 млн^-1 (от 0 до 183 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 100 млн^-1	-	±10 %
Этиленоксид (C2H4O)	ЭХ	120	от 0 до 1000 млн^-1 (от 0 до 1830 мг/м³)	от 0 до 100 млн^-1 включ.	±10 млн^-1	-
				св. 100 до 1000 млн^-1	-	±10 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Этиленоксид (C2H4O)	ТК, ИК	20	от 0 до 50 % НКПР		±5 % НКПР	-
Этиленоксид (C2H4O)	ТК, ИК	20	от 0 до 1,3 % об. д.		±0,1 % об. д	-
Этиленоксид (C2H4O)	ИК	20	от 0 до 100 % НКПР	от 0 до 50% НКПР включ.	±5% НКПР	-
				св. 50 до 100 % НКПР	-	±10 %
Этиленоксид (C2H4O)	ИК	20	от 0 до 2,6 % об. д.	от 0 до 1,3 % об. д. включ.	±0,1 % об. д
				св. 1,3 до 2,6 % об. д.	-	±10 %
Этилмеркаптан (C2H5SH)	ЭХ, ФИ	60	от 0 до 10 млн^-1(от 0 до 25,8 мг/м³)	от 0 до 1 млн^-1 включ.	±0,2 млн^-1	-
				св. 1 до 10 млн^-1	-	±20 %
Этилмеркаптан (C2H5SH)	ЭХ, ФИ	60	от 0 до 200 млн^-1 (от 0 до 516,6 мг/м³)	от 0 до 50 млн^-1 включ.	±5 млн^-1	-
				св. 50 до 200 _млн^-1	-	±10 %
Этилмеркаптан (C2H5SH)	ТК, ИК	60	от 0 до 50 % НКПР		±5% НКПР	-
Этилмеркаптан (C2H5SH)	ТК, ИК	60	от 0 до 1,4 % об. д.		±0,1 % об. д.	-
Хлордифтормет ан (CHCIF2, Хладон R22)	ПП, ИК	60	от 0 до 100 млн^-1 (от 0 до 360 мг/м³)	от 0 до 10 млн^-1 включ.	±2,5 млн^-1	-
				св. 10 до 100 млн^-1 включ.	-	±25 %
Хлордифтормет ан (CHCIF2, Хладон R22)	ПП, ИК	60	от 0 до 1000 млн ¹ (от 0 до 3600 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 1000 млн^-1	-	±25 %
Хлордифтормет ан (CHCIF2, Хладон R22)	ПП, ИК	60	от 0 до 2000 млн^-1 (от 0 до 7200 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 2000 млн^-1	-	±25 %

Определяемый компонент	Тип применяемого сенсора¹)	Время установления показаний Т0,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Пентафторэтан (C2HF5, Хладон R125)	ПП, ИК	60	от 0 до 2000 млн ¹ (от 0 до 10000 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 2000 млн^-1	-	±25 %
1,1,1,2-тетрафторэтан (С^4, Хладон R134a)	ПП, ИК	60	от 0 до 100 млн^- ¹ (от 0 до 424 мг/м³)	от 0 до 10 млн^-1 включ.	±2,5 млн^-1	-
				св. 10 до 100 млн^-1	-	±25 %
1,1,1,2-тетрафторэтан (С^4, Хладон R134a)	ПП, ИК	60	от 0 до 1000 млн ¹ (от 0 до 4240 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 1000 млн^-1	-	±25 %
1,1,1,2-тетрафторэтан (С^4, Хладон R134a)	ПП, ИК	60	от 0 до 2000 млн ¹ (от 0 до 8480 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 2000 млн^-1	-	±25 %
1,1,1- трифторэтан ^HsFs, Хладон R143a)	ПП, ИК	60	от 0 до 2000 млн ¹ (от 0 до 7000 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 2000 млн^-1	-	±25 %
Хладон R404a (C2HF5+С2HзFз +С2H2F4)	ПП, ИК	60	от 0 до 2000 млн ¹ (от 0 до 8480 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 2000 млн^-1	-	±25 %
Хладон R407a (СH2F2+С2HF5+ С2H2F4)	ПП, ИК	60	от 0 до 1000 млн ¹ (от 0 до 3850 мг/м³)	от 0 до 100 млн^-1 включ.	±25 млн^-1	-
				св. 100 до 1000 млн^-1	-	±25 %
Хладон R407c (СH2F2+С2HF5+ С2H2F4)	ПП, ИК	60	от 0 до 100 млн^- ¹ (от 0 до 385 мг/м³)	от 0 до 10 млн^-1	±2,5 млн^-1	-
				св. 10 до 100 млн^-1	-	±25 %
Хладон R407c (СH2F2+С2HF5+ С2H2F4)	ПП, ИК	60	от 0 до 1000 млн ¹ (от 0 до 3850 мг/м³)	от 0 до 100 млн^-1	±25 млн^-1	-
				св. 100 до 1000 млн^-1	-	±25 %

Окончание таблицы 3

Определяемый компонент	Тип применяемого сенсора¹⁾	Время установления показаний То,9, не более, с	Диапазон измерений		Пределы допускаемой основной погрешности
					абсолют ной	относите льной
Хладон R410a (CH2F2+C2HF5)	ПП, ИК	60	от 0 до 100 млн^-1 (от 0 до 358 мг/м³)	от 0 до 10 млн^-1	±2,5 млн^-1	-
				св. 10 до 100 млн^-1	-	±25 %
Хладон R410a (CH2F2+C2HF5)	ПП, ИК	60	от 0 до 1000 млн^-1 (от 0 до 3580 мг/м³)	от 0 до 100 млн^-1	±25 млн^-1	-
				св. 100 до 1000 млн^-1	-	±25 %
Хладон R410a (CH2F2+C2HF5)	ПП, ИК	60	от 0 до 2000 млн ¹ (от 0 до 7160 мг/м³)	от 0 до 100 млн^-1	±25 млн^-1	-
				св. 100 до 2000 млн^-1	-	±25 %
Г ексафторид серы (SFe)	ИК	60	от 0 до 1000 млн^-1 (от 0 до 6000 мг/м³)	от 0 до 82,4 млн^-1 включ.	±8,2 млн^-1	-
				св. 82,4 до 1000 млн^-1	-	±10 %
¹⁾ - Тип применяемого сенсора: ЭХ - электрохимический; ФИ - фотоионизационный; ТК - термокаталитический; ИК - инфракрасный оптический; ПП - полупроводниковый. Тип сенсора указывается вместе с диапазоном измерений на корпусе датчика; ²⁾ - Поверочным компонентом является один из следующих определяемых компонентов: метан (СН4), бутан (С4Н10), гексан (С6Н14), водород (Н2), ацетилен (С2Н2), этилен (С2Н4), пропан (C3H8); ³⁾ - Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ТУ 38.71-5810-90. Поверочным компонентом является гексан (С6Н14); Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.201-2020, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида; Пересчет в массовую концентрацию указан в нормальных условиях эксплуатации (20° С и 760 мм рт. ст., 60 % отн. влажности).

Таблица 4 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	±0,2
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности в диапазоне рабочих условий, на каждые 10 %, в долях от пределов допускаемой основной погрешности	±0,2

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение постоянного тока, В	24±6
Потребляемая мощность, Вт, не более:
- стандартное исполнение	1,5
- арктическое исполнение	5
Габаритные размеры, мм, не более:
- высота	183
- ширина	143
- длина	107
Масса, кг, не более:
- алюминиевый корпус	2
- стальной корпус	3,5
Условия эксплуатации:
- температура окружающей среды, °С	от -10 до +60 (Бинар-ХХ-ХХ1-Х) от -40 до +60 (Бинар-ХХ-Х1Х-Х, Бинар-ХХ-1ХХ-Х) от - 60 °С до +60 °С (арктическое исполнение)
- относительная влажность, %, не более	95, при температуре +35 °С
- атмосферное давление, кПа	от 87,8 до 119,7
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч	30000
Маркировка взрывозащиты	1Ex d [ib Gb] ПС Т6 Gb X
Время прогрева, мин, не более: - для сенсоров фотоионизационного, термокаталитического,
инфракрасного, полупроводникового	3
- для электрохимических сенсоров	10

Знак утверждения типа

наносится на маркировочную таблицу термографическим способом или лазерной гравировкой и на титульный лист руководства по эксплуатации, паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений
Наименование	Обозначение	Количество
Г азоанализатор Бинар-ХХ-ХХХ-Х	-	1 шт.
Руководство по эксплуатации	КДГА. 413214.002.000 РЭ	1 экз. на поставку
Паспорт	КГДА. 413214.002.000 ПС	1 экз.
Насадка для подачи газа		1 шт. на поставку
Программное обеспечение		по отдельному заказу
Козырек защиты от погодных условий		по отдельному заказу
Комплект для монтажа на трубу		по отдельному заказу
Комплект для монтажа в воздуховоде		по отдельному заказу
Кабельный ввод		по отдельному заказу
Магнитный ключ		по отдельному заказу

Сведения о методиках (методах) измерений приведены в разделе 1.4.2 документа «КДГА 413214.002.000 РЭ Газоанализаторы Бинар-ХХ-ХХХ-Х. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ТУ 4215-001-11425056-2015 Газоанализаторы Бинар ХХ-ХХХ-Х Технические условия.

Изготовитель

Акционерное общество «АРТГАЗ» (АО «АРТГАЗ»)

ИНН 7726703380

Адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр.32, пом. 282

Тел.: +7 (495) 123-34-14

E-mail: info@art-gas.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/437-56-66

Web сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ») Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Телефон: +7 (495) 481-33-80 E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Лист № 1 Регистрационный № 58225-14 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины для испытания материалов на ползучесть и длительную прочность УТС 1300

Назначение средства измерения

Машины для испытания материалов на ползучесть и длительную прочность УТС 1300 (далее по тексту - машины) предназначены для воспроизведения нормированных значений силы и температуры при определении времени до разрушения образцов материалов при испытаниях на длительную прочность, а также измерения деформации образцов материалов во времени под воздействием постоянной силы при заданном значении температуры при испытаниях на ползучесть в режиме растяжения в воздушной среде.

Описание средства измерения

Принцип действия машин основан на приложении к испытуемому образцу статической силы в режиме растяжения при постоянном значении заданной температуры в воздушной среде.

Конструктивно машины выполнены в виде секций, объединённых в едином корпусе, каждая из которых состоит из модуля силозадающего, нагревательной высокотемпературной электропечи, измерителя перемещений (деформаций) усредняющего типа (опционально) и системы управления. При этом каждая секция работает в автономном режиме, заданном оператором.

В свою очередь, модуль силозадающий состоит из силовой рамы, электропривода и захватов для установки испытываемого образца. Внутри рамы установлена система нагружения рычажного типа.

По своему расположению система нагружения рычажного типа может иметь различные варианты исполнения и связана с одним из захватов для установки образца. Второй захват, соосно с первым, установлен на подвижной траверсе. Перемещение подвижной траверсы осуществляется через ходовой винт при помощи электропривода, который обеспечивает неизменное положение грузового рычага.

Нагревательная электропечь установлена на силовой раме таким образом, что испытываемый образец, закреплённый в верхнем и нижнем захватах, проходит насквозь через нагревательный муфель печи.

При проведении измерений, испытываемый образец закрепляют между двух захватов. Одновременное воздействие постоянной силы и заданной температуры вызывает линейную деформацию образца.

При этом в случае проведения испытания на длительную прочность фиксируется время, за которое образец доводится до разрушения под воздействием постоянной силы в режиме растяжения при постоянном значении заданной температуры в воздушной среде.

В случае проведения испытания на ползучесть производится измерение продольной деформации образца во времени под воздействием постоянной силы в режиме растяжения при постоянном значении заданной температуры в воздушной среде.

Машины обеспечивают:

- соосность приложения нагрузки к образцу;
- автоматическое поддержание заданной нагрузки;
- автоматическое поддержание заданной температуры;
- автоматическую регистрацию температуры на протяжении всего испытания;
- измерение деформации при испытании на ползучесть;
- аварийную сигнализацию о нарушении температурного режима;
- аварийную сигнализацию о разрушении образца.

Система управления машины обеспечивает проведение испытаний образца материала в заданном режиме.

Машины выпускаются в 5 базовых модификациях, отличающихся наибольшим пределом задания силы (нагрузки) и количеством секций, объединённых в едином корпусе. Модификации машин с наибольшим пределом задания силы более 20 кН имеют как непосредственное нагружение, так и при помощи системы нагружения рычажного типа.

Машины могут быть укомплектованы программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к пульту машин и программное обеспечение) который может собирать и обрабатывать результаты испытаний с каждой секции установленных машин.

Кроме того, по согласованию с заказчиком машины могут выпускаться с увеличенной высотой, а также грузами, откалиброванными в килограммах силы.

Внешний вид испытательных машин представлен на рисунках 1, 2 и 3.

Схема обозначения модификаций машин:

УТС 1300-X-Y-Z-K

"I-----------------Обозначение значения максимальной воспроизво

димой температуры для исполнений:

A - 1000 °С;

B - 1200 °С

Пределы допускаемой относительной погрешности задания силы (нагрузки), %:

±0,5 или ±1,0

Наибольший предел задания силы (нагрузки), кН: 20, 30, 40, 50 или 100

Исполнение машины:

1 - односекционная
2 - двухсекционная
3 - трехсекционная

Номер проекта предприятия разработчика машин

Пример обозначения машин УТС 1300 при заказе:

Машина с наибольшим пределом задания силы (нагрузки) 30 кН, одна испытательная секция, пределы допускаемой относительной погрешности задания силы (нагрузки) ±0,5 %, диапазон воспроизведения температуры - от плюс 50 °С до плюс 1200 °С:

"Машина УТС 1300-1-30-0,5-В УХЛ4.2 ТУ 4271-021-99369822-13".

Рисунок 1 - Общий вид машин односекционных УТС 1300-1

Рисунок 2 - Общий вид машин двухсекционных УТС 1300-2

Рисунок 3 - Общий вид машин трехсекционных УТС 1300-3

Идентификация машины осуществляется методом визуального осмотра маркировочной таблички прикреплённой на корпусе машины, отображающую информацию о модификации машины и заводском номере, а также изучения нормативно-технической документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.

Пломбировка от несанкционированного доступа не предусмотрена.

Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на заднюю стенку корпуса машины. Место нанесения маркировочной таблички на примере машины односекционной УТС 1300-1 представлено на рисунке 4.

Маркировочная табличка

Рисунок 4 - Место нанесения маркировочной таблички на примере машины односекционной

УТС 1300-1

Общий вид маркировочной таблички с обозначением мест нанесения знака утверждения типа и заводского номера представлен на рисунке 5.

Место нанесения заводского номера

Рисунок 5 - Общий вид маркировочной таблички

Место нанесения знака утверждения типа

Нанесение знака поверки на машины не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Конструктивно машины имеют защиту встроенного программного обеспечения (далее по тексту - ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	Test Prof-11
Идентификационное наименование ПО	P-1.01F
Номер версии ПО, не ниже	1.01F.XX*
Цифровой идентификатор ПО	0X75014
Другие идентификационные данные	CRC16
* 1.01F. - метрологически значимая часть ПО; ХХ - метрологически не значимая часть ПО, является сервисной частью, её объём
и конфигурация оговариваются при заказе.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификаций машин

УТС 1300-1-20-К

УТС 1300-2-20-К

УТС 1300-3-20-К

УТС 1300-1-30-К

УТС 13 00-2-3 0-К

УТС 13 00-3-3 0-К

УТС 1300-1-40-К

УТС 1300-2-40-К

УТС 1300-3-40-К

УТС 1300-1-50-К

УТС 1300-2-50-К

УТС 1300-3-50-К

УТС 1300-1-100-К

*Диапазон задания силы (нагрузки), кН

от 0,5 до 20

от 0,05 до 30

от 0,05 до 40

от 0,05 до 50

от 0,15 до 100

Диапазон задания силы (нагрузки) при непосредственном нагружении, кН

от 0,05 до 0,5

от 0,15 до 0,5

Пределы допускаемой относительной погрешности задания силы (нагрузки), %

и- +

**Диапазоны воспроизведения температуры для исполнений, С°

-А

-В

от +50 до +1000 от +50 до +1200

Пределы допускаемой абсолютной погрешности воспроизведения температуры, С°

±1,8

***Пределы допускаемой абсолютной погрешности измерений времени испытаний, с

±5

* * *Пределы допускаемой относительной погрешности измерений времени испытаний, %

±0,5

* По согласованию с заказчиком может быть изменен наименьший предел задания силы (нагрузки).

** Наибольший и наименьший предел диапазона воспроизведения температуры зависят от установленной электрической печи. Значение диапазона воспроизведения температуры указывается в индивидуальных паспортах на машины.

*** Принимается большее значение погрешности.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение для классов точности*
Наименование характеристики	0,2	0,5	1,0
Диапазон измерений перемещений (деформаций), мм	от 0 до 25
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 1 мм включ., мкм	±2	-	-
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 1 до 25 мм, %	±0,2	-	-
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 300 мкм включ., мкм	-	±1,5	±3
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 300 мкм до 25 мм, %	-	±0,5	±1
*Класс точности измерений перемещений (деформаций), указывается в индивидуальных паспортах на машины, и зависят от типа установленного измерителя перемещений (деформаций).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение для модификаций машин

У ТС 1300-1-20-К

У ТС 1300-2-20-К

У ТС 1300-3-20-К

У ТС 1300-1-30-К

У ТС 13 00-2-3 0-К

У ТС 13 00-3-3 0-К

У ТС 1300-1-40-К

У ТС 1300-2-40-К

У ТС 1300-3-40-К

УТС 1300-1-50-К

УТС 1300-2-50-К

УТС 1300-3-50-К

УТС 1300-1-100-К

Количество испытательных секций

Режим нагружения

Растяжение

Среда испытания

Воздушная

Продолжение таблицы 4

Наименование характеристики

Значение для модификаций машин

о сч

о о

С<1

и Н

о сч сч о о

С<1

и Н

о сч

С<1

о о

С<1

и н

гр

о о

С<1

и н

С<1

сч о

С<1

и Н

С<1

о о

С<1

и н

т|-

О О

С<1

и н

т|-сч

о о

С<1

и Н

т|-

С<1

о о

С<1

и н

мр

о о

С<1

и н

сч о

С<1

и Н

С<1

о о

С<1

и н

о о

С<1

и н

Габаритные размеры машины, мм, не более

- длина
- ширина
- высота

650

700

2200

950

700

2200

1540

700

2200

950

700

2800

950

700

2500

1450

700

2500

950

700

2800

950

700

2500

1450

700

2500

650

700

2360

950

700

2360

1450

700

2400

900

2500

Масса машины с печами и грузами, кг, не более

800

1000

1200

910

1100

1600

910

1100

1600

800

1250

1800

1500

Условия эксплуатации:

- температура окружающего воздуха, С°
- относительная влажность, %, без конденсации

от +10 до +35

от 10 до 90

Параметры электрического питания машин:

- напряжение переменного тока, В
- частота переменного тока, Гц

от 360 до 440

от 49 до 51

Потребляемая мощность, кВт, не более

1,7

3,5

5,0

1,8

3,6

5,4 1,8 3,6 5,4 2,0 4,0 6,0 5,0

Вероятность безотказной работы за 1000 ч

0,92

Полный средний срок службы, лет, не менее

Примечание - По согласованию с заказчиком может быть изменена высота машин.

Лист № 10 Всего листов 11 Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на таблички, прикрепляемые к корпусам машины и системы управления, методом офсетной печати.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина для испытания материалов на ползучесть и длительную прочность УТС 1300	модификация в соответствии с договором поставки	1 шт.
Программно-технический комплекс	-	*1 шт.
Электропечь высокотемпературная	-	** шт.
Набор грузов	-	** компл.
Захваты для испытания образцов при повышенных температурах	-	** компл.
Принадлежности	-	** шт.
Измеритель перемещений (деформаций)	-	*** шт
Руководство по эксплуатации	ТС 1300.000.000 РЭ	1 экз.
Паспорт	ТС 1300.000.000 ПС	1 экз.
Инструкция оператору	ТС 1300.000.000 ИО	1 экз.
Методика поверки	-	1 экз.
* Наличие в зависимости от договора поставки. Количество в зависимости от договора поставки и модификации машины. * Наличие и количество в зависимости от договора поставки.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от 140'⁹до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ГОСТ 28845-90 «Машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования»;

ТУ 4271-021-99369822-13 «Машины для испытания материалов на ползучесть и длительную прочность УТС 1300. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Тестсистемы»

(ООО «Тестсистемы»)

ИНН 3702524018

Адрес: 153027, г. Иваново, ул. Павла Большевикова, д. 27

Телефон: +7 (4932) 590-884; +7 (4932) 590-885

Web-сайт: www.test-systems.ru

E-mail: info@test-systems.ru

Испытательный центр

Общество с ограниченной ответственностью «ТестИнТех»

(ООО «ТестИнТех»)

Адрес: 123308, г. Москва, ул. Мневники, д. 1 Телефон: +7 (499) 944-40-40

Е-mail: testinteh-mos@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № 30149-11.

В части вносимых изменений:

Общество с ограниченной ответственностью «ТМС РУС»

(ООО «ТМС РУС»)

Адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2;

140208, Московская область, г. Воскресенск, ул. Быковского, д. 2

Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)

Е-mail: info@tms-cs.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.

Лист № 1

Всего листов 36

Регистрационный № 78044-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO»

Назначение средства измерений

Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO» (далее - станции контроля), предназначены для выполнения непрерывных автоматических измерений массовой концентрации (объемной доли) загрязняющих веществ в атмосферном воздухе: окислов азота (NO/NO2/NOx), аммиака (NH3), оксида углерода (СО), диоксида серы (SO2), сероводорода (IPS), озона (О3), предельных, непредельных, ароматических углеводородов и других органических веществ в соответствии с комплектацией) при экологическом мониторинге, а также контроля метеорологических и других параметров.

Описание средства измерений

Принципы действия станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух PRO» по каналам измерений массовой концентрации (объемной доли) газообразных примесей соответствует принципами действия газоанализаторов и хроматографов утвержденных типов, входящих в состав станций контроля и приведенных в таблице 1. Результаты измерений выводятся на управляющий компьютер в цифровом виде (RS232, RS-485) и посредством модема (телефонного, радиоканала, сотовой связи и т.п.) передаются в пункт сбора данных (центр мониторинга).

Таблица 1 - Перечень и принцип действия СИ, входящих в состав станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух PRO», по каналам измерений содержания газообразных примесей в воздухе

Определяемый компонент	Наименование СИ¹⁾	Принцип действия	Регистрационный номер
Оз	Газоанализатор 3.02П модификация 3.02ПА	Гетерогенная хемилюминесценция	21781-07
	Газоанализатор АР-ХА-370 модификация АРОА-370	Оптико-абсорбционный (в УФ области спектра)	75185-19
	Газоанализатор озона Ф-105	Оптико-абсорбционный (в УФ области спектра)	60568-15
	Газоанализатор O342e	Оптико-абсорбционный (в УФ области спектра)	85935-22
CO	Г азоанализатор К-100	Электрохимический	21075-11
CO	Газоанализатор АРХА-370 модификация АРМА-370	Оптико-абсорбционный (в ИК области спектра)	75185-19

Продолжение таблицы 1

Определяемый компонент	Наименование СИ¹⁾	Принцип действия	Регистрационный номер
	Г азоанализатор CO12e	Оптико-абсорбционный (в ИК области спектра)	73365-18
CO2	Газоанализатор CO12e модификации СО12е/СО2, СО12е*/СО2	Оптико-абсорбционный (в ИК области спектра)	73365-18
SO2	Г азоанализатор 310А модификация С-310А	Хемилю минесцентный	28587-09
	Газоанализатор С-105 модификации С- 105А, С-105М	Флуоресцентный	61885-15
	Газоанализатор АР-ХА-370 модификации APSA-370, APSA-370 SO2/H2S, APSA-370 SO2/TRS	Флуоресцентный	75185-19
	Газоанализатор AF22e модификация AF22e	Флуоресцентный	72008-18
Общая сера, TRS²⁾	Газоанализатор АР-ХА-370 модификации APSA-370 TRS, APSA-370 SO2/TRS	Флуоресцентный со встроенным конвертером	75185-19
Общая сера, TRS²⁾	Газоанализатор AF22e модификация AF22e/CTRS	Флуоресцентный со встроенным конвертером	72008-18
SO2, H2S	Газоанализатор АР- ХА-370 модификация APSA-370 SO2/H2S	Флуоресцентный со встроенным конвертером	75185-19
	Газоанализатор СВ-320 модификации СВ-320-А1- H2S, SO2, СВ-320-А2- H2S, SO2	Гетерогенная хемилюминесценция	20589-12
	Газоанализатор AF22e модификации AF22e/CH2S	Флуоресцентный со встроенным конвертером	72008-18
H2S	Газоанализатор АР-ХА-370 модификация APSA-370 H2S	Флуоресцентный со встроенным конвертером	75185-19
H2S	Газоанализатор С-105 модификация С-105 СВ	Флуоресцентный со встроенным конвертером	61885-15
NO, NO2, NOx³⁾	Газоанализатор АР- ХА-370 модификация APNA-370	Хемилюминесцентный	75185-19
NO, NO2, NOx³⁾	Газоанализатор ЕТ- 909 исполнение ЕТ- 909	Хемилюминесцентный	18663-15

Продолжение таблицы 1

Определяемый компонент	Наименование СИ¹⁾	Принцип действия	Регистрационный номер
	Газоанализатор AC32e модификации AC32e	Хемилюминесцентный	75643-19
NO, NO2	Газоанализатор 105 модификация Р-105	Хемилюминесцентный	66740-17
ЫНз	Газоанализатор АР-ХА-370 модификация APNA-370 NH3	Хемилюминесцентный с конвертором	75185-19
NO, NO2, ЫН	Газоанализатор ЕТ- 909 исполнение ЕТ-909-11	Хемилюминесцентный	18663-15
	Газоанализатор Н-320 модификация Н-320А	Гетерогенная хемилюминесценция	22830-08
	Газоанализатор 105 модификация Н-105	Хемилюминесцентный	66740-17
NO, NO2, NOx, NH3	Газоанализатор AC32e модификации АС32е/СЫНз	Хемилюминесцентный с внешним конвертером	75643-19
1СН/1\СН/СН.\|^,!	Г азоанализатор Г амма-ЕТ	Пламенно-ионизационный	22331-07
1СН/1\СН/СН.\|^,!	Газоанализатор АР- ХА-370 модификация APHA-370	Пламенно-ионизационный	75185-19
	Газоанализатор АР- ХА-370 модификация АРНА-370	Пламенно-ионизационный	75185-19
	Газоанализатор углеводородов стацио нарный HC51 (для измерений THC/CH4/nmHC)	Пламенно-ионизационный	57039-14
ECH	Газоанализатор углеводородов стацио нарный HC51 (для измерений THC)	Пламенно-ионизационный	57039-14
Формальдегид СН2О	Газоанализатор Gasera ONE Formaldehyde	Оптический	80026-20
Ароматические углеводороды, предельные и непредельные угле-водороды⁵⁾	Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800	Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с пламенноионизационным (ПИД) и/или фотоионизационным (ФИД) детектированием⁶⁾	41012-09

Окончание таблицы 1

Определяемый компонент	Наименование СИ¹⁾	Принцип действия	Регистрационный номер
	Хроматограф газовый портативный «Хро-матэк - Газохром 2000»	Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с термокондуктометрическим (по теплопроводности) (ДТП), термо-химичесим (ДТХ) пламенноионизационным (ПИД) и/или фотоионизационным (ФИД), детектированием⁶⁾	40812-14
Ароматические углеводороды и другие вещества⁷⁾	Анализатор хроматографический Baseline модификации 8900 GC, 9100 GC	Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с термокондуктометрическим (по теплопроводности) (ДТП), пламенно-ионизационным (ПИД), фотоионизационным (ФИД), детектированием и/или с помощью детектора импульсного разряда (ДИР)⁶⁾	63106-16
Ароматические углеводороды	Анализатор хроматографический автоматический ACA- LIGA	Хроматографический с концентрированием пробы и фо-тоионизационным (ФИД) детектированием	63041-16
¹⁾ Комплектуется газоанализаторами по выбору Заказчика. ²⁾ В пересчете на SO2. ³⁾ NOх определяется в пересчете на NO2 или NO. ⁴⁾ ECH/SNCH/CH4 - сумма углеводородов в пересчете на метан/сумма углеводородов за вычетом метана/метан. ⁵⁾ Перечень определяемых компонентов - в соответствии с применяемой методикой измерений, аттестованной в соответствии с ГОСТ 8.563-2009. ⁶⁾ Принцип измерений определяется типом применяемой хроматографической колонки (принцип разделения) и используемым типом детектора (принцип детектирования). ⁷⁾ Перечень определяемых компонентов - в соответствии с комплектацией анализатора (полный перечень приведен в описании типа СИ)

Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO» представляют собой измерительные газоаналитические комплексы, смонтированные в утепленном павильоне (стационарное исполнение) или фургоне автомобиля (мобильное исполнение) с автономной системой жизнеобеспечения (с обогревателем (обогревателями) и кондиционером для поддержания нормальных условий измерений внутри помещения станции), системой пробоотбора, метеокомплексом и системой сбора, обработки и вывода данных, источниками бесперебойного питания, а также рабочим местом оператора.

По заказу станции контроля могут комплектоваться дополнительными средствами измерений (станции автоматические метеорологические и/или другие средства измерений -анализаторы пыли, средства измерений шума и вибрации) утвержденных типов, приведенных в таблице 2. Описание, принцип действия и метрологические характеристики указанных СИ приведены в соответствующих описаниях типа (номер в Федеральном информационном фонде по обеспечению единства измерений приведены в графе «Регистрационный номер»).

Таблица 2 - Перечень дополнительных средств измерений (метеостанции, анализаторы пыли, средства измерений шума и вибрации)

Наименование	Регистрационный номер
Анализатор пыли TEOM серии 1405	54497-13
Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E	72231-18
Анализатор пыли ИКП-5 модификации ИКП-5 и ИКП-5РМ	32943-06
Анализатор пыли DUSTTRAK 8530, DUSTTRAK 8533	55060-13
Станция автоматическая метеорологическая Vantage Pro2	40331-14
Станция погодная автоматическая WS-UMB	60696-15
Станция метеорологическая М-49М	68118-17
Шумомер-виброметр, анализатор спектра Экофизика-110А	48906-12
Анализатор пыли MP 101М мод. МР 101-09	58064-14
Датчики комплексные параметров атмосферы «IWS»	64131-16
Измерители влажности и температуры ИВТМ-7	71394-18
Дозиметры-радиометры МКС-07Н, ДКГ-07БС	65512-16

На крыше павильона, в зависимости от комплектации, могут быть расположены: устройство воздухозаборное и метеомачта с закрепленными на ней выносными датчиками станций метеорологических (погодных), приведенных в таблице 2.

Газоаналитическое оборудование станции контроля, состоит из:

- устройства отбора и подготовки воздушной пробы (зонд пробоотборный, коллектор распределения проб и газовые магистрали);
- стойки приборной, включающей каркас со стационарными и выдвижными полками, газоанализаторы и хроматографы по выбору заказчика (Таблица 1)

Устройство отбора и подготовки воздушной пробы обеспечивает отбор, подготовку (подогрев) и распределение пробы атмосферного воздуха через коллектор и газовые магистрали на вход газоанализаторов и хроматографов, расположенных на стойке приборной.

Система сбора, обработки и вывода данных включает в себя:

- компьютер управляющий, содержащий промышленный системный блок, оснащенный платами расширения интерфейсов RS-232/485, имеющими независимые порты для связи с оборудованием поста, монитор, мышь и клавиатуру c установленной операционной системой;
- средства связи (передачи данных - результатов измерений) для коммуникации со средствами измерений и передачи данных по RS232, RS422, Ethernet, радио и/или GSM-модему, в зависимости от требований заказчика;
- специальное прикладное программное обеспечение (ПО) МИАС.

Электрическое питание станций контроля производится от сети переменного тока с напряжением 220 В. В состав комплекса входит также источник бесперебойного питания (ИБП) обеспечивающий аварийное питание модуля управления поста до 6 часов с автоматическим отключением измерительного комплекса (ИК) и передачей сигнала об отказе.

Система жизнеобеспечения (СЖО) обеспечивает и автоматически поддерживает температуру в павильоне от плюс 15 до плюс 25 °С.

Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO» выпускаются в стационарном и мобильном исполнении и могут использоваться как автономно, так и в составе системы экологического мониторинга окружающей среды, в том числе в составе автоматизированных станций (систем) контроля (мониторинга) загрязнений

атмосферного воздуха. Предусмотрено нанесение заводского номера в цифровом формате на шильдик, наклеенный внутри павильона (фургона) (рисунок 4).

Общий вид станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух» представлен на рисунках 1 - 2, схема пломбирования - на рисунке 3.

Рисунок 1 - Общий вид станции контроля загрязнения атмосферного воздуха автоматической «Чистый воздух PRO» (стационарное исполнение, вид снаружи и внутри станции)

Рисунок 2 - Общий вид станции контроля загрязнения атмосферного воздуха автоматической «Чистый воздух PRO» (мобильное исполнение, вид снаружи и внутри станции)

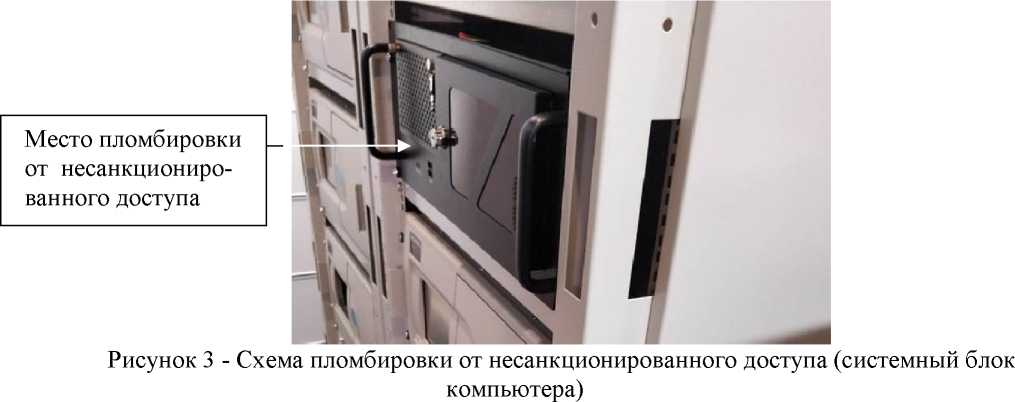

СТАНЦИЯ КОНТРОЛЯ ЗАГРЯЗНЕНИЯ АТМОСФЕРНОГО ВОЗДУХА АВТОМАТИЧЕСКАЯ «ЧИСТЫЙ ВОЗДУХ PRO»

Заводской номер: Дата:

220478044 Июнь 2021 г.

ООО «Невалайн»

196158, РФ, Московское

46 литер «А». Санкт-Петербург и г и л пл

+7(812)327-0152 WWW NEVALINE COM RU НЕВАЛАЙН f

Рисунок 4 - Место нанесения заводского номера

Программное обеспечение

Станции контроля управляются с помощью специального ПО «Программный комплекс «НеваЭко» для системы мониторинга атмосферного воздуха», предназначенного для осуществления комплексного мониторинга состояния окружающей среды и установленного на компьютер.

ПО выполняет следующие основные функции:

- автоматизация процессов сбора, первичной обработки и передачи в центральную базу данных измерительной информации с передвижных и стационарных экологических постов, различного рода датчиков технологического и метеорологического оборудования;
- формирование и ведение базы данных измерительной информации;
- оповещение о возникающих событиях;
- визуализация полученных данных;
- экспорт результатов измерений во внешние системы;
- анализ накапливаемых данных;
- формирование отчетных документов.

ПО «Программный комплекс «НеваЭко» для системы мониторинга атмосферного воздуха» не влияет на метрологические характеристики.

Уровень защиты программного обеспечения «средний» по ГОСТ Р 8.883-2015 (ПО и данные защищены с помощью специальных средств защиты от преднамеренных и случайных изменений).

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НеваЭко

Номер версии (идентификационный

номер) ПО

не ниже 1.0.0

Цифровые идентификаторы ПО (только для версии 1.0.0)

NevaLab.NevaEco.App.exe

/64547C4E629F7691C2FB5E9961F13A77

NevaLab.CrossCuttingConcerns.Configuration.dll

/20871D2D107C5C1C23066737088A3AE6

NevaLab.CrossCuttingConcerns.Logger.dll

/2FD11B78C80771A10B07E02B175FD4D7

NevaLab.NevaEco.AlertingService.dll

/2106E251776AC4B57F910108BA5 5 8D95

NevaLab.NevaEco.App.dll

/289043B9B06D89A86B6C95EEA00D3C3F

NevaLab.NevaEco.Auth.dll

/F16C3B78C7ED4ECB0B6998A63D5CC7C1

NevaLab.NevaEco.Core.Device.dll

/A28EB385l8F7176m16 l87B1A5706446

NevaLab.NevaEco.Core.Domain.dll

/EF46CD2E1B86C55DFF87487669C87671

NevaLab.NevaEco.Core.Repository.dll

/E1B1924AECB515FB66267493B6C28874

N evaLab .NevaEco.Devi ceManager. dll

/D0B2C414F294028EDDA08C491B02C966

NevaLab.NevaEco.Extensions.GGO.Pub1isber.dll

/20DFEB27AC9D8C4F5C69A2CA1B27DD4A

NevaLab.NevaEco.FramesAverager.dll

/69157A1EC276FA6A045335A9BDE88B7C

NevaLab.NevaEco.InstantMeasuredFrameAggregato

r.dll

/451C7A8B04E4A3B80F3AD4B33BDC036F

NevaLab.NevaEco.MessageBus.dll

/421FB84722143B821DCD969EFFE0207F

NevaLab.NevaEco.MessageBus.DTO.dll

/74E572F17D475748A02B230E962BA75C

NevaLab.NevaEco.Notifi cati on S ervi ce.dll /0B85F49F43575F4502553DA7AACC27B9

NevaLab.NevaEco.SettingsMonitor.dll

/6DE516190B4CA14906FEBAFDA98F6F4A

NevaLab.NevaEco.Sync.dll

/ВЕ46С669А5529А77E6А88ВD59D7Е612Е

NevaLab.NevaEco.WebApi.dll

/CFBA35DD1 A69C082BADBCD3BF5C56F15

Метрологические и технические характеристики

Метрологические и технические характеристики станций контроля загрязнения атмосферного воздуха автоматических «Чистый воздух PRO» приведены в таблицах 4 - 13.

Таблица 4 - Метрологические характеристики газоанализаторов по каналам измерений содержания озона (Оз)

Наименование СИ	Наименование характеристики	Значение
Газоанализатор з.02П модификация 3.02П-А	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0, 25 от 0 до 0,50
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0, 25 от 0 до 0,50
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,015 млн^-1 (от 0 до 0,030 мг/м³) включ. - относительной в диапазоне св. 0,015 до 0,25 млн^-1 (св. 0,030 до 0,50 мг/м³) включ.	±20 ±20
	Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой дополнительной погрешности от суммарного влияния содержания неизмеряемых компонентов (мг/м³, не более: СО 50,0; H2S 0,1; SO2 0,5; NO 0,5; NO2 0,5; Cl2 1,0; атмосферная пыль 5) , в долях от пределов допускаемой основной погрешности	0,3
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор АРХА-з70 модификация АРОА-370	Диапазон показаний: - массовой концентрации мг/м³ - объемной доли, млн^-1	от 0 до 2,0 от 0 до 1,0
	Диапазон измерений: - массовой концентрации мг/м³ - объемной доли, млн^-1	от 0 до 2,0 от 0 до 1,0
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,030 мг/м³ (от 0 до 0,015 млн^-1) включ. - относительной в диапазоне св. 0,030 до 2,0 мг/м³ (св. 0,015 до 1,0 млн^-1) включ.	±15 ±15

Продолжение таблицы 4

Наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений)	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,8
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Г азоанализатор озона Ф-105	Диапазоны показаний массовой концентрации мг/м³(объемной доли, млн^-1)	от 0 до 10 (от 0 до 5,0)
	Диапазоны измерений массовой концентрации мг/м³(объемной доли, млн^-1)	от 0 до 0,5 (от 0 до 0,25) включ. св. 0,5 до 10,0 (св. 0,25 до 5,0) включ.
	Диапазон измерений от 0 до 0,5 мг/м³ включ. (от 0 до 0,25 млн^-1 включ.): Пределы допускаемой основной абсолютной погрешности, мг/м³ (млн^-1): - в поддиапазоне от 0 до 0,10 мг/м³ включ. (от 0 до 0,05 млн^-1 включ.) - св. 0,10 до 0,5 мг/м³ включ. (св. 0,05 до 0,25 млн^-1 включ.)	±0,02 (±0,01) ±[0,014+0,06^Cx] (±[0,07+0,03^Cx])²⁾
	Диапазон измерений св. 0,5 до 10,0 мг/м³ включ. (св. 0,25 до 5,0 млн^-1 включ.): Пределы допускаемой основной абсолютной погрешности, мг/м³ (млн^-1): - в поддиапазоне св. 0,5 до 1,0 мг/м³ включ. (св. 0,25 до 0,5 млн^-1 включ.) Пределы допускаемой основной относительной погрешности в диапазоне св. 1,0 до 10,0 мг/м³ включ. (св. 0,5 до 5,0 млн^-1 включ.), %	±[0,014+0,06^Cx] (±[0,07+0,03^Cx])²⁾ ±7
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	0,3
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5

Окончание таблицы 4

Наименование СИ	Наименование характеристики	Значение
Г азоанализатор О342е	Диапазон показаний объемной доли (массовой концентрации) озона млн^-1, (мг/м³)	от 0 до 10 (от 0 до 20)
	Диапазоны измерений объемной доли (массовой концентрации) озона млн^-1, (мг/м³)	от 0 до 0,015 включ. св. 0,015 до 10 (от 0 до 0,032 включ. св. 0,0325 до 20).
	Пределы допускаемой основной приведенной³⁾ погрешности измерений объемной доли (массовой концентрации) озона, % в диапазоне от 0 до 0,015 млн^-1включ. (от 0 до 0,032 мг/м³ включ.)	±15
	Пределы допускаемой основной относительной погрешности измерений объемной доли (массовой концентрации) озона, % в диапазоне св. 0,015 до 10 млн^-1(св. 0032 до 20 мг/м³ включ.)	±15
	Предел допускаемой вариации, в долях от предела допускаемой основной погрешности	0,25
	Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более: HCl 5 мг/м³, H2S 10 мг/м³), в долях от пределов допускаемой основной погрешности	±0,1
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений. ²⁾ Сх - измеренное значение массовой концентрации (объемной доли) ³⁾ Приведенная к верхнему пределу диапазона измерений.

Таблица 5 - Метрологические характеристики газоанализаторов по каналам измерений содержания оксида углерода (СО)

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

К-100

Диапазон показаний:

- объемной доли, млн^-1
- массовой концентрации, мг/м³

от 0 до 43

от 0 до 50

Диапазон измерений:

- объемной доли, млн^-1
- массовой концентрации, мг/м³

от 0 до 43

от 0 до 50

Пределы допускаемой основной погрешности, %:

- приведенной к верхнему пределу поддиапазона от 0 до 2,6 млн^-1 (от 0 до 3,0 мг/м³) включ.
- относительной в диапазоне св. 2,6 до 43 млн^-1 (св. 3,0 до 50 мг/м³) включ.

±20

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Продолжение таблицы 5

Наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой дополнительной погрешности от суммарного влияния неизмеряемых компонентов (не более: SO2 1,5 мг/м³, NO 5 мг/м³, O3 1,0 мг/м³, Н2 1,0 мг/м³, СН4 100 мг/м³, CI2 0,5 мг/м³, NO2 0,5 мг/м³, H2S 0,5 мг/м³), в долях от пределов допускаемой основной погрешности	1,0
	Пределы допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор АРХА-370 модификация АРМА- 370	Диапазон показаний: - массовой концентрации, мг/м³ - объемной доли, млн^-1	от 0 до 125 от 0 до 100
	Диапазон измерений: - массовой концентрации, мг/м³ - объемной доли, млн^-1	от 0 до 125 от 0 до 100
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 3,0 мг/м³ (от 0 до 2,6 млн^-1) включ. - относительной в диапазоне св. 3,0 до 125 мг/м³ (св. 2,6 до 100 млн^-1) включ.	±15 ±15
	Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений)	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,8
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Газоанализатор CO12e	Диапазоны показаний объемной доли оксида углерода млн^-1 (диапазоны 1 - 5 настраиваемые при наличии опции ESTEL)	1) от 0 до 10 2) от 0 до 25 3) от 0 до 50 4) от 0 до 100 5) от 0 до 200 6) от 0 до 300
Газоанализатор CO12e	Диапазоны измерений объемной доли оксида углерода _млн^-1	от 0 до 2,0 включ. 1) св. 2,0 до 10 2) св. 2,0 до 25 3) св. 2,0 до 50 4) св. 2,0 до 100 5) св. 2,0 до 200 6) св. 2,0 до 300

Окончание таблицы 5

Наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % в диапазоне от 0 до 2,0 млн^-1 включ.	±15
	Пределы допускаемой основной относительной погрешности, % в диапазоне св. 2,0 до 300 млн^-1	±15
	Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой погрешности в условиях эксплуатации, %: - приведенной, в диапазоне от 0 до 2,0 млн^-1 включ.	±25
	- относительной, в диапазоне св. 2,0 до 300 млн^-1	±25
	Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	1,0
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ
в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице
4 ОТ на средство измерений

Таблица 6 - Метрологические характеристики газоанализаторов по каналам измерений содержания диоксида углерода (СО2)

Наименование СИ	Наименование характеристики	Значение
Газоанализатор CO12e модификации СО12е/СО2, СО12е*/СО2	Диапазоны показаний объемной доли диоксида углерода млн^-1 (диапазоны 1 - 2 настраиваемые при наличии опции ESTEL)	1) от 0 до 500 2) от 0 до 1000 3) от 0 до 2000
	Диапазоны измерений объемной доли диоксида углерода млн^-1	от 0 до 50 включ. 1) св. 50 до 500 2) св. 50 до 1000 3) св. 50 до 2000
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % в диапазоне от 0 до 50 млн^-1 включ.	±10
	Пределы допускаемой основной относительной погрешности, % в диапазоне св. 50 до 2000 млн^-1	±10
	Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой погрешности в условиях эксплуатации, %: - приведенной, в диапазоне от 0 до 50 млн^-1 включ. - относительной, в диапазоне св. 50 до 2000 млн^-1	±15 ±15
	Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	1,0

Таблица 7 - Метрологические характеристики газоанализаторов по каналам измерений содержания диоксида серы (SO2)

Наименование СИ	Наименование характеристики	Значение
Газоанализатор С-310А модификация С-310А	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,75 от 0 до 2,0
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,75 от 0 до 2,0
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн^-1 (от 0 до 0,05 мг/м³) включ. - относительной в диапазоне св. 0,020 до 0,75 млн^-1 (св. 0,05 до 2,0 мг/м³) включ.	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности	1,0
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор С-105 модификации С-105А, С-105М	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 1,9 от 0 до 5,0
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 1,9 от 0 до 5,0
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,015 млн^-1 (от 0 до 0,040 мг/м³) включ. - относительной в диапазоне св. 0,015 до 1,9 млн^-1 (св. 0,040 до 5,0 мг/м³) включ.	±20 ±20
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности	1,0
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор АРХА-370 модификации APSA-370, APSA-370 SO2/H2S	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 2,0 от 0 до 6,0
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 2,0 от 0 до 6,0

Продолжение таблицы 7

Наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн^-1 (от 0 до 0,06 мг/м³) включ. - относительной в диапазоне св. 0,020 до 2,0 млн^-1 (св. 0,06 до 6 мг/м³) включ.	±15 ±15
	Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений)	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,8
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Газоанализатор СВ-320 модифи кации СВ-320-	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,70 от 0 до 2,0
AI-H2S, SO2, СВ-320-А2- H2S, SO2	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,7 от 0 до 2,0
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн^-1 (от 0 до 0,05 мг/м³) включ. - относительной в диапазоне св. 0,020 до 0,70 млн^-1 (св. 0,05 до 2,0 мг/м³) включ.	±25 ±25
	Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности	0,5
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 мг/м³, NO2 0,5 мг/м³, NH3 1 мг/м³, CI2 0,1 мг/м³, СО 20 мг/м³, O3 0,2 мг/м³, сероорганические соединения 0,05 мг/м³, II2S 0,2 мг/м³, атмосферная пыль 0,15 мг/м³, в долях от пределов допускаемой основной погрешности, не более	1,0
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5

Окончание таблицы 7

Наименование СИ	Наименование характеристики	Значение
Газоанализатор AF22e модифика ции AF22e, AF22e/CH2S, AF22e/CTRS	Диапазоны показаний объемной доли диоксида серы, _млн^-1	1) от 0 до 1,0 2) от 0 до 10
	Диапазоны измерений объемной доли (массовой концентрации) диоксида серы, млн^-1 (мг/м³)	от 0 до 0,020 включ. (от 0 до 0,060 включ.) 1) св. 0,020 до 1,0 (св. 0,060 до 3,0) 2) св. 0,020 до 10 (св. 0,060 до 30)
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % в диапазоне от 0 до 0,020 млн^-1 включ. (от 0 до 0,060 мг/м³ включ.)	±15
	Пределы допускаемой основной относительной погрешности, % в диапазоне св. 0,020 до 10 млн^-1 (св. 0,060 до 30 мг/м³)	±15
	Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой погрешности в условиях эксплуатации, %: - приведенной, в диапазоне от 0 до 0,020 млн^-1 включ. - относительной, в диапазоне св. 0,020 до 10 млн^-1	±25 ±25
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	1,0
	Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более, млн^-1: NO 0,5; CH4 100; O3 0,5; CO 200; NO2 1; ароматические углеводороды 0,1; меркаптаны 0,1; CO2 0,03 %; О2 от 10 до 21 %), от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях пределов допускаемой основной погрешности	0,4
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений

Таблица 8 - Метрологические характеристики газоанализаторов по каналам измерений содержания сероводорода (H2S)

Наименование СИ	Наименование характеристики	Значение
Газоанализатор АРХА-370 модификации APSA-370 H2S, APSA-370 SO2/H2S	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 1,0 от 0 до 1,5
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 1,0 от 0 до 1,5
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн^-1 (от 0 до 0,008 мг/м³) включ. - относительной в диапазоне св. 0,005 до 1,0 млн^-1 (св. 0,008 до 1,5 мг/м³) включ.	±20 ±20
	Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений)	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,5
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Газоанализатор СВ-320	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,15 от 0 до 0,20
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,15 от 0 до 0,20
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн^-1 (от 0 до 0,008 мг/м³) включ. - относительной в диапазоне св. 0,005 до 0,15 млн^-1 (св. 0,008 до 0,2 мг/м³) включ.	±25 ±25
	Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности	0,5
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 мг/м³, NO2 0,5 мг/м³, NH3 1 мг/м³, CI2 0,1 мг/м³, СО 20 мг/м³, O3 0,2 мг/м³, сероорганические соединения 0,05 мг/м³, H2S 0,2 мг/м³, атмосферная пыль 0,15 мг/м³, в долях от пределов допускаемой основной погрешности, не более	1,0

Продолжение таблицы 8

Наименование СИ	Наименование характеристики	Значение
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор С-105 модификация С-105СВ	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,7 от 0 до 1,0
Газоанализатор С-105 модификация С-105СВ	Диапазоны измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 0,7 от 0 до 1,0
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,005 млн^-1 (от 0 до 0,008 мг/м³) включ. - относительной в диапазоне св. 0,005 до 0,15 млн^-1 (св. 0,008 до 0,20 мг/м³) включ. - относительной в диапазоне св. 0,15 до 0,70 млн^-1 (св. 0,20 до 1,0 мг/м³) включ.	±25 ±25 ±20
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности	1,0
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор AF22e модификация AF22e/CH2S	Диапазоны показаний объемной доли сероводорода, _млн^-1	1) от 0 до 1,0 2) от 0 до 10
	Диапазоны измерений объемной доли (массовой концентрации) сероводорода, млн^-1 (мг/м³)	от 0 до 0,005 включ. (от 0 до 0,008 включ.) 1) св. 0,005 до 1,0 (св. 0,008 до 1,5) 2) св. 0,005 до 10 (св. 0,008 до 15)
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % в диапазоне от 0 до 0,005 млн^-1 включ. (от 0 до 0,008 мг/м³ включ.)	±20
	Пределы допускаемой основной относительной погрешности, % в диапазоне св. 0,005 до 10 млн^-1 (св. 0,008 до 15 мг/м³)	±20
	Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности	0,5

(TRS)

Газоанализатор

АРХА-370 модификации APSA-370 TRS, APSA-370 SO2/TRS

Наименование характеристики	Значение
Диапазон показаний содержания общей серы в пересчете на SO2: - объемной доли, млн^-1	от 0 до 2,0
- массовой концентрации, мг/м³	от 0 до 6,0
Диапазон измерений: - объемной доли, млн^-1	от 0 до 2,0
- массовой концентрации, мг/м³	от 0 до 6,0
Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,020 млн^-1 (от 0 до 0,06 мг/м³) включ.	±20
- относительной в диапазоне св. 0,020 до 2,0 млн^-1 (св. 0,06 до 6 мг/м³) включ.	±20
Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений)	±25
- относительной (для 2-го диапазона измерений)	±25
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3
Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,5

Окончание таблицы 9

Наименование СИ	Наименование характеристики	Значение
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Г азоанализатор AF22e модификация, AF22e/CTRS	Диапазон показаний объемной доли общей серы в пересчете на IOS, млн^-1	от 0 до 1,0
	Диапазоны измерений объемной доли (массовой концентрации) общей серы в пересчете на H2S, млн^-1(мг/м³)	от 0 до 0,020 включ. (от 0 до 0,030 включ.) св. 0,020 до 1,0 (св. 0,030 до 1,5)
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % в диапазоне от 0 до 0,020 млн^-1 включ. (от 0 до 0,030 мг/м³ включ.)	±15
	Пределы допускаемой основной относительной погрешности, % в диапазоне св. 0,030 до 1,0 млн^-1 (св. 0,030 до 15 мг/м³)	±15
	Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	1,0
	Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более, млн^-1: NO 0,5; CH4 100; O3 0,5; CO 200; NO2 1; ароматические углеводороды 0,1; меркаптаны 0,1; CO2 0,03 %; О2 от 10 до 21 %), от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях пределов допускаемой основной погрешности	0,4
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений

Таблица 10 - Метрологические характеристики газоанализаторов по каналам измерений содержания окислов азота (NO, NO2, NOx)

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

АРХА-370 модификация APNA-370

Диапазон показаний:

- объемной доли NO, млн^-1
- массовой концентрации NO, мг/м³
- объемной доли NO2 (суммы NOx в пересчете на NO2), _млн^-1
- массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м³

от 0 до 3,0

от 0 до 4,0

от 0 до 3,0

от 0 до 6,0

Наименование СИ	Наименование характеристики	Значение
	Диапазон измерений: - объемной доли NO, млн^-1 - массовой концентрации, мг/м³ - объемной доли NO2 (суммы NOx в пересчете на NO2), _млн^-1 - массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м³	от 0 до 3,0 от 0 до 4,0 от 0 до 3,0 от 0 до 6,0
	Пределы допускаемой основной погрешности измерений содержания NO, %: - приведенной к диапазону от 0 до 0,05 млн^-1 (от 0 до 0,07 мг/м³) включ. - относительной в диапазоне св. 0,05 до 3,0 млн^-1 (св. 0,07 до 4,0 мг/м³) включ. Пределы допускаемой основной погрешности измерений содержания NO2 (суммы NOx в пересчете на NO2), %:	±15 ±15
	- приведенной к диапазону от 0 до 0,05 млн^-1 (от 0 до 0,10 мг/м³) включ. - относительной в диапазоне св. 0,05 до 3,0 млн^-1 (св. 0,10 до 6,0 мг/м³) включ.	±15 ±20
	Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений)	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,8
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Газоанализатор ЕТ-909 исполне ния ЕТ-909, ЕТ-	Диапазон показаний массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-909-01)), мг/м³	от 0 до 10
909-01, ЕТ-909-11	Диапазон измерений массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-090-01), мг/м³	от 0 до 10
	Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 0,08 мг/м³ включ., мг/м³ - относительной, в диапазоне св. 0,08 до 10 мг/м³включ., %	±0,016 ±20

Наименование СИ	Наименование характеристики	Значение
Газоанализатор 105 модификации Н-105, Р-105	Диапазон показаний: - объемной доли NO, млн^-1 - массовой концентрации NO, мг/м³ - объемной доли NO2, млн^-1 - массовой концентрации NO2, мг/м³	от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0
	Диапазон измерений: - объемной доли NO, млн^-1 - массовой концентрации NO, мг/м³ - объемной доли NO2, млн^-1 - массовой концентрации NO2, мг/м³	от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0
	Пределы допускаемой основной погрешности измерений содержания NO, %: - приведенной к диапазону от 0 до 0,032 млн^-1 (от 0 до 0,040 мг/м³) включ. - относительной в диапазоне св. 0,032 до 3,2 млн^-1 (св. 0,040 до 4,0 мг/м³) включ. Пределы допускаемой основной погрешности измерений содержания NO2,%: - приведенной к диапазону от 0 до 0,020 млн^-1 (от 0 до 0,040 мг/м³) включ.	±20 ±20 ±20
	- относительной в диапазоне св. 0,020 до 2,1 млн^-1 (св. 0,040 до 4,0 мг/м³) включ.	±20
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м³, СО2 50 мг/м³, ароматические углеводороды 1,0 мг/м³, О3 0,5 мг/м³, SО2 5,0 мг/м³, II2S 0,5 мг/м³, атмосферная пыль 0,15 мг/м³), в долях от предела допускаемой основной погрешности	±0,5
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Газоанализатор Н-320 модификация Н- 320А	Диапазон показаний: - объемной доли NO, млн^-1 - массовой концентрации NO, мг/м³ - объемной доли NO2, млн^-1 - массовой концентрации NO2, мг/м³	от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0
Газоанализатор Н-320 модификация Н- 320А	Диапазон измерений: - объемной доли NO, млн^-1 - массовой концентрации NO, мг/м³ - объемной доли NO2, млн^-1 - массовой концентрации NO2, мг/м³	от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0

Наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой основной погрешности измерений содержания NO, %: - приведенной к диапазону от 0 до 0,06 млн^-1 (от 0 до 0,08 мг/м³) включ. - относительной в диапазоне св. 0,06 до 0,8 млн^-1 (св. 0,08 до 1,0 мг/м³) включ. Пределы допускаемой основной погрешности измерений содержания NO2,%: - приведенной к диапазону от 0 до 0,04 млн^-1 (от 0 до 0,08 мг/м³) включ. - относительной в диапазоне св. 0,04 до 0,5 млн^-1 (св. 0,08 до 1,0 мг/м³) включ.	±25 ±25 ±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены в ИРМБ.413312.003РЭ, в долях от основной погрешности	0,3
Газоанализатор AC32e модификации AC32e, AC32e/CNHs	Диапазоны показаний объемной доли, млн^-1: - оксида азота (NO) - диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2	от 0 до 10 от 0 до 7
	Диапазоны измерений объемной доли (массовой концентрации), млн^-1 (мг/м³):
	- оксида азота (NO)	от 0 до 0,050 включ. (от 0 до 0,07 включ.) св. 0,050 до 10 (св. 0,07 до 13,4)
	- диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2	от 0 до 0,050 включ. (от 0 до 0,10 включ.) св. 0,050 до 7,0 (св. 0,10 до 14,35)
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, %:
	- оксида азота (NO) в диапазоне от 0 до 0,050 млн^-1включ. (от 0 до 0,07 мг/м³ включ.)	±15
	- диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2 в диапазоне от 0 до 0,050 млн^-1включ. (от 0 до 0,10 мг/м³ включ.)	±15
	Пределы допускаемой основной относительной погрешности, %
	- оксида азота (NO) в диапазоне св. 0,050 до 10 млн^-1(св. 0,07 до 13,4 мг/м³)	±15

Окончание таблицы 10

Наименование СИ	Наименование характеристики	Значение
	- диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2 в диапазоне св. 0,050 до 10 млн^-1 (св. 0,10 до 14,35 мг/м³)	±15
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой погрешности в условиях эксплуатации, %: - приведенной, в диапазоне от 0 до 0,050 млн^-1 включ. - относительной, в диапазоне св. 0,050 до 10 млн^-1	±25 ±25
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
	Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более, млн^-1: CH4 1000; O3 1; CO 200; С(> 300; SO2 10; H2S 10), от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях пределов допускаемой основной погрешности	0,5
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений
Таблица 11 - Метр жания аммиака (N	ологические характеристики газоанализаторов по каналам измерений содер-Н3)
Наименование СИ	Наименование характеристики	Значение
Газоанализатор АРХА-370 модификация APNA- 370 NH3	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 4,0 от 0 до 25
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 4,0 от 0 до 25
	Пределы допускаемой основной погрешности, %: - приведенной к диапазону от 0 до 0,05 млн^-1 (от 0 до 0,04 мг/м³) включ. - относительной в диапазоне св. 0,05 до 4,0 млн^-1 (св. 0,04 до 2,5 мг/м³) включ.	±20 ±20
	- относительной в диапазоне св. 0,05 до 3,0 млн^-1 (св. 0,10 до 6,0 мг/м³) включ.	±20
	Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %: - приведенной (для 1-го диапазона измерений) - относительной (для 2-го диапазона измерений)	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,3

Наименование СИ	Наименование характеристики	Значение
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,8
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Г азоанализатор ЕТ-909 исполнение ЕТ-909-11	Диапазон показаний массовой концентрации, мг/м³	от 0 до 10
	Диапазон измерений массовой концентрации, мг/м³	от 0 до 10
	Пределы допускаемой погрешности измерений: - абсолютной, в диапазоне от 0 до 0,20 мг/м³ включ., мг/м³ - относительной, в диапазоне св. 0,20 до 10 мг/м³включ., %	±0,04 ±20
Газоанализатор Н-320 модификации Н-320, Н-320А	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 1,4 от 0 до 1,0
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 1,4 от 0 до 1,0
	Пределы допускаемой основной погрешности измерений, %: - приведенной к диапазону от 0 до 0,30 млн^-1 (от 0 до 0,20 мг/м³) включ. - относительной в диапазоне св. 0,30 до 1,4 млн^-1 (св. 0,20 до 1,0 мг/м³) включ.	±25 ±25
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены вс ИРМБ.413312.003РЭ, в долях от основной погрешности	0,3
	Пределы допускаемой дополнительной погрешности от изменения влажности, атмосферного давления, напряжения и частоты питания переменного тока, наличия вибрации, внешних магнитных и электрических полей, изменения пространственного положения, смены хемилюминесцентного датчика в условиях эксплуатации, в долях от основной погрешности	0,2
	Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более, в долях от пределов допускаемой основной погрешности	0,5

Продолжение таблицы 11

Наименование СИ	Наименование характеристики	Значение
Газоанализатор 105 модификация Н-105	Диапазон показаний: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 2,8 от 0 до 2,0
	Диапазон измерений: - объемной доли, млн^-1 - массовой концентрации, мг/м³	от 0 до 2,8 от 0 до 2,0
	Пределы допускаемой основной погрешности измерений, %: - приведенной к диапазону от 0 до 0,057 млн^-1 (от 0 до 0,040 мг/м³) включ. - относительной в диапазоне св. 0,057 до 2,8 млн^-1 (св. 0,040 до 2,0 мг/м³) включ.	±20 ±20
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м³, СО2 50 мг/м³, ароматические углеводороды 1,0 мг/м³, О3 0,5 мг/м³, SО2 5,0 мг/м³, H2S 0,5 мг/м³, атмосферная пыль 0,15 мг/м³), в долях от предела допускаемой основной погрешности	±0,5
	Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
Г азоанализатор AC32e модификация AC32e/CNH3	Диапазон показаний объемной доли аммиака (NH3), _млн^-1	от 0 до 10
	Диапазоны измерений объемной доли (массовой концентрации) аммиака (NH3), млн^-1 (мг/м³)	от 0 до 0,050 включ. (от 0 до 0,040 включ.) св. 0,050 до 10 (св. 0,040 до 7,6)
	Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % - в диапазоне от 0 до 0,050 млн^-1 включ. (от 0 до 0,040 мг/м³ включ.)	±15
	Пределы допускаемой основной относительной погрешности, % - в диапазоне св. 0,050 до 10 млн^-1 (св. 0,040 до 7,6 мг/м³)	±15
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой погрешности в условиях эксплуатации, %: - приведенной, в диапазоне от 0 до 0,050 млн^-1 включ. - относительной, в диапазоне св. 0,050 до 10 млн^-1	±25 ±25
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3

Окончание таблицы 11

Наименование

СИ

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более, млн^-1: CH4 1000; O3 1; CO 200; С(> 300; SO2 10; H2S 10), от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях пределов допускаемой основной погрешности

0,5

¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений

Таблица 12 - Метрологические характеристики газоанализаторов по каналам измерений содержания углеводородов

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

Гамма-ЕТ

Диапазон показаний массовой концентрации суммы углеводородов (СН) в пересчете на метан, метана (СН4) и суммы углеводородов за вычетом метана (НСН) мг/м³

от 0 до 100

Диапазон измерений, мг/м³

от 0 до 100

Пределы допускаемой основной погрешности измерений:

- абсолютной, в диапазоне от 0 до 5,0 мг/м³) включ., мг/м³
- относительной, в диапазоне св. 5,0 до 100 мг/м³включ., %

±1

±20

Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности Sc

0,1 А (5)

Газоанализатор

АРХА-370 модификация

АРНА-370

Диапазон показаний содержания суммы углеводородов в пересчете на метан (ХСН), метана (СН4) и суммы углеводородов за вычетом метана (XNCH):

- объемной доли, млн^-1
- массовой концентрации, мг/м³

От 0 до 100

От 0 до 70

Диапазон измерений:

- объемной доли, млн^-1
- массовой концентрации, мг/м³

От 0 до 100

От 0 до 70

Пределы допускаемой основной погрешности измерений, %:

- приведенной к диапазону от 0 до 5 млн^-1 (от 0 до 3,6 мг/м³) включ.
- относительной, в диапазоне св. 5 до 100 млн^-1 (св. 3,6 до 70 мг/м³) включ.

±15

Пределы допускаемой погрешности в условиях эксплуатации ¹⁾, %:

- приведенной (для 1-го диапазона измерений)
- относительной (для 2-го диапазона измерений)

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Продолжение таблицы 12

Наименование СИ	Наименование характеристики	Значение
	Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.3492-17, в условиях эксплуатации), в долях от пределов допускаемой основной погрешности, не более	0,8
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,3
Газоанализатор углеводородов стационарный HC51	Диапазоны измерений объемной доли метана / общего содержания углеводородов, ²⁾ млн^-1	1) от 0 до 10 2) от 0 до 50 3) от 0 до 100 4) от 0 до 500 5) от 0 до 1000
	Диапазоны измерений массовой концентрации метана / общего содержания углеводородов, ²⁾ мг/м³	1) от 0 до 10 2) от 0 до 50 3) от 0 до 100 4) от 0 до 500 5) от 0 до 1000
	Пределы допускаемой основной погрешности, % для диапазона показаний:
	1) приведенной (к диапазону), в диапазоне от 0 до 10 млн^-1 (мг/м³)	±20
	2) приведенной (к диапазону), в диапазоне от 0 до 50 млн^-1 (мг/м³)	±15
	3) приведенной (к диапазону), в диапазоне от 0 до 10 млн^-1 (мг/м³) включ. относительной, в диапазоне св. 10 до 100 млн^-1 (мг/м³)	±20 ±20
	4) приведенной (к диапазону), в диапазоне от 0 до 100 млн^-1 (мг/м³) включ. относительной, в диапазоне св. 100 до 500 млн^-1(мг/м³)	±15 ±15
	5) приведенной (к диапазону), в диапазоне от 0 до 100 млн^-1 (мг/м³) включ. относительной, в диапазоне св. 100 до 1000 млн^-1(мг/м³)	±15 ±15
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений ²⁾ В пересчете на метан СН4

Таблица 13 - Метрологические характеристики хроматографов (анализаторов хроматографических) по каналам измерений содержания углеводородов

Наименование СИ	Наименование характеристики	Значение
Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800	Уровень флуктуационных шумов нулевого сигнала, УЕ: с детектором ПИД с детектором ФИД	400 200
	Предел детектирования, г/с, не менее: с детектором ПИД (по пропану) с детектором ФИД (модели 300 и 800 - по этилену, модель 600 - по бензолу)	340’¹² 1-10^-11
	Относительное среднее квадратическое отклонение выходного сигнала (площади и времени удерживания пиков), %, не более	3
	Относительное изменение выходного сигнала (площади и времени удерживания пиков) за 8 часов непрерывной работы, %, не более	6
Хроматограф газовый портативный «Хроматэк - Газохром 2000»	Уровни флуктуационных шумов нулевого сигнала, не более: с детектором ДТП, В с детектором ДТХ, В с детектором ПИД, А с детектором ФИД, А	2Ч0’⁷ 6Ч0’⁶3Ч0’¹⁴240’¹³
	Пределы детектирования, более: с детектором ДТП, г/см³ (по гептану или пропану) с детектором ДТХ, г/см³ (водороду) с детектором ПИД, г/см (по гептану или пропану) с детектором ФИД, г/см (по бензолу или ацетилену)	340’⁹ 540’¹⁰340’¹² 140’¹²
	Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота или площадь пика и времени удерживания), % с детектором ДТП с детектором ДТХ	2 2
	с детектором ПИД с детектором ФИД	2 5
	Пределы допускаемого значения изменения выходного сигнала(высота или площадь пика и время удерживания) за цикл измерений 48 часов, % с детектором ДТП с детектором ДТХ с детектором ПИД с детектором ФИД	±5 ±10 ±5 ±10
Анализатор хроматографический Baseline модификации 8900 GC, 9100 GC1)	Бензол (СбНб):
	Диапазон измерений объемной доли, млрд^-1	от 0 до 2000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 200 млрд^-1 (от 0 до 0,7 мг/м³) включ. - относительной, в диапазоне св. 200 до 2000 млрд^-1(св. 0,7 до 7,0 мг/м³) включ.	±15 ±15

Продолжение таблицы 13

Наименование СИ	Наименование характеристики	Значение
	Диапазон измерений объемной доли, млрд^-1	от 0 до 8000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 200 млрд^-1 (от 0 до 0,7 мг/м³)²⁾ включ.	±15
	- относительной, в диапазоне св. 200 до 8000 млрд^-1(св. 0,7 до 28,0 мг/м³) включ.	±15
	Диапазон измерений объемной доли, млрд^-1	от 0 до 30000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 30 млрд^-1 (от 0 до 0,11 мг/м³)²⁾ включ. - относительной, в диапазоне св. 30 до 3000 млрд^-1 (св.	±15
	0,11 до 11 мг/м³) включ.	±15
	Толуол (С6Н5СН3):
	Диапазон измерений объемной доли, млрд^-1	от 0 до 5000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд^-1 (от 0 до 2,1 мг/м³)²⁾ включ.	±15
	- относительной, в диапазоне св. 500 до 5000 млрд^-1(св. 2,1 до 21 мг/м³) включ.	±15
	Диапазон измерений объемной доли, млрд^-1	от 0 до 30000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 150 млрд^-1 (от 0 до 0,7 мг/м³)²⁾ включ.	±15
	- относительной, в диапазоне св. 150 до 2000 млрд^-1(св. 0,7 до 8,3 мг/м³) включ.	±15
	Диапазон измерений объемной доли, млрд^-1	от 0 до 75000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд^-1 (от 0 до 2,1 мг/м³)²⁾ включ.	±15
	- относительной, в диапазоне св. 500 до 75000 млрд^-1(св. 2,1 до 315 мг/м³) включ.	±15
	Этилбензол (С6Н5С2Н5):
	Диапазон измерений объемной доли, млрд^-1	от 1 до 5000
	Пределы допускаемой относительной погрешности измерений, %:	±15
	о-м-п-Ксилол С6Н4(СН3)2
	Диапазон измерений объемной доли, млрд^-1	от 0 до 5000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд^-1 (от 0 до 2,4 мг/м³)²⁾ включ.	±15
	- относительной, в диапазоне св. 500 до 5000 млрд^-1(св. 2,4 до 24 мг/м³) включ.	±15
	Диапазон измерений объемной доли, млрд^-1	от 0 до 30000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 40 млрд^-1 (от 0 до 0,19 мг/м³)²⁾ включ. - относительной, в диапазоне св. 40 до 1000 млрд^-1 (св.	±15
	0,19 до 4,8 мг/м³) включ.	±15

Окончание таблицы 13

Наименование СИ	Наименование характеристики	Значение
	Диапазон измерений объемной доли, млрд^-1	от 0 до 30000
	Пределы допускаемой погрешности измерений, %: - приведенной к диапазону от 0 до 500 млрд^-1 (от 0 до 2,4 мг/м³)²⁾ включ. - относительной, в диапазоне св. 500 до 30000 млрд^-1(св. 2,4 до 144 мг/м³) включ.	±15 ±15
	Пределы допускаемой вариации показаний, в долях от пределов допускаемой погрешности	0,5
	Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности	0,5
Анализатор хроматографический автоматиче ский ACA-LIGA	Диапазоны измерений, мг/м³: - бензола - толуола - этилбензола - п-ксилола, м-ксилола, о-ксилола - хлорбензола - стирола - фенола - диметилбензол (смесь о-, м- и п-изомеров)	от 0 до 5,0 от 0 до 10 от 0 до 1,0 от 0 до 5,0 от 0 до 5,0 от 0 до 1,0 от 0 до 1,00 от 0 до 15
	Пределы допускаемой приведенной погрешности (к верхнему значению поддиапазона) в поддиапазоне от 0 до 0,0050 мг/м³ включ. (бензол, толуол, этилбензол, п-ксилол, м-ксилол, о-ксилол, хлорбензол, стирол, фенол)	±15
	Пределы допускаемой приведенной погрешности (к верхнему значению поддиапазона) в поддиапазоне от 0 до 0,015 мг/м³ включ. (диметилбензол)	±15
	Пределы допускаемой относительной погрешности в поддиапазоне св. 0,0050 до 5,0 мг/м³ (бензол, п-ксилол, м-ксилол, о-ксилол, хлорбензол	±15
	Пределы допускаемой относительной погрешности в поддиапазоне св. 0,0050 до 10 мг/м³ (толуол)	±15
	Пределы допускаемой относительной погрешности в поддиапазоне св. 0,0050 до 1,0 мг/м³ (этилбензол, стирол, фенол)	±15
	Пределы допускаемой относительной погрешности в поддиапазоне св. 0,015 до 15 мг/м³ (диметилбензол)	±15
¹⁾ Перечень и диапазоны измерений объемной доли (массовой концентрации) определяемых компонентов зависят от комплектации и настроек анализатора (по заказу), приведены в паспорте анализатора, входящего в состав станции. Анализатор может быть предназначен для измерений содержания других компонентов. Полный перечень и метрологические характеристики приведены в описании типа СИ

Таблица 14 - Метрологические характеристики газоанализаторов по каналам измерений содержания формальдегида

Наименование СИ	Наименование характеристики	Значение
Газоанализатор Gasera ONE For maldehyde	Диапазон показаний объемной доли (массовой концен-трации¹⁾) формальдегида, млн^-1, (мг/м³)	от 0 до 30 (от 0 до 37,5)
	Диапазоны измерений объемной доли (массовой кон-центрации¹⁾) формальдегида, млн^-1, (мг/м³)	от 0 до 0,037 включ. (от 0 до 0,05 включ. св. 0,037 до 3,0 (св. 0,05 до 3,75)
	Пределы допускаемой основной приведенной (к диапазону) погрешности измерений в диапазоне от 0 до 0,037 млн^-1 включ. (от 0 до 0,05 мг/м³ включ.), %	±20
	Пределы допускаемой основной относительной погрешности измерений в диапазоне св. 0,037до 3,0 млн^-1(св. 0,05 до 3,75 мг/м³), %	±20
	Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (млн^-1, не более: О3 0,5; СО 15; СО2 480) и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более	0,2
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
¹⁾ Пересчет объемной доли в массовую концентрацию формальдегида проводится с использованием коэффициента 1,34 при анализе атмосферного воздуха для условий 0 ^оС и 101,3 кПа

Метрологические и технические характеристики дополнительных средств измерений приведены в их описаниях типа (таблица 2).

Таблица 15 - Основные технические характеристики

Наименование характеристики	Значение
Время прогрева, ч, не более	3
Напряжение питания (мобильное исполнение): - от сети переменного тока, при частоте от 49 до 51 Гц, В;	от 207 до 253
- от комплекта гелиевых или свинцово-кислотных аккумуляторных батарей (12 В, 8 шт.), В	96
- от бензогенератора инверторного при частоте от 49 до 51 Гц, В	220
Напряжение питания (стационарное исполнение): - от сети переменного тока, при частоте от 49 до 51 Гц, В	от 207 до 253
Потребляемая мощность, Вт, не более	5000

Окончание таблицы 15

Наименование характеристики	Значение
Габаритные размеры (мобильное исполнение), мм, не более (без учёта кабины водителя):
- длина	5000
- ширина	2300
- высота	2200
Габаритные размеры (стационарное исполнение), мм, не более:
- длина	5000
- ширина	2500
- высота	2600
Масса, кг, не более	3800
Рабочие условия эксплуатации: - температура окружающего воздуха¹⁾, °С	от -40 до +40
- относительная влажность воздуха при температуре 25 °С, %	от 30 до 100
- атмосферное давление, кПа	от 84,0 до 106,7
Условия эксплуатации внутри станции: - температура ²⁾, °С - относительная влажность воздуха (без конденсации влаги), не более, %	от +15 до +25
- атмосферное давление, кПа	80
	от 84,0 до 106,7
¹⁾ При эксплуатации станции без отключения питания. При включении оборудования
температура внутри станции должна быть от +5 °С и до +40 °С.
²⁾ Температура внутри помещения во время работы контролируется и поддерживается
оператором с помощью кондиционера и обогревателей. Температура внутри помещения при
хранении от -15 °С до +5 °С

Знак утверждения типа

наносится на табличку, установленную внутри помещения станции методом наклейки (рядом с входной дверью), и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность СИ приведена в таблице 16.

Таблица 16 - Комплектность средства измерений

Наименование	Обозначение	Коли чество
1. Средства измерений
Газоанализатор 3.02П модификация 3.02П-А		по заказу
Газоанализатор АРХА-370 модификация АРОА-370		по заказу
Газоанализатор АРХА-370 модификация АРМА-370		по заказу
Газоанализатор АРХА-370 модификация APSA-370		по заказу
Газоанализатор АРХА-370 модификация APSA-370 SO2/H2S		по заказу
Газоанализатор АРХА-370 модификация APSA-370 H2S	-	по заказу
Газоанализатор АРХА-370 модификация APSA-370 SO2/TRS	-	по заказу
Газоанализатор АРХА-370 модификация APNA-370	-	по заказу

Продолжение таблицы 16

Наименование	Обозначение	Коли чество
Газоанализатор АРХА-370 модификация APNA-370 NH3	-	по заказу
Газоанализатор АРХА-370 модификация APHA-370	-	по заказу
Газоанализатор озона Ф-105	-	по заказу
Газоанализатор O342e
Газоанализатор К-100	-	по заказу
Газоанализатор CO12e модификация СО12е или СО12е*	-	по заказу
Газоанализатор CO12e модификация СО12е/СО2, или СО12е*/СО2	-	по заказу
Газоанализатор 310А модификация С-310А		по заказу
Газоанализатор С-105 модификация С-105А		по заказу
Газоанализатор С-105 модификация С-105М		по заказу
Газоанализатор С-105 модификация С-105 СВ		по заказу
Г азоанализатор AF22e модификация AF22e		по заказу
Газоанализатор AF22e модификация AF22e/CTRS		по заказу
Газоанализатор AF22e модификация AF22e/CH2S		по заказу
Газоанализатор СВ-320 модификация СВ-320-А1- H2S, SO2		по заказу
Газоанализатор СВ-320 модификация СВ-320-А2- H2S, SO2	-	по заказу
Газоанализатор ЕТ-909 исполнение ЕТ-909		по заказу
Газоанализатор ЕТ-909 исполнение ЕТ-909-11		по заказу
Газоанализатор AC32e модификация AC32e		по заказу
Газоанализатор AC32e модификация AC32e/CNH3		по заказу
Г азоанализатор Г амма-ЕТ		по заказу
Газоанализатор 105 модификация Р-105		по заказу
Газоанализатор 105 модификация Н-105		по заказу
Газоанализатор Н-320 модификация Н-320А		по заказу
Газоанализатор углеводородов стационарный HC51		по заказу
Газоанализатор Gasera ONE Formaldehyde		по заказу
Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800		по заказу
Хроматограф газовый портативный «Хроматэк - Газохром 2000»	-	по заказу
Анализатор хроматографический Baseline модификации 8900 GC, 9100 GC	-	по заказу
Анализатор хроматографический автоматический ACA-LIGA	-	по заказу
2. Дополнительные средства измерений	-
Анализатор пыли TEOM серии 1405	-	по заказу
Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E		по заказу
Анализатор пыли ИКП-5	-	по заказу
Анализатор пыли DUSTTRAK 8533	-	по заказу
Анализатор пыли MP 101М мод. МР 101-09	-	по заказу

Окончание таблицы 16

Наименование	Обозначение	Коли чество
Станция автоматическая метеорологическая Vantage Pro2	-	по заказу
Станция погодная автоматическая WS-UMB	-	по заказу
Станция метеорологическая М-49М	-	по заказу
Датчик комплексный параметров атмосферы «IWS»	-	по заказу
Измеритель влажности и температуры ИВТМ-7	-	по заказу
Шумомер-виброметр, анализатор спектра Экофизи-ка-110А	-	по заказу
Дозиметр-радиометр МКС-07Н или ДКГ-07БС
3. Пробоотборные устройства	-	по заказу
4. Средства метрологического обеспечения^	-	по заказу
5. Система сбора, обработки и вывода данных:	-	1 компл.
6. Система жизнеобеспечения:
Принудительная общеобменная вентиляция		1 компл.
Кондиционер		1 компл.
Электрообогреватель		1 компл.
Пожарная сигнализация		1 компл.
Система пожаротушения (по требованию)		1 компл.
Охранная сигнализация (по требованию)		1 компл.
7. Документация:
Паспорт	НЕАГ.416300.713.ПС	1 экз.
Руководство по эксплуатации	НЕАГ.416300.713.РЭ	1 экз.
Станции контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO». Методика поверки		1 экз.
¹⁾ Комплект средств метрологического обеспечения (ГСО состава газовых смесей, генераторы газовых смесей, и др.) формируется по заявке потребителя.

Сведения о методиках (методах) измерений

ФР.1.31.2016.22702. Методика измерений массовых концентраций органических соединений в атмосферном воздухе методом газовой хроматографии. С.16.001.МИ. Свидетельство 008/01.00124 -2012/2015 от 25.05.2015.

Нормативные и технические документы, устанавливающие требования к станциям контроля загрязнения атмосферного воздуха автоматические «Чистый воздух PRO»

Приказ Министерства промышленности и торговли РФ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха;

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия;

НЕАГ.416300.713. ТУ Станция контроля загрязнения атмосферного воздуха автоматическая «Чистый воздух PRO». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Невалайн» (ООО «Невалайн»)

ИНН 7810580440

Адрес: 196158, г. Санкт-Петербург, Московское ш., д. 46, лит. А

Телефон: +7 (812) 327-01-52

E-mail: info@nevaline.com.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Окончание таблицы 8

Наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой погрешности в условиях эксплуатации, %: - приведенной, в диапазоне от 0 до 0,005 млн^-1 включ. - относительной, в диапазоне св. 0,005 до 10 млн^-1	±25 ±25
	Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	1,0
	Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов (не более, млн^-1: NO 0,05; CH4 100; O3 0,5; CO 200; NO2 1; ароматические углеводороды 0,1; меркаптаны 0,1; CO2 0,03 %; О2 от 10 до 21 %), от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях пределов допускаемой основной погрешности	0,4
¹⁾ При контроле предельно-допустимой концентрации (ПДКм.р.), загрязняющих веществ в атмосферном воздухе (по ГН 2.1.6.3492-17) в условиях эксплуатации, приведенных в таблице 4 ОТ на средство измерений

Таблица 9 - Метрологические характеристики газоанализаторов по каналам измерений содержания общей серы

Наименование

СИ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 декабря 2022 г.

3259

Москва

О внесении изменений в сведения об утвериеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

метрологические характеристики, согласно приложению к настоящему приказу, измерений,

2. Утвердить измененные описания прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению

типов средств

поверки средств к настоящему

измерений, приказу,

на средства измерений, находящиеся в эксплуатации.

4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным_дрштйм_..ГЛиниг.тпрг.тва промышленности и торговли Российской Фе; ,ера1Рии¹да^э2^раетз^та^е*2020^иР.^нн№^906.

^{г л} хранится в системе электронного документооборота

за собой.

•и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: O29D1O9B000BAE27A64C995DDBD50203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Е.Р.Лазаренко J

Техническая поддержка

7871 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3259 от 23.12.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

7871 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3259 от 23.12.2022

Текст приказа Росстандарта № 3259 от 23.12.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
