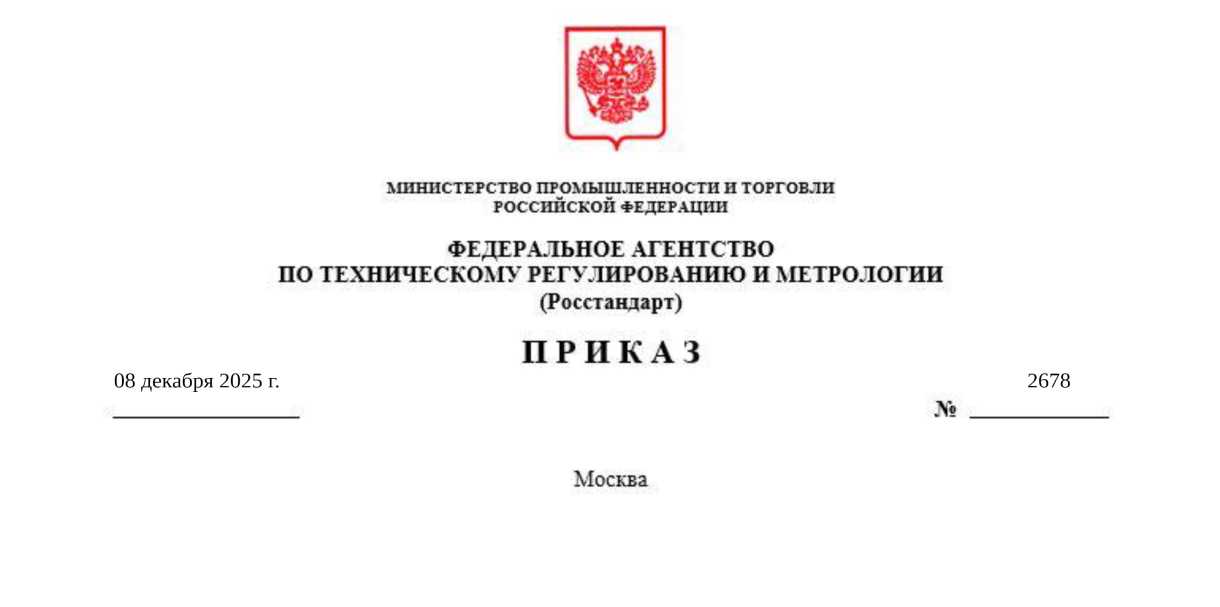

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 декабря 2025 г.                                                                             2678

________ № ____

Москва

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», пунктом 1 главы I Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294 «О Федеральном агентстве по техническому регулированию и метрологии», пунктом 10 и абзацем третьим пункта 11 Порядка установления, отмены методик поверки и внесения изменений в них, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», п р и к а з ы в а ю:

• 1. Установить методику поверки МП 651-25-054 «Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «Ураган-Юг». Методика поверки», согласованную ФГУП «ВНИИФТРИ» 13 ноября 2025 г., для комплексов аппаратно-программных «Ураган-Юг», производства ООО «НПП «МВС», г. Краснодар, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номером 70159-18.

• 2. Отменить методику поверки РТ-МП-4441-441-2017 «Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «Ураган-Юг». Методика поверки», утвержденную ФБУ «Ростест - Москва» 10 ноября 2017 г., для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест») необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/

Приложение

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ⁰⁸ » _________ 2025 г. №

Методика поверки МП 651-25-054 «Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «Ураган-Юг». Методика поверки»

СОГЛАСОВАНО

Первый заместитель

генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

»

МП 651-25-054

• 1.1 Настоящая методика распространяется на комплексы аппаратно-программные «Ураган-Юг» (per. № 70159-18) (далее по тексту - комплекс) и устанавливает объем и методы периодической поверки.

• 1.2 При проведении поверки обеспечена прослеживаемость к ГЭТ 1-2022 по государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Госстандарта № 2360 от 26.09.2022; ГЭТ 218-2022 по государственной поверочной схеме для координатно-временных средств измерений, утвержденной приказом Госстандарта № 1374 от 07.06.2024 и локальной поверочной схеме для средств измерения скорости движения транспортных средств (ТС).

• 1.3 При определении метрологических характеристик поверямого средства измерений используется метод прямых измерений.

• 1.4 В результате поверки должны быть подтверждены следующие метрологические требования, приведенные в таблице 1.

Таблица 1 - Подтверждаемые метрологические требования

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2 - Операции проведения поверки

• 2.2 Поверка меньшего числа измеряемых величин не допускается.

• 2.3 Определение характеристики по п. 10.2 производится после ремонта или при

изменении дислокации комплекса.

• 2.4 При получении отрицательных результатов поверки по любому пункту таблицы 2 система считается не прошедшей поверку и направляется в ремонт.

• 3.1  Условия проведения поверки должны соответствовать рабочим условиям эксплуатации поверяемого комплекса:

• - температура окружающей среды от минус 40 до плюс 50 С°;

• - атмосферное давление от 80,0 до 106,6 кПа

и используемым средствам поверки. Средства поверки должны быть подготовлены к работе в соответствии с руководствами по их эксплуатации.

4  ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей в области радиотехнических средств измерений и изучившие настоящую методику, документацию на комплекс и эксплуатационную документацию на используемые средства поверки.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 5.1 При проведении поверки должны применяться средства поверки, указанные в таблице 3.

Таблица 3 - Средства поверки

• 5.2 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь сведения о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений, оттиск поверительного клейма на средстве измерений или в документации.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1 При проведении поверки необходимо соблюдать:

• - требования по технике безопасности, указанные в эксплуатационной документации (далее - ЭД) на используемые средства поверки;

• - правила по технике безопасности, действующие на месте поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 7.1 При внешнем осмотре убедиться в том, что:

• - комплектность комплекса совпадает с Формуляром;

-механические повреждения, влияющие на работоспособность комплексов, отсутствуют;

• - соединительные провода, кабели и пломбы целы;

• - пломбировка не нарушена, маркировка четкая.

• 7.2 Результаты поверки по п. 7 считать положительными, если результаты внешнего осмотра удовлетворяют п. 7.1.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 8.1 Произвести проезд зоны контроля комплекса на ТС. Получить фото проезда.

• 8.2 Результаты поверки по п. 8 считать положительными, если фото проезда содержит следующую информацию: заводской номер комплекса, геопозицию комплекса, время фотофиксации и скорость ТС.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 9.1 Проверить номер версии (идентификационный номер) ПО в соответствии с руководством по эксплуатации.

• 9.3 Результаты поверки по п. 9 считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 4.

Таблица 4.

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

  • 10.1 Определение погрешности измерений скорости ТС и абсолютной погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU)

    • 10.1.1 Подготовить комплекс измерительный значений текущего времени и скорости «ИВС-21» (далее - «ИВС-21») к выполнению измерений в соответствии с паспортом.

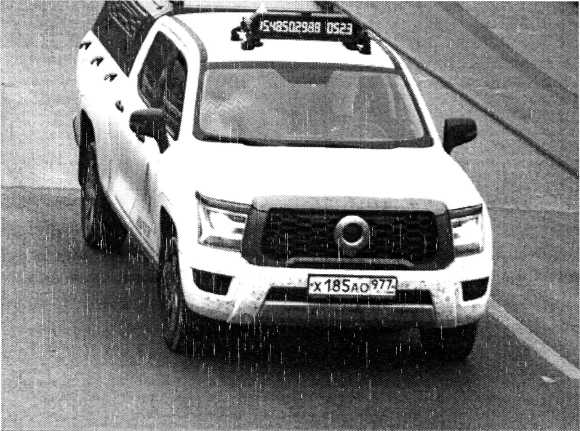

Разместить и закрепить «ИВС-21» на ТС так, чтобы он не загораживал обзор водителю. Пример размещения показан на рисунке 1.

08.16.2025ll5:48i5Q| ' I-

54:181^21'C lllJ-37,604945 В.Д. ^: Г: '    '    ■     ’. '

р Тула_? пересечение пр-та Ленину - ул. Первомайская Направление движения ТС;! от ул. Жаворонкова Ограничение скорости: 60 км/ч, Скорость: 53 км/ч

Рисунок 1 - Пример размещения «ИВС-21» на транспортном средстве

• 10.1.2 Проехать на ТС зону контроля комплекса с минимально возможной скоростью движения на данном участке дороги. При этом движение ТС в зоне контроля комплекса должно быть прямолинейным и равномерным.

• 10.1.3 После проезда выполнить следующие операции.

  • 10.1.3.1 Получить от оператора фотографию ТС, зафиксированного комплексом, с указанием измеренной скорости движения ТС и временем фотофиксации ТС.

  • 10.1.3.2 Рассчитать абсолютную погрешность измерения скорости движения ТС по формуле:

А^=^-Г_Э;

где значение скорости, измеренное комплексом для z-ro проезда, выраженное в км/ч;

Vsi — значение скорости, отображенное на электронном дисплее «ИВС-21» для z-ro проезда, выраженное в км/ч.

• 10.1.3.3 Сравнить значение времени Т_к, наложенного комплексом на кадр и значение национальной шкалой времени UTC(SU) Т_э (времени, отображенного на «ИВС-21»), Определить значение абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) как разницу между этими значениями по формуле (с учетом времени часовой зоны):

АТ; = Т_К;~Т_Э;

• 10.1.4 Повторить операции по пп. 10.1.2 и 10.1.3 не менее 4 раз с разными скоростями. Одна из скоростей движения должна быть максимально возможной на данном участке дороги.

Рекомендуется выбирать максимально возможные скорости движения автомобиля основываясь, в первую очередь, на обеспечении безопасности участников движения в зоне контроля во время поверки.

• 10.1.5 Определить систематическую составляющую погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) по формуле:

d_t=i-2"₌₁ATi,

где п - количество проездов.

• 10.1.6  Определить среднеквадратическое отклонение случайной составляющей погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) по формуле:

- d_t) O’t ^—               i

J n — 1

• 10.1.7  Определить абсолютную погрешность (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) по формуле:

Щ = ±(|d_t | + 2 ■ cr_t)

• 10.1.8 Результаты поверки по п. 10.1 считать положительными, если:

• - для каждого результата измерений скорости ТС

а) абсолютная погрешность измерений в диапазоне скоростей от 0 до 100 км/ч включительно не превышает ±2 км/ч;

б) погрешность измерений в диапазоне скоростей свыше 100 км/ч до 255 км/ч не превышает ±2 %;

• - абсолютная погрешность (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) не превышает ±2 с.

• 10.2 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS (код С/А) в частотном диапазоне L1

  • 10.2.1 Собрать схему измерений в соответствии с рисунком 2, разместив имитатор сигналов глобальных навигационных спутниковых систем (далее — имитатор сигналов) в непосредственной близости от поверяемого комплекса (подключение электропитания не показано). Подключить выход навигационного сигнала имитатора к антенному входу комплекса.

Несущая придорожная

конструкция

Рисунок 2 - Схема проведения измерений

• 10.2.2 Вывести комплекс и имитатор сигналов на номинальный режим работы в соответствии с их руководствами по эксплуатации.

• 10.2.3 Запустить на имитаторе сигналов выполнение сценария с параметрами, приведенными в таблице 5.

Таблица 5 - Параметры сценария имитации

10.2.4 Выполнить с помощью навигационного приемника из состава комплекса запись сообщений NMEA с частотой 1 Гц в ходе исполнения сценария имитации.

• 10.2.5 После окончания выполнения сценария подготовить файл измерений комплекса и протокол сценария с имитатора сигналов для совместной обработки при геометрическом факторе снижения точности местоположения PDOP < 3 (сообщения NMEA комплекса $**GSA).

• 10.2.6 Выполнить преобразование координат местоположения из строк $**RMC и $**GGA в файле измерений комплекса в формат, описанный в таблице 6.

Таблица 6- Формат файла

• 10.2.7 Рассчитать абсолютную погрешность определения широты по формуле:

г I ref 1

где В, — широта, измеренная комплексом, °;

Bret— широта из протокола сценария имитатора сигналов, °.

• 10.2.8 Рассчитать абсолютную погрешность определения долготы по формуле:

где Lj — долгота, измеренная комплексом, °;

Tref— долгота из протокола сценария имитатора сигналов, °.

• 10.2.9 Перевести полученные значения абсолютной погрешности определения широты и долготы в метры по формулам:



₌ АГ,-я- a-cos

180

где А5₍, Д£_; — абсолютная погрешность определения широты и долготы на i эпоху комплекса, °;

я = 6378137м — большая полуось общеземного эллипсоида;

е = 0,081819191— эксцентриситет общеземного эллипсоида.

• 10.2.10 Рассчитать математическое ожидание абсолютной погрешности определения широты и долготы по формулам:



где N — количество измерений.

• 10.2.11 Рассчитать CKO абсолютной погрешности определения широты и долготы по формулам:




• 10.2.12 Рассчитать погрешность (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS (код С/А) в частотном диапазоне L1 по формуле:



• 10.2.13 Результаты поверки по п. 10.2 считать положительными, если значение абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS (код С/А) в частотном диапазоне L1 находится в пределах ±7 м.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 11.1 Результаты поверки комплекса подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца комплекса или лица, представившего его на поверку, на комплекс наносится знак поверки, и (или) выдается свидетельство о поверке комплекса, и (или) в паспорт вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

• 11.2 Результаты поверки оформляются по установленной форме.

10
