№848 от 03.05.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31875
О внесении изменений в описание типа на газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2
Приказы по основной деятельности по агентству Вн. Приказ № 848 от 03.05.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ3 мая 2018 г. к» 848_____
Москва
О внесении изменений в описание типа на газоанализаторы портативные МУЛБТИГАЗСЕНС-М2
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ЭМИ портативные приборы» от 07 февраля 2017 г. №2 при каз ы ваю:
-
1. Внести изменения в описание типа на газоанализаторы портативные МУЛБТИГАЗСЕНС-М2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 69666-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\✓
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» мая 2018 г. №848
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2
Назначение средства измеренийГазоанализаторы портативные МУЛЬТИГАЗСЕНС-М2 (далее - газоанализаторы) предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода и токсичных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Описание средства измеренийПринцип действия газоанализаторов основан на физических методах анализа:
-
- оптический, основанный на избирательном поглощении инфракрасного излучения в анализируемой среде молекулами анализируемого газа (для измерения содержания СН4, С2Н6, СЗН8);
-
- электрохимический, основанный на возникновении электрического тока между электродами сенсора при их взаимодействии с молекулами определяемого компонента, пропорционального его концентрации (для измерения 02, СО, H2S).
Газоанализаторы являются носимыми (индивидуальными) приборами непрерывного действия. Количество измерительных каналов - от 1 до 4.
Способ отбора пробы - диффузионный.
Газоанализаторы выполняют следующие функции:
-
- цифровую индикацию результатов измерений;
-
- подачу световой, звуковой и вибросигнализаций при достижении концентраций измеряемых газов заданного уровня;
-
- запись и последующее отображение максимальных значений концентраций за период после включения;
-
- функцию «черного ящика» - запись результатов измерений в энергонезависимую память для последующего анализа и графического представления данных. В энергонезависимую память записываются числовые значения концентраций газов, измеренные газоанализатором и каждая запись снабжается отметкой времени;
-
- передачу результатов измерений на внешнее устройство.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На лицевой панели корпуса расположены:
-
- монохромный дисплей;
-
- световая панель сигнализации, служащая для оповещения о состоянии газоанализатора;
-
- кнопка управления прибором;
-
- 4 отверстия для диффузионного захода анализируемой среды к датчикам газоанализатора;
-
- динамик звуковой сигнализации.
На задней панели корпуса расположены: крепление для ремешка или на ремень типа полукольцо с застежкой «крокодил», табличка с данными о приборе, табличка с серийным номером прибора.
Электрическое питание газоанализаторов осуществляется от литий-тионилхлоридной батареи (Li-SOCh). Батарея является заменяемой, рассчитана на срок службы не менее 2-х лет. Замена батареи производится во время периодической поверки.
В корпусе прибора предусмотрено 3 слота для установки датчиков. В нижнем ряду (при направлении взгляда на лицевую панель прибора) может быть размещен оптический цифровой датчик для измерения содержания горючих газов. В левый верхний слот устанавливается один двухканальный электрохимический датчик для измерения СО и H2S, в правый верхний слот устанавливается датчик кислорода.
Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 67 по ГОСТ 14254-2015.
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

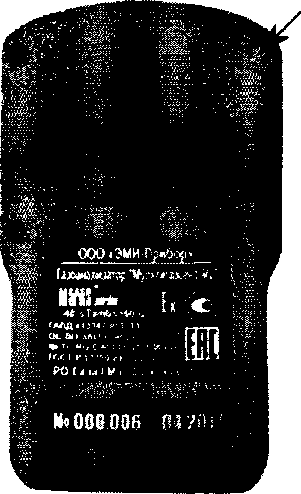

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа МУЛБТИГАЗСЕНС-М2

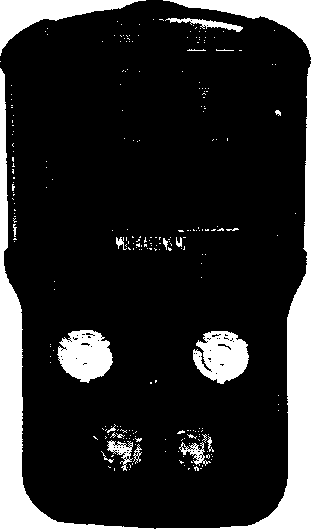

Рисунок 1 - Общий вид газоанализаторов МУЛБТИГАЗСЕНС-М2
Программное обеспечениеИдентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения газоанализаторов
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
LongGas 1.00 |
|
Идентификационное наименование ПО |
LongGas X YY.bin |
|
Номер версии (идентификационный номер) ПО, не ниже |
Ver 1.00 |
|
Цифровой идентификатор ПО |
057293 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 |
Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной абсолютной погрешности газоанализаторов с оптическим сенсором
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
Предел допускаемого времени установления выходного сигнала То,ад, с |
Цена деления наименьшего разряда дисплея газоанализатора, % |
|
Метан (СН4) |
от 0 до 100 % |
от 0 до 100 % |
±(0,05+0,04-С|)) % |
20 |
0,01 |
|
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±(0,09+0,03C'>) % (±(2 +0,03-С1’) % НКПР) |
20 |
0,01 | |
|
Пропан (С3Н8) |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 1,7% (от 0 до 100 % НКПР) |
±(0,03 +0,03-С0) % (±(2 +0,03-С1)) % НКПР) |
30 |
0,01 |
|
Этан (С2Н6) |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) |
30 |
0,01 |
|
С - измеренное значение объемной доли определяемого компонента, % (% НКПР). Значения НКПР горючих газов указаны в соответствии с ГОСТ 30852.19-2002. | |||||
Таблица 3 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной погрешности газоанализаторов с электрохимическим сенсором
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускае-мого времени установления выходного сигнала То,ад, с |
Цена деления наименьшего разряда дисплея газоанализа тора | |
|
абсолютной, % (млн'1) |
относительной, % | |||||
|
Кислород (02) |
от 0 до 30 % |
от 0 до 30 % |
±0,5 % |
- |
20 |
0,1 % |
|
Оксид углерода (СО) |
от Одо 500 млн'1 |
от 0 до 40 млн'1 включ. |
±4 млн*1 |
- |
30 |
1 млн*1 |
|
св. 40 до 500 млн'1 |
- |
±10 | ||||
|
Сероводород (H2S) |
от Одо 100 млн'1 |
от 0 до 7,5 млн'1 включ. |
±1,5 млн*1 |
- |
30 |
0,1 млн'1 |
|
св. 7,5 до 100 млн'1 |
- |
±20 | ||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от -20 °C до +50 °C, на каждые 10 °C, в долях от пределов допускаемой основной погрешности:
|
±0,5 ±1,0 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне от 70 до 95 % (без конденсации), на каждые 10 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
3,6 |
|
Время прогрева и выхода в рабочий режим измерений, с, не более:
|
240 5 |
|
Время работы от батареи, лет, не менее |
2 |
|
Интервал времени работы без корректировки показаний, мес |
12 |
|
Габаритные размеры, мм, не более:
|
120 55 70 |
|
Масса, кг, не более |
0,25 |
|
Условия эксплуатации:
|
от -40 до +601) от 15 до 95 от 80 до 120 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты |
Р0 Ex ia I Ма/ ОЕх ia ПС Т4 Ga |
|
Согласно сертификату соответствия № ТС RU C-RU.TBO8.B.O255O от 20.06.2017 г., выданному органом по сертификации взрывозащищенного и рудничного электрооборудования ОС ВО ЗАО ТИБР, газоанализатор допущен к эксплуатации в диапазоне температур от -40 °C до +60 °C, при этом метрологические характеристики газоанализаторов в диапазоне температур от -40 °C до -20 °C, и от +50 °C до +60 °C не нормированы | |
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор портативный |
МУЛБТИГАЗСЕНС-М2 |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Паспорт |
ГАПД.413347.015ПС |
1 шт. |
|
Руководство по эксплуатации |
ГАПД.413347.015 РЭ |
1 экз. на партию |
|
Методика поверки |
МП 98-221-2017 |
1 экз. на партию |
|
Насадка для градуировки |
- |
1 шт. |
осуществляется по документу МП 98-221-2017 «ГСИ. Газоанализаторы портативные МУЛБТИГАЗСЕНС-М2. Методика поверки», утвержденному ФГУП «УНИИМ» 17 июля 2017 г.
Основные средства поверки:
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС): ГСО 10256-2013 (СН4 - азот), ГСО 10244-2013 (С2Н6 - воздух), ГСО 10262-2013 (СзН8 - азот), ГСО 10253-2013 (О2 - азот), ГСО 10242-2013 (СО - воздух), ГСО 10329-2013 (H2S - воздух).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на титульный лист паспорта и/или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным МУЛБТИГАЗСЕНС-М2ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ТУ ГАПД.413347.015 Газоанализаторы портативные МУЛЬТИГАЗСЕНС. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭМИ-Прибор» (ООО «ЭМИ-Прибор»)
ИНН 5920020783
Адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5
Тел.:+7 (812) 601-06-90
E-mail: info@igm-pribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
