МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О внесении изменений в описание типа на комплексы измерительные «Суперфлоу-21В»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №  53732), и в связи с обращением ООО «СовТИГаз»

от 2 июля 2020 г. № 564, приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные «Суперфлоу-21 В», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68442-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1649

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные «Суперфлоу-21В»

Комплексы измерительные «Суперфлоу-21В» (в дальнейшем - комплексы) предназначены для измерений объемного расхода и количества природного газа, попутного нефтяного газа и других газовых смесей (в дальнейшем - газа) методом переменного перепада давления и/или для измерений расхода и количества газа при помощи преобразователей объемного расхода - турбинных, ротационных, вихревых, ультразвуковых расходомеров и счетчиков, а также для измерений абсолютного, избыточного давления, разности давлений и хода внутренних часов.

Принцип действия комплексов при измерении объемного расхода и количества газа методом переменного перепада давления заключается в измерении абсолютного и избыточного давления, температуры газа в измерительном трубопроводе, измерении перепада давления на сужающем устройстве и вычислении объемного расхода и объема газа, приведенных к стандартным условиям, в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 для стандартных сужающих устройств или в соответствии с МИ 2667-2011 для осредняющих напорных трубок, а также в измерении хода внутренних часов.

Принцип действия комплексов при измерении количества газа с помощью преобразователей объемного расхода заключается в измерении давления и температуры газа в измерительном трубопроводе, расчете плотности газа на основе компонентного состава газа, вычислении массы и объёма газа, приведенного к стандартным условиям по ГОСТ 2939-63, соответствующие объёму газа, измеренному турбинными, ротационными, вихревыми, ультразвуковыми расходомерами и счетчиками в соответствии с ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013, а также в измерении хода внутренних часов.

Комплексы состоят из:

• - преобразователей избыточного и/или абсолютного давлений с цифровым выходом;

• - преобразователей разности давлений с цифровым выходом;

• - преобразователей температуры в составе с термопреобразователями сопротивления и преобразователями сопротивления;

• - вычислителя СуперФлоу-21В;

• - блоков согласования;

• - блока питания;

• - сервисного программного обеспечения для персонального компьютера.

Преобразователи избыточного (абсолютного) давлений, преобразуют значения избыточного или абсолютного давления газа в выходной цифровой сигнал для передачи информации в вычислитель СуперФлоу-21В.

Преобразователи разности давлений преобразуют значения разности давлений газа в выходной цифровой сигнал для передачи информации в вычислитель СуперФлоу-21В.

Преобразователи температуры преобразуют значения температуры в выходной цифровой сигнал для передачи информации в вычислитель СуперФлоу-21В.

Вычислитель СуперФлоу-21В комплексов осуществляет прием цифровых сигналов с преобразователей физических величин и производит необходимые расчёты для получения значений объемного расхода и объема газа, приведенных к стандартным условиям. Расчёт физико-химических свойств газа производится в соответствии с алгоритмами и методами, изложенными в

ГОСТ 30319.1-2015 - ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГОСТ 8.770-2011, ГСССД МР 113-03, ГССД МР 118-05, ГСССД МР 277-2019. Методики ГСССД МР 113-03, ГССД МР 118-05, ГСССД МР 277-201 не используются при измерении расхода и количества газа методом переменного перепада давления.

Вычислитель СуперФлоу-21В архивирует основные измеренные и вычисленные параметры и отображает их значения на жидкокристаллическом индикаторе. Вычислитель СуперФлоу-21В по варианту монтажа выполнен в двух исполнениях: в корпусе для установки в 19-дюймовую стойку стандарта МЭК 297 или в корпусе для установки на вертикальные поверхности.

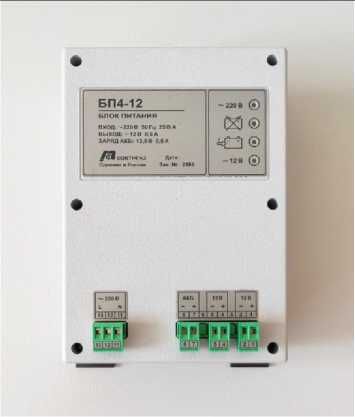

Блок питания комплексов преобразует сетевое напряжение 220 В переменного тока в напряжение 12 В (номинальное) постоянного тока, необходимое для питания вычислителя и преобразователей избыточного и/или абсолютного давлений, разности давлений и температуры. В случае отключения сетевого напряжения блок питания обеспечивает бесперебойное питание комплексов от аккумуляторной батареи.

Блок согласования обеспечивает искробезопасные линии питания и связи преобразователей избыточного и/или абсолютного давлений, разности давлений, температуры, расхода.

Сервисное программное обеспечение комплекса состоит из двух программ - FCConfig и FCTerminal. Программное обеспечение, установленное на персональном компьютере, позволяет производить конфигурацию, настройку (градуировку) измерительного комплекса, получать оперативную информацию о текущих параметрах, формировать и распечатывать отчёты по количеству измеряемой среды за заданный интервал времени.

Элементы комплекса могут эксплуатироваться во взрывоопасных зонах согласно маркировке взрывозащиты.

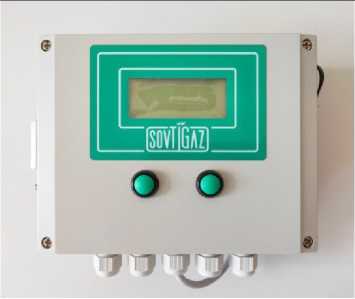

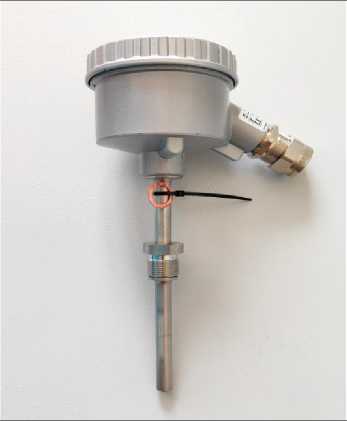

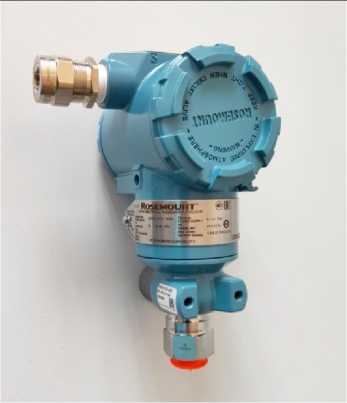

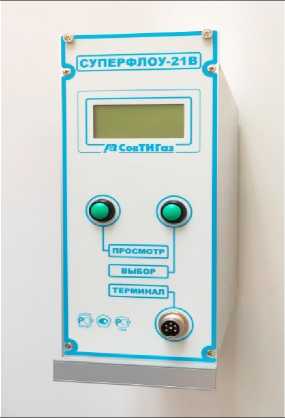

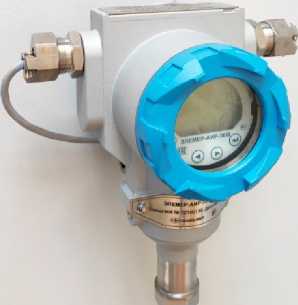

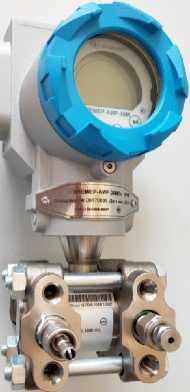

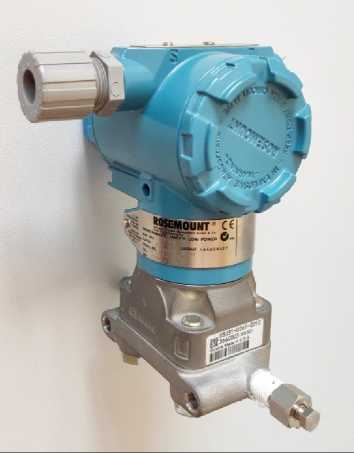

Общий вид составных частей комплексов представлен на рисунках 1а - 1и.

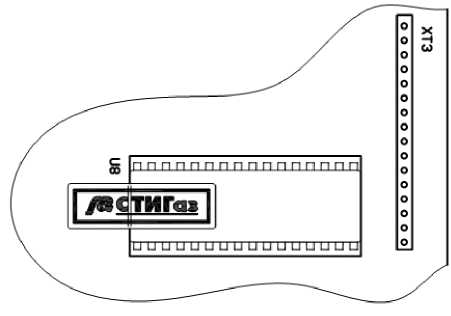

Схема пломбировки от несанкционированного доступа к элементам конструкции вычислителя СуперФлоу-21В методом нанесения наклейки изготовителя представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа вычислителя СуперФлоу-21В

Встроенное программное обеспечение (далее - ПО) вычислителя предназначено для выполнения функций комплексов:

• - прием по цифровым линиям связи данных от внешних преобразователей избыточного и/или абсолютного давлений, разности давлений, температуры, объемного расхода;

• - расчет объемного расхода и количества газа в соответствии с реализованными методами (методиками) и алгоритмами;

• - формирование периодических архивов;

• - формирование архивов аварийных ситуаций и предупреждений;

• - выполнение калибровки, градуировки каналов измерения;

• - интерфейс пользователя через порты ввода/вывода RS-232 или RS-485;

• - интерфейс пользователя через встроенную клавиатуру и дисплей;

• - защита хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.

Встроенное ПО вычислителя располагается в микросхеме ПЗУ, расположенной на плате вычислителя. Программирование (прошивка) ПЗУ осуществляется специальными средствами на предприятии-изготовителе. После выполнения операции программирования микросхема ПЗУ устанавливается в панель платы вычислителя и пломбируется.

Аппаратная защита встроенного ПО (кода программы) от умышленных изменений обеспечивается:

• - применением специальных аппаратных средств программирования (прошивки) ПЗУ;

• - ограничением доступа к ПЗУ путем пломбирования корпуса микросхемы;

• - отсутствием возможности модификации кода программы через другие внешние интерфейсы.

Защита встроенного ПО от случайных изменений обеспечивается вычислением и периодическим контролем хэш-кода области хранения исполняемого кода программы, включая область постоянных данных (констант). Метод вычисления хэш-кода - CRC16.

Метрологические характеристики комплексов нормированы с учетом влияния встроенного ПО. Вычислитель СуперФлоу-21В обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО комплексов приведены в таблице 1.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Масса и габаритные размеры элементов комплексов приведены в таблице 4.

Таблица 4 - Масса, габаритные размеры элементов комплексов

наносится на титульные листы руководства по эксплуатации и паспорта методом печати, а также на переднюю панель вычислителя или боковую поверхность корпуса.

Таблица 5 - Комплектность

Продолжение таблицы 5

* Комплект поставки определяется в соответствии с опросным листом.

осуществляется по документу СТИГ1.132.030Д2 «Комплексы измерительные «Суперфлоу-21В». Методика поверки», утвержденному ООО «ИЦРМ» 15.06.2017 г.

Основные средства поверки:

• - калибратор давления пневматический Метран-505 Воздух (модификация II, класс точности 0,02) (регистрационный номер в Федеральном информационном фонде 42701-09);

• - калибраторы давления пневматические Метран-504 Воздух-I, Метран-504 Воздух-II (класс точности 0,02) (регистрационный номер в Федеральном информационном фонде 31057-09);

• - манометры грузопоршневые МП (модификации МП-6, МП-60, МП-400, класс точности 0,05) (регистрационный номер в Федеральном информационном фонде 52189-12);

• - калибратор многофункциональный BEAМEX MС6 (-R) (регистрационный номер в Федеральном информационном фонде 52489-13);

• - барометр рабочий сетевой БРС-1М (модификация БРС-1М-1) (регистрационный номер в Федеральном информационном фонде 16006-97);

• - имитаторы термопреобразователей сопротивления МК 3002 (исполнения МК 3002-1-100, МК 3002-2-100) (регистрационный номер в Федеральном информационном фонде 18854-99);

• - магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);

• - калибратор многофункциональный MCX-IIR (регистрационный номер в Федеральном информационном фонде 21591-07);

• - сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт комплексов.

приведены в эксплуатационном документе.

ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств

ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТ 8.611-2013 Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

МИ 2667-2011 Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок "ANNUBAR DIAMOND II+", "ANNUBAR 285", "ANNUBAR 485", "ANNUBAR 585". Основные положения

ГОСТ 30319.1-2015 - ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств

ГОСТ Р 8.662-2009 (ИСО 20765-1:2005) ГСИ. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8

ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа

ГСССД МР 118-05 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей

ГСССД МР 277-2019 Методика расчетного определения плотности гелиевого концентрата в диапазонах температур от -5°С до 45°C и абсолютных давлений от 0,1 МПа до 17 МПа

ТУ 4318-028-477422151-01 Комплексы измерительные «Суперфлоу-21В». Технические условия

Общество с ограниченной ответственностью «СовТИГаз» (ООО «СовТИГаз»)

ИНН 7724375247

Адрес: 117405, г. Москва, ул. Кирпичные Выемки, д. 3

Телефон: +7 (495) 381-25-10

Факс: +7 (495) 389-23-44

E-mail: info@sovtigaz.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
