ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные Tankvision для резервуаров

Системы измерительные Tankvision для резервуаров (далее системы) предназначены для измерений уровня, температуры, давления и вычисления объема, средней плотности, массы нефти, нефтепродуктов, других жидкостей, в т.ч. хранящихся под давлением (сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов и т.д.) в автоматическом режиме.

Система состоит из измерительных приборов (датчиков), монтируемых на резервуаре с измеряемым продуктом, преобразователей, а также блока системы обработки информации (блок СОИ), в состав которого входят преобразователи, коммутационное оборудование, блоки питания. В зависимости от количества резервуаров, их типа и потребностей Заказчика в состав системы входят различные компоненты.

В составе системы могут применяться следующие средства измерений:

• - уровня продукта:

уровнемеры микроволновые Micropilot S (регистрационный №17672-08); уровнемеры микроволновые Micropilot FMR5* (регистрационный №55965-13); уровнемеры буйковые Proservo (регистрационный №45098-10);

• - уровня границы раздела жидких сред:

уровнемеры буйковые Proservo (регистрационный №45098-10); измерители температуры многозонные Prothermo (регистрационный №44788-10); уровнемеры емкостные Liquicap (регистрационный №36668-08);

• - температуры:

измерители температуры многозонные Prothermo (регистрационный №44788-10);

термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET (регистрационный №68002-17);

термопреобразователи сопротивления платиновые серий TR, TST (регистрационный №49519-12);

преобразователи измерительные серии iTEMP TMT (регистрационный №57947-14);

• - плотности продукта и давления паров:

уровнемеры буйковые Proservo (регистрационный №45098-10);

преобразователи давления измерительные Cerabar T/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) (регистрационный №41560-09);

Данные измерений по каждому резервуару передаются по цифровому протоколу связи в отдельный для каждого резервуара преобразователь Tank Side Monitor NRFxxx/NRFxx/Proservo/NXA20/GE188. В зависимости от протокола связи и конструктивного исполнения применяются различные типы преобразователей . Преобразователь также может обеспечивать электропитание подключенных к нему измерительных приборов и индикацию данных измерений на встроенном дисплее (при его наличии).

Данные измерений с преобразователей передаются по цифровому протоколу связи в блок СОИ, осуществляющий обработку результатов измерений и вычисления.

В зависимости от типа вычислителя, входящего в состав блока СОИ, система может иметь два исполнения, отличающиеся местом, где производятся расчеты - преобразователь Tankvision NXA820 (исполнение Tankvision box) и компьютер с установленным программным обеспечением Tankvision Professional NXA85 (исполнение Tankvision Professional) (см. табл. 2).

В зависимости от полевого исполнения системы, в качестве полевого преобразователя могут быть использованы приборы: уровнемер буйковый Proservo (исполнение NMS) и полевой преобразователь Tank Side monitor NRFxxx/NRFxx (исполнение NRF) (табл. 3). Для интеграции иных систем с системой Tankvision могут быть использованы преобразователи NXA20 (общепромышленное исполнение) или GE188 (взрывозащищённое исполнение).

Для повышения отказоустойчивости в системе может использоваться резервирование.

Передача данных между компонентами системы осуществляется по цифровым протоколам связи с использованием проводных и беспроводных вариантов реализации протоколов.

Для взаимодействия пользователей с системой к ней подключают рабочие станции оператора. Взаимодействие осуществляется путем обращения с рабочей станции оператора к встроенному в блок СОИ Web- или специализированному серверу. Полученные данные отображаются в графической и/или табличной форме. Для исполнения Tankvision Professional дополнительно возможно отображение данных в программном обеспечении NXA85 Tankvision Professional Client.

Для формирования печатных документов к системе могут подключаться принтеры.

Передача данных во внешние, по отношению к системе Tankvision, программируемые логические контроллеры и/или распределенные вычислительные системы осуществляется по технологии "OPC-сервер" и/или по различным цифровым протоколам передачи данных.

Система осуществляет измерение уровня (уровня продукта, уровня границы раздела продукт-подтоварная вода, предельных уровней взлива продукта), температуры, плотности, давления и вычисление объема, массы, средней плотности продукта. Вычисление объема и средней плотности продукта проводится в условиях измерений и при стандартных условиях для температуры плюс 15 или плюс 20 °С. Средняя плотность продукта может измеряться автоматически системой либо вводиться в систему ручным и/или автоматизированным способом по цифровым протоколам передачи данных.

Система обеспечивает прямое измерение массы продукта косвенным методом статических измерений в мерах вместимости или косвенным методом, основанном на гидростатическом принципе.

Система обеспечивает пересчет массы продукта в баррели согласно ГОСТ 8.595-2010.

Погрешность вычислений объема, массы, средней плотности продукта в резервуаре определяется для каждого конкретного случая.

Компоненты системы выпускаются в обычном или взрывозащищенном исполнениях: Ex ia IIC T6...T1 Ga/Gb, Ex ic [n Ga] IIC T6...T1 Gc, Ex ia IIC T6...T1 Ga, Ex d [n Ga] IIC T6...T1 Gb, Ex nA [ic] IIC T6.T1 Gc, ExiaIICTI. T6, 1Exd[ia]IICT1. T6, 1Ex e mb [n] IIC T6 Gb.

Преобразователь

NXA822

I

1

I

I

OPC Server

ш

Рабочая станция оператора

Рабочая станция оператора

□

□

ПО SupplyCare

п Преобразователь

U NXA820

1

Преобразователь

NXA820

NXA820

NXA820

Цифровые протоколы

Преобразователь

GE188

и Преобразователь

U NXA820

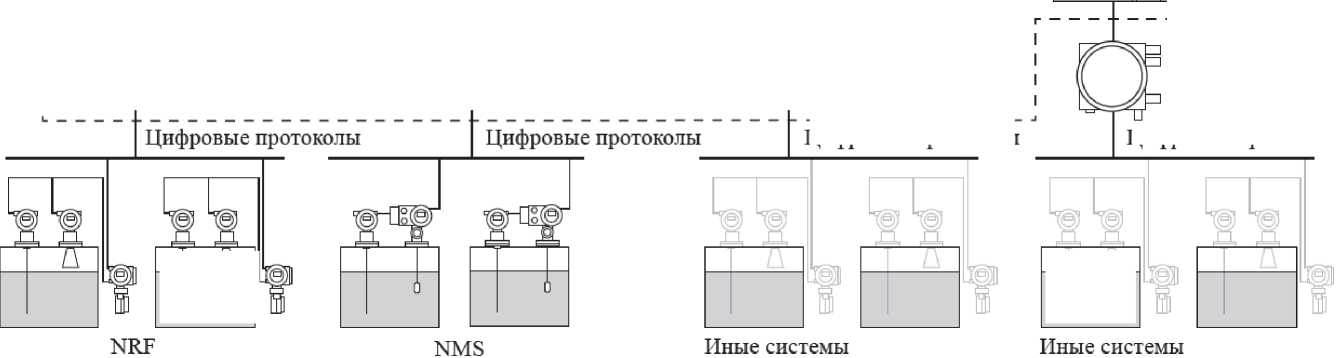

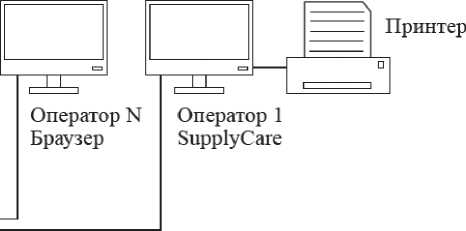

Рисунок 1 - Общий вид системы измерительной Tankvision для резервуаров на базе преобразователей NXA820

Преобразователь

NXA20

п

Цифровые протоколы

п п

Преобразователь

NXA20

NMS

Преобразователь

NXA820

Преобразователь

GE188

Иные системы

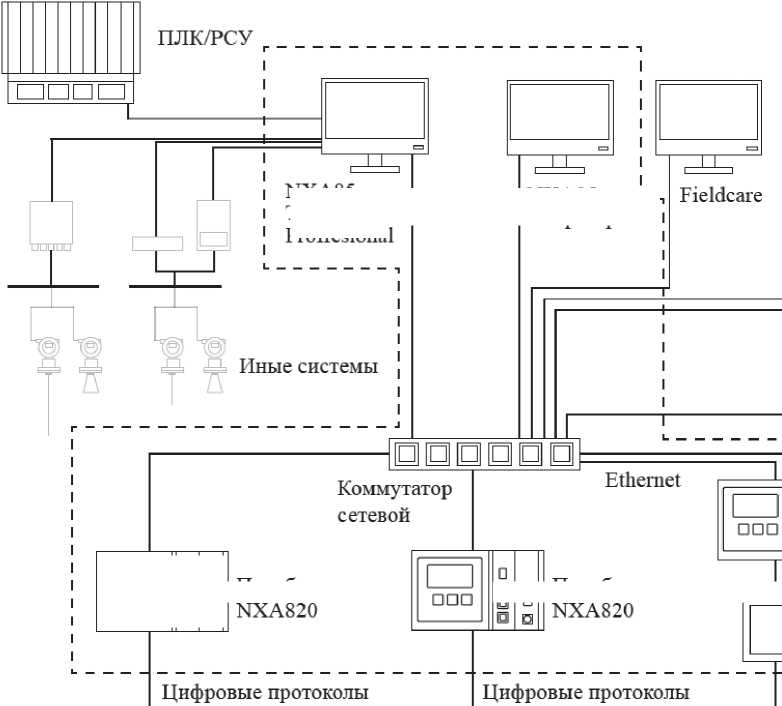

Рисунок 1 - Общий вид системы измерительной Tankvision для резервуаров на базе программного обеспечения Tankvision Professional NXA85

Иные системы

Для обслуживания, настройки, диагностики компонентов системы с персонального компьютера могут использоваться сервисные программы FieldCare и DeviceCare.

Дополнительно для отображения данных может использоваться программное обеспечение SupplyCare версии Enterprise или Hosting.

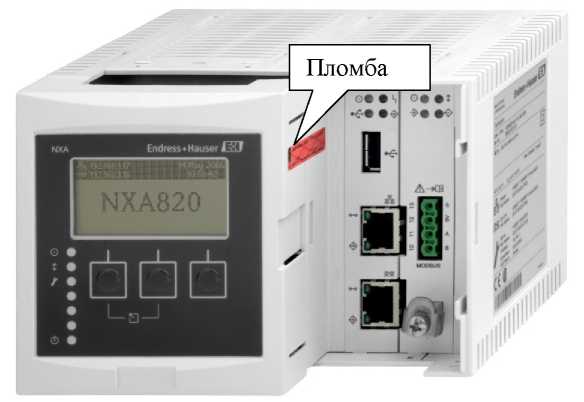

Рисунок 3 - Опломбирование преобразователя NXA820

В зависимости от типа вычислителя, входящего в состав блока СОИ системы, программное обеспечение (далее ПО) системы может быть встроенным в преобразователь, либо устанавливаться на компьютер с операционной системой Windows.

Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношен иям.

Наименование и номер версии ПО отображаются на дисплее преобразователя (для встроенного ПО) или на экране компьютера (для ПО, устанавливаемого на компьютер).

Для применения системы в учетно-расчетных операциях конструктивно на блоках электроники компонентов системы имеются микропереключатели, доступ к которым защищен наклейкой с нанесенным знаком поверки для защиты от несанкционированного доступа к настройкам.

Идентификационные данные программного обеспечения системы представлены в таблице 1.

Таблица 1

В соответствии с Р 50.02.077-2014 программное обеспечение системы Tankvision защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

Таблица 4

осуществляется по документу МП 208-009-2017 "ГСИ. Система измерительная Tankvision для резервуаров. Методика поверки", утвержденному ФГУП "ВНИИМС" 03.04.2017 г.

Основные средства поверки:

• - рулетка измерительная металлическая Р20Н2Г 2-го класса точности по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 46391-11), компарированная по измерительной ленте третьего разряда по МИ 1780-87;

• - плотномеры портативные DM-230.1А и DM-230.2А (регистрационный номер в Федеральном информационном фонде 51123-12);

• - термометры электронные ExT-01 (регистрационный номер в Федеральном информационном фонде 44307-10);

• - ареометр по ГОСТ 18481-81, диапазон измерений от 650 до 1070 кг/м³ (для нефти)/ от 650 до 2000 кг/м³ (общего назначения), допускаемая погрешность ±0,5 кг/м³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 8.595-2010 ГСИ. Плотность и объем нефти. Таблицы коэффициентов пересчета плотности и массы

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы-изготовителя

ТУ 4250-001-14270803-16 Система измерительная Tankvision для резервуаров. Технические условия

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Haupstrasse 1, D-79689 Maulburg, Germany

Телефон: +49 7622 28 0

Факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com;

ООО "Эндресс+Хаузер"

ИНН 7718245754

Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.

Телефон: +7(495) 783-28-50

Факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

ООО "Эндресс+Хаузер"

ИНН 7718245754

Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.

Телефон: +7(495) 783-28-50,

Факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
